Разновидности и необходимость использования замков для опалубки

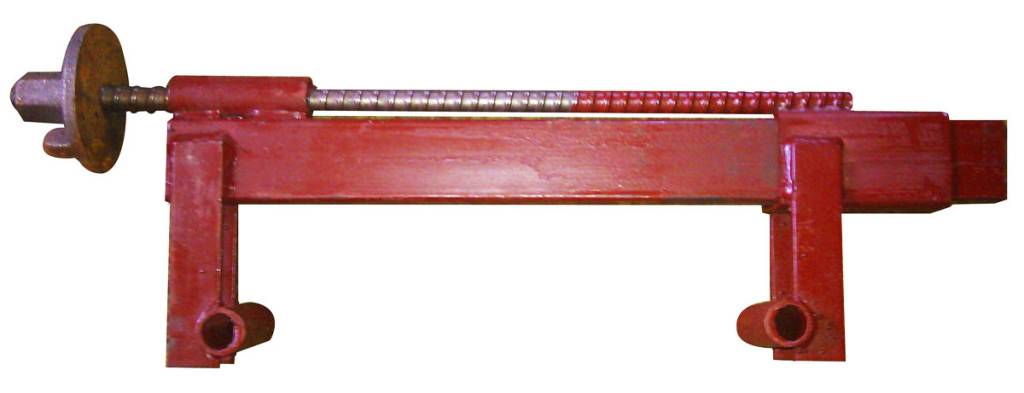

Винтовой крепеж

С помощью винтового замка для опалубки соединяют вставные элементы размерами двадцать – двадцать пять сантиметров. Такой тип крепежа комплектуется следующим образом – двигающейся и неподвижной частями, резьбовым участком, представленным стягивающим винтом и фиксирующей его гайкой.

По своему предназначению замковое устройство выполняет те же функции, что и универсальное крепление – соединяет и выравнивает.

Изготавливается из стали, чаще всего имеет порошковое покрытие, отличается простотой в использовании и продолжительным эксплуатационным периодом. Основной минус – значительная масса, доходящая до пяти килограмм.

Требования к опалубке

При загрузке опалубки бетонной смесью их внутренняя поверхность испытывает давление. Чем выше стенки опалубочной конструкции, чем больше внутреннее расстояние между щитами, — тем сильнее воздействие бетонной массы и выше вероятность сдвига и разрушения отдельных элементов и конструкции в целом. Если бетонная масса требует дополнительного уплотнения, то вероятность разрушения увеличивается.

Опалубочные щиты могут быть любых размеров, конфигураций, и рассчитаны на многократное или разовое использование.

В индивидуальном строительстве своими руками щиты могут использоваться для строительства всего один раз, их можно сделать из наиболее доступных материалов. Но они должны быть прочными, легко и просто собираться в единую жёсткую устойчивую конструкцию.

Для облегчения и ускорения процесса сборки опалубки разработан ряд фиксирующих, скрепляющих элементов: стяжек и замков.

Разновидности замков

Замок универсальный

Универсальный замок для опалубки или удлиненный – изделие, которое может применяться одновременно со вставками шириной до 250 мм. Опалубочные щиты можно соединять с их помощью под прямым углом, а также служит для выравнивания щитов. Замок удлиненный на опалубку подходит для щитов любых видов и обладает массой преимуществ:

  • щиты соединяются надежно и плотно;
  • монтаж замка выполнить очень легко;
  • незаменим для использования с внешними, внутренними и шарнирными углами.

Купить замок для опалубки данного вида не составит труда, предложений достаточно в любых торговых точках, реализующих строительные материалы. Они могут поставляться, как в комплекте с опалубкой, так и отдельно.

Клиновой опалубочный замок

Замок клиновой для опалубки соединяет щиты в вертикальном и горизонтальном положении, а также выравнивает их:

  • результат его использования – плотные и прочные стыки, а также высокое качество и ровная поверхность самого бетона;
  • по типу материала замки могут быть чугунными или из оцинкованной стали, их применяют с алюминиевой и стальной опалубкой;
  • самая дешевая цена замка для опалубки данного типа носит название «краб», выполненного методом точного литья, его вес – 3 кг.

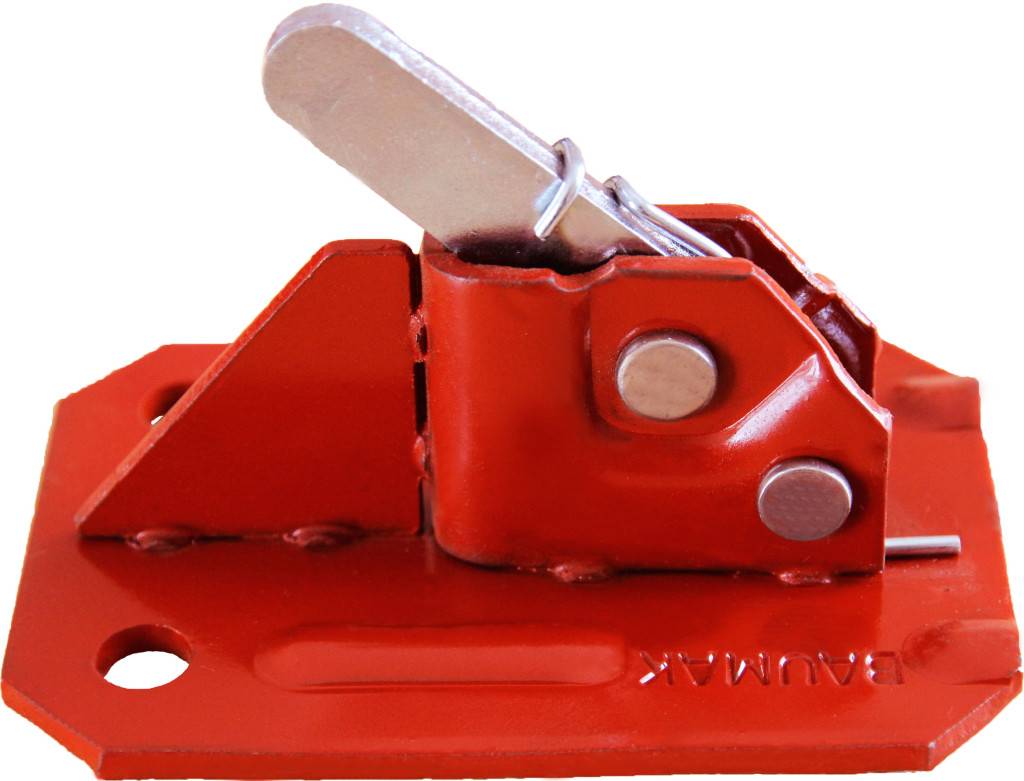

Пружинный замок

Пружинный замок для опалубки подходит для соединения цитов из любого материала. Конструкция изделия представляет собой зажим: его надевают на щит и крепят при помощи ключа. Такой замок обладает рядом преимуществ:

  • простота монтажа, не требуется никаких дополнительных приспособлений;
  • удобство и простота в эксплуатации;
  • невысокая стоимость;
  • замок выдерживает нагрузку до 2000 кг, некоторые изделия рассчитаны и на большее усилие.

Винтовой замок для опалубки

Довольно востребованный вариант замка, в конструкцию которого входит винт и гайка, приваренные к замку, с помощью которых зажимаются щиты. Замок винтовой для опалубки имеет вес порядка 5 килограмм, его конструкция позволяет применять дополнительную вставку шириной 250 мм.

Замок ударный

  • Данный вид применяется в качестве замка для мелкощитовой опалубки, его конструкция достаточно проста;
  • для установки замков используется обычный молоток, в результате обеспечивается жесткое и плотное соединение;
  • установка не занимает много времени, замок подходит для большинства видов опалубочных щитов.

Замки-чирозы

Данный зажим получил в последние годы широкое распространение в монолитном строительстве, успешно конкурируя с «профессиональной» опалубкой. Так называемые замки «лягушки» позволяют формировать стены, колонны, лестничные пролеты, ленточные фундаменты и т.д. Они обладают целым рядом преимуществ:

  • стоимость чироз гораздо ниже, чем металлической опалубки;
  • простая установка замков, достаточно воспользоваться арматурным зажимом для сборки любой необходимой конструкции;
  • небольшой вес пружинных замков, что позволяет их легко переносить по территории строительной площадки.

Замки-чирозы предназначены для установки на арматуру диаметром от 6 до 10 мм, для затягивания используется специальный ключ

При покупке данного вида замков следует обращать внимание на качество трещоточного механизма и толщину основания, поскольку в последнее время довольно часто на строительном рынке предлагаются фальсификаты данных изделий

Наиболее известные и востребованные замки

Замок Гамма для опалубки. Основной чертой данных изделий является отличное восприятие усилий конструкции на растяжение и сжатие. Широко применяется в области строительно-отделочных и подземных работ

Замок PSK-DELTA – литое изделие, надежно скрепляет щиты и придает жесткости конструкции.

Замок для опалубки «Peri» клинового типа, может использоваться, практически, с любым видом опалубки. Представляет собой реечное изделие с насечками по всей длине. Подходит в качестве вставки между опалубкой шириной 12 см.

Устройство опалубки

Опалубка — временное вспомогательное сооружение, определяющее соблюдение размеров, формы и положения в пространстве элементов конструкции строящегося здания.

Основными частями опалубки являются:

  • щиты для придания объекту проектной формы, обеспечения качества поверхности, размеров и правильного расположения;
  • система крепежа, обеспечивающая правильное и неизменное расположение элементов опалубки относительно друг друга;
  • опорные и поддерживающие детали, предотвращающие деформацию опалубки при заливке бетоном.

Формирующий каркас должен обеспечивать достижение следующих результатов:

  1. Быть довольно прочным, чтобы выдерживать массу бетона, заливаемого в его полость.
  2. Обладать устойчивостью, не смещаясь под воздействием нагрузок.
  3. Иметь чистую и ровную формирующую поверхность для получения качественных плоскостей на готовом объекте.
  4. Быть герметичным в такой степени, чтобы раствор не протекал при заливке.
  5. Обеспечивать мобильность конструкции для возможности быстрого монтажа, удобной переброски на другой объект и оперативной сборки.
  6. Позволять многократное применение опалубки на разных объектах.

Основными материалами для изготовления опалубки являются древесина и её производные. В последние десятилетия все более популярными становятся различные пластики и композитные материалы.

При строительстве зданий промышленным способом широко используются опалубки из металлического листа. Их основные преимущества определяются следующими факторами:

  1. Высокая оборачиваемость, связанная с лёгкостью сборки, установки и разборки.
  2. Хорошее качество поверхности отлитых объектов.
  3. Возможность изготовления деталей и форм сложной конфигурации.
  4. Долговечность и многократное использование.

Конструктивные особенности опалубок

Разборно-переставные корпуса собираются из отдельных щитовых элементов, скрепляемых стяжками, поясами или рёбрами с применением винтового крепежа.

Элементы опалубки стягиваются между собой винтовыми шпильками и болтами

Технология применения опалубки состоит из быстрой установки, заливки бетоном и быстрой разборки с последующей перестановкой в другое место (отсюда происходит название «разборно — переставная»).

Основными элементами мелкощитовой опалубки являются Г-образные или прямые щиты, укомплектованные крепёжными и поддерживающими устройствами. В сравнении с крупнощитовыми, они имеют вес не более 50 килограммов для перемещения вручную.

Техническая документация

Правила изготовление и эксплуатации опалубочных устройств регламентируются рядом документов, среди которых:

  1. ГОСТ 52086–2003 – «Опалубка. Термины и определения».
  2. ГОСТ 52086–2003 – «Общие технические требования к опалубкам».
  3. ГОСТ 23478–79 – «Опалубка для возведения бетонных и железобетонных конструкций. Классификация и общие технические требования».
  4. СНиП 3.03.01–87 – «Несущие и ограждающие конструкции».

Привести полный список регламентирующих документов достаточно сложно. ГОСТы и СНиПы разработаны для всех видов и типов опалубок, они являются основным документом для проектировщиков таких объектов. На их основе разрабатываются технологические процессы, обязательные для исполнения в производстве.

Видео: изготовление деревянной опалубки

Разумеется, нельзя обучить всем знаниям строительного дела. Но можно помочь усвоить основные постулаты, которые будут очень полезны при выборе материалов и способов их рационального применения. Надеемся, что наша статья поможет изготовить качественную опалубку для вашего дома.

Из каких элементов складывается суммарный вес стеновой опалубки:

  • Формообразующих. В эту группу относят опалубочные щиты, из которых собирается форма под заливку бетона. Щит может иметь стальную, алюминиевую либо деревянную раму. Для снижения массы и фиксации дополнительных конструкционных элементов, рама может иметь перфорацию. Внутрь рамы крепится лист ламинированной фанеры. В зависимости от предполагаемых нагрузок, подбирается толщина фанеры, что также отражается на общей массе конструкции. Чтобы исключить деформацию листов, добавляют специальные ребра жесткости.
  • Крепежных. Выбор крепежей в современных опалубочных системах достаточно обширен. Их задача обеспечить надежную фиксацию всех частей опалубки. Количество крепежных элементов для каждой опалубочной системы индивидуально. Основными из них являются:
  • Шкворни. Изготавливаются из стального прута и имеют крупную резьбу по рабочей поверхности. Служат для стяжки щитов и повышения надежности системы. В комплекте со шкворнем идет стальная шайба и гайка.
  • Стяжные винты. С их помощью выполняется жесткое крепление пар параллельных щитов. Стяжные винты представляют собой арматурный стержень с нанесенной по обеим концам резьбой.
  • Замки. Необходимы для последовательного крепления опалубочных щитов друг к другу. Изготавливаются из высокопрочной стали. По конструкционному исполнению могут быть клиновыми и универсальными. Клиновые замки фиксируются в заданном положении посредством вбивания специального клина. В универсальном варианте функции клина выполняет стяжной винт.

— Опорно-фиксирующих. Не малую долю в общей массе стеновой опалубочной системы занимают различные опорно-фиксирующие элементы. Они используются для того, чтобы надежно зафиксировать пространственное положение щитов и исключить любые смещения, а также деформации. В зависимости от высоты опалубки, применяются одноуровневые или двухуровневые подкосы.

Что касается процесса установки, то оголовник подкоса крепится к щиту, башмак -устанавливается на несущей поверхности, а шток принимает на себя все эксплуатационные нагрузки. Отличие двухуровневого подкоса от одноуровневого заключается в двух оголовниках. По массе двухуровневые, примерно, на 20 кг тяжелее.

— Вспомогательных. В данную группу ходит большое количество элементов, начиная фиксаторами арматуры внутри опалубки и заканчивая оградительными сетками. Существенную прибавку в весе дает рабочая зона для персонала или подмости. Ее крепят на стальных кронштейнах. Сама же площадка настилается из доски либо толстой фанеры. При проектировании опалубочной системы обязательно следует учитывать не только массу подмости, но и вес строителей, а также рабочего инструмента.

Расчет опалубки

Скажем сразу, в связи с тем, что от правильности расчета подобной опалубки зависит не только качество перекрытия, расход материала но, возможно, и жизнь исполнителя, ее расчет должен быть выполнен специалистом-строителем.

Получить подобный расчет опалубки перекрытия на сегодняшний день не составляет труда. Любая серьезная фирма, осуществляющая прокат и продажу подобного оборудования, выполнит его, причем совершенно бесплатно. Самостоятельно использовать имеющиеся программы можно только для приблизительной оценки объемов необходимого оборудования.

Опалубка перекрытий рассчитывается поэлементно, так как разные ее составляющие подвергаются различным нагрузкам.

Расчет несущих балок и рам

Несущая балка для опалубки перекрытий

Поддерживающая конструкция, чаще всего, состоит из отдельных двутавровых балок, которые могут быть изготовлены из различных материалов (металл, клееный брус). Балки могут располагаться как в одном, так и в двух уровнях, в зависимости от нагрузки.

Нередко, особенно если вами будет приобретена опалубка перекрытий б/у, некоторые элементы могут быть заменены нестандартными, это так же стоит учитывать при определении несущей способности.

Расчет выполняется как для обыкновенных балок перекрытия, которые будут действовать под нагрузкой, определяемой весом:

Шаг установки балок должен быть выбран таким, чтобы обеспечить минимальный прогиб перекрытия и распределить нагрузку на все элементы опалубки.

Расчет стоек

Каждая стойка характеризуется максимальной нагрузкой, при которой она способна работать. Превышение этого показателя приводит к выходу опоры из строя и возникновению аварийных ситуаций.

Поэтому для расчета количества стоек необходимо суммарную нагрузку, создаваемую весом перекрытия и элементов опалубки, разделить на рабочую нагрузку стойки.

Расчет расстановки стоек опалубки перекрытий должен быть выполнен таким образом, чтобы все элементы были нагружены равномерно.

Расчет щитов опалубки

Опалубочные щиты должны перекрывать всю площадь конструкции, при расчете их количества необходимо учитывать конфигурацию перекрытия, наличие проходных конструкций. Все это влияет на необходимость прирезки щитов, соответственно увеличивает потребность в них.

Особенности универсальных замков для опалубки

Универсальный крепежный элемент или замок крокодил для опалубки — подвид клинового соединительного изделия. Он аналогичным образом стягивается на стыках щитов из алюминия или стали, но применяется главным образом на крупнощитовых опалубочных системах. Как и замок клиновой, универсальный тип крепежа имеет клин, который фиксируется в отверстии на верхней губке. Отличия между клиновым и универсальным изделием в типе нижней губки и размещении клина. Он входит в отверстии в верхней лапке и имеет паз посредине. Этот паз фиксируется на ребрах, которыми снабжена поверхность нижней губки. Конструкция замка универсального для опалубки позволяет легко и быстро регулировать толщину вставки. Проще говоря, использовать соединительную деталь на щитах и панелях различных типоразмеров.

Описание и физико-технические данные винтовых замков опалубки

Фиксировать вставки габаритами от 200 до 250 мм позволяет замок винтовой для опалубки — крепежное изделие, состоящее из подвижной и неподвижной части, накручивающегося резьбового элемента (винта для стягивания) и фиксирующей гайки. Как и замок универсальный на опалубку, винтовой крепеж служит для соединения стыков панелей и щитов, а также для их выравнивания. Производится такой замок для опалубки преимущественно из стали. В качестве защитного покрытия выступает в 78% случаев порошковая краска. За счет простой конструкции крепежный элемент долговечен и прост в применении. Его главный недостаток — большой вес. Чем большую вставку может захватить этот замок опалубки, тем больше его вес. Приблизительный вес — 5 кг.

Аренда комплекта опалубки перекрытий

Интересует прокат оборудования в Москве по выгодной стоимости? Требуется аренда опалубки перекрытий на долгосрочной основе для капитального и текущего ремонта домов? Необходима комплексная реконструкция зданий, проведение отделочных работ? Компания «СтройАренда» готова вам помочь. Для строительных бригад и организаций представлены выгодные условия аренды стоек домкратов для опалубки перекрытий и доступные цены за м2.

Особенности опалубки перекрытий

Опалубка перекрытий представляет собой разборную конструкцию, состоящую из различных элементов, соединяемых между собой в единый каркас для выполнения требуемых работ. Все элементы собираются в единую конструкцию непосредственно в месте проведения работ. Аренда опалубки перекрытий позволяет без значительных финансовых затрат выполнить необходимые работы — возведение перекрытий и стен, реконструкция, ремонт, отделка в промышленном и гражданском строительстве. Аренда стоек также требуется в случае выполнения фасадных работ — штукатурки, покраски фасадов и т.д.Строительные конструкции различаются по типу:

  • Разборно-переставные. Нашли применение при строительстве, реконструкции и ремонте полов, потолков. Прокат опалубки такого вида требуется при строительстве элементов домов, зданий, построек.
  • Объемно-переставные. Используются при возведении стен в малоэтажном, многоэтажном и промышленном строительстве. Аренда строительных стоек данного вида необходима в случае, если выполняется капитальное строительство.
  • Горизонтально-переставные. Используются при строительстве длинных зданий, например — жилых домов, гостиниц, промышленных сооружений. Аренда стоек опалубки необходима при возведении ТЦ, складских, административных зданий.

У нас также есть аренда телескопических стоек — данные элементы опалубки могут использоваться в различных диапазонах высот в зависимости от того, какая высота требуется в конкретном случае. Стойки домкраты оснащаются специальными приспособлениями для регулировки, что позволит подобрать необходимую высоту на объекте при выполнении тех или иных работ.

Что мы предлагаем

В нашей компании вы можете взять в аренду стойки домкраты высотой 3.1-4.5 м, унивилки, треноги, двутавр и другие элементы конструкций по выгодным ценам за м2. На сайте предусмотрен удобный калькулятор — вы можете самостоятельно рассчитать необходимое количество и цену опалубки в аренду. Также консультанты компании СтройАренда всегда готовы вам помочь с выбором и расчетами строительных конструкций.

Аренда опалубки перекрытий в нашей компании — это:

  • Доступность конструкций. У нас на аренду опалубки стоимость вполне выгодная — ознакомьтесь с нашим прайсом и убедитесь в этом сами.
  • Любые сроки временного пользования строительных конструкций. Аренда стоек для опалубки может оформляться и на 1 день, и на 2-3 недели.
  • Доставка строительных конструкций на объект. У нас действует аренда строительной опалубки с доставкой по Москве.

Если вас интересует стоимость и условия, на которых выполняется аренда телескопических стоек для опалубки и других элементов строительных конструкций в нашей компании, задайте вопросы нашим менеджерам по телефону или через форму на сайте.

Аренда за 1 ед. /сутки (свыше 30 суток):2.1 р
Аренда за 1 ед. /сутки (от 1 до 30 суток):2.3 р
Залоговая сумма:100 р
Полная стоимость:750 р
Аренда за 1 ед. /сутки (свыше 30 суток):2.1 р
Аренда за 1 ед. /сутки (от 1 до 30 суток):2.3 р
Залоговая сумма:100 р
Полная стоимость:750 р
Аренда за 1 ед. /сутки (свыше 30 суток):3.5 р
Аренда за 1 ед. /сутки (от 1 до 30 суток):3.7 р
Залоговая сумма:110 р
Полная стоимость:850 р
Аренда за 1 ед. /сутки (свыше 30 суток):4.0 р
Аренда за 1 ед. /сутки (от 1 до 30 суток):4.2 р
Залоговая сумма:140 р
Полная стоимость:900 р
Аренда за 1 ед. /сутки (свыше 30 суток):0.8 р
Аренда за 1 ед. /сутки (от 5 до 30 суток):1.0 р
Залоговая сумма:20 р
Полная стоимость:210 р

Аренда треноги для опалубки

Аренда за 1 ед. /сутки (свыше 30 суток):2.0 р
Аренда за 1 ед. /сутки (от 1 до 30 суток):2.2 р
Залоговая сумма:100 р
Полная стоимость:450 р
Аренда за 1 метр/сутки (свыше 30 суток):3.0 р
Аренда за 1 метр/сутки (от 1 до 30 суток):3.2 р
Залоговая сумма:210 р
Полная стоимость:780 р

Аренда ламинированной фанеры

Аренда за 1 ед. /сутки (свыше 30 суток):30 р
Аренда за 1 ед. /сутки (от 1 до 30 суток):33 р
Залоговая сумма:500 р
Полная стоимость:2 300 р

Арендовать

Замки клиновые и универсальные для стяжки опалубочных листов

При установке ограждений должное внимание уделяется крепежным механизмам, так как они обеспечивают устойчивость и надежность каркаса для заливки бетона. При этом исключается появление щелей, плотно соединяя щитовые элементы между собой

Наиболее распространенными и практичными являются замки для опалубки, однако они классифицируются по видовому различию.

Назначение

Основной целью использования универсальных, пружинных, клиновых разновидностей является удержание соответствующей формы, чтобы бетонная смесь заливалась и застывала согласно подобранным проектом размерам. Также они позволяют плотно фиксировать щиты между собой и выдерживать большие нагрузки и давление, воздействующее от бетона. Замки применяются для изготовления каркасов любого назначения:

  • Стеновых.
  • Фундаментных.
  • Колонных.
  • Плит перекрытий и покрытий, ригелей.

Стоимость деталей относительно низкая, при этом их установка не требует особых трудозатрат. За счет простого устройства используются только молотки или ключи. Сопротивление, возникающее от креплений, способно удерживать конструкцию в заданном положении и противостоять нагрузкам на разрыв и сжатие.

Опалубочная форма собирается без образования щелей, за счет этого исключается появление дефектов в стыках. Монтаж и демонтаж проводится максимально быстро и легко, поэтому экономится время на строительство. После заливки бетона проводится его уплотнение, крепежи в свою очередь устойчивы к динамическим нагрузкам. Тогда они не смогут соскользнуть с каркаса щитов при вибрации, если исключен контакт с краской или бетонным раствором.

Виды замков

Изделия подразделяются на несколько разновидностей:

  • Универсальные.
  • Винтовые.
  • Пружинные.
  • Клиновые.
  • Ударные.
  • Чирозы.

1. Универсальный.

Также называют удлиненным, так как может устанавливаться с доборными деталями шириной до 25 см. Изделие позволяет соединять щиты в одной плоскости или под прямым углом. Практично для любого ограждения и обладает некоторыми преимуществами: надежная фиксация стенок, простота монтажа, подходит для угловых участков жесткого или шарнирного типа.

Реечно-выравнивающие замки способны не только плотно скреплять щиты, но и выравнивать их. Зачастую область применения сводится к монолитному строительству, где требуется установка крупнощитового каркаса. Наиболее распространенным, ее продукцию можно купить по доступной цене, если не идут в комплекте с опалубочной конструкцией.

Механизм соединяет щиты в горизонтальном и вертикальном направлении с последующим их выравниванием. По материалу различаются на оцинкованные и чугунные, а по конструкции – обыкновенные и реечные. При использовании обеспечивается прочность и жесткость опалубки, а также идеально ровная поверхность бетона.

Клиновые замки самого бюджетного варианта называются «крабы», вес которых не превышает 3 кг. Изготавливаются способом точного литья, поэтому безопасны и надежны в применении.

3. Пружинный.

Такой вариант практичен для щитовой опалубки из дерева или металла. Он представляет собой зажим, который устанавливается и закрепляется при помощи специального ключа. Монтаж осуществляется быстро без дополнительных инструментов, при этом очень удобен при устройстве ограждений различной сложности. Стоимость таких изделий невысока. Способен выдержать усилие от бетонного раствора до 2000 кг, при этом существуют усиленные варианты, где сопротивление гораздо выше.

4. Винтовой.

Достаточно распространенный тип, который конструктивно состоит из винта и гайки, прикрепленных к арматуре. Его вес составляет 4,5-5 кг, при этом используется доборный элемент до 250 мм шириной.

5. Ударный.

Наиболее эффективен для создания мелкощитовой опалубки. Как и клиновой, он максимально прост в установке. Для обеспечения плотного соединения щитов необходимо смонтировать замки при помощи молотка. Процесс не занимает много времени, при этом подходит для стенок разных размеров и материала.

6. Чирозы.

Это арматурный элемент, который состоит из пружинного фиксатора и опорной подошвы. Зажим приобрел популярность в монолитном строительстве, «лягушки» подходят для формирования колонн, ленточных оснований, лестничных клеток, стен. Замки используются для арматуры диаметром 6-10 мм, при этом перед покупкой следует смотреть на качество трещоточного механизма. Он отвечает за надежность и прочность всей конструкции.

Клиновой замок

Чаще всего с целью придания собираемой системе необходимой прочности пользуются клиновыми замками для опалубки – элементами, с помощью которых выполняется сборка щитовых наборов и их выравнивание. Установленный должным образом, замок придает стыковочным участкам плотность и способность противостоять нагрузочным воздействиям, что позволяет заливать гладкие и ровные железобетонные конструкции.

Для фиксации клинового универсального замка на стыковочных участках щитов опалубки, в отверстие, устроенное в губках, вбивается клин. Как только фиксатор сажен полностью, губки сжимаются в профильном канале, и опалубочной системе придается дополнительная жесткость. С помощью осаживаемого клина выполняется подравнивание и стяжка щитовых элементов.

Если клиновой механизм изготовлен по технологии, эксплуатируют его продолжительный период, используя не один десяток раз.

В техническом отношении клиновой замок представлен неразборным устройством.

  • стоимость одного замка – от 400 рублей;
  • устройство используется по опалубкам, изготовленным из железа или алюминия;
  • вес элемента – 2.5 – 3.6 кг, иногда его масса доходит до 1 кг;
  • оцинкованные замки или покрытые порошковыми красками отлично противостоят воздействиям атмосферных осадков;
  • замки легко устанавливаются, быстро демонтируются, удобно хранятся.

Различают клиновые замки и по типу защиты, ориентируясь на их цветовой оттенок:

  • оцинкованные замки – серебристо-металлического цвета;
  • желтый оттенок говорит о том, что перед вами анодированный элемент.

Если ударный (клиновой) замок, предназначенный для щитовой опалубки, покрыт краской, то цвет его бывает синим, красным либо черным.

Клиновой замок

Чаще всего с целью придания собираемой системе необходимой прочности пользуются клиновыми замками для опалубки – элементами, с помощью которых выполняется сборка щитовых наборов и их выравнивание. Установленный должным образом, замок придает стыковочным участкам плотность и способность противостоять нагрузочным воздействиям, что позволяет заливать гладкие и ровные железобетонные конструкции.

Для фиксации клинового универсального замка на стыковочных участках щитов опалубки, в отверстие, устроенное в губках, вбивается клин. Как только фиксатор сажен полностью, губки сжимаются в профильном канале, и опалубочной системе придается дополнительная жесткость. С помощью осаживаемого клина выполняется подравнивание и стяжка щитовых элементов.

Если клиновой механизм изготовлен по технологии, эксплуатируют его продолжительный период, используя не один десяток раз.

В техническом отношении клиновой замок представлен неразборным устройством.

Основные характеристики:

  • стоимость одного замка – от 400 рублей;
  • устройство используется по опалубкам, изготовленным из железа или алюминия;
  • вес элемента – 2.5 – 3.6 кг, иногда его масса доходит до 1 кг;
  • оцинкованные замки или покрытые порошковыми красками отлично противостоят воздействиям атмосферных осадков;
  • замки легко устанавливаются, быстро демонтируются, удобно хранятся.

Различают клиновые замки и по типу защиты, ориентируясь на их цветовой оттенок:

  • оцинкованные замки – серебристо-металлического цвета;
  • желтый оттенок говорит о том, что перед вами анодированный элемент.

Если ударный (клиновой) замок, предназначенный для щитовой опалубки, покрыт краской, то цвет его бывает синим, красным либо черным.

Сфера применения и характеристики удлиненных замков для опалубки

Разновидностью винтового крепежа считают замок удлиненный — изделие, также снабженное резьбовым фиксатором, подвижной и неподвижной частью. Его отличие от предыдущего соединительного элемента в габаритах вставки — 250 до 350 мм. Подходит замок удлиненный для опалубки любых типов, но главное могут применяться для фиксирования двух щитов под прямым углом. Поэтому при закладке монолитного фундамента в 96% случаев используют именно эту крепежную деталь.

Ее производят из стали и покрывают защитной краской. Выпускаются и оцинкованные, анодированные изделия. Но их стоимость будет немногим выше, чем замки для опалубки, покрытые порошковой краской. Преимуществами крепежных изделий будут:

  • ровное и регулируемое соединение опалубочных щитов;
  • возможность постановки изделия без посторонней помощи и инструментов;
  • применяется при стыковке шарнирных углов, внутренних и внешних.

Виды

В современном строительстве применяют разнообразные замки для опалубки. Каждый вид имеет свои эксплуатационные характеристики и свое предназначение. Поэтому перед покупкой нужно обязательно ознакомиться с конструкцией замка. В качестве крепежной детали для сборки опалубочных систем могут быть использован крепеж следующих видов:

  • клиновой;
  • пружинный;

  • удлиненный или универсальный;
  • винтовой.

Клиновой замок

Наиболее часто при монтаже опалубочных систем применяют клиновой замок опалубки. Эта деталь применяется для соединения и выравнивания щитов. Правильно установленный крепеж – гарантия образования плотных и надежных стыков. Основными деталями клиновых замков для опалубки являются губки и непосредственно сам клин.

Пружинный замок

Пружинные замки хороши тем, что они могут быть использованы для сборки опалубки из любых материалов. Они отличаются высокой надежностью и простотой установки. Преимущества данной разновидности:

  • удобство эксплуатации;
  • простота конструкции;
  • доступная стоимость.

Крепеж пружинный способен выдержать нагрузку до 2000 кг, но есть и усиленные модели. Это позволяет применять данный тип при сборке разных типов опалубочных систем.

Универсальный или удлиненный

Применение универсального замка для опалубки позволяет соединять и выравнивать щиты из разных материалов. Этот тип крепежа называют еще удлиненным замком для опалубки, поскольку он позволяет при необходимости использовать специальные вставки, которые устанавливают между щитами для получения широкой формы для заливки бетона.

Этот тип стяжек позволяет соединять щиты, расположенные под прямым углом, поэтому его часто применяют при строительстве фундаментов.

Винтовой замок для опалубки

Еще одной разновидностью являются винтовые замки для опалубки. Как и другие типы крепежа, эта деталь используется для соединения и выравнивания щитов. Изготавливают элементы преимущественно из стали, а в качестве защитного покрытия применяют порошковую краску.

Недостатком данной модели является существенный вес. Один элемент весит в среднем 5 килограммов, хотя есть и более тяжелые варианты. Особенность конструкции крепежа позволяет использовать доборы длиной до 25 мм.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
