Несложные инструкции, как изготовить винтовые сваи на забор своими руками

Устройство фундамента на винтовых сваях – инструкция для самостоятельного монтажа

Для устройства винтовых свай своими руками потребуются обычные строительные инструменты – лопаты, носилки, емкости для замешивания бетонного раствора, плюс сварочное оборудование. Порядок действий, следующий:

1. Подготовка и разметка. Для подготовки участка необязательно выравнивать его – достаточно снять плодородный слой и выкорчевать корни. Уровнем пользуются после укрепления свай. Для разметки пользуются обычными веревками, натянутыми между кольями, схематично изображающими внешние стены дома, перегородки, места установки печи или газового котла – под ответственными и тяжелыми конструкциями обязательное нахождение сваи. Проект будущего дома обязательно предусматривает их количество.
2. Для облегчения погружения свай, выкапывается небольшое углубление. Его диаметр должен быть меньше размера лопасти. Опору устанавливают строго вертикально – участвуют два человека. В отверстия на стенках опоры заводят лом и начинают медленно вкручивать сваю. Если наблюдающий замечает перекос, то работу следует начать заново. Ввинчивание продолжают ниже уровня промерзания и прекращают когда усилия затяжки увеличиваются.
3. Чтобы сделать работу быстрее (но, к сожалению, не более качественно), пользуются механическими средствами – редуктором с электродрелью. Минус технологии в том, что при перекосе нельзя быстро остановиться и исправить ситуацию.
4. Выравнивание свайного поля. Концы ввинченных свай требуется привести в единую плоскость – поле, чтобы ростверк лег идеально. Перекос конструкции недопустим в принципе – дом при таком дефекте эксплуатироваться не может. Метод выравнивания – один. Это обрезка концов свай по отметке лазерного уровня. Для работы используется газосварочное оборудование.
5. Заливка свай бетоном. Подготовленное поле следует укрепить подготовленным и созревшим раствором. Заказывать для этого миксер – нецелесообразно. Товарный бетон после застывания образует пустоты и каверны. Масса замешивается самостоятельно, выстаивается и заливается в полости свайных труб. После полной заливки рекомендовано воспользоваться погружным вибратором, чтобы удалить пустоты в толще бетона. Время выдержки – индивидуально. Заполненные трубы покрывают полиэтиленом для постепенной отдачи влаги в атмосферу.
6. Монтаж оголовков. Это стальные пластины, приваренные на концы свай, имеющие ребра жесткости (косынки) или U-образную форму. После монтажа конструкция позволит зафиксировать закладные венцы из бревна, деревянный ростверк из бруса или швеллерный цоколь.

Установка свайно-винтового фундамента можно посмотреть на видео.

Практически свайное поле готово. Остается обвязка. Свайно винтовой фундамент под дом обязательно требует единого соединения между всеми опорами. Монтаж ростверка, как и его виды, различаются:

• Монолитный. Смотрите фото. Монтаж ведется в 4 этапа – устройство опалубки, армирование, связывание с опорами свайного фундамента и заливка бетоном. Основание надежно, годно для устройства кирпичной кладки, тяжелого цоколя и прочих весомых строительных нюансов.
• Укладка бревна или бруса. Смотрите фото. Наиболее простая обвязка, однако, не самая долговечная. Все дело в разности температур дерева и металла. Она всегда приводит к конденсату. Сырость губительна для природного сырья и стали. Обязательно устройство закладной лиственничной доски – породы древесины инертной к влаге.
• Металлический ростверк. Смотрите фото. В качестве обвязки используется швеллер или двутавровая балка. Монтаж ведется при помощи сварочного аппарата – сначала выполняются прихваточные швы, а после согласования – двойные.

Если все практические работы выполняются самостоятельно, то к разработке проекта основания обязательно привлекаются специалисты, от мнения которых нельзя отступать. Выбор и закупка свай нужного варианта, устройство ростверка – важные этапы в строительстве жилого объекта, где учитываются профессиональные рекомендации.

Установка винтовых свай своими руками

Винтовые сваи используются при строительстве свайного фундамента – одного из самых распространенных типов основания, используемого преимущественно на болотистом или песчаном грунте. Сама свая представляет собой трубу с толстыми стенками и наконечником, выполненным в форме винтовой лопасти. С помощью этого наконечника сваю завинчивают в почву. Ко второму концу приваривают оголовок, на котором и будет фиксироваться будущая постройка.

Установка винтовых свай своими руками

Конструктивные особенности

Простота установки позволяет обходиться при монтаже без тяжелой подъемной техники и помощи специалистов. Но стоит помнить, что прочность конструкции зависит как от соблюдения технологии установки, так и от качества свай. На последнее, в свою очередь, влияет преимущественно форма лопасти.

Обратите внимание! Опытные строители знают, что у хорошего наконечника лопасть должна быть несколько ассиметричной, благодаря чему вхождение в грунт происходит максимально плавно. Если же при ввинчивании появляются  трудности, не связанные с особенностями почвы, то в будущем могут возникнуть самые неожиданные последствия – вплоть до разрушения фундамента

Достоинства винтовых свай

Обратите внимание! Винтовые сваи невозможно вкрутить лишь в скальные породы. Это, пожалуй, единственное ограничение

Винтовые сваи своими руками

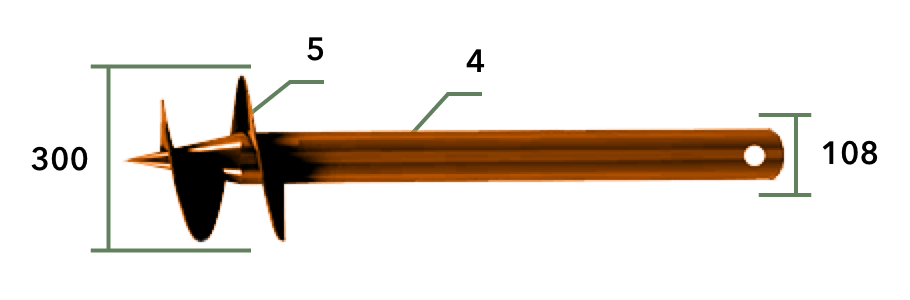

Вначале отметим, что любая свая состоит из трех основных элементов:

• несущей основы (трубы ø8,5 см и больше)
• лопасти, наваренной на острый наконечник
• оголовка для крепления обвязки.

Винтовые сваи

Безусловно, такую конструкцию можно сделать самостоятельно. Для этого нужно следовать простой инструкции.

Шаг 1. Для изготовления сваи потребуется металлическая труба соответствующего диаметра. Сам наконечник может быть монолитным либо изготовленным следующим образом: конец трубы нарезается по лекалу на участки требуемого размера, после чего они свариваются в конус, а сварочные швы рихтуются.

Поделитесь своим мнением

Имя *

Почта *

Тект *

Конструкция винтовых свай

В устройство винтовой сваи входят:

• Ствол, представленный в виде труб с круглым сечением и толщиной стенки в – 4 мм;
• Наконечник конусообразной формы, который располагается на нижнем конце сваи;
• Лопасть, которая имеет вид витка спирали, приваренной на конусную часть имеющейся сваи;
• Оголовок, представленный в виде пластины квадратной формы, которая приваривается к верхнему концу ствола.

ВАЖНО! Оголовок имеет место быть в том случае, когда надземная часть постройки будет выполняться из дерева. С целью придания ему дополнительной прочности, его усиливают с использованием ребер жесткости

В таком случае по углам оголовка просверливают 4 отверстия с необходимым диаметром – 25 мм.

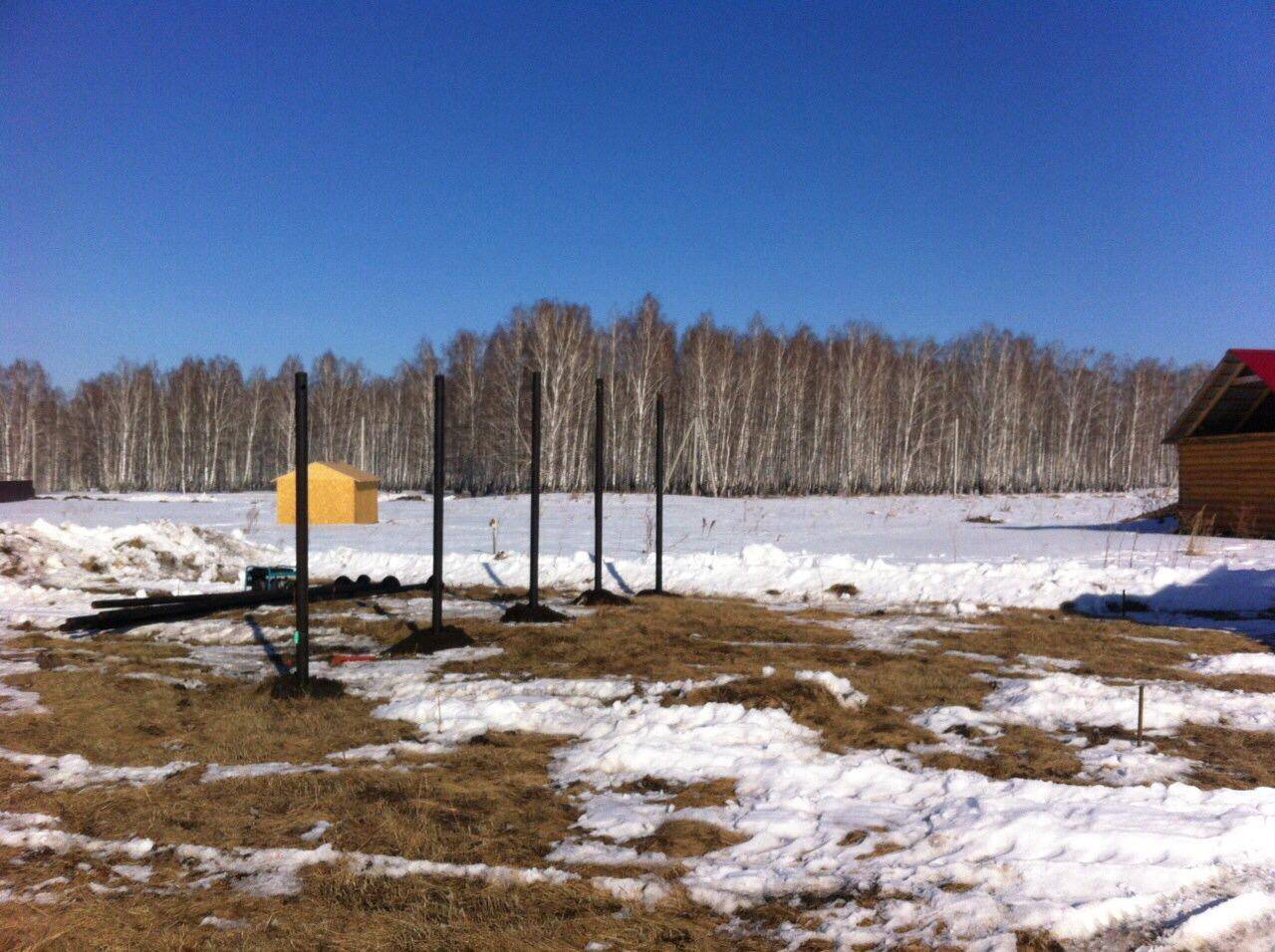

Достоинства свайного основания под забор

• Простота монтажа. Для реализации этого процесса не обязательно использовать специальную технику, ввинчивание можно производить вручную. С этой работой справится даже непрофессионал.
• Винтовые столбы для забора стоят недорого, при наличии сварочного аппарата их можно изготовить самостоятельно, используя обычные металлические трубы.
• Быстрая скорость монтажа – ключевое преимущество свай. Один столб вкручивается в течении 20-30 минут, у новичка процесс займет не более 30-40 минут. После заглубления можно сразу приступать к последующим работам, весь забор можно собрать за 1-2 дня.
• Долгий срок службы фундамента при правильной обработке труб и их монтаже.

В каких случаях можно выбрать свайный фундамент под забор

Винтовые сваи для забора целесообразно установить в ряде случаев:

• При пучинистых и подвижных грунтах. Сваи совместимы с любым типом почв кроме скальных пород. Особенно актуальны ввинченные трубы при наличии подземных вод и на болотистых местностях, где невозможно строительство ленточной конструкции или столбов.
• При планировании установки любых типов ограждений: кирпичных, металлических ограждений или деревянных – винтовые сваи при правильном выборе сечения и глубины установки способны выдержать любые нагрузки.
• Установка свай под забор возможна в любой сезон круглый год. Такое строительство активно применяется в условиях вечной мерзлоты.

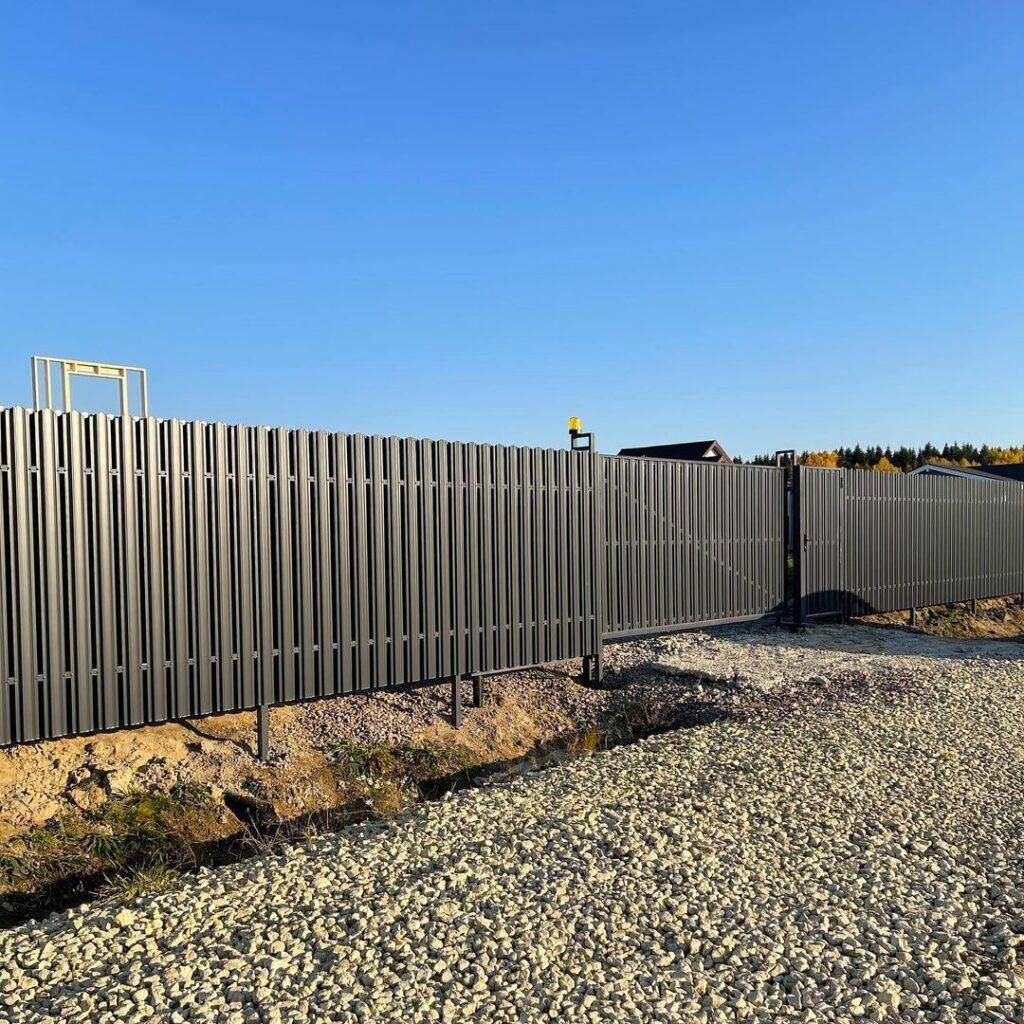

Преимущества забора из свай

Установка на сложных грунтах

Во время выбора вида фундамента, одним из важнейших факторов является тип грунта на застраиваемом участке. Большинство районов имеют глинистые, торфяные или песчаные почвы, а также, нередко присутствует повышенная влажность воздуха.

Для конструирования забора на сложных видах почвы используется 3 вида свай:

• Забивные
• Винтовые
• Набивные

Забивной тип свай является готовым изделием, которое представляет собой металлический заостренный столб. Благодаря такой форме, свая легко проходит через нетвердые слоя грунта.

Помещается в глубину свая при помощи вибрационного или ударного воздействия. Если грунт, в который помещается свая достаточно мягкий, то применяется способ обычного вдавливания. Перед началом работ, необходимо провести анализ почвы, что поможет определить глубину погружения сваи.

Винтовые сваи способны удерживать на себе достаточно большой вес. Так, к примеру, винтовая свая с диаметром в 108 миллиметров способна выдерживать статичную нагрузку, равную 4-5 тоннам. Такой вид свая поможет при возведении забора на неровном участке.

Также, помимо готовых типов свай, существуют аналоги, изготавливаемые непосредственно в почве (набивные сваи). Данная технология довольна проста и экономична.

Все данные виды свай позволят сконструировать забор на участке со сложным фундаментом или неровной поверхностью.

Установка в любой сезон

Установка свая для забора может производиться в любое время года и в любую погоду. В холодный сезон могут возникнуть небольшие затруднения за счет того, что почва успела промерзнуть и прохождение через нее винтовой сваи немного затруднено.

Простота и скорость монтажа

Характерная особенность винтовых свай – это использование как ручного, так и механического способов погружения. Будет достаточно лишь немногочисленной бригады и простых строительных инструментов.

Механизированный способ погружения свай позволяет лишь немного помочь при работе в глубоко промерзшей земле. Но не смотря на довольно простую установку винтовых свай забора, их установку лучше всего доверить профессиональным строителям.

Это поможет избежать ошибок и ускорить процесс строительства конструкции. Тем более, что одним механическим воздействием установка винтовых свай не ограничивается.

Необходимо выполнить следующие предшествующие установке этапы:

1. Исследовать почву и определить габариты свай
2. Число свай и расстояние между ними при установке
3. Способ установки
4. Бетонирование, подрезка и установка оголовка
5. Монтаж ростверка

Также. Винтовые сваи признаны наиболее лучшим вариантом для конструирования забора.

Долговечность

Производители утверждают, что винтовые сваи способны проработать не менее 150 лет. Но не все так просто. Классическая жилая постройка требует свай толщиной 4 миллиметра с лопастями в 5 мм. Самым слабым местом является промежуток между воздухом и землей.

Если появляется коррозия толщиной 0.03 миллиметра, то срок службы уменьшается до 130 лет. Это значение действительно для среднекоррозийной почвы со слабым воздействием.

Другой важный момент – коррозия влияет на сваю не только снаружи, но и изнутри, даже если использовать спец. покрытие. Низкий уровень кислорода уменьшает скорость влияния коррозии всего лишь на 30 процентов. При этом, срок службы сваи уменьшается и составляет 85 лет.

Увеличить срок эксплуатации винтовых свай для забора можно обеспечить путем антикоррозийной обработки трубки внутри. Можно воспользоваться горячим цинкованием, холодным цинком или защитой из битума.

Грунтовка является всего лишь пустой тратой бюджета, так как никакой фактической пользой они не обладают. При ней можно добиться увеличения срока службы лишь до 100 лет, но только в случае присутствия слабокоррозийного грунта. По прошествии 60-70 лет не будет заметных следов ржавчины на внешней стороне свай, но внутри данный процесс может уже начаться.

Невысокая стоимость

Стоимость возведения забора из винтовых свай будет напрямую зависеть от длины ограждения и его типа, так как для более массивной конструкции придется уменьшить расстояние между сваями и тем самым увеличить их количество, что повышает стоимость в разы.

Также, для более тяжелого забора потребуются сваи с большим зиаметром, так стоимость сваи с диаметром в 250 мм. обойдется в 700 рублей, а 350-и миллиметровая заставит потратить куда больше – 350 рублей.

Проблемы, возникшие при закручивании свай

Надежды на то, что все работы будут закончены к вечеру, улетели сразу после первых минут. Свая никак не хотела вкручиваться. Входя в землю на 70-80 см., она «ложилась на бок» или просто переставала крутиться от мощной гидравлической установки. Поэкспериментировав с бурением в разных местах, монтажники не смогли закрутить ни одной опоры. Поработав полдня, они уехали, оставив мне сваи и «головные боли» о том, что и как мне делать дальше. Да, кстати, предложили другие сваи – «саморезы», цена которых в 3 раза больше, что меня крайне не устраивало.

Сваи-саморезы

При подписании договора обговаривался пункт о пробном бурении грунта на моём участке. Я отказался по простой причине: год назад два соседа по дачам «поставили» садовые домики на винтовые сваи. Никаких проблем с монтажом основания у них не было. Полагаясь на это, мне пришлось заплатить фирме 3000 рублей только за попытку сделать мне винтовой фундамент (неустойка по договору).

После такого расклада событий, я решил заказать манипулятор на базе автомобиля или трактора. Звонил по телефонам, которые мне предоставили знакомые, а также искал на «Авито» соседних городов. Меня больше всего поразил ответ менеджеров фирм и частных владельцев манипуляторов. Выслушав меня, они задавали мне один вопрос, при этом сами на него отвечали.

Вопрос был примерно такой: «- Вы проживаете в Мысках или Междуреченске, в пойме рек Томь или Мрас-Су?» Конечно, Мрас-Су – это моя родная река и я прожил здесь более 40 лет. Результат – ни одна из фирм и ни один из частников (владельцев спецтехники) ко мне не поехали. Вывод один – они просто знали о проблемных грунтах в нашем районе. Но напрашивается разумный вопрос: почему у моих соседей всё прошло, как по маслу?

Я не остановился на этом и пошёл дальше. Решил «найти» буроям. Это буровая машина с мощным шнеком на базе трактора или грузового авто. Их чаще всего используют для бурения отверстий под установку электрических опор (столбов). Это оказалось вообще проблемой. Техника специфическая и применяется довольно редко.

Нашёл её в местной горэлектросети (есть прейскурант цен на услуги техники населению). Написал заявление, оплатил услугу. Но через несколько дней мне вежливо отказали и просто вернули деньги, аргументируя тем, что вся спецтехника очень и очень занята. Кстати, вот интересное и познавательное видео от Владимира Ефремова — это, чтобы вы отдохнули от моего рассказа…

Изготовление

Сделать фундамент под забор своими руками несложно. Нужно только заранее произвести все необходимые расчеты и четко придерживаться пошаговой инструкции при выполнении работ.

Расчет

Чтобы рассчитать, на какую глубину необходимо укладывать фундамент под средней тяжести и тяжелые заборы, необходимо учесть следующие факторы: особенности конструкции забора, глубину промерзания почвы, уклон местности, структуру грунта и высоту пролегания грунтовых вод.

Для того, чтобы расчет был правильным, необходимо рассчитать площадь фундаментного основания. Так, если мы имеем фундамент длиной 50 метров и предполагаемой шириной 30 см, то мы легко можем определить его площадь (15 м2), которая в дальнейшем станет основой для расчета глубины основания.

Кроме того, необходимо определить надежную площадь фундамента, которая определяется путем деления давления надземной части на фундаментное основание, скорректированное на коэффициент надежности, на сопротивление грунта и коэффициент условий работы.

Заливка

На пучинистых глинистых грунтах лучше всего выполнять комбинированный тип основания. Перед тем, как залить столбчато-ленточный фундамент под забор, необходимо сначала вырыть траншею соответствующей расчету глубины и ширины. В местах установки столбов произвести бурение отверстий для установки столбов.

Далее по всему периметру будущего основания забора выполняется деревянная опалубка. На дно каждой ямы под столбы укладывается сложенный в два слоя рубероид. Далее устанавливают столбы и проводят армирование фундаментной ленты сеткой из арматуры.

Теперь можно начинать лить бетон. Правильно его заливать – горизонтальными слоями. Если не получается за один раз залить всю ленту, то нельзя допускать, чтобы в одном месте опалубка была залита до верха, а в другом ее бы не было вообще. Бетон будет сохнуть 3-5 дней.

Ленточный мелкозаглубленный фундамент делать еще легче. Он закладывается выше уровня промерзания грунта. Поэтому такое основание восприимчиво к сезонным движениям грунта. Такое основание больше подойдет для устройства на участках, где грунт имеет однородную структуру по всей площади ограждения.

Для устройства такого фундамента выкапывают неглубокую траншею (0,5-0,7 м), на дно которой укладывают песок (0,15 м) и утрамбовывают его. Сверху насыпают слой щебня (0,15 м). Щебень с песком являются своего рода дренажным основанием, благодаря которому от фундамента будет отводиться вода. Далее в траншее пробуриваются лунки для столбов глубиной 0,3-0,4 м.

Далее столбы соединяют арматурой при помощи сварки. Устанавливают опалубку. После этого приступают к заливке бетона, придерживаясь общих правил, описанных выше. После того, как бетон будет залит, обязательно следует еще раз удостовериться в том, что столбы стоят ровно.

Существует еще один альтернативный вариант устройства фундамента – из старых автомобильных покрышек. Но он довольно противоречив и не встречает широкого применения в устройстве оснований под заборные конструкции.

Чтобы фундамент под забором прослужил долго, необходимо не только правильно его залить, но и защитить от атмосферных осадков. А для этого необходимо выполнить отмостку или отлив, представляющий собой проходящий по всему периметру фундамента порожек с уклоном в сторону, противоположную фундаментному основанию.

Отлив можно делать как одновременно с заливкой фундамента, так и после. Для этого по всей линии забора на ширину около 0,5 м и глубину 0,15 м откапывается траншея, которая засыпается щебенкой и утрамбовывается. При выполнении отлива одновременно с фундаментом из него в сторону отмостки выпускаются арматурины. Если отлив делается после устройства основания забора, то в нем делаются отверстия и в них вставляются прутья арматуры.

На участке с уклоном

Если необходимо вести строительство конструкций забора на участке с большим уклоном, то фундамент под него не должен быть наклонным. В таких случаях выстраивают ступенчатое основание, каждый участок которого является строго горизонтальным. В самом низком месте фундамент выполняют в уровень с почвой. Переход с уровня на уровень делается уступами. Длина уступов должна быть больше их высоты не меньше, чем в 2 раза. Высота должна составлять не менее 0,6 м.

Стоит ли делать своими руками?

Изготовление винтовых свай своими руками возможно, но несмотря на простоту технологии, эксперты советую принять во внимание такие аспекты:

1. Своими силами можно сделать сваи лишь небольшого диаметра, потому что подобрать исходный материал для массивных элементов и качественно собрать их в единую конструкцию очень сложно.

2. Ошибки при выборе диаметра, шага и угла изгиба винтовой части могут увеличить усилие закручивания опоры, усложняя монтаж.
3. Изготовление свай своими руками – трудоемкий процесс, который отнимает много времени и сил.
4. Обмазочные материалы для гидроизоляции сильно уступают по качеству методу горячего оцинкования, который возможен лишь в заводских условиях.

Исходя из вышесказанного, заниматься такой работой целесообразно лишь при возможности недорого закупить металлопрокат нужного качества, а также при наличии оборудования для работы.

При этом нужно помнить, что заводские изделия гарантированно будут соответствовать заявленным техническим характеристикам, чего нельзя сказать о сваях, сделанных в домашних условиях.

Вся самая важная и полезная информация о свайно-винтовом фундаменте представлена в данном разделе.

Разновидности свайных оснований

В зависимости от материала, используемого при производстве, и способе установки свайные фундаменты подразделяются:

1. Чтобы сделать свайно-винтовой фундамент необходимо вкрутить сваи в грунт в грунт с использованием специальной техники, либо вручную. Этот вариант подходит для всех типов грунта при возведении частного дома;
2. Свайно-забивной тип основания редко применяется в строительстве загородных домов, ввиду высокой стоимости. Это обусловлено тем, что для его монтажа необходима специальная техника, аренда которой доступна не всем;
3. Свайно-буронабивной вариант является самым экономичным из всех и отличается легким монтажным процессом. Именно такой тип основания зачастую выбирают собственники будущего частного дома.

Какие нагрузки наиболее опасны

Полотно забора испытывает разные виды нагрузок:

• механические. Сюда входят воздействия разного типа — от прямых попыток разрушить ограждение, до случайных ЧП (например, наезд грузовика при развороте и т. п.);
• ветровые;
• эксплуатационные (воздействия от створок ворот или навесных предметов — светильников, сигнализации, защитных систем);
• грунтовые (подтопления, морозное пучение, просадки).

Наибольшую опасность представляют ветровые нагрузки. Сильный порыв, воздействующий на полотно большой площади, способен опрокинуть забор. Иногда его сдвигает с места или срывает с опор и уносит на значительное расстояние.

Важно! В регионах с возможными ураганными ветрами необходимо устанавливать усиленные опоры и делать полотна, проницаемые для потока воздуха. Это помогает уменьшить нагрузку на полотно

Кроме того, часто причиной возникновения проблем становятся грунтовые воздействия. Если на участке наблюдается морозное пучение почвы, необходимо делать независимые (или глубоко заглубленные) опоры, а также рекомендуется отказаться от сплошной фундаментной ленты — ее начнет выдавливать из грунта, изменится уровень укладки и конфигурация опор.

Способы монтажа винтовых свай

Установка винтовых свай представляет собой процесс погружения их в грунт, используя вращательное движение с некоторым усилием (в начале, пока лопасти не войдут в грунт).

Установка винтовых свай

Процедура несложная и выполняется в определенной последовательности:

• делается разметка свайного поля;
• на точках входа свай копают небольшие углубления (15-20 см) для более легкого входа лопастей в грунт;
• винтовые сваи устанавливают на точки входа и начинают завинчивать их, следя за положением ствола. Оно должно быть строго вертикальным.

Вращение ствола производится разными способами:

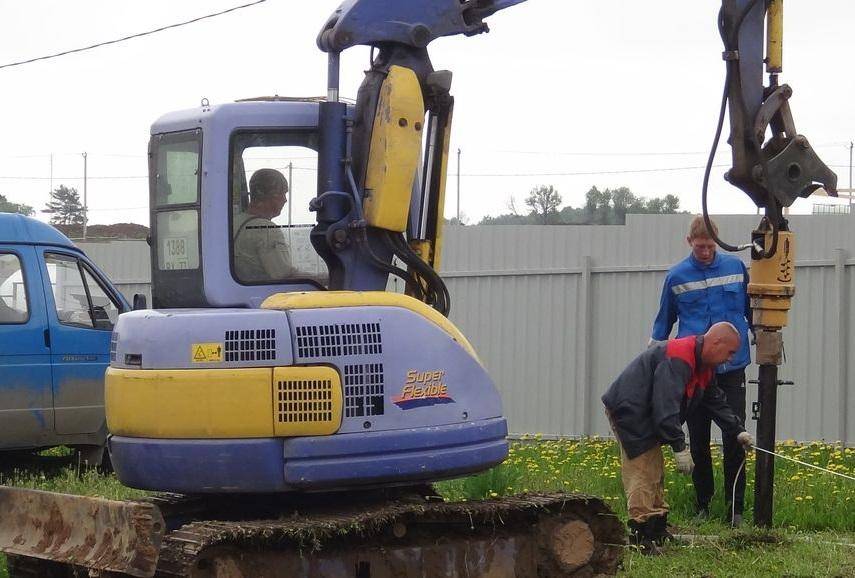

• с помощью спецтехники (чаще всего, это обычный трактор со специальным навесным оборудованием);
• вручную с помощью кабестана;

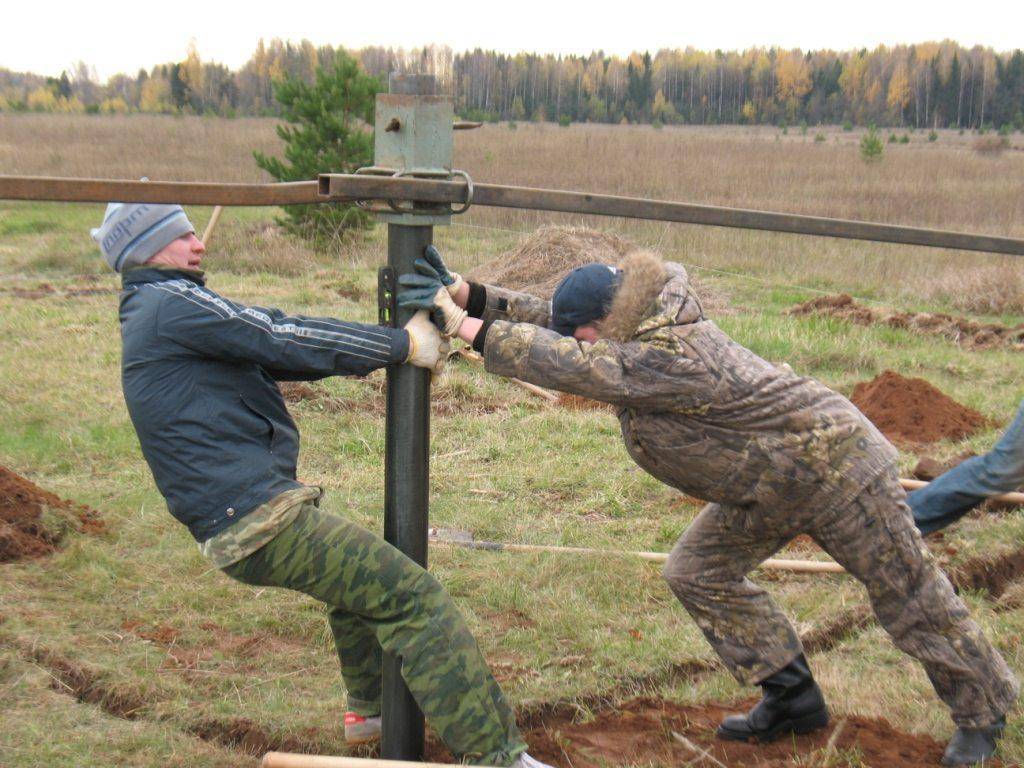

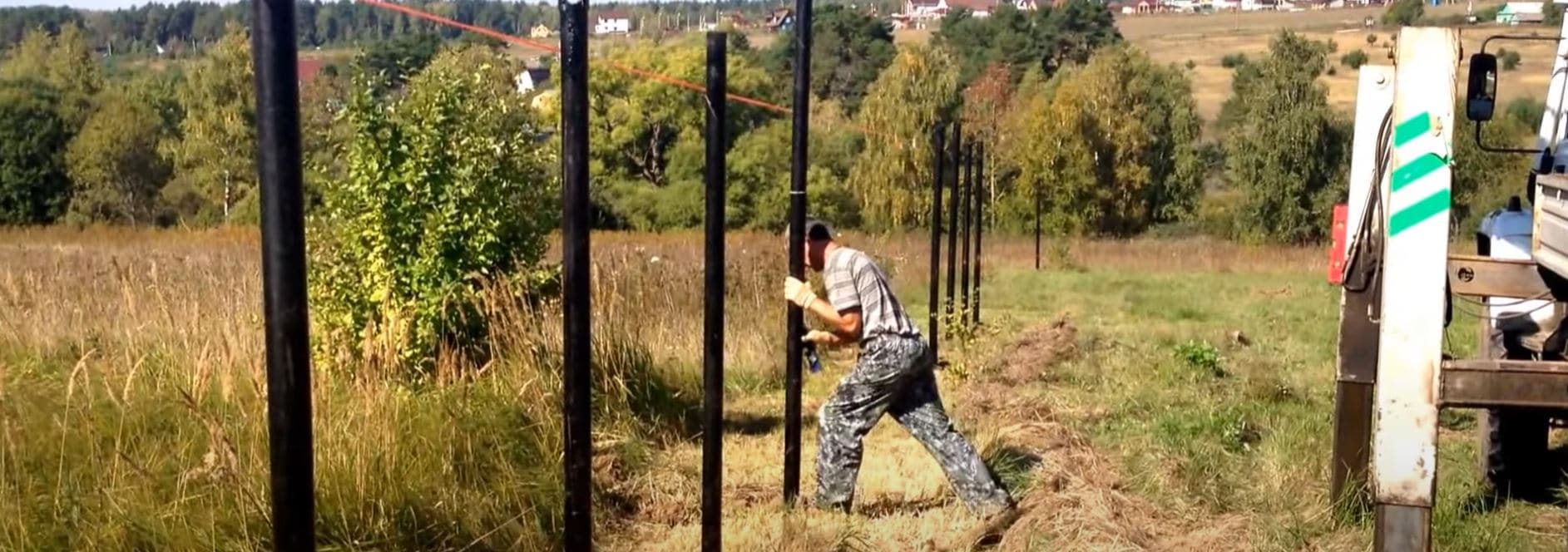

• вручную, с помощью рычагов, группой в несколько человек (как правило, вчетвером).

Вращение ствола вручнуюИспользование спецтехникиЗабор на сваях имеет много преимуществ, именно поэтому многие делают выбор в его пользу

Как сделать сваи своими руками

Винтовая свая своими руками может быть изготовлена из трубы нужной длины. Такие конструкции подойдут для заборов и легких хозяйственных построек. Под жилой дом лучше приобрести качественные опоры промышленного производства. Самодельные сваи под такую задачу – не лучший выбор: они должны иметь усиленные лопасти и выдерживать большие нагрузки. Обеспечить их надежность при изготовлении своими руками непросто.

Инструкция по созданию свай выглядит так:

• Подготовить чертеж. На нем указываются диаметр лопасти, шаг ее витка, длина конуса. Оптимальный диаметр трубы – 9-11 см. Длина должна быть больше глубины расположения несущего слоя хотя бы на 0,3-0,5 м.
• Конус делают четырехгранным: на конце трубы вырезают сегменты, сгибают молотком и обваривают сваркой. Разметку можно сделать по лекалу из бумаги.
• Лопасть делают из углеродистой стали толщиной 5-6 мм. Ее внутренний диаметр равен обхвату трубы, а внешний подбирается так: для ствола сечением 6 см его делают равным 20 см, для сваи в 7,5-9 см – 25 см, для стержня в 11 см – 30 см. Шаг винта обычно равен 20-40% от внешнего диаметра. Чем более мелкодисперсный и рыхлый грунт, тем больше делают значение.
• Вырезав заготовку лопасти плазменной резкой, ее сгибают в соответствии с шагом при помощи тисков.

Затем лопасть приваривают к стержню. В верхней части опоры делают пару отверстий под прут либо создают отдельный оголовок. Для защиты от коррозии конструкцию покрывают корабельной краской.
