Сколько весят плиты перекрытия?

Что собой представляют бетонные плиты: цена на основные типы изделий

Ни одно строительство не обходится без использования железобетонных перекрытий, которые помогают значительно ускорить возведение постройки. Различных размеров железобетонные плиты перекрытия используются для отделения нижнего этажа от верхнего. Главная задача изделий – обеспечить жёсткую конструкцию здания. Все плиты отличаются прямоугольной формой, изготавливаются из разных типов бетона, а дополнительную жёсткость панелям обеспечивает металлическая сетка и арматурная проволока.

Готовые плиты перекрытия относятся к категории сборных железобетонных изделий

Благодаря большому выбору типов и размеров ЖБ-плиты перекрытия имеют широкий диапазон использования. Конструкции применяются для формирования фундамента постройки и для того, чтобы отделить подвал от вышерасположенных этажей, а также для оформления чердачного помещения. В некоторых случаях железобетонные изделия служат материалом для возведения стен.

Независимо от размера, плиты изготавливаются из бетонной смеси, что обеспечивает изделиям способность выдерживать большие нагрузки. Помимо этого, продукция характеризуется высокими противопожарными свойствами, практически не подвержена воздействию влаги и перепадам температур. В основном плиты классифицируются по особенностям изготовления, потому как монолитные и пустотелые панели отличаются не только по внешнему виду и цене, но и по техническим характеристикам. В основном влияют на цены железобетонных плит перекрытия размеры и тип используемого бетона.

Плиты перекрытий широко применяются при возведении многоэтажных домов, обустройстве дорог

В прайсах чаще указывается не только стоимость за одну плиту, но и основные параметры, а также уточняется, сколько плит можно доставить машиной за раз. Ценовой разброс довольно велик – от 350 до 10 тыс. руб., потому как на показатель влияет много факторов.

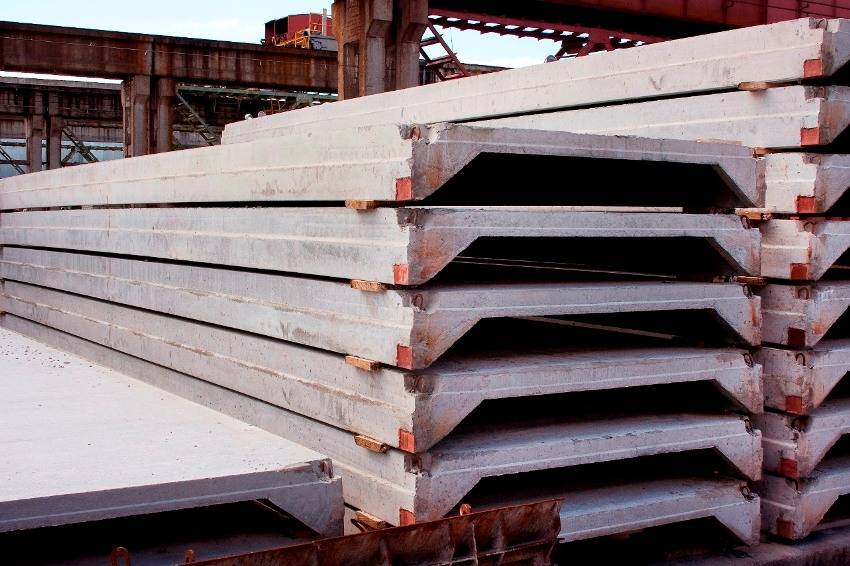

Что собой представляют ребристые плиты, их основные характеристики

Ребристые плиты перекрытия еще называются П-образными. Своё название они получили благодаря параллельно расположенным двум рёбрам жёсткости, расстояние между которыми в основном составляет 600 мм. Дополнительная жёсткость продукции обеспечивается вследствие армирования, которое позволяет снизить расход бетона и при этом сохранить прочность, влияющую на устойчивость конструкции к изгибу. Эксплуатационные характеристики изделий повышаются благодаря наличию нескольких поперечно расположенных рёбер. Производятся плиты из бетона марки В15 или В20. С учётом внешних особенностей панели делятся на 2 типа:

  1. Плиты, которые отличаются отсутствием проёма в полке, маркируются буквами ПГ.
  2. Блоки, в которых имеется врезанный проем, характеризуются маркировкой ПВ. Главное преимущество использования ребристых плит этой марки – возможность проведения воздуховода или создание вентиляционной шахты.

Основными сферами использования ребристых плит являются чердачные помещения, гаражные покрытия или подвальные сооружения

Из-за особого внешнего вида и специфических характеристик П-образные плиты перекрытия чаще применяются при строительстве нежилых конструкций, таких как гаражи или склады. При возведении жилых зданий использовать такого рода плиты для создания межэтажного пространства нецелесообразно, потому как они не имеют такой ровной поверхности, как другие варианты перекрытия. Неровный потолок будет выглядеть некрасиво, эстетично обшить его будет непросто, а также возникнут сложности с прокладкой коммуникаций.

Основная отличительная особенность ребристых панелей по сравнению с другими видами перекрытия – высота. Толщина бетонной плиты П-образной формы обычно находится в пределах 30-40 см. Более тонкие варианты используются для возведения мелких зданий и для отделения чердака от помещения. Плиты толщиной 40 см часто можно встретить на строительных площадках объектов промышленного назначения.

Размеры ребристых плит перекрытия отличаются друг от друга также и по ширине: значение этого параметра находится в пределах 1,5-3 м, причём каждый вид имеет свои преимущества. Так, строительство с использованием трёхметровых панелей будет проходить быстрее ввиду большей ширины, что позволит сократить не только временные, но и трудовые затраты. Если же применять более узкие полутораметровые плиты, постройка выйдет прочнее.

Одним из недостатков ребристых элементов перекрытия является невозможность их использования при строительстве жилых объектов

Другие характеристики ребристых ЖБ плит перекрытия: размеры и иные параметры

По сравнению с размерами плит ПК, перекрытия из ребристых панелей значительно превосходят их по длине. В основном на производствах встречаются изделия, длина которых составляет 6 или 12 м. Для индивидуального изготовления доступны также варианты панелей 18-метровой длины

Как и в других случаях, от размера плит зависит и их масса, что особенно важно учитывать при транспортировке изделий и при создании плана монтажа

Плита перекрытия для дома размером 12 м может весить от 4 до 7 тонн, хотя средним значением считается масса 1,5-3 тонны. При желании можно заказать плиты из более лёгкого бетона, что отразится на весе изделия. Все П-образные конструкции для удобства оснащаются монтажными петлями.

При покупке нужно обращать внимание на присутствие отверстий, предназначенных для прокладки коммуникаций, а также на марку бетона, используемого в производстве. Все эти характеристики в итоге и влияют на несущую способность постройки

По ГОСТу максимальная нагрузка на плиты перекрытия ребристого типа составляет 180-830 кг/м².

Ребристые элементы перекрытия производятся с ребрами как в одном направлении, так и в двух

Что касается цены, то ребристые плиты, по сравнению с плитами ПК, немного дешевле, а также по весу они легче многопустотных перекрытий. Главная причина, по которой их приобретают реже других вариантов, – высокая проводимость холода.

Толщина плиты перекрытия на верхней полке не превышает 5 см. Это значит, что даже при небольшой минусовой температуре тонкая полка за короткое время пропустит холод внутрь здания. По этой причине ребристые перекрытия нуждаются в дополнительном утеплении, что влечёт за собой лишние временные и финансовые затраты.

В таблице указано, какие бывают размеры плит перекрытия:

Размеры (длина, ширина), ммТолщина, ммВес, кг
1170х3909065
1370х39076
1570х39087
1770х390100
2370х390120154
2570х390167
2970х390150197
3170х390206
3370х390227
3570х390240

Маркировка плит перекрытия

Все плиты различаются по толщине, количеству и диаметру пустот, а также вариантам опор. Конструкционные особенности подразумевают расположение плиты перекрытия на несущих стенах здания.

Опора может осуществляться:

  • по двум торцевым сторонам,
  • по трем сторонам (две торцевых и одна боковая),
  • по четырем сторонам.

Маркировка плит перекрытия представляет собой набор букв и цифр, в которых указываются все необходимые для строительства данные.

Первые две буквы в маркировке – обозначение непосредственно типа плиты – ПК, ПБ, ПБО.

Наличие дополнительной буквы – это повышение количества плоскостей опоры:

  • 2ПКТ – по трем сторонам,
  • 2ПКК – по четырем сторонам.

Цифры, указанные после букв, – это размер плиты по длине и ширине. Стандартная высота плиты ПК и ПБ – 22см, ПНО – 16см, однако существуют плиты высотой 18-30см, с увеличением толщины и уменьшением диаметра пустоты возрастает и несущая способность. Реальные размеры несколько отличаются от указанных в маркировке.

Первые две цифры в маркировке указывают длину в дециметрах. Реальный размер – на 20мм меньше. Так цифра 42 обозначает, что реальная длина изделия – 4180мм.

Следующие две цифры указывают ширину в дециметрах, реальный размер – на 10мм меньше. Цифра 12 обозначает, что реальная ширина плиты – 1190мм.

Последняя цифра в маркировке – это допустимая нагрузка в центнерах на квадратный метр. Стандартная нагрузка составляет 800кг. Однако при необходимости можно изготовить плиты, выдерживающие нагрузку до 1250кг – они требуются при строительстве зданий с повышенной нагрузкой на перекрытия.

Буквы в конце маркировки обозначают следующее:

  • АтV – при изготовлении плиты использована усиленная арматура (в некоторых случаях указывают конкретный тип арматуры),
  • а – в торцах использованы уплотняющие вкладыши,
  • т – изделие из тяжелого бетона.

Помимо параметров плиты на боковых поверхностях указывают и другие данные, обычно подразделяемые на три блока: основные и информационные данные, а также данные для монтажа.

Основные данные:

  • Марка ЖБИ
  • Название и товарный знак предприятия
  • Штамп техконтроля

Информационные данные:

  • Масса плиты
  • Дата изготовления

Монтажные данные:

  • Верх конструкции
  • Место опоры
  • Установочные риски
  • Место строповки

Работа с плитами перекрытия допускается только с использованием строительной техники. Категорически запрещается ронять, бросать, а также разгружать и перетягивать плиты волоком, это негативно скажется на их прочности. При хранении ЖБИ всегда используются опоры либо инвентарные прокладки.

Технические параметры и описание плит

Ребристое перекрытие выпускается в виде цельнолитой плиты со вспомогательным продольным элементом, выполняющим функцию балки, которая работает на изгиб. Если необходимо минимизировать действие очень высокой нагрузки, прибегают к поперечным ребрам. Интересно то, что бетон покидает площадь растяжения и локализуется в местах сжатия, и именно поэтому несущий элемент перенаправляет нагрузку наиболее корректно. Для экономии цементного материала и уменьшения толщины плиты ребристый элемент армируется, при этом его прочностные качества остаются на требуемом уровне.


Железобетонные плиты

Чаще всего эти перекрытия устанавливают на промышленных объектах и чердаках внушительных по площади комплексов. Главное условие, выдвигаемое при монтажных работах, – соблюдение шага несущей стены, который по максимуму может составлять 6 м. В жилом фонде такие элементы не используются по причине того, что здесь наблюдается недостаточность нижней поверхности для обшивки. Специалисты рассчитывают конструкцию в специальной программе, расшифровывающей составленные схемы. В промышленных масштабах плиты производятся из разнотипного бетона:

  • легкого;
  • тяжелого;
  • силикатного.


Продольный и поперечный разрез плиты Исходя из данной информации, мы можем выделить следующие детали с напряженной арматурой:

  • верхняя плита с плоской конфигурацией;
  • особые материалы-оболочки со сводчатой поверхностью.

Маркировка


Маркировка изделийМаркировка товара содержит следующие составляющие:

  1. Буквенные и цифровые символы, расшифровывающие параметры (размеры, вес).
  2. Коэффициент несущей способности.
  3. Характеристики арматуры (класс, тип).
  4. Марка и тип бетона.
  5. Дополнительные свойства (при их наличии).

В качестве примера расшифруем следующую информацию на изделиях: 2П1– 3, Ат — VI П-1.

Первые три символа говорят нам о типоразмере панели (2П1). Цифра 3 указывает на разделение элементов перекрытия по несущей способности. Затем расшифровывается класс арматуры (предварительно напряженной). Символ П свидетельствует об использовании легкого бетона, а символ Т обозначает тяжелый тип. Последний цифровой символ расшифровывает конструктивные особенности изделия:

  • 1 – в плиты интегрированы дополнительные закладные;
  • 2 – боковые ребра содержат технологические отверстия по 210 мм;
  • 3 – такие же отверстия, но 210 и 700 мм.

Установка производится с помощью кранаМонтаж ребристых перекрытий может проводиться по разным технологиям и неважно, какой метод будет задействован – без автомобильного или башенного крана здесь обойтись не получится. Чтобы правильно зацепить плиту за крюк, обеспечивают наличие специально предназначенных монтажных петель, которые обязательно проверяются перед установкой на предмет целостности и надежности, а также учитывается их необходимое количество

При установке несущих элементов на их посадочные места нельзя отступать от монтажной технологии ни на шаг.

Вес плит перекрытия разных размеров

Плиты перекрытия являются одним из самых востребованных строительных материалов. Они представляют собой горизонтальные несущие конструкции, имеющие форму параллелепипеда и делящие здание на этажи. Их основные функции — обеспечение пожаробезопасности, теплозащиты и звуконепроницаемости. Объем, габариты и вес плиты перекрытия зависят от ее предназначения.

Виды плит и их вес

На строительном рынке представлен широкий ассортимент железобетонных разделяющих конструкций, однако специалисты выделяют три основных типа:

  • Пустотные внутри имеют цилиндрические пустоты, так называемые воздушные камеры. Их наличие делает панель жесткой и позволяет ей выдерживать значительные механические нагрузки. Воздушные камеры помогают скрыть электрическую проводку, слаботочные сети, а также трубопровод принудительной вентиляции. Также они снижают вес всей бетонной конструкции и, как следствие, уменьшают общую нагрузку на фундамент. Масса пустотной плиты 6х1,5 м составляет около 3 000 кг, что позволяет легко произвести ее монтаж. Бетонные панели с воздушными камерами используются при возведении коттеджей, складов, гаражей, торговых и офисных центров.
  • Основным преимуществом сплошного перекрытия является высокая несущая способность. Масса железобетонных плит обычно составляет 7 000 кг, что позволяет обеспечить предельно разрешенную нагрузку выше 800 кгс/м2. Использовать его целесообразно при возведении зданий с массивным каркасом, при строительстве теплотрасс, а также в процессе сооружения непроходных проемов. Недостатком является высокая звукопроницаемость.
  • Ребристое перекрытие представляет собой изделие из железобетона П-образной формы, имеющее продольные ребра в верхней части. В строительстве жилых зданий применение не представляется возможным, поскольку они не позволяют создать плоский потолок. Чаще их используют для возведения промышленных и вспомогательных зданий различного назначения. Ребристые плиты перекрытия могут иметь вес от 65 до 2650 кг. Отличаются такие панели наличием усиленного армирующего каркаса, способного выдерживать серьезные нагрузки на изгиб.

Стоимость плит

Цена плит перекрытия различного веса колеблется в пределах от 3 600 до 13 800 руб/шт. Стоимость изделия напрямую зависит от его массы и размеров. Ниже представлены цены московских компаний на пустотные плиты, размер которых составляет 6х1,5 м, а вес – 3 000 кг.

КомпанияЦена, руб/штука
ООО «Мега-Торг»13 800
ГрандСервис12 683
Интернет магазин строительных материалов «Товарищи»10 918
ООО «Смоленский кирпич»12 300
Завод ЖБИ 412 358
СтройСервис12 649
ПСО ТОР-ЖБИ9 735

Как правило, доставка продукции осуществляется собственным автотранспортом предприятия, оборудованным манипуляторами, автокранами и низкорамными платформами. Панели из железобетона обойдутся вам дешевле, если вы сумеете самостоятельно организовать их вывоз с территории склада.

https://youtube.com/watch?v=k5KMkOP8T9I

Допустимые нагрузки пустотелой плиты перекрытия

Точный расчет допустимых статических нагрузок на плиту перекрытия сложен и является темой отдельной публикации. В рамках этой статьи будет приведен пример укрупненного расчета допускаемой нагрузки на пустотную плиту перекрытия. В качестве примера рассмотрим изделие 2ПК24.10-5А-VС-С6.

Исходные данные:

  • Изделие, имеющее маркировку 2ПК25.15-5А-VС-С6, вес которого рассчитан выше. Данная плита перекрытия допускает статическую нагрузку величиной 500 кг/м2.
  • Суммарная нагрузка от мебели, домочадцев и другого оборудования 50 кг/м2.
  • Нагрузка от собственного веса плиты составляет: 1863/(2,5х1,5)=496 кг/м2.
  • Суммарная нагрузка на плиту составляет 496+50=546 кг/м2.

Вывод. Плита перекрытия 2ПК24.10-5А-VС-С6 не соответствует реальной нагрузке. Следует использовать плиту перекрытия, обладающую большей допускаемой нагрузкой.

Пример. Расстояние между опорами (стенами) составляет 6 метров. Следовательно, толщина плиты перекрытия должна соответствовать 6/32=180 мм, не менее.

Сколько стоят ЖБ плиты перекрытия

Стоимость плит напрямую зависит от их функциональных особенностей и характеристик.

МаркаХарактеристики
ПК 20-10.8Размер 1980×990×220 мм при весе 0,62 т; объём 0,43 м³
ПБ 19-10.8Размер 1880×997×220 мм при весе 0,62 т
ПК24-15-8Многопустотная; объём 0,77 м³; вес 1,245 т
ПРТМ-6Ребристая; размер 2200×120×400 мм при весе 0,14 т
ПРТМ-12Ребристая; размер 3400×120×400 мм при весе 0,23 т

Цена в итоге может варьироваться от несколько сотен, до нескольких тысяч рублей на штуку. Оптовая закупка обойдется на 30% дешевле

Кроме того важно учитывать объем партии и стоимость транспортировки груза

Надеемся, что наша статья поможет избежать основных ошибок при выборе строительных материалов.

Watch this video on YouTube

Предыдущая Строительные материалыЧем привлекает ондулин: цена за лист и красивый внешний вид
Следующая Строительные материалыГрунтовка ГФ-021: лучшее «сцепление» для ваших стен, технически характеристики

Ширина бетонных плит. Сколько весит плита перекрытия

В строительной индустрии бетонные изделия составляют большую часть используемых материалов, особенно это касается многоэтажного строительства. Одним из самых часто применяемых, является плита перекрытия пустотная. Она представляет собой железобетонный прямоугольник, который имеет пустоты в виде полых труб, очень удобных для закладки коммуникаций. Форма такого типа позволяет приобрести стойкость к изгибу. Монтаж возможен только на более прочное основание шириной не менее 15-20 см для стены из кирпича, не менее 7-10 см для стены из бетона. Они влагостойки, огнестойки, устойчивы к грибкам, плесени, отлично звукоизолируют и достаточно долговечны.

Применение и технические характеристики

Перекрытия необходимы для возведения крыш, в качестве межэтажных перегородок и других несущих конструкций. Основными конкурентами служат деревянные и монолитные плиты. Деревянные изначально не применимы для многоэтажного строительства, пожароопасны, недолговечны, подвержены гниению. Они ограничены определенным запасом прочности и возможной нагрузки. Монолитные более трудоемки в установке, то есть, нет такой же скорости в работе (в течение одного дня), но в отличие от пустотных, опирание возможно на стены, выполненные практически из любого вида материалов. Также технология их сборки не требует тяжелой техники, а длина плит более вариативна. Нагрузка на фундамент, несмотря на вес, минимальна, благодаря пустотам.

Производство ведется по ГОСТ 23009-78. По нему предусмотрена особая маркировка, которая содержит размеры, марку бетона, напряжение, выдерживаемую нагрузку, также характеристики особенностей (размеры проемов, дополнительно заложенные детали на усиление конструкции, особые свойства и т. п.). Установка производится с помощью спецтехники за монтажные ушки. Они не подходят для агрессивной среды. Прежде, чем установить определенный тип плиты необходимо произвести расчет возможной нагрузки на стены. Несоблюдение правил по укладке может повлечь серьезные проблемы, в том числе деформацию и трещины. К разлому более склонны многопустотные.

Причины разломов могут крыться в арматуре, использованной при изготовлении, ее коррозии. Если трещина не имеет критичных размеров ее можно починить. Такие проблемы возникают крайне редко, так как они имеют хорошие прочностные качества и, часто используются в многоэтажном панельном строительстве и в строительстве промышленных зданий.

Виды плит

Изделия этого вида подразделяются на плиты перекрытия многопустотные, ГОСТ 9561-91, а маркировка содержит буквы ПБ. И обычные пустотные с различным размеров отверстий 140 мм и 159 мм в диаметре, маркированные соответственно 2ПК и 1ПК. Обозначение кгс/кв означает количество допустимой нагрузки в сотнях килограмм на 1 кв.м.

Многопустотные плиты перекрытия относятся к облегченным, применяются там, где необходимо снизить нагрузку на фундамент. Пустотные используются для зданий с кирпичными стенами или построенными из бетонных блоков. Оба вида подвергаются армированию, для увеличения жесткости конструкции.

Таблица сортамента пустотных плит перекрытий, стандартная толщина 220 см.

Длина х ширина (м)

Цена, рубли

Виды

Изготовлением облегченных плит занимаются только специализированные заводы, которые в России сегодня не могут пока справиться с возрастающим спросом. Эти перекрытия активно набирают популярность, а переоборудовать производство – задача не из простых, к тому же требует крупных вложений.

На первый взгляд облегченные плиты перекрытия несущественно отличаются между собой. На самом деле разница между ними есть, и большая. Всего выделяют 4 основных вида.

Пустотные плиты серии ПК. Для их изготовления используют песок, щебень, цемент и обычную или напряженную арматуру (перед заливкой бетоном ее натягивают домкратами или электротермическим способом) в специальных металлических формах.

Изготовление происходит в несколько этапов:

  • устанавливают арматуру и пустотоформирующие элементы;
  • заливают формы бетоном;
  • уплотняют бетон на вибростолах;
  • происходит первая термообработка;
  • производят мелкий ремонт, устанавливают пробки;
  • пропаривают изделие в специальных камерах;
  • происходит вторая термообработка;
  • обрезают лишние отрезки арматуры.

Арматура может располагаться вдоль и поперек плиты. Пустоты круглые, в диаметре составляют 127, 140 или 159 мм. Полости для повышения прочности иногда заполняют бетоном (можно под заказ в заводских условиях). Для упрощения установки в них вмонтированы по периметру 4 стропальные петли. Стандартная высота – 220 мм. Длина – от 1180 до 9700 мм (варьируется с шагом в 300 мм), ширина – от 990 до 3500 мм. Нормативная нагрузка – 600 кг/см², 800 кг/см² (под заказ можно увеличить до 1250 кг/см²).

Для этого используется специальная техника и особые технологии:

  • экструзия (от англ. extrusion – выталкивание, выдавливание) и экструзия, совмещенная с вибрацией (экструдер – машина, в которой бетонная смесь выдавливается и одновременно формируется);
  • сплитформование (от англ. split – разделение, раздвоение) – это фиброформование, совмещенное с тромбованием (боковая опалубка сплитформера, который уплотняет поочередно 2 слоя бетонной смеси, а вибрацию создают пустотообразователи плиты).

По заданным параметрам нарезку получившейся ленты производит другое устройство. Пустоты имеют полукруглую форму. Колец монтажных нет. Высота плит – от 160 до 330 мм, длина – до 12000 мм (в зависимости от заказа может варьироваться с шагом в 100 мм), ширина – от 1000 до 1500 мм. Нормативная нагрузка – от 300 до 1600 кг/см². Применение – малоэтажное строительство. В отличие от предыдущей серии, плиту можно резать под углом 45 градусов (появляется больше возможностей в применении относительно дизайнерских решений). Благодаря обработке разглаживающей машиной поверхность получается гладкой (позволяет уменьшить расход материалов для последующего выравнивания пола при ремонте).

  • Плиты серии ПНО. Для изготовления применяется безопалубочная и стендовая технологии (весь процесс производства похож на безопалубочную, только проходит на стационарных стендах). Пустоты круглые и имеют больший диаметр в сравнении с плитами ПК. Монтажные кольца есть не всегда. Диаметр пустот – 144 мм. Высота – 160 мм. Длина – от 1580 до 6280 мм, ширина – от 990 до 1490 мм. Нормативная нагрузка – от 300 до 1000 кг/см². Применяются в малоэтажном строительстве. Отличительные признаки плиты ПНО от серий ПК и ПБ – за счет увеличенного диаметра пустот уменьшается вес, удешевляется производство и усиливаются ребра жесткости, при изготовлении используются более прочный бетон и утолщенная арматура.
  • Ребристые П-образные плиты. При изготовлении используют арматурную сетку (места пересечения соединяют сваркой). Бетон в подготовленные формы укладывается в 2 слоя. Каждый вибрируется строго 1 и 2 минуты соответственно. Затем происходит термообработка и последующая обрезка. Монтажные кольца установлены. Высота – от 220 до 600 мм, длина – от 4780 до 18000 мм, ширина – от 1190 до 3000 мм. Нормативная нагрузка – от 350 кг/см². Ребристые панели применяются в строительстве нежилых зданий, теплоцентралей и водопроводов.

Из вышеперечисленного можно заметить, что все облегченные плиты перекрытия между собой различаются по следующим параметрам:

  • тип сечения – многопустотные и ребристые;
  • количество слоев – однослойные и двухслойные;
  • способ армирования;
  • габариты;
  • нормативная нагрузка;
  • способ изготовления;
  • область применения.

Кроме того, есть и иные различия:

  • для производства используют разные марки бетона;
  • имеющиеся отверстия могут быть разного диаметра и формы;
  • разный вес.

Преимущества сборно-монолитных перекрытий

● Отличное сочетание цены и качества. Это самые бюджетные железобетонные перекрытия. Сборно-монолитные конструкции могут быть дешевле обычных монолитных на 30%. Это достигается в том числе за счёт снижения стоимости работ, поскольку монтаж ведётся очень быстро.

● Высокая скорость возведения, что особенно актуально для тех, кто строит дом своими силами. Балки приходят на объект полностью готовыми к монтажу, под конкретные размеры и конфигурацию перекрываемого проёма. Газобетонные блоки для перекрытий также стандартные. Если под монолитное перекрытие нужно выстраивать съёмную опалубку вместе со вспомогательными материалами, то в сборно-монолитном опалубкой служат блоки и стены, на которые опирается перекрытие.

Кроме того, для монтажа сборно-монолитного перекрытия, как правило, не нужен кран или другие грузоподъёмные механизмы, все работы ведутся вручную (на финальном этапе необходим бетононасос). Вес балки – около 6 кг/ пог.м. Бригада из четырёх человек сооружает сборно-монолитное перекрытие площадью 100 м2 в среднем за 3 дня – от установки балок до бетонирования.

● Возможность монтажа на объектах, где затруднён заезд тяжёлой техники на участок. В этом преимущество сборно-монолитных перекрытий над готовыми пустотными железобетонными плитами. Такие плиты нужно подвозить к стройплощадке и устанавливать на стены с помощью крана. Притом доставить плиты для обустройства больших пролётов проблематично в силу очень большого веса конструкций, необходимых для этого.

В случае газобетонных стен под пустотные плиты придётся выполнять армопояс в кладке по периметру перекрытия: он будет распределять нагрузку от конструкции. К тому же плиты требуется дорабатывать, например, создавать на них монолитные участки с закладными деталями, к которым будет крепиться монолитная межэтажная лестница. Наконец, максимальный диаметр монтажных отверстий под каналы для коммуникаций не может превышать 100 мм. Сборно-монолитные перекрытия лишены всех этих недостатков.

● Полезная несущая способность – 450 кг/м2. Это более чем в два раза превышает требования строительных норм для перекрытий. Сборно-монолитные конструкции жёсткие и устойчивые. Они хорошо защищают от воздушного шума и отвечают требованиям пожарной безопасности.

● Возможность перекрыть безопорные пролёты длиной до 9 м.

● Возможность обустроить проёмы даже сложной формы (с эркерами, выступами и т.п.), а также балконы, консоли и другие элементы.

● Сборно-монолитные – самые лёгкие из железобетонных перекрытий. Их собственный вес – 280 кг/м2.

● Если работы по бетонированию выполнены качественно, то можно не делать бетонную стяжку поверх перекрытия, достаточно лишь тонкослойного наливного пола. Конечно, при условии, что не нужно «прятать» в полу коммуникации, иначе понадобится стяжка. Для сравнения: поверх пустотных плит всегда устраивают стяжку толщиной не менее 30 мм. А это дополнительные работы, затраты денег и времени.

● Удобство доставки: на одной грузовой машине можно привезти балки и блоки в количестве, достаточном для перекрытия пролётов площадью до 200 м2. Кроме того, можно включить блоки для перекрытия и стен в одну доставку.

Отметим ещё несколько особенностей сборно-монолитных перекрытий. Такие конструкции очень удобны для самостройщиков и тех, кто строит дом с помощью бригады, но без детального проекта. Вы обращаетесь в компанию, которая продаёт готовые балки для перекрытий такого типа. Компания, зная размеры и конфигурацию проёма, который нужно перекрыть, сама разрабатывает монтажную схему: количество и размеры балок, карту их установки. Остаётся только смонтировать конструкцию.

Кроме того, монтаж сборно-монолитного перекрытия довольно простой, благодаря чему исключаются многие ошибки, которые можно допустить при устройстве классического монолитного перекрытия.

Ещё нюанс. Сборно-монолитные конструкции часто используют при реконструкции зданий, когда нужно заменить ветхое перекрытие. Удобство в том, что балки и блоки можно поднимать вручную, имеющаяся коробка здания не мешает этому. К тому же расход бетона для такого перекрытия меньше, чем для обычного монолитного, что упрощает бетонирование даже при наличии готовой коробки дома и затруднениях в подаче бетононасоса.

Получить расчет стоимости и купить сборно-монолитные перекрытия можно у официальных дистрибьютеров YTONG

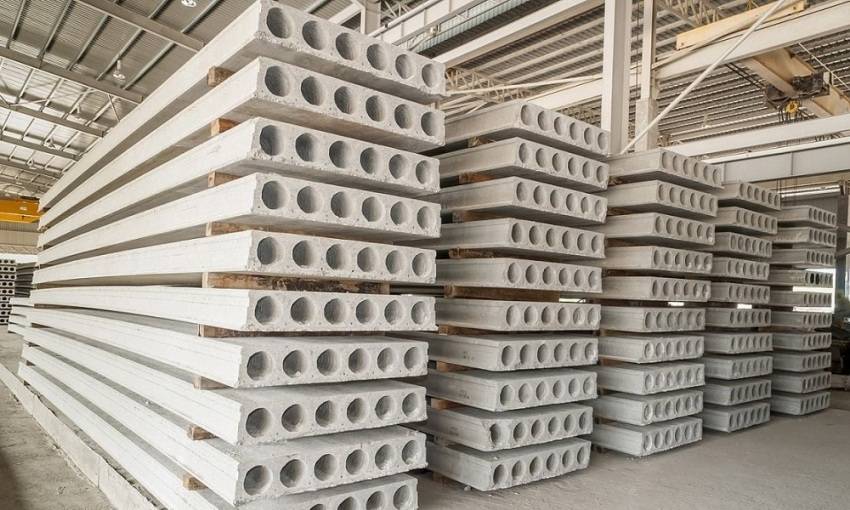

Характеристики пустотных плит

Пустотные плитные изделия получили наиболее широкое распространение, имея широкий ассортимент моделей, выполненных в различных размерах и исполнениях. Не случайно данный вид продукции востребован не только для реализации частных проектов малоэтажной недвижимости, но и при возведении многоэтажных жилых зданий и промышленных объектов, а также теплотрасс.

Плиты имеют гладкую и ровную поверхность, которая позволяет минимизировать отделочные работы, сократить расходы на выравнивание полов и формирование стяжки. Конструкция изделий предусматривает формирование внутренних полостей, которые могут иметь как круглое, так и полукруглое или овальное сечение. При этом полости позволяют снизить вес строительных элементов, не снижая их механическую прочность, позволяя иметь ряд существенных преимуществ, среди которых:

  • экономия материала на стадии производства;
  • снижение себестоимости;
  • простота монтажа;
  • высокие характеристики в области шумоизоляции и теплосбережения.

Пустотные плитные элементы по технологии изготовления делятся безопалубочные, облегченные и опалубочные. Процесс производства изделий включает в себя несколько этапов по размещении. Внутри опалубки или формы арматурной решетке, заливке бетонного раствора и его уплотнению. При этом изделия с облегченной конструкцией имеют на треть меньшую массу.

Длина плит перекрытий многопустотного типа, выполненных по регламенту стандарта ГОСТ 9561, находится в пределах от 1,5 до 9 метров, ширина изменяется от 1 до 1,8 метра. При этом масса изделий в зависимости габаритов составляет от 500 до 4000 кг. Для плит ПК масса изменяется в пределах от 610 до 1830 кг.

Для плит ПБ масса изменяется от 1910 до 3190 кг

Плиты облегченного типа имеют вес от 550 до 1700 кг

Пустотные плиты являются наиболее удобными и приемлемыми для строительства жилых зданий. Обеспечивая набор высоких эксплуатационных характеристик в области огнестойкости, прочности, теплопроводности, звукопоглащения, изделия позволяют удобно использовать каналы для прокладки электропроводки, обеспечивая максимальную экономию на стадии монтажных и отделочных работ.
