Какой толщины должна быть стяжка над водяным теплым полом

Важно знать чем залить теплый водяной пол

Водяные теплые полы в последнее время стали достаточно распространенными. Это – превосходное дополнение к имеющейся основной системе отопления. Обычно теплые полы делают в ванной комнате, на кухне, но встречаются они и в жилых комнатах – например, в детской, ведь малыши предпочитают играть на полу, а зимой эта поверхность холодная. Систему теплого водяного пола можно включать и выключать по собственному желанию.

После ее обустройства возникает необходимость заливки пола. В связи с этим, многих потребителей интересует, чем залить теплый водяной пол. Работа эта несложная, так что на услугах специалистов можно сэкономить.

Чем залить теплый пол

Стяжку для водяного теплого пола выполняют после прокладки труб, как на фото. При выполнении стяжки необходимо в точности следовать рекомендациям специалистов.

Что касается того, какой раствор можно использовать, то существует два варианта:

• специальные сухие смеси (полусухая стяжка)
• цементный состав (бетонная стяжка).

Каждый способ имеет свои достоинства и недостатки. Прежде чем окончательно решить, чем залить теплый водяной пол, нужно познакомиться с особенностями обоих видов стяжки.

Самым популярным и распространенным материалом для этого является бетон. Но для заливки теплого водяного пола обычный бетон не подходит. В этом случае рекомендуется использовать раствор с цементом марки не ниже М-300 и фракцией 3-5 миллиметров. Также стоит помнить, что сцепление у отсева лучше, чем у песка.

Чтобы стяжка через некоторое время не раскрошилась, в раствор обязательно добавляют пластификатор. Его расход составляет 0,6-1 литр на «квадрат». Использование пластификатора позволяет уменьшить толщину стяжки примерно до 30 миллиметров. Если же его не использовать, то слой бетона должен быть около 50 миллиметров.

До заливки необходимо определить места, где будут находиться деформационные швы – они станут компенсировать температурные расширения бетона (детальнее: Как заливать теплый пол: тонкости монтажа ). Если тонкая стяжка будет делаться в помещении сложной формы и площадью более 40 «квадратов», то вместо дополнительной армирующей сетки лучше использовать фибру, которая хорошо перемешивается и равномерно распределяется.

Особенности полусухой стяжки

Полусухая стяжка имеет немало преимуществ:

• стоимость сухой смеси меньше, чем бетонного раствора
• не требуется выравнивание пола
• после высыхания практически никогда не бывает усадки, трещин и прочих дефектов
• во время работы используется небольшое количество воды, поэтому вероятность ее протекания на нижний этаж практически исключена
• затвердевание и полное высыхание происходят быстрее, чем у бетона
• пористая структура повышает звуко- и теплоизоляцию.

Выполнение полусухой стяжки

При данном виде заливки, в отличие от классической, требуется меньше воды для приготовления раствора. По этой причине для застывания и полного высыхания стяжки необходимо меньше времени. Если делается такая заливка теплого водяного пола, то результат получается более прочным. Непременное условие — добавление полимерных модификаторов и обустройство армирующего слоя.

Выполняют полусухую стяжку с применением фиброволокна следующим образом. Сначала следуют подготовительные работы.

Они выполняются в следующей последовательности:

• очистка поверхности
• укладка гидроизоляционного слоя
• подготовка стен
• выставление маяков.

Пыль и мусор убирают полностью. Это легко сделать с помощью мощного пылесоса. Неровности поверхности зачищают, а щели и трещины заделывают раствором. Гидроизоляция нужна для защиты основания от проникновения влаги, а также она является звуко- и теплоизоляционным слоем. Гидроизоляционный слой укладывают на пол сплошным полотном.

Стены по периметру всего помещения изолируют от стяжки демпферной лентой. Что касается маяков, то их выставляют из цементного раствора или применяют особые Т-образные рейки.

Затем готовят раствор. При использовании готовых сухих смесей необходимо в точности следовать инструкции производителя. Чтобы проверить качество смеси, нужно взять небольшое ее количество в руку и сжать в кулаке. Если выступила влага, то в растворе много воды, а если комок остался целым, то качество хорошее.

Заливка и шлифовка

Заливка теплого водяного пола начинается после выставления маяков и приготовления раствора. Поверхность делят на отдельные зоны и заполняют смесью. Пол выравнивают правилом, движениями вправо-влево и на себя. Толщина слоя должна составлять не менее 30 и не более 40 миллиметров.

Технология заливки

Стяжка с армированием на теплый пол Операции по обустройству подложки рассмотрены на примере мокрого варианта. Последовательность действий:

1. Половое основание очищается от скопившегося мусора, после чего переходят к обустройству гидроизоляции.
2. На перекрытие из бетона застилается полиэтиленовая пленка кусками, укладываемыми внахлест с завертыванием на плоскость стен на 11-15 см.
3. По периметру посредством строительного степлера (клея ПВА) фиксируется демпферная лента.

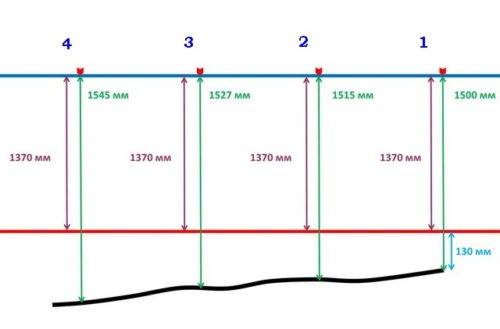

4. Если имеется хорошо различимый уклон, определяется требуемая для выравнивания толщина стяжки.
5. Поверх пленки монтируется теплоизоляционная подложка требуемой толщины, на нее укладывается армирующая сетка.
6. Кладутся элементы теплого пола согласно выбранной схеме.
7. Переходят к изготовлению раствора.
8. В завершении монтажных работ заливается сама стяжка.

Материалы для подложки

На черновую основу укладывается слой ППЭ, который выдерживает нагрев до 900 градусов При обустройстве основания водяного пола опытные строители действуют следующим образом:

1. На черновую основу укладывается специальная подложка из экструдированного пенопролистирола.
2. На нее монтируется лавсановая пленка (пароизоляция).
3. Она закрывается слоем из фольги.

Последний из перечисленных компонентов необходим для равномерного распределения тепла по всему полу в квартире.

Неплохой заменитель такой подложки – вспененный или экструдированный полиэтилен, не уступающий по своим характеристикам пенополистиролу. К отличительным чертам последнего относят очень низкую теплопроводность, по которой он уступает только минераловатным покрытиям. Стяжка для водяных теплых полов поверх изолирующего слоя превращается в нагревательный монолит значительной площади.

Поскольку пенополистирол, как и полиэтилен выдерживают нагрев до 900 градусов, водяные трубы укладываются непосредственно на половое основание без вреда для изолирующего материала. При изготовлении теплых полов по межпанельным перекрытиям берутся плиты пенополистирола толщиной около 20-30 мм. На первых этажах зданий, расположенных прямо над фундаментом, в качестве основания допускается использовать пенопласт. Для этого потребуются плиты толщиной не менее 100 мм. Другие материалы, которые согласно СНиП допускается применять как подложку:

• легкие и прочные пробковые покрытия;
• плиты на основе минеральной ваты (маты);
• ДВП;
• пенофол или пеноплекс.

Толщина защиты

Оптимальная толщина стяжки 5 — 7 см, но при армировании бетона его толщину можно уменьшить на 1,5 см Толщина стяжки для водяного теплого пола играет определяющую роль при формировании надежного защитного покрытия из раствора. От правильности подбора этого параметра зависит КПД котла. При сравнительно тонком слое снижается расход топлива, но с другой стороны теплоотдача от контура не очень высокая. Из-за этого прогрев получается неравномерным, что чревато постепенным разрушением защитного покрытия.

Толстый слой поглощает большую часть генерируемого тепла, заметно снижая КПД системы и увеличивая затраты на энергоресурс. Оптимальную толщину стяжки под теплые водяные полы выбирают исходя из внешних факторов:

• вид чернового основания – перекрытие из бетона, деревянный пол или просто грунт;
• устоявшийся температурный режим;
• предполагаемая высота потолков;
• величина уклона основания деревянного или другого пола;
• толщина монтируемых труб;
• вид используемых растворов.

Также принимается в расчет конфигурация самого помещения.

С учетом этих факторов специалисты различают 3 типа стяжки: минимальная – 2 см, формируемая с применением выравнивающих смесей (без армирования), а также оптимальная толщиной около 5-7 см и максимальная – до 17 см.

Согласно СНиП, для первого типа характерный параметр может быть увеличен до 30 мм, если под трубами прокладывается армирующая сетка. К максимальному варианту прибегают в исключительных случаях, когда основание пола очень неровное (в капитальном гараже, например).

Устройство стяжки под водяной теплый пол

Опытные отделочники для организации теплого пола предпочитают использовать традиционную заливку стяжки бетоном. Технология полусухой стяжки позволяет существенно уменьшить срок сдачи основания под финишную отделку, что является плюсом, но такой тип выравнивания пола имеет и существенные минусы по сравнению с обычным бетонированием:

• Даже при самом тщательном уплотнении сухой смеси в толще слоя остаются воздушные пробки, которые являются препятствием для прохождения тепловых волн от нагревателя. В итоге эффективность теплых полов резко падает;
• Особенно заметны потери, если полусухую стяжку выполняют на первом этаже. В этом случае коэффициент полезного действия равен 0,5.

Более плотная структура бетонного основания позволяет без помех проходить тепловым волнам, соответственно, для получения заданных параметров нагрева воздуха в помещении понадобиться гораздо меньше энергии, чем при функционировании в полусухой стяжке.

Необходимые материалы и инструменты

Прежде чем приступить к укладке теплого водяного пола в стяжку своими руками, потребуется приобрести следующие материалы:

• трубы сечением 16-25 мм из пластика, металлокерамики или меди;
• коллектор под расчетное число выходов;
• пенополистирольную подкладку с нанесенной на нее разметкой для монтажа;
• полиэтиленовую пленку;
• соединительные фитинги;
• армирующую сетку из стекловолокна, рекомендуемый размер ячеек — 3 мм;
• хомуты для крепления труб к основанию;
• демпферную ленту;
• цемент, лучше всего выбирать марку М500;
• песок карьерный;
• направляющие для маяков;
• фиброволокно;
• пластификатор для бетона.

Для работы потребуются следующие инструменты:

• емкость для приготовления смеси;
• ручной миксер;
• лазерный уровень;
• правило;
• строительный нож;
• измерительная рулетка;
• плоскогубцы;
• клей ПВА;
• мастерок.

Инструкция по устройству мокрой стяжки

При выполнении работ следует придерживаться определенной технологии:

• До начала работ необходимо освободить поверхность от пыли и грязи.
• В целях обеспечения гидроизоляции пола, поверхность застилается полиэтиленовой пленкой. Пленка укладывается внахлест, стыки проклеивают скотчем, у стен пленка поднимается на 150 мм.

Демпферная лента устанавливается на клей ПВА по нижней части стен. Используя лазерный уровень, на поверхности стен наносят горизонтальную отметку на высоте 1200 мм от пола. После чего находят точку максимума. Расчет слоев пола ведут от данной отметки, необходимо учесть толщину пенополистирольной основы или фольгированной подложки, сечение труб, высоту армирующей сетки и минимальную толщину заливки. Таким образом определяется высота стяжки над водяным теплым полом.

Линия стяжки.

• На поверхность укладывается утеплитель, который не позволит уходить теплу в толщу плиты перекрытия.
• Следом укладывается сетка, которая выполняет армирующие функции для стяжки.

• На расстоянии 50 мм от стены монтируют первый ряд труб, далее спираль раскручивают с зазором между соседними трубами не менее 120 мм.
• Хомутами трубы крепят в сетке.

Устанавливают направляющие для заливки раствора.

• Заливать раствор на готовое основание следует разом, без перерывов, поэтому для приготовления раствора потребуется большая емкость или несколько человек, которые будут постоянно готовить новые порции. Для стяжки рекомендуется использовать цемент и песок в пропорции 1 к 3, на каждый кубометр раствора необходимо добавлять 800-900 грамм фиброволокна, которое засыпается в смесь небольшими порциями. Объем воды равен примерно объему цемента, но оптимальное количество подбирается исходя из пластичности готовой смеси.
• Раствор готов, можно заливать основание. Работу начинают с дальнего угла и постепенно, разравнивая поверхность правилом по маякам, доходят до дверного проема.

• В течение двух недель необходимо ежедневно сбрызгивать свежую стяжку водой, чтобы не допустить растрескивания поверхности. После смачивания на пол укладывают полиэтиленовую пленку.
• Когда основание затвердеет, следует срезать со стены излишки полиэтиленовой пленки и демпферной ленты. Тогда же необходимо удалить маяки, заделать выемки раствором.

К настилу финишного покрытия приступают спустя 28 суток после заливки.

Настильная схема устройства теплого пола.

Отклонение от заданных параметров: последствия

Если сделать пол слишком толстым, температура будет ниже положенного. Причина – плохая теплоизоляция. Ее всегда можно увеличить, но тогда потребуется больше энергии. А еще могут возникнуть проблемы с регуляцией системы.

Если сделать слишком толстую изоляцию, при поступлении через утеплитель, теряется большое количество энергии.

Также бывают случаи, когда отдельные части полов теплые, а отдельные холодные (это касается водных конструкций). Скорее всего, тепло плохо распределяется по полу. В том месте, где нет труб, энергия не поступает к покрытию. Можно снизить такой показатель или монтировать дополнительную трубу.

Последняя проблема – если делать слой утеплителя очень тонким, есть риск повреждения стяжки.

Это интересно: Теплоизоляция пола в деревянном доме: разъясняем детально

Заливка стяжки по маякам

После того, как вы все подготовили и сделали опрессовку, можно приступать к заливке стяжки. Для этого по уровню выставляются «маячки».

Маяки – это просто холмики из какого-нибудь строительного материала, которые поддерживают направляющую, выставленную на нужном уровне. Чтобы при заливке бетон не растекался под направляющей, установите опалубок. Он должен стоять на каких-нибудь подставках, но ни за что нельзя его ставить на трубы теплоносителя. В продаже имеются специальные направляющие, которые нужно крепить раствором по уровню, и по этим «маячкам» стяжку выполнять гораздо легче. Далее, по установленным маякам происходит заливка раствора.
При заливке стяжка теплого пола необходимо утрамбовывать бетон, для чего можно использовать специальный вибратор для бетона, а если его нет, то подойдут обычные грабли или тяпка. Шаг за шагом трамбуем бетон вибратором, тяпкой или граблями, чтобы избавиться от пузырьков воздуха, которые ухудшают теплопроводность стяжка теплого пола.

Если не хотите возиться с маяками, залейте всю поверхность самовыравнивающим раствором.

Какая стяжка пола подойдет для теплого пола водяного типа

Два наиболее подходящих вида – полусухие версии и самовыравнивающиеся типы. Они не только позволяют подготовить поверхность для готового напольного покрытия, но и действуют так, чтобы поглотить тепло от UFH труб и направить его в пространство над полом. Они поддерживают комфортные, ровные температуры, а также сокращают потребление энергии, эксплуатационные расходы.

Стяжку следует укладывать как можно быстрее после установки UFH, чтобы свести к минимуму риск повреждения трубопроводов. Перед началом работ систему следует проверить на герметичность под давлением, а также поддерживать давление во время монтажа.

Алгоритм произведения работ

Качество бетонной стяжки зависит от правильности соблюдения существующих строительных норм и правил, нарушения технологии становятся причиной уменьшения прочности покрытия, несоблюдения горизонтальности и прочих строительных дефектов. Перед началом работ необходимо подсчитать количество необходимого материала, исходя из объема заливки. Процесс выполнения работ состоит из нескольких этапов.

1. Подготовка основания. Бетон всегда заливается на подготовленное основание. Это может быть утрамбованный гравий или песок (компенсируют вспучивание земли во время замерзания/размерзания), заводские бетонные плиты перекрытия. Основание очищается от строительного мусора, в плитах заделываются большие щели. При необходимости делается гидроизоляция. Для гидроизоляции применяются только прочные материалы, чаще всего используется рубероид. Гидроизоляция используется в случаях, когда бетонная стяжка делается по относительно ровным плитам.

   Подготовка основания

   Гидроизоляция бетонной стяжки

2. Армирование. Толщина металлических прутьев подбирается в зависимости от максимально возможных нагрузок. В жилых помещениях для армирования применяется сетка, нагрузки на пол незначительные, применение специальной строительной арматуры необязательно.

   Укладка армирующей сетки

1. Установка маяков. Есть несколько методов установки маяков, конкретный выбор зависит от предпочтения мастеров и эксплуатационных характеристик основания. На твердых железобетонных плитах маяки выставляются на бетонный раствор, на насыпных основаниях можно использовать металлические вертикальные стойки, которые вбиваются в основание.

   Установка маяков

2. Приготовление бетона. Материал может готовиться бетономешалкой или вручную. Мы расскажем оба метода, но при больших объемах работ целесообразнее пользоваться бетономешалкой. Объем бетономешалки — не более 0,5 м3, с очень большой трудно работать. Да и двигатель на них установлен трехфазный, а большинство индивидуальных построек имеет однофазную электрическую проводку.

   Приготовление бетона

Бетономешалка

1. Заливка бетоном и выравнивание поверхности. Качество выравнивания зависит от дальнейшего использования бетонной поверхности. Если она служит основанием для укладки финишных покрытий, то к плоскостям не предъявляются высокие требования, все неровности в дальнейшем устранятся цементно-песчаной стяжкой. Если бетон будет служить основным полом, то разбежность по углам помещения не должна превышать ± 1 см. Такие же жесткие требования к качеству бетонной стяжки предъявляются и при монтаже теплых полов.

Заливка пола бетоном

Стяжка по теплому полу под плитку

Для увеличения физической прочности бетона поверхности в период высыхания необходимо обильно смачивать его водой. Периодичность смачивания зависит от климатических условий. Быстрое высыхание бетона не позволяет химическим реакциям протекать в оптимальных условиях. Как следствие — показатели фактической прочности не соответствуют расчетным, а это чревато негативными последствиями.

Бетонная стяжка пола своими руками

Как сделать полусухую бетонную стяжку

Таблица. Расход материалов для приготовления бетонного раствора из цемента марки М-400.

Марка бетона	Расход цемента, кг/м куб. бетона	Расход воды, л/м куб. бетона	Песчано-гравийная смесь, кг/м куб.	Расход щебня, кг/м куб.	Водоцементное сотношение	Расход в относительных единицах
М-100	206	185	780	1177	0.89	1:0.89:3.78:5.71
М-200	287	185	751	1135	0.64	1:0.64:2.61:3.95
М-300	384	205	698	1055	0.55	1:0.53:2.43:2.74
М-400	492	205	661	1000	0.41	1:0.41:2.03:2.03

Инструменты для стяжки пола

Почему размер бетонного слоя имеет значение?

Размер данного слоя действительно имеет важное значение. Ведь стяжка призвана выполнить сразу 2 функции

Помимо основного своего задания: укрепления системы утепления, она выполняет ещё одну, не менее важную миссию.

Бетон легко поддаётся различным видам воздействия, поэтому он может как нагреваться за достаточно короткое время, так и быстро остывать.

Толщина стяжки

Толщина стяжки под теплый пол водяной должна быть определена таким образом, чтобы нижняя часть помещения прогревалась и остывала оптимальным образом.

Именно от толщины стяжки зависит то, сколько будет сохнуть стяжка, насколько экономичной, работоспособной и длительной будет система обогрева, а также то, как на будет реагировать на перемену температур внутри помещения.

Поверхности

Но водяное утепление требует не только труб, но и правильной укладки поверхности. Есть 2 варианта верхнего слоя для подобной системы обогрева. К первому варианту относится деревянный пол.

Такое покрытие легко кладётся, не возникает никаких проблем ни с монтажом, ни с подбором. Однако, его нельзя назвать экономичным, да и для складов оно едва ли подойдёт ввиду своей хрупкости.

Деревянное покрытие

Прежде всего необходимо знать, как делать стяжку пола, какая лучше и подойдет в особых условиях. В качестве альтернативы можно предложить такой вариант, как бетонная стяжка для теплого водяного пола. Для такой стяжки необходимо знать расход фиброволокна, в правильной пропорции развести сухую смесь.

Такое покрытие может варьироваться по толщине, поэтому следует быть внимательным при выборе габаритов данного слоя. При выполнении данной стяжки необходимо использование по периметру помещения демпферной ленты.

Бетонная стяжка

Именно о том, какая может быть толщина стяжки над водяным теплым полом мы и поговорим далее.

Выбор напольного покрытия

Ламинат имеет склонность деформироваться под воздействием влаги и высоких температур

После того как «пирог» будет сформирован, вам останется только оформить начисто ваш пол. Для этого нужно выбрать материал напольного покрытия с учётом его толщины. Если вы ошибётесь, то придётся пол переделывать заново, так как в процессе выполнения работ имеется вероятность повредить стяжку.

Что же касается непосредственно выбора самого материала, то лучше для тёплого пола подбирать те материалы, которые не боятся воздействия влаги или температуры. К ним относят керамическую плитку и керамогранит

К использованию ламината нужно подходить с большой осторожностью, так как он имеет склонность деформироваться под воздействием влаги и высоких температур

Лучше для тёплого пола подбирать керамическую плитку или керамогранит

Кстати, некоторые производители выпускают наборы для тёплых полов с приложением к ним уже готового напольного покрытия. В результате вы экономите время на его поиске, а ваш пол будет в этом случае составлять единый законченный комплекс. Подобным образом можно добиться весьма существенной экономии ваших денежных средств.

НА этом пока все, продолжение читайте в следующих обновлениях нашего интернет журнала «Так стелют пол». Удачного Вам ремонта Дамы и Господа!

Стяжка теплого пола толщина. Толщина покрытия

Толщина стяжки для теплого водяного пола, определяется исходя из особенностей размеров и назначения помещений. Так же на ее размер, влияет марка цемента или используемых смесей. В частных домах толщина теплого пола зависит от грунта, на который производится общая заливка бетона. Основные параметры толщины стяжек водяного теплого пола:

• Максимальная толщина стяжки, 15 -20 см. Точных параметров, каким должен быть слой, нет. Например, в жилых помещениях она должна выдерживать 2 кН/м² статической нагрузки. Поэтому верхний слой будет не меньше 4,5 см. Главное, что бы он покрывал трубы. Если диаметр предполагаемых труб не больше 2,5 см, толщина будет 5 – 6,5 (см). Для жилых комнат не стоит использовать толщиной более 10 (см). В помещениях с большой нагрузкой, таких как рестораны, кафе и т.п. – до 20 см. Для производственных, ангаров – используют от 20 см до 30 см. Такие заливки применяются, когда фундамент служит одновременно черновым полом. Используется монолит с армированием.
• Теплый пол водяной, высотой порядка 7 см – это средняя степень заливки. Для армирования используют тонкие арматурные прутья или армирующую сетку.
• Минимальная толщина стяжки – 2 см. При такой толщине используют самовыравнивающиеся растворы без армирования. Если применять обычные растворы, рекомендуется делать высоту до 4 см. Используется для труб диаметром до 2 см. Необходимым условием тонких слоев, будет наличие подготовленного чернового основания. Такие полы не предназначены для кухни, прихожей, санузлов и других помещений с большой нагрузкой.
