Как утеплить трубы отопления своими руками – выбор и монтаж трубной теплоизоляции

Согласно разделу 4 СП 61.13330.2012

4.1 Теплоизоляционная конструкция должна обеспечивать параметры теплохолодоносителя при эксплуатации, нормативный уровень тепловых потерь оборудованием и трубопроводами, безопасную для человека температуру их наружных поверхностей.

4.2 Конструкции тепловой изоляции трубопроводов и оборудования должны отвечать требованиям:

• энергоэффективности — иметь оптимальное соотношение между стоимостью теплоизоляционной конструкции и стоимостью тепловых потерь через изоляцию в течение расчетного срока эксплуатации;
• эксплуатационной надежности и долговечности — выдерживать без снижения теплозащитных свойств и разрушения эксплуатационные температурные, механические, химические и другие воздействия в течение расчетного срока эксплуатации;
• безопасности для окружающей среды и обслуживающего персонала при эксплуатации и утилизации.

Материалы, используемые в теплоизоляционных конструкциях, не должны выделять в процессе эксплуатации вредные, пожароопасные и взрывоопасные, неприятно пахнущие вещества, а также болезнетворные бактерии, вирусы и грибки, в количествах, превышающих предельно допустимые концентрации, установленные в санитарных нормах.

4.3 При выборе материалов и изделий, входящих в состав теплоизоляционных конструкций для поверхностей с положительными температурами теплоносителя (20 °С и выше), следует учитывать следующие факторы:

• месторасположение изолируемого объекта СП 131.13330;
• температуру изолируемой поверхности;
• температуру окружающей среды;
• требования пожарной безопасности;
• агрессивность окружающей среды или веществ, содержащихся в изолируемых объектах;
• коррозионное воздействие;
• материал поверхности изолируемого объекта;
• допустимые нагрузки на изолируемую поверхность;
• наличие вибрации и ударных воздействий;
• требуемую долговечность теплоизоляционной конструкции;
• санитарно-гигиенические требования;
• температуру применения теплоизоляционного материала;
• теплопроводность теплоизоляционного материала;
• температурные деформации изолируемых поверхностей;
• конфигурация и размеры изолируемой поверхности;
• условия монтажа (стесненность, высотность, сезонность и др.);
• условия демонтажа и утилизации.
• Теплоизоляционная конструкция трубопроводов тепловых сетей подземной бесканальной прокладки должна выдерживать без разрушения:
• воздействие грунтовых вод;
• нагрузки от массы вышележащего грунта и проходящего транспорта.
• При выборе теплоизоляционных материалов и конструкций для поверхностей с температурой теплоносителя 19 °С и ниже и отрицательной температурой дополнительно следует учитывать относительную влажность окружающего воздуха, а также влажность и паропроницаемость теплоизоляционного материала.

4.4 В состав конструкции тепловой изоляции для поверхностей с положительной температурой в качестве обязательных элементов должны входить:

• теплоизоляционный слой;
• покровный слой;
• элементы крепления.

4.5 В состав конструкции тепловой изоляции для поверхностей с отрицательной температурой в качестве обязательных элементов должны входить:

• теплоизоляционный слой;
• пароизоляционный слой;
• покровный слой;
• элементы крепления.

Пароизоляционный слой следует предусматривать также при температуре изолируемой поверхности ниже 12 °С. Устройство пароизоляционного слоя при температуре выше 12 °С следует предусматривать для оборудования и трубопроводов с температурой ниже температуры окружающей среды, если расчетная температура изолируемой поверхности ниже температуры «точки росы» при расчетном давлении и влажности окружающего воздуха.

Необходимость установки пароизоляционного слоя в конструкции тепловой изоляции для поверхностей с переменным температурным режимом (от «положительной» к «отрицательной» и наоборот) определяется расчетом для исключения накопления влаги в теплоизоляционной конструкции.

Антикоррозионные покрытия изолируемой поверхности не входят в состав теплоизоляционных конструкций.

4.6 В зависимости от применяемых конструктивных решений в состав конструкции дополнительно могут входить:

• выравнивающий слой;
• предохранительный слой.

Предохранительный слой следует предусматривать при применении металлического покровного слоя для предотвращения повреждения пароизоляционных материалов.

Для чего нужно утеплять уличные коммуникации?

Казалось бы – это лишнее занятие. Ну, допустим расположение труб отопления на открытом воздухе, от дома к котельной, невозможно провести иначе. Но ведь они всегда горячие, так зачем их еще и защищать от холода?

На самом деле, теплоизоляция трубы на улице просто необходима. Тепло поступающее по магистрали, на холоде «теряется» в пути. То есть труба, даже в мороз не замерзнет, если в ней течет горячая жидкость. Но КПД отдачи, снизится, и соответственно повысится расход энергии и как следствие цены, затрачиваемые на отопление.

Особенно это касается системы ГВС. При изоляции трубы на улице, прежде всего, преследуется цель поддержать температуру. Такие же меры, не будут лишними, для магистральных трубопроводов в автономном отоплении дома.

Нужно ли утеплять трубы отопления и что это дает?

Теплоизоляция для труб отопления позволяет:

уменьшить потери тепла в тех местах, где трубы проходят по земле, смонтированы воздушным (наземным) способом или расположены в неотапливаемом помещении;

предотвратить замерзание жидкости, которая является теплоносителем (размерзание чревато прорывом трубы);

снижение вероятности появления коррозии на поверхности трубы (для металлических трубопроводов);

экономия средств на обогрев дома.

Таким образом, чем надежнее будет утеплена система отопления, тем больше тепла достанется пользователю (выше КПД), и тем меньше придется платить за газ для отопления (или за электричество, если электрокотел).

Ввиду того, что по системе отопления движется теплоноситель, задача трубного утепления сводится к минимизации теплопотерь и предотвращения разрыва системы вследствие ее перемерзания.

Популярным решением в этом случае является применение теплоизоляционных материалов. Это наиболее бюджетный и простой с точки зрения самостоятельной реализации способ утепления.

Материалы для тепловой изоляции трубопроводов

В настоящий момент на рынке предлагается большой выбор материалов, которые могут использоваться для изоляции трубопроводов. Каждый из них имеет свои преимущества и недостатки, а кроме этого и особенности применения. Для правильного выбора теплоизолятора необходимо все это знать.

Полимерные утеплители

Когда стоит задача создать эффективную систему теплоизоляции трубопроводов, чаще всего внимание обращают на полимеры на вспененной основе. Большой ассортимент позволяет подобрать подходящий материал, благодаря которому можно обеспечить эффективную защиту от внешней среды и исключить потери тепла.Если говорить более подробно о полимерных материалах, то из доступных на рынке можно выделить следующие

Пенополиэтилен.

Главной характеристикой материала является невысокая плотность. Кроме того, он пористый и обладает высокой механической прочностью. Этот утеплитель применяют для изготовления цилиндров с разрезом. Их монтаж могут выполнить даже люди, далекие от сферы теплоизоляции трубопроводов. Однако, для этого материала характерен один недостаток: конструкции, выполненные из пенополиэтилена, обладают быстрым износом и вдобавок к этому имеют слабую термостойкость.

Если для тепловой изоляции трубопроводов выбраны цилиндры из пенополиэтилена, то особое внимание необходимо обращать на их диаметр. Он должен соответствовать диаметру коллектора

Учитывая это правило при выборе конструкции утепления, можно исключить самопроизвольное снятие кожухов из пенополиэтилена.

Пенополистирол.

Главной особенностью этого материала является эластичность. Также для него характерны высокие показатели прочности. Защитные изделия для теплоизоляции трубопроводов из этого материала выпускают в виде сегментов, которые своим видом напоминает скорлупу. Специальные замки используются для соединения деталей. Они имеют шипы и пазы, благодаря которым обеспечивается быстрота монтажа этих изделий. Использование скорлупы из пенополистирола с техническими замками исключает возникновение после монтажа «мостиков холода». Кроме этого, при установке нет необходимости в использовании дополнительного крепежа.

Пенополиуретан.

Этот материал применяют главным образом для предустановленной тепловой изоляции трубопроводов тепловых сетей. Однако использовать его можно и для утепления бытовых систем трубопроводов. Этот материал выпускается в виде пены или скорлупы, которая состоит из двух или четырех сегментов. Утепление методом напыления обеспечивает надежную теплоизоляцию с высокой степенью герметичности. Применение такого утепления наиболее подходит для систем коммуникаций, отличающихся сложной конфигурацией.

Используя для теплоизоляции трубопроводов тепловых сетей ППУ в виде пены, необходимо знать о том, что она разрушается под воздействием ультрафиолетовых лучей. Поэтому, чтобы изоляционный слой прослужил долго, необходимо обеспечить его защиту. Для этого поверх пены наносят слой краски или укладывают нетканое полотно с хорошей проницаемостью.

Волокнистые материалы

Утеплители этого типа представлены в основном минеральной ватой и ее разновидностями. В настоящий момент среди потребителей они наиболее популярны в качестве утеплителя. Материалы этого типа также хорошо востребованы, как и полимерные материалы.Для тепловой изоляции, выполняемого с применением волокнистых утеплителей, характерны определенные преимущества. К таковым можно отнести следующие:

• незначительный коэффициент теплопроводности;
• стойкость теплоизоляционного материала к воздействию таких агрессивных веществ, как кислоты, щелочи, масло;
• материал в состоянии без дополнительного каркаса поддерживать заданную форму;
• стоимость утеплителя довольно приемлемая и доступна для большинства потребителей.

Обращаем внимание, что во время работ по тепловой изоляции трубопроводов такими материалами необходимо исключить сжимание волокна при укладке утеплителя

Также важно обеспечить защиту материала от воздействия влаги

Изготавливаемые из полимерных и минераловатных утеплителей изделия для тепловой изоляции в некоторых случаях могут покрываться фольгой из алюминия или стали. Использование таких экранов обеспечивает снижение рассеивания тепла.

Скорлупы ППУ пенополиуретановые

Скорлупы из жесткого пенополиуретана — это плотные сегменты или полуцилиндры с замками на «четверть» для труб большого диаметра и с продольным разрезом, и самоклеящимся клапаном для более мелких труб. У этого вида теплоизоляции достаточно много преимуществ:

• Высокие характеристики прочности;
• Устойчивость к агрессивным химическим средам, грибковой инфекции, к поражению микроорганизмами;
• Экологичность.

К минусам изделий из ППУ относится неустойчивость жесткой скорлупы к ультрафиолетовым лучам. Солнечные лучи способны размягчать структуру, что постепенно приводит к рассыпанию. Проблема решается просто — устройство надежной защиты.

Скорлупы из жесткого пенополиуретана

На рынке строительных материалов представлены скорлупы разных видов. Производители выпускают их с покрытием и без. Вторые подходят для трубопроводов, проходящих в грунте, через помещение, имеющих кожух. Первый вид скорлуп предназначен для труб, эксплуатирующихся под открытым небом. Покрытие защищает их от УФ-излучений, случайных механических повреждений, вандализма.

Оболочку делают:

• Из алюминиевой фольги;
• Стеклопластика;
• Фольги армированной.

Внимание! Область применения скорлуп ППУ, выдерживающих температуру в пределах 120-150 градусов С, не только отопительная система и трубопроводы с горячей водой, но и холодильная техника.

Виды трубной теплоизоляции

Тепловая изоляция трубопроводов выполняется разными материалами. Их выбор зависит от многих факторов, в числе которых назначение и местоположение магистралей, их диаметр, стоимость, условия эксплуатации. Например, для подземной прокладки выбирают утеплитель, не боящийся влаги, а для изоляции отопительных труб – такой, который не по вкусу грызунам, стремящимся в холодное время года обосноваться поближе к теплу.

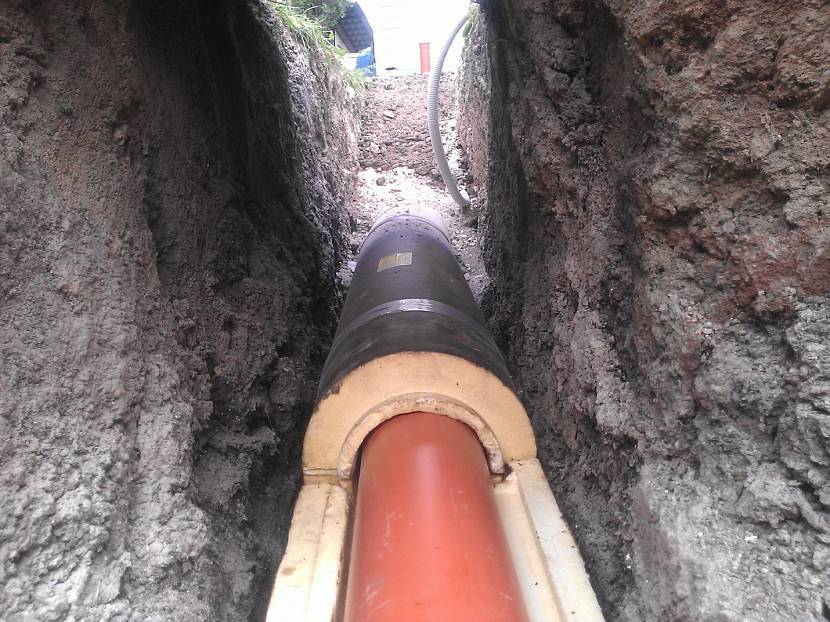

Теплоизоляция подземной магистрали

Но независимо от всех этих факторов любой трубный утеплитель должен отвечать следующим требованиям:

• обладать невысокой теплопроводностью, чтобы удерживать тепло внутри и не пропускать холод;
• не впитывать в себя влагу, которая ухудшает теплоизоляционные свойства материала;
• противостоять воздействию огня или обладать способностью к самозатуханию;
• быть устойчивым к механическим воздействиям;
• легко монтироваться как на строящиеся, так и на уже существующие коммуникации.

Далеко не все теплоизоляционные материалы могут похвастать всеми перечисленными достоинствами. Поэтому тепловая изоляция для труб может выпускаться с защитной оболочкой, армированием, огнестойкой или влагозащитной пропиткой.

Рассмотрим подробнее все виды таких утеплителей.

Трубка ENERGOFLEX SUPER-2 толщиной 20мм

Теплоизоляция для труб Энергофлекс с толщиной стенки 20 мм выпускается в виде трубок по 2 метра. Применяется в системах водоснабжения и отопления с пластиковыми или стальными трубами. Коэффициент теплопроводности λ Вт/(м-ºС): при 10ºС – 0,038; 20ºС – 0,039; 30ºС – 0,040.

Артикул	Внутренний диаметр, мм	Толщина стенки, мм	Цена с НДС [руб/шт]*	Корзина
EFXT022202SU	22	20	74,99
EFXT025202SU	25	20	80,25
EFXT028202SU	28	20	84,67
EFXT035202SU	35	20	96,97
EFXT042202SU	42	20	102,19
EFXT045202SU	45	20	106,25
EFXT048202SU	48	20	113,79
EFXT054202SU	54	20	128,89
EFXT060202SU	60	20	136,43
EFXT064202SU	64	20	145,50
EFXT076202SU	76	20	168,38
EFXT089202SU	89	20	250,22
EFXT110202SU	110	20	299,00
EFXT114202SU	114	20	307,11
EFXT133202SU	133	20	351,24
EFXT160202SU	160	20	413,36

*Существует гибкая система скидок

С теплоизоляцией также покупают:

Рулоны Энергофлекс для больших диаметров Трубки Energoflex Super Protect для теплого пола Аксессуары для теплоизоляции Энергофлекс Трубы полипропиленовые для водоснабжения и отопления Радиаторы отопления Резак для труб Трубы канализационные Трубы ПВХ

Рекомендации по утеплению

При выборе типа изоляции важен не только материал, но и толщина утепляющего слоя. Она зависит от того, будет выполняться теплоизоляция труб на улице или в доме. В первом случае разность температур теплоносителя и окружающей среды слишком велика, а значит, понадобится большая толщина. Обычно она лежит в пределах 40—80 мм в зависимости от климатических условий в зимнее время. В здании перепад температур меньше и обычно хватает слоя вспененного полиэтилена от 9 до 20 мм.

Самоклеящиеся рукава Энергофлекс монтируются весьма просто и быстро. Изделие просто надевается на трубу, потом из продольного разреза удаляется защитная пленка и края склеиваются встык нажатием руки. Теплоизоляционные рукава других производителей необходимо предварительно разрезать, надеть на трубопровод и соединить специальным клеем, продающимся отдельно. Применять обычный канцелярский скотч или проволоку не рекомендуется.

Устройство утепления на улице несколько сложнее. Удобно монтируется теплоизоляция из оцинкованных кожухов (скорлуп) или полуцилиндров из пенопласта и полиуретана. Сегменты прикладываются к трубе с двух сторон, а затем охватываются бандажами или хомутами. Следующая пара вставляется в предыдущую по принципу «паз – шип», стыки дополнительно уплотняются. Другое дело – устройство теплоизоляции из прошивных матов или рулонных материалов, тут придется наложить на трубу целый пирог, показанный на схеме:

Такими же способами осуществляется теплоизоляция труб в земле, только желательно перед прокладкой подготовить подушку из песка толщиной 50—100 мм, дабы не повредить верхний гидроизоляционный слой. Если же производится монтаж ППУ скорлуп, то можно спокойно обойтись и без подушки.

Изоляция и СНиПы

СНиПы – это разновидности нормативных документов. В производстве они получили достаточно широкое распространение. Благодаря использованию СНиПов есть возможность выполнить теплоизоляцию по всем нормам относительно плотности. Учитывается и такой показатель, как коэффициент теплопроводности для различных типов.

Например, отдельные требования СНиП предъявляют к поверхностям, которые имеют температуру не больше 12 градусов. В данном случае обязательным требованием становится наличие пароизоляционного слоя.

Расчёт проводится по специальной процедуре с поверхностями, у которых нет определённого температурного режима. И которые слишком быстро меняют технические характеристики.

Дополнительные способы

По законам физики, перемещение воды под давлением способствует тому, что она не может затвердеть из-за холодной температуры. Это значит, что если сделать большое давление, то это предотвратит проблемы с водоснабжением. В систему монтируется особый ресивер, выполняющий функцию постепенного повышения давления. Когда оно достигнет отметки в три атмосферы, о проблеме образования льда можно даже не задумываться. По приходу весны, функционирование системы можно восстановить к обычному состоянию, попросту убрав ненужное давление.

Полезно знать: трубы готовы к большим нагрузкам, которые возникнут при увеличенной силе циркуляции воды.

Такой процесс лучше выполнять с использованием насосов погружного типа, которые способны достигнуть давления в трубопроводе до семи атмосфер. Необходимо осмотреть, чтобы под давлением были все узлы системы подачи воды. Это сделать очень легко, довольно будет попросту вмонтировать обратный клапан расположения вблизи насоса.

Описание и технические характеристики пенополиуретана

Утепление пенополиуретаном подходит и для металлических и для пластиковых систем отопления, расположенных на открытом воздухе.

Этот материал подходит для утепления на улице труб различного диаметра и еще называется «скорлупой». Материал также с одной стороны покрыт алюминиевой фольгой, чтобы уменьшить общую теплопроводность покрытия.

Однако стоит заметить, что по сравнению с другими видами, утепление при помощи пенополиуретана происходит обмоткой труб даже не в три слоя, а минимум в пять, а лучше в восемь.

Придется заматывать минимум в пять слоев, чтобы достичь нужного результата, а это приведет к дополнительным тратам.

Еще один минус пенополиуретана – минимальная защита от морозов и тепловых потерь.

Каждый в праве выбирать подходящий, по его мнению, утеплитель, главное не экономить и серьезно подойти к вопросу, чтобы тепло дошло до получателя, а не уходило на обогрев воздуха на улице.

Заметьте, что правильно выбранный утеплитель для труб на открытом воздухе может существенно продлить срок работы отопительной системы и ее эффективность!

Требования к изоляции

Тепловая изоляция труб предусматривает под собой ряд технических нормативных документов, соблюдение которых обязательно при проектировании, монтаже и эксплуатации инженерных систем жилых и общественных зданий, и прочих объектов различного назначения.

Более подробная информация изложена на сайте:

https://www.ktto.com.ua/norm/teplo_pot

Следует отметить, что под промышленной теплоизоляцией имеется ввиду теплоизоляция трубопроводов, емкостей, а также оборудования и резервуаров.

Термоизоляцию осуществляют для предупреждения охлаждения присутствующей в трубах жидкости либо во избежание формирования на оборудовании конденсата. Если теплопотери не столь важны, то данный технологический процесс необходим для соблюдения ТБ.

Различные версии изоляторов рассматриваются для изоляции труб, используемых для транспортировки газа.

Теплоизоляцию газопровода осуществляют посредством специального лака или краски, но обычно прибегают к современным защитным материалам, отвечающим всем предъявляемым для этого требованиям, а именно:

• изолятор для газопровода должен быть наделен потенциалом монолитного, равномерного его устройства на трубу;
• материал для теплоизоляции трубопровода должен характеризоваться низким коэффициентом водопоглощения и обладать высокими гидроизоляционными качествами;
• предохранять конструкцию от разрушительного ультраизлучения.

Технология и монтаж утеплителей в быту — лучшие варианты

Владельцам частных домов для экономии финансовых средств на обогреве помещений нередко приходится решать, чем изолировать трубы отопления, рассматривая различные виды изоляции трубопроводов. При этом теплосети могут располагаться в любом месте индивидуального участка: внутри дома или хозяйственной пристройки, под землей или на ее поверхности.

Рис. 18 Нанесение Теплокраски

Утепление труб отопления на улице

Решая, как утеплить трубы отопления на улице своими руками, следует в первую очередь рассматривать ПЭ оболочки подходящего внутреннего диаметра с закрытыми ячейками. Они имеют поверхностную пленку различных цветов, чтобы закрыть продольный шов, используют скотч, скобы, самоклеющиеся разновидности трубок или любой клей для полиэтилена. ПЭ трубки в зависимости от удобства использования приобретают стандартной длины 2 или 10 м, работы по монтажу проводят в следующей последовательности:

• Очищают трубопровод от грязи и пыли и одевают на него ПЭ трубку необходимого размера, когда шов собираются промазывать клеем, его размещают вверху.
• Если используют не самоклеющуюся разновидность, промазывают стенки продольного разреза клеем и соединяют их до полного высыхания, затем переворачивают оболочку швом вниз.
• Аналогичным образом склеивают между собой торцы целых трубок или обрезанных участков, получая в результате работы цельную и эстетически красивую защитную оболочку.

Рис. 19 Монтаж ПХ трубок – основные этапы

Утепление труб отопления в неотапливаемом помещении

Внутри помещений для утепления трубопроводов можно использовать более дешевые в сравнении с рассмотренным выше вариантом ПЭ трубки с открытыми ячейками, также нередко применяют варианты монтажа защиты с фольгированным поверхностным слоем. Некоторые производители, к примеру Энергофлекс, реализуют вместе со своими трубками специальный клей для соединения ПЭ изделий и дополнительный инструмент в виде специального ножа для резки ПЭ оболочек и пластикового стусла для обрезания трубок прямо или под углом 45 градусов.  ПЭ теплоизоляция для труб отопления в квартире или частном доме бренда Энергофлекс монтируется следующим образом:

• В трубке дополнительно прорезают выделенный продольный шов специальным ножом.
• Раздвигают шов и помещают изделие на трубу.
• Скрепляют края швов специальными пластиковыми зажимами в виде полуколец, для этого их соединяют вместе и вставляют зажимные скобы в количестве 4 — 5 штук на один погонный метр.
• Если необходимо изолировать угловой фрагмент трубопровода, поступают следующим образом:

1. В специальное стусло вставляют обрезок трубы и вырезают серединный фрагмент, а также обрезают торцы соединяемых элементов под нужным углом.
2. Склеивают между собой полученные детали, промазав их кромки специальным клеем Энергофлекс.
3. Обрезают полученный угловой элемент вдоль специальным ножом, промазывают его продольные торцы клеем и одевают детали на угол трубопровода, половинки можно обмотать скотчем на 2 — 3 часа до высыхания клея, после чего фасонный узел готов к эксплуатации.

Рис. 20 Монтаж углового элемента изоляции Энергофлекс внутри здания

Зачем нужна теплоизоляция отопительных магистралей

Теплоизоляция магистральных трубопроводов решает несколько задач одновременно. А именно:

• Повышение КПД системы. Сохранение тепла во время транспортировки значительно повышает коэффициент полезного действия системы. Это, в свою очередь, экономит затраты на топливо на единицу поставляемого тепла. Чем меньше потери энергии при транспортировке, тем меньше сжигается топлива, тратится электроэнергии.
• Качественная теплоизоляция для труб отопления позволяет проложить магистраль выше точки замерзания грунта. В условиях суровых российских зим такая возможность снижает затраты на земляные работы, плюс упрощается доступ к магистрали в случае необходимости проведения ремонтных работ.
• Проведение теплоизоляции для труб отопления защитит систему от размораживания в случае аварийной ситуации в морозы. Это даст дополнительные несколько часов для устранения неполадок (или для спуска воды из системы) и позволит сохранить в целостности трубы и радиаторы.
• Защитный слой сохранит коммуникации от разрушительного воздействия атмосферных факторов. Коррозия является основным фактором разрушения любых коммуникаций. Она значительно сокращает срок службы трубопроводов.
• Защита от перепада температур предотвратит образование конденсата на трубах, которые проложены по не отапливаемым помещениям. Это не только сохранит от коррозии сами трубы, но и защитит от ненужной влаги перекрытия, подвальные и чердачные помещения.

Виды материалов для теплоизоляции труб отопления

Технические решения изоляции труб различаются конструктивно, материалами и характеристиками.

Минеральная вата

Техническая изоляция из каменной ваты базальтовых пород для утепления высокотемпературных трубопроводов выпускается в навивных цилиндрах, плитах и матах, в том числе с односторонним фольгированием. Она химически инертна, биостойка, негорюча, имеет теплопроводность порядка 0,04 Вт/м*К и плотность 100-150 кг/м3.

Пенопласт и пенополистирол

Теплоизоляционные материалы из экструзионного пенополистирола и пенопласта изготавливают в виде плит, сегментов в форме полуцилиндров. Они используются для защиты внутридомовых теплопроводов, сборки закрытого или П-образного короба при прокладке трубопровода в грунте.

Изоляция имеет плотность 35-40 кг/м3, коэффициент теплопроводности около 0,035-0,04 Вт/м*К и низкое водопоглощение, не подвержена гниению, удобна в монтаже. К минусам можно отнести горючесть, узкий диапазон рабочих температур от -600 до +750С. Трубы необходимо обрабатывать антикоррозийным составом перед монтажом в грунте, при открытой прокладке нужно защищать утеплитель от УФ-лучей.

Пенополиуретан

Для утепления труб отопления используются скорлупы ППУ с фольгированным покрытием и без него. Материал отличается низкой теплопроводностью 0,022-0,03 Вт/м*К и водопоглощением за счет закрытой ячеистой структуры, высокой прочностью, длительным сроком службы, не подвержен гниению, быстро монтируется. Скорлупы без покрытия применяются только в помещениях, так как пенополиуретан разрушается под воздействием УФ-лучей.

Утепление трубопроводов большого диаметра может выполнятся с помощью напыляемой пенополиуретановой изоляции. Она имеет повышенную плотность и огнестойкость, значительно сокращает теплопотери благодаря сплошному покрытию без «мостиков холода».

Вспененный синтетический каучук

Каучуковая техническая теплоизоляция производится в рулонах и трубках. Она негорюча, экологически безопасна, стойка к химическим, биологическим воздействиям, имеет плотность 65 кг/м3 и теплопроводность 0,04-0,047 Вт/м*К.

Материалы используются для утепления трубопроводов в помещениях, прокладываемых надземным и подземным способом, могут иметь алюминизированное покрытие для защиты от механических повреждений, УФ-лучей. Основной недостаток — высокая стоимость.

Вспененный полиэтилен

Теплоизоляция для труб отопления из вспененного полиэтилена с упругой пористой структурой используется в любых условиях, не впитывает воду, сохраняет низкую теплопроводность 0,032 Вт/м*к при изменениях температуры. Она выпускается в формате трубок, рулонов, матов, легко и быстро устанавливается.

Материал применяется в помещениях, тепловых пунктах, при прокладке труб на открытом воздухе, в грунте. При надземном монтаже необходимо предусмотреть покровный слой, при подземном — кожух.

Критерии выбора теплоизоляции

Чтобы разобраться, чем утеплить теплотрассу на улице, необходимо учитывать несколько параметров:

• Теплопроводность (она должна быть высокой, чтобы справляться с влажностью окружающей среды).
• Пористость (лучше выбирать материалы с мелкими порами, в которые не сможет просачиваться жидкость).
• Устойчивость к биоразложениям (если данный показатель высок, то материал будет практически не подвержен влиянию насекомых, грибков и других микроорганизмов)ю
• Огнеустойчивость (материал не должен быть легко воспламеняемым и горючим).
• Термоустойчивость (данный показатель указывает на температуры, которые не будут существенно влиять на функционирование теплоизоляции).

Чтобы правильно выбрать материал нужно учесть все особенности местности, где находится теплопровод, и сопоставить их с характеристиками теплоизоляции.

Правила выбора

На территориях, где климатические условия колеблются от высоких до низких температур, требуется использовать утеплитель для труб отопления и водопровода.

Применяемые материалы должны отвечать следующим требованиям:

• показатели теплопроводности должны быть минимальны;
• устойчивость к химическим, биологическим, механическим воздействиям;
• негорючесть;
• безопасность для людей и окружающей среды;
• значение температуры плавления должно быть выше значения температуры теплоносителя;
• продолжительный период эксплуатации;
• простота монтажа;
• отличные герметизирующие качества;
• приемлемая цена.

Широкий ассортимент представленных на рынке утепляющих материалов каналов для отопления позволяет сделать выбор исходя из потребностей и желаний человека.

Трубный утеплитель выбирается с учетом таких правил:

принимается во внимание сечение трубы;
анализируются условия функционирования отопительной системы помещения;
учитывается температуры используемого носителя тепла.

Утеплитель для труб разного диаметра подбирается применительно к монтажу. Для трубопровода с небольшим диаметром стоит выбирать материалы цилиндрической или полуцилиндрической формы, которые будут надеваться на него. На трубы с большим сечением предусмотрено применение теплоизоляционных материалов, которые выпускаются большими упаковками в виде рулонов.

Трубчатый утеплительный материал производится жесткой формы или возможен мягкий утеплитель свободной формы.

Обратите внимание: утеплитель жесткой формы способствует предотвращению механических повреждений благодаря плотной структуре

Как выбрать материал для теплоизоляции

Для правильного выбора утеплителя необходимо учитывать следующие моменты:

• где проложен трубопровод и какова его конфигурация;
• финансовые возможности;
• температуру теплоносителя;
• диаметр труб.

Промышленность предлагает несколько кардинально разных видов утеплителей для трубопроводов. Кроме отопительных систем, хороший хозяин заботится об утеплении водопровода, канализации. Разработаны специальные требования для утеплителей, которые официально закреплены в документе «Тепловая изоляция оборудования и трубопроводов» или СНиП 2.04.14-88.

Согласно этому документу, материал для утепления труб должен обладать следующими качествами:

• Низкой теплопроводностью. Чем ниже теплопроводность изоляционного материала, тем меньше потери тепла при транспортировке носителя, тем дольше труба не остынет в случае форс-мажора. Низкая теплопроводность – это основополагающая характеристика для утеплительных материалов.
• Термостойкость – способность утеплителя сохранять неизменными свои физические качества при температурных максимумах и минимумах, а также не вступать в химические реакции с контактными материалами и веществами. Другими словами, утеплитель не должен деформироваться под действием температур или выделять (поглощать) какие либо вещества.
• Показатель водопоглощения. Изоляционный материал должен быть сам устойчив к действию атмосферной влаги и не должен пропускать эту влагу к трубам.
• Воздухопроницаемость. При эксплуатации в уличных условиях теплоизолятор не должен забиваться пылью, песком. Некоторые виды изоляционных материалов соответствуют этим требованиям изначально, другим требуется дополнительная защита (например, мягким пористым материалам).

Как вычислить оптимальную толщину утеплительного слоя

В расчете оптимальной толщины утеплителя используют многоступенчатые сложные формулы. Для утепления домашних коммуникаций они вряд ли будут полезны. Здесь больше пригодятся справочные данные из специального Свода Правил по проектированию тепловой изоляции или СП 41-103-2000. Этот документ содержит необходимые таблицы соотношений диаметра трубопровода и толщины теплоизоляции для таких труб (в зависимости от планируемого температурного режима эксплуатации магистрали).

Последний нюанс при расчете толщины теплоизоляции для труб – это поправка на будущую усадку минеральной ваты. Коэффициент усадки материалов является справочной, неизменной величиной для каждого вида утеплителя. Для расчета необходимой толщины с поправкой на коэффициент есть специальная формула.

Однако если вы никогда не сталкивались с подобными расчетами, то лучше воспользоваться специальной программой для windows или онлайн калькуляторами на тематических сайтах.

Для расчетов вам понадобятся: значение величины диаметра труб, коэффициент уплотнения материала (табличное значение) и требуемое значение толщины утеплителя по таблице из Свода Правил.

Заключение

У каждого из перечисленных теплоизоляционных материалов существуют разновидности, позволяющие подобрать утепляющий материал, максимально отвечающий требованиям конкретных условий эксплуатации. Кроме того, существуют и другие материалы, использующиеся в качестве утеплителя трубопроводов, как традиционные, так и современные высокотехнологичные, использующиеся в отраслях производства с повышенными требованиями к температурному режиму теплоносителя.

Рынок материалов для утепления достаточно широк, чтобы, проанализировав конкретные условия, сделать оптимальный выбор теплоизоляции.
