Винтовой фундамент – технология монтажа, этапы установки

Преимущества и недостатки

Типы свайного фундамента разделяют в первую очередь по способу устройства на забивные, набивные и винтовые. Каждая модель конструктивного элемента характеризуется своими особенностями.

К общим достоинствам всех типов свай следует отнести следующие:

1. Применимость для всех типов грунтов и рельефов любой сложности. Там, где закладка ленточного или плитного основания будет неэффективной или нецелесообразной, используют опоры.

   Свайные фундаменты можно строить на неустойчивых, переувлажненных грунтах, участках с риском оползней или подтопления, заболоченных территориях, а также на склонах и впадинах.

2. Экономическая целесообразность. Закладка одиночных силовых элементов, связанных в единую конструкцию обвязкой, обходится на 30–40 % дешевле, чем строительство плитного или ленточного заглубленного основания.
3. Возможность подобрать силовой элемент для любых условий. Популярность свайной технологии обусловила рост предложений от производителей свай. Сегодня можно подобрать опоры с несущей способностью от 0,8 до 15 и более тонн, а для глубокой закладки используются составные элементы.
4. Небольшой объем земляных работ. Если в случае с заглубленным ленточным или плитным основанием нужно рыть котлован на проектную глубину, то для устройства набивных свай достаточно пробурить скважины в грунте, а забивные и винтовые столбы погружаются в почву посредством силового воздействия.

Недостатки свайной технологии:

1. Сложность инженерных расчетов. Технология свайного фундамента может удовлетворить практически все гидрогеологические и проектные условия, но для этого потребуется провести ряд инженерных вычислений. Перед проектированием конструктору необходимо изучить нормативные требования к строительству фундаментов, что учесть возможные нюансы для каждого типа опор.
2. Трудоемкость работ по обустройству подвальных помещений. Организовать строительство подземных помещений в пространстве между силовыми элементами возможно, но это приведет к значительному удорожанию проекта, которое практически перекроет выгоду от применения свайной технологии.

Для частного дома

Частные жилые дома и коттеджи отличаются сравнительно небольшим весом по сравнению с многоэтажками и промышленными объектами. Эта особенность позволяет отказаться от закладки дорогостоящего железобетонного ленточного или плитного основания в пользу заводских или самодельных свай.

Преимущества свайной технологии для частного строительства:

• возможность закладки фундамента своими руками (винтовые, набивные сваи);
• при необходимости доступны способы усиления основания (при строительстве пристроек, увеличении этажности, замене перекрытий в доме и т.д.);
• ремонтопригодность.

Почему не стоит строить частный дом на свайном фундаменте:

• значительные теплопотери за счет подъема дома над уровнем земли;
• трудоемкая процедура инженерных расчетов;
• на участке наблюдается высокая сейсмическая активность.

Разных видов свай

Выбор свай основывают на результатах гидрогеологических изысканий грунта, а также инженерных расчетов по проектным нагрузкам. Сравнительная таблица по плюсам и минусам для различных типов силовых конструкций:

Тип опор	Преимущества технологии	Недостатки технологии
Забивные железобетонные	повышенная несущая способность (до 20 т); долгий срок службы (более 100 лет); стойкость к коррозии.	необходимость применения спецтехники для заглубления в грунт; появление динамических нагрузок и вибрации, действующих на грунт и ближайшие постройки.
Забивные стальные	широкий выбор моделей с различными конфигурациями и характеристиками; высокий эксплуатационный ресурс.
Забивные деревянные	дешевизна и доступность материала; экологическая чистота.	ограниченная грузоподъемность; сравнительно короткий срок службы; подвержены воздействию почвенной влаги.
Буронабивные	большая несущая способность; продолжительный срок службы; изготовление ручным способом.	большой расход бетона; сложно рассчитать несущую способность; необходимо укреплять стенки от обрушений.
Винтовые металлические	относительная дешевизна; высокая грузоподъемность; возможность монтажа своими руками; возможность повторного использования.	подверженность коррозийным процессам; недопустимость заглубления в грунт с каменистыми включениями, которые могут повредить лопасти.
Винтовые железобетонные	прочнее металлический винтовых свай и удобнее при монтаже, чем забивные ж/б аналоги; не подвержены коррозии.	имеют значительный вес; сложно выдержать соосность при монтаже.

Устройство фундамента на винтовых сваях – инструкция для самостоятельного монтажа

Для устройства винтовых свай своими руками потребуются обычные строительные инструменты – лопаты, носилки, емкости для замешивания бетонного раствора, плюс сварочное оборудование. Порядок действий, следующий:

1. Подготовка и разметка. Для подготовки участка необязательно выравнивать его – достаточно снять плодородный слой и выкорчевать корни. Уровнем пользуются после укрепления свай. Для разметки пользуются обычными веревками, натянутыми между кольями, схематично изображающими внешние стены дома, перегородки, места установки печи или газового котла – под ответственными и тяжелыми конструкциями обязательное нахождение сваи. Проект будущего дома обязательно предусматривает их количество.
2. Для облегчения погружения свай, выкапывается небольшое углубление. Его диаметр должен быть меньше размера лопасти. Опору устанавливают строго вертикально – участвуют два человека. В отверстия на стенках опоры заводят лом и начинают медленно вкручивать сваю. Если наблюдающий замечает перекос, то работу следует начать заново. Ввинчивание продолжают ниже уровня промерзания и прекращают когда усилия затяжки увеличиваются.
3. Чтобы сделать работу быстрее (но, к сожалению, не более качественно), пользуются механическими средствами – редуктором с электродрелью. Минус технологии в том, что при перекосе нельзя быстро остановиться и исправить ситуацию.
4. Выравнивание свайного поля. Концы ввинченных свай требуется привести в единую плоскость – поле, чтобы ростверк лег идеально. Перекос конструкции недопустим в принципе – дом при таком дефекте эксплуатироваться не может. Метод выравнивания – один. Это обрезка концов свай по отметке лазерного уровня. Для работы используется газосварочное оборудование.
5. Заливка свай бетоном. Подготовленное поле следует укрепить подготовленным и созревшим раствором. Заказывать для этого миксер – нецелесообразно. Товарный бетон после застывания образует пустоты и каверны. Масса замешивается самостоятельно, выстаивается и заливается в полости свайных труб. После полной заливки рекомендовано воспользоваться погружным вибратором, чтобы удалить пустоты в толще бетона. Время выдержки – индивидуально. Заполненные трубы покрывают полиэтиленом для постепенной отдачи влаги в атмосферу.
6. Монтаж оголовков. Это стальные пластины, приваренные на концы свай, имеющие ребра жесткости (косынки) или U-образную форму. После монтажа конструкция позволит зафиксировать закладные венцы из бревна, деревянный ростверк из бруса или швеллерный цоколь.

Установка свайно-винтового фундамента можно посмотреть на видео.

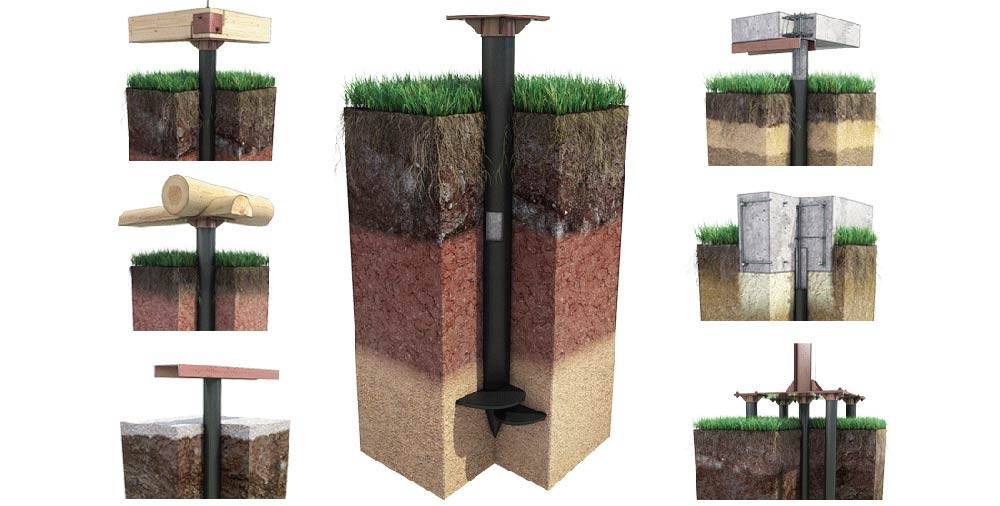

Практически свайное поле готово. Остается обвязка. Свайно винтовой фундамент под дом обязательно требует единого соединения между всеми опорами. Монтаж ростверка, как и его виды, различаются:

• Монолитный. Смотрите фото. Монтаж ведется в 4 этапа – устройство опалубки, армирование, связывание с опорами свайного фундамента и заливка бетоном. Основание надежно, годно для устройства кирпичной кладки, тяжелого цоколя и прочих весомых строительных нюансов.
• Укладка бревна или бруса. Смотрите фото. Наиболее простая обвязка, однако, не самая долговечная. Все дело в разности температур дерева и металла. Она всегда приводит к конденсату. Сырость губительна для природного сырья и стали. Обязательно устройство закладной лиственничной доски – породы древесины инертной к влаге.
• Металлический ростверк. Смотрите фото. В качестве обвязки используется швеллер или двутавровая балка. Монтаж ведется при помощи сварочного аппарата – сначала выполняются прихваточные швы, а после согласования – двойные.

Если все практические работы выполняются самостоятельно, то к разработке проекта основания обязательно привлекаются специалисты, от мнения которых нельзя отступать. Выбор и закупка свай нужного варианта, устройство ростверка – важные этапы в строительстве жилого объекта, где учитываются профессиональные рекомендации.

Свайно-винтовой фундамент своими руками

Свайно-винтовой фундамент устанавливается в четыре этапа:

1. Сперва размечается участок.
2. Затем сваи погружаются и выравниваются.
3. Полости заливаются бетоном.
4. Заключительный этап — обвязка ростверком.

Поскольку установка СВФ не требует земляных работ, сделать разметку для фундамента не трудно: намечаются оси стен, перегородок и дополнительных конструкций путем установки кольев на небольшом отдалении от углов будущей постройки, а между ними натягиваются шнуры. На остальных этапах стоит остановиться подробнее.

Ввинчивание свай и выравнивание

Ввинчиваются сваи всегда по одному принципу, который не зависит от вида лопастей, наконечников и особенностей грунта.

Сначала в земле делаются направляющие приямки при помощи ручного или мотобура. Глубина скважин должна составлять 0.3-0.5 м, а в диаметре они должны быть чуть меньше лопастей. Так трубы можно более точно расположить и легче погрузить в землю.

Для ввинчивания в технические отверстия на сваях протягивается лом или труба с толстыми стенками нужного диаметра и при помощи силы двух человек сваи вкручивают в землю

Важно контролировать вертикальное положение конструкции при помощи строительного уровня

Для механического погружения понадобиться использовать спецтехнику.

Инструкция по закручиванию свай вручную

Сваи обвязывают ростверком в качестве которого выступают балки из дерева, бетона или металла. Для этого опоры фундамента должны располагаться в одной плоскости по горизонтали. Выравнивают сваи при помощи обрезки трубы болгаркой по заранее выполненной разметке.

Часто сваи вывинчиваются на этапе регулировки высоты, что ухудшает несущую способность конструкции: под опорой образуется рыхлый слой почвы. Из-за избыточных нагрузок фундамент проседает и конструкция деформируется.

Иногда из-за подземных препятствий на этапе заглубления опор, они могут отклоняться от вертикальной плоскости, смещаясь в сторону.

Траектория отклонения не должна превышать двух градусов. Если отклонение оказалось выше нормы, необходимо изменить размер опоры, соединив верхний сегмент и плоскость надстройки.

Заливка полостей свай

Заливка свай бетоном

Полости труб заливают бетоном для того, чтобы на внутренних поверхностях не образовывался конденсат, от которого не спасают даже полностью приваренные оголовки. Кроме того, бетон дает конструкции дополнительную жесткость.

Сваю нужно бетонировать до конца. Дополнительно сваи снаружи обрабатываются специальной смолой.

Ростверк и обвязка

Обвязка винтовых свай

Ростверк сооружают на расстоянии 0.5-0.7 м от земли. В его качестве могут служить деревянные и металлические балки. Также подойдет заливка монолитной лентой из железобетона. Технология обвязки зависит от материала:

1. Железобетон — самый дорогой материал для обвязки, но позволяет возводить на СВФ даже кирпичные здания. Сперва собирается опалубка, затем изготавливается армирующий каркас, который связывается со сваями рифленой арматурой, а после конструкция бетонируется.
2. Деревянные балки в качестве обвязки используют для строительства домов из бруса или бревна. Для крепления бруса привариваются плоские оголовки, балки соединяются в полдерева и крепятся к оголовкам болтами, саморезами или гвоздями.
3. В качестве металлических балок используют швеллеры, которые приваривают к оголовкам.

Не фатальной, но существенной ошибкой может стать отказ от обрезки технологических отверстий. Игнорирование этой процедуры приводит к снижению эксплуатационного срока фундамента. Если необходимо приварить оголовок и сформировать сварочные швы, их в обязательном порядке нужно окрасить.

Свайно-винтовой фундамент несложно монтировать без помощи профессионалов. конструкция мало зависит от внешних факторов, хорошо себя показывает практически на любом грунте, а ее возведение занимает немного времени.

Такое решение позволяет сэкономить на строительной бригаде и заказе спецтехники. Главное — правильно определить как глубоко залегают несущие пласты грунта, рассчитать шаг установки свай и их оптимальное количество.

2 – выбор свай

Залогом получения надежного основания под дом является верный выбор сваи, которая является несущим элементом винтового фундамента.

Винтовая свая – конструкция из полой трубы (дула) и наконечника с лопастями. С помощью наконечника свая закручивается в почву, а лопасти, помимо того, что облегчают закручивание, врезаясь в грунт, ещё и уплотняют её, служа опорой сваи.

При выборе винтовой сваи следует ориентироваться на такие показатели как:

• способ изготовления сваи (сварная или литая);
• диаметр лопастей (выбирается исходя из заявки почвы на участке);
• диаметр ствола сваи;
• толщина стенок ствола;
• качество наконечника;
• наличие защитного слоя и его толщина.

От перечисленных характеристик зависит допустимая нагрузка на одну сваю и рекомендации по её установке. Ориентировочные смыслы популярных типоразмеров свай приведены в таблице:

На выбор сваи оказывает влияние тип грунта и степень его промерзания, в частности: грунт сезонного промерзания (маркировка сваи ВСЛ) или вечномерзлый грунт (ВСЛМ). Воздействие типа грунта и глубины залегания на несущую способность сваи показано на примере сваи диаметром 108 мм.

Специфичным представителем винтообразный сваи является свая без острого наконечника (с открытым нижним концом). Она разработана для применения на песчаниках, плотных грунтах и в условиях непреходящей мерзлоты. Свая внутри полая и при закручивании заполняется почвой, что с одной стороны упрощает погружение сваи (исключает уплотнение и без того плотной грунты), а с другой – не требует бетонирования.

Характеристики свай без наконечника указаны в таблице:

Отдельно нужно отметить, что несущая способность винтообразный сваи зависит от того, в каком состоянии она находится в почве. Если почва активная, металл начинает ржаветь, что ослабляет опору. При этом скорость коррозии зависит от нескольких факторов:

• деформация покрытия в процессе закручивания;
• толщина и качество нанесения защитного покрытия;
• тип грунта.

Скорость коррозии незащищенной сваи в грунту разного типа показана в таблице:

Наиболее активно будет разрушаться видимая часть сваи, что потребует ее беспрерывной обработки.

Понятие свайных фундаментов

Функциональность строений домов на сваях люди поняли уже давно, особенно на почвах, подвергающихся затоплению

Функциональность строений домов на сваях люди поняли уже давно, особенно на почвах, подвергающихся затоплению. Сваи делались из бревен, загонялись в грунт своими руками и, хотя подобный процесс занимал много времени, зато позволял поднять строение на нужную высоту и спасти от воды все имущество. С тех пор основание продолжает пользоваться популярностью, строительство изменилось только в технологиях. Собственно, на грунтах слабой выдерживаемости, малопрочных и сильносжимаемых, то есть тех, что не могут подойти для мелкозаглубленных оснований, другой фундамент и не обустраивается.

Основание характеризуется рядом преимуществ и считается достаточно надежным. При этом сравнивая столбчатые и свайные основания, например, польза последнего очевидна: нет необходимости рыть ямы, засыпать пазухи и оборудовать опалубку. Часто бывает возможно вовсе обойтись без земляных работ, как например, в случае обустройства свайно-винтового типа фундамента. При этом основание выдерживает легкие и средне-легкие строения как частного, так и промышленного типа и особенно успешно применяется для возведения загородных домостроений: особняков, дач.

Винтовые сваи

Технология установки винтовых свай для фундамента является хорошей альтернативой буронабивным сваям с обсадной трубой. Разница лишь в том, что винтовые опоры ограничиваются диаметром максимум 133 мм с несущей способностью до 6 тонн. При этом, чтобы фундамент выдержал нагрузку здания, достаточно правильно рассчитать шаг установки свай.

Здесь выбор ‒ набивные или винтовые, будет носить скорей экономический характер. При этом следует учитывать такой фактор как коррозионная активность грунта. Например, в торфяниках или подзолистых грунтах установка винтовых опор не желательна, бетонные в таких условиях «проживут» гораздо дольше. Хотя винтовые чаще применяют для каркасного строения с обвязкой стальным профилем или деревянным брусом, устроить железобетонный ростверк все же возможно.

Монтаж

Вкручивание в грунт опоры может производиться вручную или механически. Выбор способа будет зависеть от двух факторов: диаметра и плотности грунта. Чем больше диаметр и плотность почвы, тем тяжелей вкрутить сваю.

Для ручной установки необходимо 3 человека. Один будет контролировать вертикальность, а двое ‒ крутить. В верхней части опоры имеется технологическое отверстие, в которое вставляется лом. На лом с двух сторон надеваются трубы, которые будут выполнять роль рычага. Длина рычага должна обеспечивать достаточный крутящий момент. При этом операция потребует немалых усилий и выносливости рабочих.

Для механического погружения используется специальное устройство, подвешенное на стреле крана. Специальный оголовок вставляется в сваю и фиксируется стальным пальцем для фиксации тяги через отверстие в трубе и оголовке. Таким образом, подняв стрелу крана, опора висит на стреле и может перемещаться в нужном направлении. Опустив в намеченную точку и отрегулировав вертикальность, дается команда на погружение и устройство вкручивает ее в грунт до нужной глубины.

Ростверк на винтовых сваях

Технология похожа на устройство ростверка на буронабивных сваях, только исключается необходимость изготовления и монтажа арматурного каркаса для трубы. Два отрезка арматуры просто привариваются к трубе в вертикальном положении и в плоскости перпендикулярной к оси будущей стены. Затем труба заполняется бетоном, а дальше можно монтировать армирующую конструкцию ростверка точно также как для буронабивных.

Свайные фундаменты с ростверком позволяют строить дома до 3-х этажей с применением легких блоков и до 2-х этажей со стенами из кирпича. Такие фундаменты обходятся значительно дешевле ленточных и противостоят пучению грунта, так как верхние слои при вспучивании просто скользят по сваям, не оказывая воздействия на строение.

Цены на свайно-винтовой фундамент

Стоимость фундамента на винтовых сваях складывается из стоимости самих свай их характеристик и количества, а также из стоимости монтажа. Здесь мы приведем примерный прайс-лист цен свайно-винтового фундамента из разных типоразмеров свай и цен фундамента «под ключ».

Наименование	Длина сваи	Толщина стенки	Диаметр лопасти	Цена оголовка	Стоимость монтажа	Стоимость«под ключ»
СВС-89 1650 мм	1650 мм	3.5 мм	250 мм	300 ₽	890 ₽	2780 ₽
СВС-89 1800 мм	1800 мм	3.5 мм	250 мм	300 ₽	890 ₽	2840 ₽
СВС-89 2000 мм	2000 мм	3.5 мм	250 мм	300 ₽	890 ₽	3180 ₽
СВС-89 2500 мм	2500 мм	3.5 мм	250 мм	300 ₽	940 ₽	3690 ₽
СВС-89 3000 мм	3000 мм	3.5 мм	250 мм	300 ₽	1090 ₽	3980 ₽
СВС-89 3500 мм	3500 мм	3.5 мм	250 мм	300 ₽	1190 ₽	4480 ₽
СВС-89 4000 мм	4000 мм	3.5 мм	250 мм	300 ₽	1290 ₽	4980 ₽
СВС-89 4500 мм	4500 мм	3.5 мм	250 мм	300 ₽	1390 ₽	5280 ₽
СВС-89 5000 мм	5000 мм	3.5 мм	250 мм	300 ₽	1490 ₽	5780 ₽
СВС-89 5500 мм	5500 мм	3.5 мм	250 мм	300 ₽	1590 ₽	6280 ₽
СВС-89 6000 мм	6000 мм	3.5 мм	250 мм	300 ₽	1690 ₽	6880 ₽
СВС-89 6500 мм	6500 мм	3.5 мм	250 мм	300 ₽	1790 ₽	7580 ₽
СВС-89 7000 мм	7000 мм	3.5 мм	250 мм	300 ₽	1890 ₽	8180 ₽
СВС-89 7500 мм	7500 мм	3.5 мм	250 мм	300 ₽	1990 ₽	8480 ₽
СВС-89 8000 мм	8000 мм	3.5 мм	250 мм	300 ₽	2090 ₽	8980 ₽
СВС-89 8500 мм	8500 мм	3.5 мм	250 мм	300 ₽	2090 ₽	9180 ₽
СВС-89 9000 мм	9000 мм	3.5 мм	250 мм	300 ₽	2190 ₽	9480 ₽

Примерные цены винтовых свай 89 диаметра

Наименование	Длина сваи	Толщина стенки	Диаметр лопасти	Цена оголовка	Стоимость монтажа	Стоимость«под ключ»
СВС-108 1650 мм	1650 мм	3.5 мм	300 мм	350 ₽	940 ₽	2980 ₽
СВС-108 1800 мм	1800 мм	3.5 мм	300 мм	350 ₽	950 ₽	3050 ₽
СВС-108 2000 мм	2000 мм	3.5 мм	300 мм	350 ₽	950 ₽	3590 ₽
СВС-108 2400 мм	2400 мм	3.5 мм	300 мм	350 ₽	1050 ₽	3990 ₽
СВС-108 3000 мм	3000 мм	3.5 мм	300 мм	350 ₽	1190 ₽	4530 ₽
СВС-108 3500 мм	3500 мм	3.5 мм	300 мм	350 ₽	1350 ₽	4990 ₽
СВС-108 4000 мм	4000 мм	3.5 мм	300 мм	350 ₽	1390 ₽	5730 ₽
СВС-108 4500 мм	4500 мм	3.5 мм	300 мм	350 ₽	1490 ₽	6430 ₽
СВС-108 5000 мм	5000 мм	3.5 мм	300 мм	350 ₽	1590 ₽	6930 ₽
СВС-108 5500 мм	5500 мм	3.5 мм	300 мм	350 ₽	1690 ₽	7530 ₽
СВС-108 6000 мм	6000 мм	3.5 мм	300 мм	350 ₽	1790 ₽	8130 ₽
СВС-108 6500 мм	6500 мм	3.5 мм	300 мм	350 ₽	1890 ₽	8730 ₽
СВС-108 7000 мм	7000 мм	3.5 мм	300 мм	350 ₽	1990 ₽	9330 ₽
СВС-108 7500 мм	7500 мм	3.5 мм	300 мм	350 ₽	2090 ₽	9830 ₽
СВС-108 8000 мм	8000 мм	3.5 мм	300 мм	350 ₽	2190 ₽	9990 ₽
СВС-108 8500 мм	8500 мм	3.5 мм	300 мм	350 ₽	2290 ₽	10230 ₽
СВС-108 9000 мм	9000 мм	3.5 мм	300 мм	350 ₽	2390 ₽	10430 ₽
СВС-108 1650 мм	1650 мм	4 мм	300 мм	350 ₽	850 ₽	3190 ₽
СВС-108 1800 мм	1800 мм	4 мм	300 мм	350 ₽	915 ₽	3315 ₽
СВС-108 2000 мм	2000 мм	4 мм	300 мм	350 ₽	950 ₽	3790 ₽
СВС-108 2400 мм	2400 мм	4 мм	300 мм	350 ₽	1050 ₽	4390 ₽
СВС-108 3000 мм	3000 мм	4 мм	300 мм	350 ₽	1190 ₽	4990 ₽
СВС-108 3500 мм	3500 мм	4 мм	300 мм	350 ₽	1250 ₽	5590 ₽
СВС-108 4000 мм	4000 мм	4 мм	300 мм	350 ₽	1390 ₽	5990 ₽
СВС-108 4500 мм	4500 мм	4 мм	300 мм	350 ₽	1450 ₽	6390 ₽
СВС-108 5000 мм	5000 мм	4 мм	300 мм	350 ₽	1550 ₽	6790 ₽
СВС-108 5500 мм	5500 мм	4 мм	300 мм	350 ₽	1650 ₽	7490 ₽
СВС-108 6000 мм	6000 мм	4 мм	300 мм	350 ₽	1750 ₽	7990 ₽
СВС-108 6500 мм	6500 мм	4 мм	300 мм	350 ₽	1850 ₽	8690 ₽
СВС-108 7000 мм	7000 мм	4 мм	300 мм	350 ₽	1950 ₽	9290 ₽
СВС-108 7500 мм	7500 мм	4 мм	300 мм	350 ₽	2050 ₽	9990 ₽
СВС-108 8000 мм	8000 мм	4 мм	300 мм	350 ₽	1890 ₽	10490 ₽
СВС-108 8500 мм	8500 мм	4 мм	300 мм	350 ₽	2250 ₽	10990 ₽
СВС-108 9000 мм	9000 мм	4 мм	300 мм	350 ₽	2350 ₽	11190 ₽

Примерные цены винтовых свай 108 диаметра

Наименование	Длина сваи	Толщина стенки	Диаметр лопасти	Цена оголовка	Стоимость монтажа	Стоимость«под ключ»
СВС-133 1650 мм	1650 мм	4 мм	350 мм	390 ₽	1150 ₽	4130 ₽
СВС-133 1800 мм	1800 мм	4 мм	350 мм	390 ₽	1190 ₽	4230 ₽
СВС-133 2000 мм	2000 мм	4 мм	350 мм	390 ₽	1250 ₽	4630 ₽
СВС-133 2500 мм	2500 мм	4 мм	350 мм	390 ₽	1290 ₽	5370 ₽
СВС-133 3000 мм	3000 мм	4 мм	350 мм	390 ₽	1350 ₽	6330 ₽
СВС-133 3500 мм	3500 мм	4 мм	350 мм	390 ₽	1390 ₽	6770 ₽
СВС-133 4000 мм	4000 мм	4 мм	350 мм	390 ₽	1490 ₽	7470 ₽
СВС-133 4500 мм	4500 мм	4 мм	350 мм	390 ₽	1590 ₽	8570 ₽
СВС-133 5000 мм	5000 мм	4 мм	350 мм	390 ₽	1740 ₽	9620 ₽
СВС-133 5500 мм	5500 мм	4 мм	350 мм	390 ₽	1790 ₽	10570 ₽
СВС-133 6000 мм	6000 мм	4 мм	350 мм	390 ₽	1940 ₽	11720 ₽
СВС-133 6500 мм	6500 мм	4 мм	350 мм	390 ₽	2050 ₽	12430 ₽
СВС-133 7000 мм	7000 мм	4 мм	350 мм	390 ₽	2150 ₽	12830 ₽
СВС-133 7500 мм	7500 мм	4 мм	350 мм	390 ₽	2250 ₽	13090 ₽
СВС-133 8000 мм	8000 мм	4 мм	350 мм	390 ₽	2310 ₽	13290 ₽
СВС-133 8500 мм	8500 мм	4 мм	350 мм	390 ₽	2350 ₽	13430 ₽
СВС-133 9000 мм	9000 мм	4 мм	350 мм	390 ₽	2540 ₽	13820 ₽

Примерные цены винтовых свай 133 диаметра

Технология погружения винтовых свай под фундамент

Согласно технологии монтажа винтового фундамента необходимы подготовительные работы с проведением анализа почвы на участке. Параметры и количество опор подбираются после проведения анализа. Размеряется площадка под строительство, на которой отмечаются места планируемого погружения. Перед началом работ производится обработка винтовых свай с помощью антикоррозийного состава или грунтовки, отмечается, на какую глубину они должны быть погружены.

Не стоит забывать о том, что монтаж основания здания начинается с угловой вехи, которая расположена наверху рельефа. А только потом производится монтаж остальных опор.

Разметка участка

Монтаж следует провести максимально точно и грамотно. Максимально допустимая погрешность по вертикальному сечению и между сваями – не больше 2 см. В противном случае, в будущем вы можете столкнуться с необходимостью в ремонте ростверка из-за его провисания. А это, в свою очередь, приведет к нарушению несущей стены и даже перекосу здания.

Основа на винтовых сваях должен быть расположен так, чтобы нагрузка на него и на грунт распределялась максимально равномерно. Поэтому возьмите план дома и разбейте его на прямоугольники. На их сторонах и диагоналях должны располагаться блоки опор с учетом требуемого расстояния между ними. При всем этом каждая свая должна находиться по центру всех несущих балок дома.

Разметка участка для установки свай

Итак, разбейте план дома на прямоугольники, предварительно определив размер каждого из них. Так, вы сможете сделать расчет количества свай и распределить их по площади так, чтобы равномерно распределить нагрузки на фундамент. После окончания планировки, перенесите разметку с бумаги на поверхность земли, на которой будет стоять дом на сваях. В точках установки свай вбейте колышки.

Техническое описание

Винтовая свая — это особый металлический бур, который может вкручиваться в почву при вращении. Он изготовлен из стальной трубы с радиальной наклонной пластиной в нижней части, которая является основным конструктивным элементом. Наличие лопасти обеспечивает погружение сваи в грунт при установке, а после монтажа служит основной опорой, распределяющей вес конструкций здания и фиксирующей положение трубы при подвижках грунта и морозном пучении.

Различные типы свай определяют по:

• устройству винтового наконечника;
• геометрическим параметрам труб;
• целевому назначению.

Кроме этого, различают одновинтовые и двухвинтовые сваи, у которых вторая дополнительная лопасть расположена в средней части трубы. Двухвинтовые опоры обладают повышенной несущей способностью, устойчивостью к пучению грунта и усадке.

Приварные лопасти

Винтовые колонны со сварным наконечником — самые дешевые изделия относительно невысокого качества. Нижняя часть трубы имеет заостренный конусный конец, выше которого приваривается широкая буровая лопасть. Основной недостаток изделий заключается в недостаточной прочности сварного шва. При попадании на камень, лопасть может быть оборвана или деформирована. В результате станет невозможной правильная установка сваи по глубине и направлению.

Опоры с приварным наконечником берут только для легких построек хозяйственного назначения, навесов и ограждений (т.е. при возможности небольшого заглубления). Использование сварных свай для строительства жилого дома признается опасным.

Литые винты

Отлитые лопасти изготовлены из высокопрочных легированных сталей по технологии точной формовки в вакууме. Для повышения прочности материала, каждое изделие подвергается дополнительной термической обработке, после которой его приваривают к стальной трубе. Изготовленные промышленным способом, литые наконечники отличаются увеличенной толщиной лопасти и высокой точностью изготовления.

Цена отлитых винтовых свай на 25-30% выше, но высокое качество изготовления и возможность более длительной эксплуатации полностью компенсирует это. Каждый серьезный изготовитель выдает на свои изделия сертификат и технический паспорт с указанием технических характеристик готовой опоры.

При помощи железобетона

Создание железобетонной обвязки выполняется поэтапно.

Порядок действий:

• Сборка опалубки. Горизонтальные щиты (дно) укладываются на поверхность оголовков, боковые стенки присоединяются к ним и прочно соединяются в верхней части поперечинами. Внутренние размеры должны соответствовать параметрам ростверка.
• Укладка гидроизляции. Пленкой или слоем рубероида плотно устилают дно и внутренние стенки опалубки. Стыки материала делаются внахлест на 10 см с проклейкой соединения скотчем. Полотно должно полностью закрывать всю поверхность днища и стенок опалубки и плотно прилегать к поверхности, не отставая от нее.
• Сборка арматурного пояса. Используется арматура диаметром 10 мм и гладкие прутки на 6 мм для вертикальных элементов. Армпояс вяжется с помощью мягкой проволоки, после чего устанавливается внутри опалубки в нужном положении. Необходимо обеспечить заглубление горизонтальных стержней на 2-5 см внутри бетона.
• Заливка бетона. Она выполняется в один прием, без долгих перерывов (более суток). Заливать бетон следует с нескольких точек, чтобы не дожидаться, пока материал растечется по всей опалубке. После заливки поверхность накрывают полиэтиленом или мешковиной и выдерживают 28 дней для набора конструкционной прочности.
• Опалубку снимают через 10 дней после заливки.
• После окончания времени выдержки производят гидроизоляцию поверхности и переходят к дальнейшим работам.

ОБРАТИТЕ ВНИМАНИЕ! Для заливки бетонной обвязки необходимо использовать плотные марки бетона от М200 и выше

Использование хомутов

Такая фиксация применяется в системах, использующих сваи с отсутствием фланца. Сверху оголовка свай в данном случае приваривают площадку прямоугольной формы, на нее кладут балку ростверка. П-образный хомут укладывается поверх балки, ширина его должна быть равной ширине балки. Края хомута, которые будут свисать, соединяют сваркой или резьбовым соединением с вертикальной опорой. В углах балки соединение осуществляется с помощью уголка из металла.

Уголком

Использование металлического уголка считается самым экономичным способом создание обвязки. При этом, если все работы выполнить правильно, то надежность полученной конструкции не будет уступать швеллеру. Есть два важных условия, которые влияют на качество:

• Каким способом уголок крепится к свае;
• Какое расстояние выдержано от грунта до нижней части обвязки.

Существует несколько правил, используемых для осуществления обвязки с помощью уголка:

• Нужно постоянно следить за расстоянием между грунтом и нижней частью конструкции. Следует выдерживать высоту не меньше 10-15 сантиметров. Невыполнение указанного условия, способно привести к повреждению креплений обвязки. Зимой под действием низких температур происходит пучение грунта, что негативно воздействует на установленные конструкции;
• Правильное крепление уголка к свае. Профиль размещают между осями, под оголовками;
• Если фундамент располагается выше одного метра, то здесь понадобится диагональная раскосина.

Уголок, который будет использоваться для обвязки свайного фундамента, должен быть равнополочным, ширина одной стороны 50 миллиметров. Сам металл не меньше 5 миллиметров в толщине. Полученный материал является надежным.

Однако, при использовании уголка нужен опыт, если таковой отсутствует, то возникают проблемы с диагональной раскосиной. Неизвестно сколько материала нужно обрезать, чтобы углы получились ровные. Здесь есть два выхода:

1. Несколько раз промерить, только потом подрезать. Так можно определить, какой размер профиля нужен.
2. Берется прямоугольная пластина (ее можно отрезать от уголка), приваривается к свае, выдерживая направление по оси. Затем, к уже установленной пластине приваривается уголок.

Самостоятельное изготовление свай

Сваи можно сделать самостоятельно, для этого приобретите одну рекомендованную опору и сварите недостающие по ее подобию. Технология процесса:

1. Возьмите трубу, подходящую по диаметру.
2. Изготовьте литой наконечник. Вглубь по лекалу разрежьте конец трубы на секторы, сварите их в конус, зарихтуйте швы.

   Как использовать шаблон для изготовления сваи

   Варим швы конуса

   Как выглядит конус после сварки

   Защищаем шлиф-машинкой швы

3. Наварите винт на свайный конец. Понадобится стальной диск толщиной 5-6 мм. Раскроите его и растяните в спираль. Чем глубже будет столб – тем меньше винт. Наденьте спираль на трубу, приварите и покройте защитным составом. Следите за углом винта, если допустите ошибку – сваи ввинчиваться не будут. Сделайте лопасти шире диаметра трубы на 3 см.

   На трубу привариваем выгнутый диск винта

4. Изготовьте оголовок. Возьмите стальную пластину и вырежьте из нее оголовок нужного размера. Установите на головку опоры с контролем горизонтали и прихватите точечной сваркой 2-3 раза. Приварите по периметру, оставив 1-2 см. некреплеными для вентиляции. Обработайте швы и оголовок защитным составом.

Последствия строительного «самоуправства» — перекошенные стены, обвал, проседание, испорченные коммуникации, длительный и дорогой ремонт. Винтовой фундамент своими руками изготовленный так, как гласит вышеуказанная пошаговая инструкция – залог долговечности и безопасности дома.

Уроки и выводы из проделанной работы

Итак, первое: что хочешь сделать хорошо – делай сам. Конечно, если ты это не умеешь, разговор другой. Но смотрите, я даже предлагал деньги, спрашивал сколько надо за работу, соглашался на предложенную сумму, но в итоге никто мне не помог. Может я не ту сумму предлагал за работу…

Второе, всегда делайте предварительное бурение грунта. Можно легко попасть в такую ситуацию, как у меня. Любая, уважающая себя фирма, обязательно проводит такие работы. Да, вы дополнительно заплатите деньги, но уже не окажитесь в таких обстоятельствах, как я. В итоге была потеряна неделя времени, пока искалась техника и т.д.

Третье, «не ведитесь» на самые низкие цены. Низкая цена не всегда выгодно. Можно значительно проиграть на качестве самих свай и качестве монтажных работ. Выбирайте по стоимости нечто среднее и обязательно заключайте договор на предоставленные услуги, а также требуйте все оплаченные чеки.

На этом буду заканчивать. Есть вопросы – задавайте. Есть предложения – пишите. Может кто-то сталкивался с другими проблемами? Дайте знать, читателям будет интересно. И не забудьте посмотреть видео ниже о способах обвязки винтовых свай. Мирного и светлого вам неба! Пока!

Цитата мудрости: Истинное слишком просто, идти к нему надо всегда через сложное (Санд Жорж).
