Какой должна быть толщина стен из газосиликатных блоков и как ее рассчитать?

Толщина газобетона с утеплителем

Теперь что касается многослойных стен, то есть, утепленных. В качестве утеплителей обычно применяют каменную вату, пенопласт и газобетон низкой плотности.

Применяя утеплитель, толщину несущих стен можно уменьшить, добиваясь определенного значения теплового сопротивления. То есть, затраты на газобетон уменьшаться, а на утеплитель повысятся. Таким образом, нужно искать баланс между толщиной газобетона и стоимостью материалов на утепление.

Чтобы вам было проще определиться с толщиной газобетона и утеплителем, мы нашли таблицы по теплотехническим параметрам стеновых материалов.

Сопротивление теплопередаче (R0) газобетона в зависимости от толщины кладки.

Чем значение выше, тем лучше.

Какой толщины должна быть стена из кирпича

Кирпичные стены прочные, хорошо выдерживают нагрузку от балок и железобетонных плит перекрытия, подвесного оборудования. Но теплопроводность у них достаточно высокая, поэтому ограждающие конструкции имеют значительную толщину.

Стандартные размеры кирпича — 250х120х65 мм, высота полуторных и двойных — 88 и 138 мм. Применяются и другие типоразмеры.

В строительстве домов используется глиняный, силикатный и гиперпрессованный кирпич. Чтобы обеспечить необходимые параметры микроклимата в жилых помещениях, толщина наружных стен в умеренных широтах должна быть не меньше 510 мм (в 2 кирпича), в северных регионах — 640 мм (в 2,5 кирпича). Эту величину рассчитывают согласно климатической зоне и указывают в строительном проекте. Марка материала должна соответствовать условиям работы конструкции.

Кладка стен в 2 и в 2,5 кирпича

Такие толстые и тяжелые стены нуждаются в мощных заглубленных фундаментах. Чтобы уменьшить вес конструкций и увеличить степень теплозащиты, применяются пустотелые кирпичи, облегченные виды кладки, наружное утепление.

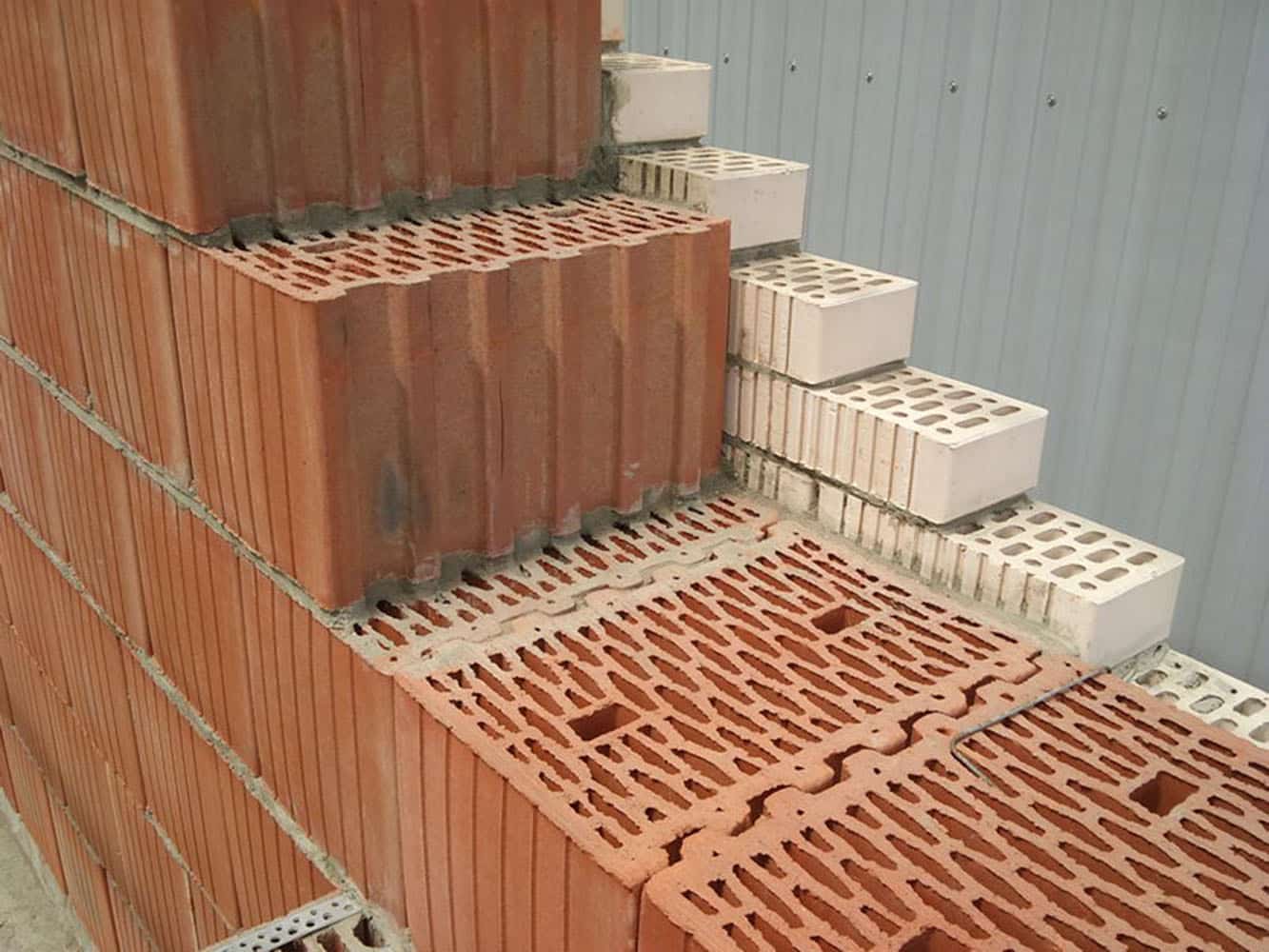

Показатель теплопроводности у щелевых или поризованных элементов в 2 раза ниже, чем у полнотелых за счет воздушных полостей, препятствующих потерям тепла. Но, к сожалению, уменьшается прочность. Поэтому применять пустотелый кирпич можно только в случае, если нагрузка это допускает.

Пустотелые кирпичи

Из пустотелого кирпича выполняют сплошную или облегченную кладку, для несущих стен возможна комбинация полнотелого и пустотелого отделочного камня.

Облегченная кладка выстраивается по типу колодцев, которые оставляют пустыми или заполняют теплоизоляционными материалами — керамзитом, пенополистиролом, пенобетоном, шлаком. Две параллельные стенки толщиной в полкирпича связывают поперечными диафрагмами, что придает жесткость конструкции.

Облегченная кладка кирпичной стены

Наружная теплоизоляция значительно уменьшает толщину стены дома. Для восприятия нагрузки в малоэтажном строительстве достаточно конструкции в 1-1,5 кирпича. Внешнюю поверхность утепляют минеральной ватой или плитами пенополистирола, затем монтируют финишную отделку.

Наружная теплоизоляция кирпичной стены

Перегородки, стены хозпостроек и временно используемых сооружений выполняют толщиной в 0,5-1 кирпич. Для устойчивости конструкции укрепляют армирующей сеткой, оцинкованной перфорированной полосой или стальными стержнями.

Проектируем по СТО 501-52-01-2007 и СП 339.1325800.2017

При проектировании советуем ознакомиться со Стандартом Ассоциации строителей России СТО 501-52-01-2007 “Проектирование и возведение ограждающих конструкций жилых и общественных зданий с применением ячеистых бетонов в РФ”. Из документа можно узнать про расчет несущей способности стен, правила производства работ и другую информацию, которая может быть полезной.

Выделим несколько полезных общих моментов:

• Для наружных стен рекомендуется применять клей с плотностью менее 1500 кг/м3 в сухом состоянии.
• Марка клея принимается по результатам расчета несущей способности стен не менее М50.
• Газобетон предназначен для строительства наружных и внутренних стен с влажностью воздуха помещений не более 75 % при неагрессивной среде. При агрессивной среде их применение без дополнительной защиты не приемлемо.
• Допустима кладка наружных стен в один или 2 блока (однотипных или разнотипных). В первом случае необходима «цепная» перевязка мелких блоков с перекрытием швов не менее чем на 10 см. Во втором случае нужно обеспечить смещение вертикальных швов более чем на 10 см.
• Сопряжение внутренних и внешних стен осуществляется перевязкой мелких блоков или анкерами (стальными скобами 4-6 мм, Т-образными анкерами или полосовой сталью толщиной 4 мм).
• Стены из газобетона должны быть гидроизолированы со стороны кирпича или бетона.
• Толщина горизонтальных швов должна быть от 10 до 15 мм, толщина вертикальных швов принимается от 8 до 15 мм. В среднем этим показатели составляет 12 и 15 мм соответственно.

С мая 2021 года приказом Минстроя утвержден также еще один полезный документ для тех, кто планирует стройку из газобетона. Это Свод правил 339.1325800.2017 “Конструкции из ячеистых бетонов. Правила проектирования”. В нем вы сможете найти требования к расчету по прочности, по трещиностойкости, деформации, кладки стен.

Основными характеристиками прочности газобетона являются нормативные значения сопротивления осевому сжатию, сопротивления осевому растяжению, сопротивления срезу.

Армируем стены из газобетона по СНиП 3.03.01-87 “Несущие и ограждающие конструкции”.

Чтобы в будущем строении не было трещин, необходимо:

• сделать армированный ленточный фундамент, учитывая глубиной заложения ниже уровня промерзания;
• делать армирование через каждые 2-3 ряда кладки;
• делать монолитные железобетонные перемычки над оконными и дверными проемами;
• предусмотреть монолитный железобетонный пояс на несущих стенах под плитами перекрытий.

При использовании самых распространенных блоков D500 и 600 рекомендуется выполнять армирование через каждые три ряда.

Армирование может выполняться следующими методами:

• армирование стержнями. Согласно указанному выше СниПу при продольном усилении стержни соединяются сваркой между собой. Стыки гладкой арматуры можно не сваривать, концы перехлестывают на 20 диаметров, заканчивают крюками и связывают проволокой. Для проволоки диаметром 8 мм перехлест должен быть 16 см.
• армирование сеткой. Использование сетки более 3 мм приведет к увеличению толщины слоя раствора. А для поперечного усиления из мелких блоков на внутреннюю поверхность простенка должна выступать на 2-3 мм более двух диаметров используемой арматуры.

Под торцами плит перекрытий необходимо предусмотреть монолитные замкнутые пояса, для подготовки к работам над которыми поможет Свод правил 63.13330.2012 “Бетонные и железобетонные конструкции. Основные положения”. Приведем несколько требований из этого СП:

• толщина слоя бетона принимается не меньше чем диаметр стержня при диаметре арматуры больше 10 мм, при диаметре меньше 10 мм — не менее 10 мм;
• расстояние между арматурой должно быть не меньше 5 см для нижней арматуры, 3,5 см – для горизонтальной верхней и 2,5 см – для наклонной или нижней горизонтальной;
• диаметр поперечной арматуры считается в размере 0,25 наибольшего диаметра продольной арматуры, для каркасов без сварки не менее 6 мм;
• анкеровка возможна прямая, с загибом, с приваркой, а также поперечными стержнями.

Основные размеры газосиликатных блоков

Силикатные блоки выпускаются производителями в трех основных видах.

Cтеновые, имеющие форму параллелепипеда. Их стандартные размеры составляют 600×200×300, 600×100×300, но продукция, выпущенная на разных заводах может иметь некоторые отличия, поэтому блоки на строительном рынке блоки с размерами 500×200×300, 588×150×288, 588×300×288, 588×100×576 и другие.

Стеновые блоки могут иметь ровную поверхность или снабжены специальным конструктивным элементом – паз-гребень, облегчающие процесс кладки. Для устройства оконных и дверных перемычек, арочных и иных конструкций, следует использовать блоки U-образной формы.

Некоторыми производителями, выпускаются специальные дугообразные блоки, сфера применения которых устройство круглых (полукруглых) конструкций, армированные перемычки.

Соотношение массы сырья к объему

Поперечная толщина стены из газобетона колеблется от 200 мм до 600 мм, зависит показатель от назначения помещения и условий, в которых оно будет использоваться. В зависимости от назначения, постройки распределяют на:

• гараж;
• хозяйственные помещения, используемые в летний период;
• дача;
• жилой дом.

На толщину перегородок первых трех типов строений не влияют теплоизоляционные характеристики, в первую очередь стоит обратить внимание на прочность. С увеличением концентрации сырья будет увеличивать и прочность, теплопроводность

Достичь правильной плотности перегородки из газобетонных блоков помогут следующие расчеты:

• размеры строения;
• площадь отопления;
• сезонность использования;
• тип отопления;
• сроки эксплуатации;
• денежные затраты.

На строительном рынке, отталкиваясь от уплотненности, газобетон разделяют на типы от D300 до D1200. Число обозначает концентрацию материала. Блоком высокой плотности обеспечивают выдержку сильной нагрузки, а материал с маленькой плотностью является самонесущим утеплителем. Уплотненность прямо пропорциональна прочности материала и влияет на теплоизоляцию, расчеты ведутся по формуле, в которую входит площадь здания, длина и масса всех конструкций.

От чего зависит толщина стены

Ограждающая конструкция — сложное инженерное сооружение, на которое возложено много задач. Кроме защиты от дождя, ветра, мороза и солнечного излучения, она воспринимает нагрузку от перекрытий, кровли и всего того, что на них находится. Внутренние стены и перегородки разделяют пространство на помещения.

Необходимая толщина стены, которая обеспечит выполнение функций, зависит от следующих факторов:

Вида и свойств материала — прочности, теплопроводности, морозостойкости, устойчивости к разного рода нагрузкам, способа монтажа;

Климатической зоны постройки — минимальных и средних значений температур в отопительный период, количества солнечного излучения, силы и направления ветров;

Микроклимата помещения и требуемого влажностного режима, зависящих от назначения — жилое, хозяйственно-бытовое, отапливаемое или холодное;

Сезонности использования — при временной эксплуатации к зданиям требования по энергосбережению не выдвигаются;

Действующих нагрузок — чем они выше, тем прочнее должна быть стена;

Типа и этажности здания — на нижнем уровне нагрузки значительно больше, чем на верхнем;

Сочетания с наружным утеплением — при использовании теплоизоляции расчет проводят только на прочность, что приводит к уменьшению расхода стеновых материалов;

Характера отделки — теплоизоляционная штукатурка или термопанели помогают сохранить тепло, не увеличивая толщину стен.

Каждая из этих характеристик участвует в расчете толщины конструкции. При проектировании применяют СНиП II-3-79, 23-02-2003, СП 131.13330.2012.

Толщина стен из газобетонных блоков

По сравнению с железобетоном газосиликатные конструкции обладают низкой прочностью. Оптимальная толщина газобетонных стен определяется двумя критериями: несущей способностью и теплопроводностью.

По специальной методике расчётов определяют, какая должна быть толщина стен из газосиликатных блоков. При проектировании небольших сооружений (подсобных строений, гаражей, дачных домиков) можно вполне обойтись без специальных расчётов толщины стен. Если для строительства этих объектов владелец хозяйства выберет стеновой материал шириной 200 – 300 мм, то он не ошибётся.

Учитывая нагрузки и местные климатические условия, проектная организация на основе расчётов, определит – какой толщины должны быть стены дома.

Определение толщины газобетонной кладки:

В районах с холодным климатом нужно подбирать ширину блоков размером 600 мм. Особого смысла делать стены толще, нет. Это может принести только лишние затраты. При толщине стены более 600 мм теплоизоляция ограждающих конструкций не изменится. Что касается перегородок, то их толщина может быть от 100 до 250 мм.

Толщина перегородочных стен

Этот параметр выбирается с учетом определенных факторов, при этом рассчитывается несущая возможность и учитывается высота перегородки.

Выбирая блоки для таких стен, следует обратить пристальное внимание на значение высоты:

• если она не переваливает за трехметровую отметку, то оптимальная толщина стен – 10 см;
• при увеличении высотного значения до пяти метров, рекомендуется применять блоки, толщина которых равна 20 см.

Если возникнет необходимость получить точные сведения без выполнения расчетов, можно воспользоваться стандартными значениями, в которых учтены сопряжения с верхними перекрытиями и значения длины возводимых стен

Особое внимание уделяется следующим советам:

• при определении эксплуатационной нагрузки на внутреннюю стену появляется возможность выбора оптимальных материалов;
• для перегородок несущего типа рекомендуется использовать блоки D 500 либо D 600, длина которых достигает 62.5 см, ширина – варьируется от 7.5 до 20 см;
• устройство обычных перегородок подразумевает использование блоков с показателем плотности D 350 – 400, позволяющих улучшить стандартные параметры звукоизоляции;
• показатель звукоизоляции в полной мере зависит от толщины блока и его плотности. Чем она выше, тем лучшими шумоизоляционными свойствами обладает материал.

Статья по теме: Ветроизоляция для стен деревянного дома

Если длина перегородки равна восьми метрам и более, и высота ее от четырех метров, то с целью увеличения прочности всей конструкции каркасная основа усиливается железобетонным армирующим поясом. Кроме того, нужной прочности перегородки можно достичь клеевым составом, с помощью которого ведется кладка.

Плюсы газобетонных блоков

Когда толщина стен из газобетона рассчитана, вы обязательно должны поинтересоваться, какими преимуществами и недостатками обладает используемый вами материал. Среди прочих плюсов следует выделить высокий уровень теплоизоляции. Именно на него делают основной упор потребители и поставщики. Газобетонная стена имеет меньшую стоимость по сравнению с той, что возведена из кирпича, но теплоизоляционные свойства данных конструкций могут быть равны.

Толщина стен из газобетона не должна вами рассчитываться самостоятельно. Для этого можно использовать нормативные значения. Дополнительными плюсами описываемого материала являются высокая точность и внушительные размеры изделий. Всё это позволяет возводить стены с высокой скоростью и с минимальными отклонениями. Затраты на внешнюю отделку будут снижены, а использование изделий с пазами исключит образование щелей и мостиков холода.

Еще одним важным преимуществом является возможность отказа от использования цементного раствора для кладки. Материал очень устойчив к огню, имеет малый вес и довольно просто обрабатывается. Он экологически безопасен, характеризуется биологической устойчивостью и морозостойкостью.

Толщина стен для разных регионов

Оптимальный вариант проектирования объекта – полные расчеты прочности и тепловой проводимости, но такая задача не каждому человеку по силам. Да и деньги платить за оказываемые услуги нет желания. В подобных случаях следует ориентироваться на примерные показатели прочности и толщины газобетонных блоков для наружных стен.

Такие советы считаются рекомендациями усредненного характера, составлены главным образом на основе статистических данных применения газобетонного материала в строительной сфере и рекомендациях изготовителей.

Если строительство предстоит в регионе с теплыми климатическими условиями, то толщина стен должна быть от 20 см. Но значение носит рекомендательный характер, и многие застройщики останавливают свой выбор на 30 см.

А какая толщина должна быть у стен объектов, строящихся в иных районах России? Здесь уже все зависит от среднесуточного температурного режима. К примеру, для Сибири толщина стены из газобетона должна быть больше, чем в южных областях.

Газобетонные блоки

Характеристики и область применения

• По сложности обработки газобетонные блоки возможно сравнить с деревом – его легко пилить сверлить и гвоздить.
• Если сравнивать с пенобетоном, он имеет более большую теплоизоляцию и прочность, к тому же, для его изготовления расходуется меньше цемента.

Размеры	Количество на поддоне (штук)	Объём блока (м 3 )	Объём поддона (м 3 )	Масса блока (кг)	Масса поддона (кг)
600x200x100	150	0,012	1,8	6,2-7,8	940-1170
600x200x150	100	0,018	1,8	9,4-11,7	940-1170
600x200x200	70	0,024	1,68	125-15,6	880-1090
600x250x200	60	0,03	1,8	15,6-19,5	940-1170
600x300x200	50	0,036	1,8	18,7-23,4	940-1170
600x375x200	40	0,045	1,8	23,4-29,3	940-1170
600x499x200	40	0,048	1,92	24,9-31,2	995-1250

Таблица размеров и объёмов газобетонных блоков UDK

Размеры	Средняя плотность (кг/м 3 )	Минимальный класс прочности	Морозоустойчивость (предельное число циклов)	Теплопроводность (Вт/м 2 *t?C)	Объём (м 3 )	Масса (кг)
600x200x75	500	В2,5	F100	0,12	0,009	5,9
600x200x100	500	В2,5	F100	0,12	0,012	7,9
600x200x200	500	В2,5	F100	0,12	0,024	15,9
600x200x250	500	В2,5	F100	0,12	0,03	19,9
600x200x300	500	В2,5	F100	0,12	0,036	23,9
600x200x375	500	В2,5	F100	0,12	0,045	29,8
600x200x400	500	В2,5	F100	0,12	0,048	31,9
600x250x75	500	В2,5	F100	0,12	0,011	7,3
600x250x100	500	В2,5	F100	0,12	0,015	9,9
600x250x200	500	В2,5	F100	0,12	0,03	19,9
600x250x240	500	В2,5	F100	0,12	0,036	23,9
600x250x300	500	В2,5	F100	0,12	0,045	29,9
600x250x365	500	В2,5	F100	0,12	0,055	36,6
600x250x375	500	В2,5	F100	0,12	0,056	37,2
600x250x400	500	В2,5	F100	0,12	0,06	39,9

Таблица параметров газобетонных блоков AEROC (CLASSIC)

• Для изготовления газобетонных блоков применяют кварцевый песок, особые определённым газообразователи и, конечно же, цемент, а помимо этого, в том направлении смогут быть добавлены известь либо гипс, и промышленные отходы в виде золы и шлака доменных печей. Пузырьки газа появляются в следствии сотрудничества мелкодисперсного железного алюминия с известковым раствором либо высокощелочным цементом с газообразователем – это ведет к образованию газообразного водорода, вспенивающего всю массу. В производстве, в большинстве случаев, используются алюминиевые пасты и суспензии, по причине того, что пылевидный алюминий непрактичен для раствора – очень сильно пылит.
• Любопытно, что естественная радиоактивность газобетона значительно ниже, нежели у простых тяжёлых бетонов – это разъясняется тем, что в его составе отсутствуют щебень и слюда – и одно и другое есть составной частью природного гранита, имеющего повышенную природную радиоактивность.
• Популярность для того чтобы материала так высока, что по статистике на 2014 год его производством занимались 50 государств на 240 фабриках и произвели его в общем 60 000000 м 3 .

Размеры газобетонных блоков

Большинство предприятий выпускают газосиликатные кирпичи, у которых одинаковая длина (600 мм) и высота (200 мм). Меняется только толщина изделия.

Готовую продукцию перевозят на специальных поддонах – паллетах. В таблице приведены толщины блоков и транспортная загрузка.

№	Толщина блока	Кол-во блоков на паллете, шт
1	100	150
2	150	100
3	250	60
4	300	50

Газосиликатные блоки с профильными торцами Газосиликатные блоки могут быть с гладкими и профильными торцами. Профильный рельеф торцов исполняет роль замковой системы – «шип-паз». По словам специалистов, наличие замковой системы существенно не влияет на прочность кладки.

Виды газобетонных блоков

Ячеистый бетон – высокотехнологичный материал. Именно потому, газобетонные конструкции сейчас широко используются среди застройщиков. В зависимости от различных критериев классификации выделяют разные виды блоков. Исходя из назначения помещения, отличаются и требования к прочности и теплоизоляции стен. Увеличивая плотность, мы пропорционально увеличиваем прочность и теплопроводность материала. В зависимости от плотности блоки делят на марки: от D 300 до D1200. Блоки с минимальной плотностью используются как самонесущий утеплитель, с высокой – выступают как конструкционные, так как они рассчитаны на большую нагрузку.

В зависимости от размеров зданий и видов стен выделяют такие классы газобетона:

• для зданий высотой в 5 этажей – «В3,5»;
• для строений высотой не более 3 этажей – «В2,5»;
• для постройки 2-этажных зданий – «В2,0».

Подводим итоги

По ГОСТу в центральном регионе нашей страны можно строить дома из газосиликата в один слой. В Сибири и других холодных регионах для создания комфортных условий рекомендуется выполнять работы в два или три слоя. Толщина материала выбирается исходя из свойств будущего помещения и климатического пояса. Перед покупкой газосиликатных блоков рекомендуется внимательно ознакомиться с преимуществами и недостатками данного материала. Благодаря этому удастся правильно оценить свои возможности и спрогнозировать ход ремонтных работ.

Толщина выбирается исходя от местоположения комнаты. Стена может быть несущей или использоваться как перегородка. Именно поэтому показатель изменяется от 100 до 400 мм. При дополнительном монтаже утеплителя допускается уменьшить значение. Материал следует сочетать с минеральной ватой, ведь она не мешает процессу испарения с поверхности.
