Что собой представляет свайный фундамент

Преимущества винтовых свай

В отношении веса каркасных домов железобетонные винтовые сваи обладают избыточной несущей способностью, поэтому нецелесообразно переплачивать за дорогие конструктивные элементы и аренду оборудования для их вкручивания. Металлические винтовые сваи намного проще в монтаже и способны удерживать вес каркасного сооружения.

Положительные характеристики винтовых свай, которые обуславливают их широкое применение для строительства каркасных домов:

1. Дешевизна.
2. Простой монтаж.
3. Быстрое возведение.
4. Разнообразие моделей.
5. Достаточная несущая способность.
6. Ремонтопригодность.
7. Возможность строительства на склонах.

Какие выбрать?

В зависимости от геологических условий и особенностей проектной конструкции выбирают модель винтовых свай. Определяющие характеристики опорных элементов:

• ширина лопасти;
• диаметр столба;
• длина трубы;
• тип наконечника;
• толщина металла.

Для каркасных домов с несущей нагрузкой 5–9 т используют винтовые сваи диаметром 108 мм и толщиной трубы 4-5 мм. Вес построек в несколько этажей может достигать 14 т, тогда выбирают стержни с размером сечения – 133 мм. В большинстве случаев подходят сваи со стандартным размером лопастей – 250–300 мм.

Как рассчитать?

На какую глубину закручивать винтовые сваи? Минимальная глубина закладывания свай рассчитывается исходя из уровня промерзания почвы. При этом наконечник опоры должен упираться в твердый несущий пласт. Для этого на этапе геологических исследований анализируют состав почвы и высоту слоев.

Например, в преобладающей части московского региона глубина промерзания грунта равна 1,5 м, тогда как в северных – этот показатель составляет 2,4 м. Это значение принимается за глубину фундамента.

Высота свай рассчитывается исходя из таких показателей, как:

• высота снежного покрова зимой;
• температурный режим в помещении;
• уровень подземных источников;
• вероятность подтопления;
• тип рельефа на участке.

Минимальна высота свай – 20 см, но на практике этот показатель редко опускают ниже 30 см. уровень цоколя подбирают индивидуально в зависимости от исходных условий.

Определяясь с моделью силового элемента, выбирают сваи с запасом по длине минимум в 0,5 м, чтобы было удобно выровнять высоту фундамента по горизонтали. Чаще всего для строительства каркасных домов используют стандартный типоразмер опор – 108х300х2500 мм.

Как рассчитать расстояние между сваями? Шаг между ближайшими силовыми элементами рассчитывают, основываясь на потребности в опорах. Сваи обязательно устанавливают в местах, где сооружение оказывает максимальную нагрузку на почву: под углами и точками пересечения несущих стен.

Если расстояние между столбами превышает 3 м, то посередине устанавливают промежуточные опоры. Рекомендованный шаг для винтовых свай – 1,5–2,5 м.

Виды свай по принципу работы

По типу передачи нагрузки на опорные слои грунта существует два вида свай:

• Висячие. Опора образуется из-за сопротивления грунта, прилагаемого к боковым поверхностям и заостренным торцам сваи. Глубина погружения относительно мала.
• Сваи-стойки. Они погружаются в грунт до появления полного контакта с плотными несжимаемыми слоями грунта. Глубина погружения может достигать существенных значений.

Висячие сваи имеют меньшую несущую способность, поскольку в основе их работы лежит сила трения. При изменениях в составе грунта (повышение уровня грунтовых вод), сила сцепления боковых поверхностей ослабевает и опора становится менее устойчивой к оседаниям.

Сваи-стойки обладают высокими несущими способностями, которые не меняются при изменениях состояния верхних слоев грунта. При этом, глубина погружения может доходить до 20 м, что требует использования мощной строительной техники.

По методу изготовления ствола

Существует несколько вариантов изготовления ствола сваи:

• Монолитные. Представляют собой ствол из сплошного массива материала (деревянные, железобетонные).
• Полые (оболочечные). Представляют собой род трубы, заполняемой различными материалами для увеличения несущей способности, или оставляемой пустой.

В свою очередь, полые сваи бывают:

• Ненаполняемые. Погружаются в грунт без дополнительных действий. Используются в ситуациях, когда толщины стенок достаточно для создания необходимой несущей способности.
• Трубобетонные. После погружения наружная труба заполняется бетонным составом для увеличения прочности.
• Оболочечная свая. Несущей способности не имеет, представляет собой форму для заливки бетона.
• Временная оболочка. Представляет собой перемещаемую трубу, которая после заливки бетона передвигается на новое место.
• Безоболочечная конструкция. Заливка бетона производится непосредственно в скважину. Допускается при соответствующем составе и состоянии грунта.

Одним из наиболее распространенных видов полых опор являются буронабивные сваи, широко применяющиеся в строительстве из-за отсутствия необходимости использовать строительный копр для забивки.

Они позволяют производить строительные работы неподалеку от эксплуатируемых построек и не создают опасности для их состояния.

Технология поэтапного строительства

Наиболее часто в частном строительстве используются буронабивные сваи, а потому стоит остановиться на них подробнее. Устройство такого фундамента включает такие этапы:

1. Расчистка и разметка площадки. Прежде всего, участок под строительство освобождается от мусора и растительности, пни выкорчевываются. Желательно снять плодородный слой почвы, а вместо нее засыпать песчаник. Далее производится разметка в соответствии с планом. Вбиваются колья по углам, а между ними натягивается шнур, ограничивающий периметр фундамента. Ориентируясь по нему, устанавливаются колья в местах монтажа опор.
2. Бурение скважин. В зависимости от необходимой глубины привлекается специальная техника или используется ручной инструмент. Для частного дома, как правило, применяется садовый бур, мотобур или самодельные приспособления. Диаметр скважины должен быть немного меньше сваи. В процессе бурения с помощью отвеса контролируется вертикальность скважины.
3. Установка сваи. В пробуренную скважину плотно осаживается труба для сваи. Она должна располагаться строго вертикально.
4. Армирование. Каркас армировки собирается на поверхности земли. Он состоит из 4-8 вертикальных стержней и поперечных связей, закрепляемых с шагом 40-60 см. Готовый каркас опускается внутрь трубы строго по центру так, чтобы они не арматура не касалась ее стенки (на крайние стержни одеваем пластмассовые фиксаторы). Сверху обеспечивается вылет вертикальных стержней на 20-30 см.
5. Бетонирование. Используется бетон марки В12,5 или В17 (не ниже М300). Консистенция раствора должна позволять заполнить всю полость трубы. По мере заливки с помощью длинных прутьев производится уплотнение массы.
6. Устройство ростверка. Если он собирается из готовых железобетонных балок, то они устанавливаются на выведенные опоры, а их арматура сваривается с армирующими стержнями сваи. Строго контролируется горизонтальность установки с помощью строительного уровня. При самостоятельном изготовлении ленточного ростверка устанавливается деревянная опалубка. В ней монтируется армирующий пояс из стальных стержней диаметром 12-14 мм, увязанных в поперечном и вертикальном направлении с шагом 45-60 см.
7. Для дальнейшего строительства дома необходимо установить закладочные элементы. Они представляют собой металлические пластины, к которым с помощью анкеров может крепиться цокольная часть стены. Далее производится заливка бетоном марки М400 или М500. Поверхность ростверка тщательно выравнивается.

При изготовлении фундамента своими руками потребуется следующий инструмент: лопата для расчистки территории, бурильное оборудование (мотобур, садовый бур или другие специальные устройства ручного типа), лом для направления сваи, кувалда (молот) для осаживания трубы в скважину, болгарка для резки трубы и арматуры, ножовка по металлу, плоскогубцы для вязки арматуры, ножовка и молоток для монтажа опалубки, мастерок и правило для выравнивания бетонной поверхности.

Для контроля работ и проведения нужных измерений следует приготовить строительный уровень, отвес, рулетку, металлическую линейку. Желательно иметь нивелир.

Советуем почитать: Для чего нужен нивелир на строительной площадке?

Устройство свайного фундамента из забивных ЖБ свай

свайного поляпревышает 100 лет

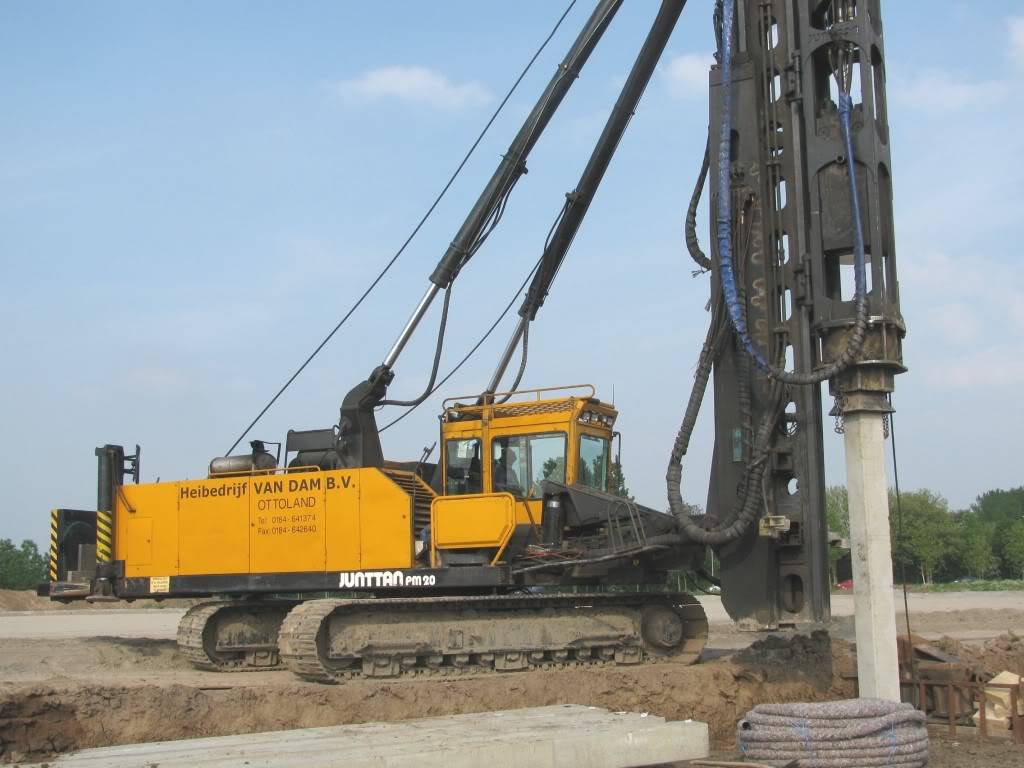

Рис: Процесс забивки железобетонных свай

• Этап подготовительных работ: на объект перебазируется сваебойная техника, площадка очищается от камней и растительности, доставляются и складируются сваи, при необходимости производится разработка котлована;
• Этап разбивки свайного поля: выполняется разметка базисных линий (контуров поля), нулевого уровня (требуемой высоты свай над грунтов) и точек погружения каждой сваи;
• Этап забивки свай: копровая машина подтягивает сваю с места складирования, поднимает ее в воздух и устанавливает на точку забивки, после чего с помощью сваебойного молота либо вибропогружателя забивает сваю до наступления проектного отказа;
• Этап обвязки свай: головы свай обрезаются сваерезкой, по контурам свайного поля обустраивается опалубка, в нее погружается армокаркас, который приваривается к выступающей из стволов свай арматурой, после чего опалубка заливается бетонной смесью.

Рис: Железобетонный ростверк свайного фундамента

Важно: перед началом дальнейших строительных работ выжидается период набора бетоном проектной прочности, который в летнее время года составляет 28 дней.

Проведение работы по установке свайного фундамента

Как ранее было отмечено, провести рассматриваемую работу можно своими руками. Процесс достаточно прост, но в некоторых случаях требуется специальное оборудование для завинчивания свай. Пошаговая инструкция выглядит следующим образом:

Грунт на участке по возможности выравнивается. Перепад может быть, но при большом показателе приходится приобретать сваи большой длиной.
Выполняется разметка, а также определение точек ввинчивания свай

Разметку можно провести при помощи обычного капронового шнура, который натягивается при помощи колышков.
Установка свай начинается с угловой, которая находится на самом высоком уровне.
Сваи можно закрутить вручную или при помощи специального оборудования.
После установки всех свай важно проверить, чтобы их верхние точки находились примерно на одном уровне
К верхней части монтируется головка. Уделяется довольно много внимания изоляции.
Для соединения свай приводится использование уголков размером 50 на 50 миллиметров

Приводится приваривание уголка под углом
На сваях размещают ростверк из бруса, который крепится к оголовкам при помощи болтов.

Вышеприведенный список определяет то, что работа по возведению свайного фундамента достаточно проста. При этом не требуется специальное оборудование, большого количества специалистов для выполнения монтажных работ.

В заключение отметим, что свайный фундамент сегодня выбирается все чаще. Однако он подходит в большей степени для каркасного сооружения, так как не имеет большой несущей способности.

Свайная конструкция фундамента – преимущества и недостатки

Фундамент свайного типа по сравнению с другими видами фундаментных оснований обладает комплексом достоинств:

Фундамент свайного типа обладает повышенной устойчивостью к воздействию нагрузок

• повышенной устойчивостью к воздействию нагрузок, действующих в продольном и поперечном направлении;
• продолжительным периодом эксплуатации, связанным с прочностными свойствами используемых материалов и технологией сооружения;
• увеличенным запасом прочности свайных опор, позволяющим осуществлять достройку и изменять этажность строения;
• универсальностью, позволяющей сооружать свайное поле под фундамент на различных видах почвы;
• ускоренными темпами сооружения, обеспечивающими возможность значительного сокращения строительного цикла;
• отсутствием необходимости выполнения трудоемких земляных работ, что значительно упрощает процесс возведения основания.

К недостаткам свайного основания относятся следующие моменты:

• необходимость использования специальной техники;
• проблематичность сооружения фундамента на каменистом грунте;
• отрицательное влияние ударных факторов и вибрации на близлежащие постройки.

Точного выполнение расчетов требуют фундаменты свайного типа

Еще одна слабая сторона – отсутствует возможность создания подвала под зданием. Фундаменты свайного типа требуют точного выполнение расчетов, осуществления геодезической разведки и определения глубины погружения опоры в почву. Технология сооружения фундамента допускает пробное погружение опоры в грунт для определения уровня плотных слоев. Решая использовать свайный фундамент, изучите его положительные стороны и оцените сложности, связанные с недостатками конструкции.

Какие расчеты нужны при монтаже свай

При расчетах свай, определяют следующие величины:

• Длина.
• Диаметр.
• Число.
• Расположение.

Средними показателями диаметра устанавливаемых бетонных конструкций, считают диапазон 15-40 см. Распространенный вид — с сечением 20 см. Для точных расчетов, нужно использовать таблицы, указывающие диаметр опор, способности выдерживать нагрузки.

Примерное расположение свай

Узнав, какую несущую способность имеет одна единица бетонного сооружения, можно вычислить расстояние между ними:

I = P/Q:

• I – Подходящий шаг между конструкциями.
• P – Какую нагрузку выдерживает одна единица.
• Q – Нагрузка, оказываемая на квадратный метр основания (нужно узнать массу здания, поделить на общую длину ростверка).

Расчет: здание, общая масса — около 50 тонн. Устанавливается на тугой суглинок. Диаметр одной сваи — 20 см. Получаем следующий расчет:

Массу здания 50000 кг/ на нагрузку, оказываемую основанием здания 1884 кг = 26.53 (округляем до 27). Для возведения здания массой 50 тонн, необходимо расположить 27 опор по периметру основания.

Если планируется установка тяжелых сооружений внутри дома, под ними также располагают сваи. Глубина скважины зависит от несущего грунта, уровня промерзания. В средней полосе России — 1.5-3 метра.

Расчеты при монтаже монолитного ростверка

Чтобы определить ширину конструкции:

B=M/L*R:

• Ширина ростверка.
• Вес здания.
• Длина бетонного сооружения.
• Какую нагрузку может выдержать грунт.

Расчет армирования

Перед заливкой свай проводится армирование для усиления основы. Размер арматуры зависит от массы здания, весовой нагрузки на фундамент. Распространенная арматура — с рифлением, размером 12 мм.

Плюсы и минусы свайного основания

У каждого основания имеются плюсы и минусы. Это далеко не универсальный вариант для любого грунта. Не для каждого участка он подойдет. Зато стоит такое основание под частный дом не так дорого, как фундамент плита или заглубленный ниже точки промерзания жб ленточный аналог. В винтовом исполнении опора на сваях обойдется на 30–40%, а в буронабивном – на 20–25% дешевле.

Чтобы такое основание прослужило долго, подготовку его проекта лучше доверить профессионалам. Здесь очень важны тщательные исследования грунта и грамотные расчеты. Необходимо заранее предусмотреть, как поведет себя каждая свая в будущем под нагрузкой. Малейшая ошибка – ростверк и стены на нем поведет сразу же. В результате даже кровля из металлочерепицы или профнастила на крыше будет повреждена, не говоря уж о треснувших перегородках внутри здания.

Пример на забивных сваях

Второй важный момент – это ограничения по весу строения. Тяжелый керамический кирпич или бетон для коттеджа на свайном фундаменте брать точно не стоит. Здесь больше приемлемы каркасные либо пенобетонные технологии. Они позволяют возвести легкие стены, которые простоят на винтовых либо буронабивных опорах долго и без проблем.

И вообще, прежде чем выбирать тип основания под свой дом, следует тщательно изучить, что такое СИП-панели, кирпич, брус, бревно, газо- и пеноблоки со всеми их характеристиками и плюсами с минусами. Вес стройматериала стен сильно влияет на выбор вида фундаментного основания.
