Экономичность и простота монтажа: применение винтовых и забивных свай для строительства террасы

Одинарная обвязка

Наиболее распространенный вариант формирования деревянной обвязки – укладка поверх свай единственного ряда бруса. Этого достаточно для создания прочного основания, что к тому же позволяет экономить на стройматериалах.

Одинарная нижняя обвязка применяется при сочетании следующих условий:

• Сравнительно легкого веса стен.
• Каркасной технологии строительства.
• Высоты дома не более 1-2 этажей.

Подбор материала

В основе обвязки берется брус сечением 20х15 или 20х20 см. При этом к его качеству предъявляются следующие требования:

1. Влажность не выше 15-20%.
2. Отсутствие повреждений – трещин, дефектов, гнили.
3. Соответствие размера будущей нагрузке.

Ввиду того, что обвязочный ряд находится в самой нижней части сооружения, на него будет постоянно воздействовать сырость, которую в той или иной степени содержит грунт. Поэтому предпочтение лучше отдавать хвойным породам, в идеале лиственнице.

Брус для обвязки

Брус или доска: что лучше

Как альтернатива брусу, для формирования ростверка нередко используется доска 50х200 мм. При этом чтобы создать опорную балку, берется 3 таких доски, располагаемых пакетным способом – со смещением по краям на ширину. Их крепление осуществляется на гвозди и саморезы.

Преимущества по сравнению с классическими венцами:

• Более легкий монтаж, особенно когда работы приходится делать одному человеку.
• Высокая прочность соединения в углах – благодаря смещению досок.
• Практически отсутствует усыхание и искривление.

Однако по сравнению с «пакетом» брус все же представляет собой единую структуру. При его использовании меньше промежуточных операций – по сборке и обработке.

Доска также используется для создания обвязки

Установка оголовков

Прежде чем начинать обустраивать обвязку из бруса, нужно правильно подготовить оголовки. Это металлические пластины квадратной формы, венчающие сваи. Они выполняются функцию опоры и фиксируют ростверк.

Подготавливаются они следующим образом:

1. По размеру подбираются так, чтобы ширина была на 5 см больше самого бруса. Например, для заготовки 20х20 см, пластина должна быть 25х25 см.
2. Если свая металлическая, пластинка просто приваривается к ее верхнему обрезу. К ж/б-варианту она может прикручивать к шпилькам, забетонированными в массу.
3. Высверливаются отверстия под крепление балки монтажными метизами.
4. Поверхность оголовка, непосредственно контактируемая с деревом, покрывается слоем гидроизоляции. Применяется битум, стеклоизол или рубероид.

Оголовок на бетонной свае

Укладка и фиксация бруса

Прежде чем приступать к непосредственной сборке ростверка, все элементы требуется подготовить – подогнать по размеру, выпилить места стыковки и просверлить монтажные отверстия, обработать спецсредствами и просушить. Далее укладка осуществляется по следующему алгоритму:

• Сборка начинается с одного из основных углов.
• Брусья соединяются в пазы и выверяются под углом 90.
• К оголовку балки фиксируются на болты, а между собой – с помощью саморезов, скоб, пластин, уголков – в зависимости от условий.
• Сперва выполняется сборка ростверка по периметру, а затем по врезкам – на местах внутренних перегородок.
• После каждого соединения, прежде чем элементы обвязки будут зафиксированы, углы проверяются на соответствие плану.

Чтобы исключить образование коридоров холода, в стыки брусков закладывается джутовая лента.

Укладка бруса на сваи

Проверка горизонтального уровня

Когда элементы закреплены, требуется выполнить проверку сторон ростверка на соответствие горизонтальному уровню. Для этой цели используется обычный строительный измерительный уровень.

Допустимым считается перепад по высоте между противоположными сторонами или углами по диагонали не более 5 мм. Более серьезные отклонения могут повлиять на устойчивость возводимой конструкции. Поэтому в ходе последующего строительства должны вводиться соответствующие корректировки.

Обработка обвязки

Необходимость финишной обработки ростверка обусловлена его условиями эксплуатации. Делая дом по каркасной технологии на точечных опорах, нельзя забывать, что обвязка как раз и выступает фундаментом по отношению ко всему сооружению. А если учесть, что древесина хорошо насыщается влагой, то тем более необходима преграда на пути ее перехода к материалу стен.

Поэтому по завершении сборки брусовая конструкция сначала обмазывается битумной пропиткой, а затем поверх накладывается слой рулонной гидроизоляции. Только после этого можно продолжать возведение постройки.

В видео один из способов создания обвязки свайного фундамента с помощью досок:

Влияние глубины промерзания грунта и уровня грунтовых вод

Так как свойства морозного пучения грунтов проявляются при их сезонном промерзании, то подошву фундаментов необходимо располагать на глубине, превышающей глубину промерзания на 150—200 мм, тогда негативное воздействие пучения будет проявляться в минимальной степени.

Если на участке присутствуют грунтовые воды, то применяют специальные мероприятия для водоотведения со строительной площадки и в дальнейшем от фундаментов построенного сооружения – закрытые дренажи различного вида – пристенный, траншейный или пластовый с укладкой дренажных труб и отведением воды в установленное место.

5 этап – монтаж каркаса

Каркас свайного фундамента обеспечит форму и соответствие геометрических параметров сваи расчетным, а также исключит впитывание бетона в почву и уменьшит его потери. Для формирования оболочки (каркаса) можно использовать:

Опалубка (каркас) из рубероида для свайного фундаментаРубероид. Желательно скрутить в два слоя. При этом диаметр скрутки соответствует расчетному, длина равна глубине погружения плюс высота надземной части.

Чтобы рубероид держал форму его можно обмотать скотчем. На нижнюю часть скрутки одевается плотный пакет, или ее заматывают плотной пленкой. Это поможет предотвратить впитывание воды из бетонного раствора в почву и минимизировать воздействие на сваю грунтовых вод.

Полимерный картон. Заводская опалубка из картонного полимера позволяет упростить работу и получить надежный и прочный каркас.

Характеристики картонной опалубки представлены в таблице:

Картонная опалубка (каркас) для свайного фундамента

Показатель	Параметры
Диаметр	150-1250 мм.
Толщина стенки	3-15 мм.
Длина	до 11 м.п.
Вес одного погонного метра	1,8-9 кг.
Сечение	– круглое – квадратное.
Стоимость	5-30 евро за м.п.

Скорлупа ППУ для утепления труб отлично подойдет для изготовления каркаса буронабивных свай.

Характеристики скорлупы из пенополиуретана представлены в таблице:

Опалубка для свайного фундамента из ППУ скорлупы

Показатель	Параметры
Диаметр	45-1020 мм.
Толщина стенки	40, 45, 50, 100 мм.
Длина	300-1000 мм.
Вес одного погонного метра	от 0,5 кг.
Сечение	– круглое
Стоимость	от 140 руб./м.п.
Покрытие	– фольга; – армированная фольга; – стеклопластик; – оцинковка.

Обвязка ростверком

Ростверк — это пояс обвязки, соединяющий отдельные опоры в единую систему. Он нужен для принятия веса стен или прочих элементов конструкции дома, равномерного распределения нагрузки по всему свайному полю.

Существуют разные способы монтажа ростверка, обусловленные материалом изготовления:

Деревянный

Используется деревянный брус минимальной толщиной 150 : 150 мм. Как вариант, можно применить пачки из досок толщиной 50 мм и шириной 200 мм, соединенные в единый пакет размером 150 : 200 мм. Используется качественный сухой пиломатериал 1 или 2 сорта.

Поверхность дерева покрывается антисептическим и антипиреновым составом (в настоящее время существует пропитка, выполняющая обе функции). Соединение брусьев производится вполдерева и только над оголовком сваи.

Стыки, расположенные в пролете, не допускаются. Между металлом и деревом во всех местах прокладывают двойной слой рубероида (гидроизоляция). Установка выполняется так, чтобы свая располагалась точно по продольной оси бруса.

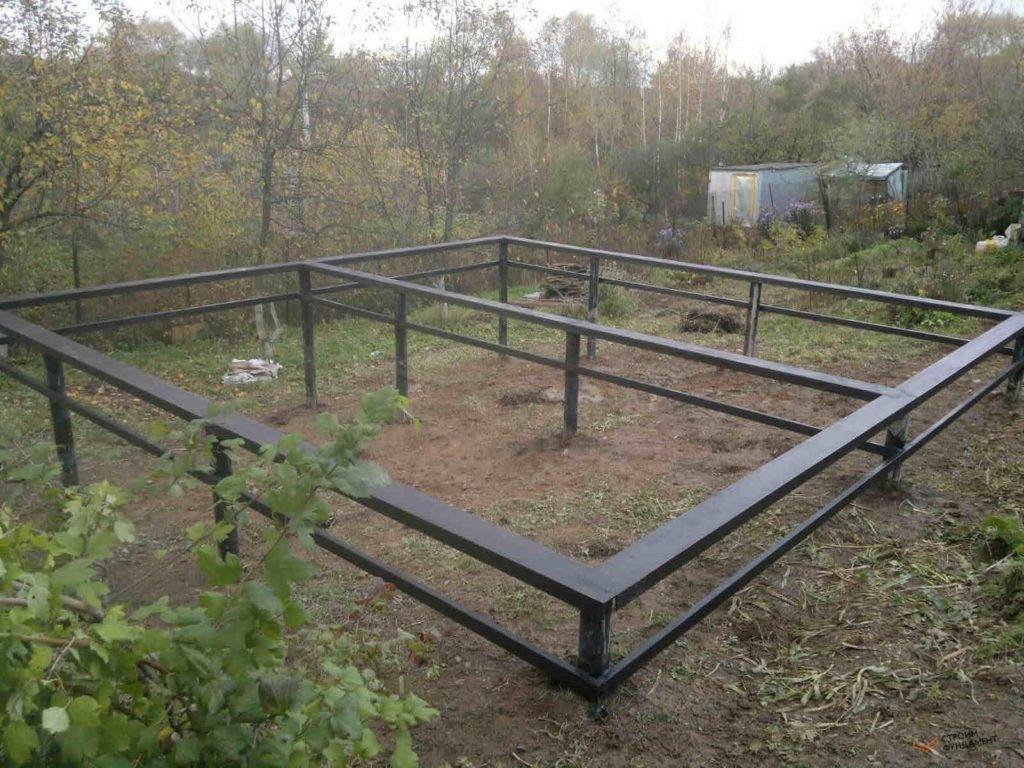

Металлический

Используются различные виды металлопроката:

• Швеллер.
• Двутавр.
• Труба прямоугольного сечения.

При использовании швеллера не нужны оголовки, хотя для трубы или двутавра их присутствие обязательно. Для швеллера используются специальные закладные детали, установленные в трубу при заливке бетона.

Появляется возможность обойтись без гидроизоляции между оголовками и обвязкой, но между металлом и стеной она применяется в любом случае. Соединение деталей производится сварным способом с обязательным усилением болтами.

При повышенной прочности металлического ростверка, возникает большой металлический элемент конструкции, который требует обслуживания — периодической покраски защитными составами.

Железобетонный

Это самый трудоемкий и долгий вариант создания ростверка, но и самый прочный и надежный, не подверженный коррозии или гниению. Для его создания необходимо изготовить опалубку, установленную поверх оголовков.

Внутрь помещают арматурный каркас, после чего приступают к заливке бетона.

Опалубка изнутри устилается слоем рубероида или полиэтилена для исключения утечек влаги. Иногда ростверк заливают ниже уровня оголовков, приваривая арматурный каркас непосредственно к стволам. Чаще всего такое производится при достаточной высоте на уровнем грунта.

В таких случаях подрезку по горизонтали выполняют после затвердения бетона (28 дней), а заполнение стволов производят после подрезки.

Преимущества строительства веранды на сваях

Винтовой стержень представляет собой полую трубу из металла, которая с одной стороны имеет спиральную часть, а с другой — ровную торцевую. Внутри труба полая, потому что внутрь производится залив бетонной смеси. Когда металл повреждается коррозией, застывший цемент продолжает выполнять несущие функции.

Если такие сваи правильно установить и обработать антикоррозийными средствами, то они могут прослужить до 100 лет. Этот срок может сократиться, если рядом расположена электроподстанция, сотовые вышки или проходит железная дорога, так как утечка тока от этих объектов в почву ускоряет коррозию металла.

Свайный фундамент плюсы и минусы. Свайный фундамент: плюсы и минусы фундамента на сваях

Свайный фундамент: плюсы и минусы фундамента на сваях Свайный фундамент: плюсы и минусы фундамента на сваях Свайный фундамент представляет собой группу свай, заглубленных в землю и объединенных ростверком. Такая конструкция оптимально распределяет нагрузку и позволяет избежать основных проблем — растрескивания и неравномерной усадки основания. При возведении частных домов используются различные виды свайных фундаментов, особенно актуальны они в регионах с подвижными или сложными грунтами.

Свайный фундамент представляет собой группу свай, заглубленных в землю и объединенных ростверком. Такая конструкция оптимально распределяет нагрузку и позволяет избежать основных проблем — растрескивания и неравномерной усадки основания. При возведении частных домов используются различные виды свайных фундаментов, особенно актуальны они в регионах с подвижными или сложными грунтами.

Основная классификация

Существует несколько классификаций свайных фундаментов, но чаще всего используют классификацию по степени заглубления:

• Низкий ростверк . Закладывается глубже зоны промерзания, снижает негативное воздействие пучиноопасной почвы, переносит вертикальное давление на основание здания.
• Высокий ростверк. Располагается над поверхностью земли. Такой свайно-ростверковый фундамент востребован при строительстве домов с подвальными помещениями, а также при возведении мостовых опор.
• Промежуточный ростверк . Лежит на поверхности земли, не заглубляется. Подходит для местностей со спокойными грунтами.

При подборе оптимального типа фундамента обязательно учитывается состав и глубина промерзания почвы. Измерить последний показатель довольно сложно, поскольку он может отличаться даже в пределах одного участка. Плотные и влажные грунты промерзают сильнее, что отражается на глубине закладки фундамента. Важную роль играют и сезонные особенности: зимой вспучиваются практически все виды почвы.

Разновидности свай

Основы свайного фундамента изготавливают из различных материалов: дерева, армированного бетона, металла в чистом или комбинированном виде. По локализации выделяют одиночные и ленточные сваи, свайные кусты и поля. Последние используются при сооружении многоэтажных и башенных конструкций.

По способу монтажа сваи делятся на несколько типов:

• вдавливаемые заглубляются в грунт при помощи гидравлических насосов;
• набивные изготавливаются на месте (бетон заливается в заранее пробуренные скважины);
• забивные буквально вбиваются гидравлическими молотами, используются при строительстве тяжелых зданий на проблемных грунтах, практически не имеют аналогов по прочности и надежности;
• винтовые ввинчиваются в грунт по типу шурупов ручным или машинным методом, подходят для возведения легких деревянных или каркасных домов.

В зависимости от того, какие элементы были использованы, фундамент называют свайно-ленточным, свайно-забивным, свайно-ростверковым или свайно-винтовым. У каждого типа есть свои особенности, но достоинства и недостатки едины для всей группы.

Плюсы свайного фундамента

• Высокая устойчивость к разнонаправленным нагрузкам: продольным, поперечным и комбинированным.
• Химическая инертность, стабильность на химически активных грунтах — это преимущество относится только к бетону.
• Долговечность и высокий запас прочности — при необходимости можно увеличить этажность готового дома.
• Сокращение сроков строительства — при использовании заводских заготовок объем «мокрых» работ минимален.
• Универсальность — свайный фундамент подходит для болотистых и торфяных грунтов, прибрежных зон и регионов с большой глубиной промерзания грунтов.

Минусы свайного фундамента

• Необходимо использовать дорогостоящую крупногабаритную технику, которой требуется большая площадь для маневров. Ее применение возможно не на всех земельных участках.
• Опасность разрушения соседних построек, особенно если при монтаже используются мощные молоты. Такая техника вызывает сильные продольные колебания в почве.
• Сложность некоторых инженерных решений, требующая точных расчетов.
• Обязательное проведение геологических изысканий. При обустройстве свайных фундаментов на горизонтально подвижных почвах возможно смещение свай при пучении грунта зимой.

От чего зависит выбор типа фундамента

При выборе типа фундамента — любого, а не только свайного  — необходимо учитывать ряд факторов:

• наличие и уровень залегания грунтовых вод на участке;
• тип грунта, его состояние и глубина промерзания;
• планируемая величина нагрузки от здания;
• наличие подвального помещения и подземных коммуникаций под домом;
• используемые строительные материалы;
• расчетный срок службы постройки.

Как возвести СФ своими руками?

Перед началом строительства необходимо провести подготовительные работы:

1. Организовать доставку винтовых свай и стройматериала на участок.
2. Убрать остатки старого фундамента (если есть).
3. Расчистить территорию от строительного мусора, валунов и других предметов, мешающим монтажу.
4. Организовать подачу воды для замешивания раствора и электроэнергии для работы оборудования.
5. Подготовить приспособления для вкручивания стержней в грунт.

Этапы строительства:

1. В установленных местах вкручивают винтовые сваи в грунт, пока наконечник не упрется в твердый пласт. При этом соблюдают вертикальность оси трубы (допустимое отклонение – не больше двух градусов).

2. Обрезают верхнюю часть металлических труб, выравнивая плоскость по горизонтали.
3. Заливают раствором внутреннюю полость столба, чтобы исключить вероятность окисления металла.
4. Когда бетон наберет прочность, наваривают оголовки на концы труб.
5. Шлифуют сварные швы и покрывают слоем гидроизоляционного материала.

Особенности изготовления ростверка

Типы обвязки для винтовых свай различают по материалу изготовления:

• металлические;
• деревянные;
• бетонные.

Ростверк используют для сооружений, стены из которого изготовлены из дерева. Обязательные этапы монтажа:

1. Пропитка брусьев гидрофобным составом, антисептиком и антипиреном.
2. Устройство гидроизоляционной прокладки между оголовками и деревянными элементами.
3. Прикручивают балки к оголовкам через заранее подготовленные технологические отверстия.
4. По углам конструкции устанавливают укрепляющие уголки.

Особенности монтажа металлического ростверка под каркасное сооружение:

• для обвязки используют двутавровые балки или швеллера;
• помимо сваривания каркаса, углы необходимо стянуть болтами;
• металлическую конструкцию обмазывают гидрофобным составом, уделяя особое внимания сварным швам.

Деревянная обвязка винтовых свай для каркасного дома, видео-инструкция:

Самостоятельное изготовление

Самым распространенным является ленточный фундамент, который можно применять для строительства веранды и пристройки к уже существующему дому любой конструкции, от легкой беседки до тяжелой двухэтажной. Его можно связать с уже имеющимся фундаментом.

Чтобы правильно залить его своими руками, необходимо изучить технологию и выполнить все этапы работ.

• Сделать разметку с помощью кольев и веревки, вбить колышки по периметру пристройки, натянуть бечевку.
• Демонтировать имеющуюся отмостку, убрать утеплитель, если он был проложен.
• Вырыть траншею по веревочным меткам и намеченной глубине.
• В качестве дренажа нужно сделать песчано-гравийную подушку, тщательно утрамбовать ее.
• Смонтировать из досок опалубку, подпереть ее снаружи специальными подпорками, а внутри – распорками для предотвращения смещения при заливке.

• Установить в траншею арматуру, соединить ее проволокой в виде решетки, которая должна быть выше поверхности земли на 20 см.
• Высверлить в уже готовом фундаменте старого дома глухие отверстия длиной 35 см для соединения оснований.
• Заложить в отверстия арматуру, расклинить прутки на концах и привязать их к новому каркасу. Таким образом произвести жесткую сцепку фундаментов.
• Если решено сделать деформационный шов, то между основаниями прокладывают широкие листы теплоизолятора.
• Залить раствор, время высыхания и набора прочности составляет 3–4 недели. В течение этого времени необходимо увлажнять почву рядом с опалубкой, тогда высыхание бетона пройдет равномерно, без трещин или деформаций.
• После высыхания бетона укладывают слой гидроизоляции, затем возводят стены.

Если грунт на участке слабый, а веранда или беседка довольно тяжелая, то имеет смысл сделать свайный фундамент. Большую нагрузку может давать встроенный в стену массивный камин, бассейн, двухэтажная постройка.

Свайное основание делается следующим образом:

• винтовые сваи заглубляются в почву, чтобы их верхняя часть выступала над поверхностью;
• сверху крепят специальные опорные площадки;
• с помощью бруса или каркасной балки объединяют все винтовые опоры в единую конструкцию;
• очень важен тщательный контроль перепадов высоты при установке винтовых свай.

В случае пристройки павильона с бассейном необходимо:

• разметить габариты веранды и самого бассейна;
• вырыть котлован под чашу, прибавив по 1 метру к длине и ширине для обустройства боковых подушек и возможности прохода строителей;
• стенки котлована роют с небольшим уклоном для прочности;
• на дне насыпают дренажную подушку, гидроизолируют и укладывают теплоизоляцию чаши;

• устанавливают чашу, например, из стекловолокна, затем подводят коммуникации и устанавливают элементы, к которым не будет доступа в дальнейшем;
• затем монтируют закладные элементы опор павильона и арматуру монолитной плиты фундамента. Внутри армирования прокладывают проводку и трубы под трапы сливов;
• заливка производится бетоном М300;
• в месте примыкания к старому дому прокладывается деформационный шов.

Виды свай, достоинства и недостатки

Благодаря достаточно простой конструкции, существует не так много видов винтовых свай. В большинстве случаев различают три основных разновидности винтовых свай:

• литые. Наконечник изготавливается в точном соответствии с имеющейся моделью как единое целое. Обладают наибольшей прочностью;
• комбинированные. Предполагают наличие двухосновных частей – лопасти и конуса. Современные технологии позволяют изготавливать подобные сваи, способные выдержать серьезные нагрузки (до 50 т);
• сварные. Изготавливаются следующим образом. На заостренный нижний конец сваи приваривают лопасти. Для качественного и надежного выполнения процесс должен проводиться с применением плазменной резки.

Достоинства

Применение устройства фундаментов на основе винтовых свай имеет ряд несомненных преимуществ:

• экономичность. Фундаменты на винтовых сваях при сопоставимой с ленточными и сборными из ж/б блоков прочности, значительно дешевле в производстве. Это достигается тем, что работы выполняются быстро, отсутствует необходимость выполнения трудоемких земляных работ и уборки мусора;
• возможность выполнения работ в сложных условиях. Устройство фундаментов из винтовых свай возможно на любом рельефе, в лесистой местности без необходимости корчевания корней деревьев, в труднодоступных местах с отсутствием подъездных путей, так как не нужна громоздкая техника. Кроме того, свайно-винтовой фундамент можно использовать на слабых грунтах;

• отсутствие заметной усадки. Особенности конструкции свай предполагают в процессе их погружения (завинчивания) автоматически происходящее дополнительное уплотнение грунта. Поэтому усадка фундаментов практически полностью отсутствует, что дает возможность сразу приступать к последующим работам;
• возможность использования в пристройках. Уже отмеченное выше отсутствие динамических нагрузок на почву позволят устраивать свайно-винтовой фундамент в непосредственной близости от уже построенных зданий и сооружений. Дополнительным плюсом является то, что из-за отсутствия большой техники не страдает, как правило, уже окультуренная и благоустроенная площадь вокруг;
• возможность выполнения работ в любое время года;
• длительный срок службы (более 100 лет), достигаемый надежностью конструкции.

Недостатки

Основной недостаток применения винтовых свай связан с материалом, из которого они изготавливаются

Металл крайне склонен к коррозии, поэтому при приобретении готовых свай или материалов для их самостоятельного изготовления необходимо обращать внимание на качество метала и его обработки. Оптимальный вариант – новая металлическая труба не менее 4 мм толщиной, обработанная пескоструйным аппаратом с последующим нанесением антикоррозионного покрытия

Для лопастей толщина металла должна быть не менее 5 мм.

Многие заказчики считают недостатком отсутствие подвала, который не предусматривается конструкцией свайно-винтового фундамента.

Технология устройства фундамента из винтовых свай

Подготовка участка к установке опор

Подготовительные работы перед устройством фундамента для веранды из винтовых опор сводятся к демонтажу пояса отмостки на том месте, где предусмотрено примыкание веранды к дому.

Затем с помощью колышков и рулетки, делают разметку пристроя в плане, забивая колышки в углах будущей веранды. По вынесенным колышкам натягивается строительный шнур или крепкая бечевка. Для выноса углов можно использовать деревянные или металлические колья. Далее следует подготовить приямки на месте вкручивания свайных опор, эту работу можно выполнять вручную или с помощью мини-бура.

Монтаж свай

Опоры предварительно обрабатываются антикоррозийными составами, затем вручную выставляются в приямке. Следует тщательно следить за вертикальным положением опор, контролируя их вертикальность с помощью уровня.

Закручивают сваи с помощью специального механизма, надетого на верхнюю часть конструкции – это легко сделать своими руками. После вкручивания всех винтовых опор, верхние части их обрезают на одном уровне. Внутреннюю полую часть металлических труб заполняют бетонным раствором. Сверху отверстия в трубах закрывают специальным металлическим оголовком. Существует несколько видов оголовков, которые применяются в зависимости от предусмотренной конструкции стен.

Посмотрите видео, как произвести монтаж винтовых опор под веранду своими руками.

Требуется выдержать некоторое время, чтобы бетон набрал прочность, для этого работы по устройству фундамента для пристроенной веранды к дому, временно прекращают.

Ростверк

Пояс ростверка монтируют из металлических, монолитных бетонных или деревянных балок. Монолитный ростверк считается самой дорогой и трудоемкой конструкцией, для монтажа которой необходимо возведение сложной пространственной опалубки. Такой ростверк неэкономично устраивать для легкой веранды из досок.

Ростверком в данном случае может являться первый профилированный брус, уложенный на оголовки винтовых свай. В этом случае нижний венец деревянной веранды будет исполнять функции ростверка.

Рекомендуем посмотреть видео об обвязке опор деревянным ростверком.

Если веранда имеет небольшие размеры, достаточно проложить венцовый брус по периметру постройки. Если предусмотрено выполнить пристрой веранды значительных размеров, сваи вкручиваются внутри периметра, для увеличения несущей способности основания и прочности постройки. Обвязка брусом в таком случае выполняется не только наружных, но и внутренних свай.

Устройство стен веранды выполняется поверх опорного бруса. По низу веранды выполняется цокольная облицовка, которая поможет предупредить преждевременные разрушения конструкций от сырости и мороза

Пристроить веранду собственными силами не так уж сложно, важно последовательно выполнять все технологические рекомендации
