Схема планировочной организации для разрешения на строительство: где взять образец и как сделать СПОЗУ самостоятельно?

Форма, структура, содержание схемы

Документ состоит из двух частей: схематической и описательной. Рассмотрим каждую более детально.

1. Схематическая (или графическая) часть. В ней содержатся:

границы участка земли, соответствующие межеванию и кадастровому учету;
контуры и точные габариты планируемого объекта капитального строительства с точным расположением в границах участка без внутренних обозначений;
если на территории надела уже имеются строения, их наносят на схему, сюда же относятся объекты под снос с соответствующими обозначениями;
границы охраняемых территорий, водоохранных зон, охранных зон коммуникаций и инженерных сетей и т.д., одним словом, особых зон использования, что соответствует градостроительному плану. Здесь же обозначается территория действия публичного сервитута.
схема расположения инженерных сетей с обозначением возможности и мест, где будет осуществляться подключение капитального строения.

характеристики участка земли с полным описанием;
технические и экономические данные по организации надела и его застройки с учетом планируемого строительства, сноса имеющихся объектов или их реконструкции;
характеристики частного жилого дома по проекту (в соответствии с разрешением на строительство);
описание планируемых работ по благоустройству;
для производственных зданий – обоснование размещения всех зданий, транспортных схем для осуществления подъезда к помещениям и грузоперевозок.

При указании характеристик застройки участка земли и проектируемого ИЖС придерживаются следующих обязательных параметров, которые должны быть отражены:

этажность жилого дома с учетом подземной и наземной частей (сюда входят цокольное помещение, если верхнее перекрытие возвышается над уровнем земли на 2 м и более, этажи над землей, мансарда и т.д.);
высота дома, которая замеряется от двух точек: отмостки и конька крыши, без учета высоты труб и иных выступающих частей;
площадь ИЖС по внешней границе здания с учетом всех выступающих деталей (терраса, крыльцо, гараж и т.д.);
коэффициент или процент застройки, который вычисляется путем соотношения площади проектируемого объекта к площади надела;
общая площадь частного дома, суммируемая внутренняя площадь помещений с учетом лестничных маршей и площадок, балконов, лоджий, веранд и т.д.

Готовая схема утверждается владельцем участка земли или уполномоченным лицом по соответствующей доверенности.

Сроки и стоимость

Сколько стоит СПОЗУ?

Для опытных специалистов при наличии всей необходимой документации составление СПОЗУ не составит большого труда.

Срок выполнения работ устанавливается в каждой фирме самостоятельно. Он может составлять несколько дней или недель в зависимости от объема работ специалиста, предоставленных заказчиком сведений.

Стоимость подобных услуг может варьироваться в зависимости от региона и исполнителя работ.

В среднем она составляет от трех до пяти тысяч рублей. Порядок оплаты обговаривается заказчиком при заключении договора с сотрудником проектной фирмы.

Лицам, желающим возвести собственный дом, понадобится собрать требуемый список разрешений и документов. В их число входит и план застройки участков (СПОЗУ). Без его оформления не удастся получить нужное для строительства разрешение.

Однако для его получения подойдут только правильно составленные и оформленные схемы организации земельных участков. СПОЗУ могут делать и сами собственники земельных наделов, но лучше поручить ее разработку специалистам.

Как делать генплан участка с домом? В данном видео вы также можете узнать как сделать схему генерального плана участка (генплан):

Поделитесь записью

Обсуждение: 3 комментария

Светлана says: 30.01.2020 в 08:14
Статья очень помогла. Конкретно. понятно, компактно.. Спасибо! Дай БОГ удачи!
Ответить
Иван says:
27.04.2020 в 00:34
Если человек является собственником земельного участка, почему он должен согласовывать использование этого участка с кем-то кроме возможно соседей, разве у государства нет иных проблем?
Ответить
5master5 says:
18.05.2020 в 12:08
Купил садовый участок, где изначально был неправильно построен дом. Расположен он близко к соседскому забору и не выдерживает нормативных метров. Как теперь заказывать план участка не представляю.
Ответить

Заказать СПОЗУ: пошаговая инструкция

Подобную услугу оказывают как государственные органы (архитектурный департамент местной Администрации), так и коммерческие организации. Специалисты (инженеры) работают примерно по такому же алгоритму, поскольку они всегда просят предоставить градостроительный план, на основе которого и осуществляется составление схемы СПОЗУ.

Шаг 1. Сбор документов

И частные граждане, и компании заполняют заявку, но конкретный список документов отличается. Физические лица подают такой набор:

проект дома;
свидетельство о собственности;
градостроительный план;
кадастровый паспорт;
результаты топографической съемки (план местности).

А компании также подают все эти документы, но к ним добавляются и такие бумаги:

подробное задание на проектирование;
схемы организации движения пешеходов и транспорта;
учредительные документы (копии);
архитектурные планы;
инженерные отчеты по результатам изысканий;
описание участка, особенностей его расположения и предполагаемого использования.

Шаг 2. Процедура изготовления

Как правило, срок изготовления занимает 1 рабочий день, поэтому готовую схему могут сделать и в день обращения. Если объект довольно сложный (в случае с юридическими лицами), срок устанавливается индивидуально. На листе с чертежом ставится печать организации, ФИО и должность ответственного специалиста, составившего схему. Итоговый документ обязательно содержит не только рисунок и текстовую часть, но и титульный лист. В отдельных случаях составляются и приложения.

Шаг 3. Оплата услуги

Как правило, оплата совершается только по факту оказанной услуги. В отдельных случаях действуют акции с предложениями по 1900-2000 рублей за типичную схему участка для ИЖС. Однако чаще всего она варьирует в диапазоне от 3000 до 20000 рублей:

средняя стоимость за работу над участками в Москве и Подмосковье 5-10 тысяч рублей;
цена за услугу в Санкт-Петербурге и Ленинградской области немного ниже: 4-8 тысяч рублей;
в областных и краевых центрах порядка 3-7 тысяч рублей.

Важно понимать, что исполнитель должен не только уметь чертить, но и правильно рассчитывать все параметры дома в соответствии с существующими методиками. Если уверенности нет, стоит обратиться к профессиональным инженерам

Запланировав стройку дома или бани на земельном участке, многие сталкиваются с тем, что сначало нужно получить разрешение на строительство. Для его получения, вам потребуется собрать определенный пакет документов, в том числе и СПОЗУ (схема планировочной организации земельного участка), и предоставить их в архитектурный отдел местного административного органа.

Если вы решили сэкономить и сделать СПОЗУ для строительсва самостоятельно, то читайте данную статью далее, в ней мы расскажем: можно ли сделать СПОЗУ своими руками, какие предъявляют требования к нему и где его лучше заказать при необходимости.

Как сделать схему планировочной организации земельного участка самому

Документ можно составить самостоятельно, взяв за образец любой, находящийся в сети интернет. Но как бы он ни был приближен к вашему случаю, придется затратить немало времени и усилий, чтобы максимально соблюсти все требования.

Особых ограничений по тому, кто может оформить СПОЗУ, в законодательстве нет. Значит, вправе сделать ее самостоятельно любое физическое или юридическое лицо, обладающее определенными навыками.

В Градостроительном кодексе РФ говорится, что застройщик может сделать схему применительно к объектам ИЖС по собственной инициативе. Но получить разрешающие строительство документы без нее невозможно. Поэтому СПОЗУ вычерчивать придется и это сделать может сам собственник участка с соблюдением всех утвержденных градостроительных норм.

Для оформления графической части схемы потребуется иметь знания и навык черчения или работы в графических программных редакторах. Помимо этого рекомендуется изучить несколько образцов для наглядного представления о том, как они должны выглядеть. Следует помнить, что этот документ должен отвечать определенным стандартам и требованиям, а также соответствовать градостроительному плану земельного надела. Если они не будут соблюдены, то администрация вправе выдать отказ в предоставлении разрешения на осуществление возведения строения.

Цена СПОЗУ. Отметим, что все требования, предъявляемые к схеме, довольно сложно понять простому обывателю. Профессионалы же, за плечами которых имеется опыт составления таких документов, справляются с задачей качественно и быстро. Но их работа стоит определенных денег от 3500 рублей.

Если вы приняли решение вычертить СПОЗУ самостоятельно, то придерживайтесь небольшой инструкции:

За основу берется чертеж из градостроительного плана, его можно привести к требуемому формату и масштабу.
Границы участка сделайте толщиной 0,3 мм и укажите, что ограждение совпадает с границей участка.
На чертеже должны быть обозначены границы территории, в пределах которой можно осуществлять застройку. Ее нужно нанести штрихпунктирной линией с отступом от границ участка в 3 метра, а от основного подъезда в 5 метров.
Будущий жилой дом наносится на чертеж жирной линией толщиной 7 мм.
Параметры дома по выступающим элементам сопровождаются выносками.

Это самый простой вариант исполнения чертежа, к которому необходимо составить грамотное технико-экономическое описание. Поскольку разрешение на возведение хозяйственных построек не требуется, их на план можно не наносить.

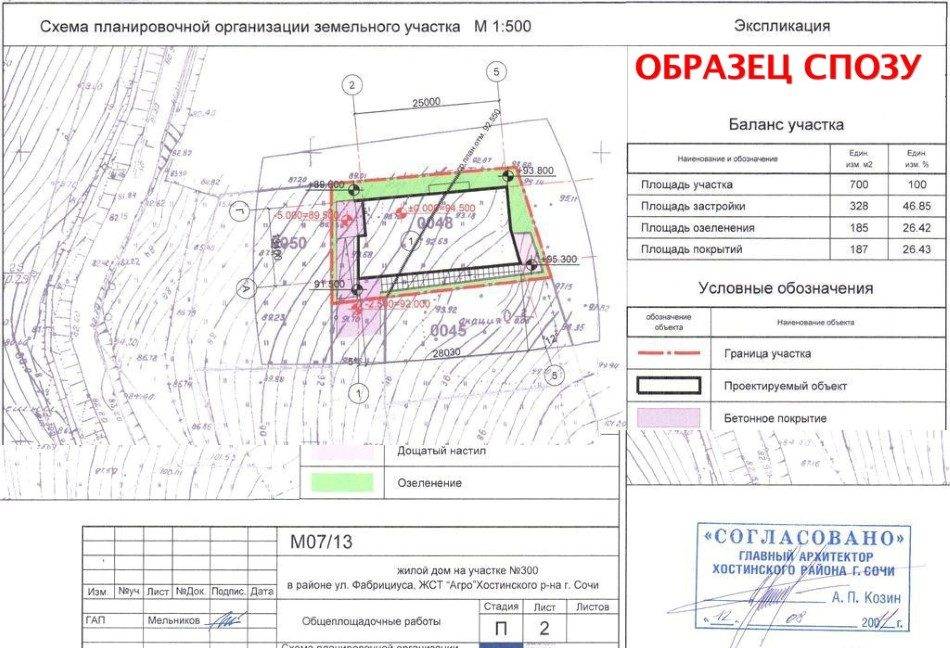

Образец схемы СПОЗУ 2019 года

Схематичное изображение планируемого к строительству или реконструкции объекта капитального строительства на земельном участке.

Для наглядности мы подготовили набор схем, которые можете скачать — здесь.

Программы

Вычертить схематическую часть документа можно в любом графическом редакторе, предварительно отсканировав градостроительный план.

Зачастую используется АРГО (Программный комплекс для кадастровых инженеров) чертеж с понятным интерфейсом, куда можно загрузить с сайта Росреестра кадастровый план территории и произвести необходимые действия по оформлению СПОЗУ.

Программа платная, но имеется ознакомительная версия на 60 дней.

Если не удается самостоятельно сделать СПОЗУ, можно обратиться в проектировочную компанию и заключить договор оказания услуги. Для этого потребуется предоставить специалистам необходимую информацию, содержащуюся в официальных документах на участок земли, эскизный план дома и заявление. Стоимость изготовления схемы и описания зависит от тарифов организации по оказанию услуги.

Только после получения документа можно приступать к процедуре получения разрешения на строительство и возведение жилого дома.

Требования, предъявляемые к составлению СПОЗУ

К данному документу предъявляется ряд требований, без которых он не приобретает юридической правоспособности. Таковые делятся на две категории:

требования по составлению;
требования по удостоверению.

Требования по удостоверению опираются на место подготовки и удостоверения документа уполномоченной административной комиссией. Они состоят из нижеследующего:

Заинтересованное лицо обращается в Комитет или отдел по градостроительству и архитектуре населенного пункта, в котором расположен участок.
Подает заявку на подготовку документа и получает готовый, удостоверенный специалистами документ.
Исполнитель удостоверяет СПОЗУ соответствующими подписями и печатью учреждения.

Для приобретения юридической правоспособности Схемы, в нее требуется включить обязательные сведения и выполнить в соответствии с Инструкцией:

На листе формата А4, большие площади допускают исполнения на листе формата А3.
Изготавливается вручную на бумажном носителе, после чего копируется на электронный носитель при необходимости.
Допускается компьютерное моделирование с последующей распечаткой и удостоверением.
Чертеж исполняется единой монолитной линией без нахлестов с использованием специальной чертежной туши.
Текстовой материал дается разборчиво, без помарок и исправлений в тексте.
Применяются только печатные символы используемых букв и цифр.

Где можно заказать?

Если объект планирования представляет опасность для жизнедеятельности отдельных лиц или граждан населенного пункта, составитель должен иметь соответствующую лицензию на разрешение исполнения услуг (ст. 48 ГрК РФ).

Что нужно предоставить?

После согласования, правообладатель ЗУ подает заявку, к которой прилагается пакет документации. В него входит нижеследующее:

паспорт заявителя;
нотариально удостоверенная доверенность для представителей;
свидетельство о собственности (ином виде права);
топографическая съемка ЗУ;
градостроительный план (выписка).

Стоимость услуг

Несмотря на варьирование цен на обозначенную услугу, можно выделить базовые суммы, представляемые к оплате:

Стандартные заказы, принимаемые в районных, областных и краевых центрах ориентируются на 3 000-5 000 рублей.
В Санкт-Петербурге и Ленинградской области – от 5 000 рублей.
В Москве и ближнем Подмосковье – от 5 000-6 000 рублей. В дальнем Подмосковье цены приравниваются к областным центрам.

Если заказ выполняет администрация населенного пункта, оплата не взимается.

Сроки

В зависимости от наличия клиентской очереди или ее отсутствия, СПОЗУ может подготавливаться от двух недель до полутора месяцев. Принято ориентироваться на один календарный месяц.

Сроки должны устанавливаться по договоренности сторон в момент оформления договора услуг.

Вместо резюме

Выбор программы во многом зависит от того, что вы хотите:

Для простого создания плана в двумерном виде подойдёт программа Garden Planner.

Для более детальной проработки и просмотра вашего плана в 3D формате новичкам подойдут: FloorPlan 3D или X-Designer.

Если вы задумываетесь над более качественными продуктами и желаете более детально проработать ваш план, то советуем присмотреться в российской программе Наш Сад Кристалл или англоязычным Punch Home Design и Sierra LandDesigner 3D.

Из коммерческих продуктов для профессионального ландшафтного и не только проектирования советуем Realtime Landscaping Architect, SketchUp, а также линейки продуктов Autodesk 3DS Max и ArchiCad.

Название	Стоимость	Язык	Сложность
Garden Planner	$34	Английский	Простой
FloorPlan 3D 12	$49,99	Русский	Простой
X-Designer	229 руб	Русский	Простой
Наш Сад Кристалл	3500 руб	Русский	Простой
Sierra LandDesigner 3D	Условно бесплатная	Русский	Простой
Punch Home Design	от $39,99	Английский	Средний
SketchUp	Бесплатная *	Русский	Средний
Realtime Landscaping Architect	от $79,95	Английский	Сложный

Несомненно, дом – главный элемент планировки земельного участка, но территория около него также достойна пристального внимания.

Теперь есть планировщик сада.

Начать работу следует с обозначения габаритов своего участка – необходимо указать длину и ширину в метрах. Во вкладке «сооружения» вы выбираете постройки, которые уже есть на участке – дом, проект бани с душем, колодец, беседка, туалет.

Интерфейс и садовые элементы в планировщике сада

Также вы можете отметить существующие дорожки. Можно расставлять ограждения, мостики, столы и многое другое. Каждое сооружение можно крутить под любым углом, чтобы находить интересные решения.

Кроме сооружений в планировщике представлен широкий выбор растений: плодовые, декоративные, хвойные деревья, кустарника, овощи, различная зелень и цветы.

Пример расположения растений на участке в планировщике

Вы можете планировать зоны отдыха – беседки, мостики с прудами, зоны кустарников и цветников. Благодаря вкладке «помощь», вы поймёте, как управлять программой и без труда разберётесь в ней.

Какие требования предъявляются к схеме планировочной организации

Чтобы данный документ был грамотно составлен, а также обладал юридической силой, он должен составляться исключительно при учете определенных требований. Они могут иметь отношение к правилам составления документа или к его удостоверению.

Во втором случае требования учитывают, где именно составляется СПОЗУ, а также кто этим занимается. К ним относится:

лицо, заинтересованное в получении документа, должно обратиться в отдел по градостроительству и архитектуре конкретного региона, где находится земля;
им подается специальная заявка, на основании которой начинается подготовка СПОЗУ;
в результате он получает правильно составленный документ, подготавливаемый специалистами;
специалисты удостоверяют его подписями и печатями.

Требования к созданию СПОЗУ включают в себя:

составляется документ на листах формата А4, но если территория действительно обладает значительной площадью, то допускается пользоваться для чертежа листами А3;
создается СПОЗУ только вручную, для чего используется соответствующий бумажный носитель, а только потом разрешается скопировать схему на электронные носители, если имеется для этого необходимость;
можно применять для упрощения процесса компьютерное моделирование, после чего результат распечатывается и заверяется;
чертеж должен создаваться монолитной и непрерывной линией, а также не должны присутствовать нахлесты;
во время создания чертежа надо пользоваться специальной тушью черного цвета;
при написании текста надо преподносить информацию точно, детально и разборчиво, а также нельзя, чтобы были какие-либо исправления или помарки;
вносится информация исключительно печатными буквами и цифрами.

Важно! Если созданный документ не соответствует вышеуказанным требованиям, то это может являться основанием для оспаривания его юридической силой

Кто занимается составлением СПОЗУ

Для получения данного документа надо обращаться в администрацию конкретного региона.

Важно! В некоторых городах администрация не занимается предоставлением услуги по составлению СПОЗУ, а в этом случае заинтересованные лица могут обратиться в разные коммерческие организации, предлагающие данные услуги.

Существуют ситуации, при которых возведение какого-либо строительного объекта на земельном участке может представлять опасность для людей или компаний, а в этом случае составитель документа должен иметь специальную лицензию на реализацию услуг.

Для составления СПОЗУ заинтересованное лицо должно подать заявку в администрацию с необходимыми документами, а к ним относится:

паспорт гражданина;
св-во о собственности на участок земли;
доверенность, если занимается процессом представитель;
топографическая съемка участка земли;
градостроительный план.

Услуга по созданию СПОЗУ может иметь разную стоимость, однако в среднем она варьируется от 3 до 6 тыс. руб.

Пример составления СПОЗУ для земельного участка.

Как самостоятельно составить документ

СПОЗУ может быть составлен самостоятельно, если гражданин изучит его структуру и правила создания. Делится документ на две части, причем первая является графической и представлена в виде чертежа, а вторая заполняется текстом.

Непременно в СПОЗУ должны содержаться сведения:

номер участка;
план дома, который планируется построить;
другие сооружения, располагающиеся на земельном участке, причем только капитальные, а к ним не относятся разные теплицы или сарай;
места прокладки на участке различных инженерных коммуникаций, причем если они отсутствуют, то велика вероятность, что администрация не выдаст разрешение на строительство, поэтому придется решать данный вопрос через суд;
подъезды и дорожки ко всем объектам, которые имеются или планируются на территории;
указываются границы, поворотные точки границ земельного участка и различных важных зон, которые могут быть охранными или санитарными;
детально прописывается точная площадь участка;
указывается площадь всех объектов, которые уже построены или планируются возводиться на территории;
должен иметься расчет коэффициента застройки, причем он выражается в процентах;
непременно указывается, какой вид ограждения будет применяться на территории.

Важно! При самостоятельном составлении СПОЗУ следует учитывать не только уже имеющиеся строения, но и объекты, которые только планируется возводить. Дополнительно в процессе составления этого документа учитывается площадь всех мансардных и подвальных помещений, а также высота здания

Дополнительно в процессе составления этого документа учитывается площадь всех мансардных и подвальных помещений, а также высота здания.

Что входит в СПОЗУ?

Этот документ состоит из 2-х частей: графической (собственно, самой схемы) и описательной (о ней – чуть ниже). На СПОЗУ должны быть указаны следующие данные:

Номер выданного вам ГПЗУ.
План дома, который вы намерены построить.
Капитальные сооружения, уже имеющиеся на участке

Обратите внимание: летние кухни, теплицы, сараи и даже гаражи с банями не считаются кап. объектами – так, «времянки».
Проложенные по участку инженерные коммуникации

Если таковых пока нет, чиновники могут закапризничать, и не выдать разрешение на строительство. Но это случается редко, а единственным выходом из создавшейся ситуации является подача заявления в суд (или взятка, но это более чем неправомерно и даже уголовно наказуемо, не забывайте!).
Проходы и подъезды к будущим и уже построенным кап. объектам.
Если по участку проходят охранные, санитарные зоны или зоны земельных сервитутов (но это, практически, не относится к малоэтажному строительству, но так, на всякий случай), тогда указывают их границы.
Площадь участка. К слову, если дворик меньше 1 200 м2 о втором этаже можете забыть.
Площадь всех имеющихся (и построенных в ближайшей перспективе) капитальных объектов на участке.
Расчет коэффициента застройки в процентах (считается, как дважды два: то, что получится в п. 8 разделите на цифру из п. 7. А после умножьте на 100).
Вид ограждения (сетка, деревянный, ж/б забор и пр.).

Как видите, доселе мы учитывали, и то, что уже построено на вашем земельном участке, и то (капитальное), что еще предстоит воздвигнуть (собственно, будущий дом). А дальше речь пойдет только о строении, ради которого затеян весь бумажно-волокитный сыр-бор – капитальном родовом гнезде. Итак, кроме вышеперечисленного необходимо указать технико-экономические показатели дома, такие как:

— площадь мансардных и надземных этажей (первый – уже выше земли) (она не должна быть больше 1 500 м2).

— высоту строения (для частного дома – не более 3-х);

— строительный объем (не площадь(!)) подземной и надземной частей дома (для этого площадь всех подвальных этажей нужно умножить на их высоту. И аналогично поступить с надземными этажами).

Если на участке уже стоят капитальные сооружения, в СПОЗУ указываются и их технико- эксплуатационные показатели (рассчитываются также, как для будущего дома).

Как сделать схему планировочной организации земельного участка самому

Закон не требует наличия лицензии и допуска СРО для выполнения работ по СПОЗУ для ИЖС, поэтому нет никаких препятствий для самостоятельного чертежа схемы СПОЗУ, если вы чувствуете в себе силы этим заниматься и у вас есть на это свободное время. Для домов до 3-х этажей, СПОЗУ для ижс и лпх может сделать и физ лицо. Прикладывать допуски не нужно. Для других объектов надо иметь проектировочные допуски. Но в общем это не отменяет знания в этом, даже если есть лицензия ее можно не прикладывать. Но, тогда могут попросить заверить печатью организации.

Далее нужно будет отсканировать полученный документ и с помощью компьютерной программы (например, PowerPaint) вырезать нужный участок схемы, при необходимости увеличив масштаб.

На следующем этапе необходимо дорисовать на плане чертеж будущего дома, указав улицы, название населенного пункта, границы дома, его высоту, ограждение, и все это в масштабе 1:500. Не забудьте добавить условные обозначения, используемые на плане, и подписать.

Отметим, что все требования, предъявляемые к схеме, довольно сложно понять простому обывателю. Профессионалы же, за плечами которых имеется опыт составления таких документов, справляются с задачей качественно и быстро. Но их работа стоит определенных денег от 3500 рублей.

Если вы приняли решение вычертить СПОЗУ самостоятельно, то придерживайтесь небольшой инструкции:

За основу берется чертеж из градостроительного плана, его можно привести к требуемому формату и масштабу.
Границы участка сделайте толщиной 0,3 мм и укажите, что ограждение совпадает с границей участка.
На чертеже должны быть обозначены границы территории, в пределах которой можно осуществлять застройку. Ее нужно нанести штрихпунктирной линией с отступом от границ участка в 3 метра, а от основного подъезда в 5 метров.
Будущий жилой дом наносится на чертеж жирной линией толщиной 7 мм.
Параметры дома по выступающим элементам сопровождаются выносками.

Закон не регламентирует наличия квалификации и лицензии у составителя СПОЗУ. Это может быть как специалист‑архитектор или строитель, так и сам индивидуальный застройщик, если он чувствует в себе уверенность, что задача ему по силам. Часть 5‑я 48‑й статьи ГрК прямо говорит о том, что можно схему нарисовать и самому.

Хотите узнать что такое геодезическое обеспечение межевания земельных участков? Узнайте тут.

Если это условие сложно выполнить, стоит попробовать зарегистрировать их по дачной амнистии, сроки которой были продлены до 2020 г.

Для получения разрешения на ИЖС необходимо предоставить несколько документов, связанных с земельным участком. Одним из них является схема СПОЗУ, образец которой можно заказать в соответствующих организациях или же сделать своими руками

О том, на что нужно обратить внимание, как составить чертеж самостоятельно, подробно описывается в статье

СПОЗУ образец схемы (word)

Да, вы можете самостоятельно ходить по всем инстанциям и утвердить утвердить схему расположения земельного участка самостоятельно.

Подбор растений и деревьев

Для стандартного размера дачи в 6 соток достаточно посадить 5 – 6 плодовых деревьев, 10 – 15 кустов ягодников, 100 кустиков садовой земляники и разбить огород с основными культурами. Для корнеплодов потребуется по 1 – 2 грядки, можно посеять редис, который будет убран рано весной, а на его место высадить, например, капусту.

Вам будет интересно: Огород в контейнере: как выбрать ящик, посадка, уход и поливка растений

Фото-галерея:

Пряные травы, лук и чеснок можно посадить отдельной клумбой, которая сама выглядит декоративно, или же сочетать их с цветочными растениями. Это и красиво, и полезно – травы и лук с чесноком защищают цветы от болезней и вредителей.

Такие клумбы сейчас очень модны и вполне в духе современных экологических течений.

Программы для составления СПОЗУ своими руками

На практике составить СПОЗУ своими руками довольно просто только в том случае, если обладать соответствующими навыками. Требования к этому документу предъявляются достаточно серьезными, поскольку он играет важную роль в принятии решения о разрешении ИЖС. Очевидно, что схема, изготовления, изготовленная как простой чертеж, с существенными расхождениями по фактическим координатам будет сразу отклонена.

Поэтому при составлении предпочтительно пользоваться специальными компьютерными программами. Самый простой вариант – использовать простейший графический редактор Paint, который есть в каждой операционной системе Windows. Последовательность действий такая:

Отсканировать план участка, который изображен, например, на одном из листов кадастрового паспорта.
Сохранить полученное изображение в Paint.
Дочертить все нужные элементы (схему будущего дома), привести все условные обозначения.
Нанести все параметры дома, расстояния отступов его внешних границ от контуров участка.
Привести все технико-экономические параметры, которые также нужно рассчитать самостоятельно.
Внизу указать автора-составителя, дату, распечатать документ и поставить свою подпись.

Однако здесь важно иметь в виду, что качество изображения сканируемого документа должно быть очень хорошим (от 1000 пикселей в каждом измерении и более). Точность составления чертежа тоже очень важна: в 1 см 5 реальных метров, поэтому в каждом миллиметре 50 реальных сантиметров, т.е

полметра.

Поэтому чаще всего используют другие программы любительского и профессионального уровня – наиболее популярные описаны в таблице.

название программы	особенности применения
AutoCAD	самая распространенная программа, которая достаточно быстро осваивается даже любителями без соответствующих профессиональных навыков; позволяет учесть все изломы, точно нанести координаты поворотных точек, а также особенности рельефа территории

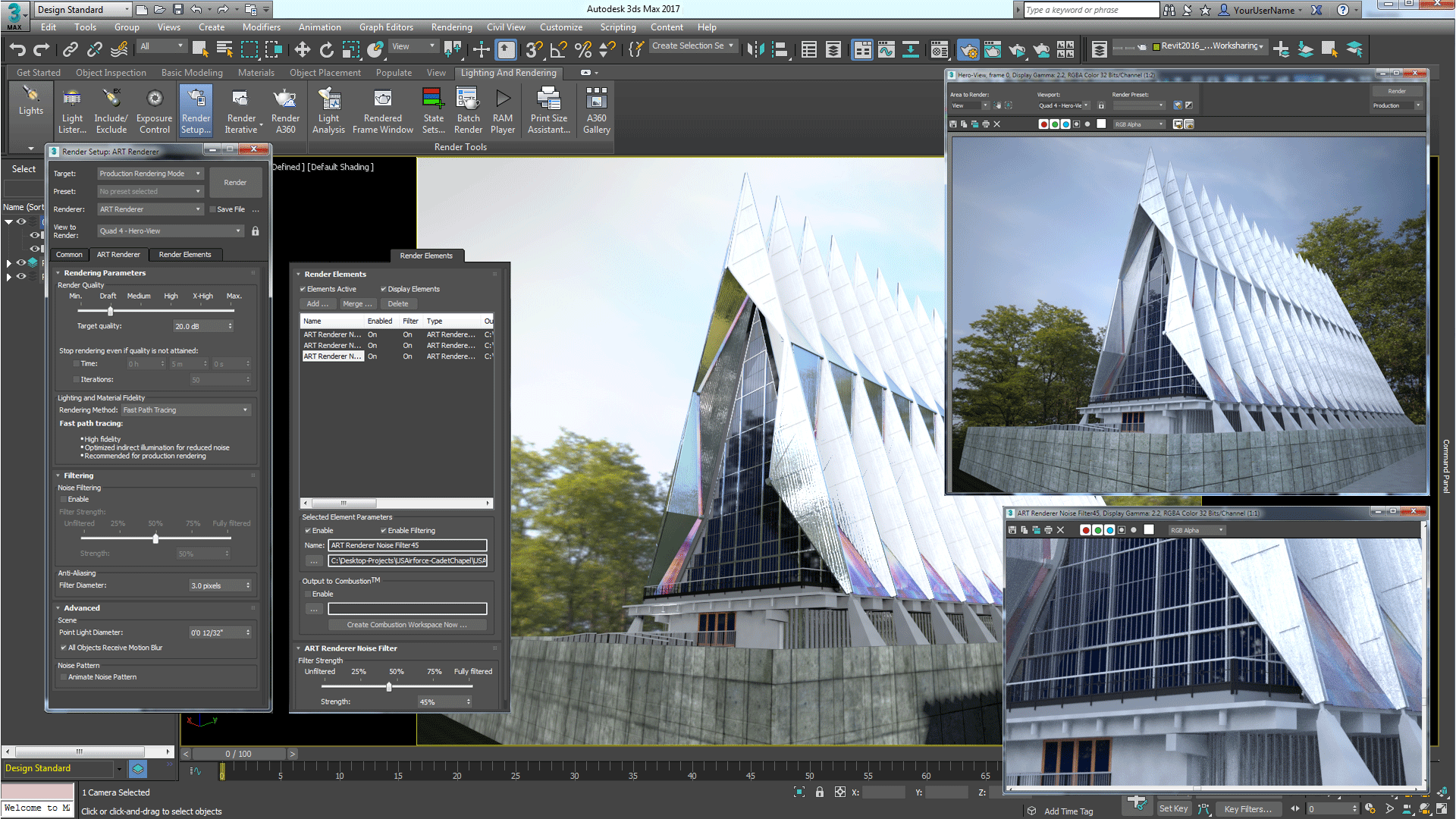

3D Max	преимущественно используется только инженерами и профессиональными архитекторами, поскольку позволяет моделировать объект в трехмерном пространстве
Punch Professional Home Design	предназначена для любителей, но также используется и профессионалами: позволяет получить достаточно точное изображение

На самом деле программ для проектирования схем местности, а также создания чертежей зданий гораздо больше. Поскольку результат, полученный с помощью компьютера, практически всегда точнее «ручного» плана, можно воспользоваться любым сервисом.

Все, что необходимо знать о схеме планировочной организации для разрешения на строительство

Форма, структура, содержание схемы

Сроки и стоимость
