Как материал может повлиять на наклон крыши?

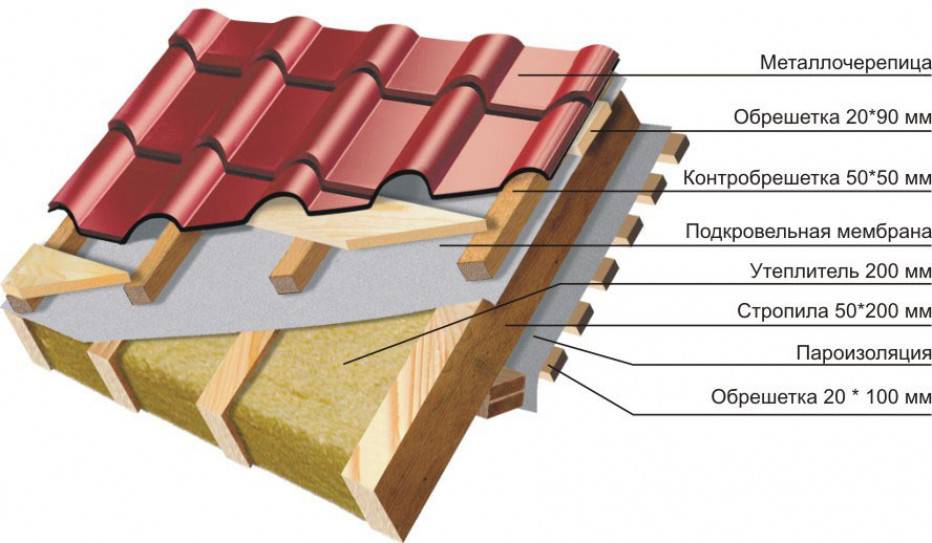

Любая кровля – это своего рода слоеный пирог из гидро- и пароизоляции, утеплителя, обрешетки и внешнего покрытия
. Все это уложено на стропильную систему под определенным углом, который ограничивает использование того или иного материала. Главным образом следует ориентироваться на инструкции, предложенные изготовителем, которые касаются и требований к уклону скатов. Кровельные материалы бывают рулонные, наборные (черепица и шифер), листовые, а также гибкие штучные, и для каждого типа предусмотрен минимальный угол крыши.
Для рулонных покрытий оптимальным считается уклон не более 15 градусов при условии, что материал укладывается в 2 слоя. Если же кровля делается трехслойной, она должна быть еще более пологой, около 5 градусов, при этом требуется дополнительная обрешетка для повышения прочности на случай увеличения временной нагрузки (снег, дождь). Но есть и исключение – мембранное покрытие, которое можно использовать при любом наклоне крыши.
Наборные материалы также не терпят крутых скатов, по той простой причине, что могут съехать под собственной тяжестью при малейшей предпосылке к этому, вроде штормового порыва ветра. Однако и слишком маленьким угол делать нельзя, поскольку в этом случае масса кровельного материала будет излишне нагружать опорные конструкции, то есть стропила, обрешетку и прочие элементы. Оптимальным считается угол 22 градуса, достаточной для того, чтобы во время дождя влага свободно стекала и не задувалась ветром под стыки.
В отношении профнастила и металлочерепицы минимальный уклон – 12 и 14 градусов соответственно, достаточно пологий, чтобы осадки стекали с крыши, и при этом не нарушалась ее герметичность на стыках. В большую сторону крутизна может увеличиваться без ограничений, однако с учетом того, что большая площадь кровли имеет солидную массу. Также не следует забывать про ветровую нагрузку и высокую парусность крыш с углом, близким к 45 градусам. Оптимальный наклон – порядка 27-30 градусов.
А вот у мягкой черепицы, которая состоит из отдельных кусков материала типового размера, угол кровли связан с плотностью обрешетки. Если скаты очень пологие, то расстояние между планками следует сделать как можно меньше. Это обусловлено тем, что снеговые массы могут стать непосильной нагрузкой для покрытия. В том случае, когда крутизна скатов выдержана в пределах 30-40 градусов, шаг обрешетки допускается больший, до 45 сантиметров.
Как сделать односкатную крышу: подготовка проекта ↑
При рассмотрении особенностей данного выбора следует обратить внимание на следующие отличия конструкций односкатных крыш от классических исполнений:
- они могут быть реализованы лишь в случае незначительной ширины возводимого строения (до 12 метров);
- чаще всего им отдаётся предпочтение при сооружении небольших по габаритам подсобных построек (сараев, бытовок, бань и т. п.);
- небольшой выбор готовых проектных решений.
монтажа односкатной крыши
Единственная сложность, возникающая при планировании таких работ – найти профессионального дизайнера, способного разработать проект и консультировать вас по архитектурной части.
Перед тем как сделать односкатную крышу своими руками, прежде всего, необходимо определиться с техническими деталями, учитывающими следующие важные моменты:
- направление уклона кровельного ската, выбираемое с учётом характерной для данной местности «розы ветров»;
- прочностные показатели стропильной системы, обеспечивающей равномерность распределения нагрузки в зимний период;
- выбор подходящего типа кровельного материала, позволяющего надёжно защитить внутренние пространства с учётом того, что угол наклона фиксирован и очень мал.
Обратите внимание
При рассматриваемом типе кровли она практически не видна с ближнего плана, так что все усилия, направленные на повышение её эстетичности могут оказаться напрасными.
Выбор кровельного материала для односкатной кровли чаще всего сводится к покупке простого, но качественного покрытия, обеспечивающего хорошую гидро- и звукоизоляцию строения со стороны крыши.
В качестве кровельного материала для односкатной крыши идеально подходят:
- шифер;
- профнастил;
- гибкая черепица;
- металлочерепица;
- ондулин.
Порядок монтажа односкатной крыши
Технологический процесс монтажа односкатной крыши начинается с устройства мауэрлата, после чего возводится система стропил и монтируется обрешетка, а в завершении создается кровельный «пирог» из изоляционных материалов и финишного покрытия.

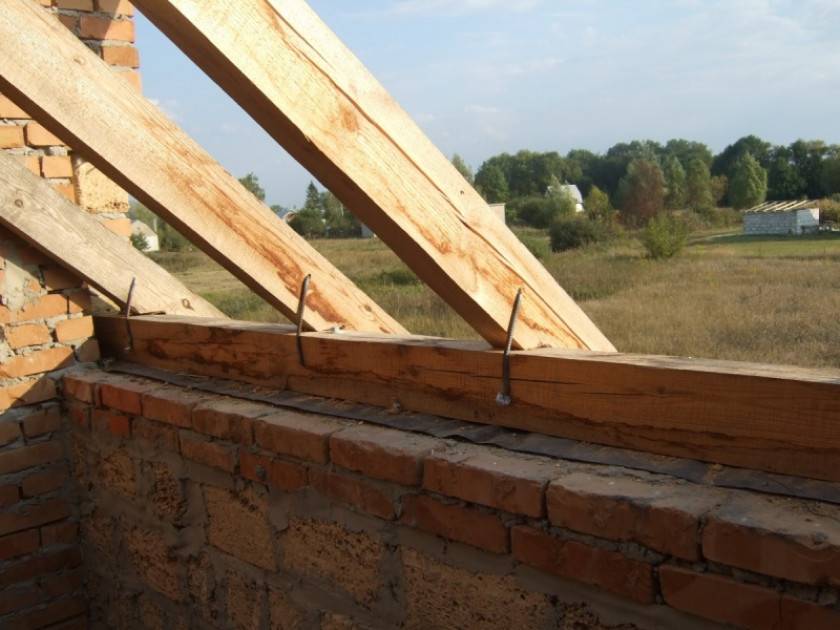

Мауэрлат – один из важнейших элементов системы. Функции мауэрлата описывались ранее. Для изготовления данного компонента отлично подойдет прочный брус размерами 15х10 см.
Стропила можно изготовить из клееного бруса 10х10 см или доски размерами 15х5 см. В случае, если стропильную ногу приходится собирать из двух частей, сделайте все так, чтобы стык опирался на стойку.
Предварительно в местах прилегания стропильных ног к мауэрлату в стропилах нужно создать специальные технологические вырезы. Для скрепления элементов конструкции используйте гвозди. При выборе шага установки стропил ориентируйтесь на ширину теплоизоляционно го материала. Также обязательно учитывайте вес будущего финишного покрытия. Чем тяжелее кровельный материал – тем меньшие пролеты должны быть между стропильными ногами.
Первый шаг. Лучше всего собирать элементы системы стропил на земле. Наиболее популярным вариантом стропильной системы для односкатной крыши являются наклонные стропила.
«Ноги» наклонных стропил опираются на внешние стены под требуемым углом. Сверху элементы соединяются и надежно опираются на деревянный брус. Последний поддерживается за счет подкосов и стоек. Подкосы крепятся к несущим наружным стенам или перегородкам.
Второй шаг. Набейте обрешетку поперек стропил.
Третий шаг. Создайте контробрешетку.
Четвертый шаг. Уложите утеплитель в пространство между стропилами.минеральная вата
Пятый шаг. Со стороны чердака закрепите к стропильной системе пароизоляционную пленку.
Шестой шаг. Уложите поверх утеплителя гидроизоляционны й материал.
Седьмой шаг. Уложите выбранное кровельное покрытие.
На этом устройство односкатной крыши можно считать практически завершенным. Останется лишь установить дополнительные аксессуары в виде водостока, флюгера и т.д. В этом моменте ориентируйтесь на собственные предпочтения.
Таким образом, монтаж крыши безо всяких проблем выполняется своими руками. В возведении односкатной кровельной конструкции нет абсолютно ничего сложного, нужно лишь во всем следовать инструкции и не забывать полученные рекомендации.
Удачной работы!
Видео – Односкатная крыша своими руками пошагово
Проекты домов с односкатной крышей востребованы, что указывает на рациональность, эффективность и экономическую выгодность устройства кровель с одним скатом.
Односкатная крыша популярна не только в частном домостроении, но и массово используется для покрытия пристройки к дому, сараев, временных строений, гаражей и хозяйственных построек. С точки зрения конструкции, односкатная крыша – это прямоугольник, расположенный в одной плоскости и не имеющий изгибов.
Преимущества односкатной крыши:
меньшая подверженность ветровой нагрузке. Это связано с тем, что парусность у крыши с одним скатом ниже;
нет ограничений на выбор кровельного материала. Обусловлено тем, что угол наклона односкатной крыши может быть минимальным, начиная с 0°, т.е. имеет абсолютно плоскую поверхность;
простота конструкции. Предоставляет возможность выполнить строительство односкатной крыши своими руками;
сравнительно быстрое строительство. Уменьшение количества конструктивных элементов сокращают сроки возведения;
малый вес. Утверждение справедливо для крыш, которые не укрывают мансардный этаж;
можно создавать сложные конфигурации из множества скатов, расположенных на разной высоте. Тогда технически это будет односкатная крыша, а практически – необычная кровля;
экономия ресурсов – материала, времени и денег;
постройка односкатной кровли единственный вариант в том случае, когда существует запрет на скат воды на проезжую часть, на участок соседей и т.п;
Несмотря на существенное уменьшение площади под односкатной кровлей, она оставляет возможность устройства мансарды.
Недостатки односкатной крыши:
У каждой медали две стороны. Так и односкатная крыша имеет свои минусы:
необходимость монтажа более надежной водосточной системы. Поскольку сток воды идет только в одном направлении, нужно выбрать систему большего диаметра.
Нюанс. Лучше отдать предпочтение металлической системе водостоков и закрепить кронштейны на расстоянии 40 см.
незначительная полезная площадь чердака при незначительно уклоне;
В результате, достоинств намного больше.
Материал подготовлен для сайта
Шаг 4. Вычисляем точный угол ската
Углом односкатной крыши принято называть угол, под которым стропила и скат крыши наклонены к горизонтальной плоскости потолка. Причем отнеситесь серьезно к этой схеме, если вы хотите обеспечить вашей крыше правильную механическую прочность:
Угол наклона скатов измеряется в процентах и градусах. Но, если с градусами еще более-менее понятно (спасибо школьному курсу геометрии), то что такое проценты? Проценты – это отношение разницы высоты конька и карниза к горизонтали ската, умноженное на 100.
Есть еще один интересный момент: многие архитекторы специально рассчитывают угол односкатной кровли так, чтобы он был равен углу возвышения солнца в данной местности в середине весны
Тогда можно до миллиметра рассчитать, когда и какая будет тень, что важно для планирования террас перед домом и других мест отдыха
Калькулятор расчета длины стропильных ног
Для расчета длины стропильных ног удобнее воспользоваться специальным онлайн-калькулятором – в сети Интернет есть множество сервисов с подобными возможностями. В его основе заложена известная всем теорема Пифагора, которая позволяет определить длину гипотенузы по известным катетам.
Одним из катетов (для всех типов крыш) является высота конька, конькового уза в шатровой кровле, превышение высоты одного края для односкатных конструкций. Второй катет определяется типом стропильной системы, что детально изображено на рис. 13.
где 1 – односкатная кровля;
2 – двускатная крыша;
3 – вальмовая конструкция;
4 – шатровая стропильная система.
Рисунок 13. Количество и расположение стропил в разных конструкциях крыш
Для расчета нужно выбрать тип кровли, ввести значения высоты конька и ширины здания – все расчеты выполнит онлайн-калькулятор, учитывающий все вышеприведенные зависимости.
Металлочерепица Grand Line Kredo, Полиэстер, мокрый асфальт (RAL 7024) 0,45 ммМеталлочерепица с закругленной формой гребня и мягкими и ровными линиями, отражающими Сред…
От 545 руб/м²Подробнее
Металлочерепица Grand Line Modern, Полиэстер, сигнально-синий (RAL 5005) 0,4 ммМеталлочерепица в профиле Modern, форма которого приближена к классической керамической че…
От 438 руб/м²Подробнее
Металлочерепица Grand Line Classic, Полиэстер, сигнально-синий (RAL 5005) 0,45 ммМеталлочерепица в профиле Classic, форма которого приближена к классической керамической ч…
От 532 руб/м²Подробнее
Металлочерепица Grand Line Classic, Velur20, мокрый асфальт (RAL 7024) 0,5 ммМеталлочерепица в профиле Classic, форма которого приближена к классической керамической ч…
От 1015 руб/м²Подробнее
Металлочерепица Grand Line Classic, Полиэстер, зеленый мох (RAL 6005) 0,45 ммМеталлочерепица в профиле Classic, форма которого приближена к классической керамической ч…
От 532 руб/м²Подробнее
Металлочерепица Grand Line Classic, Satin, красное вино (RAL 3005) 0,5 ммМеталлочерепица в профиле Classic, форма которого приближена к классической керамической ч…
От 592 руб/м²Подробнее
Металлочерепица Grand Line Kamea, Полиэстер, красное вино (RAL 3005) 0,45 ммМеталлочерепица в стильном и современном профиле Камея с покрытием Полиэстер с гладкой гля…
От 545 руб/м²Подробнее
Металлочерепица Grand Line Kvinta plus, Полиэстер, зеленый мох (RAL 6005) 0,45 ммМеталлочерепица с симметричным профилем и оригинальными канавками, повышающими жесткость и…
От 562 руб/м²Подробнее
Плюсы и минусы односкатной крыши
Как и любая другая кровельная конструкция односкатная крыша имеет свои преимущества и недостатки. Прежде чем отдать выбор в пользу данного варианта, стоит сопоставить плюсы и минусы. Если последние будут не критичны, стоит рассматриваться возможность монтажа подобной системы.
К преимуществам односкатной кровли стоит отнести:
- Доступность. По сравнению с конструкциями других типов подобный вариант можно смело называть бюджетным. Сделав выбор в его пользу, можно сэкономить не только на количестве закупаемых материалов для монтажа кровли, но и для других конструктивных элементов здания. Снижаются требования к прочностным характеристикам стен из-за меньшего веса кровли;
- Простоту проектирования. Правильно рассчитать односкатную кровлю могут не только специалисты, но и обычные потребители;
- Ремонтопригодность. При необходимости всегда можно оперативно отремонтировать стропильную систему и обрешетку из-за простоты их исполнения;
- Пониженную парусность, если постройка располагается в районе с преобладанием ветров определенной направленности. В таком случае надо просто правильно выбрать расположение наклона ската;
- Возможность использования различных кровельных материалов при условии соблюдения требований производителей по углу наклона.
Из недостатков стоит отметить:
- Невозможность организации мансарды либо чердака. Если в будущем планируется расширение жилого пространства, стоит рассмотреть другие варианты кровельных систем;
- Нестандартный внешний вид. В некоторых случая отход от традиций является преимуществом, так как позволяет подчеркнуть свою индивидуальность;
- Низкий уровень термоизоляции.
Что влияет на наклон
Все используемые кровли могут иметь различную форму и количество скатов. Например, у гаражей или других хозяйских построек может присутствовать всего один скат, у сараев таких плоскостей две, а вот кровли гражданских зданий состоят из двух или четырёх скатов. Как определить угол наклона крыши в градусах недоумевают многие строители. По мнению экспертов, подобные расчеты можно проводить при помощи специальных матриц или графиков. Кроме этого, узнать угол наклона крыши можно из курса геометрии при помощи треугольника. Чаще всего описываемый конструкционный элемент напоминает именно эту фигуру.
На этапе проектирования кровли нужно выбрать необходимые изделия и провести необходимые расчёты
Замечено, что тип покрытия берётся во внимание при расчёте угла любой скатной конструкции. Если хозяин постройки не знает, как посчитать наклон правильно, то эта величина находится в пределах 9-20 градусов
При проектировании кровли здания учитывайте следующие нюансы:
- предназначение постройки;
- материал, из которого изготовлено покрытие;
- климатические особенности региона строительства.
Если планируется монтаж крыши с двумя или большим количеством скатов нужно обратить внимание не только на перечисленные требования, но и на район строительства. Также необходимо брать во внимание предназначение чердачного помещения
Если мансарда будет использоваться для хранения ненужных вещей, то делать ее высокую и повышать расход кровельного материала нет смысла. При использовании жилого чердачного помещения необходимо выбирать стропила с максимальным сечением и размещать их на небольшом расстоянии друг от друга.
Высчитываем высоту крыши с одним скатом
Для определения высоты возводимой крыши можно воспользоваться одним из трех известных способов:
- геометрическим;
- тригонометрическим;
- онлайн-калькулятором.
Самым простым способом, как рассчитать уклон односкатной крыши, считаются онлайн-калькуляторы. Как правило, они настроены на соответствие СНиПам – «Нагрузка и воздействие» ТКП 45-5.05. Однако стоит учесть, что такой способ лучше использовать лишь в качестве вспомогательного.
Вот мы и разобрались с тем, как определиться с минимальным уклоном односкатной крыши. Надеемся, что вы сделаете правильные подсчеты, и ваша кровля прослужит больше запланированного срока!
Как рассчитать угол наклона двускатной крыши
Расчет наименьшего и оптимального уклона крыши предполагает определение потенциальной нагрузки на кровлю в процессе эксплуатации с учетом 2-х показателей:
- массы сооружаемой конструкции;
- нагрузка снежных масс, оказываемая на конструкцию (для конкретного региона).
Расчет массы сооружаемой конструкции. Так, для 2-х скатной стандартной крыши определяют массу 1 кв.м. каждого слоя конструкции, полученные данные суммируются. Общее значение перемножается на коэффициент запаса, имеющий значение 1,1. Введение этого коэффициента позволяет, в случае необходимости, выполнить смену кровельных материалов и утяжелить конструкцию. Среднестатистическая нагрузка на 1 кв.м. кровли жилых строений не превышает более полусотни кг
Важно помнить, что для многих кровельных покрытий применяется существенно завышенный показатель.
Выбор коэффициента снежной нагрузки в зависимости от угла уклона:
не более 25 градусов – 1,0;
25-60 градусов – 1,25.
При наклоне более 60 градусов снеговая нагрузка не учитывается.
Определение угла наклона крыши:
- значение ширины пролета разделить пополам (а);
- выполнить расчеты по формуле.
Sin A=a/ b. где А – угол наклона, а – половина ширины фронтона, b – высота фронтона.
В вычислении угла наклона обращаются к таблицам Брадиса.
Расчет длины стропил выполняется по формуле:
Lc=Hk/sinA. где Lc – длина стропил, Hk – высота конька, А – угол наклона
Пример расчетов
Рассмотрим примеры расчета угла наклона:
- Двухскатная крыша, на чердаке которой планируется обустроить помещение мансардного типа.
- В этом случае высота конька стандартная и равна 1,8 м.
- Ширина фронтона также известна и составляет 6 м. а=6/2=3, Sin A=a/b=3/1,8=1,67
- В таблице Брадиса находим значение угла наклона при Sin A=1,67. Приблизительное значение 58-59 градусов. Можно округлить до 60.
- Односкатная крыша Строение имеет длину стены 5 м, угол наклона выбран в 25 градусов.
- Определение высоты стены: Нстены=5×tg25°=5×0,47=2,35 метра
- Определение длины стропил: Lстропил=2,35÷sin25°=2,35÷0,42=5,6 метра
- К полученному значению добавляют длину заднего и переднего свеса стропил, позволяющих защитить строение от осадков.
Конечно же, сооружение крыши лучше поручить специалистам. Однако, при самостоятельном выполнении правильного расчета кровли, после завершения строительства будет получен не только эстетичный, но и функциональный готовый продукт.
- Расчет показателей для возведения мансардной…
- Проекты домов с односкатной крышей: варианты…
- Монтаж стропильной системы двухскатной крыши
- Стропильная система полувальмовой крыши
- Укладка мягкой кровли своими руками:…
- Как сделать односкатную крышу своими руками
Расчёт элементов кровли
Расчёт односкатной крыши – это в основном расчёт стропил и обрешётки. Со стропилами все проще. В зависимости от нагрузок выбирается сечение досок или брусов и шаг их установки. Второй показать варьируется в диапазоне 60–100 см. При этом используются доски толщиною 50 мм, а также сдвоенный пиломатериал.
Здесь необходимо понимать, что чем толще стропильные ноги и меньше расстояние между ними, тем сильные нагрузки односкатная крыша будет выдерживать. Но при этом увеличится себестоимость конструкции. Хотя при таком соотношении кровельные односкатные конструкции встречаются редко. В основном это стропильная система из досок 50х150 мм с монтажным шагом 60–70 см.
Теперь, что касается размеров обрешётки. На это опять-таки влияет вес кровельного материала, а также его несущая способность. К примеру, если крыша покрывается профнастилом Н40, то шаг обрешётки не превышает 1 м. Если укладывается марка Н140, то шаг можно увеличить до 3 м. Все дело в том, что несущая способность у первого в несколько раз ниже, чем у второго.
Для штучных покрытий или металлочерепицы используется обрешётка, элементы которой укладывают так, чтобы профили кровельного настила ложились верхним и нижним краем на рейки. Для мягких материалов требуется сплошная обрешётка из досок или листовых изделий (фанера, ОСП, ДСП и прочее).
В чем измеряется угол уклона крыши
Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i.
В СНиПе II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.
Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.
Уклон крыши соотношение градусы-проценты
| градусы | % | градусы | % | градусы | % | ||
| 1° | 1,75% | 16° | 28,68% | 31° | 60,09% | ||
| 2° | 3,50% | 17° | 30,58% | 32° | 62,48% | ||
| 3° | 5,24% | 18° | 32,50% | 33° | 64,93% | ||
| 4° | 7,00% | 19° | 34,43% | 34° | 67,45% | ||
| 5° | 8,75% | 20° | 36,39% | 35° | 70,01% | ||
| 6° | 10,51% | 21° | 38,38% | 36° | 72,65% | ||
| 7° | 12,28% | 22° | 40,40% | 37° | 75,35% | ||
| 8° | 14,05% | 23° | 42,45% | 38° | 78,13% | ||
| 9° | 15,84% | 24° | 44,52% | 39° | 80,98% | ||
| 10° | 17,64% | 25° | 46,64% | 40° | 83,90% | ||
| 11° | 19,44% | 26° | 48,78% | 41° | 86,92% | ||
| 12° | 21,25% | 27° | 50,95% | 42° | 90,04% | ||
| 13° | 23,09% | 28° | 53,18% | 43° | 93,25% | ||
| 14° | 24,94% | 29° | 55,42% | 44° | 96,58% | ||
| 15° | 26,80% | 30° | 57,73% | 45° | 100% |
Перевести уклон из процентов в градусы и наоборот из градусов в проценты можно при помощи онлайн конвертера:
Замер уклона крыши
Измеряют угол уклона при помощи уклономера или же математическим способом.
Уклономер — это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов. Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах. Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.
Математический расчёт уклона
Можно рассчитать уклон крыши не используя геодезические и другие приборы для замеров уклона. Для этого необходимо знать два размера:
- Вертикальная высота ( H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
- Заложение ( L ) — горизонтальное расстояние от нижней точки ската до верхней
При помощи математического расчёта величину уклона крыши находит следующим образом:
Угол уклона ската i равен отношению высоты кровли Н к заложению L
i = Н : L
Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.
Чтобы было понятней рассмотрим на примере:
Пусть будет:
Длина заложения 4,5 м, высота крыши 2,0 м.
Уклон равен: i = 2.0 : 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем — 24°.
Минимальный уклон для кровельных материалов (покрытий)
| Вид кровли | Минимальный уклон крыши | ||
| в градусах | в % | в соотношении высоты ската к заложению | |
| Кровли из рулонных битумных материалов: 3-х и 4-х слойные (наплавляемая кровля) | 0-3° | до 5% | до 1:20 |
| Кровли из рулонных битумных материалов: 2-х слойные (наплавляемая кровля) | от | 15 | |
| Фальцевая кровля | от 4° | ||
| Ондулин | 5° | 1:11 | |
| Волнистые асбоцементные листы (шифер) | 9° | 16 | 1:6 |
| Керамическая черепица | 11° | 1:6 | |
| Битумная черепица | 11° | 1:5 | |
| Металлочерепица | 14° | ||
| Цементно-песчанная черепица | 34° | 67% | |
| Деревянная кровля | 39° | 80% | 1:1.125 |
Расчет угла наклона односкатной крыши
При расчете угла наклона следует учитывать снеговую и ветровую нагрузку в конкретном регионе, а также вид кровельного материала, которые планируется использовать в процессе возведения постройки.
Так, например, следует учесть, что если угол наклона менее 20 градусов, снежный покров будет постоянно лежать на скате, не сползая. При больших значения возможность схода снега зависит от типа кровельного материала.
Как только величина угла превысит 50 градусов, последний фактор становится неважным: снежный покров задерживаться не будет. Исключением можно назвать особое конструктивное исполнение и образование наледи.
Вес формируемого снежного покрова важен с точки зрения последующих прочностных расчетов. При выполнении приблизительных расчетов можно использовать справочную информацию.
Ветровая нагрузка учитывается не только с точки зрения расположения возводимого строения, но и его высоты. Если возводимый дом будет меньше 10м, при выполнении расчетов можно пренебречь значением ветровой нагрузки. Однако только в том случае, если объект возводится не на открытой площадке.
Рассчитывая оптимальное значение угла наклона кровли, следует помнить, что:
- Большая ветровая нагрузка является основанием для уменьшения искомого параметра;
- Значительный снеговой покров поводов для увеличения, так как в этом случае удастся добиться соскальзывания снега с поверхности.
Еще одним важным параметром является тип кровельного покрытия. Если решено отдать предпочтение определенной разновидности, стоит ознакомиться с инструкцией производителя, в которой указаны оптимальные значения.
Так, при угле:
- Менее 10 градусов – выбирают рулонные материалы;
- От 10 до 20 градусов – рифленые. Уместен монтаж шифера, ондулина, металлопрофиля;
- От 28 до 35 градусов подойдут кровельные листы из металла, для стыковки которых используется фальцевый способ;
- 25 – 35 градусов. Оптимальный вариант для черепицы из металла и керамики.
Имея на руках все вышеперечисленные исходные данные, определяют угол наклоны.
Справка
- Ширина стропил с подпорками либо прогонами 100–150 мм, а без опор 200 мм. Длина зависит от угла наклона, но не должна превышать 5 метров, ибо возможно провисание.
- Для обрешётки кровли из металлочерепицы подойдёт доска 30×100 мм. Гибкая кровля или металлическая, может быть с большим шагом, поэтому используем доску 30×100–150 мм.
- Шаг по осям для металлочерепицы 350 мм. Для других материалов это значение можно увеличить.
- Стандартные размеры ОСП 250×125 сантиметров.
- Рабочая ширина листа металлочерепицы 110 см (общая 118 см). Длина зависит от условий заказа, минимальная 1 метр.
- Для мауэрлата используем доску 50×150 мм, а если нужно равномерно распределить нагрузку, то брус 150х150 мм.
- Для теплых помещений обязательно нужно использовать контробрешётку толщиной не менее 30 мм, гидроизоляция
- Толщину утеплителя для нашего региона нужно рассматривать от 100мм до 250мм
Зависимость высоты кровли и полезной площади мансарды (чердака) от наклона крыши
Изменение высоты кровли, помимо изменения снеговых и ветровых нагрузок на стропильную систему, ведет к изменению полезной площади помещения под скатами.
Изменение полезной площади в зависимости от высоты кровли
Поскольку полезной высотой мансарды принято считать 2,5…3 м, подъем кровли (с учетом перекрытия мансарды) на высоту более 5 м нерентабелен. С учетом этих параметров для мансардных помещений принимается угол ската от 25о (для односкатных и двускатных построек). Если используется мансардный тип кровли, верхняя ее часть может иметь уклон в 10…20 градусов, нижняя – 50…80.
При этом расположение мансардного помещения может варьироваться в зависимости от типа кровельной системы.
Как видно из иллюстрации, более сложные конструкции с выносными консолями или смещением дают большее полезное пространство. Однако из возведение затруднено большим количество расчетов для расположения стропил и балок, измененной конфигурацией кровли в целом, проблемами с настилом кровельного материала.
При этом учитывается также использование пространства мансарды. Так, если под «аттиковыми» (расположенными между межэтажным перекрытием и наклонной частью мансардного потолка – мауэрлатом) стенами планируется устроить спальные места, высота стены принимается меньше, чем если там предполагается расположить рабочее место или шкаф нормальной высоты.
Устройство аттиковой стены для жилых мансард
Высота аттиковой стены для жилых мансард принимается 60…220 см:
- 80…130 см – удобно размещение кровати, мансардных окон над ней;
- 130…150 см – приемлемо устройство рабочего места;
- 170…190 см и более – нормальная высота помещения, вдоль стены можно ходить.
Таким образом, выбирая в зависимости от конфигурации мебели (оборудования) минимально допустимую высоту аттиковой стены и уклон кровли, можно рассчитать полезную площадь мансарды при известной высоте конька или размере «заложения» (половине ширины дома).
