Изготовления щепы для арболитовых блоков

Плюсы и минусы самостоятельной сборки

Покупка заводской модели щепореза обойдется от 50 до 200 тыс. руб. Можно найти более дешевое оборудование кустарного производства, но здесь вы действуете на свой страх и риск. Намного проще сделать такой агрегат своими руками. Это решение выбирают домашние умельцы, которые не хотят переплачивать за дорогостоящие станки и планируют делать блоки для собственных целей или организовать небольшое производство.

Перед самостоятельным созданием щепореза надо оценить сложность чертежей, свои возможности в реализации такого проекта. Если у вас нет технического образования, навыков выполнения аналогичных работ или деталей хорошего качества, то приступать к созданию механизма не стоит. Вы не только зря потратите время и средства, но и создадите опасное для жизни устройство.

Некоторые детали сделать самостоятельно сложно, а их покупка может обойтись дорого. Найти профессиональный чертеж щепореза бесплатно вряд ли получится, чаще всего в свободном доступе наброски или студенческие работы. Разработать грамотную схему может только специалист, но за его труды придется заплатить.

Изготовление корпуса щепореза своими руками

В вышеупомянутом абзаце упоминался ключевой этап создания самодельного щепореза. Дальше можно приступить к следующим действиям, которые подразумевают обустройство корпуса. Чтобы реализовать их, необходимо:

Взять небольшой листовой металл с толщиной 3-5 миллиметра и вырезать из него две аналогичные части, которые будут использоваться в качестве верхней и нижней пластины. Внешне, такие элементы выглядят как круг и прямоугольник, наложенный друг на друга

Диаметр круга должен быть большим (больше на 3-5 сантиметров от маховика с ножами);
При изготовлении корпуса также важно применить так называемые «бочонки», которые несложно изготовить из прута прямоугольного сечения. Также в процессе используется изогнутая полоса из металлического листа, которую можно задействовать в качестве боковой стенки корпуса;
Собрать корпус без применения сварочного аппарата невозможно. Чтобы успешно завершить процедуру нужно приварить изогнутую полосу к нижней пластине

Если присутствует определенный зазор, то бочонки можно приварить к боковой стенке и нижней пластине сваркой. После, всю конструкцию нужно проварить изнутри и снаружи;
На бочонках нужно пробурить отверстия с резьбой. Они предназначаются для дальнейшего прикрепления крышки к корпусу, что немаловажно.
После успешного проведения процедуры по сварке корпуса можно приступить к созданию крышки измельчителя. В ней нужно проделать небольшие отверстия, которые изготовляются в соответствии с положением бочонков;
В свою очередь, в крышке делают отверстие для веток. Его нужно расположить под определенным углом, чтобы ветки не выбрасывались назад;
После успешной сварки корпуса с диском, подготовки крышки и маховика с ножами, остаётся правильно соединить их с приводным валом и установить силовую установку;

Чтобы успешно завершить процедуру нужно приварить изогнутую полосу к нижней пластине. Если присутствует определенный зазор, то бочонки можно приварить к боковой стенке и нижней пластине сваркой. После, всю конструкцию нужно проварить изнутри и снаружи;
На бочонках нужно пробурить отверстия с резьбой

Они предназначаются для дальнейшего прикрепления крышки к корпусу, что немаловажно.
После успешного проведения процедуры по сварке корпуса можно приступить к созданию крышки измельчителя. В ней нужно проделать небольшие отверстия, которые изготовляются в соответствии с положением бочонков;
В свою очередь, в крышке делают отверстие для веток

Его нужно расположить под определенным углом, чтобы ветки не выбрасывались назад;
После успешной сварки корпуса с диском, подготовки крышки и маховика с ножами, остаётся правильно соединить их с приводным валом и установить силовую установку;

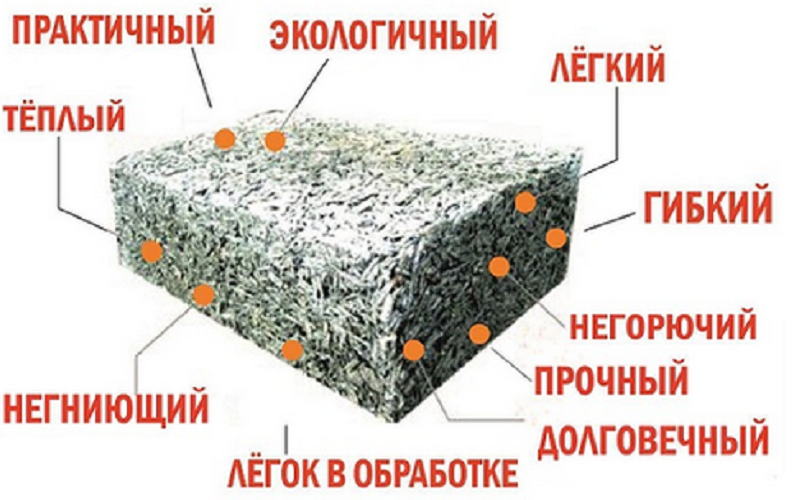

Строительные блоки из деревобетона – достоинства и недостатки материала

Арболит постепенно приобретает популярность в строительной сфере благодаря серьезным преимуществам:

Арболит по уровню шумопоглощения превосходит традиционно применяемые материалы

• пониженному коэффициенту теплопроводности. В зданиях, построенных из арболитовых блоков, круглогодично поддерживается благоприятная для жилых помещений температура. Кроме того, благодаря уменьшенной теплопроводности уменьшаются затраты на обогрев;
• достаточному запасу прочности. При величине усилия сжатия, равной 5 МПа, и изгибающей нагрузке 1 МПа материал не разрушается. Благодаря прочности материала, арболитовые изделия постепенно восстанавливают форму и исходные размеры;
• устойчивости к глубокому замораживанию. Изготовители арболитовых блоков и плит гарантируют морозостойкость продукции. Испытания подтверждают сохранение рабочих характеристик материала после 40-60 циклов интенсивного охлаждения с последующим резким отстаиванием;
• способности уменьшать уровень шумового воздействия. Шумоизоляционные характеристики стружки древесины, применяемой в качестве заполнителя, позволяют создать благоприятные условия для проживающих в помещении за счет поглощения внешних шумов;
• уменьшенной массе при увеличенном объеме. Используя легкие и объемные блоки из арболита, несложно быстро построить капитальные стены дома. Уменьшенная масса блочного материала позволяет значительно снизить нагрузку на фундаментную основу;
• безвредности для здоровья и окружающей среды. Технология изготовления арболитовой продукции предусматривает использование экологически чистого сырья. Отсутствие вредных выделений из арболита подтверждает безвредность материала для окружающих;
• удобству применения. Арболит несложно разрезать на заготовки необходимых размеров, используя подручный инструмент. Исключены проблемные ситуации при резке материала и формировании в нем каналов. Кроме того, не требуется армирующая сетка для штукатурки арболита;
• сохранению исходных размеров под нагрузкой. Благодаря малой усадке арболитовых блоков, не превышающей 0,6%, снижается вероятность образования трещин на стенах здания. Размеры блочного материала после извлечения из форм и высыхания сохраняются;
• доступной цене. Низкая стоимость материала обеспечивается благодаря использованию дешевых отходов, которые скапливаются на деревообрабатывающих предприятиях в процессе изготовления различной продукции;

Арболит безвреден для здоровья и окружающей среды

долговечности. Несмотря на то что арболит относительно недавно приобрел популярность на строительном рынке, он представляет собой стройматериал с длительным ресурсом эксплуатации. Безопасная эксплуатация арболитовых строений гарантируется на протяжении до полувека.

Итак, слабые стороны деревобетона:

• нестабильность габаритов продукции. Повышенные значения размерных допусков связаны с использованием различными изготовителями форм, которые отличаются размерами. Избежать увеличенного расхода штукатурного состава, связанного с отклонениями размеров, позволяет приобретение блоков у одного поставщика;
• необратимые изменения структуры арболита при интенсивном нагреве. И хотя открытый огонь не вызывает возгорания арболитовых изделий, из-за высокой температуры, связанной с резким нагревом, происходит тление стружки. Это значительно снижает прочность материала;
• склонность к поглощению влаги. Из-за увеличенной гигроскопичности арболита происходит ускоренное влагонасыщение незащищенных стен. Поверхность материала нуждается в обязательном оштукатуривании с внешней и внутренней стороны строения. Необходима также гидроизоляционная защита фундаментной основы, с которой контактируют арболитовые блоки.

Среди остальных недостатков:

• возможность развития микроорганизмов из-за уменьшенной концентрации извести;
• необходимость дополнительного утепления арболита, который легко продувается;
• характерный запах, связанный с введением в материал химических реагентов;
• повреждаемость блоков различными грызунами, проявляющими к нему интерес.

Решив изготавливать арболитовые плиты своими руками для строительства дома, ознакомьтесь с достоинствами материала и тщательно проанализируйте недостатки.

Благодаря комплексу достоинств арболит широко применяется в строительстве

Требования к компонентам смеси

Стандартом определены нормативы касательно используемого при производстве блоков сырья.

Вяжущая составляющая

Содержание цемента в материале варьируется от 12 до 16%. Этого достаточно, чтобы связать компоненты и обеспечить необходимую прочность.

Арболитовая смесь может быть произведена из следующих видов цемента:

• портландцемента;
• портландцемента с минеральными присадками;
• сульфатостойкого цемента (не пуццоланового).

Портландцемент

Марки разрешенного к применению сырья:

• для теплоизоляционных блоков — от М 300;
• для конструктивных изделий — от М400.

Сульфатостойкий цемент

В последнем случае рекомендуется использовать цемент М500.

Органический заполнитель

К этому компоненту, содержание которого в смеси доходит до 80%, предъявляются высокие требования.

Виды наполнителя, использующегося при изготовлении арболита:

• измельченная древесина;
• рисовая солома (мелко рубленая);
• костра льна или конопли.

Чаще всего в качестве заполняющего компонента применяется отходы лесозаготавливающих и деревоперерабатывающих предприятий. Для изготовления арболита нужна щепа игольчатой формы. Как правило, ее получают из горбыля.

Щепа для арболита

В основном используется еловая, сосновая, березовая, осиновая или тополиная древесина. Следует заметить, что в хвойных породах содержится меньше сахаров, препятствующих отвердению цемента и вызывающих брожение органики в готовом изделии. Размер такого наполнителя не должен превышать 4 х 1 х 0,5 см. Оптимальным считается соотношение сторон 1:5. При использовании в качестве компонента смеси опилок существенно снижается прочность блоков.

Щепу практически невозможно купить в готовом виде. Производители должны решать вопрос с сырьем самостоятельно, а именно — устанавливать оборудование по измельчению древесины.

Наиболее качественный наполнитель получается в результате предварительной обработки кусковых отходов на рубительных машинах и последующего измельчения в молотковых дробилках. Полученное сырье необходимо просушить в течение месяца, сразу пускать его в производство нельзя. Часто материал с древесными отходами в составе называют деревобетоном или щепобетоном.

Щепа для арболита

При использовании другой органики необходимо обращать внимание на длину частиц. Она не должна быть больше 4 см. Рисовая солома

Рисовая солома

Наполнитель не должен быть заражен плесенью и иметь посторонние включения.

Известковое молочко для обработки щепы

Добавки

Введение в состав химических присадок позволяет улучшить некоторые характеристики материала. Виды веществ установлены в ГОСТ 24211*2008.

Таблица. Разновидности химических добавок для производства арболитовых блоков.

Для чего вводится	Марка материала
Ускорение твердения	ХК, НК, ННХК, СГ
Образование пленки на органике	ЖС, ХК, СГ, ФС
Пенообразование	ЖСПО, СП-1, СП-3
Вовлечение воздуха	СДО, СНВ, ЦНИПС-1
Гидрофобизация	ГКЖ-10, ГКЖ-11, ГКЖ-94

Некоторые вводимые добавки могут оказывать комплексное воздействие на материал.

Выбор оборудования для изготовления

Наиболее подходящим оборудованием для получения щепы требуемой формы и размеров является специальный деревообрабатывающий шредер. Однако стоимость станка настолько высока, что вне производства приходится искать другие варианты.

Арболит вполне возможно изготавливать в домашних условиях. Для этого и щепу нужно делать самостоятельно. Измельчителем древесины в условиях подсобного хозяйства становится щеподробильный станок. Щепорезы бывают трех типов.

Дисковые рубильные машины обрабатывают древесину различной формы. За счет регулировки наклона режущего инструмента можно получать заготовки требуемого размера.

Во всех перечисленных устройствах предусмотрена только ручная загрузка материала.

Нюансы покупки и продажи наполнителя

Возможна продажа щепы для арболита крупным застройщикам или мелким покупателям через доски объявлений. Некоторые производители устанавливают минимальный порог покупки — объем 1 машины или 5-6 м³ наполнителя.

Если случился брак, по размеру, например, ещё не всё потеряно. Древесные щепки могут применяться не только для строительства, но и для оформления участков возле частных домов и мульчирования растений.

Стоимость за кубометр

Стоимость зависит от породы дерева, которое использовалось для производства, размера и качества щепы, а также объема закупки.

Цена за кубометр наполнителя составляет 350-800 руб. Стоимость необработанной щепы из рубильных машин — 250-450 руб. за 1 м³ при покупке у крупного производителя. При высоком спросе на материал продажа может стартовать с цены 500-600 руб. за кубометр.

Помимо качества щепы, ее стоимость зависит и от места приобретения. Заказ у производителя обойдется дешевле всего, но потребует большого объема закупки. Посредники и владельцы оптовых складов продают материал дороже, но более мелкими партиями.

Где брать чертежи с размерами?

На некоторых форумах (в частности приведенных в этой статье) пользователи предлагают уже готовые чертежи роторно-барабанного щепореза для производства щепы для арболита или копчения за небольшую оплату, но их можно найти и бесплатно.

Поэтому любой, кто знает, как сделать веткоруб или щепорез для дальнейшего производства арболита или другого применения изготавливаемой им щепы своими руками, и уверен, что способен сам собрать такое устройство, без проблем сможет сделать и его чертеж.

Тем более, что изготовление деталей и общий монтаж самодельной щепорезки по чертежу гораздо проще, чем без него, даже если есть вспомогательное видео.

Сырье и рецептура

Если рассматривать арболит с точки зрения технологии изготовления бетона, то его можно классифицировать как «лёгкий бетон». Но данный материал не является бетоном в классическом понимании, так как среди наполнителей отсутствует песок.

В общем виде в состав любого бетона входят следующие компоненты:

• Песок;
• Вяжущий материал;
• Лёгкий или тяжёлый наполнитель.

В арболите наполнителем является органика (щепа древесины и др), а вяжущим материалом – цемент

Данные компоненты имеют низкую взаимную адгезию, поэтому очень важно выдерживать технологию изготовления блоков и понимать взаимодействие компонентов рабочей смеси: цемента, щепы древесины и химических реагентов

В целом, состав арболита состоит из следующих компонентов:

• Органика;
• Цемент;
• Химические реагенты.

Щепа, полученная из сырой древесины, имеет форму, позволяющую разместить её хаотично в пространстве блока. Также от размеров и формы древесной щепы зависит количество цемента, которое потребуется для приготовления арболитной смеси. Из сухой древесины получается маленькая щепа игольчатой формы. Такая структура и форма щепы значительно увеличивает количество цемента, которое требуется для скрепления элементов щепы между собой. В растворе необходимо иметь щепу игольчатой формы, но в небольших количествах.

При изготовлении рабочей смеси для изготовления арболитовых блоков необходимо максимально избавить щепу от влаги и сахара. Если правильно изготовить блоки, то у них не будет точки росы. Такие блоки могут использоваться и как строительный материал, и как утеплитель одновременно.

В качестве органического наполнителя смеси можно использовать:

• Щепу древесины (в основном ту щепу, которая получается после фрезеровки поперёк волокон древесины);
• Щепу веток, сучьев после размола;
• Древесные опилки;
• Солому или сено;
• Стебли различных растений, мелкие ветки или листья в небольших количествах (до 10% от объёма).

Так как древесина содержит различные полисахариды и сахар, цемент и древесина имеют очень маленькую адгезию. Цементный раствор является щелочной средой, попав в которую полисахариды и сахар становятся водорастворимыми и нарушают химические реакции твердения (больше сахаров – меньшее количество цемента твердеет). В результате получается рыхлый цементный камень, который не может связать в единое целое древесный наполнитель и обладает низкой прочностью.

С целью предотвращения образования рыхлого цементного камня для вымывания различных сахаров из древесной щепы применяются различные горячие водные растворы химических реагентов.

Такими реагентами являются:

• Силикат натрия (закрывает поры и предотвращает попадание влаги в древесину);
• Хлористый кальций (уничтожает микроорганизмы в древесной щепе и усиливает противогнилостные качества смеси);
• Сернокислый алюминий (ращепляет сахар и уменьшает время набора прочности смеси);
• Гашеная известь (при необходимости может использоваться как замена хлористому кальцию и сернокислому алюминию).

Арболит изготавливают двух видов – теплоизоляционный (марки прочности М5, М10, М15) и конструкционный (марки прочности М25, М35, М50).

На один метр кубический арболита необходимо (в зависимости от рецептуры):

• Химических реактивов – от 6 до 10 кг;
• Цемента – от 250 кг;
• Органики  – от 250 кг.

В таблице указано количество основных компонентов в различных объёмах на один кубический метр массы арболита соответствующей марки.

Марка арболита	Цемент	Древесная щепа
Мешки (шт.)	Вёдра (шт.)	Лопаты (шт.)	Мешки (шт.)	Вёдра (шт.)	Лопаты (шт.)
М5	3	12	36	25	100	300
М10	3,5	14	42	25	100	300
М15	4	16	48	25	100	300
М35	5	20	60	25	100	300
М50	6	24	72	25	100	300

Как сделать своими руками

Изготовить арболитовые блоки совершенно несложно своими руками. Для этого не нужно использовать особое оборудование. Главное в этом деле, это четко придерживаться необходимых пропорций.

Рецепт смеси и пропорции

При изготовлении арболита важно строго придерживаться соотношениямежду всеми компонентами. Расход каждого материала составит:

Расход каждого материала составит:

• соотношение наполнителей 80-90%;
• приблизительный объем цемента в общей смеси – 10-15%;
• объем воды – 60-70%;
• химические составляющие – 2-4%.

Чтобы получить 1 м3 материала, необходимо использовать следующие пропорции: 300 г наполнителей и 400 л воды. При обработке наполнителей применяют известковый раствор.

На видео – как сделать арболитовые блоки своими руками:

Для его приготовления необходимо воспользоваться следующей пропорцией:

• известь – 2,5 кг
• ,вода – 200-300 л на 1 м3 древесной щепы.

Для ускорения процесса затвердевания смеси и улучшения ее свойств применяют указанные выше химические компоненты. Для производства 1 м3 арболита уйдет до 10 кг химических компонентов. Если четко соблюдать пропорции, то состав смеси получается классическим. При смене пропорций вы рискуете получить некачественный строительный продукт.

Как залить блоки

Перед тем как переходить к заливке подготовленного материала, нужно позаботиться про оснащение:

• емкость для замешивания смеси или бетономешалку;
• формы съемного типа;
• лопату;
• сито;
• поддон из металла.

Что касается форм для заливки материала, то их можно сделать своими руками или купить готовый вариант в строительном магазине. Если вы решили выбрать первый способ, то тогда нужно взять доски толщиной до 2 с. Скрепить их по необходимым размерам. С наружной стороны оббить их пленкой.

На видео – дом из арболитовых блоков своими руками:

Процесс заливки сводится к соблюдению следующих действий:

1. Очищенный наполнитель отправить в воду. Добавлять жидкое стекло и все перемешать. Для этих целей можно использовать бетономешалку или миксер.
2. Для приготовления смеси необходимо взять наполнитель, песок и цемент в пропорции 6:2:1. Во время замешивания не стоит сразу вес компоненты помещать в бетономешалку. Это приведет к образованию комочков, что в итоге снизит качество готового материала.
3. Подготовить формы. Их внутреннюю сторону обработать известковым молоком. Чтобы смесь не прилипала к стенкам, можно отделать их линолеумом.
4. Залить приготовленную смесь в форме. Чтобы отсутствовали пузырьки воздуха, стоит после заполнения всю массу взбалтывать, а стенки простукивать.
5. Для уплотнения смеси применять трамбовку или вибропресс. Ждать 1 сутки.

На видео – станок для производства арболитовых блоков своими руками:

Формы установить в темное место, накрыть пленкой и ждать примерно 21 день. Держать форму на воздухе при показателях температуры не менее 15 градусов. Если вы впервые занимаетесь изготовлением арболитовых блоков, то первая партия должна быть небольшой. Таким образом, вы сможет оценить качество и правильность пропорций используемых компонентов.

А в данной статье можно прочесть про отрицательные отзывы о арболитовых блоках.

Так же будет интересно узнать о том, что лучше газоблок или пеноблок, поможет понять видео из статьи.

А вот что дешевле пеноблок или газоблок и что всё таки лучше использовать, очень подробно рассказывается в данной статье.

А вот какие существуют плюсы и минусы бани из шлакоблока, рассказывается в данном видео.

Арболитовые блоки – это широкоприменяемый строительный материал при взведении домов различного назначения. Изготовить блоки можно самостоятельно, если знать состав материала и пропорции всех компонентов. При четком соблюдении всех правил и рекомендаций можно получить качественные и прочнее арболитовые блоки, ни чем не хуже от тех, которые изготовлены промышленным путем.

Область применения

Благодаря пористой структуре материал обладает великолепными теплоизоляционными и звукоизоляционными свойствами. За рубежом подобные материалы давно используются в подобных ситуациях.

Из материалов большей плотности возможно строительство зданий высотой не более 7 м. Это могут быть как гражданские, так и промышленные здания. Особенно широко применяется арболит в частном домостроении. Из него можно возводить несущие, самонесущие, наружные и внутренние стены домов этажностью не более двух, а также различные хозпостройки: гаражи, хозблоки, сараи, бани.

Применять этот строительный материал рекомендуется для зданий с режимом влажности не более 60% или применять специальные пароизоляционные покрытия.

Арболит очень прост в обработке. Он легко пилится, что позволяет выполнять из него сложные архитектурные формы.

Кладка из арболита ничем не отличается от обыкновенной кирпичной кладки или кладки из газосиликатных блоков

Важно под первый слой кладки проложить слой гидроизоляции. Так как блок свободно впитывает в себя влагу, перед кладкой поверхность блоков следует с помощью кисти смочить водой, иначе раствор может растрескаться в процессе высыхания

Раствор подойдет обычный цементно-песчаный. Для того. Чтобы избежать мостиков холода раствор следует наносить зубчатым шпателем для образования терморазрывов, которые позволят образовывать воздушные прослойки для избежания теплопотерь.

В домах из арболита возможно применение железобетонных плит перекрытия или перекрытия по деревянным балкам.

Наиболее популярные производители и модели

Перед тем, как приступить к созданию собственного проекта, полезно ознакомиться с устройством и особенностями наиболее удачных промышленных образцов. Это помогает точнее понять принцип работы, внести в схему необходимые уточнения.

Рассмотрим некоторые из популярных моделей щепорезов:

Skorpion 350 SDB

Польская дробилка барабанного типа. Справляется не только с мелкими, но с крупными заготовками (поленья до 280 мм). Обладает повышенным запасом прочности режущего инструмента, гусеничная подача способствует обработке мелких фрагментов древесины.

Моби 250

Автономные измельчители, выполненные в виде полуприцепа. Оснащены собственными дизельными двигателями, подключаются к системе гидропривода. Предназначены для работы в полевых условиях.

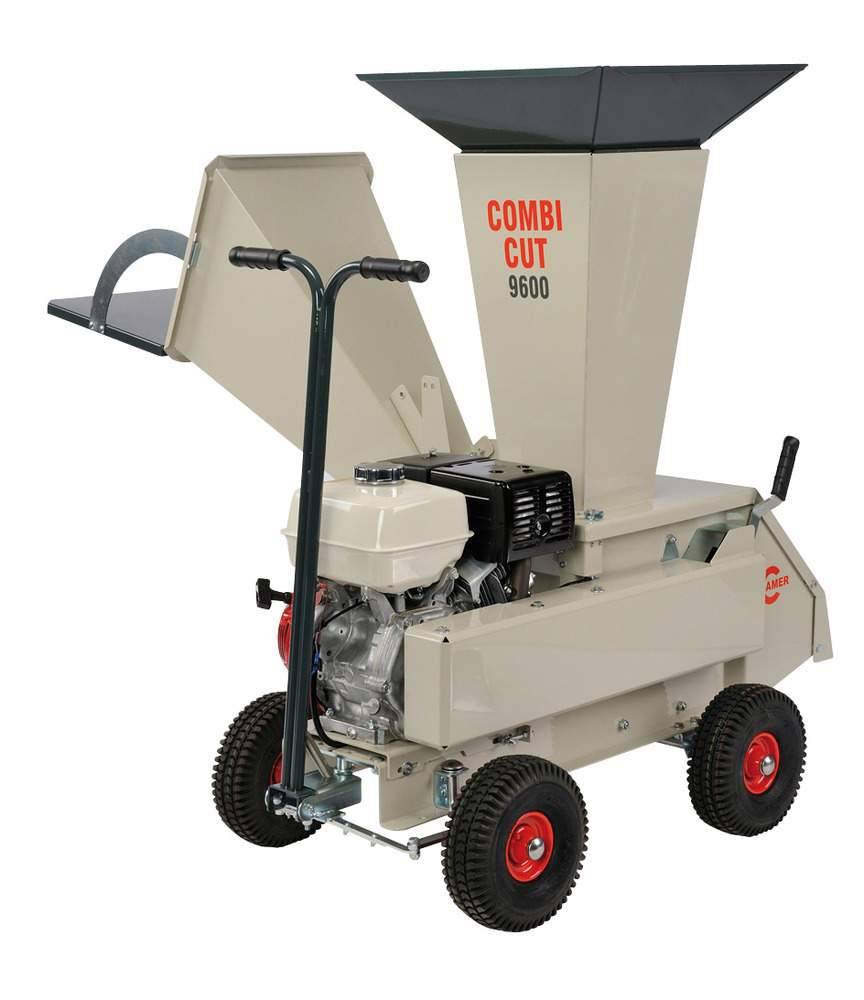

Cramer COMBI CUT 9600

Немецкий агрегат, обладает хорошим качеством сборки и высокой надежностью всех узлов и деталей. Выполнен в виде автономного узла с собственным двигателем Honda. Способен переработать 830 кг сырья в час.

MTD ROVER 464 Q

Садовый измельчитель веток полупрофессионального уровня. Оснащен двумя раздельными диффузорами для загрузки веток и стеблей растений. Привод от бензинового мотора, для перемещения имеются 2 колеса.

Дровосек МР 300

Универсальный отечественный щепорез стационарного типа, способный работать с электроприводом 22, 380 В или на базе бензинового двигателя. Способен перерабатывать до 300 кг сырья в час. Предназначен для садовых работ с ветками и скошенными стеблями растений.

Viking GE 105

Дисковый щепорез, изготовленный в Австрии. Используется для измельчения веток, обзола и прочих видов исходного сырья. Оснащен электроприводом, максимальная толщина заготовок — 35 мм.

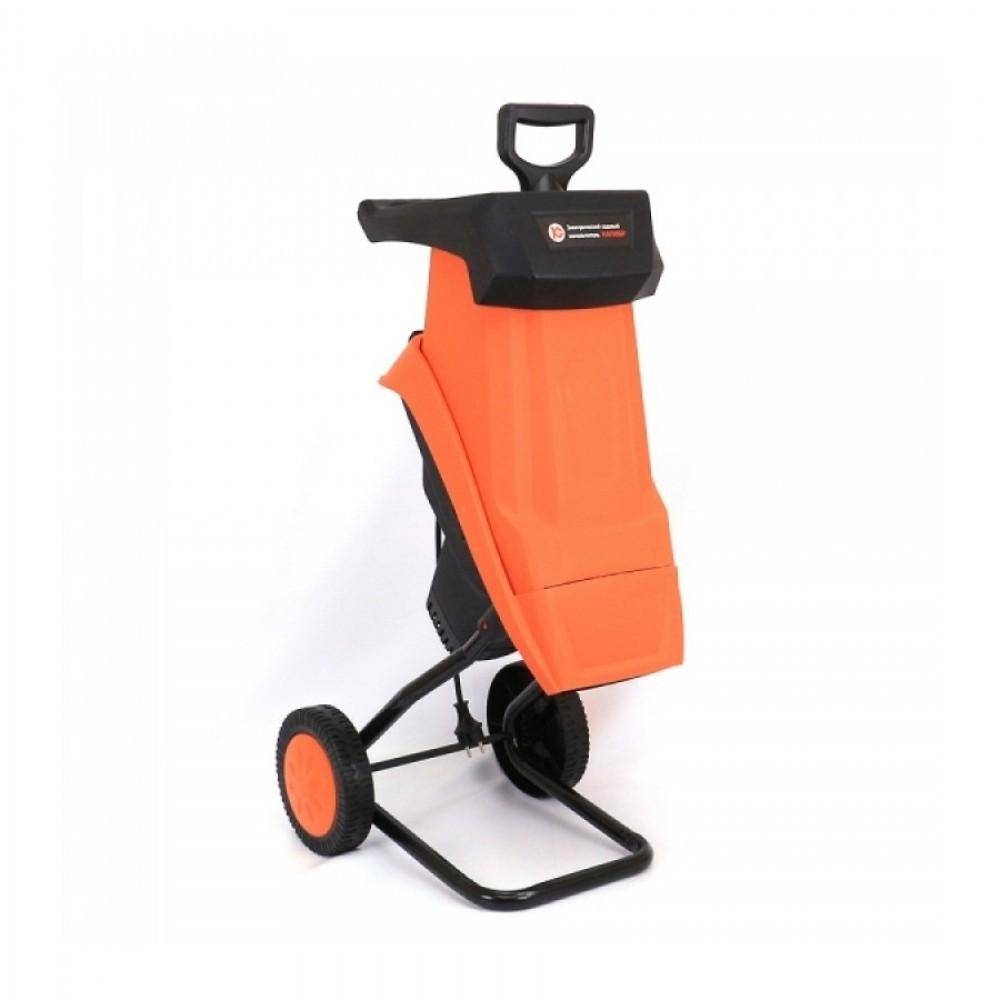

Калибр ЭСИ-2400Н

Китайский садовый измельчитель дискового типа. Оснащен электроприводом с питанием от сети 220 В. Компактный и легкий агрегат, вес которого составляет всего 11 кг.
