Характеристики
Все технологические характеристики для плит перекрытия были приняты с учетом ГОСТ 9561-91. Больше количество положительных качеств у плит перекрытия позволило им занять лидирующие позиции среди материалов, который применяются при возведении многоэтажных домов частного или промышленного назначения. Очень часто плиты перекрытия могут выступать в качестве несущего каркаса для дома.
Процесс изготовления представленных изделий предполагает использование бетона, который выполнен из цемента М300 и М400. Представленные в формуле цифры показывают качественные свойства, которые после получения готового изделия будут ему присущи. Для цемента М400 характерна нагрузка в 400 кг на 1 м3. Материал М300 является производной смесью от М400. Несмотря на то, что этот материал может выдерживать немного скромнее нагрузку, он все равно характеризуется высокой пластичностью. В результате этого изделие не проламывается во время прогибов.
О том какие размеры у плит перекрытия Сортамент можно узнать из данной статьи.
На видео – плиты перекрытия пк: размеры и гост:
О том как осуществить расчет ребристой плиты перекрытия, указано в данной статье.

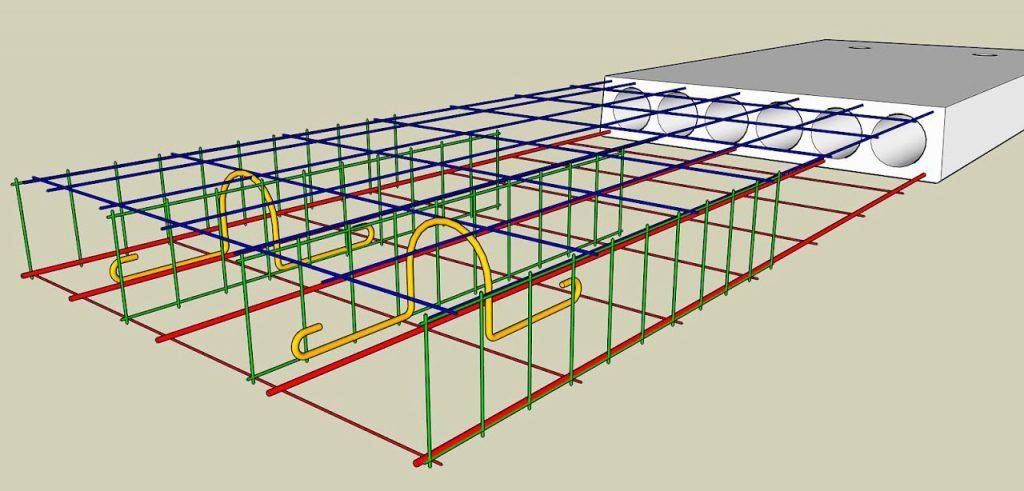

Помимо бетона при производстве плит перекрытия задействуют арматуру. Благодаря армированию удается добиться высокой несущей способности бетона. Упрочнение происходит при использовании нержавеющей стали класса А3 и А4. Для этого материала характерные высокие показатели сопротивляемости к коррозии и перепадам температурных показателей. В современном изготовлении железобетонных конструкций используют натяжное упрочнение.
Это осуществляется таким образом:
- Арматуру натягивают в форме, а затем располагают там арматурную сетку.
- Благодаря ей происходит распределение напряжения натянутых деталей на всю поверхность плиты.
- После этого форма заливается бетоном, а когда он затвердеет и станет прочным, то натяжные детали обрезают.
Какие по ГОСТу у железобетонных плит перекрытия размеры можно узнать из данной статьи.
Благодаря такому варианту упрочнения удается устранить провисание плит перекрытия, а также становится возможным выдерживать значительные нагрузки. В торцы изделия, которым оно опирается на несущие стены, выполняется монтаж двойной арматуры. Таким образом,удается предотвратить не только деформацию под давлением собственной массы, но и выдерживает давление от верхних несущих конструкций.
Структура любой плиты перекрытия содержит три части:
- Верхняя, на которой сосредоточен жилой этаж. Сюда можно отнести напольное покрытие, стяжка и теплоизоляционные элементы.
- Нижняя, ниже которой распложена жилая комната, она предполагает облицовку потолка и подвесных деталей.
- Конструкционная, которая объединяет в себе верхнюю и нижнюю часть.
О том какие размеры по ГОСТу у многопустотных плит перекрытия можно узнать здесь.
Как сделать деревянные двутавровые балки перекрытия своими руками, указано в статье.
Также имеет место и динамическая нагрузка. Она возникает в результате движения по поверхности плиты объектов
Причем здесь нужно принимать во внимание не только вес движущего человека, но и вес домашних любимцев, которые могут быть самыми экзотическими
Теперь стоит рассмотреть распределенный и точеный вид оказываемого давления. К примеру, к потолку вмонтирована большая боксерская груша. Это пример точеной нагрузку. А примером распределенной нагрузки может стать подвесная потолочная конструкция, которая своим основанием через равное расстояние соприкасается подвесами в перекрытием.
Какие размеры пустотных плит перекрытия можно узнать в данной статье.
Эти два вида нагрузки могут влиять на перекрытии вместе, но тогда расчет нагрузки будет осложнен. Например, при установке ванны, объем которой 500 л, необходимо учитывать два вида нагрузки. Первым делом, это распределенный вид, которая достигается по причине давления наполненной ванны на площадь опоры между ее ножками. Также имеет место точечная нагрузка, которая достигается в результате давления каждой ножкой по отдельности.
Основные виды маркировок: какие данные можно узнать из названия
Стандартная маркировка плит перекрытий, независимо от разновидности, имеет такие значения:
- буквами обозначается тип изделия и особенности конструкции;
- цифрами отмечаются длина и ширина, высота считается относительно постоянным значением и в маркировке не используется;
- несущая способность, где единица значения соответствует выдерживаемой нагрузке 100 кг/м²;
- класс использованной арматуры обычно указывается в самом конце.
Иногда в маркировке встречаются и дополнительные значения, такие как устойчивость к агрессивным средам, сейсмическому влиянию, перепадам температур. Также можно найти значение, указывающее на количество пустот в панелях. На примере можно рассмотреть расшифровку маркировки пустотного изделия ПК 23.15-8:
Из маркировки можно узнать тип плиты, размеры, несущие способности и класс применения
- Аббревиатура ПК означает, что перекрытие изготовлено методом заливки в готовую опалубку, а плита имеет круглые полости.
- 23 – обозначает длину в дециметрах, которая чаще всего округляется в большую сторону.
- 15 – округлённая ширина плиты 14,9 дм.
- 8 – значение, указывающее на несущую способность пустотного блока, которое соответствует показателю 800 кг/м².
Похожим образом расшифровывается и обозначение перекрытия ПБ 72.15-12,5:
- ПБ – этими буквами маркируется изделие, выполненное посредством безопалубочного способа. Аббревиатура также означает, что это плита с полостями цилиндрической формы.
- 72 – округлённое значение длины 71,8 дм.
- 15 – параметр ширины.
- 12,5 – коэффициент, обозначающий несущую способность изделия, который соответствует значению 1250 кг/м².
Расчет количества плит и их размеров для частного дома
Размеры плит и схема их раскладки по перекрытию, как правило, определены в проекте строительства дома. Но в российском частном домостроении возможны любые чудеса. Часто под лозунгом экономии где-то на просторах интернета изыскивается проект дома либо заказывается самый недорогой проект. Строить по таким исходникам опасно, вот и приходится застройщику разбираться с плитами по ходу строительства. Но это не страшно, если подходить к решению проблемы ответственно, понимая главные моменты, — потребность и габариты плит перекрытия:
Длина плит – это расстояние между опорными стенами плюс расстояние, необходимое для надёжного опирания плит на несущие стены.
Ширина плит подбирается так, чтобы полностью перекрыть строение. При новом строительстве стены возводятся с учётом размеров плит перекрытия. Изделия укладываются вплотную, впритык к стенам, не опираясь на них. Перегородки не несущие (межкомнатные) в расчётах не учитываются: плиты укладываются сверху без опирания или впритык к перегородкам.
При невозможности обеспечить перекрытие полностью, оставшийся участок заливается монолитным бетоном с армированием в подготовленную опалубку. Лучше добавить монолитом недостающую часть перекрытия, чем перекрывать с «запасом», а потом отрезать излишки. Нельзя самостоятельно резать заводские напряжённые плиты без профессионального понимания процесса.
Маркировка плит
Материал для изготовления пустотных плит: тяжелый, силикатный, легкий бетон и арматурная сталь различных классов. Тип бетона и класс арматуры, а также другие сведения (габариты, допустимая нагрузка, сейсмоустойчивость и др.) о конкретном изделии содержится в его маркировке. В частности, легкий бетон обозначится буквой «Л», силикатный буквой «С», тяжелый бетон не обозначается. Пример маркировки: 2ПК24.10-5А-VС-С6.
Расшифровка маркировки:
- 2ПК: пустотная плита перекрытия толщиной 220 миллиметров с круглыми пустотами диаметром 140 миллиметров, опирание по двум сторонам.
- 24: длина 2,400 м.
- 10: ширина 1 м.
- 5: показатель допустимой нагрузки на плиту 5 кПа (500 кг/м2).
- А- V: использовано стержневое армирование класса А- V.
- С: силикатный бетон.
- С6: можно использовать для оснащения зданий сейсмоустойчивых до 6 баллов.
Нагрузка
До покупки плит обязательно нужно просчитать все нагрузки, которые будут на них воздействовать. Расчеты дают возможность правильно и точно определить, какая нагрузка для выбранной плиты будет оптимальной, а какую она не выдержит. Материал закупают в соответствии с характеристиками в расчетах и сопровождающей изделие документации.
Нагрузка на П-образную плиту может быть равномерной/неравномерной, временной/постоянной. В расчетах учитывают равномерную нагрузку, измеряя ее в кг/м3.
Лучше всего данный этап работ доверить профессионалам, так как учесть все нюансы и верно все рассчитать без специальных знаний и навыков достаточно сложно.
Основные виды плит перекрытия, их технические характеристики и размеры
Существует множество видов и типоразмеров перекрытий. Каждый имеет свои отличительные особенности и маркировку.

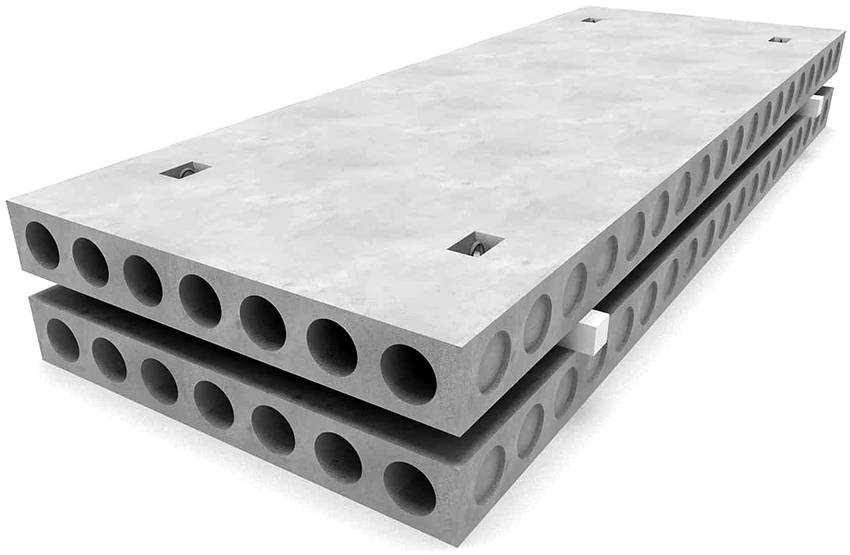

Устройство и маркировка пустотных (многопустотных) плит перекрытия
Пустотные плиты подойдут для возведения перекрытий жилых домов и строений. Полая структура позволяет снизить вес, при сохранении прочности.
Наличие пустот способствует уменьшению веса
Кроме того, пустоты способствуют сохранению тепла и повышению изоляционных характеристик.
Технические характеристики пустотных плит перекрытия по ГОСТ 9561–91
ГОСТ 9561 91 распространяется на пустотные плиты перекрытия, изготавливаемые из тяжёлых, лёгких и плотных силикатных бетонов.
Особая технология изготовления гарантирует высокие прочностные характеристики
Для того, чтобы правильно читать маркировку, запомните некоторые особенности. Обычно маркировка содержит три группы буквенно-цифровых значений, разделяемые символами.
- на первом месте обычно указывается тип панели, её длина и ширина в дециметрах;
- второй код – обычно буквенный. Кодировка говорит об используемом материале. Если изделие предварительно напряжено, дополнительно указывается класс стали и, при необходимости, вид бетона (С – силикатный, Л — лёгкий);
- третий код – дополнительные данные, которые могут быть важны при эксплуатации в определённых условиях: при перегреве, повышенной влажности, морозах.
Стандартные размеры по ГОСТу плит перекрытия (ПК)
Согласно ГОСТу размеры перекрытий строго стандартизированы. Диаметр пустот может составлять от 140 – 203 мм. Нормируются также следующие габариты:
- длина, которая может составлять 1,68–12 м,
- ширина, изменяемая в пределах 0,98–1,48 м;
- толщина, которая зависит от модификации панелей.
Устройство и маркировка ППС – нарезных железобетонных плит
Стендовые теплоизоляционные плиты относятся к более современным моделям. Используются для устройства межэтажных конструкций у объектов различного назначения. Маркируются компаниями по-разному: ППС либо ПБ.
Высокие прочностные характеристики – гарантия длительного срока службы
Технические характеристики
Такие плиты считаются более универсальными. Стендовые модели могут быть установлены как в вертикальном, так и в горизонтальном положении. В формовке плит используются замесы на основе бетона М400 – М550 с классом морозостойкости F 50 и водопроницаемостью W 2.
Для повышения класса прочности используется напряженная арматура из термопрочной стали ВР-2
Таблица размеров плит перекрытия, изготавливаемых по ГОСТу
Размеры изделия строго регламентируются требованиями ГОСТа и строительными нормами. При выборе перекрытий рассчитывается нагрузка под конкретный проект.
Обычно все данные можно уточнить у поставщика, на первом этапе поможет таблица размеров плит и перекрытий по ГОСТу
Устройство и маркировка ребристых плит
Существуют модификации плит в зависимости от функций. Для установки перекрытий многоэтажных строений используются плиты, как с продольными, так и с поперечными рёбрами жесткости.
Чаще всего эти перекрытия устанавливают на промышленных объектах и чердаках внушительных по площади комплексов
Главное условие, выдвигаемое при монтажных работах, – соблюдение шага несущей стены, который по максимуму может составлять 6 м.
Технические характеристики и маркировка
В поперечном сечении ребристые плиты похожи на букву «П». Их отличительной особенностью является усиление края специальными балками.
Маркировка ребристых изделий включает:
- буквы и цифры, характеризующие геометрические параметры и вес;
- коэффициент, отражающий несущую способность;
- тип и класс арматуры;
- тип и марку бетона;
- дополнительные свойства.
Необходимые данные можно найти в справочных таблицах
Размеры ребристых плит перекрытия, устанавливаемые по ГОСТу
Размеры ребристых плит перекрытия также унифицированы. Согласно ГОСТу длина такой плиты может составлять 2–12 м. Чаще всего используются размеры — от 3,6 до 7,2 м. Ширина плит стандартная: 1; 1,2; 1,5 и 1,8 м.
Ребристые перекрытия используются для возведения высотных конструкций
Монолитные плиты
Иногда случается так, что стандартные размеры конструкции в данном случае не подходят. Тогда строители приступают к заливке монолитных конструкций.
Прямо на строительной площадке формируется опалубка под необходимый размер
Для заливки используется бетон марки не ниже М200.
Виды
Изготовлением облегченных плит занимаются только специализированные заводы, которые в России сегодня не могут пока справиться с возрастающим спросом. Эти перекрытия активно набирают популярность, а переоборудовать производство – задача не из простых, к тому же требует крупных вложений.
На первый взгляд облегченные плиты перекрытия несущественно отличаются между собой. На самом деле разница между ними есть, и большая. Всего выделяют 4 основных вида.
Пустотные плиты серии ПК. Для их изготовления используют песок, щебень, цемент и обычную или напряженную арматуру (перед заливкой бетоном ее натягивают домкратами или электротермическим способом) в специальных металлических формах.
Изготовление происходит в несколько этапов:
- устанавливают арматуру и пустотоформирующие элементы;
- заливают формы бетоном;
- уплотняют бетон на вибростолах;
- происходит первая термообработка;
- производят мелкий ремонт, устанавливают пробки;
- пропаривают изделие в специальных камерах;
- происходит вторая термообработка;
- обрезают лишние отрезки арматуры.
Арматура может располагаться вдоль и поперек плиты. Пустоты круглые, в диаметре составляют 127, 140 или 159 мм. Полости для повышения прочности иногда заполняют бетоном (можно под заказ в заводских условиях). Для упрощения установки в них вмонтированы по периметру 4 стропальные петли. Стандартная высота – 220 мм. Длина – от 1180 до 9700 мм (варьируется с шагом в 300 мм), ширина – от 990 до 3500 мм. Нормативная нагрузка – 600 кг/см², 800 кг/см² (под заказ можно увеличить до 1250 кг/см²).
Для этого используется специальная техника и особые технологии:
- экструзия (от англ. extrusion – выталкивание, выдавливание) и экструзия, совмещенная с вибрацией (экструдер – машина, в которой бетонная смесь выдавливается и одновременно формируется);
- сплитформование (от англ. split – разделение, раздвоение) – это фиброформование, совмещенное с тромбованием (боковая опалубка сплитформера, который уплотняет поочередно 2 слоя бетонной смеси, а вибрацию создают пустотообразователи плиты).
По заданным параметрам нарезку получившейся ленты производит другое устройство. Пустоты имеют полукруглую форму. Колец монтажных нет. Высота плит – от 160 до 330 мм, длина – до 12000 мм (в зависимости от заказа может варьироваться с шагом в 100 мм), ширина – от 1000 до 1500 мм. Нормативная нагрузка – от 300 до 1600 кг/см². Применение – малоэтажное строительство. В отличие от предыдущей серии, плиту можно резать под углом 45 градусов (появляется больше возможностей в применении относительно дизайнерских решений). Благодаря обработке разглаживающей машиной поверхность получается гладкой (позволяет уменьшить расход материалов для последующего выравнивания пола при ремонте).
- Плиты серии ПНО. Для изготовления применяется безопалубочная и стендовая технологии (весь процесс производства похож на безопалубочную, только проходит на стационарных стендах). Пустоты круглые и имеют больший диаметр в сравнении с плитами ПК. Монтажные кольца есть не всегда. Диаметр пустот – 144 мм. Высота – 160 мм. Длина – от 1580 до 6280 мм, ширина – от 990 до 1490 мм. Нормативная нагрузка – от 300 до 1000 кг/см². Применяются в малоэтажном строительстве. Отличительные признаки плиты ПНО от серий ПК и ПБ – за счет увеличенного диаметра пустот уменьшается вес, удешевляется производство и усиливаются ребра жесткости, при изготовлении используются более прочный бетон и утолщенная арматура.
- Ребристые П-образные плиты. При изготовлении используют арматурную сетку (места пересечения соединяют сваркой). Бетон в подготовленные формы укладывается в 2 слоя. Каждый вибрируется строго 1 и 2 минуты соответственно. Затем происходит термообработка и последующая обрезка. Монтажные кольца установлены. Высота – от 220 до 600 мм, длина – от 4780 до 18000 мм, ширина – от 1190 до 3000 мм. Нормативная нагрузка – от 350 кг/см². Ребристые панели применяются в строительстве нежилых зданий, теплоцентралей и водопроводов.
Из вышеперечисленного можно заметить, что все облегченные плиты перекрытия между собой различаются по следующим параметрам:
- тип сечения – многопустотные и ребристые;
- количество слоев – однослойные и двухслойные;
- способ армирования;
- габариты;
- нормативная нагрузка;
- способ изготовления;
- область применения.
Кроме того, есть и иные различия:
- для производства используют разные марки бетона;
- имеющиеся отверстия могут быть разного диаметра и формы;
- разный вес.
Сферы применения
Пустотелые плиты активно задействуются при обустройстве перекрытий на стыках между этажами в кирпичных, бетонных и блочных постройках.
Еще плиты востребованы для укладки теплотрасс. Они позволяют разместить трубы и спрятать их под слоем земли, сохранив от повреждений.
В зависимости от конструкционных особенностей плиты бывают:
- Пустотными.
- Ребристыми.
- Полнотелыми.
- Монолитными.
- Сплошными доборными.
- Облегченными.
Полнотелые изделия обеспечивают надежную защиту от повреждений и прогибов. При минимальной толщине 160 мм они демонстрируют высокие теплоизоляционные свойства и не боятся агрессивных воздействий.
Пустотные разновидности разрабатываются для возведения построек из кирпичей, бетона и стеновых блоков и устанавливаются между этажами. Поскольку конструкция не является монолитной, ее тепло- и звукоизоляция улучшаются.
Ребристые изделия используются при обустройстве крыш в зданиях промышленного типа. В большинстве случаев их устанавливают в:
- Складах.
- Производственных гаражах.
- Ангарах.
Перечисленные постройки могут не отапливаться и иметь большую площадь.
Плюсом монолитных решений является их прочность, поскольку в процессе производства используется армированный железобетон. Еще они не боятся больших нагрузок и подходят для возведения многоэтажных построек.
Сплошные плиты создаются на основе бетона повышенной плотности, что обуславливает высокие прочностные характеристики и устойчивость к интенсивной эксплуатации.
Облегченный вариант обладает небольшим весом и многопустотной структурой. Его можно применять при возведении помещений с недостаточно прочным основанием. Плита снижает нагрузки на фундамент.
Допустимые нагрузки пустотелой плиты перекрытия
Точный расчет допустимых статических нагрузок на плиту перекрытия сложен и является темой отдельной публикации. В рамках этой статьи будет приведен пример укрупненного расчета допускаемой нагрузки на пустотную плиту перекрытия. В качестве примера рассмотрим изделие 2ПК24.10-5А-VС-С6.
Исходные данные:
- Изделие, имеющее маркировку 2ПК25.15-5А-VС-С6, вес которого рассчитан выше. Данная плита перекрытия допускает статическую нагрузку величиной 500 кг/м2.
- Суммарная нагрузка от мебели, домочадцев и другого оборудования 150 кг/м2.
- Нагрузка от собственного веса плиты составляет: 1863/(2,5х1,5)=496 кг/м2.
- Суммарная нагрузка на плиту составляет 496+150=646 кг/м2.
Вывод. Плита перекрытия 2ПК24.10-5А-VС-С6 не соответствует реальной нагрузке. Следует использовать плиту перекрытия, обладающую большей допускаемой нагрузкой.
Пример. Расстояние между опорами (стенами) составляет 6 метров. Следовательно, толщина плиты перекрытия должна соответствовать 6/32=180 мм, не менее.
Объяснение маркировки пустотных плит перекрытия
Научившись, как правильно расшифровывается маркировка пустотных панелей, застройщик может купить стройматериалы, не вникая в технологию их изготовления.
Маркировка, сделанная производителем, позволит понять:
- какую нагрузку выдерживает та или иная панель;
- какую несущую способность имеет изделие;
- подробности о типе и размерах.
Маркирование изделий выполняется в соответствии с ГОСТ стандартом 23009.
Обозначение включает в себя три группы из букв, цифр и дефисов:
- Первая группа: показатель вида плиты перекрытия — в дециметрах указывается ширина и длина;
- Вторая группа: несущая способность изделия (расч. нагрузка) в кгс/м2 или кПа/м2.
Усиление панелей напряженной арматурой обозначают классом, применяемой при производстве арматурной стали. Вид бетонного состава обозначают буквами: Л – легкий; С – силикатный; - Третья группа: расскажет о дополнительных характеристиках пустотных изделий, включая использование конструкций в экстремальных условиях (воздействие химического и сейсмического характера). Может указывать на конструктивные дополнения плит.
На примере маркировки 1ПК63.15-6АтVЛ рассмотрим расшифровку имеющихся обозначений.
Опытный мастер, просматривая чертеж по перекрытию объекта, при необходимости прочитает указанную маркировку следующим образом: пустотная плита имеет длину 6280 мм, ширину – 1490 мм; выдерживает нагрузку в 6 кПа. При ее изготовлении был использован легкий бетон, усиление конструкции выполнено с применением напряженной арматуры класса Aт-V.
Рассматриваемая маркировка 1ПК63.15-6АтVЛ состоит из двух групп, третья группа появляется, когда для плиты перекрытия были разработаны особые конструктивные свойства.
Например, если к имеющимся цифрам и буквам в конце добавить обозначение С7 – 1ПК63.15-6АтV- С7 — это будет говорить о возможности использования пустотной плиты при строительстве объектов в сейсмоопасных зонах с сейсмичностью до 7 баллов.
Отсутствие буквы Л, указывающей вес бетона, значит, что при изготовлении был использован тяжелый бетон. Тяжелые бетоны не имеют обозначения в маркировке.
Поэтому чертеж пустотной панели включает в себя расчет, сделанный исходя из стандартной нагрузки на общее перекрытие 150 кг на м2 (включен вес мебели, жильцов и оборудования).
Несущая способность пустотной плиты стандартного вида находится в интервале от 600 до 1000 кг на м2.
Видео:
Сопоставляя норму 150 кг на м2 с имеющейся фактической прочностью плит, можно заметить, что их усиление имеет высокий запас прочности.
Если купить такие плиты, их можно будет использовать для сооружения любых видов зданий.
Вес плит перекрытий и другие важные параметры изделий
По ГОСТу размеры пустотных плит перекрытия должны находиться в пределах следующих значений, указанных в таблице:
| Параметры | Минимальное значение | Максимальный показатель |
| Длина, м | 1,68 | 12 |
| Ширина плит перекрытия, м | 0,98 | 1,48 |
| Толщина, см | 16 | 30 |
| Диаметр пустот, см | 11,4 | 15 |
| Марка бетона | М200-М400 | |
| Вес, кг | 750 | 4820 |
| Несущая способность, кг/м² | 800 | 1200 |
Если заказывать изделия под индивидуальное изготовление, то все показатели могут изменяться в зависимости от требований покупателя. Изменение параметров ни в коем случае не должно сказываться на надёжности или технологии изготовления. Несмотря на то, что толщина плит варьируется, в большинстве готовых изделий она равняется 22 см.
Вес считается особо важным критерием, все изделия, выпускаемые на заводах России, отличаются показателями от 750 до 4820 кг
Массу изделия важно учитывать, потому как, исходя из значения, определяется способ монтажа панелей при строительстве. Обычно на небольшой стройке задействуются краны грузоподъёмностью до 5000 кг
Если плита окажется тяжелее, это может привести к серьёзным проблемам.
Например, бетонная плита объёмом 2,91 м³ с маркировкой ПК 89-15.8 имеет длину 8,88 м, ширину 1,49 м и стандартную высоту 22 см. Изделие с такими параметрами отличается весом 4150 кг, в таком случае использовать кран грузоподъёмностью до 5 тонн может быть опасно. Нужно отметить, что в некоторых случаях вес плит с одинаковой маркировкой бывает разным, но обычно разница не превышает нескольких килограммов, поэтому существенной роли при расчётах она не играет. Чаще вес меняется из-за намокания одного из изделий.
Таблица веса пустотных плит перекрытия в зависимости от размеров:
| Размер: длина, ширина, высота, м | Объём, м³ | Вес, т |
| 1680х1190х220 | 0,44 | 0,61 |
| 1980х1190х220 | 0,54 | 0,76 |
| 2380х1190х220 | 0,62 | 0,905 |
| 2680х990х220 | 0,58 | 0,83 |
| 1780х1190х160 | 0,34 | 0,463 |
| 2080х1490х160 | 0,5 | 0,686 |
| 5780х990х220 | 1,26 | 1,71 |
Пустотные железобетонные перекрытия широко используются при строительстве многоэтажных зданий как частной, так и государственной застройки. Своё распространение панели получили благодаря высоким эксплуатационным характеристикам, которые оценили и пользователи, и профессиональные строители. Чтобы ускорить строительство, главное – правильно подобрать размер, вес и тип плиты, не забывая при этом учитывать несущую способность изделий. В результате строительства с соблюдением правил и технологий, когда используются пустотелые межэтажные перекрытия, получается качественное и устойчивое здание.
Основные функции и применение
Стандартная железобетонная плита представляет собой плоский кусок бетона прямоугольной формы с каркасом из стальных прутьев внутри и специальными петлями снаружи. Обычно такие плиты используются для монтажа перекрытий разнообразных зданий и сооружений. Существует большое количество изделий, которые отличаются по весу, размерам, параметрам.
Основные характеристики перекрытия железобетонными плитами:
- Прочность – из-за необходимости выдерживать серьезные расчетные несущие нагрузки
- Жесткость – в конструкции перекрытия должны быть исключены заметные перегибы даже при больших нагрузках, в связи с чем допустимым показателем считается 1/200 пролета для чердачных перекрытий и 1/250 пролета межэтажных перекрытий
- Теплозащита – особенно актуально для жилых зданий
- Звукоизоляция – для обеспечения оптимальной защиты помещения от внешних звуков
- Огнеупорность – в допустимых пределах
- Экономичность – желательно сочетание минимального веса с небольшой толщиной и высокими характеристиками прочности/жесткости
- Индустриальность всех элементов, простота монтажа
Главные функции и сфера применения плиты перекрытия ЖБИ:
- Формирование конструкций перекрытий, покрытий сооружений. Чаще всего плиты используются в таких конструкциях определенным образом: края изделия опираются на прогоны/стены, средняя часть воспринимает нагрузку (только рассредоточенную, тяжелые массивные предметы размещать запрещено – никаких колонн и т.д.).
- Восприятие нагрузки и обеспечение пространственной жесткости здания – плиты замоноличивают в один цельный диск, связанный жестко со стенами, что особенно актуально в сейсмоопасных зонах.
- Обустройство эксплуатируемой и плоской кровли – чаще всего используются плиты многопустотные для зданий и сооружений. В таких плитах прокладывают коммуникации (но никак не в швах).
- Использование б/у плит при выполнении самых разных задач (кроме основных – перекрытия из них лучше не делать) – сооружают дорожки, ограждения, заборы, мосты, подъездные пути, временные дороги, используют в качестве несущей конструкции для обустройства пола по грунту и т.д.
Общая стоимость плит перекрытий (размеры, вес могут быть разными) составляет до 20% общих расходов на строительство здания. Поэтому в данном случае актуальным является вопрос выбора оптимальных по свойствам изделий по подходящей стоимости.
С одной стороны, экономия на качестве может стать причиной быстрого разрушения сооружения, с другой же – нет смысла переплачивать за превышение параметров, которые не актуальны в эксплуатации.
Марки пустотных плит
Собственно говоря, марок как таковых пустотные плиты даже не имеют. Речь идёт о маркировке, в которой отражены некоторые параметры. Достаточно привести небольшой пример.
Схема укладки пустотной плиты на ригель
Допустим, панель имеет следующую маркировку: ПК 15-13-10 ПК — означает пустотную плиту; все цифровые обозначения указывают на какие-либо технические параметры.
15 будет означать, что панель имеет длину в примерно 15 дециметров (1,5 метра). Почему примерно? Просто длина может быть 1,498 метра, а на маркировке производили имеют право округлять эту цифру до 1,5 метров (15 дециметров). Цифра 12 означает, что изделие имеет ширину в 10 дециметров. Последняя цифра (в данном случае – 10) наиболее важный показатель.
Это нагрузка, которую может выдержать материал (предельно допустимая). В нашем случае нагрузка по максимуму будет составлять 10 килограммов на 1дм². Обычно строители считают нагрузку в расчёте на метр квадратный, здесь она будет составлять 1000 килограммов на 1м². В общем, всё не так уж и сложно.
Преимущества пустотелых железобетонных плит
Основные достоинства применения пустотных плит перекрытия по сравнению с другими способами устройства перекрытий:
- Вес – конструкция плиты перекрытия предполагает наличие продольных технологических пустот, которые позволяют не только снизить общую массу изделия, но и минимизировать нагрузки на фундамент, по сравнению с монолитным перекрытием.
- Теплоизоляционные свойства – воздух внутри пустот является природным теплоизолятором.
- Стоимость – примерно на 30 % дешевле, чем устройство монолитного ЖБ перекрытия.
- Геометрические размеры и качество поверхности – изготовление в заводских условиях обеспечивает хорошую геометрию плит и отсутствие серьезных дефектов, что позволяет сэкономить на отделочных работах (особенно это касается плит ПБ, которые наиболее ровные). Это достигается за счет возможности нанесения более тонкого слоя стяжки пола.
- Монтаж – устройство плиты перекрытия из ЖБИ гораздо проще и быстрее, поскольку укладка производится автокраном и не требуется ожидать, пока бетон наберет необходимую для продолжения строительных работ прочность.
При этом следует учитывать, что пустотелые ЖБИ выпускаются разных видов по технологии изготовления и толщине. В зависимости от техники производства различают изделия, изготовленные с применением опалубочного (ПК) и безопалубочного метода формования (ПБ). В состав плиты перекрытия входит бетон и армирующий каркас для обеспечения повышенной прочности, жесткости и устойчивости к воздействующим на нее нагрузкам.
Фото 1. Внешний вид плит ПК | Фото 2. Внешний вид плит ПБ |
Толщина или сечение плит перекрытия может составлять 220 мм (стандартные изделия ПБ и ПК) и 160 мм (облегченные ЖБИ марок ПНО, 1,6 ПБ и 3,1ПБ). Облегченные конструкции предназначены в основном для малоэтажного строительства. ПНО, так же как и ПК, производятся по старой опалубочной технологии, а 3,1ПБ и 1,6 ПБ с использованием более современного безопалубочного метода непрерывного формования.
Фото 3. Внешний вид плит ПНО | Фото 4. Внешний вид плит 1,6ПБ и 3,1ПБ |
