Разбор элементов крыши: название и конструкция деталей плоской и скатной кровли

Определение угла наклона

Учитывая изложенные выше факторы – снеговую и ветровую нагрузку, выбранный тип материала – и зная примерную конструкцию здания, можно определить угол крыши. Более детально правила расчета изложены в статье. Далее на основании этой информации рассчитывается сборная нагрузка (от собственного веса и внешних нагрузок) на стропильную конструкцию. По результатам расчета определяется и их сечение.

Пример расчета нагрузки на стропила

Строительство планируется в Иркутске, дом с высотой 5,6 м будет располагаться в низине, явно выраженных преобладающих ветров нет. Данный район относится к снеговому району 2 и ветровому 3. Соответственно, снеговая нагрузка составляет 120 кг/м.кв., а ветровая 30 кг/м.кв. Суммарная нагрузка 150 кг/м.кв.

Материал кровли – металлочерепица с весом 4 кг/м.кв. Для нее допустим уклон от 12 градусов, но большинство производителей рекомендует для односкатной крыши 20…30 градусов. Если принять 20 градусов, необходимо обеспечить качественную гидроизоляцию, что добавляет к весу квадратного метра покрытия 2…5,5 кг/м.кв. Поскольку верхняя часть дома планируется как жилая, необходимо также утепление. В качестве термоизоляции принимаем базальтовую вату плюс подшивку изнутри гипсокартоном. Примерный вес квадратного метра такого утепления – около 4,5…5 кг.

Необходимо также принять во внимание вес деревянной обрешетки под металлочерепицу, это еще не менее 10…12 кг, и вес самих стропил. Таким образом, суммарная нагрузка на квадратный вес крыши от собственной массы и внешних нагрузок составит (без учета веса стропил, поскольку пока неизвестно их сечение и шаг): 4+5+5+12+150=176 кг/м.кв

Таким образом, суммарная нагрузка на квадратный вес крыши от собственной массы и внешних нагрузок составит (без учета веса стропил, поскольку пока неизвестно их сечение и шаг): 4+5+5+12+150=176 кг/м.кв.

Определение шага стропил и их сечения

Для вычисления этих данных есть расчетные формулы. Однако при отсутствии инженерного образования и желания высчитывать коэффициенты можно использовать табличные значения.

Для выяснения высоты балки (стропила) можно опираться на известный уже угол наклона и расчетную длину, которая определяется по тригонометрическим формулам.

Разница между высотой одной и второй опорных стен крыши для пролета, например, 4 м и угла наклона 20 градусов составит:

L_bc=L_cd×tgA=6×0,364=2,18 м

Длина стропильной ноги (стропила):

L_c=L_bc÷sinA=2,18÷sin20=6,4

С учетом вылета в обе стороны не менее 500 мм (обязательный свес крыши) принимаем длину стропила 7,4 м.

Для двухопорных стропил принята таблица

Пролеты свыше 6 м принято опирать на три точки – две несущие стены и шпренгельную ферму, например, или с опорой на лежень. Пролеты 4,5 м применимы в мансардах, террасах, банях, верандах, а также различных пристройках. В жилых постройках, как правило, расстояние между опорами равно или превышает 6 м.

Соответственно с учетом длины стропила выбирается сечение балки и шаг между ними.

Следует учитывать: под длиной стропила в данном случае понимается расстояние между точками опоры!

То есть в приведенном примере – длина всей стропильной ноги 7,5 м и пролет 6 м допустимо использование опирания на несущие стены (через мауэрлат) и подстропильную ногу. Тогда сечение при шаге 140 см следует принимать 100х200 мм, а при шаге 90см допустимы 75х200 мм. Желательно все же увеличивать сечение балки на 10…15% для получения необходимого запаса прочности.

Проверить нагрузочную способность крыши, правильность выбранного угла с выбранными параметрами можно в одном из онлайн-калькуляторов. Там же можно получить данные о том, сколько материалов потребуется для строительства такой крыши.

Как видно из приведенного скриншота с упрощенным чертежом здания, пункты «Расчет стропил», «Расчет обрешетки», «Снеговая нагрузка» раскрывающиеся, в них необходимо подставить выбранные данные.

Результат расчета показан ниже.

Как видно из результата, предлагается при данной нагрузке, кровельном материале, размерах и шаге стропил выбрать сечение балок равным не 75х200 мм, как предлагается в нормативах, а 70х230 мм. Однако это минимальное значение, к тому же такое сечение не является стандартным. Поэтому – с учетом запаса на прочность – лучше отдать предпочтение сечению 100х200 мм.

Важно: помимо обычных стропил (балок) можно использовать треугольные фермы. Это значительно увеличит нагрузочную способность конструкции, но подобные элементы требуют профессионального расчета.

Рекомендации по самостоятельной установке стропильной системы

Монтажные работы можно начинать только после тщательно проведенных расчетов и составления подробного чертежа. При отсутствии должного опыта для расчетов лучше прибегнуть к специальным онлайн-программам. Вообще же работа своими руками требует большой ответственности.

Крепление мауэрлата

Местом установки бруса выступает вся протяженность стен, служащих опорой для стропил. Функция мауэрлата в бревенчатых срубах выполняется верхним венцом. В домах, где в качестве материала для возведения использовался пористый материал (газобетон, пенобетон), мауэрлатом необходимо оформить все несущие стены (это же касается и кирпичных зданий). Другие случаи допускают его монтаж только в промежутках между стропилами.

Так как длины стандартных пиломатериалов не хватает на всю протяженность укладки, проводится их сращивание. Для этого необходимо запилить брус под прямым углом в 90°, используя для скрепления двух частей болты.

Местом укладки мауэрлата обычно выступает центр стены. Также допускается некоторое смещение бруса в сторону, главное, чтобы его срез не находился ближе чем 50 мм от края. Чтобы защитить брус от воздействий влаги, под него рекомендуется уложить гидроизоляционную прослойку из обычного рубероида. Мауэрлат должен быть закреплен максимально надежно, поскольку на кровельные скаты оказывается серьезная ветровая нагрузка.

На способ крепления влияет материал стен:

  • монолитные дома. Лучший вариант – фиксация анкерными болтами;
  • деревянные или бревенчатые срубы – крепление деревянными нагелями или скобами;
  • газобетон, пенобетон. Обычно используются шпильки или арматура;
  • если дом дает усадку, рекомендуется применить скользящие крепежи.

В качестве дополнительных мер место крепления можно усилить отожженной проволокой.

Сборка ферм

Есть два варианта реализации этой процедуры. В первом варианте брус монтируется непосредственно по месту установки. Подходит для небольших построек, когда работа на высоте по выполнению замеров и подрезок не вызывает затруднений из-за габаритов стропильных ног.

Второй вариант – сборка внизу. В этом случае раскладки и скрепление составляющих элементов стропильной системы происходят на земле, а потом готовые конструкции поднимаются наверх. Как следствие, высотные работы сводятся к минимуму и выполняются намного быстрее. Чтобы подать и выставить стропильные пары, обычно требуются специальные механизмы из-за значительного веса конструкций.

Для удобства сборки однотипных элементов практикуется использование шаблонов, изготовленных из досок. Это дает возможность получить на выходе абсолютно одинаковые фермы.

Крепление к мауэрлату

Готовые пары необходимо поднять на поверхность крыши и присоединить к мауэрлату. Чтобы облегчить процедуру, ноги еще на земле оснащаются специальными запилами в нижней части. Первыми монтируются торцевые конструкции: их располагают друг напротив друга со стороны фронтона. Чтобы правильно поставить две первые пары, используются временные стяжки. Между установленными фермами протягивают бечевку, которая служит ориентиром для промежуточных пар, обозначая по ходу дела уровень конька. В завершении этого этапа монтируют специальную коньковую опору. В случае необходимости длину стропильных ног можно по месту нарастить.

Установка конька

Для его создания необходимо правильно скрепить все стропильные ноги. Методик сращивания несколько – как с применением опорного бруса, так и без него. Более современное решение – использование специальных промежуточных фиксаторов из стали с возможностью регулировки.

Обустройство обрешетки

Назначением обрешетки является облегчение перемещения по крыше и обеспечение надежного основания для финишного покрытия. Именно характеристики кровельного материала оказывают решающее влияние на параметры каркаса. Сплошную обрешетку применяют в случае обустройства мягкой кровли. Шаг каркаса под металлочерепицу составляет примерно 35 см, а под профнастил или шифер – 44 см.

Для монтажа стропильной системы двухскатной крыши лучше всего выбирать погожий осенний или весенний день, предварительно заручившись поддержкой 2-3 помощников.

Окончательный успех работы во многом зависит от правильно составленного чертежа.

Что такое мягкая кровля, её преимущества и недостатки

Что такое мягкая кровля, и какие виды материалов используются для её изготовления?

«Мягкой» кровлей часто именуется традиционная плоская крыша. Как правило, она состоит из несущей плиты, на которую по слою пароизоляции уложен теплоизоляционный материал (чаще всего плиты минеральной ваты), защищенный от воздействия атмосферных осадков гидроизоляционным ковром на основе битумосодержащих рулонных материалов.

Какой у кровли из рулонных битумных материалов должен быть уклон?

Рулонные материалы могут обеспечивать водонепроницаемость даже при нулевых уклонах. Верхний предел составляет 45—50°, потому что при большем уклоне склеивающие слои (мастики) под воздействием тепла могут стекать.

Какие бывают виды материалов для мягкой кровли и как они классифицируются?

Материалы для мягкой кровли крыши бывают битумные (рубероид) и смоляные (толь и его производные). Также существует несколько основных способов укладки рулонных материалов, согласно которым эти покрытия подразделяются на: приклеиваемые на горячих битумных мастиках; приклеиваемые на холодных резинобитумных, битумно-полимерных и полимерных мастиках и клеях; наплавляемые (на окисленных и модифицированных битумах; горячим (огневым) способом с помощью газовых горелок; горячим (безогневым) способом с помощью оборудования инфракрасного излучения; холодным (безогневым) способом, т. е. растворением утолщенного слоя битума). Некоторые виды кровельных материалов для мягкой кровли имеют клеящий слой и специальное защитное покрытие (силиконовую пленку или бумагу), которое достаточно снять перед укладкой рулона на загрунтованную поверхность.

Как определить потребительскую ценность рулонных битумных материалов?

Она состоит из 3-х компонентов: степень и показатели обеспечения главной задачи по гидроизоляции; степень сложности выполнения гидроизоляционных работ в сочетании со степенью удовлетворения эстетических запросов; экономические показатели применения и эксплуатации. По сути, свойства материала есть результирующая свойств основы и битумного вяжущего (БВ). Остальные возможные дополняющие, например ПЭТ-пленки, на конечные свойства РБМ влияют незначительно, если речь не идет о влиянии на технологичность процессов укладки (быстрота, легкость, зависимость от человеческого фактора).

У мягкой кровли есть преимущества и недостатки – какие именно?

Преимущества мягких кровель заключаются в том, что они обладают низкой теплопроводностью, имеют небольшую массу, могут быть цветными за счет минеральной крошки, впрессованной в битумный слой. Рулонные материалы наиболее традиционны, доступны и дешевы.

Недостатков у мягкой кровли немало, и самый существенный из них в том, что не всегда удается обеспечить полную герметичность пароизоляционного слоя, вследствие чего водяные пары проникают в толщу утеплителя и накапливаются в нем, поскольку плотный гидроизоляционный ковер препятствует испарению влаги. С течением времени в утеплителе скапливается много влаги, которая стекает вниз, образуя на потолке мокрые пятна. Кроме того, при отрицательных температурах вода замерзает, увеличивается в объеме и отрывает гидроизоляцию от основания. В процессе эксплуатации гидроизоляционный ковер подвергается климатическим и механическим воздействиям, что приводит к возникновению трещин, через которые вода проникает в помещение; образуются протечки, установить и ликвидировать причину которых бывает очень трудно.

Как правильно подготовиться к устройству рулонной кровли?

Рулонную кровлю настилают на жестком и ровном основании. За сутки до начала работ рубероид или толь следует раскатать, нарезать на куски по длине ската, прибавив 250 мм на загибы через конек и карнизную доску. Далее шпателем, твердой щеткой или с помощью керосина очистить нижнюю сторону, посыпанную тальком, а с наружной стороны для приклейки мастикой накрыва соседнего листа (полонка) очистить кромку шириной 100 мм. И только после этого можно приступать к устройству рулонной кровли.

Какими должны быть стропила для крыш

Вот несколько видов стропил, которые чаще всего используются в современном строительстве:

  • металлические сложно изменить, но этот материал долговечен;
  • деревянные просты в использовании и изменении, но требуют дополнительной обработки;
  • деревянные двутавровые балки (сделаны из бруса и ОСП) отличаются ровностью при максимальной длине до 12 метров, но стоимость выше обычной системы из дерева;
  • железобетонные не поддаются изменениям вообще, но их выделяет длительный срок службы;
  • смешанные или комбинированные системы.

Каждый из них обладает своими плюсами и минусами, которые включают в себя прочность, цену, легкость монтажа, возможность небольших изменений, связанных, к примеру, с несоответствующими размерами, взаимодействие с окружающей средой. В данном материале пойдет речь о самом популярном материале для изготовления стропил — дерево. выделим основные задачи, которые ставятся перед конструкциями данного вида.

Первое, и самое главное – прочность каждого элемента. Крыша не должна деформироваться или сдвигаться. Основа конструкции стропил – треугольник. Именно в виде треугольника делают фермы (рамы), крепящиеся параллельно. Неподвижные и жесткие, они «возглавляют» всю конструкцию.

Малая масса. Тяжелая крыша – это крайне плохо. Поэтому большинство элементов производят из дерева. Если же вес кровельной системы большой, то его усиливают металлическим каркасом. Основа – хвойные породы дерева небольшой влажности.

Каким требованиям должно отвечать дерево:

  • 1-3 сорта. Без сколов, сучков и трещин.
  • Элементы из дерева не должны быть менее 5 см. по толщине, и с площадью до 45 кв. см.
  • Максимальная длина бруса из дерева хвойной породы не должна превышать 5-6 м.
  • Мауэрлат и прогоны изготавливаются исключительно из твердых пород дерева.

Самостоятельный монтаж стропильной фермы

Перед началом работы требуется провести расчёт стропильной системы, количество стройматериала, теплоизоляции и других дополнительных расходных материалов.

Монтирование производиться по такому алгоритму:

  • Делаем модель, по которой будете собирать конструкцию. Для этого требуется наличие двух досок, которые соответствуют длине строп, соединить их нужно гвоздями с одного края.
  • Получите конструкцию, которою называют «ножницами».
  • Монтируем вторую модель, с помощью которой будут установлены запилы на стропах. Для этого шаблона понадобиться фанера.
  • Вырезаем запилы специального назначения на стропилах. Соединяем их под углом уклона ската. Получившийся шаблон треугольной формы крепим к мауэрлату.
  • Вначале монтируем две боковые фронтовые стропы.
  • Протягиваем кабель меж этих вершин стропил. Обозначим этим конёк, а также точки остальных стропил, которые будут располагаться в промежутках.
  • Поднимаем и монтируем оставшиеся стропила
  • Для громоздкой конструкции используем дополнительные укрепляющие подкосы и подпоры.
  • Устанавливаем коньковые брусья.

Для монтажа правильной и надёжной конструкции в интернете вы найдете огромное количество фото стропильной системы с пошаговым руководством действий.

Фото стропильной системы

Также рекомендуем просмотреть:

  • Конек крыши
  • Система крыши
  • Угол крыши
  • Устройство крыши
  • Ломаная крыша
  • Проект крыши
  • Утепление крыши
  • Четырехскатная крыша
  • Мансардная крыша
  • Вальмовая крыша
  • Крыша дома своими руками
  • Труба на крыше
  • Крыша из ондулина
  • Гидроизоляция крыши
  • Течет крыша
  • Ремонт крыши
  • Правильная крыша
  • Плоская крыша
  • Крыша из шифера
  • Как сделать крышу
  • Крыша из металлочерепицы
  • Снегозадержатели на крышу
  • Кровля крыши
  • Снег на крыше
  • Профнастил для крыши
  • Крыша гаража
  • Красивая крыша
  • Зеленая крыша
  • Установка крыши
  • Двухскатная крыша
  • Односкатная крыша
  • Крыша бани
  • Монтаж крыши
  • Покрыть крышу
  • Крыша дома

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Элементы стропильной системы крыши

Это довольно сложная конструкция, и важность каждой ее составляющей части не стоит недооценивать. Вот из чего она обычно делается:

  1. Стропило, или стропильная нога. Это балка, которую используют для формирования угла наклона всей крыши. Кроме того, стропило – это для кровли еще и опора. К выбору материала, из которого будет сделана стропильная нога, нужно подойти серьезно, ведь на него будет воздействовать ветер, вес людей, осадков. Поэтому данныеэлементы стропильной системы изготавливают из досок, имеющих большой размер сечения, особенно в вертикальном направлении.
  2. Затяжка. Это брус или доска, соединяющая стропила, которые находятся на противоположных скатах. Она располагается горизонтально и не допускает того, чтобы стропила расползались.
  3. Прогон. Это брус, который служит опорой для стропил вверху или посредине.
  4. Стойка. С помощью этого элемента поддерживают прогон или стропила. Стойка – это составляющая системы, расположенная вертикально, опорой для нее зачастую служат стены.
  5. Мауэрлат. Это брус чаще всего квадратной формы, опора для нижней части стропил. Мауэрлат укладывают по всему периметру строения на стены.
  6. Ветровая балка. Этот элемент связывает стропила друг с другом, образовывая скат крыши. Речь идет о доске, которая прикрепляется под углом к стропильным ногам от чердака. Благодаря ветровой балке предотвращается движение стропил при сильном ветре.
  7. Подкос. Стропильная система крыши предполагает наличие бруса, который должен подпирать стропила, чтобы они не прогибались. Крепят подкос под углом к вертикальным элементам строения.
  8. Шпренгель. Это балка, сделанная из бревна или бруса, благодаря которой укрепляется вся конструкция. Ее расположение горизонтальное. Шпренгель находится на смежных стенах, правильно будет его установить перпендикулярно биссектрисе угла, который создают данные стены.
  9. Кобылка. Это доска, которую крепят к стропилам, а именно к их нижней части. Главная роль этого элемента – создать свес кровли.
  10. Нарожник. Это стропило, но укороченное, опирающееся одной стороной на мауэрлат, а другой – на диагональную ногу.

элементы стропильной системы крыши

Кровля и ее элементы

Начинать надо с того, чтобы определить, входит ли в кровельную конструкцию обрешетка или нет. Сказать сложно, ведь было определено, что кровля – это покрытие крыши. То есть это чистой воды кровельный материал. Но давайте рассуждать, отталкиваясь от вида последнего.

Если это панели или листы, тогда кровля – это покрытие в чистом виде. Если для крыши используют мягкую кровлю, то обрешетка выполняет не только функцию опоры для кровельного материала. Она формирует саму кровлю. То есть можно считать, что именно в этом случае сплошная обрешетка является элементов кровельной конструкции.

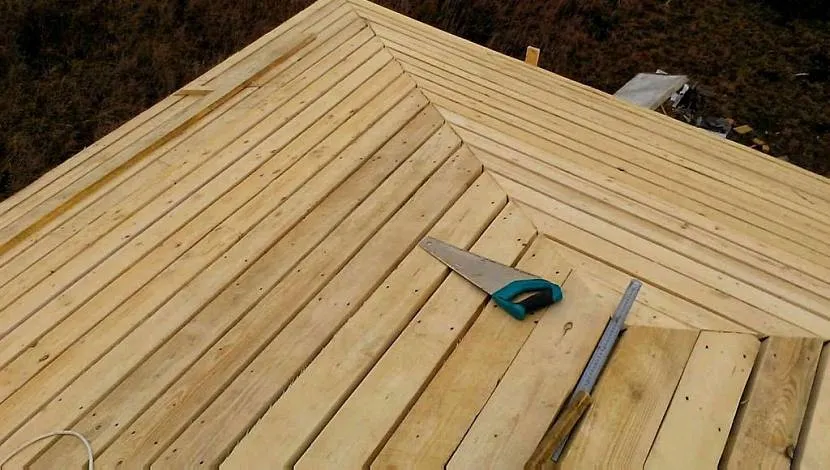

Сплошная обрешетка из досок Источник krysha-expert.ru

Так как разговор зашел о гибких кровельных материалах, надо отметить, что именно в них можно говорить об отдельных друг от друга элементах. К примеру, битумная черепица. Для ее монтажа используют дополнительные материалы. А именно:

  • подкладочный ковер;
  • ендовый ковер;
  • битумную мастику , как клеевой состав и гидроизоляционный слой.

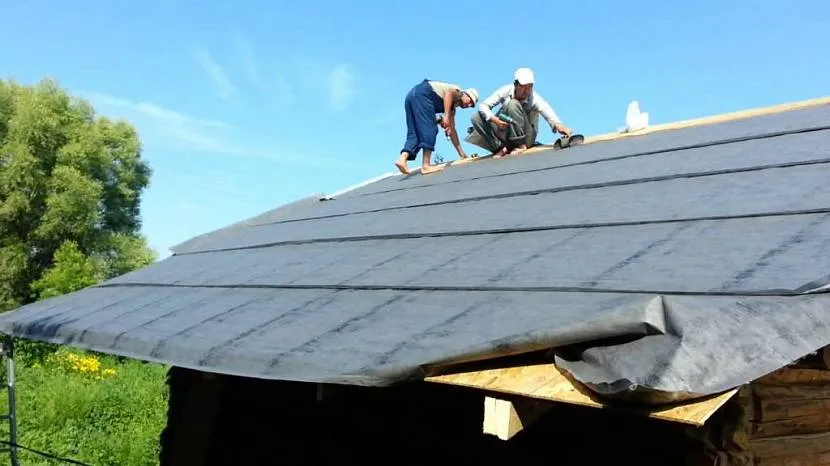

Подкровельный ковер под гибкую черепицу Источник it.decorexpro.com Кроме трех перечисленных материалов в кровлях с битумной черепицей, и не только, используются и другие доборные элементы. Вот их список:

  • карнизная планка , с помощью которой закрывается проем между уложенными стропильными ногами, тем самым защищается чердачное пространство от ветра, пыли и легкого мусора (листва, сучки и прочее);
  • коньковая планка , которая закрывает собой конек крыши, а точнее стык между двумя скатами, планка может быть круглой формы, плоской или угловой;
  • фронтонная планка , она же торцевая или ветровая, которую устанавливают на примыкание кровли к фронтонам, защищая зазор от проникновения в чердак пыли и мусора;


Монтаж капельника под битумную черепицу Источник stroypay.ru

  • капельники – это планки в виде уголка, которые монтируются по свесу карниза, их задача – создать условия стекания воды в водосточную систему;
  • ендова нижняя и верхняя, это планки, которые формируют сток воды с кровли в местах стыка скатов по наклонной плоскости, первая укладывается под кровельный материал, вторая поверх него;
  • планки примыкания – это уголок, с помощью которого закрывают стык между кровельным материалом и вертикально расположенной плоскостью, к примеру, стена, дымоходная труба и прочее;
  • снегозадержатели : основная их задача – сдерживать лавинообразный сход снега со скатов крыши, производители предлагают несколько разновидностей этого элемента, которые выбираются под тип кровельного материала, но есть и универсальные модели;
  • кровельное ограждение – ограждающая конструкция, устанавливаемая по периметру кровли для безопасного нахождения людей на крыше в процессе производства ремонтных работ и обслуживания;
  • резиновый колпак для герметизации вентиляционных или дымоходных труб круглого сечения, которые проходят сквозь кровлю;
  • лестница для кровли укладывается прямо на скат, ее назначение – использовать для проведения ремонтных работ, не ступая на кровельное покрытие.


Элементы кровельной конструкции Источник ironstyle.by Это все элементы кровли с названиями и их назначениями. В основном они изготавливаются из оцинкованного металлического листа: окрашенного или покрытого полимерным составом. Это не касается ограждения, лестницы и некоторых разновидностей снегозадержателей, которые изготавливаются из стальных профилей.

Теплоизоляционный пирог

Еще один спорный вопрос, который касается материалов, используемых в процессе утепления крыши. То есть относятся они к кровле или к крыше. Это утеплитель, слой паро- и гидроизоляции. Опять-таки сложно ответить на него, поэтому не будем дальше углубляться.


Схема утепления кровельной конструкции Источник stroyfora.ru

В принципе, с кровлей все. Переходим к вопросу, из чего состоит крыша.

Паро — и гидроизоляция крыши

Паро-, и гидроизоляция с применением различных подкровельных плёнок препятствует в первую очередь проникновению водяных паров и конденсатов в теплоизоляционный слой. Тем самым она способствует предотвращению гниения деревянных элементов стропильной системы. При этом необходимо обеспечить максимально возможную герметичность пароизоляционного слоя. Поэтому при монтаже листы укладываются внахлёст, а стыки проклеиваются скотчем. Такой же лентой фиксируется и места примыкания пароизоляции к стеновым поверхностям.

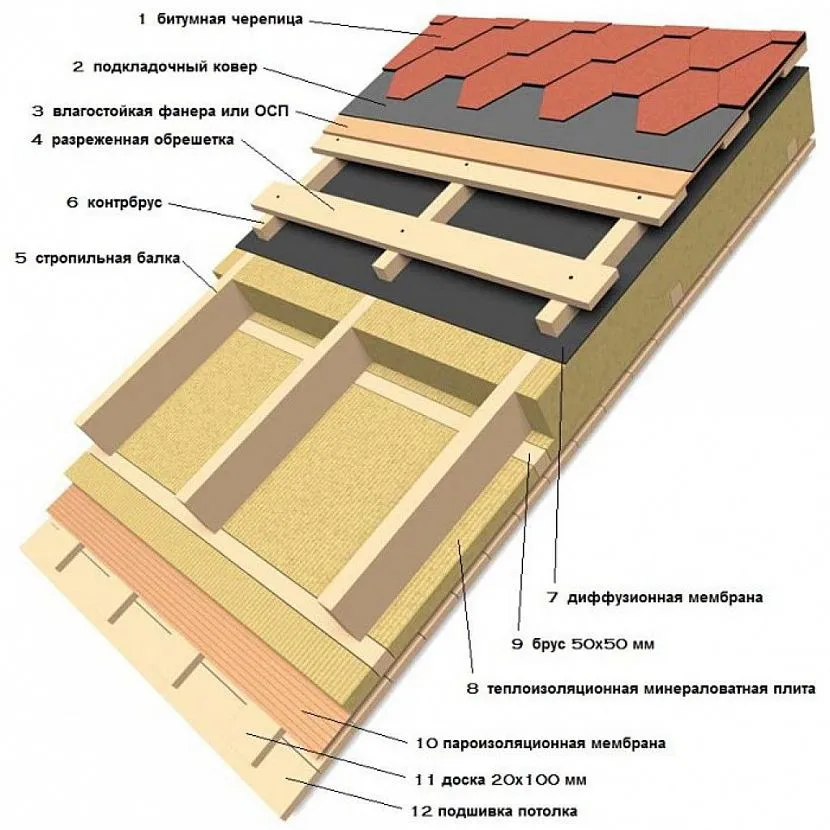

Утепленная кровля из битумной (мягкой) черепицы с одноконтурной вентиляцией: 1 — утеплитель; 2 — контррейка; 3 — влагостойкая фанера (или ориентированно-стружечная плита ОСП); 4 — кровельное покрытие; 5 — Диффузионная мембрана Строизол SD

Утепленная кровля из металлочерепицы с двухконтурной вентиляцией: 1 — утеплитель с ветрозащитой; 2 — диффузионная пленка Строизол SM; 3 — контррейка; 4 — обрешетка; 5 — вентиляционный зазор у конька крыши; 6 — металлочерепица

Помимо этого делается черновая подшивка потолка рейками или капроновым шнуром. Материалом для пароизоляционных плёнок служит армированный полиэтилен. В настоящее время наиболее популярными паронепроницаемыми материалами считаются плёнки на основе армированного полиэтилена (Jutafol, Slafol), отечественные модифицированные материалы, Строизол, Алюбар 40 (полиэтилен высокой плотности в 80-100 мкм и металлизированный полиэстер в 12 мкм), TEGOLA, JUTA (Чехия), датская плёнка MONARFLEX, финская ELTETE.

Схема двухконтурной вентиляции кровли: 1 — утеплитель; 2 — диффузионная пленка Строизол SM; 3 — ветрозащита Строизол SW; 4 — нижний вентиляционный зазор; 5 — верхний вентиляционный зазор; 6 — кровельное покрытие

Особенностью «супердышащих» плёнок- мембран (Tivek, Dupont Juta) является то, что их структура состоит из воронкообразных микроотверстий, позволяющих пропускать пар, но задерживать поступающую извне влагу.
