Технология прогрева бетонной смеси электродами

Технология прогрева

Места проведения коммуникаций и расположение отверстий в бетонной поверхности нужно продумать до начала заливки состава. После установки системы и покрытия ее цементной смесью, любые работы с поверхностью могут повредить провода. Например, перед выполнением алмазного бурения материала нужно убедиться, что отверстие не будет проходить через кабель для обогрева бетона.

Правила укладки системы

Перед размещением обогревающей системы устанавливаются арматура и опалубка. Затем проводится раскладка ПНСВ, между витками проводов должен быть интервал 8−20 см. Величина промежутка зависит от ветра, температуры снаружи и влажности.

Кабель прицепляется зажимами к арматуре, без натяжения. Оптимальный радиус изгибов — больше 25 см. Ведущие ток жилы не должны пересекаться, расстояние промежутков между ними — 1,5 см, такое расположение позволяет избежать короткого замыкания.

Необходимо проверить следующие моменты перед заливкой раствора:

  • температура подготовленной смеси выше +5 °C;
  • в опалубке нет льда;
  • схема правильно подключена;
  • холодные концы имеют оптимальную длину.

К кабелю ПНСВ прилагается инструкция, которую важно соблюдать при установке системы обогрева. Существуют два варианта подключения через шинопровода — по схемам «звезда» и «треугольник». При первом способе три однотипных кабеля объединяются в узел, затем свободная тройка контактов подсоединяется к трансформатору

Устройство питания размещается на расстоянии до 25 м от места соединения. Участок материала, который будет нагреваться, защищается ограждением

При первом способе три однотипных кабеля объединяются в узел, затем свободная тройка контактов подсоединяется к трансформатору. Устройство питания размещается на расстоянии до 25 м от места соединения. Участок материала, который будет нагреваться, защищается ограждением.

Подключение системы производится только после окончания заливки раствора. Использование прогревочного кабеля для бетона ПНСВ включает следующие этапы:

  1. Ведется разогрев, в час температура должна повышаться на 10 °C. Большая скорость нарушит равномерность прогревания материала.
  2. Нагревание осуществляется при постоянном значении температуры. Бетону необходимо набрать половину от показателя технологической прочности. Оптимальная температура 60 °C, максимально возможная — 80 °C.
  3. Материал медленно остывает. Скорость его охлаждения не должна превышать 5 °C в час, иначе произойдет растрескивание структуры.

Если все работы были проведены правильно, то бетон достигнет соответствующей марки прочности. После проведения нагрева кабель остается в материале и играет роль вспомогательной армирующей конструкции.

Кабели ВЕТ и КДБС можно подключать через розетку или щитовую к сети 220 В, они также имеют деление на секции, что предотвращает перегрузки. Но их стоимость значительно выше, чем проводов ПНСВ.

Прогревать бетон также можно с применением трубчатого электронагревателя (ТЭН) и электродов. В раствор вставляется арматура и подключается к источнику питания — сварочному аппарату или другому понижающему трансформатору. Для этого варианта нагревательный кабель не нужен, но потребуются значительные затраты энергии. Проводником в бетоне выступает вода, а при затвердевании материала сопротивление будет возрастать.

Расчет длины ПНСВ

На определение длины кабеля ПНСВ влияет несколько факторов. Большое значение имеет количество тепла, которое будет подаваться на материал для затвердевания. На этот показатель влияют теплоизоляция, температура воздуха, форма и размеры конструкции, влажность.

Длина петли должна составлять в среднем 28−36 м. Если температура выше -5 °C, то укладка делается с шагом 20 см. При охлаждении, через каждые 5 градусов промежуток между жилами сокращается на 4 см. На отметке -15 °C он будет равен 12 см.

Важна также потребляемая мощность кабеля ПНСВ, она зависит от диаметра:

  • 1,2 мм — 0,015 Ом/м;
  • 2 мм — 0,044 Ом/м;
  • 3 мм — 0,02 Ом/м.

Для этого сила тока в квадрате умножается на удельное сопротивление. Суммарная мощность находится из произведения полученного значения и общей длины провода. Напряжение трансформатора рассчитывается аналогично. Сила тока умножается на сопротивление, чтобы получить величину рабочего напряжения.

Провод ПНСВ — наиболее дешевый вариант для нагревания бетонной смеси. Но для его использования необходимы специальное оборудование и соответствующие знания. Теплоизоляция также снижает затраты на обогрев материала и позволяет повысить качество бетона благодаря равномерному остыванию.

Изменение удельного сопротивления в процессе электропрогрева бетонов различных марок

Завод-изготовитель цементаНачальное удельное электросопротивления,ОмМинимальное удельное электросопротивления,Ом
Белгородский18,812,2
Жигулевский9,67,4
Подольский11,59,7
Ростовский8,57,2
Спасский8,04,9
Теплоозерский9,26,8

Поверхность раствора по окончании бетонирования и установки электродов укрывают утепляющими материалами. Прогревать бетон с не укрытыми поверхностями не допускается.

Электродный прогрев хорошо сочетаем с выдерживанием бетона методом термоса. Электродами прогревают только внешние слои во избежание потери тепла, полученного раствором перед заливкой.

Виды прогрева

Сквозной (внутренний, погружной)

Применяется для конструкций, имеющих большую толщину или сложную форму. Из названия понятно, что электроды размещаются внутри залитой массы раствора. Общее правило – электроды устанавливаются на расстоянии не менее 3 см от элемента опалубки.

Периферийный (поверхностный, нашивной)

Под полосы устанавливается подкладка. На практике для этого чаще всего берутся куски рубероида, что позволяет такие электроды легко снимать и использовать многократно.

Общее правило

Если в опалубку установлен металлический каркас, то использовать напряжение более 127 В ЗАПРЕЩЕНО. Для конструкций неармированных оно может быть не более 380 В.

Что учесть при прогреве бетона

  • По мере отвердевания залитой массы изменяется ее эл/сопротивление, так как происходит испарение влаги. Следовательно, необходимо систематически корректировать силу подаваемого тока, поэтому в схему обязательно должен быть включен элемент регулировки (например, реостат, трансформатор с несколькими выходами).
  • Поверхность конструкции, подлежащей прогреву, должна быть укрыта материалами, снижающими теплопотери. Это могут быть опилки, маты, пленка п/э, рубероид и тому подобное. В противном случае сам процесс прогрева теряет смысл.
  • При стержневом методе нужно соблюдать одинаковые расстояния между электродами как в одном ряду, так и в соседних. Это обеспечит равномерность загрузки «линий» и исключит перекос фаз.
  • Снижения энергозатрат можно добиться введением в состав раствора специальных добавок-пластификаторов, ускоряющих процесс отвердевания бетона.
  • Специалисты не рекомендуют применять электродный прогрев для мелких конструкций. Для этого существуют другие методики.
  • В качестве «питания» нельзя использовать источник постоянного тока, так как в этом случае не избежать электролиза жидкости.
  • При небольших объемах заливки в качестве источника напряжения можно использовать сварочные трансформаторы.
  • Единой рекомендации по размещению электродов на (в) заливке раствора нет. Схема определяется индивидуально и зависит от внешних условий, параметров опалубки, марки цемента и ряда других факторов.
  • Через определенные временные промежутки (зависят от специфики работ) делается замер температуры. Для этого проделываются специальные «шурфы».
  • ЗАПРЕЩАЕТСЯ. При использовании прутьев арматурного каркаса в качестве электродов работать с напряжением свыше 60 В. В исключительных случаях (более этого номинала) – только при соблюдении дополнительных мер и локально (на отдельных сегментах конструкции).

Для получения из раствора качественного искусственного камня рекомендуется комплексный обогрев массы, сочетающий несколько методик, в том числе, и «пассивную» («термос»).

Прогрев бетона проводами


Бетон является сегодня самым востребованным строительным материалом, его применяют при возведении высотных зданий, гидротехнических сооружений, коммерческой и жилой недвижимости. Основным недостатком материала является необходимость использовать в качестве базового компонента воду. Соответственно, при отрицательных температурах, она застывает намного быстрее, чем бетон набирает свою прочность. Это является причиной сезонности работы с бетоном, снижения рентабельности строительства, замедления его темпов. Добавление различных присадок способно немного продлить строительный сезон, но их применение увеличивает затраты, приводит к появлению высолов. Великолепной альтернативой применения химикатов является технология прогрева бетона проводом ПНСВ, в числе ее преимуществ – низкие затраты, возможность вести работы при температурах до -30ºС.

Конструкция провода ПНСВ

Прогрев бетона проводами

производится с помощью провода марки ПНСВ с сечением от 1,2 до 3,0 мм. Этот провод представляет собой стальную жилу, которая может быть защищена от коррозии слоем цинка. Токопроводящая жила изолируется пластикатом ПВХ или полиэтиленом. Наиболее эффективнопрогрев бетона проводами происходит при использовании тока в 14-16А, однако на воздухе провод ПНСВ в таком режиме быстро выходит из строя из-за более плохого, чем в бетоне, отвода тепла. По этой причине кабель имеет «холодные концы» из провода АПВ-4, он способен выдержать 14-16А на воздухе без повреждения. Длина этих отрезков нагревательного кабеля зависит от монтажной схемы и чаще всего лежит в пределах 0,5-1 метр.

Основные технологические этапы прогрева бетона проводами

Осуществляется прогрев бетона проводом ПНСВ

довольно просто и не требует высокой квалификации рабочих. Производятся следующие технологические операции:

  • заготовка из провода ПНСВ ТЭНов определенной длины;
  • укладка провода в бетонную конструкцию, предназначенную для прогрева;
  • организация утепления прогреваемой конструкции;
  • подключение провода к трансформатору КТПТО;
  • контроль степени нагрева провода, регулирование нагрева.

При подготовке ТЭНов из провода ПНСВ необходимо уделить повышенное внимание соединениям провода, особенно тем, что будут погружаться в бетон. Чаще всего для соединения используется скрутка – она должна производиться в отапливаемом помещении, без спешки

Изоляция должна быть снята на отрезке 70-80 мм аккуратно, без повреждения токопроводящей жилы. Для изоляции скрутки используется изолента на хлопчатобумажной основе, так как она имеет более значительный запас прочности при работе при высоких температурах.

Монтаж провода ПНСВ

Перед укладкой ТЭНов разрабатывается схема прогрева бетона проводом ПНСВ

, она должна учитывать длину «холодных концов». Один из них закрепляется, после чего производится равномерная раскладка провода вдоль арматуры. «Холодные концы» крепятся к опалубке надежно, так как при заливке бетоном ТЭН испытывает серьезные механические нагрузки. К арматуре провод следует крепить так, чтобы не повреждалась изоляция. В процессе заливки бетоном необходимо тщательно проследить, чтобы провод ПНСВ не остался на его поверхности, так как на воздухе он быстро выйдет из строя. Провод подключается к источнику питания, лучше всего, если это будет трансформаторная подстанция КТПТО, с помощью которой можно удобно регулировать степень нагрева ТЭНа, производить контроль электрических величин. Мощность, необходимая для прогрева бетона, определяется проектной документацией для каждого объекта.

Прогрев бетона зачем он нужен и как его организовать

При выполнении бетонирования фундаментов и заливки монолитных конструкций в условиях низких температур (минимальная ниже 00С и среднесуточная ниже 50С) прогрев бетона по СНиПу «Несущие и ограждающие конструкции» должен осуществляться в обязательном порядке. Для обеспечения прогрева могут использоваться самые разные методики, и наиболее популярные мы опишем в нашей статье.

Чтобы раствор на морозе хорошо застывал, его нужно дополнительно подогревать

Использование кабелей

Закладка греющего провода в опалубку

Еще одна методика предусматривает использование теплонесущих кабелей, которые закладываются в опалубку и при прохождении по ним тока нагревают раствор:

Для работы берем проводники ПНСВ в полиэтиленовой или полихлорвиниловой изоляции. Второй вариант предпочтителен для использования в армированной конструкции, поскольку ПХВ не плавится, а значит, риск замыкания на арматуру будет минимальным.

Обратите внимание! Полихлорвинил на холоде теряет эластичность, потому при укладке провода нужно быть осторожным, чтобы не повредить изоляционный слой на сгибе. Обычно обогрев осуществляется отрезками провода ПНСВ диаметром 1,2 или 1,4 мм. Материал нарезается стандартными фрагментами (17 или 28 м в зависимости от конфигурации) и свивается в спирали диаметром около 30 мм для более компактной укладки

Материал нарезается стандартными фрагментами (17 или 28 м в зависимости от конфигурации) и свивается в спирали диаметром около 30 мм для более компактной укладки

Обычно обогрев осуществляется отрезками провода ПНСВ диаметром 1,2 или 1,4 мм. Материал нарезается стандартными фрагментами (17 или 28 м в зависимости от конфигурации) и свивается в спирали диаметром около 30 мм для более компактной укладки.

Типовая схема подключения прогрева бетона

  • Затем спирали соединяются в несколько «треугольников» или «звезд» (схемы приводятся на рисунках), и собираются в несколько общих шин.
  • Поскольку на воздухе кабель ПНСВ под напряжением быстро перегорает за счет малого теплоотведения, греющие контуры внутри опалубки соединяют с источником тока с помощью толстых алюминиевых проводов — так называемых «холодных концов».

Трансформатор ТСЗП

«Холодные концы» подключаем к клеммам понижающего трансформатора. Для работы лучше всего использовать системы типа СПБ-40, КТПТО 80 и их аналоги, поскольку они обеспечивают регулировку активности всей нагревательной системы.

Сам процесс обогрева делят на несколько фаз:

ФазаДинамика температуры
Первичное отвердениеТок не подается, температура раствора поддерживается за счет химических реакций материала
Предварительный прогревТок подается на клеммы трансформатора, раствор постепенно прогревается до 700С. Скорость поднятия температуры не должна превышать 100С в час.
Изотермический прогревНаиболее длительная стадия. Подача тока идет в течение всего времени набора прочности, заложенного в проекте. Осуществляется контроль нагрева: нельзя поднимать температуру выше 800С, иначе начнут спекаться цементные гранулы, что нарушит процесс гидратации.
ОхлаждениеПонижение температуры происходит постепенно, со скоростью около 4-50С в час.

В течение всего этого времени трансформатор регулирует силу поступающего на проводники тока. По завершению обогрева контактные проводники демонтируются, а провод ПНСВ остается в толще бетона.

Чем прогреть бетон

В зимний период очень часто для прогрева бетона применяют электроды. Это дает возможность исключить превращения воды в лед, чтобы она нормально вступала химическую реакцию с цементом. Рассмотрим подробнее, как происходит данный процесс.

Для чего это нужно

Выше в статье мы рассмотрели общие сведения о влиянии температуры на качество бетонного раствора. Пришло время объяснить это на примере.

Так как бетонировать приходится не только в теплое время года, но и в морозы, необходимо не забывать о физическом превращении воды в лед. Следует понимать, что допускать этого ни в коем случае нельзя, так как она нужна для химической реакции с основным компонентом раствора – цементом.

Применение алмазных кругов для резки ж/б

При замерзании гидратация прекратится, и процессы твердения бетона остановятся, что вызовет нарушение структуры материала. Даже после оттаивания льда и возобновления гидратации, ее восстановить не удастся.

Прогрев бетонной смеси с помощью электродов

Тоже самое можно сказать и о железобетоне, когда на арматуре образуется «ледяная корка», забирающая воду из зоны не так охлажденных участков. Эти процессы негативно влияют на структуру материала.

Вот почему инструкция требует обязательно прогревать бетон, чтобы его затвердевание прошло максимально успешно.

В настоящее время есть несколько методов добиться необходимых результатов, в частности используют нагрев:

  • электродами;
  • сварочным аппаратом;
  • инфракрасными волнами.

Обогрев электродами — виды

Один из самых популярных в строительной индустрии способов. Основа метода – прохождение электрического тока через толщу бетона.

Рассмотрим, какие электроды для прогрева бетона применяются в данном случае:

  1. Пластинчатые, напоминающие пластины, устанавливают с внутренней стороны опалубки, чтобы был лучший контакт со смесью. Бетон начинает разогреваться до нужной температуры благодаря появлению электрического поля. В теплом состоянии бетонная смесь может быть некоторое время.

  1. Полосовые (в виде пластин) имеют общую ширину 400-450 мм. Такие электроды могут монтироваться с двух сторон. После подключение тока, электрическое поле создается в прилегающем к пластинам слое бетона.
  2. Струнные применяются обычно для прогрева смеси в цилиндрических конструкциях, в частности, колоннах. Технология прогрева бетона электродами в этом случае следующая — струнный электрод помещают в центр конструкции, а сама опалубка обвивается специальным токопроводящим листом.

  1. Стержневой вариант напоминает стержневую арматуру Ø 7-11 мм. Помещают ее вовнутрь бетона с соответствующим расчетным шагом. При этом крайние электроды монтируют на расстоянии 40 мм от опалубки. Очень часто таким способом осуществляется электропрогрев бетона в сложных конструкциях.

Прогревание бетона электричеством

Работа со сварочным аппаратом

Применение для прогрева бетона сварочного аппарата является вполне реальной задумкой. Но, для хорошего разогрева смеси необходимо в процессе работ использовать вспомогательные электроды. Не стоит беспокоиться за надежность оборудования, современные агрегаты надежны и не представляют опасности для человека при соблюдении правил ТБ.

Конструкция многих аппаратов простая и не представляет трудностей в использовании. Благодаря таким станциям удается прогреть 30-100 м3 смеси, а работу можно вести почти при -45° С.

Сварочный аппарат сконструирован в виде автономной установки, состоящей из сварочного агрегата и двигателя.

Кроме основных функций, он может быть оборудован и вспомогательными, в частности, иметь:

  • блок подогрева мерзлого грунта;
  • блок сушилки электродов;
  • блок снижения напряжения;
  • генератор тока.

С его помощью удается регулировать прогрев, так как он имеет несколько ступеней напряжения. Можно смело утверждать, что данный агрегат обладает всем необходимым для нормальной работы.

Технология прогрева сварочным аппаратом

Правильный процесс нагрева выглядит следующим образом:

  1. По бетонной площадке равномерно раскладывают электроды (отрезки арматуры).
  2. Соединяют их в 2 параллельные цепи.
  3. Устанавливают между ними лампу накаливания, чтобы следить за напряжением.
  4. К цепям подсоединяют провода прямой и обратной связи.

https://youtube.com/watch?v=rQgRjo1YDms

Проводите работы только согласно технической документации на конкретный объект.

Технология прогрева с использованием пнсв

Используя пнсв кабель для прогрева бетона, нужно четко придерживаться конкретной технологии, которая будет разбираться ниже максимально подробно. Стоит затронуть вопрос определения длины специализированного провода, привести схему, по которой зачастую работают профессионалы.

А также выделить основные моменты монтажа материала в зимнее время, приведенные плюсы и минусы помогут понять, насколько практичным будет применение кабеля на объекте.

Как рассчитать обогрев конструкции

Для этого этапа строительства были разработаны онлайн калькуляторы и несколько типов схем прогрева бетона, следует воспользоваться уже готовыми материалами. Пытаясь самостоятельно рассчитать все моменты, нужно помнить о нескольких правилах.

Изгибов кабеля, которые будут превышать радиус в 25 сантиметров, потребуется избегать. Минимальное расстояние между витками составляет 1,5 см, в противном случае схема работать продуктивно перестанет. Все размеры подгоняются с учетом температуры окружающей среды, влажности и возможных порывов ветра.

Расчет расстояния между витками

Метраж материала зависит от погоды, которая будет зафиксирована в момент заливки бетонной смеси. Оптимальным показателем при стабильных значениях на термометре считают шаг с длиной от 28 до 36 см. Если температура будет -5 градусов, то расстояние между жилами снизится до 20 см. С каждым понижением температуры на 5 градусов, следует уменьшать размер петель на 4 см. Для примера: при показателях термометра в -15 градусов, шаг нужно создавать с петлями в 12 см.

Схема прогрева бетона зимой с помощью кабеля пнсв

Рассчитывая организовать качественный прогрев бетона проводом пнсв, лучше выбирать популярную схему подключения. Речь идет про «змейку», этот подход к выполнению работ уже дал результаты на системе теплый пол, поэтому заслуживает внимания.

Подобная технология прогрева и схема укладки считается довольно простой, поэтому подойдет под реализацию для новичков. А греющего кабеля потребуется не так много, что положительно отразится на бюджете семьи.

Монтаж ПНСВ

Разбирая работы профессиональных строителей можно подчеркнуть несколько важных моментов, алгоритм их действий зачастую выглядит так:

Возводится опалубка. Внутрь помещают арматурный каркас. На материал заводят конец кабеля ПНСВ. Создаются петли в зависимости от температурного режима

Формируя изгиб важно следить за целостностью провода. Провод крепится к металлу защелками, клипсами, кусочками этого же провода, чтобы избежать смещения петель

Не нужно забывать про холодные концы, которые будут идти к месту подачи электроэнергии, их нужно защитить от повреждения.

Плюсы и минусы пнсв

Приведенная ниже информация касается всех типов кабелей, ведь разбирая особенности нагревающих проводов пнсв можно убедиться, что приспособления работают по схожему принципу. Из слабых сторон следует отметить сложность в обращении с проводами, без предварительных точных расчетов справиться не получится. А к плюсам ПНСВ относится:

  • предсказуемое поведение, регулировка подачи тепла;
  • плавное застывание смеси;
  • изоляция препятствует возгоранию;
  • можно применять в суровых условиях;
  • кабель устойчив к воздействию кислот, щелочей;

Прежде чем отдавать предпочтение разбираемому типу стройматериала, нужно сравнить все плюсы и минусы, опираясь на погодные условия, цены в магазинах, а также особенности объекта.

Процесс прогрева трансформатором

Когда все расчеты, укладка и подключения завершены, можно приступать непосредственно к прогреву, включив питание. Некоторые трансформаторы имеют несколько ступеней напряжения, переключая которые можно менять температуру нагрева провода. Начинать необходимо с минимального напряжения. При существенном падении тока в петлях можно повышать ступени. При достижении оптимальной температуры продолжать ее поддержание до набора бетоном заданной прочности.

При использовании в качестве греющего элемента электродов, которыми служит обыкновенная арматура, их подключают в шахматном порядке к трем фазам для равномерной нагрузки. В этом случае фазы не замыкаются, а проводником тока служит сам раствор.

Для монтажа фундамента в зимнее время прораб порекомендовал проложить по арматурному каркасу нагревательный провод. Как правильно выбрать тип провода и по какой методике рассчитать длину проволоки для прогрева бетона?

Для прогрева бетона применяются три типа провода:

• одножильный ПНСВ (провод – П, нагревательный – Н, стальной – С, виниловая оболочка – В), подключаемый к трансформатору;

• двухжильный ПТПЖ (провод – П, токопроводящий Т, параллельные оцинкованные стальные – П, жилы – Ж);

• двухжильный ВЕТ – кабель финского производства определенной производителем длины, работающий от сети 220 В без использования трансформатора. Их выбор зависит только от бюджетных возможностей будущего пользователя.

Расчетная длина зависит от характеристик используемого нагревательного провода, напряжения трансформатора, радиуса изгибы провода и других параметров. Поэтому для выяснения требуемой длины провода обычно используется онлайновый калькулятор, который, после подстановки конкретных данных, выдает искомую величину длины провода. Один из таких калькуляторов можно найти по этой ссылке. Однако профессионалы обычно подсчитывают длину провода в зависимости от количества бетона. Известно, что для прогрева кубометра бетона требуется около 1,3 кВт мощности, поэтому длина провода, к примеру, ПНСВ-1.2 на кубометр равняется от 30 до 50 м в зависимости от температуры воздуха. Проверка осуществляется по силе тока: при использовании схемы укладки провода «звезда» она должна равняться 15 А, а при схеме «тройка» – 18 А. Схемы раскладки проводов и схему прогрева прилагаю

1 Всё о прогреве

  • 1.1 Какие применяют способы для прогрева
  • 1.2 Провод ПНСВ и понижающий трансформатор

2 Заключение

Для гражданского, промышленного, а также кустарного (домашнего) строительства при отрицательных температурах существуют различные способы прогрева бетона, позволяющие не останавливать работы на зимнее время. Такие вспомогательные процедуры позволяют не просто продолжать монтажные работы в мороз, но и увеличивают скорость застывания раствора, особенно с добавлением специальных химических ускорителей затвердевания.

Ниже мы поговорим о таких методах, в общем, и один из них (наиболее популярный) рассмотрим в частности, а также продемонстрируем вам видео в этой статье по теме электрического прогрева бетона.

Заливка бетона при минусовой температуре

Электропрогрев бетона проводом ПНСВ

Заливка раствора в подготовленную для прогрева форму

После проведения и утверждения всех расчетов и схем приступают к прогреву. Технология следующая:

Нагревательный элемент равномерно раскладывается в месте заливки

Важно, чтобы части кабеля не соприкасались друг с другом. Нагревательный объект не должен выходить за границы конструкции и взаимодействовать с опалубкой.
Прежде чем выводить концы кабеля за границы обогрева, холодные концы надежно соединяют с нагревательными выходами методом пайки. Для максимальной защиты места пайки дополнительно оборачивают металлической фольгой.
Проводится тест-проверка с использованием мегаомметра и измерение размеренной нагрузки тока по фазам.
Если система работоспособная и нареканий в реализации проекта нет, конструкцию заливают бетонным раствором.
Через понижающую трансформаторную подстанцию подается ток.

Для максимальной защиты места пайки дополнительно оборачивают металлической фольгой.
Проводится тест-проверка с использованием мегаомметра и измерение размеренной нагрузки тока по фазам.
Если система работоспособная и нареканий в реализации проекта нет, конструкцию заливают бетонным раствором.
Через понижающую трансформаторную подстанцию подается ток.

Это самый простой способ, позволяющий эффективно без нарушения особенностей эксплуатации прогреть бетон проводом.

Установка провода

Схема укладки провода

Провод прокладывается внутри опалубки еще до начала заливки полостей бетоном. Как правило, его фиксируют мягкой алюминиевой проволокой к арматуре, но по правилам техники безопасности такой подход в реализации не приветствуется. Минимальный радиус закругления не менее 25 см, обусловлено это большой жесткостью стальной жилы. Это правило особенно актуально при понижении температуры окружающей среды, невзирая на то что виниловая изоляция сохраняет свои физические свойства при температуре до -30 градусов. При -10 градусах крутой изгиб может стать причиной нарушения целостности изоляционного слоя.

Для равномерного прогревания провода прокладывают параллельно друг другу с интервалом не более 15 см. Для 5 м.куб. бетона требуется около 30 м кабеля вида ПНСВ 1,2.

При напряжении в 220В требуется около 17 метров кабеля, а при 380В минимум 31 метр. При таком подходе вся система будет прогреваться равномерно. Если же будет проложена секция большей длины, выделение тепла будет происходить не дальше 5-6 метров от места подключения к питающей сети.

Преимущества и недостатки

Таким способом прогревать монолитные бетонные конструкции выгодно за счет экономного энергопотребления и низкой стоимости кабелей. Отдельного внимания заслуживает устойчивость проволоки к химическому воздействию (кислотному и щелочному), что позволяет их применять при добавлении в строительную смесь разных присадок.

Несмотря на весомые достоинства, есть и недостатки:

  • необходимость в использовании специального оборудования – ПТ;
  • сложность в проведении расчетов требуемой длины кабеля.

Стоимость специального оборудования – понижающих станций – высока. Процесс использования недолгий, а стоимость аренды, как правило, составляет около 10% себестоимости агрегата. Применение сварочных аппаратов представляется возможным при обогреве небольших сооружений.

Индукционный прогрев бетона

Индукционный прогрев монолитных конструкций позволяет использовать магнитную составляющую переменного электромагнитного поля для теплового воздействия электрического тока, наводимого электромагнитной индукцией. При индукционном прогреве монолитных конструкций энергия переменного магнитного поля преобразуется в арматуре или стальной опалубке в тепловую и передается бетону теплопроводностью. Индукционный прогрев бетона применим к конструкциям замкнутого контура, длина которых превышает размеры сечения, с густой арматурой с коэффициентом армирования более 0,5, при бетонировании которых имеется возможность обмотать их кабелем (изготовить индуктор ) или когда бетонирование производят в металлической опалубке.

Технология прогрева пошаговое руководство

Произведя расчет длины кабеля, укладку материала и разобравшись, как подключить прогревочное оборудование, можно приступать к непосредственному процессу нагнетания температуры. Работу мастеров можно описать так:

На первых стадия важно следить за набором температуры, оптимальными показателями считают 10 градусов в час. Максимальная допустимая температура равна 60-80 градусам, важно не упустить этот момент при подключении мощного агрегата

Когда фундамент будет достаточно прогрет, этот результат нужно закрепить. Оборудование не перестает работать вплоть до набора основанием критической прочности.

На стадии выключения устройств потребуется следить за степенью остывания монолита, 5 градусов в час будет достаточно, чтобы получить хорошие результаты.

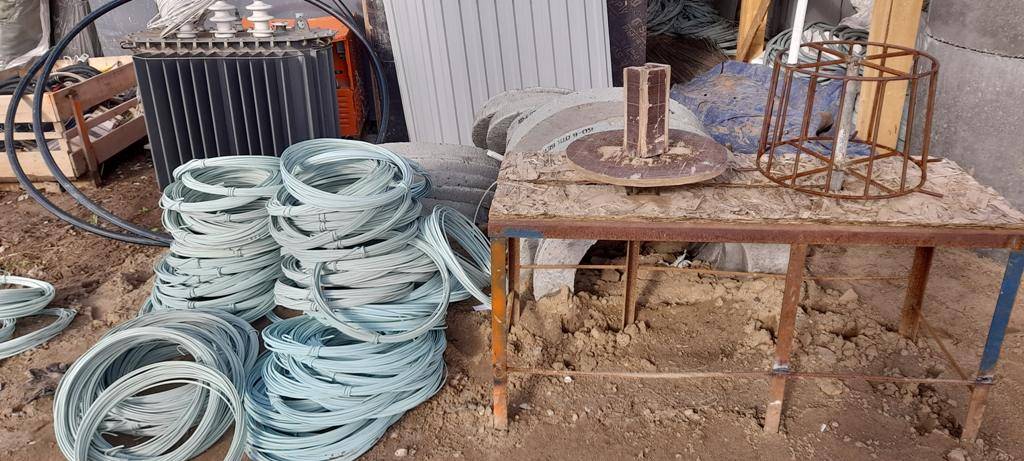

Расположение и фиксация проводов

Выполняя монтаж секций или прокладку кабеля для прогрева бетона, нужно опускать материал ниже верхней точки защитного слоя. В основном прогрев вяжут к нижнему слою армирования, а в холодное время, добавочно вторым рядом к верхнему армированию.

Изгибы должны быть плавными, только в таком случае получится избежать изломов, а также наличия трещин на проводах.

Для фиксации следует покупать только профессиональные клипсы или зажимы, чтобы минимизировать короткие замыкания, а также риск возникновения пожаров. Без хорошего закрепления кабеля обойтись сложно, бетон достаточно тяжелая смесь, она запросто сместит провода при заполнении опалубки, что сведет к нулю все труды по организации качественного прогрева основания.

Обработка бетона после прогрева

Сразу после набора фундаментом критической прочности, пусть даже она будет отличаться по показателям от марочной, можно начинать сверлить или резать поверхность

Важно избегать ударных манипуляций, а на стадии обработки использовать насадки с алмазным напылением

Эксперты советуют не экономить на утеплительных материалах создавая опалубку, такой подход к делу поможет быстро и без лишних трат нагреть бетон до нужной температуры.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
