Лучшие проекты домов с мансардой и гаражом для одной и двух машин

Экономия места на участке и некоторые другие плюсы дома с мансардой

План дома с мансардой – возможность рационально и эффективно использовать место на участке, что особенно актуально, если надел земли не отличается большими размерами.

Проект кирпичного дома с мансардой и гаражом – какие явные преимущества он дает?

Давайте рассмотрим их более подробно:

  • строение отличается компактными размерами, одновременно предоставляя большую площадь для расположения всех необходимых для комфортной жизни помещений. При этом сам участок земли используется с минимальными потерями, благодаря чему остается много места для его благоустройства.
  • проект небольшого дома с мансардой и гаражом предполагает обустройство внутреннего входа. В свою очередь, благодаря этому получаем возможность прямо из дома входить в гараж, без необходимости выходить на улицу, что становится особенно актуальным в плохую погоду.
  • строение и компактно, и обеспечивает еще один важный плюс – экономию. Пристроенный гараж позволяет подключить его к коммуникациям дома, а непосредственная близость жилья обеспечивает внутри комфортную температуру.
  • планировка жилого частного дома позволяет совместить две функциональные зоны, а это, в свою очередь, обеспечивает существенное снижение финансовых затрат на строительные работы и оплату проекта. Единый фундамент и капитальная стена обеспечивают значительную экономию недешевых стройматериалов.

Решение простых важных вопросов

С последним пунктом проще всего, санузел ставят на том этаже, где больше проводишь времени. Проще всего поставить на нижнем этаже, меньше проблем с разводкой канализации и больше свободного пространства на мансарде. Обойтись без туалета не получится, если внутри помещения гаража вы проводите подряд больше 10-12 часов, если в проекте свободное место, сделайте две точки, на первом этаже и мансарде.

С удобствами неразрывно связана главная головная боль проектов с мансардой, а именно — обустройство лестницы на второй этаж. Если мансарда для вас — всего лишь склад, то правильным будет сделать откидную лестницу пожарного типа, как на фото.

Для гаражей, у которых площадь мансарды достигает 30 и более метров, нужно делать лестницу винтом или в виде двух маршей змейкой. Такой проект лестницы можно использовать в любых вариантах гаражей, даже самых малогабаритных.

Если мансарда по проекту будет использоваться в качестве полноценного жилья, то есть смысл сделать наружную лестницу. Возможно, это не украшает постройку, но такое решение намного удобнее и практичнее внутренних переходов. Это безопаснее, с точки зрения пожарных, и не нужно вдыхать выхлопные газы.

Помещение бокса для автомобилей и пространство мансарды должны соединяться герметично закрываемой дверью, кроме того, на каждом этаже по проекту должна быть своя система принудительной вентиляции.

Интересные проекты гаража с мансардой

Для обустройства полноценного жилого варианта мансарды лучше всего подойдет проект гаража на два автомобиля с полезной площадью второго этажа 70 м2. Здание высотой почти в 8 м строится из пенобетона на ленточном фундаменте. Кровля из металлочерепицы настилается на наслонные стропила из бруса. Для утепления используется минволокно, перекрытия изготавливаются из пустотелых бетонных плит.

Особенностью проекта является наличие внешней лестницы для второго этажа мансарды. Вход в жилое помещение расположен на втором этаже, за счет использования ломаной крыши входная дверь находится на одном уровне с мансардой. В проекте есть крыльцо с навесом, опирающимся на стойки из бруса. По признанию специалистов, подобное оформление входа в мансарду является одним из самых удачных, как с точки зрения дизайна, так и технологии строительства.

Площадь мансарды разбивается на две спальни, гостиную, санузел, ванную и кухню. По сути, на втором этаже гаража по проекту хватает места, как для полноценного одноэтажного дома.

Наличие отдельного входа позволяет использовать первый этаж не только в роли гаража, но и для ремонта или обслуживания автомобилей на коммерческой основе.

Если предыдущий проект показался вам чересчур затратным, можно построить гараж меньших размеров в стиле деревенского дома. Такое решение больше подходит для гаража на загородном участке или даче.

По проекту коробка гаража строится из газобетона или пеноблоков на свайном или ленточном фундаменте. Перекрытие изготавливается из армированного бетона, что позволяет усилить верхний пояс коробки из пеноблоков. Благодаря использованию двух полувальм в конструкции крыши, здание смотрится более выразительно. Кроме того, такое решение позволяет снизить нагрузку на верхнюю часть фронтонов крыши. Используемый для стропил брус 100х100 мм, мощная обрешетка и большой угол наклона скатов в 38о дает возможность использовать керамическую либо цементно-песчаную черепицу.

По проекту размеры первого этажа 7х7м, общей площадью в 40 квадратов, позволяют поставить две легковые машины и прицеп. Жилое помещение мансарды занимает 19м2, что в принципе достаточно для дачного или загородного варианта гаража. Этажи соединяются полувинтовой лестницей из бруса и сосновой рейки. По проекту здание не отапливается, поэтому внутри помещения нет санузла или котельной.

Разумеется, конструкции гаражей с мансардой не ограничиваются только огромными постройками, размером в полноценный жилой дом. При желании можно найти проект и перестроить уже имеющийся гараж 5х6 м в постройку с мансардным этажом.

В этом случае размеры мансарды уменьшатся до 12 м2, при высоте потолков 180 см. Из-за этого скаты крыши приходится делать относительно покатыми, с углом наклона до 27о. Здание получилось очень компактным и удобным, но небольшие размеры мансардного помещения вряд ли позволят использовать его в качестве жилого. Скорее это будет склад или место хранения ненужных вещей.

Если коробка гаража первоначально возведена из кирпича, то мансарду можно достроить каркасно-щитовым способом или дополнительными рядами пеноблоков, стянутыми арматурой. Нижний этаж утепляют ЭППС, и всю постройку зашивают сайдинговыми панелями. Крышу и потолочное перекрытие изготавливают из бруса и плит ОСБ.

Проекты одноэтажных домов с гаражом

Найдено проектов: 141

Красивые проекты одноэтажных домов с гаражом

Одноэтажный дом с гаражом уже давно стал неотъемлемой частью загородной жизни. Застройщику главное определиться, какие стоит выбирать проекты одноэтажных коттеджей: с гаражом встроенным или отдельно стоящим. На выбор проекта в большей степени влияет размер участка под строительство и его индивидуальные особенности. Правильно спроектированные и реализованные жилые дома с встроенным гаражом более удобны и комфортны, но занимают на участке больше места. Особенно это касается одноэтажных домов, гараж к которым пристраивается сбоку. Для таких домов требуются широкие участки. Если же земельный надел застройщика как раз неглубокий и широкий, то частный дом с гаражом наоборот будет лучшим решением и позволит сэкономить место на участке.

Планы проектов одноэтажных домов с гаражом: преимущества

  • Экономия . Выбирая одноэтажный дом с пристроенным гаражом можно сэкономить на одной стене и фундаменте под ней. Если выбрана планировка одноэтажных домов с гаражом полностью встроенным в корпус дома, то помимо стен сэкономить можно еще и на кровле. При этом для возведения стен гаража можно использовать более бюджетные материалы. Прокладка системы водопровода, отопления и канализации в такой гараж также обойдется дешевле, чем в отдельно стоящее помещение.
  • Комфорт . Одноэтажные дома с гаражом обеспечивают более быстрый и комфортный перенос габаритных вещей в дом.

В 2021 году наш каталог пополнили новые проекты одноэтажных домов с гаражом (фото, чертежи, схемы, видео, эскизы помещены на сайте в этот раздел), купить которые можно по среднерыночным ценам. Если из готовых проектов коттеджей клиенту не удалось выбрать для реализации под ключ подходящий вариант, то специалисты могут разработать авторский план дома одноэтажного с гаражом. При необходимости может быть просто изменена типовая планировка проектов одноэтажных домов с гаражом. Так же за дополнительную стоимость специалисты создадут оригинальный дизайн одноэтажных домов с гаражом.

Проект замка: строительство сложной конструкции

Казалось бы, построить замок очень сложно. Но на самом деле трудного в строительстве ничего нет, если строго соблюдать проект. К тому же такой дом будет иметь дополнительную комнату на первом этаже, которую можно использовать по своему усмотрению. Это может быть гостевая спальня, кабинет. Параметры дома составят 6 м на 13,5 м.

Проект дома-замка с двумя гаражами

Конструкция самого здания немного непонятна, ведь замок состоит из круга, прямоугольника и восьмиугольника, собранных в единое строение. В доме можно разместить 5 комнат, 2 туалета, 2 ванные комнаты, гостиную, кухню. Такой проект идеально подойдет для шести постоянно проживающих человек. Его общая площадь составит 245 кв. м. Гараж же будет размещен в подвальном помещении.

Проекты одноэтажного здания с двумя гаражами также соответствуют запросам современности. Красивые и удобные здания, возведенные по готовым эскизам, станут настоящей крепостью для семьи.

Небольшой загородный дом с двумя гаражами в классическом стиле

Дерево в отделке просторного дома каркасного типа

Гараж, построенный вместе с домом, является на сегодня самым популярным вариантом возведения комфортабельного здания, тем более что проектов строительства существует огромное количество. Построить дом по индивидуальным запросам совсем не сложно, стоит лишь определиться с планом строительства и будущим внешним видом. При строительстве дома стоит руководствоваться единственным правилом: качество и комфортабельность – прежде всего, и тогда каждый сможет возвести дом своей мечты.

Лучшие проекты домов с мансардой и гаражом для одной и двух машин

Дом с мансардой позволяет эффективно использовать небольшую площадь участка. Помимо рациональности, мансарда украшает частный загородный дом. Довольно часто на мансардном этаже располагаются спальни и зоны отдыха.

Нижний этаж можно перепланировать таким образом, чтобы на одном фундаменте с домом разместить еще и гараж для автомобиля, а то и для двух.

Преимущество гаража, совмещенного с домом в том, что:

машина находится в более теплом помещении, потому что как минимум одна его стена является смежной с домом;

удобнее заносить/выносить вещи из автомобиля;

появляется дополнительное место для хранения нужных автовладельцу принадлежностей;

экономия на заливке фундамента и материале для стен.

Вышеперечисленные факторы указывают на спрос таких планировок, поэтому предлагаются различные проекты дома с мансардой и гаражом.

Можно классифицировать проекты разным образом, но все они включают в себя 3 раздела

  1. архитектурный;
  2. Инженерный;
  3. конструктивный.

Предлагаем ознакомиться с некоторыми из проектов.

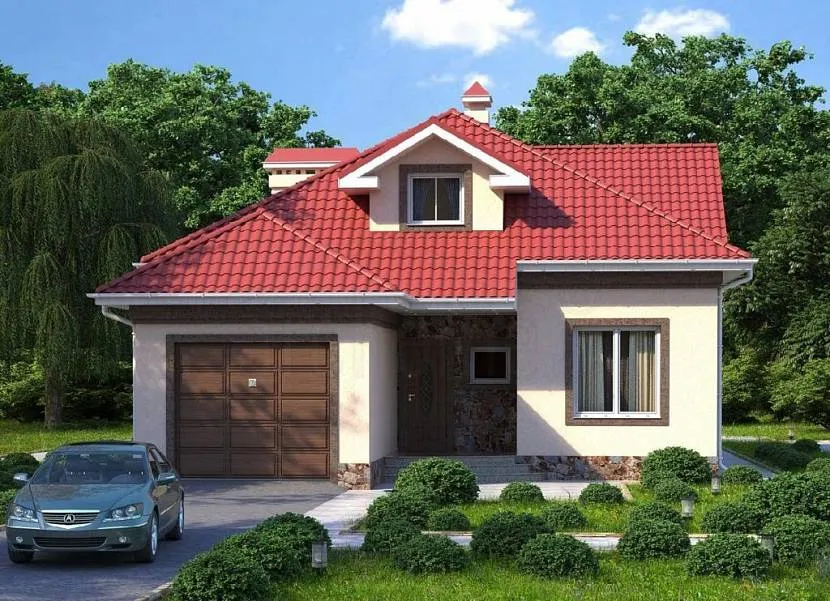

Проект одноэтажного дома с мансардой и гаражом на одну машину

Проект одноэтажного дома с мансардой и гаражом на одну машину


Проект дома с мансардой и гаражом — фасад 1


Проект дома с мансардой и гаражом — фасад 2


Проект дома с мансардой и гаражом — фасад 3


Проект дома с мансардой и гаражом — фасад 4


Проект дома с мансардой и гаражом — план 1 этажа


Проект дома с мансардой и гаражом — план мансардного этажа Размер участка под строительство такого дома.

Проект одноэтажного дома с мансардой и гаражом на две машины

Если в доме часто бывают гости, или семья владеет не одним автомобилем, то для них разработаны проекты одноэтажных домов с мансардой и гаражом на две машины, фото которых представлены ниже.


Проект дома с мансардой и гаражом на две машины — 1


Проект дома с мансардой и гаражом на два авто — 1


Проект дома с мансардой и гаражом на два автомобиля — 3


План дома с мансардой и гаражом на два автомобиля — 1


План дома с мансардой и гаражом на два автомобиля — 2

План и размеры земельного участка, и схема расположения на нем дома.

Материал подготовлен для сайта www.moydomik.net

{banner_link_1}

Проект двухэтажного дома с мансардой и гаражом на одну машину


Проект двухэтажного дома с мансардой и гаражом на одну машину


Проект 2-го дома с мансардой и гаражом — план подвала и 1-го этажа


Проект 2-го дома с мансардой и гаражом — план 2-го этажа и мансарды

Предложенные проекты разработаны с учетом всех требований и стандартов строительства и коммуникаций.

Естественно, в каждый из них предусматривает внесение изменений в соответствии с предложениями конкретного заказчика.

незначительные изменения. Могут включать изменения размера окон, дверей или места их расположения. В этом случае, в любой из предложенных проектов можно внести коррективы и приступать к строительству;

существенные изменения. Касаются перепланировки, типа перекрытия, высоты помещений. Здесь проект будет выступать в роли ориентира. Если делать это самостоятельно, то нужно будет ознакомиться с дополнительной нормативной литературой, которая регламентирует те или иные решения;

значительные изменения. Затрагивают перенос несущих конструкций и изменение инженерных решений. Это влечет за собой разработку нового проекта.

Представленные на этой странице проекты являются примерами, мы не разрабатываем и не вносим изменения в существующие проекты. Материалы имеют информационный характер. Проектируя дом с мансардой и гаражом нужно изучить как можно больше проектов. Это даст возможность разработать детальный проект, а также учесть все нюансы, чтобы на этапе строительства не возникло заминок или проблем, которые повлияют на эксплуатацию строения или даже сделают невозможным его постройку.

Особенности проектирования

Если вы решили построить одноэтажный дом с гаражом под одной крышей, проекты следует доверить профессионалам. Вы получите целый пакет документов:

  • техническое описание объекта;
  • строительные чертежи с пояснениями;
  • подробный план помещений.

Проект может быть визуализирован. В любом случае он должен отвечать следующим требованиям:

  1. Грамотная планировка инженерных коммуникаций.
  2. Максимальная функциональность гаражного помещения.
  3. Рациональное использование свободного пространства.
  4. Правильная планировка, предусматривающая разделение площади на жилую и хозяйственную части.
  5. Возможность благоустройства приусадебного участка и создания удобного подъезда к воротам гаража.

Дизайн-проекты проекты одноэтажных домов с гаражом можно разделить на два вида. В первом случае гараж представляет собой пристройку к жилым комнатам. Второй вид – объект с подземным гаражом, но такой вариант более затратный.

Как правило, проект дома с гаражом предусматривает наличие отдельного въезда для автомобиля и входа для жильцов в жилую часть. Она может быть выполнена в виде мансарды.

Небольшой домик с гаражом и мансардным этажомИсточник kvadratnyjmetr.ru

Простейший проект предполагает размещение гаражного помещения сбоку дома. Строение будет иметь прямоугольную форму. Преимущество заключается в максимальном использовании свободного пространства объекта. Дом может иметь и квадратную форму. В нем можно разместить хозяйственные помещения в углах. Здание квадратной формы покрывается четырехскатной крышей. Такое решение довольно затратное.

Постройка может иметь Г или П-образную форму. Такие варианты позволяют разместить гаражное помещение с максимальным удобством для домочадцев. Они эффектно смотрятся и открывают широкие возможности для экстерьерных решений. Г и П-образные строения позволяют обустроить внутренний дворик. Гараж может быть двойным. Если позволяет территория, перед воротами можно обустроить просторную площадку для стоянки машин.

Каталог компаний, что специализируются на проектировании загородных домов.

Проекты домов с мансардой: фото с чертежами

Составление проектной документации перед началом строительства здания с мансардным этажом включает не только планировку комнат, но и чертежи отдельных конструкций

Особое внимание следует обратить на схемы кровли, стропильной системы и лестничного пролёта. Эти части здания будут отличаться от аналогичных элементов построек с одним и двумя этажами

Особенности планирования лестничного пролёта

При планировании лестницы следует учитывать подходы к ней из разных частей здания. Размеры конструкции определяются периодичностью использования мансардного этажа:

  • при постоянном проживании в нём людей (с наличием отопления и санузлов) лестница выполняется из двух пролётов с площадкой посередине и обязательным устройством перил;
  • для использования верхней части дома только в летнее время и небольших размерах мансарды в плане допускается сооружение небольшой винтовой (для экономии пространства) лестницы полуметровой ширины.

Лестница в мансарду

Для большого здания лестниц на мансардный этаж может быть две – в противоположных частях дома. Ширина конструкции может быть до 1 метра, что позволяет обеспечить даже двухстороннее перемещение. Рекомендуется располагать лестничный марш таким образом, чтобы его уклон оставался параллельным скату крыши – это позволит поставить достаточно пространства над головой во время подъёма.

Чертежи и схемы крыши

Проектная документация здания с мансардой должна включать подробное описание и схематические изображения кровли, включая её геометрическую форму, уклоны скатов и геометрических размеров. К проекту должны прилагаться сведения о теплоизоляции крыши, от качества которой зависят энергозатраты на отопление и микроклимат на площади мансарды в холодное время года. Материалы и толщину утеплителя подбирают с помощью расчётов. Для этого можно использовать специальные программы – в том числе и онлайн-приложения – но правильно рассчитать конструкцию может только специалист.

Схема крыши мансарды

Несмотря на важность учёта толщины утеплителя, ещё более ответственным этапом является проектирование стропильной системы. Из-за того что мансарда будет использоваться для временного или постоянного проживания, конструкция крыши будет отличаться от кровли обычного дома

А процесс сооружения системы займёт намного больше времени

А процесс сооружения системы займёт намного больше времени.

Стропильная система для мансарды

Для ломаной крыши (чаще всего выбираемой для домов с мансардой) стропила должны выдерживать серьёзную нагрузку – ветровую и снеговую. Для её учёта используют специальные формулы и таблицы.

Таблица для учёта ветровой нагрузкиТаблица для учёта снеговой нагрузки

А процесс сооружения состоит из следующих этапов:

  1. Установка по краям здания двух первых стоек, на которые будет опираться система;
  2. Проверка вертикальности расположения стоек и привязывание к ним шпагата, который будет играть роль ориентира для других опор;
  3. Установка остальных стоек;
  4. Монтаж прогонов и их пристыковка к стойкам;
  5. Установка нижнего ряда стропил, согласно чертежам здания. Для этого используются наклонные стропильные ноги;
  6. Устройство верхней части с помощью висячих стропильных  конструкций небольшого размера.

Схема стропильной системы

Стропильные фермы изготавливаются по специальному шаблону и усиливаются подкосами. А для того чтобы избежать провисания потолочных балок, которые должны постоянно выдерживать большую нагрузку, их соединяют со стропилами с помощью подвесов. Заключительным этапом является сооружение обрешётки, поверх которой укладывается кровельное покрытие.

Разработка проектов одноэтажных домов с мансардой и гаражом требует особого отношения к сооружения крыши. Из-за того что уклон ломаной конструкции слишком большой, продолжить кровлю в направлении гаражной пристройки не получится. А изменение угла крыши может привести к ухудшению эстетических характеристик здания. Поэтому гараж может перекрываться одной кровлей только для двускатного варианта. Для более распространённого варианта с ломаной крышей гараж накрывается отдельно.

Расположение гаража у дома с мансардой и ломаной крышей

Статья по теме:

Общий принцип строительства мансарды над гаражом

Схема гаража с мансардой.

Чтобы возвести гараж с мансардой своими руками, очень важно придерживаться плана проведения строительных работ. Для примера рассмотрим, как производится строительство и планировка гаража с жилой мансардой из пеноблоков. Типичный процесс состоит из следующего спектра работ:

Типичный процесс состоит из следующего спектра работ:

  1. Устройство фундаментной опоры. Тип фундамент необходимо выбирать в зависимости от характеристики почвы, уровня залегания подземных вод и местности. Чаще всего это ленточный фундамент или же монолитный.
  2. Устройство цоколя, подвала, смотровой ямы, если они предусмотрены планом.
  3. Возведение стен.
  4. Постройка мансарды.
  5. Обустройство крыши.
  6. Отделочные работы.

Как было сказано ранее, для относительно легкого сооружения достаточно обустроить ленточный или же монолитный фундамент. Опорная система устанавливается только после утверждения плана и разметки земельного участка. В первую очередь необходимо вырыть траншею размерами, соответствующими типоразмерам пеноблоков.

Если в плане обустройство цоколя или подземки, то после этого выкапывается еще одна яма – для устройства подвального помещения.

Следующим этапом обустройства гаража с мансардой является устройство опалубки, по габаритам которой осуществляется заливка основания. Дальше идет этап засыпки сухого слоя фундамента. Он состоит из песка и щебня. Толщина этого слоя составляет порядка 15-30 см. Песчано-щебневая прослойка устилается гидроизоляцией.

В большинстве случае – это рубероид, уложенный в 2 слоя.

Проект гаража с мансардой.

Перед заливкой бетонного раствора в опалубку устанавливается арматурный слой, благодаря чему удается сделать фундамент более прочным и устойчивым к разрушениям. В качестве армирующих элементов может использоваться проволока диаметром 5-7 мм, сваренная между собой по периметру всей опалубки.

Останется только забетонировать опалубку. Время застывания раствора колеблется в рамках от 7 до 10 дней. Все зависит от условий, при которых осуществляются строительные работы.

В случае, когда планом предусматривается наличие подвального помещения, то, помимо фундамента, дополнительно заливается и подземная часть будущей постройки. Также советуем оградить данное пространство от гаража дверью.

Важно! Ворота для гаража лучше ставить до возведения стен. Это позволит надежно зафиксировать их в процессе кладки блоков.

Возведение стен производится с помощью различного материала: газобетон, пеноблоки, деревянный сруб

Последний вариант считается небезопасным, поскольку при любой искре дерево может воспламениться и привести к пожару

Возведение стен производится с помощью различного материала: газобетон, пеноблоки, деревянный сруб. Последний вариант считается небезопасным, поскольку при любой искре дерево может воспламениться и привести к пожару.

Кроме того, каркасные постройки подвержены возгоранию и быстрому впитыванию запахов, что, по истечению нескольких лет эксплуатации, опасно для проживающих в таком сооружении людей.

Стены возводятся по такому алгоритму:

Устройство основания. На этом этапе производится гидроизоляция высохнувшего фундамента.

Первый слой кладки укладывают посредством оцилиндрованного бруса. Этой технологией пользуются во время возведения каменных домой и небольших кирпичных строений, оборудованных балконом, верандой.

На брус устанавливают стойки и другие элементы жесткости

На этом этапе важно проконтролировать перпендикулярность расположения данных конструктивных элементов, ведь от этого зависит прочность и устойчивость возводимого сооружения. Дальше осуществляется монтаж дополнительных элементов усиления – балки, фермы с параллельной обвязкой

И завершающим этапом является кладка блоков.

После этого стены отделываются. Фасадная часть современных построек, в подавляющем большинстве, покрывается клинкерной плиткой. Она обладает высокими эксплуатационными характеристиками и устойчива к агрессивным внешним факторам.

План гаража с хозблоком и мансардой.

Что касается кровли, то для гаража с мансардой наиболее выгодным вариантом будет крыша односкатного типа. Она простота в возведении и не требует строительных навыков. Принцип возведения кровли следующий:

  • установка опорных балок на стены;
  • устройство фундаментной стяжки;
  • гидроизоляция;
  • утепление;
  • повторная гидроизоляция и облицовка.

Стоит отметить, что крыша должна быть по размерам больше на 15-20 см по периметру стен. Это убережет стыки от попадания осадков и продлит их срок службы. По завершению строительных работ устанавливается дверь на мансарду.

Итог

При проектировании дома с мансардой и гаражом необходимо учитывать большое количество особенностей и нюансов

В подобном здании нет несущественных мелочей, поэтому важно учесть любые нюансы – материал для стен, тип крыши, разводку коммуникаций, размер участка, строительный регламент и нормативы и тысячи других мелочей

Именно поэтому стоит обращаться в специализированные фирмы, где работают действительно опытные специалисты. Они обеспечат соблюдение все, даже наименьших нюансов, оставив заказчику самое интересное – выбор красивого проекта дома, в котором действительно комфортно и уютно жить.
