Расчет оптимальной глубины и других параметров
Расчеты оптимальной глубины и другие параметры для плиточного опирания перекрытий для газоблочных стен лучше всего доверить строительным специалистам, которые знают технические формулы, как, например, на представленном примере расчета ниже для монолитной плиты:
При расчетах учитываются ширина, длина, толщина, высота плиты, предполагаемые показатели нагрузки, допустимые значения опирания, общая площадь постройки, наполненность или пустотность плит, наличие арматуры. Многие компании предлагают расчеты по калькулятору онлайн по заданным габаритным показателям.
Для перекрытий наружных и внутренних стен расчеты проводятся по общей формуле, как на фотографии:
Сам процесса расчета конструкций, например, при использовании железобетонных плит можно посмотреть в СНиП 52-01-2003, а также в СП 52-101-2003. На исходные параметры, помимо основных габаритов, влияют также показатели площади поперечного сечения арматуры (стальных стержней, но не сетки), а также класс бетона и стали, из которой сделана армировка.
Опирание плит перекрытия
Одним из важных вопросов, возникающих при строительстве частных домов из газоблоков, является укладка плит перекрытия. При составлении проекта дома часто используются средние значения, не дающие точного представления о нагрузках на конструкции. Нередко возникают ситуации, когда величина этих нагрузок принимает критические значения, и у застройщиков возникают сомнения в несущей способности стен и опорных элементов. Мало этого, многие начинающие строители вовсе не имеют представления, как надо класть плиты на стены из газобетона, считая, что здесь надо действовать по аналогии с кирпичными постройками. Результатом такого легкомыслия становится перегрузка стен и появление трещин, просадок, разрушение материала.
Для строительства частных домов обычно используют газоблоки марок D400-D600 (наибольшей популярностью пользуются блоки D500). Это конструкционно-теплоизоляционные блоки, способные выполнять как несущие способности (в известных пределах), так и обеспечивать теплосбережение дома. Помимо марки плотности, существуют также классы прочности на сжатие, которые и определяют несущую способность газоблоков. Это показатель, обозначаемый латинской буквой B. Например, класс прочности B2.5 означает, что данный газоблок способен выдержать давление в 2,5 Н (ньютона) или 25 кг на см 2 .
Вычислив площадь газоблока, несложно определить допустимую нагрузку на единицу, или на погонный метр кладки. Это важные показатели, так как стены должны выдерживать все предстоящие нагрузки. Класть плиты перекрытия на газобетонные блоки без усиления нельзя. Если вес перекрытия окажется слишком велик, верхний ряд газоблоков будет раздавлен, и постройка разрушится. Для того, чтобы исключить такую возможность, СНиП предписывают делать армопояс по верхнему ряду кладки, под перекрытием. Это сплошной ряд U-образных блоков по всему периметру постройки. В полученный лоток укладывают арматурный каркас, который в сборке представляет собой сплошную пространственную решетку из 4 полос армированного прутка (8, реже 10 мм). Затем лоток под верхний срез заливают бетоном и дожидаются, когда он наберет конструкционную прочность. Торопиться и укладывать перекрытия раньше времени категорически запрещается.
Несущая способность кладки
Это показатель, который отличается от значений для отдельных газоблоков. Согласно нормам СНиП, несущая способность кладки из газобетона B2.5 составляет 1 Мпа (Н) или 10 кг/см 2 . То есть, показатель для кладки в 2,5 раза ниже значения, действующего для газоблока. Это вызвано наличием ряда факторов, снижающих способность выдерживать нагрузки — влияние швов, неплотностей при укладке, а также необходимость иметь запас прочности.
Кроме этого, при составлении проекта и выполнении расчетов учитывается более общий показатель — расчетное сопротивление участка стены. Оно вдвое ниже несущей способности кладки, или в 5 раз меньше показателей отдельного газоблока. Опирание перекрытия на газобетон вызывает неравномерное распределение нагрузок, прилагаемых с некоторым смещением в сторону внутренней части постройки. Отсюда и уменьшение показателей. При расчете укладки плиты перекрытия на газосиликатные блоки необходимо учитывать именно сопротивление участка стены, а не кладки или газоблока. Это важный момент, так как ошибки при расчете нагрузок недопустимы.
Перегородка из кирпича
При сборке кирпичной перемычки используют подпорки из труб
Опалубка будет удерживаться непосредственно на кладке, при ее демонтаже выступающие камни стесывают. Если ширина проема больше 1,5 м, то короб ложится на деревянные кружала, установленные на ребро. Помимо деревянной конструкции опалубки, также используют опоры из труб, такую конструкцию достаточно легко собрать.
Для этого берут пару кусков трубы диаметром 5 см и закрепляют в большую диаметром 6 см, во время монтажа перегородки из кирпича конструкцию раздвигают в разные стороны, чтобы концы меньших труб входили в саму кладку. На каждый проем следует устанавливать минимум по два кружала, затем из красного кирпича делают кладку лучковых или клинчатых перегородок со швами в виде клиньев.
Сначала выкладывают опорную пяту
Кладка перегородок из кирпича: а — вид спереди, б — сечение перегородки, в —перемычка на опалубке из дерева, г —конструкция на кружалах из труб; 1 — арматура, 2 — доска, 3 —кружала из доски, 4 —кружала Огаркова.
Толщина швов должна быть сверху до 25 мм, а внизу примерно 5-7 мм
Перед тем, как выкладывать перемычки в проёме, важно возвести стены по всему периметру до их уровня. Изначально стоит выложить опорную кирпичную пяту, только после этого произвести установку самой перегородки
Перед монтажом опорной плоскости следует подготовить необходимый шаблон, потом по изготовленной опалубке выполняют кладку поперечными рядами
Ее важно производить так, чтобы их количество по горизонтали было нечетным. Центральный ряд из кирпича считается замковым, расположен он строго в вертикальном положении

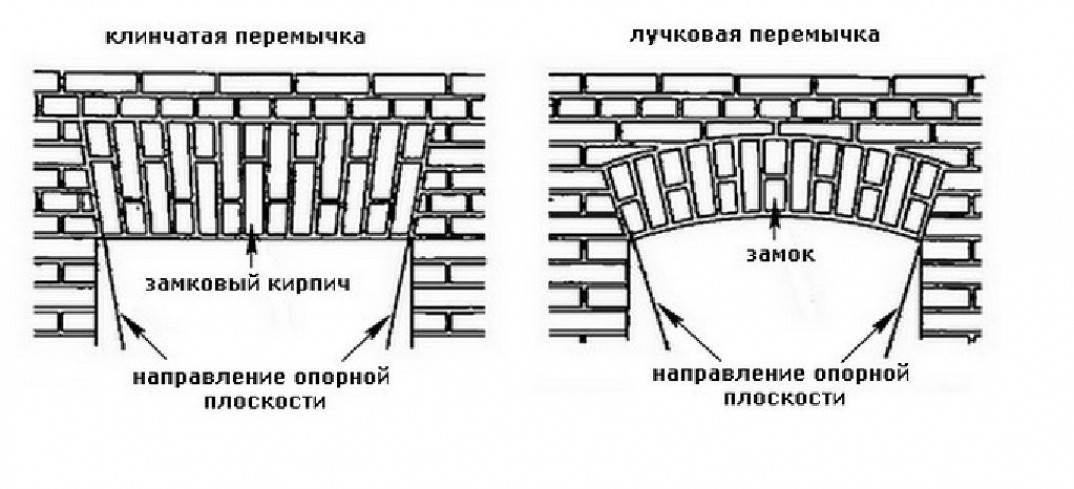

Кладка клинчатых или лучковых перегородок осуществляется таким образом, чтобы с каждой стороны от пяты к центральному замку ряд завершался центральным кирпичом, затем проверяют правильное расположение швов с помощью веревки, ее закрепляют в местах опорных частей на кирпичной стене.
Конструкции зданий и сооружений
Подскажите какая минимальная (в принципе) глубина опирания
для круглопустотных плит перекрытия на газобетон D500. Где можно взять значение минимального опирания (как обосновать).
Ещё, может, у кого-нибудь есть узел «опирание плины перекрытия на газобетон» такое, что бы без мостиков холода (предполагаю, что армопояс необходимо как-то утеплять что-бы компенсировать теплопотери через него).
Опирать только через монолитный пояс — это по правилам.
Сообщение от kfrdfylf: Хотя , как показывает практика, стоять будет и без монолитного пояса
«стоять» — надолго ли? Практика показывает, что ранее построенное, кое-где, в т.ч. в благоприятных (по темп.-влажностные условиям и нагруженности) местах эксплуатации для газобетонных блоков, по результатам обследования, этот материал сыпется (отслаивается). Это коварный, хрупкий, недолговечный материал по прочности. С учетом, в общем-то, современной низкой организационно-технологической дисциплины, предпочтительно использовать газобетон в несущих конструкциях для 1-2 эт. жилья, с легкими нагрузками на него (деревянные перекрытия, небольшие пролёты, грузовые площади, легкие перегородки, и т.д). Как часто бывает, скупая информация под вопрос. Толщина стены, нагрузка на 1 п.м. отпирания — ? Обосновать мин. глубину опирания можно только расчетом, либо очень доверяя аналогу. Эффективное утепление при толщ. стены 20 см. может быть только снаружи, в виде карниза
Сообщение от ooze: 1. Из газобетона несущие конструкции, как верно было замечено, лучше не строить. 2. Если подходить формально, то толщина стены должна быть ну никак не 200мм, а 400мм. 3. На вскидку макс. класс газобетона плотности D500 — В2,5. Но я далек от мысли что такой продают
Щас кучу людей хочет себе коттеджи из газо и пенобетона. Вы ведь вроде бы считали, для 2-х этажного коттеджа вроде бы проходит по расчету несущая стена из газобетона ? Применяете ли такое в проектах?
Не могу понять почему этот материал используют в несущих конструкциях. Как говориться скупой платит жизнью дважды. Использовать его можно разве что в перегородках.
Не лучше ли строить из пустотных керамзитобетонных блоков?
Сообщение от ooze: Не могу понять почему этот материал используют в несущих конструкциях. Как говориться скупой платит жизнью дважды. Использовать его можно разве что в перегородках.
Газобетон бывает разный, все зависит от производителя. Некоторые вполне прилично себя ведут — стоят стены неотделанные по году и больше, как новые. Просто правильно применять надо. От влаги надо, естественно, защищать, в мокрых помещениях не применять. В серьезных несущих конструкциях его никто и не использует — максимум, коттеджи в 2 этажа, а так — больше заполнение стен в каркасе. Опирать что-то на него только через армопояс. Преимущества в том, что теплотехника не меняется со временем, в отличие от органических утеплителей. Не все же в Сибири живут.
Сообщение от Fellini: Offtop: Опирание на ширину кредитки, это все уже знают.
Делаю диплом — одноэтажное здание из пеноблоков! Есть .pdf файл с конструктивными решениями, там и узиел опирания пустотной плиты на пеноблоки есть. Если я правильно понимаю, пеноблок не далеко ушел от газоблоков. Только залить файл не могу, он весит 8 мб. Если здание 2-этажное то несущие стены лучше строить из блоков D1000 Чтобы убрать тепловой мостик на уровне плиты используется тонкий блок+утеплитель. Еще перекрытие можно выполнить сборномонолитного типа, см. картинку) Есть еще очень много решений для строительства из пенобетона! https://www.hebelblok.ru/ — раздел застройщика, см. видео 1
Сообщение от bahil: В СНиПе D500 до В3,5. Но я далек от мысли что такой продают.
В наших краях производят итонговские блоки под названием Сибит. Марки по плотности D500 (В2,5), D600 и D700 (В3,5)
Опирание плит перекрытия в панельных домах
Лекция. Перекрытия и полы для многоэтажных панельных жилых зданий
.В крупнопанельных жилых домах применяются сборные железобетонные перекрытия следующих типов:
- из сплошных железобетонных плит;
- из сплошных плит с ребрами по контуру(рис.);
- двухслойные из ребристых плит (плит с подшивным потолком);
- из многопустотных настилов (рис.)
Многопустотные панели перекрытий: а — с круглыми пустотами; б — изготавливаемые на установках с бетонирующими комбайнами (1 — верхний слой; 2 — нижний слой; 3 — средний слой); в — с овальными пустотами
В индустриальном домостроении используют панели перекрытия сплошного сечения толщиной 140, 160 мм и многопустотные панели толщиной 220 мм.
Железобетонные сплошные плиты перекрытия для крупнопанельных зданий.
Панели применяют в перекрестно — стеновой конструктивной системе зданий при шаге поперечных стен (кратный 300 мм) 2,4 – 4,2 м , длина плит достигает 7,2 м (кратна 600 мм), толщина принимается от100 до 200 мм.
Железобетонные сплошные плиты перекрытия для крупнопанельных зданий делят на типы по их толщине и схеме опирания на стеновые панели:
- толщиной 100 мм , опирание по 4-х сторонам;
- толщиной 120 мм, , опирание по 2-х та 4-х сторонам;
- толщиной 140, 160, 180, 200 мм , опирание по 2-х, 3-х та 4-х сторонам.
В современном строительстве наибольшее распостранение получили плиты из тяжелого бетона толщиной 160мм.
Плиты опирают на стены по контуру (4-х сторонам) при малом шаге поперечных стен, по трем сторонам — при малом шаге поперечных стен или по двум противоположным сторонам при большом шаге поперечных стен. Таким образом, рабочая арматура плит размещена в двух или трех направлениях.
Плиты длиной L≥ 4,8 м предназначены для опирания по 2-х сторонам, имеют предварительно напряженную арматуру.
Координационные размеры плит:
- длина — 3,0 – 7,2 м (через 0,3);
- ширина – 1,2 – 6,6 м (через 0,3).
За длину плиты принимают:
- меньший из размеров плиты в плане при опирании по 4-х сторонам,
- размер стороны плиты, который не опирается на несущие конструкции при опирании по 2-х или 3-х сторонам.
По условиям эксплуатации один из размеров не должен превышать 3,6 м.
- стальные закладные детали, выпуски арматуры и другие конструктивные элементы для соединения с другими конструкциями здания;
- каналы спрятанной электропроводки, гнездо для коробок и розеток, пластмассовые коробки с анкерами для крепления светильников;
- отверстия и проемы для пропуска инженерных коммуникаций.
Боковые грани по сторонам плит , предназначенные для соединения в пролете ( без опирания на стены ), выполняют с замкнутыми или незамкнутыми углублениями, форма которых обеспечивает совместную работу соединенных плит на сдвиг в горизонтальном и вертикальном направлениях после замоноличивания швов между плитами. Плиты могут иметь заглубления для образования шпонок по сторонам, которые опираются на стеновые панели.
Глубина площадки опирания плит на наружные стены – 90 мм. Номинальный размер глубины площадки опирания на внутренние стены составляет половину толщины стеновой панели минус 10 мм. Опирание плит на стены лестничной клетки– на всю толщину стены. Опирание плит перекрытия осуществляется на цементно – песчаном растворе. Все стальные связи плит перекрытия между собой и панелями наружных стен –сварные. Предусматривается не меньше двух связей по каждой из сторон плиты перекрытия.
Панели изготавливают из тяжелого бетона класса не меньше В15, или из легкого бетона на пористых заполнителях классса В12,5. Защитный слой не меньше 15 мм.
Панель перекрытия толщиною 120 мм имеет на одной длиной стороне две подъемные петли, на другой – закладные детали для соединения сваркой с подъемными петлями панели, которая уложена рядом в перекрытии. На каждом скошенном углу панели предусмотрены арматурные выпуски, соединенные при помощи сваривания с выпусками соседних панелей перекрытия. Подъемная петля, размещенная параллельно поверхности панели, выступает на 70 мм за кромку панели. Соответственно, закладная деталь из стального уголка заглублена на 80 мм. Арматурный выпуск на углу панели выгнут под углом 90 ˚.
Сплошные панели имеют вырезы или заглубления для образования шпонок. В сплошных панелях устраивают каналы диаметром 25 мм для спрятанной сменной электропроводки.
Сплошные панелиперекрытия толщиной 160 мм применяют для жилых зданий с малым и большим шагом поперечных стен. Панели применяют совместно с теплоизоляционными полами. Эти панели в Киеве имеют 6 подъемных петель и по 2 закладные детали на каждой стороне.
Как чертить план перекрытий и покрытий
Первое, что необходимо для того чтобы чертить план перекрытий и покрытий, за основу нужно взять план здания без перегородок, внутренних размеров и других элементов. Далее необходимо разместить несущие элементы перекрытий на несущих стенах в соответствии с существующими нормами, к примеру, сборные плиты перекрытий необходимо опирать на две несущие стены с перекрытием в 15 см на каждой стене.
При раскладке несущих элементов перекрытия, вы увидите, что подбор их ширины также важен, как и длины. Используя разные по ширине плиты, можно избежать образования больших участков недоборов.
Дело проще обстоит с монолитными перекрытиями, так как под них нет необходимости выбирать плиты из сортаментов сборных элементов. Однако при их использовании необходимо производить расчет арматуры, а также подбирать нужную марку бетона.
По окончании расположения несущих элементов на стенах здания переходят к нанесению обозначений и размеров. К первым можно отнести обозначения монолитных участков, наименование сборных плит перекрытия, выпуски арматуры и другое. Наносимые размеры существенно не отличаются от размеров на плане дома. Они показывают расстояние между осями, габаритные размеры и расстояние по контурам.
Виды сборных железобетонных плит перекрытий.
Существуют различные виды плит перекрытий.
Шатровые — представляет собой лоток с направленными вниз или вверх ребрами, толщиной 140 — 160 мм. Благодаря такой конструкции и существованию армированного слоя, значительно снижается расход бетона, сохраняя при этом высокие показатели прочности. Такое сборное перекрытие может противостоять деформации. Несколько поперечных ребер обеспечивают дополнительную надежность. К минусам этого вида плит можно отнести небольшую, если сравнить с пустотными плитами, тепло и звукоизоляцию. Очень распространенная П — образная форма используется в строительстве нежилых помещений, таких как гараж или сарай. Применять шатровые плиты для строительства междуэтажных перегородок мы не рекомендуем, потому что они придают потолку не слишком респектабельный вид, да и проведение отделки и установки коммуникаций будет сделать весьма не просто.
Пустотные — внутри этих плит есть параллельные продольные пустоты, обычно круглой формы. Такие сборные железобетонные плиты перекрытия – более распространённые и активно используются при постройке зданий. Пустотные плиты обычно представлены в форме конструкции, с нескольким количеством полостей различного сечения: круглой, полукруглой и овальной формы. Они имеют прекрасные изоляционные характеристики. Данный тип перекрытия в значительной степени, уменьшает нагрузку на фундамент и стены дома.
Сплошные — это перекрытия с отсутствием пустот. Имеют более высокую прочность, но меньшую, по сравнению с пустотными плитами, звуко и теплоизоляцию и больше весят.
Как избежать разрушения крепежа?
Отдельного интереса достоин вариант анкеровки, где используется сварка
В данном варианте стоит уделить внимание качеству сварки: сварной шов не должен разрушаться под воздействием каких-либо нагрузок при эксплуатации здания
Изготовление анкерных связей с помощью сварки прутков требует придерживаться следующих правил:
- Чтобы получить качественное соединение, необходимо использовать электроды типа Э46 (таких как АНО-4, АНО-21, ОЗС-6), площадь сечения которых 3-4 мм.
- Длина сварного соединения должна быть в пределах 80-100 мм.
Использование анкеровки одним из вышеперечисленных способов не оставляет задачу хорошо спрятать арматуру в глубине раствора, как правило, сверху плит перекрытия наносится стяжка, она необходима для сохранности арматуры от внешних повреждений, которые могут привести к коррозии анкерных связей.
Для того, чтобы в щели монтажных петель и просветы между плитами не попадала влага и сор, необходимо своевременно сделать заделку цементно-песчаным раствором или бетоном.
Опирание плит перекрытия
электросварочный аппарат;
плиты перекрытия.
арматура;
раствор бетона;
емкость для замешивания раствора;
отбойные молотки;
ломы;
ножовки;
кельмы;
уровень;
лом;
четырехветвевой строп;
растворная лопата;
Требуемый персонал для проведения работ по монтажу плит:
монтажник, монтирующий плиты, старший в звене;
монтажник, монтирующий плиты;
работник, занимающийся такелажными работами.
Процесс монтажа
Перед началом монтажа плит перекрытий места опирания тщательно выверяются
по высоте и горизонтали и нансится цементный раствор до проектной отметки.
Плиты монтировать по слою свежеуложенного цементно-песччаного раствора М100.
Толщина слоя пластичного раствора под опорными частями должна быть не менее 20мм.

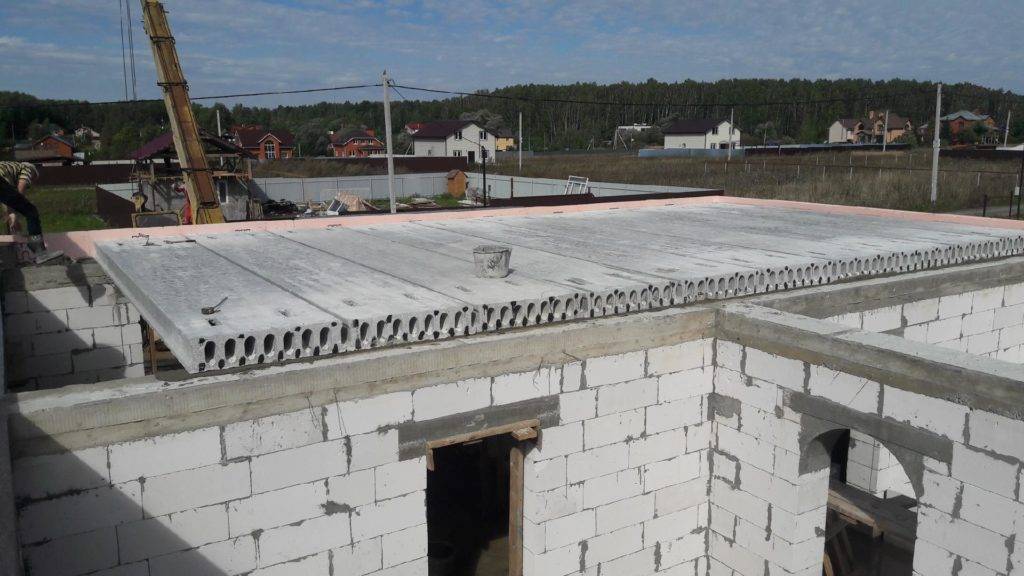

Многопустотные плиты перекрытий, опирающиеся на наружные стены из
кирпича, укладывать по выровненному, свежеуложенному слою ЦПС М100 толщиной 20мм.
2. Размер заделки плиты в кирпичные стены 90-240мм.
3. Все плиты перекрытий должны иметь заводскую заделку торцевых пустот
железобетонными вкладышами.
4. Ряд кладки под опорную часть плит следует выполнять тычковым.
5. В узлах опирания сборных железобетонных плит на стены нужно устанавливать
связи анкеров.
6. Крепление анкерами стен с перекрытиями выполнить сразу после монтажа плит
перекрытий на раствор и проверки правильности их положения.
7. Расстояние между анкерами принимать не более 3м, расположение. марку и детали
установкик анкеров выполнить в соответствии с чертежами проекта.
8. Выемки в плитах у монтажных петель после монтажа тщательно заделать
бетоном В7.5 по ГОСТ 26633-91*.
9. Швы между плитами перекрытий очищаются и тщательно замоноличиваются.
Замоноличивание швов производить после установки соединительных элементов
бетоном В15 с мелким заполнителем.
10. Для пропуска вертикальных коммуникаций в многопустотном настиле допускается
сверление отверстий до 140мм в местах пустот, не нарушая целостности ребер, пробивка
отверстий ударным инструментом не допускается. Для отверстий от 140 до 300мм
допускается высверливать одно из продольных ребер совместно с арматурой.
11. При образовании отверстий более 300мм необходимо выполнять монолитные участки.
12. При раскладке плит перекрытия крайнее продольное ребро допускается заводить
в стену не более чем на 25мм.
13. Обязательно выполнение связевых сеток под плитами перекрытий в местах
пересечения несущих и самонесущих стен.
14. Все монтажные работы должны производиться согласно требованиям
Изоляция над структурной плитой
Эта типично выглядящая строительная площадка совсем не типична. То, что вы видите, на самом деле является верхним слоем из двух слоев чернового пола OSB. Под черным полом находится слой изоляции EPS типа IX, который устанавливается на несущую плиту.
Иногда обычные вопросы могут привести к необычному решению. В недавнем проекте мы просто спросили: «Как нам изолировать плиту?» Система фундамента для этого высокоэффективного дома должна была быть монолитной, и мы стремились достичь уровня теплоизоляции плит от R-15 до R-20 в нашей зоне того, домовладелец хотел, чтобы на большей части дома настил из досок шириной 10 дюймов, поэтому черновой пол должен был быть прочным и защищенным от влаги снизу. Плюсом было то, что внешние стены 2×8 поддерживали деревянную систему кровли-стропила, а это означало, что площадь пола не будет заграждена внутренними несущими перегородками.
Железобетонные пустотные плиты
Это самая популярная и доступная разновидность плит.
Раньше использование массивных перекрытий из железобетона было недоступно в строительстве частного дома из-за их дороговизны и большого веса, требующего использования спецтехники для доставки и подъема. Сейчас таких проблем не возникает, а подъемный кран или манипулятор стали привычным явлением в малоэтажном строительстве.
Пустотные плиты из железобетона имеют дополнительное облегчение в виде сквозных отверстий-камер, а сами делаются из тяжелых марок бетона с применением армирования, что обеспечивает необходимую жесткость и прочность. Такое перекрытие обладает рядом неоспоримых преимуществ:
- Легкость конструкции в сравнении с монолитной плитой; пустоты значительно снижают вес изделия, а значит их можно смело применять в постройках из газобетона до 3-х этажей включительно.
- Высокая прочность, которая обеспечивается внутренними полостями, арматурой и высококачественным бетоном. Несущая способность плит такого типа от 800 кг/м2.
- Упрощенная установка и возможность монтировать на основания любой формы. Размер плиты может быть 6 и 9 метров, что существенно расширяет возможности для планировки.
- Внутренние полости можно использовать для размещения коммуникаций и проводки.
- Хорошая шумоизоляция.
Устройство железобетонных перекрытий потребует монтажа армопояса по всему периметру. Он может быть выполнен монолитным с использованием опалубки и арматуры толщиной от 10 мм. Ширина пояса не меньше 150 мм – расстояние, на которое будет опираться плита. Благодаря этому снижается нагрузка на стены, исключаются локальные напряжения, вызванные давлением верхнего этажа и самой плитой.
Маркировка
По конфигурации полостей плиты подразделяют:
- ПК – с круглыми пустотами, опирается на 2 стороны;
- ПКТ – с круглыми полостями, опирается на 3 стороны;
- ПКК – с круглыми пустотами, укладывается на 4 стены;
- ПКТ – с круглыми полостями, монтаж на 2 торцевые и 1 длинную стороны;
- ПГ – с грушевидными пустотами; толщина – 260 мм; опора на 2 торца;
- ПБ – изготовленная без опалубки, способом непрерывной формовки; ее толщина – 260 мм, диаметр отверстий 159 мм; изделие ставят на 2 торцевые стороны.
По размерам полостей и толщине плиты подразделяют на следующие типы:
сплошные однослойные:
- 1П — плиты толщиной 120 мм.
- 2П — плиты толщиной 160 мм;
многопустотные:
- 1ПК — плиты толщиной 220 мм с круглыми пустотами диаметром 159 мм.
- 2ПК — плиты толщиной 220 мм с круглыми пустотами диаметром 140 мм.
- ПБ — плиты толщиной 220 мм беэопалубочного формования.
Плиты типов 2П и 2ПК изготавливают только из тяжелого бетона.
Размеры
Размер пустотной плиты заложен в ее маркировке.
СправкаНапример, ПК 90.15-8. Это круглопустотная плита длиной 90 дециметров, шириной 15 дм. Допустимая нагрузка на перекрытие составляет 8 Мпа (800 кгс/м2).
Под спойлером приведены стандартные размеры плит. Для просмотра нажмите на заголовок «Таблица».
виды плит перекрытия
Глубина опирания
Важно не превысить максимальную глубину опирания. В противном случае плита будет работать как рычаг и при больших нагрузках возможно небольшое поднимание стены над плитой
Оно не заметно глазу, но критично для строения. При нагрузках от установленной мебели, оборудования и возведенных внутренних межкомнатных перегородок возможны появления трещин в стенах от возникаемых напряжений.
Длина опирания (глубина заведения плит в стены) не должна превышать:
- для кирпичных стен — 160 мм;
- при опирании плит перекрытия на газобетонные блоки класса B3,5-B7,5 — 200 мм;
- при опирании на бетонный армопояс — 120 мм.
Также нормируется минимальная длина опирания. Она не должна быть меньше:
- 80 мм — для кирпичных стен;
- 100 мм — для стен из ячеистобетонных блоков;
- 65 мм — при опирании на плотный бетон класса B10 и выше.
Подробнее про опирание плит на стены читайте здесь.
Установка перекрытия из железобетонных конструкций обязательно потребует применения крана или манипулятора с большой грузоподъемностью. Вес стандартной 6-ти метровой плиты достигает 2-х тонн. Кроме того монтаж потребует определенных навыков. Так выравнивание проводится по швам на гладкой стороне потолка, после чего плиты крепятся с помощью анкеров, а стыки заливаются цементным раствором. В качестве утеплителя может использоваться минеральная вата, пенопласт.
