Монолитно-столбчатый фундамент: применение, устройство, строительство

Монолитный железобетонный фундамент столбчатого типа

Для такого фундамента характерно использование бетонного раствора и стальной арматуры

Для такого фундамента характерно использование бетонного раствора и стальной арматуры. Готовый раствор заливается своими руками в смонтированную заранее опалубку, которую устраивают в выкопанных под столбы ямах. Опалубку необходимо надежно крепить и укрывать изнутри гидроизоляцией. Заливать раствор также можно и в яму без опалубки, но только в том случае, если грунт не склонен к рыхлости и сыпучести. Необходимо лишь устелить стенки плотной ямы гидроизоляционным материалом, который предотвратит воздействие влаги на готовые опорные столбы фундамента.

Столбчатый монолитный фундамент может иметь форму опор круглого или квадратного сечения. И при этом столбы могут быть как едиными по толщине вверху и внизу, так и монтироваться на своеобразном башмаке, располагающемся внизу столба. То есть опора имеет расширение к низу. Под башмак нужно предварительно готовить яму соответствующей ширины, а опалубка должна иметь определенную сужающуюся к верху форму.

Арматура внутри будущего столба устанавливается в виде решетки из стальных прутьев сечением от 6 до 20 мм (в зависимости от диаметра опоры). При этом расстояние от крайних точек будущего столба, включая низ и верх опоры должно составлять не менее 10 мм.

Заливку бетонного раствора можно провести своими руками или пригласить специалистов

Важно лишь использовать для приготовления смеси цемент марки не ниже М-200. При заливке раствора в опалубку необходимо хорошо трамбовать раствор с помощью строительного вибратора, чтобы крепость конструкции в последующем была максимальной

Если предполагается заливка круглых железобетонных столбов, то технология монтажа здесь будет такой же, с той лишь разницей, что ямы под опоры придётся бурить садовым шнеком диаметром 200-250 мм. В качестве опалубки будет использоваться крученный в трубку рубероид. Можно также использовать пластиковые или асбестовые трубы, которые в дальнейшем не придётся демонтировать.

Устройство фундамента: важные моменты

Устройство фундамента такого типа требует соблюдения ряда важных правил и требований. Так, если вы построите фундамент на сыром участке и оставите на зимнее время без перекрытий, стен и крыши, то конструкция может деформироваться

Это правило общее для всех фундаментов, но в особенности оно важно для столбчатого, т.к. каждый столб в данной системе представляет отдельный фундамент ввиду отсутствия единого жесткого остова. Каждый столб такого основания дает свою осадку, что усложняет устройство ростверка и стен в будущем

Каждый столб такого основания дает свою осадку, что усложняет устройство ростверка и стен в будущем.

Схема столбчатого фундамента с ростверком.

Устройство фундамента должно выполняться летом или в начале осени, когда грунт достаточно прогрет и подземные воды находятся в нижних пластах. Если в процессе устройства фундамента использовались монолитные бетонные столбы, необходимо помнить, что бетон будет полностью готов через 30 дней. В течение этого времени нельзя давать нагрузки на бетонные опоры и нужно следить за тем, чтобы верхний слой бетона не пересыхал. Его можно укрыть пленкой или рубероидом. Чтобы раствор схватывался равномерно, опоры следует периодически смачивать.

Для устройства фундамента используется бетонная смесь на основе цемента марки М400. В качестве наполнителя применяется мелкий гравий и крупнозернистый песок. Вода добавляется в таком количестве, чтобы готовая смесь легко укладывалась, но не заливалась. Слишком густая или жидкая консистенция бетонной смеси снижает прочность конструкции на 25%.

При закладке опоры допускается ряд типичных ошибок. Одна из них – это неравномерность проседания. Причины следующие:

неправильный расчет глубины;
неравномерная нагрузка на опоры;
разная величина заглубления опор;
низкокачественные материалы;
неверная оценка несущих особенностей почвы.

Избежать этих и других ошибок вам поможет проект основания, составленный специалистами, и постоянный контроль выполнения строительных работ.

Виды монолитного плитного фундамента

В зависимости от особенностей почвы, возводимого здания и климата региона выбирают один из следующих видов монолитного фундамента:

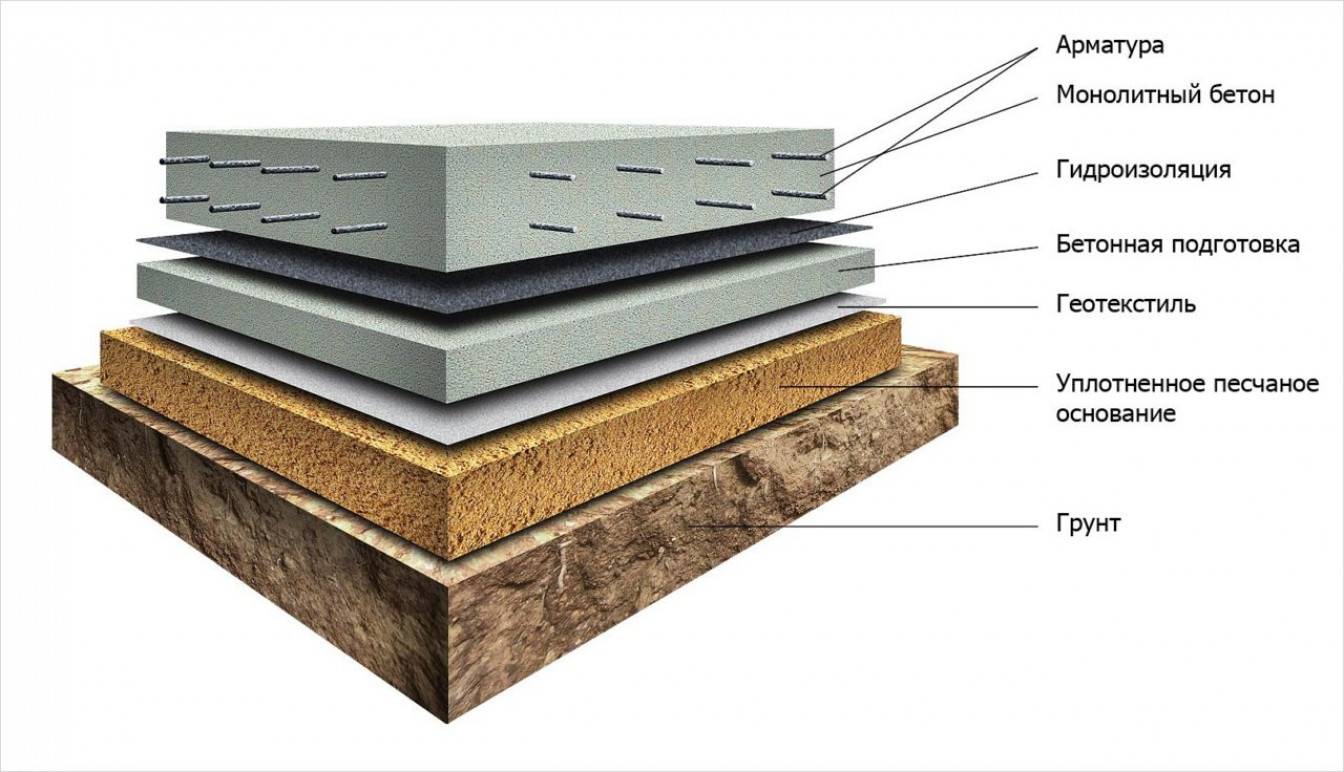

сплошной или классический. Технология строительства предусматривает выемку плодородного слоя почвы, засыпку котлована песком и гравием, последующее обустройство армированного бетонного основания. Толщина последнего в частном строительстве, как правило, составляет 20-50 см, но зависит от типа грунта и особенностей возводимого здания. При необходимости проводится теплоизоляция. Такой вариант фундамента отлично подходит для сильно пучинистых грунтов, где возможны подвижки и в вертикальной, и в горизонтальной плоскости;
русский, или монолитная плита с ребрами жесткости. Дополнительно к монолитной плите снизу или сверху обустраиваются ребра жесткости. Их делают в местах расположения несущих стен, чтобы усилить конструкцию, но при этом сложность возведения фундамента повышается, ведь приходится выполнять заливку не только плиты, но и ребер жесткости, зато плиту можно будет сделать более тонкой, сэкономив на бетоне и не потеряв на прочности. Ребра жесткости – это, по сути, аналог ленточного фундамента. Они могут заливаться из бетона или выполняться из блоков. Первый вариант предпочтительнее, так как в этом случае конструкция будет полностью монолитной. Использование готовых блоков, к тому же, потребует задействования специальной техники;
утепленная шведская плита (УШП). Технология рекомендована для территорий с суровым климатом, отлично подходит для северных районов нашей страны. Особенность заключается в использовании системы теплого пола, которая прячется в бетонной плите. Кроме того, используется несъемная опалубка из пенополистирола, которая служит в качестве теплоизоляции, и полиэтиленовая пленка для гидроизоляции. Получается, что основание прогревается, но при этом утечки тепла минимизированы за счет наличия теплоизоляции. Естественно, стоимость возведения будет выше, чем у классического варианта.

Обратим ваше внимание, что плитный фундамент может быть как монолитным, так и сборным. Обо всех преимуществах и нюансах монолитного основания сказано выше

Сборный фундамент создается на основе дорожных плит или ФБС блоков, которые после монтажа заливаются слоем выравнивающей стяжки. Сборные плитные основания требуют привлечения специальной техники для монтажа тяжелых плит, потому это более долгое и затратное решение, но при этом эксплуатационные качества уступают монолитному плитному фундаменту.

Виды опорно столбчатых оснований

В мелкомасштабном строительстве, при возведении небольших зданий из дерева либо каркасных панелей, к обустройству опорно-столбчатых оснований прибегают достаточно часто.

Рис. 1.1: Опорно-столбчатый фундамент из ФБС блоков Совет эксперта! популярность данного вида фундамента обуславливается его экономичностью как в плане финансовых расходов, так и в плане затрат времени, которое необходимо для создания опорно-столбчатого основания.

Существует несколько видов опорно-столбчатых оснований, каждый из которых обладает своими преимуществами и недостатками. Рассмотрим основные из них:

Кирпичные;

Это наиболее простой вариант, который отлично подойдет для строительства легких домов на плотном грунте (супеси либо сухая песчаная почва) с низким уровнем залегания грунтовых вод. Несущей способности кирпичных стоек будет достаточно для любых хозяйственных помещений и для небольших одноэтажных домиков из дерева.

Рис 1.2: Строительство опорно-столбчатого фундамента из кирпича

Столбчатые опоры из стальных труб;

Забетонированные металлические трубы обладают наибольшей несущей способностью среди всех видов столбчатых опор. Для строительства опорно-столбчатого фундамента используются трубы с толщиной стенки минимум в 4 миллиметра, при обязательным является покрытие труб антикоррозийной грунтовкой по металлу, которая необходима для защиты стали от повреждений под воздействием грунтовых вод.

Столбчатые опоры из асбестовых труб;

Асбестовые трубы в строительстве столбчатых фундаментов используются в качестве наиболее дешевого варианта. При возведении основания трубы заполняются бетоном и при необходимости армируются арматурным каркасом из прутьев диаметром 10-12 мм.

Это важно! Опорно-столбчатое основание из асбестоцементных труб, помимо плотных грунтов, хорошо зарекомендовало себя на рыхлой, склонной к сдвигам почве. Рис 1.3: Опорно-столбчатый фундамент из асбоцементных труб

Рис 1.3: Опорно-столбчатый фундамент из асбоцементных труб

Столбчатые опоры из монолитного бетона;

Для строительства монолитных столбов предварительно создается опалубка из досок, в которую помещается армокаркас и заливается бетон. Для фундаментов данного типа крайне необходимым является наличие уплотняющей подсыпки из песка и щебня, которая будет препятствовать как выталкиваю столбов из грунта в результате морозного пучения, так и усадкам под весом здания.

Рис 1.4: Монолитный бетонный опорно-столбчатый фундамент

Из фундаментных бетонных блоков;

За счет большого размера бетонных блоков такой фундамент можно возвести в кратчайшие сроки (за 1-2 дня), при этом вам не нужно ждать отвердевания бетонного раствора, как в случае с трубными стойками, а к дальнейшему строительству можно приступать уже на следующий день после монтажа фундамента.

Из дерева;

Для строительства опорно-столбчатого фундамента могут использоваться бревна, однако ввиду множества недостатков данного материала (подверженность гниению, воздействиям грунтовых вод и невысокой несущей способности) такой вид оснований встречается достаточно редко.

Рис 1.5: Опорно-столбчатый фундамент из бревен

Виды используемых свай

Для устройства свайного фундамента с ростверком под дом из газобетона применяют следующие типы опорных элементов:

винтовые. Для их изготовления используются стальные трубы, к которым привариваются винтообразные ленты. Образно говоря, такая свая представляет собой большой шуруп, ввинчивающийся в почвенный состав с помощью специальной техники. Установка опорных элементов заканчивается заливкой в трубы бетонного раствора. Способ считается надежным, но подразумевает большие финансовые и трудовые затраты;

набивные. Под их установку заблаговременно готовятся скважины, в которые помещаются асбестоцементные трубы с армирующими каркасами внутри, и все заливается бетонной смесью М200. Способ не требует значительных расходов, но нуждается в постоянном контроле качества выполняемых работ;
буронабивные. От простого предыдущего варианта отличаются тем, что в качестве опор используются готовые жб опоры либо трубы;
забивные. Свайные столбы различного сечения забиваются с помощью спецтехники. Оптимальный вариант таких столбов – опоры трубчатого вида с кольцами из железобетона.

Можно ли исправить допущенные ошибки, если дом уже построен?

Рекомендуется на столбчатом фундаменте возводить дома из бревен и бруса или сборно-каркасные и не более.

Во-первых, в силу своей конструкции, такие дома передают на каждый столб одинаковые нагрузки.

Во-вторых, если фундамент все-таки уходит в грунт, да еще и неравномерно, такие дома можно выправить:

под нижний венец сруба или опорную раму подводят домкраты (над столбами) и приподнимают или выравнивают дом; столбы наращивают и выравнивают по уровню бетонным раствором или каменной кладкой;
после набора бетоном необходимой прочности, дом равномерно опускают домкратами на столбы.

При необходимости, такие дома выдержат не один подобный ремонт. Эти работы доверяют только специалистам.

Метки: столбчатый фундамент

Гидроизоляция

Повышенная влажность почвы негативно сказывается на долговечности и прочности столбчатого фундамента. А потому опоры рекомендуется покрывать слоем гидроизоляционного материала.

Если опоры выполняются из бетона, предпочтение отдают его влагостойким маркам. Несъемную опалубку покрывают слоем мастики или любого подобного материала. Когда при заливке столбов использовались трубы ПВХ, их дополнительно обрабатывать не нужно.

Важным этапом строительства становится гидроизоляция места соединения ростверка с опорой. В этом случае используют обмазочные или рулонные материалы. Хороший результат дает и их комбинация.

Функции строительной конструкции

Фундамент — основание здания, на которое распределяется вес всех его составляющих

Фундамент – это основание, на котором размещают главную часть постройки — ограждающие, несущие и межкомнатные стены, опоры мостов, эстакады.

Под капитальные сооружения обустраивают фундаментальные основания, которые выполняют следующие задачи:

Распределить вес постройки равномерно по поверхности площадки. Не дать более массивным частям просесть сильнее лёгких.
Создать для стен ровное горизонтальное основание.
Исключить попадание в подвал или технический этаж влаги.
Сохранить часть тепла от утечки в землю.
Предотвратить смещение на тяжёлых пучинистых грунтах.
Защитить постройки от разрушения в сейсмически активных районах.

Разновидности

Столбчатые конструкции различаются по нескольким основным параметрам.

По форме опор

Бывают опоры круглого и прямоугольного сечения

При использовании в качестве несъемной опалубки труб получаются круглые столбы.

Монолитные бетонные опоры могут быть квадратными или круглыми в зависимости от проекта, их форма определяется видом опалубки.

По типу материала

Столбы для фундамента сооружают из кирпича, строительных блоков и труб. Кроме этого они бывают монолитными бетонными и деревянными.

Из кирпича

Полнотелый керамический или силикатный кирпич подходит для возведения опор на участке с плотным грунтом и низким залеганием подземных вод. Отличается долговечностью и прочностью.

Кирпичные столбы выкладываются на цементный раствор. В кладке часто оставляют внутренний колодец, который заливают бетоном или цементом. Подробнее читайте тут.

Из пластиковых и других труб

Стальные, асбестовые и пластиковые трубы являются несъемной опалубкой для армированной бетонной трубы. Труба устанавливается в скважину на песчаную подушку. В нее помещается арматурный каркас, после этого труба заливается бетоном.

О возведении столбчатого фундамента из пластиковых труб расскажет эта статья, из асбестовых, железных, ПВХ — эта.

Из бетонных блоков

Бетонные блоки используются как материал для наборных столбов. Часто применяются блоки размером 20*20*40. Их укладывают по 2 в ряд.

Подробности — в этой и этой статьях.

По глубине заложения

Насколько столбы должны быть вкопаны ниже уровня земли, определяет проектировщик. При этом учитывается ряд факторов – качество грунта, климатические особенности местности, вес будущей постройки.

Мелкозаглубленнй

предполагает заглубление столбов всего на 40-50 см

На крупнообломочной или скальной почве с таким фундаментом строятся достаточно габаритные деревянные постройки.

На обычном грунте со слабой пучинистостью мелокзаглубленные фундаменты применяются для строительства легких щитовых и деревянных зданий. Подробнее можно узнать тут.

Незаглубленный

Тип основания с установленными на поверхности земли столбами. Иногда столбы погружают в грунт на 10—15 см. Подходит для возведения негабаритных построек на крупнокаменном или скальном основании, а также для легких хозпостроек на непучинистом грунте.

О возведении незаглубленного СФ читайте тут.

Заглубленный

Чаще всего применяется заглубленный вариант столбчатого фундамента. В этом случае столбы вкапывают на глубину ниже глубины промерзания почвы. Применяется при строительстве жилых домов из легких материалов.

Заглубленные опоры должны быть установлены с особой тщательностью. Если опорная система будет неправильно рассчитана или некачественно построена, то столбы начнут неравномерно проседать. В результате их придется выравнивать и укреплять, а это достаточно дорого и трудоемко.

По способу возведения

Столбы могут быть сооружены путем сборки, заливки или установки готовой монолитной конструкции.

Сборный

При сооружении сборных столбов особое внимание уделяется цементному составу. От его качества зависит надежность и долговечность опор

Монолитный

Монолитные столбы получают путем заполнения предварительно подготовленных скважин бетоном. Для повышения прочности используется армирование. Можно привезти на площадку уже готовые монолитные армированные столбы и установить их в скважины.

Подробнее читайте здесь.

Столбчато-ленточный

Вариант, совмещающий столбчатую и ленточную технологию

После этого по линии ленты в местах повышенной нагрузки прокапывают ямы для опорных столбов. Далее устанавливаются столбы, и их верхушки связываются ленточной частью конструкции.

Более подробно расскажет эта статья.

По наличию ростверка

Ростверк – это конструкция, соединяющая все столбы фундамента в единое целое, благодаря чему обеспечивается равномерное распределение нагрузки от дома на столбы.

При помощи ростверка основанию здания придается повышенная прочность. Кроме того, создается защита от смещения столбов по горизонтали.

Ростверк может быть:

высоким;
повышенным;
заглубленным.

Высокий ростверк устанавливается на уровне более 15 см над землей. В этом случае исключается воздействие на него пучинистости грунта. Повышенный ростверк располагается на уровне от 0 до 10 см над землей. Существует еще заглубленный ростверк – частично погруженный в грунт.

Легкие постройки на устойчивых непучинистых грунтах можно строить без ростверка. В этом случае каждая опора накрывается оголовком. Связываются столбы черновым полом дома.
