Мансардные окна – размеры, виды и устройство конструкций

Классификация мансардных окон

Современные мансардные окна выпускаются производителями в широкой гамме конструктивных вариантов. Это могут быть окна:

стандартные;
балконные;
карнизные.

Широкой известностью пользуются мансардные окна fakro. Их отличает надежность, разнообразие моделей и оригинальный дизайн

Основные моменты, которые нужно учесть для правильного выбора мансардного окна, это:

конструкция крыши;
габариты конкретного помещения в мансарде – высота, площадь;
угол наклона скатной крыши;
обеспечение необходимого обзора из окна;
возможность свободного доступа для эксплуатирования и чистки окна.

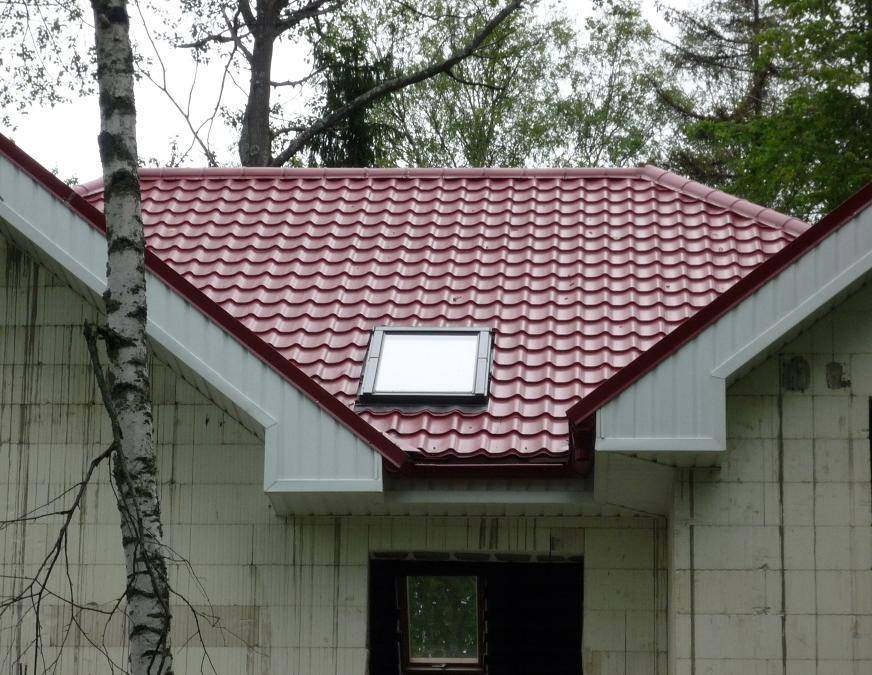

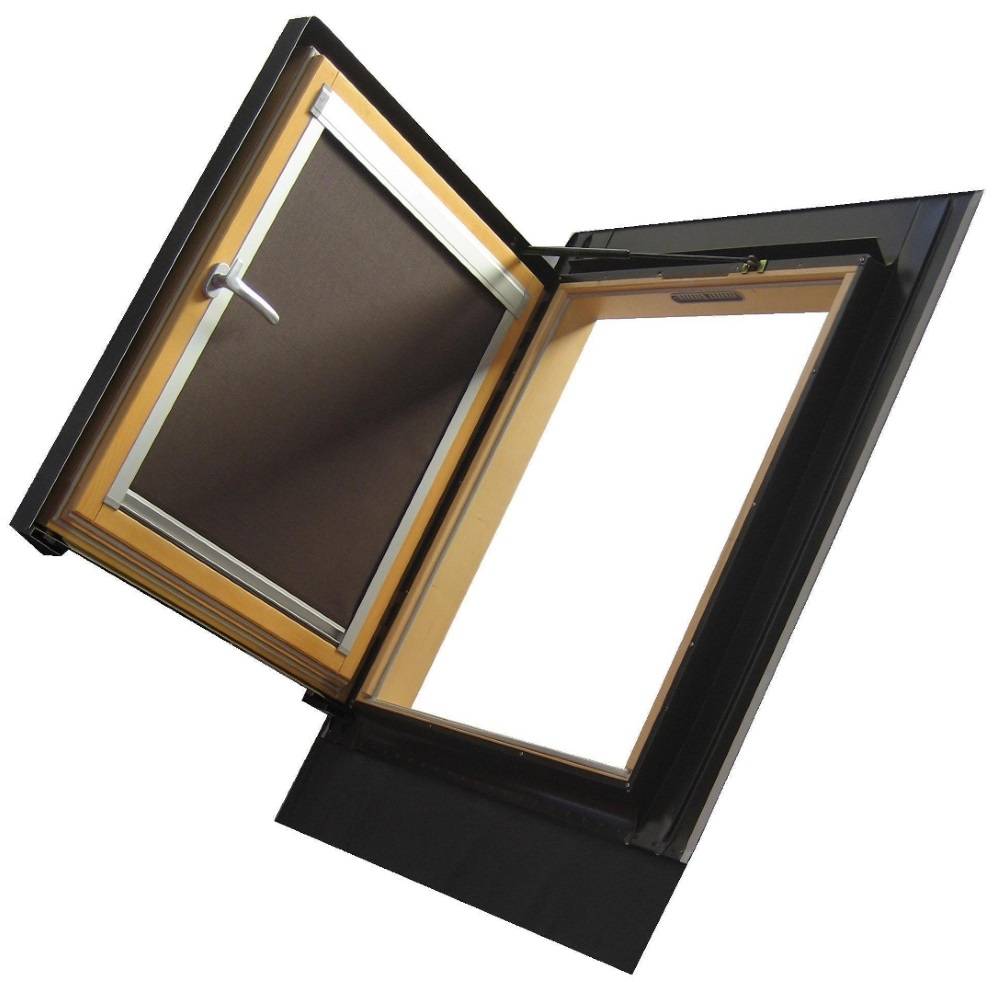

Стандартные окна имеют квадратную или прямоугольную форму. По конструкции они больше всего напоминают фронтонное окно. Стандартное окно в мансардной крыше может быть фиксированным или открывающимся. Последних на рынке сбыта очень много. Мансардные окна в глухом варианте встречаются намного реже.

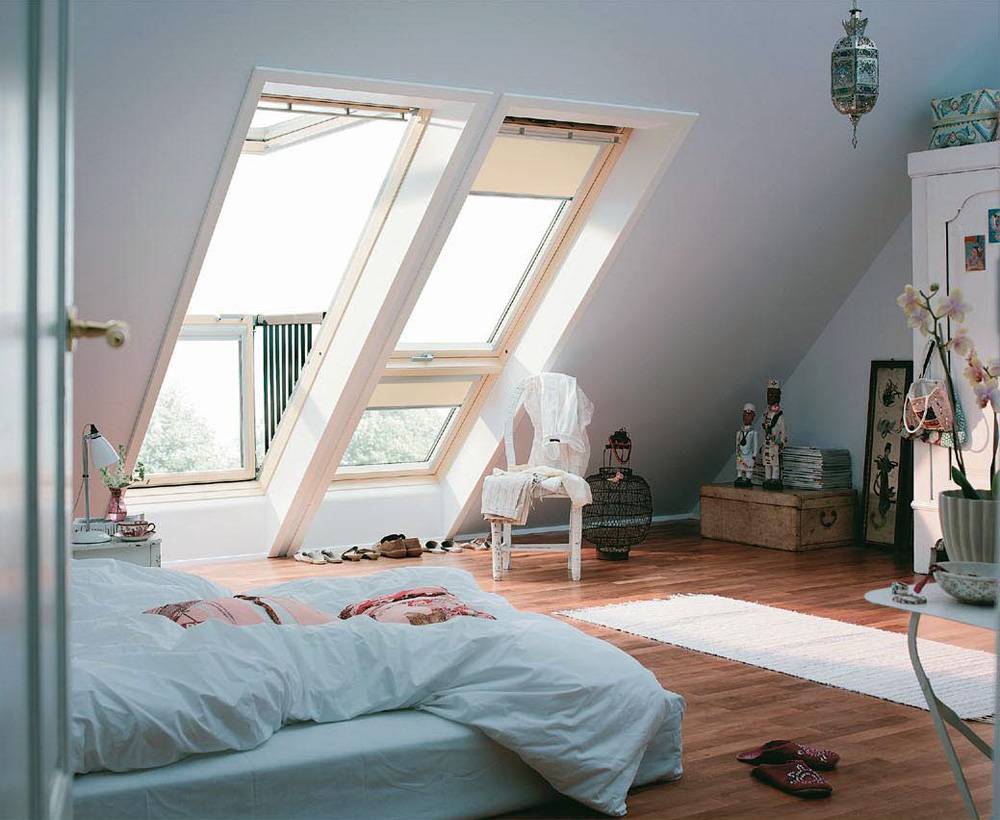

Балконные окна называются так потому, что к ним бывает пристроен небольшой балкончик. Это более сложная система, состоящая из наклонного окна, устанавливаемого непосредственно в скат крыши. Дополнительно устанавливается вертикальное окно, которое располагается сбоку от наклонного или чуть ниже его. Окна такого типа обязательно имеют подвижные (открывающиеся) створки. У наклонного окна стеклопакет движется снизу вверх, а у нижнего вертикального – сверху вниз или в сторону. Это открывает выход на балкон.

Карнизные окна применяются в мансардах с очень высоким пристенком. Их устанавливают вертикально в дополнение к наклонным окнам, чтобы иметь возможность полноценно обозревать окрестности. Такое окно лучше сделать с открывающейся створкой.

Помимо карнизного окна применяются и другие дополнительные конструктивные элементы. Например, глухое нижнее окно. Этот прием обеспечивает дополнительный доступ дневного света в помещение. Особенно если высота ската невелика, и установить 2 открывающихся окна не представляется возможным.

Для декорирования наклонных мансардных окон можно использовать надставки сверху. Чаще всего их делают округлыми или треугольными, но можно заказать в мастерской и сложный фигурный вариант. Главное, чтобы такая надставка не нарушала общую дизайнерскую линию дома.

Световой туннель – сложное, но эффективное устройство для доступа дневного света на чердак или в мансардную кладовую. Чтобы его установить, к окну присоединяют светоотражающую трубу. Другой ее конец выводится в требуемое помещение. Дополнительно необходимо поставить специальный плафон, который будет равномерно рассеивать в помещении свет, проходящий сквозь туннель.

Монтаж окна

После того как место для монтажа мансардных окон будет выбрано, следует заранее разметить планируемую площадку для работ. Следом по абрису в материале проделывают несколько отверстий для разгрузки материалов кровельного пирога – это поможет избежать их повреждения в процессе. Вырезают проем при помощи циркуляционной или ленточной пилы

Важно резать по диагонали, а не по контуру, после этого отрезают у полученных треугольников вершины и лишь после этого формируют проем

Проем в кровле формируют с помощью циркуляционной пилы

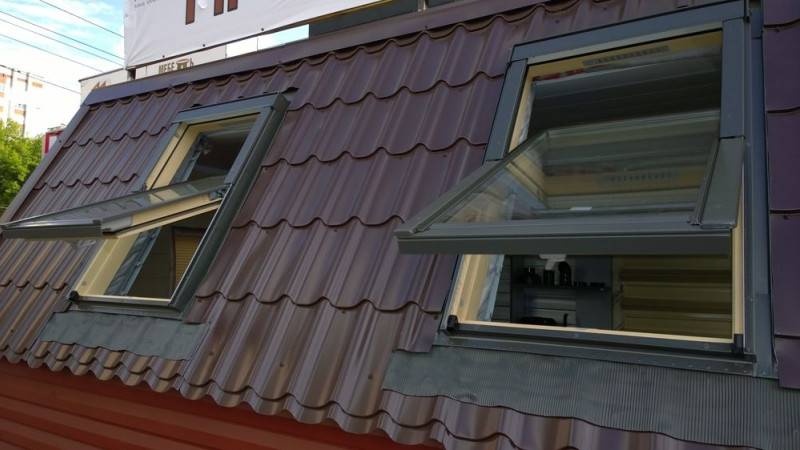

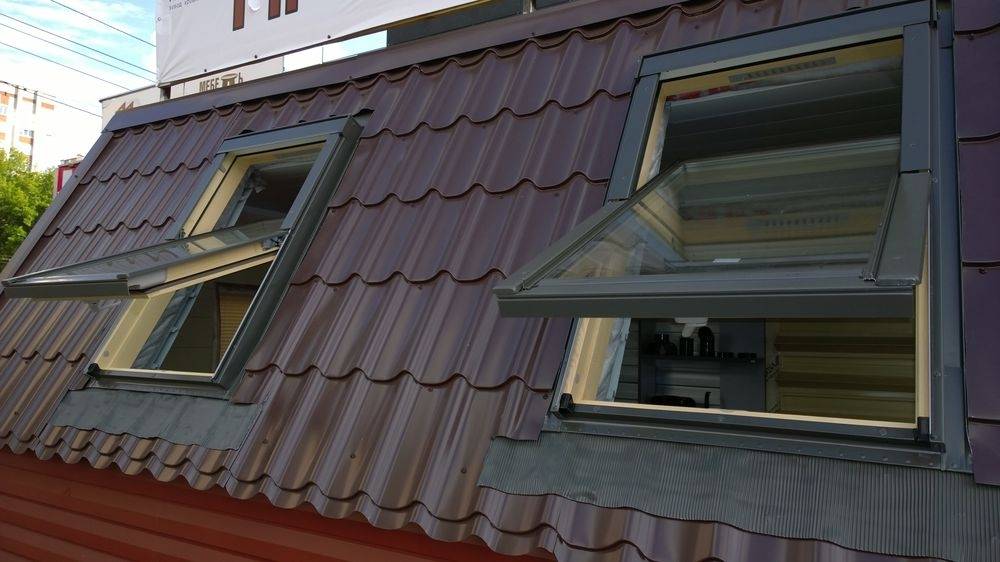

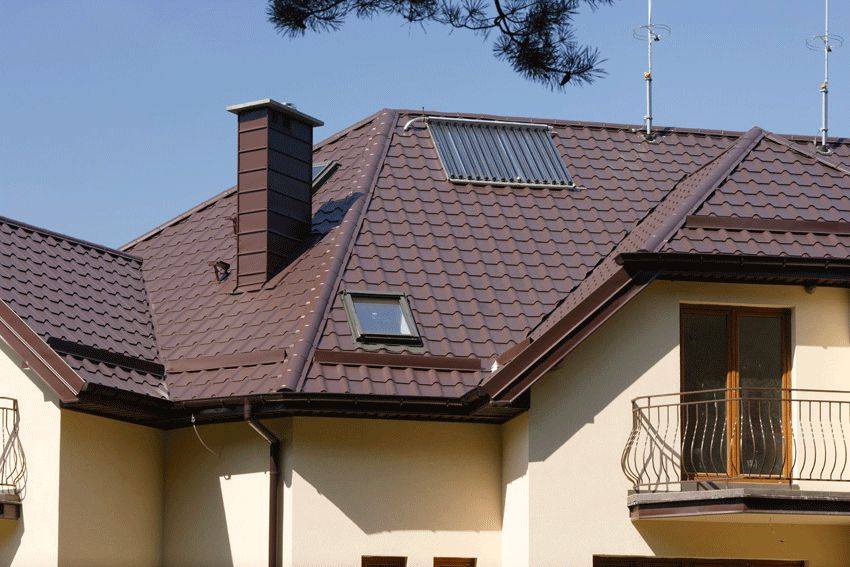

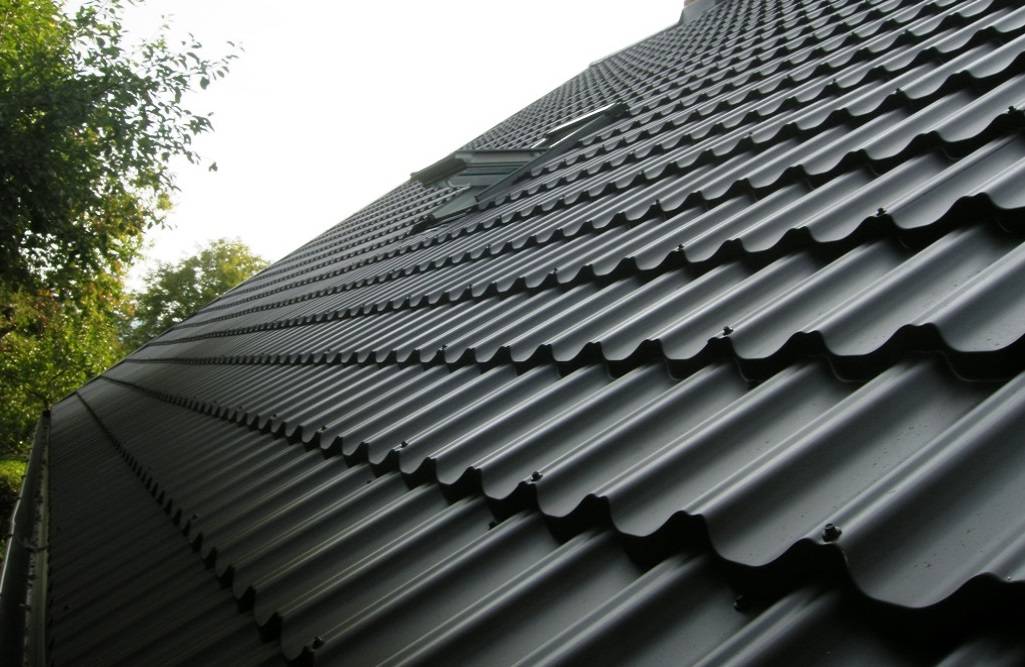

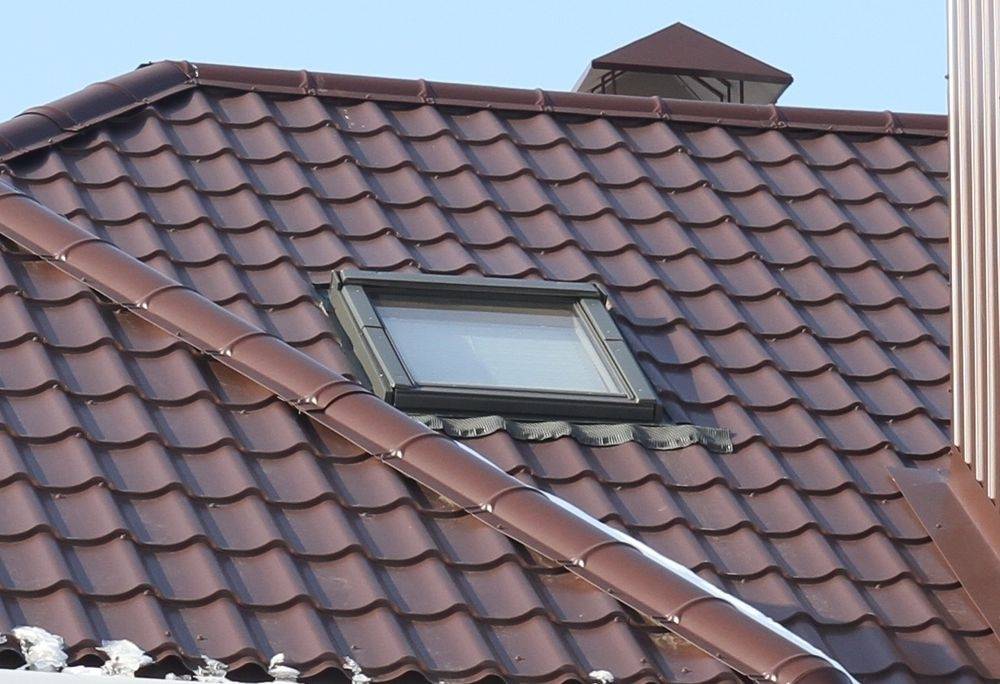

Отдельно следует отметить работу с кровельным материалом. Монтаж мансардных окон в металлочерепицу производится аналогично, равно как и в случае с профнастилом или листовым железом. Если же речь идет о мансардных окнах в фальцевой кровле или подобных материалов, то обшивку вначале потребуется разобрать.

Установка рамы и регулировка

Важно: в целях безопасности рамы монтируют без стекла. Оно может быть установлено лишь на заключительных этапах

Установку рамы рекомендуется проводить без стекла

При монтаже рамы для мансардных окон следует сразу тщательно закрепить нижние кронштейны, а вот крепление верхних до конца затягивать не стоит – это поможет затем проще отрегулировать створку. Делается это при помощи уровня. Если найдены какие-либо отклонения вставленного окна, следует устранить их при помощи пластиковых уголков – эти запчасти часто входят в комплект поставки. Также рекомендуется ненадолго вставить стекло в раму, чтобы проверить качество установки. Как только регулировка будет завершена, следует закрутить шурупы.

Изоляция и дренаж

После того как крепеж будет надежно завернут, вокруг рамы потребуется проложить тепло- и гидроизоляционный материал для большей герметичности. Фиксацию гидроизоляционного фартука выполняют с помощью степлера.

Гидроизоляцию фиксируют с помощью степлера

Дренажный желоб делается в верхней части рамы. В обрешётке прямо над проемом вырезают два куска под размер дренажного желоба. Подобных же размеров готовят и отрез гидроизоляционного материала. Желоб заводится под обрезки гидроизоляции и крепится к обрешетке. Устанавливать его требуется обязательно под углом, иначе герметизация будет страдать – дождевая вода может пойти в окно.

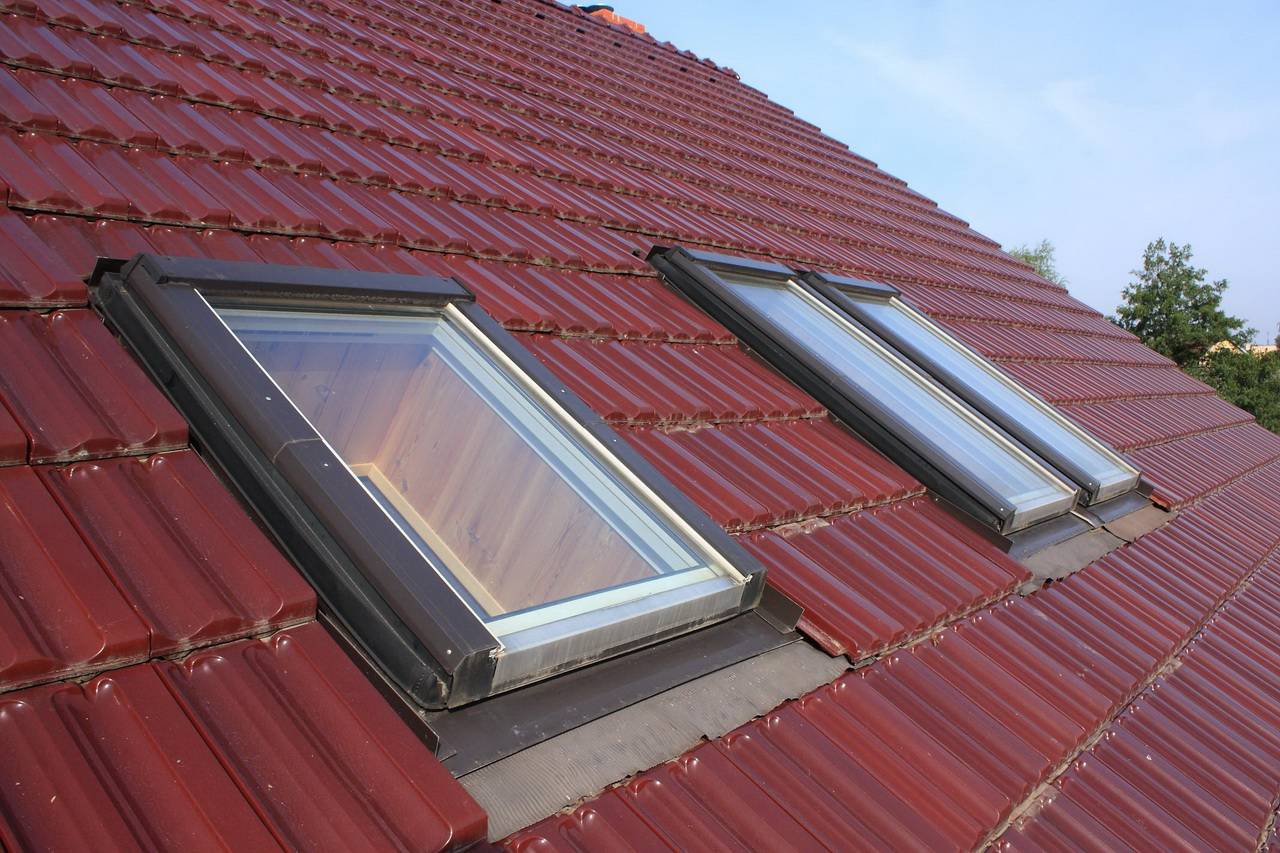

Установка оклада

Сегодня используется два основных типа оклада для разного фальца. Первый используется для работы с плоским кровельным материалом, второй – с волнистым. Компании, занимающиеся изготовлением мансардных окон, на производстве прикладывают оклад в комплект поставки. При этом принцип работы с обоими типами идентичен.

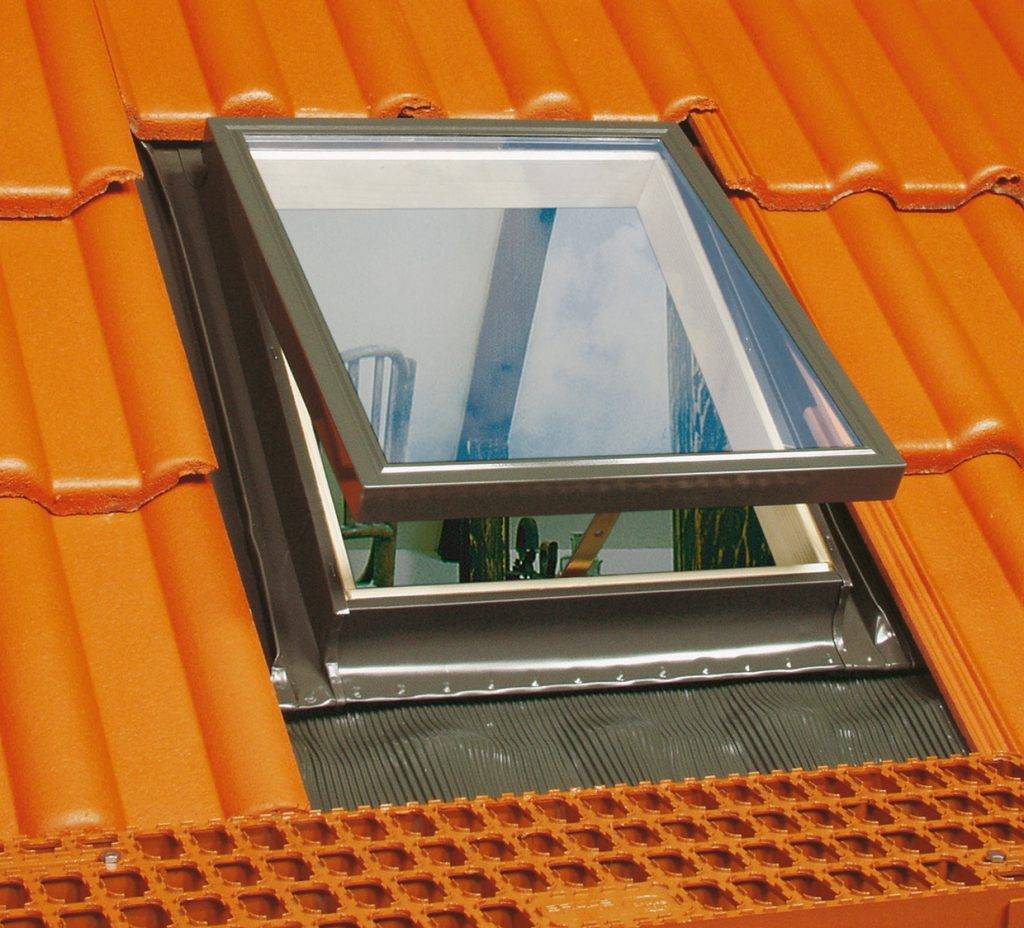

Оклад окна входит в поставку конструкции, а правила установки описаны в инструкции производителя

Первым делом прикрепить следует нижнюю часть оклада мансардного окна. Устанавливать его следует таким образом, чтобы фартук гидроизоляции выходил и за саму раму, и за листы кровли. После следует перейти к боковым комплектующим. Края этих элементов должны быть уложены на саму раму.

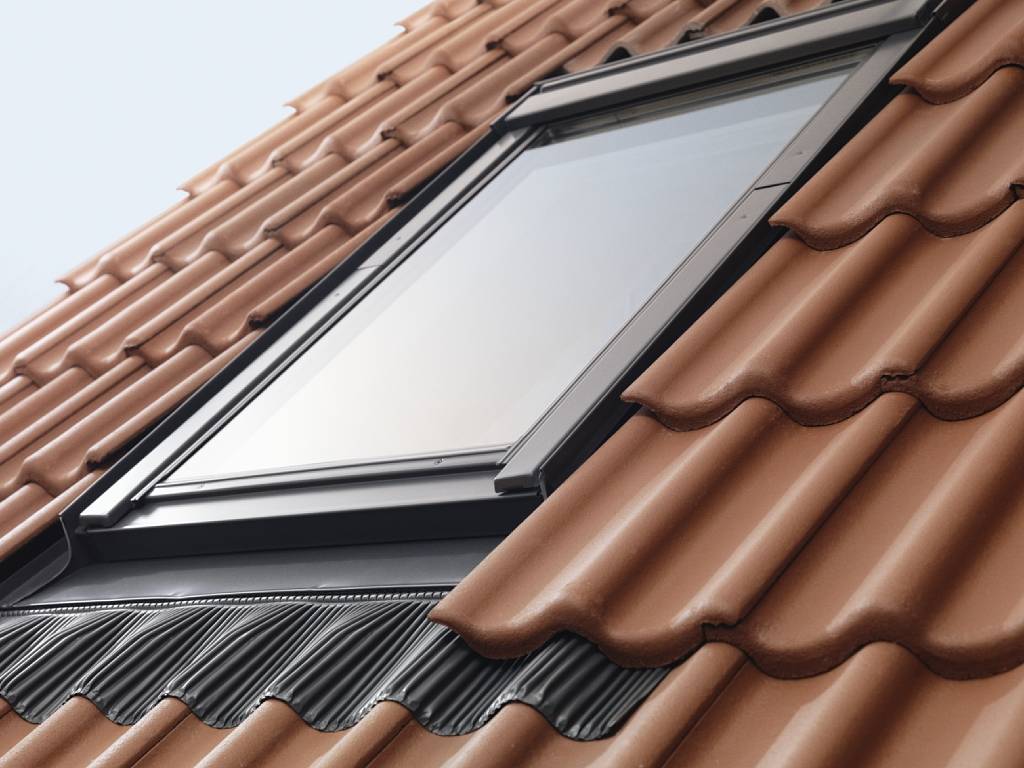

Оклад окна прикрепляется к обрешетке и раме

Уплотнитель прокладывается по внешней части рамы. Чаще всего он, крепления и все прочие комплектующие идут в комплекте поставки, но в отдельных случаях их придется докупать позже. В любом случае после этих действий следует тщательно проверить все на точность и прочность, т.к. замена или ремонт мансардных окон в случае необходимости доставит немало хлопот.

Как правильно подобрать размер мансардного окна на крышу

Установка стеклопакета и внутренняя отделка

На следующем этапе установки мансардных окон потребуется вернуть стеклопакет обратно в раму. Делается это достаточно просто, но технология зависит от производителя, поэтому сам процесс исчерпывающе описан в руководстве.

Стеклопакет монтируют на самом последнем этапе, отделку выбирают под интерьер

Также не должна вызывать проблем и внутренняя отделка окон в крыше – тут все зависит от личных предпочтений. Кроме того, многие производители в комплект мансардных окон добавляют также и специальные решения для облицовки. Чаще всего в набор входит герметик, стусло и шаблон. Подобные шаблоны одинаково хорошо ставятся и при необходимости снимаются.

В качестве альтернативного варианта можно использовать и обычный гипсокартон, а вот от механических монтажных конструкций в таком случае следует отказаться.

Как выбрать подходящий тип слухового окна

При определении типа слухового окна, подходящего для крыши будущего дома, выделяют приоритеты:

Если вы хотите улучшить эстетику, добавить оригинальности постройке в целом, обратите внимание на конструкцию «летучая мышь», арочный дормер или зенитный фонарь. Если на первый план выходит освещение мансардного помещения, предпочтение стоит отдать мансардному стеклопакету

Это будет практичный выбор — современные модели стеклопакетов, несмотря на большую площадь остекления, безопасны в эксплуатации и обладают энергосберегающими характеристиками.. Дормеры в современном проектеИсточник makemone.ru

Если на первый план выходит освещение мансардного помещения, предпочтение стоит отдать мансардному стеклопакету. Это будет практичный выбор — современные модели стеклопакетов, несмотря на большую площадь остекления, безопасны в эксплуатации и обладают энергосберегающими характеристиками.. Дормеры в современном проектеИсточник makemone.ru

Дормеры в современном проектеИсточник makemone.ru

В последние годы большинство хозяев выбирают мансардные окна гораздо чаще, чем слуховые; последние можно увидеть преимущественно на домах в классическом стиле. Это объясняется несколькими причинами:

Мансардные конструкции обеспечивают лучший воздухообмен и пропускают на 30-40% больше света.

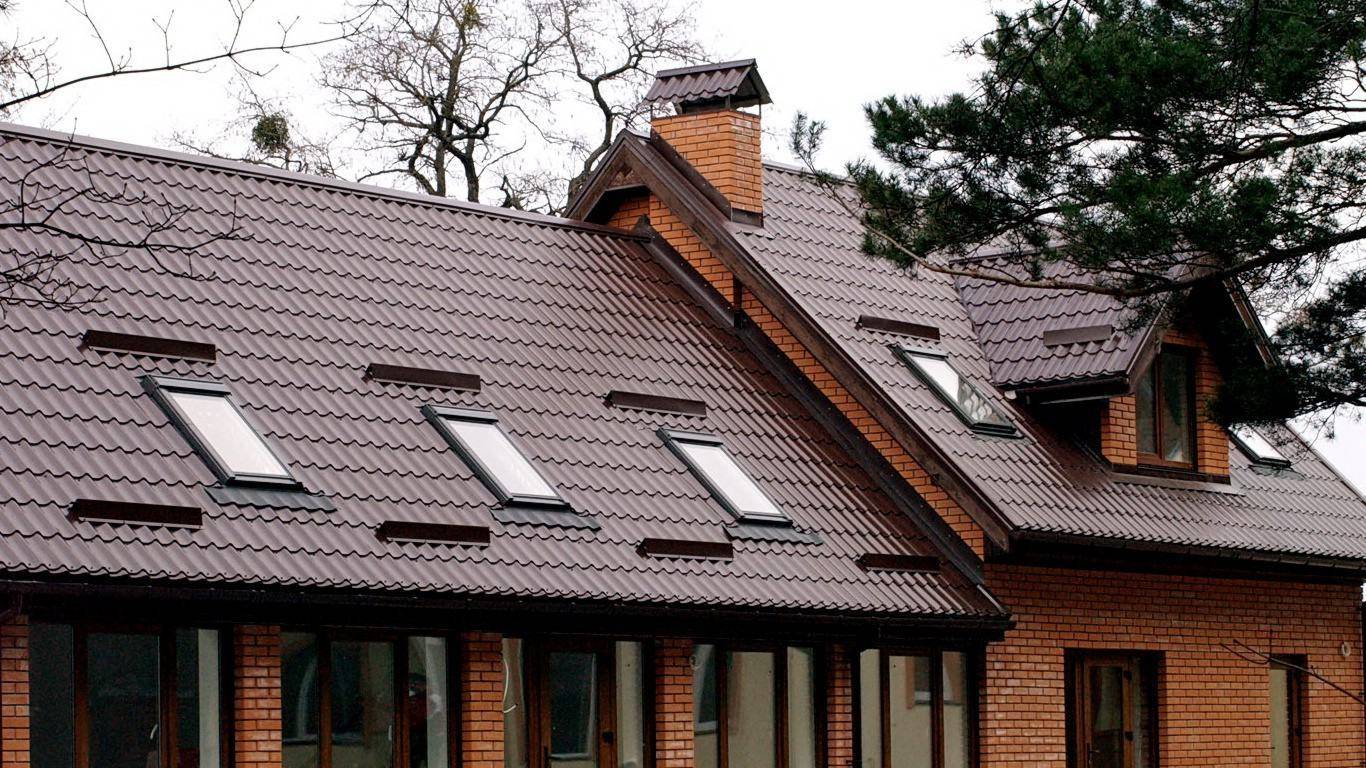

Большинство загородных домов возводятся по современным проектам. В таких постройках мансардные окна выглядят более естественно.
Несмотря на более высокую стоимость, в итоге мансардные окна оказываются более экономными. Их монтаж не требует изменения конструкции кровли, а работы не столь трудоемки.

Вид стеклопакета

Стеклопакет может быть обычным теплосберегающим или безопасным.

Первый вариант универсален. Второй подходит для использования в детских, игровых комнатах. Безопасный стеклопакет оснащён многослойным стеклом триплекс. Оно представляет собой несколько стёкол, которые склеены полимерной плёнкой. Если в такое окно ударят чем-то тяжёлым, стекло разобьётся, но осколки останутся на плёнке.

Также обратите внимание на количество камер. Стандартный стеклопакет однокамерный, он подходит для умеренного климата

Для более холодных регионов рекомендуем использовать двух- или трёхкамерные стеклопакеты. Они сделают ваш дом энергоэффективным — не будут выпускать тепло наружу.

Что стоит учесть при установке окон на мансарде?

Не заполненные откосы на окнах, например из гипсокартона, сослужат плохую службу для избавления вас от уличного шума, звук в пустотах откоса будет вибрировать и из-за этого только усиливаться. Откосы должны быть жесткими, без пустот. И это условие для любых окон, будь то дерево или пластик.

При установке окон для мансарды очень важно чтобы был качественный стеклопакет, фурнитура и грамотный монтаж. Для этого все же лучше обратить к услугам специалиста. Желательно с периодичностью хотя бы раз в год производить смазку фурнитуры и обработать уплотнители маслом или глицерином

Желательно с периодичностью хотя бы раз в год производить смазку фурнитуры и обработать уплотнители маслом или глицерином.

Если пластиковые окна были установлены до проведения грязных работ, проследите чтобы пыль и грязь не забивала фурнитуру, а строительная пена, штукатурка, краска не попали на стекло и раму. Их тяжело будет удалить, при этом не поцарапать поверхность. Лучше до начала работ защитить их какой-нибудь тканью или пленкой.

При монтаже в помещении натяжного потолка используется тепловая пушка, и температура очень сильно повышается, чтобы этим не навредить пластику на окне и в фурнитуре. Чтобы избежать этих неприятностей, лучше заклейте окно вместе с рамой пленкой и сделайте его в положение проветривания.

При установке мансардных окон важно соблюдать полную гидроизоляцию, для этого их обычно оснащают окладом из водонепроницаемого материала, он защитит конструкцию окна от протекания во время дождя. Для более комфортного обзора следует устанавливать нижний край окна не выше одного метра от пола, а верхний не выше 2,20 м от пола. Статья по теме: Как собрать пластиковое окно самому

Статья по теме: Как собрать пластиковое окно самому

Виды мансардных окон

Основные варианты окон в мансарде — это так называемый «скворечник», т. е. вертикальные и наклонные окна. Чтобы установить вертикальное окно в мансарде, к скату крыши крепится особая наружная конструкция с небольшой отдельной крышей. Это позволяет защитить мансардные окна металлочерепицей или другим кровельным материалом. Вертикальные окна устанавливаются по тем же принципам, что и окна фронтонного остекления. Подобного рода мансардные окна выглядят очень красиво, улучшают общий дизайн постройки, но пропускают дневной свет хуже, чем наклонные окна.

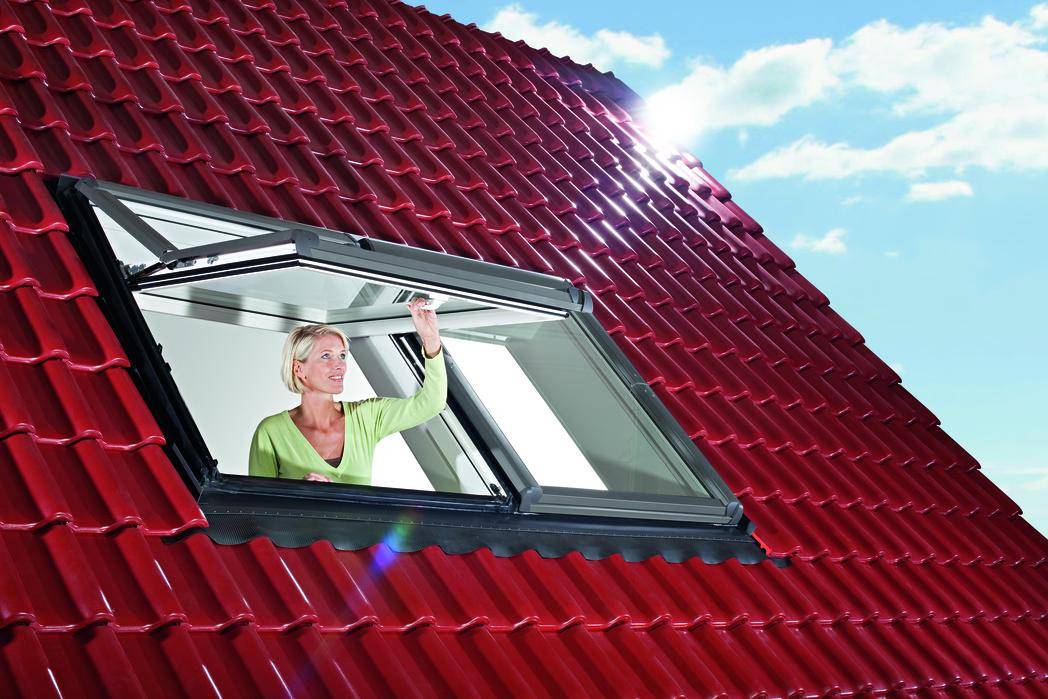

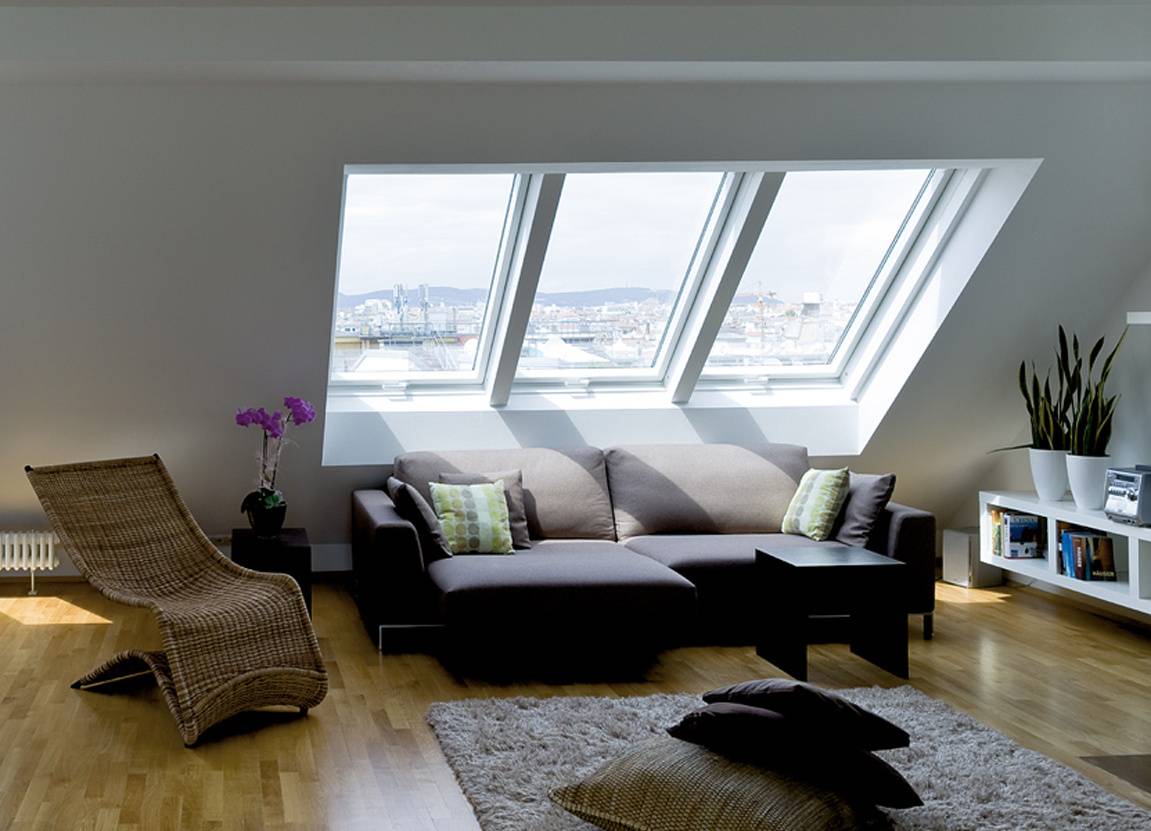

Наклонные мансардные окна монтируются заподлицо, т. е. на линии со скатом крыши. За счет этого пропускаемый поток солнечного света увеличивается на 30% или даже больше. Для наклонных окон используются различные варианты оконных конструкций, изготавливаемых из различных материалов.

Основные материалы, используемые для производства качественных оконных конструкций для мансарды, это:

древесина высокого качества;
поливинилхлорид;
алюминий.

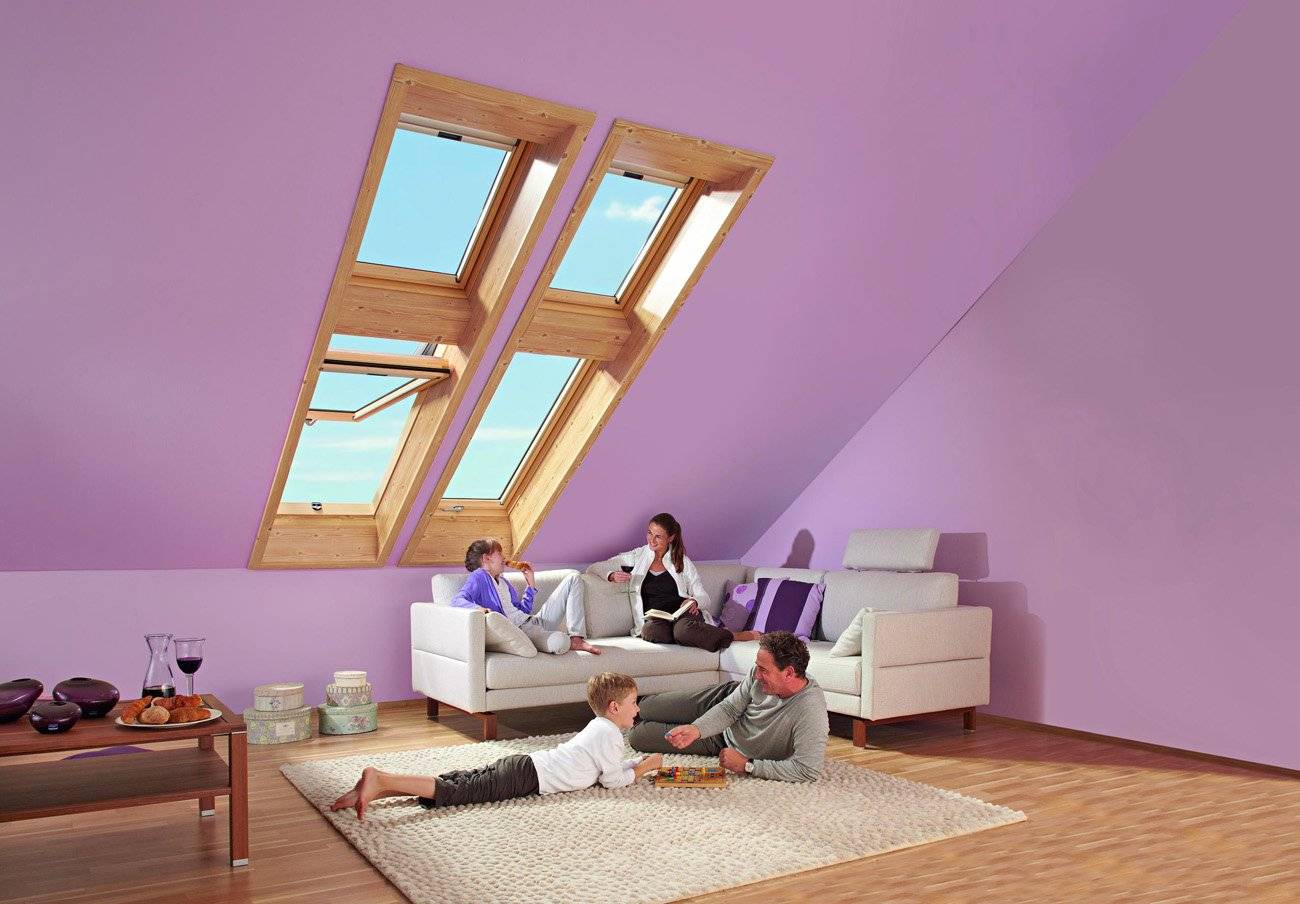

В жилых помещениях предпочтительнее устанавливать деревянные мансардные окна. Это создаст необходимый уют и комфорт в спальне или гостевой комнате. В служебных помещениях с повышенным уровнем влаги — в кухне или в ванной — лучше установить окна из металла или пластика. Эти материалы более устойчивы к постоянному воздействию влаги, чем древесина.

Ремонт

Возникают ситуации, когда хозяева обнаруживают протечки в мансардном окне. Существует несколько причин, приводящих к такому результату:

Неправильная установка окна, повлекшая за собой появление щелей.
Потеря герметичности в процессе длительной или ошибочной эксплуатации – уплотняющая прокладка рассыхается и теряет форму.
Оконный блок изначально имел недостаточное количество уплотнительных контуров.

Восстановить герметичность можно заменой уплотнителя, при этом следует внимательно следить за его ровным прилеганием и надежным креплением. Обязательно проверить, исправен ли механизм открывания и закрывания окон.

Ремонтные работы, которые стали последствием неправильного монтажа или ошибкой при выборе окон, всегда более затратные, чем сама установка. По этой причине к выбору мастеров установщиков следует отнестись очень внимательно.

Если требуется устранять неполадки, связанные с неправильной установкой, то алгоритм действий следующий:

поставить утолщенные уплотнители;
отрегулировать фурнитуру, чтобы не было щелей;
снять элементы, прикрывающие стыки и заделать все имеющиеся зазоры;
проверить правильность установки откосов, и в случае необходимости сделать дополнительное утепление и пароизоляцию.

Существует еще одна проблема, которую следует устранить при обнаружении – конденсат на окнах.

Возникает он при неправильном монтаже, а конкретно, при нарушении установки наружного оклада. Если влага попадает в места соприкосновения кровли и рамы, то возникает плесень на оконном блоке и происходит коррозия металлических конструкций.

Остальные причины неполадки – нарушение технологии создания монтажного шва, неправильный монтаж кровли и отсутствие отопительной батареи вблизи окна. Решить проблему можно частичным или полным демонтажом оконного блока с последующей проверкой тепловизором основных узлов с целью определения мест теплопотерь.

Ширина и высота окна

Длина окна зависит от угла наклона ската. Чем более пологий скат — тем длиннее должно быть окно. Так оно будет пропускать больше света.

Нижняя граница окна обычно находится на расстоянии 120–130 см от пола. Верхняя граница — на высоте не более 220 см. Это стандартные рекомендации.

Ширину окна выбирают в зависимости от шага стропил. Она должна быть на 2–5 см меньше, чем расстояние между стропилами.

Пример: шаг стропил — 100 см. Значит, ширина окна должна быть 95–98 см.

Если ширина окна больше, чем расстояние между стропилами, придётся сделать «рамку» из досок вокруг окна, удалив «лишние» стропила. Это может повлиять на несущую способность подконструкции, поэтому сначала рассчитайте нагрузку.

Если шаг стропил существенно больше, чем ширина окна, выбирайте окно с универсальной системой монтажа. Оно может монтироваться на обрешётку независимо от шага стропил. Такие окна предлагает компания FAKRO.
