Что собой представляет и как производится крепление траншеи?

Устройство распорной системы котлована

Не смотря на все инженерно-технические ухищрения, иногда, особенно для глубоких котлованов в тяжёлых грунтовых условиях и плотной городской застройке, шпунтовое ограждение может оказаться недостаточно прочным для удержания давления грунтовой массы.

На последнем этапе возведения котлована на помощь приходят 2 технологии крепления ограждений.

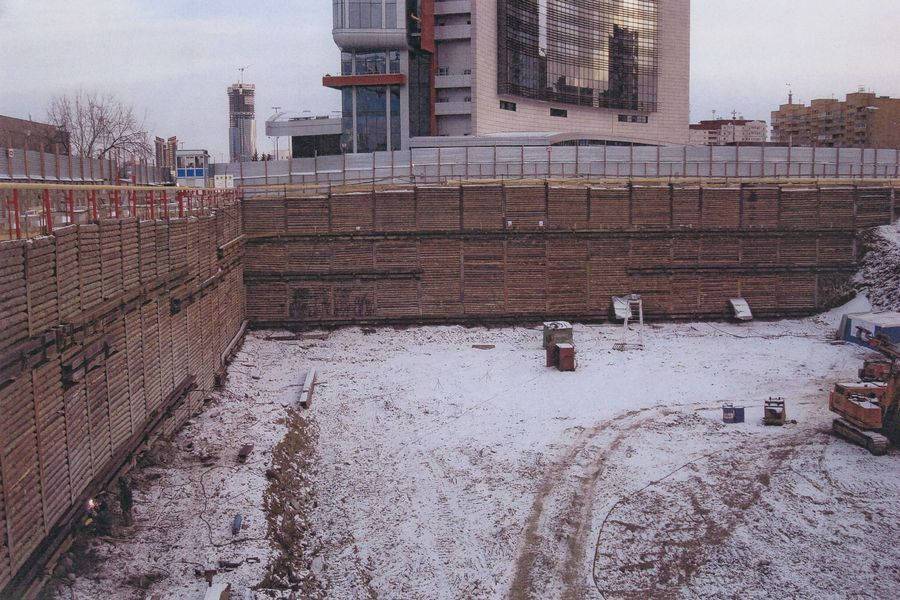

Вид на распорную систему котлована вблизи автомагистрали и соседних строений

Первая из них — распорная система. По периметру устанавливается обвязочный пояс из металлопроката, равномерно распределяющий нагрузку по всему поясу. В пояс упираются распорки — как между противоположными стенками, так и между дном. Все конструкции выполняются в соответствии с точным механическим расчётом и изложены в ППР (плане производства работ).

Но распорная система крадёт внутреннее пространство выемки, которая и устраивалась специально для свободного манёвра в процессе строительных работ. Особо нагруженные конструкции распорных систем создают невероятно стеснённые условия для строителей. Это сокращает производительность и удлиняет сроки сдачи объекта.

Цементанизация при укреплении котлованов

Цементизация откосов котлована считается наиболее надежным способом укрепления, однако данный метод обладает одним существенным недостатком – высокой стоимостью реализации.

Метод цементации используют, как правило там, где соседние здания находятся слишком близко от нового котлована, чтобы исключить вибрационное воздействие на их фундаменты. Хотя для той же цели можно использовать лидерное бурение , с дальнейшим погружением свай шпунтового ограждения. Этот способ почти во всех случаях сводит к минимуму вибрацию при погружении свай.

Для укрепление откосов котлована 2-5 м, а в некоторых случаях и глубже, применение шпунта практичнее, чем цементация: шпунт или шпунтовые сваи после окончания работ можно извлечь и применять повторно.

Обычные шпунтовые ограждения по завершению строительных работ могут быть демонтированы и использованы повторно, либо проданы на вторичном рынке, что позволяет вернуть часть затраченных на нулевой цикл работ средств, тогда как вложения в укрепление котлованов бетонированием являются безвозвратными.

Рис. 1.7

Работы по укреплению откосов котлована посредством цементизации выполняются в следующей последовательности:

  • Производится механизированная выемка грунта на глубину 1-2 ярусов котлована (от 1 до 3 метров) с последующим выравниванием стенок котлована до проектного уклона;
  • На откосах котлована фиксируется арматурная сетка, которая необходима для лучшей фиксации набрызгиваемого бетона на вертикальной поверхности;
  • Выполняется торкретирование стенок бетонным раствором;
  • До полного схватывания бетона проводится бурение горизонтальных либо наклонных скважин (с уклоном до 30 градусов от горизонтали);
  • В пробуренные скважины погружаются арматурные стержни (нагели);
  • Через инъекционные трубы в скважины нагнетается бетонный раствор. Заполнение скважин выполняется без давления, чтобы не деформировать грунт на откосах котлована;
  • Производится торкретирование второго слоя бетона.

Рис. 1.8

Непосредственная цементизация может выполнятся двумя методами – сухим и мокрым:

  • Для сухой цементизации используется специальное компрессорное оборудования. Сухая смесь из песка и цемента поступает в шланг подачи и транспортируется с помощью воздушного потока (скорость потока воздуха составляет 60-65 метров в секунду), при этом сама вода подается на выходе в сопло шланга;
  • Мокрая цементизация выполняется уже готовым бетонным раствором. Сжатый воздух в бетонную смесь нагнетается непосредственно на выходе из шланга, что обеспечивает необходимое разбрызгивание бетона.

Рис. 1.9

Что это такое в строительстве: определение и значение слова

Что означает понятие «котлован»? Котлован — это искусственно выполненное углубление (яма) в почвенном покрове, создаваемое для установки фундамента либо другого типа основания под возводимый объекта.

Базовым нормативным актом для проектирования котлована являются правила СП 45.13330, изданные в 2012 году, вышедшие в России на замену советского СНиП 3.02.01 от 1987 года. Контроль за производством работ по обустройству котлована выполняется с применением СП 48.13330. Организация работ осуществляется по СНиП 3.01.01-85*.

Кроме этого, при сооружении котлована должен применяться ГОСТ 12071 от 2014 года по грунтам и СНиП III-4 от 1980 года по технике безопасности. Также при создании котлованов следует руководствоваться рекомендациями ЕНиР по земляным работам и ГЭСН.

Фото котлована:

Технология монтажа шпунтовых стенок

Устройство шпунтового ограждения выполняется с привлечением строительной спецтехники — копровых установок. Копр представляет собой самоходную машину на гусеничной либо колесной базе, которая укомплектована необходимым для погружения шпунта оборудованием.

Функциональная оснастка копра включает:

  • копровую мачту — стальная направляющая балка опалубки, на которой фиксируется погружающее оборудование и шпунтовая конструкция;
  • погружающий механизм — ударный молот либо вибпропогружатель;
  • лебедочные блоки — для понятия и установки шпунта в исходное положение.

Существует три метода монтажа шпунта: ударная забивка, вибропогружение и статическое вдавливание. В строительной практике наиболее распространен метод забивки — это наиболее эффективная и недорогая технология, однако действующие СНиП запрещают забивать шпунт в условиях плотной застройки, поскольку динамические нагрузки, вырабатываемые молотом в процессе забивки, могут стать причиной деформации и разрушений фундаментов близстоящих зданий.

Вибропогружение — метод, при реализации которого шпунт углубляется в землю под воздействием высокочастотных низкоамплитудных колебаний. Вибропогружатель вырабатывает колебания, которые передаются на зафиксированный в нем шпунт, далее вибрация переходит на контактирующие со шпунтиной пласты почвы, которые под воздействием колебаний разуплотняются, что приводит к углублению шпунта под своим весом и массой давящего на него вибопрогружателя.

Вибропогружение шпунта Ларсена

Устройство шпунтового ограждения котлована выполняется в соответствии с положениями СНиП 3-Б.6-62. Технология выполняется в следующей последовательности:

  1. На объект перебазируется копровая техника, доставляется и распределяется по расходным складам шпунт.
  2. Выполняется разметка шпунтового ограждения в соответствии с проектными данными.
  3. Размещенная на расходном складе шпунтина зацепляется лебедкой копра и подтягивается к точке погружения, производится строповка шпунта, его поднятие и установка в положение для забивки.
  4. Шпунт стыкуется с наголовником погружающего механизма, проверяется пространственное положение конструкции.
  5. В работу включается погружающий агрегат — молот либо вибопрогружатель, под воздействием которого шпунт углубляется в землю до проектной отметки.
  6. По завершению монтажа процесс повторяется. Замок следующей шпунтины стыкуется с пазами погруженной конструкции.

Погружение шпунта выполняется до тех пор, пока вокруг котлована не будет выполнено устройство замкнутого ограждения.

Формула и пример расчета

Для точности подсчетов ключевых показателей потребуется вооружиться специальными формулами.

Расчетная схема устойчивости шпунтового ограждения

Чтобы воспользоваться ими, необходимо учесть такие параметры:

  • надежность и толщину стенок сваи;
  • сопротивление обвязки;
  • коэффициент работы конструкции в почве;
  • устойчивость замков к разрыву;
  • величину горизонтальных нагрузок;
  • радиальное усилие;
  • силу опрокидывающего действия.

Это лишь основные показатели, но есть и другие, которые учитываются индивидуально в зависимости от типа грунта и климатических условий региона.

Техническая информация, которая понадобится при расчетах, для правильной установки шпунтов, приведена в СНиП 3.02.01-87.

Формула прочности стенок, которая поможет избежать их преждевременного разрушения, учитывает такие величины:

  • глубину котлована;
  • вертикальную силу давления грунта;
  • давление почвы при опрокидывании;
  • сила противодействия вращающемуся механизму.

Вычисление выглядит так:

М1 ≤ m/γ * M2, где

М1 ‒ опрокидывающий момент;

М2 ‒ момент удержания или противодействие силе опрокидывания;

m — показатель условий работ (для большинства регионов ‒ 0,95, в местностях со слабой почвой ‒ 0,7);

γ ‒ коэффициент надежности.

Чтобы получить М1, необходимо Еа (эпюрное равнодействующее активное давление) умножить на Са (равнодействующее плечо по отношению к нулевой отметке).

Для вычисления М2 потребуется En (эпюрное равнодействующее пассивное давление) умножить на Cn (равнодействующее плечо по отношению к нулю).

Расчеты выполняются из нижней точки сваи, поскольку на высоте шпунт подвергается действию дополнительных сил.

Правильно рассчитанные показатели ‒ гарантия устойчивости шпунтовой конструкции, ее долговечности и прочности.

Виды шпунтов и их назначение

В зависимости от используемого сырья, технических характеристик выпускаются нескольких типов.

Ларсена

Получили такое название в честь разработчика данной технологии. Это отличная защита объектов от дождевых, подземных вод, обрушения почвы.

На вид ‒ это профиль корытообразной формы. Длина достигает 35 м, ширина ‒ до 80 см, толщина  –  от 15 до 23 мм. По краям находятся замочные элементы.

В зависимости от размеров выпускают модели:

  • Л4;
  • Л5;
  • Л-5УМ;
  • «Омега».

Чаще других используют модель Л5.

Она обладает такими рабочими свойствами:

  • материал ‒ сталь марки СТЗКП либо 16 ХГ;
  • ширина профиля ‒ 42 см;
  • вес 1 п. м ‒ 100 кг, вес 1 кв. м ‒ 217 кг;
  • нормативная прочность ‒ 800 кНм/м.

Сфера применения:

  • возведение гидросооружений;
  • фиксация береговой линии водоемов от сдвигов;
  • установка защитных стенок на свалках;
  • строительство мостов, причалов;
  • предотвращение оползня;
  • защита стройплощадок от грунтовых вод.

Главное преимущество ‒ использование на объектах повышенной сложности. Помимо этого прочность и удобство монтажа.

Порядок работ напоминает монтаж свайного фундамента под забор.

Вибрационный монтаж выполняется навесным модулем, который передает нагрузку к оголовку механизма.

В дополнение применяют осевую технологию, так что свая фиксируется уже в разжиженной почве (получена за счет действия вибрации).

Установка проводится на глубину в соответствии с ранее разработанным проектом.

После погружения первой сваи по очереди вводятся остальные. Замки каждого последующего элемента фиксируются в пазы предыдущего. Чтобы замки легче скользили, их обрабатывают густой смазкой.

На участках с высоким содержанием грунтовых вод особ следят за герметичностью стыков, соединений.

При многоразовом применении (более 20 раз) верхняя кромка профиля деформируется, поэтому ее рекомендуется аккуратно срезать.

Если в процессе установки погруженные сваи искривились, то лучше отрезать часть изделия и продолжить установку рабочих элементов.

Из ПВХ

Отличная альтернатива металлическим сваям. Пластиковые, композитные элементы не нуждаются в смазке, меньше стираются.

Стальные

Общепринятый тип. Применяются многократно, просты в крепеже, транспортировке.

Среди других преимуществ стальных опор:

  1. Прочность и устойчивость к механическим повреждениям.
  2. Удобство демонтажа.
  3. Выбор моделей с разными техническими характеристиками в широком ценовом диапазоне.
  4. Установка вибрационным, ударным способом.

Трубчатые сварные

Установка и эксплуатация осуществляются согласно национальным стандартам ГОСТ Р 52664-2010.

Ограждение из сварных труб возводится на начальном этапе строительства гидротехнических сооружений, жилых зданий. Это надежная защита от непредвиденного обвала грунта, которая обезопасит работников и спецтехнику от повреждений.

Диаметр труб подбирается в зависимости от назначения. Процесс фиксации аналогичен шпунтам Ларсена ‒ соединение замками в пазы.

Среди плюсов:

  1. Возможность использования в качестве несъемной опалубки.
  2. Внутрь трубы можно монтировать швеллера, дополнительные балки.
  3. Удобство установки. Инородные частицы, камни, попадающие внутрь, дробятся.
  4. Многоразовое применение.
  5. Долгий срок службы.
  6. Устойчивость к внешним воздействиям, нагрузкам в разы превышает шпунты Ларсена.

Единственный минус ‒ трубчатые сварные элементы с большим весом обойдутся очень дорого.

Железобетонные

Каждая свая входит замками в пазы предыдущей. Устанавливаются забивным методом оборудованием высокой точности.

Монтируются при возведении мостов, причалов, плотин.

Длина железобетонных свай ‒ до 16 м.

Процесс транспортировки осложняется большим весом и риском повреждения ‒ образованием на поверхности трещин.

Деревянные

В качестве материала для защитных ограждений используется давно. Но с каждым годом теряет популярность, уступая по техническим характеристикам металлу, ПВХ.

На вид ‒ деревянный частокол из бревен, бруса. Допускается делать сборные стенки из доски большой толщины.

Деревянные элементы забиваются в почву. Могут служить временной или постоянной защитой. Не извлекаются из грунта для повторного монтажа в другом месте.

Максимальная глубина забивания ‒ до 6 м. Устанавливаются в 1 или 2 ряда вплотную друг к другу. Ширина между рядами ‒ до 1 м. Минимальная глубина погружения на дно водоема ‒ от 2 м. При погружении на 3‒5 м выполняется заделка зазоров в стенках раствором с концентрацией глины от 15%.

Описание видов

Шпунтовое ограждение имеет вид отдельных элементов, которые собраны в единую конструкцию. В этом случае они могут быть разных видов и отличаться друг от друга не только характеристиками, но и периодом эксплуатации.

Стальной шпунт Ларсена

Шпунт Ларсена применяют при необходимости защиты котлована от земляного обрушения, грунтовой и дождевой воды. Название данной конструкции произошло от имени ее создателя. Данная ограда имеет вид элемента в пространстве с коробчатым сечением и замками по краям. Составные части соединяют фиксаторами, расположенными в листовых пазах.

При использовании данного метода формирования ограды котлована можно решить такие задачи:

  • построить очистное сооружение;
  • защитить строительную площадку от воды;
  • укрепить берег водоема;
  • построить причал или плотину;
  • укрепить грунты, которые склонны к оползням.

Из полимеров

Пластиковые шпунтовые ограды делают из ПВХ и композитов. Это материалы для многократного использования. Зачастую их устанавливают как постоянные элементы ограждений на прибережных территориях. Данный вариант считается экономным, но в то же время не высокопрочным.

Из труб

Помимо профиля, для монтажа ограды котлована используют трубчатый металлический шпунт. Последний представляет собой полые толстостенные трубы с большим сечением. Такие конструкции обладают высокой несущей способностью. Ко всему прочему они довольно устойчивы, поэтому опрокинуть такое сооружение не получится ни у кого.

Сваи из дерева

Деревянное шпунтовое ограждение считается недорогим и практичным вариантом. По прохождении некоторого времени сваи могут испортиться из-за воздействия влаги. Деревянные сваи не рекомендуется использовать в качестве усиливающего каркаса фундамента.

Сваи из железобетона

Железобетонные сваи устанавливают одноразово. Они характеризуются большими энергетическими затратами при монтаже, а также невыгодным демонтажем. Сваи из железобетона могут также применяться как дополнительное укрепление фундамента. Этот вариант считается самым долговечным и в то же время универсальным.

Требования к безопасности проведения земляных работ

Основные требования к безопасности проведения земляных работ определены в Строительных нормах и правилах Российской Федерации “Безопасность труда в строительстве. Часть 2. Строительное производство. СНиП 12-04-2002”, утвержденных в Постановлении Госстроя России от 17.09.2002 N 123.

В соответствии с п. 5.1.1 указанных Строительных норм и правил при выполнении земляных и других работ, связанных с размещением рабочих мест в выемках и траншеях, необходимо предусматривать мероприятия по предупреждению воздействия на работников следующих опасных и вредных производственных факторов, связанных с характером работы:

  • обрушающиеся горные породы (грунты);
  • падающие предметы (куски породы);
  • движущиеся машины и их рабочие органы, а также передвигаемые ими предметы;
  • расположение рабочего места вблизи перепада по высоте 1,3 м и более;
  • повышенное напряжение в электрической цепи, замыкание которой может произойти через тело человека;
  • химически опасные и вредные производственные факторы.

При наличии указанных опасных и вредных производственных факторов безопасность земляных работ должна быть обеспечена на основе выполнения содержащихся в организационно-технологической документации (ПОС, ППР и др.) следующих решений по охране труда:

  • определение безопасной крутизны незакрепленных откосов котлованов, траншей (далее – выемки) с учетом нагрузки от машин и грунта;
  • определение конструкции крепления стенок котлованов и траншей;
  • выбор типов машин, применяемых для разработки грунта, и мест их установки;
  • дополнительные мероприятия по контролю и обеспечению устойчивости откосов в связи с сезонными изменениями;
  • определение мест установки и типов ограждений котлованов и траншей, а также лестниц для спуска работников к месту работ.

С целью исключения размыва грунта, образования оползней, обрушения стенок выемок в местах производства земляных работ до их начала необходимо обеспечить отвод поверхностных и подземных вод.

Место производства работ должно быть очищено от валунов, деревьев, строительного мусора.

Производство земляных работ в охранной зоне кабелей высокого напряжения, действующего газопровода, других коммуникаций, а также на участках с возможным патогенным заражением почвы (свалки, скотомогильники, кладбище и т.п.) необходимо осуществлять по наряду-допуску после получения разрешения от организации, эксплуатирующей эти коммуникации, или органа санитарного надзора.

Производство работ в этих условиях следует осуществлять под непосредственным наблюдением руководителя работ, а в охранной зоне кабелей, находящихся под напряжением, или действующих газопроводов, кроме того, под наблюдением работников организаций, эксплуатирующих эти коммуникации.

В случае обнаружения в процессе производства земляных работ не указанных в проекте коммуникаций, подземных сооружений или взрывоопасных материалов земляные работы должны быть приостановлены до получения разрешения соответствующих органов (п. п. 5.1.2 – 5.1.4 Постановления Госстроя России от 17.09.2002 N 123).

В соответствии с п. п. 20.2 – 20.5 “ПОТ РО 14000-005-98. Положение. Работы с повышенной опасностью. Организация проведения” (утв. Минэкономики РФ 19.02.1998) производство земляных работ в зоне расположения подземных коммуникаций (электрических кабелей, кабелей связи, газопроводов и др.) допускается только с письменного разрешения организации, ответственной за эксплуатацию этих коммуникаций. К разрешению должен быть приложен план (схема) с указанием расположения и глубины заложения коммуникаций.

Осуществляем крепление котлованов более 18 лет!

Производим работы по укреплению стенок котлованов, откосов и грунтовых оснований для:

  • крупных строительных организаций, многоквартирных жилых домов, а также офисных центров с подземными парковками в центре города;
  • промышленных строительных сооружений и зданий (цеха, заводы, объекты инфраструктуры, технические конструкции).

Устройство шпунтового ограждения котлована

Шпунтовое ограждение из стальных свай, деревянной забирки и опорного пояса является самым распространенным способом в нашем регионе. Крепление стенок котлована шпунтом применяется в условиях плотной застройки и относительно прочных грунтах.

Этапы крепления траншеи шпунтом:

  1. 1. Бурение скважин под стальные сваи из двутавра;
  2. 2. Монтаж свай, фиксация отсевом;
  3. 3. Устройство забирки между сваями из бревна;
  4. 4. Устройство опорного пояса из двутавра между стальными сваями.

Укрепление котлована шпунтом может применяться в различных условиях в зависимости от шага между сваями, типа двутавра и дополнительных усилений.

Шпунтовое ограждение из буронабивных свай, представляют собой цельное сооружение из свай, связанных между собой поясом и расположенных вплотную друг к другу. Сваи армируются, конструкция располагается по периметру площадки. Благодаря, прочному основанию площадка защищена от обрушения грунтов.

Этапы устройства ограждения котлованов:

  1. 1. Бурение скважин под сваю;
  2. 2. Установка арматурного каркаса;
  3. 3. Бетонирование сваи;
  4. 4. Устройство опорного пояса из двутавра.

Устройство шпунта применяется для крепления вертикальных стенок котлованов, насыщенных влагой, построенных на рыхлых грунтах или на объектах, расположенных близко от других построек. В дальнейшем может использоваться в фундаменте здания.

Анкерное крепление стенок котлована

Анкерное закрепление представляет собой цепь горизонтальных грунтовых анкеров по периметру шпунтового ограждения для придания ограждению дополнительной устойчивости. Применяются грунтовые анкеры при возведении крупных сооружений с большой глубиной котлована.

Этапы установки грунтовых анкеров:

  1. 1. Бурение наклонных горизонтальных скважин под грунтовые анкера;
  2. 2. Цементация и монтаж канатов под анкер;
  3. 3. Натяжение грунтового анкера с упором в опорный пояс.

Установка грунтовых анкеров рекомендуется для оснований с высоким риском обрушения.

Инъекционное крепление грунта

Особенность технологии заключается в бурении скважин — в отверстия вставляются перфорированные металлические трубы, в которые под давлением подается укрепляющий раствор на основе цемента, смолистой смеси или силиката.

Этот метод применяется при строительстве промышленных и гражданских объектов, а также в подземном строительстве. Идеально подходит для защиты стен котлованов, расположенных на песчаных, лессовых, илистых и глинистых участках.

Свойства, влияющие на сложность работ по копке ямы

Сложность проведения работ по разработке котлована зависит от определенных свойств грунта:

  • Влажность – пропорции масс воды, содержащейся в почве, и твердых включений. Выводится в процентном соотношении: меньше 5% — грунт сухой, свыше 30% — влажный, 5-30% — нормальный. Чем мокрее земля, тем труднее ее вынимать. Исключением из правил будет глина – ее проблематичней извлекать в сухом виде.
  • Разрыхляемость – свойство грунта увеличиваться в объеме в процессе выемки и разработки.
  • Плотность – масса одного кубометра в обычном состоянии. Наиболее плотный и тяжелый грунт – это скальный, легкий – песчаники и супеси.
  • Сцепление – степень противодействия сдвигу. Супесчаный и песчаный грунт имеет показатель от 3 до 50 кПа, суглинки – от 5 до 200 кПа. Отсюда следует, что первый вид легче поддается разработке.

Крепление стен котлована

Крепление вертикальных стен выполняется при строительстве котлованов в неплотных и водонасыщенных грунтах. Крепление защищает не только от обрушения стен выемки, но и препятствует смещению грунта под весом соседних зданий, оберегает их основания от деформаций.

Применяются следующие технологии укрепление стенок:

  • Шпунтирование — шпунтовое ограждение котлована из металлопроката:
    • из труб, с забиркой из доски либо без неё,
    • прокатного профиля, с забиркой либо без неё,
    • специализированного шпунта Ларсена.
  • Железобетонными конструкциями:
    • бурокасательные и буросекущие сваи,
    • стена в грунте.

Все приведённые технологии применяются до рытья котлована. Заглубление ограждения выполняется по периметру выемки строго согласно технологической карты. В определённых условиях выполняется предварительное бурение скважин: обеспечение вертикальности погружения, снижение вибрационных воздействий через грунт на основания близко расположенных сооружений при забивке.

Шпунтовое ограждение из труб с обвязочным поясом из металопроката

Самым ресурсосберегающим методом является погружение шпунта из труб. Этот материал дёшев и обладает высокой оборачиваемостью, то есть возможностью многократного использования. Погружение труб выполняется забивкой копром с дизель-молотом или гидравлической копровой установкой, а также с помощью вибропогружателя. Альтернативный способ — погружение с помощью свайной буровой установки методом вдавливания и ввинчивания.

Забирку устраивают в случае критичного просыпания породы между шпунтинами, из доски толщиной 40-50 мм.

Ограждение котлована из шпунта Ларсена

При необходимости мер водопонижения применяют шпунтовое ограждение из шпунта Ларсена. Каждая из таких шпунтин имеет корытообразный прочный профиль и замковые пазы для жёсткой связи друг с другом. Таким образом можно сформировать прочную и герметичную стену сколь угодно большой длины. Погружение выполняется забивкой или вибропогружением. Шпунт Ларсена, также, как и трубы и прокатный профиль, обычно извлекают после завершения строительства, обратной засыпки, и используют повторно уже на других объектах. Иногда его не извлекают, и тогда ограждение устраивают из специального оставляемого профиля.

Крепление стенок котлована железобетонными конструкциями обеспечивает высокие механические и водоизолирующие свойства будущего основания сооружений. Они также могут служить фундаментом и одновременно стенами подземной части здания.

Крепление стен котлована буросекущими сваями и грунтовыми анкерами

Бурокасательные и буросекущие сваи выполняются методом бурения, армирования и бетонирования диаметром от 400 до 1500 мм глубиной до 45 м. Сначала по периметру котлована подготавливается форшахта — небольшая укреплённая траншея-кондуктор. В ней бурятся нечётные скважины с шагом 0,9 диаметра между боковыми краями скважин. Заполняют бетонной смесью. К тому моменту, когда начинают бурить чётные скважины бетон уже схватился и шнек буровой установки сечёт две соседние нечетные сваи, выполняя скважину для чётной между ними. Затем в скважину погружают заранее подготовленный армирующий каркас, сваренный из специального армирующего прута и проволоки, и бетонируют. В итоге после застывания бетона получается очень прочная монолитная железобетонная стена. На следующем этапе происходит рытьё котлована уже с готовым креплением ж-б стеной.

Технологическая схема устройства стены в грунте, и последующей разработки котлована

Технология «Стена в грунте» обеспечивает высокопрочное ограждение и крепление стен котлована толщиной от 300 до 1200 мм, и глубиной до 60 м. Применяется сложная спецтехника — грейферная установка. Грейфер представляет собой узкий, на ширину стены двухковшевый землеройный инструмент, погружаемый в грунт на жёсткой штанге или подвесе, с гидравлическим или полиспастным приводом. Разрабатываемая траншея защищается от обвала глинистым бентонитовым раствором. По достижении проектной глубины в неё погружается армокаркас и заливается бетон, который вытесняет глинистый раствор, который в свою очередь собирается в резервную ёмкость для дальнейшего использования. Разработка ведётся участками (захватками) через одну. Второй очередью разрываются промежуточные захватки и получают монолитную стену. После того, как бетон наберёт прочность можно проводить копку котлована.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
