Как происходит копка траншеи экскаватором под фундамент?

Порядок работ по устройству фундаментной ленты

Заливка фундамента:

Этапы	Комментарий
Расчистка	Территорию очищают от старых построек, ненужных кустарников и деревьев, полностью снимают плодородный слой грунта.
Геодезические работы	Если в доме предусмотрен цокольный этаж, фундаментная лента сооружается в котловане. В домах без подвалов, особенно на фундаменте мелкого заложения, разрабатывают не котлован, а траншеи. И в том, и в другом случае разбивка контура выполняется в соответствии с чертежом, в котором прописаны размеры фундаментов. Для этого сначала определяют основные оси здания и закрепляют их на обноске. Затем выносят проекцию контуров опорной части, закрепляя её забивными стульчиками с натянутыми по ним двойными рядами бечёвки. Именно по ним и будет ориентироваться экскаваторщик.
Нарезка траншей	Копать начинают от угла здания, постепенно продвигаясь по контуру будущих стен. Глубину контролируют, время от времени опуская в выработку вехи. Иногда при копке глубоких траншей приходится укреплять щитами осыпающиеся стенки.
Устройство насыпных слоёв	Толщина насыпных слоёв тоже определяется расчётом. При строительстве одноэтажного частного дома предусматривается подушка из крупнозернистого песка высотой 15 см, насыпаемая слоями по 5 см, с обязательной проливкой и утрамбовкой каждого. На нестабильных грунтах поверх песка насыпают ещё и 10 см щебня — либо эти материалы просто смешивают, так же послойно уплотняя.
Установка опалубочных щитов	После того, как дно траншеи полностью подготовлено: дно отсыпано и утрамбовано, монтируют опалубку. На картинке инвентарная, многоразового использования. Одноразовая сбивается из обрезной доски, соединяемой брусками или стальными уголками. Чтобы стенки не деформировались, их укрепляют подпорками. Рекомендуем прочесть: как залить ленточный фундамент без опалубки.
Армирование	На следующем этапе из арматурных стержней толщиной 10-12 мм собирают пространственный каркас, конструкция которого определяется расчётом. Чтобы под ним образовался защитный слой бетона, каркас устанавливают на специальные подставки-стульчики.
Бетонирование	Далее внутрь опалубки заливают бетонный раствор класса В20. Как и в случае с насыпными слоями, делается это послойно, с уплотнением бетона путём штыкования или вибрирования. Верх заглаживают правилом или кельмой, выравнивая по маякам на опалубке, или торцам вдавленных штырей нужной длины. Затем поверхность железнят сухим цементом и оставляют ленту для затвердевания.

В каких случаях уместно применение экскаватора

В каждом строительном проекте подбор спецтехники происходит индивидуально, с учетом многочисленных факторов. Так, применение экскаватора возможно, если:

• это позволительно типом почвы или ее временным состоянием (отсутствие размытости и болотистых подтоплений);
• окружающие объекты застройки позволяют разместить крупногабаритную или малогабаритную спецтехнику;
• глубина траншеи достаточно велика, чтобы создавать ее вручную;
• в месте будущей траншеи отсутствуют инженерные коммуникации, которые могут быть повреждены ковшом экскаватора.

Наша компания предлагает разработку траншеи экскаватором

с учетом всех важных особенностей проекта. На итоговую стоимостьрытья траншеи экскаватором в Москве влияет: сложность предстоящих работ, необходимость утилизации отходов, количество задействованной техники, срочность выполнения задачи. Исходя из этих требований, мы можем предложить крупногабаритную технику, мини-экскаваторы или агрегаты с многофункциональным навесным оборудованием. Все заказы по аренде оформляются договором, в котором прописаны и защищены все условия контракта. А вся спецтехника имеет полный пакет разрешительной документации.

Размеры траншеи

Габариты траншеи и котлована напрямую зависят от проектных размеров фундамента. Размеры траншеи в любом случае будут больше. Для устройства фундамента необходимы щиты опалубки и возможность их сборки и демонтажа; место, чтобы можно было выполнить гидроизоляцию. Для монтажа щитов опалубки хватит и по 200-300 мм с обеих сторон от разметки фундамента. Для устройства гидроизоляции ширину траншеи увеличивают на 600-700 мм с наружной стороны.

При копке траншеи под ленточный фундамент ее глубину увеличивают на 350 мм – для устройства подушки из щебня и песка. Если почва под фундаментом рыхлая, то стенки траншеи придется делать с небольшим уклоном. В легких сухих почвах отклонение от вертикали может составить до четверти глубины ямы. В сыпучих песчаных грунтах – до половины высоты (т.е. до 30°).

Техника безопасности при рытье траншеи экскаватором

Требования безопасности установлены положениями СНиП 12-03-2001 и 12-04-2002. Охрана труда рабочих обеспечивается за счет предоставления средств индивидуальной защиты, проведения мероприятий по коллективной защите и устройства санитарно-бытовых помещений. Необходимо также обеспечить соответствие условий труда действующим нормам. До начала работ проводятся основные мероприятия, направленные на обеспечение их безопасности:

1. Персонал проходит обучение и инструктаж.
2. Комиссией принимаются зачеты по правилам безопасности труда.
3. Выдаются средства индивидуальной защиты.
4. Объект оборудуются средствами пожаротушения.

Спецтехника размещается на площадке таким образом, что остается достаточное пространство для маневрирования на безопасном расстоянии и достаточный обзор рабочей зоны. Составляется и соблюдается график движения техники по объекту. Исправность машин проверяется перед началом каждой смены.

Машинистам экскаватора запрещено:

• работать на неисправной машине;
• устранять неполадки во время работы;
• покидать машину с работающим двигателем;
• допускать в кабину экскаватора посторонних лиц.

Во время работы экскаватора на площадке не допускается проведение других работ со стороны забоя, рабочие должны находиться на расстоянии не ближе 5-ти метров от радиуса действия машины. Если на площадке одновременно работают два бульдозера, то расстояние между ними должна составлять не менее 10-ти метров.

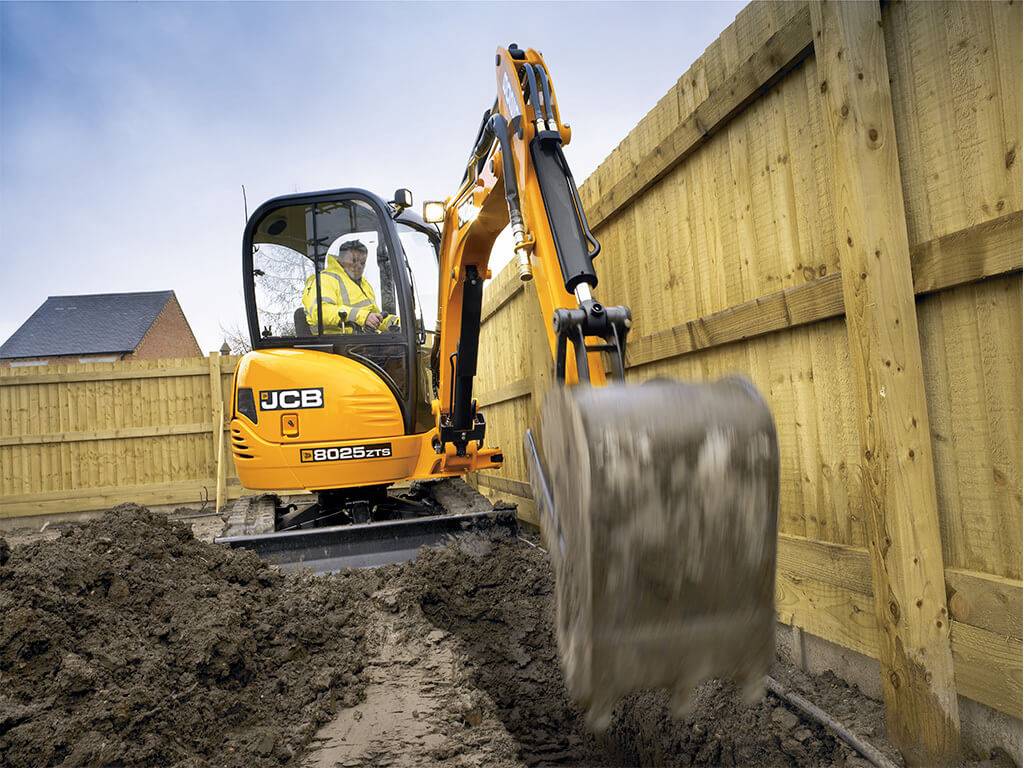

Рытье траншей мини-экскаватором

Малогабаритная спецтехника позволяет механизировать выполнение земляных работ на объектах средней и большой площади. Выкопать траншею мини-экскаватором – эффективное решение на земельных участках, где требуется выемка грунта глубиной до 2,5 м при ширине канала от 0,3 м. Кроме того, применение спецтехники оптимизирует сроки выполнения работы, обеспечивая высокое качество и точность копки, а также возможность быстрой обратной засыпки после установки опалубки, закладки труб или кабелей.

Стоимость копки мини-экскаватором

Цена механизированной копки траншеи зависит от объема работы. Минимальная стоимость составит 20 000 рублей. Она включает 8-часовую рабочую смену экскаватора (12 000 рублей) и его доставку на объект (8 000 рублей). Однако это значительно меньше, чем стоимость копки траншей вручную.

За 8 часов мини-экскаватор выкапывает 60 м3 грунта. Это 150 погонных м траншеи глубиной 1 м и шириной 0,4 м. Таким образом, стоимость 1 м3 разработки земельного участка механизированным способом составляет 300 рублей. Это в 2,5 раза дешевле, чем минимальные расценки землекопов – 800 рублей за 1 м3, которые возрастают в зависимости от погодных условий. При большем объеме работ цена за траншею становится еще ниже: вы оплачиваете доставку один раз, а работать она может в три смены.

Рытье котлованов под столбчатый фундамент

Котлован под столбчатый фундамент обустраивается в виде неглубокой траншеи (до 0,5 метра) отрытой по границам фасада строения. Причем на дне траншеи обустраивают особые выемки – шурфы, предназначенные под монтаж угловых и промежуточных столбов.

Сам процесс разработки котлована под столбчатый фундамент выглядит следующим образом:

• С участка снимают слой плодородной почвы, заглубляясь на 20-30 сантиметров вглубь грунта.
• По размеченным краям отрывают полуметровую траншею, шириной в 70-100 сантиметров.
• На дне траншеи, от углов, с шагом в 1,5-2 метра роют 0,5-метровые шурфы (0,5х0,5 метра) – сюда зальют подошву под будущие столбы.

Глубину шурфов контролируют вехами. Отобранный грунт складируют внутри периметра траншеи – он уйдет на подсыпку внутренних пазух фундамента.

Ну а в случае строительства свайного фундамента никакой котлован не нужен. Сваи монтируют в скважины, высверленные механическим или ручным буром. И эта особенность процесса свайного строительства фундаментов относится к неоспоримым технологическим преимуществам данного типа оснований.

https://youtube.com/watch?v=YCcDokz_pfI

Зачем нужно производить зачистку дна?

Зачистка дна котлована необходима для выравнивания земляной поверхности до создания ровной и прочной площадки, на которой будут размещаться фундаментные конструкции. На этом этапе устраняются высотные перепады земляного основания и места излишне рыхлого грунта, где при уплотнении возможна глубокая просадка почвы.

Механизированная выемка грунта землеройными машинами постоянно контролируется нивелирами. Когда до проектной отметки остается 100 – 200 мм выемку грунта механизмами прекращают. В дальнейшем подготовку основания производят доработкой грунта и зачисткой дна до проектной отметки вручную или механизированно с привлечением специальной строительной техники.

Какими технологиями можно производить?

Зачистка земляного котлована выполняется ручным или механизированным способом: бульдозерами –планировщиками, экскаваторами или скреперными машинами. Выбор способа планировки нижней площадки выемки зависит от следующих факторов:

Размеры котлована и объем предполагаемой выемки. На небольших площадях с незначительным количеством недобранного грунта лучше всего применять ручную зачистку.В этом случае начинают дочищать основания по одной из главных осей, постепенно перемещаясь по котловану

Во время проведения работ важно ориентироваться на контрольную отметку, нанесенную на деревянный колышек.Для простейшего контроля зачистки основания до проектного горизонта рекомендуется натянуть между двумя противоположными колышками стальную проволоку или прочную нить из полиэстера. Мерной лентой строительной рулетки через 1 – 2 метра делают замеры глубины зачистки. Таким образом выполняется зачистка дна ручным способом одним человеком.При выполнении работ двумя или тремя рабочими, площадка разбивается на равные смежные площадки и проводится послойная зачистка основания

На больших площадях и значительных объемах выемки недобранного грунта рекомендуется применять механизированный способ доработки земляных масс

Таким образом выполняется зачистка дна ручным способом одним человеком.При выполнении работ двумя или тремя рабочими, площадка разбивается на равные смежные площадки и проводится послойная зачистка основания. На больших площадях и значительных объемах выемки недобранного грунта рекомендуется применять механизированный способ доработки земляных масс.

Стесненность котлована. Если горизонтальная площадка земляного основания здания размещена на сложном рельефе, соприкасается с другими зданиями сооружениями или особо ценными архитектурными памятниками, зачистка выполняется исключительно ручным способом.

Категория грунта. На мягких грунтах планировку земляного основания выполняют бульдозерами и мини-бульдозерами. Во время выполнения работ бульдозер от крайнего откоса передвигается по спирали, перемещаясь по направлению к осевой линии выемки от земляного откоса. Движение механизма поступательно-челночное, с чередованием рабочей проходки вперед и обратным холостым.Вид фундамента и глубина его заложения. Если проектом предусмотрено устройство монолитного плитного фундамента, размещаемого по всей площади котлована, для его зачистки отлично подходит механизированный способ планировки бульдозером или легким экскаватором с прямой лопатой.Широкие траншеи, подготовленные для ленточных фундаментов, зачищают вручную или экскаватором, постоянно контролируя уровень срезки почвы до проектной отметки. Выемки под столбчатые фундаменты обычно зачищают вручную, механизированный способ практически не применяется.
