Как выбрать счетчик электроэнергии для частного дома или квартиры

Класс точности

Показатель отображает возможную погрешность прибора и выражается в процентах. Индукционные счетчики в большинстве случаев имели класс 2,5. Тогда как электронные приборы обычно имеют более высокий класс – 2, 1, 0,5 и выше, вне зависимости от того, какой счетчик электроэнергии – однотарифный или двухтарифный выбирать.

Класс точности можно посмотреть как на самом приборе, так и в технической документации. Обычно он имеет вид пиктограммы в виде цифры, заключенной в кружок.

Очевидно, что чем класс точности выше, тем прибор дороже. И тут необходимо понимать еще одну важную тонкость. Часто работники электросетей требуют приобретения прибора с высокой точностью, например, 1 или даже 0,5. Это не обосновано, имеется постановление правительства № 442 от 04 мая 2012, которое определяет, что для частных потребителей в многоквартирных или частных домах устанавливается класс точности 2 или выше. Класс 1 требуется только при условии, что нагрузка в системе выше 670 кВт, что в таких условиях практически невозможно.

В том же постановлении указано, что если имеется установленный измерительный прибор с более низким классом точности, то он подлежит замене только по истечении срока межпроверочного интервала или выходе его из строя. Таким образом, требования работников заменить счетчик на более точный является незаконным.

Лучшие трехфазные счетчики электроэнергии

Однотарифный ОУ

Меркурий 231 АМ-01 – коммерческая модель для учета динамичной электроэнергии в 1-у сторону – отсчет ведется механическим устройством в 3-х или 4-звеньевой сети переменного тока. Функционирует как самостоятельно, так и в системе АСКУЭ.

Характеризуется: классом погрешности 1,0, напряжением 3*230/400 В, током 5(60) А, колебанием температуры от ‒40 до +55 °С, периодом времени между поверками 10 лет. Независимо от фазировки барабан вертится только в сторону увеличения.

Удобство считывания показателей обеспечивается светодиодным индикатором. Учет энергии осуществляется только в 1-тарифном режиме. Крепление осуществляется с помощью DIN-рейки.

Достоинства:

• соответствие всем необходимым стандартам;
• простота установки и удобство эксплуатации;
• малые габариты, сравнительно небольшой вес, точность, надежность;
• гарантийный срок – 26 месяцев.

Недостаток:

сравнительно небольшой срок для поверки.

Хороший аппарат, четко выполняющий свою работу – согласно инструкции. Сбоев не происходит – существенных нареканий со стороны пользователей нет.

Однотарифный ЖКИ

Энергомера СЕ300 R31 043-J – модель с жидкокристаллическим экраном класса точности 0,5s; 1,0. Предназначена для измерения потребляемой электроэнергии в 3- или 4-канальных нитях переменного тока в 1-ом либо 2-х направлениях.

Подсоединение может осуществляться как непосредственно, так и через трансформатор. Характеристики: напряжение – 3*230/400 В (3*57,7/100 В); температура работоспособности – от ‒40 до +60 °С; крайние значения силы тока – 5/10÷60/100 А.

Счетчик выделяют следующие особенности: световой индикатор функционирования, высокая чувствительность к нагрузкам, защита от запрещенных манипуляций с электричеством, минимальное энергопотребление на собственное обеспечение. Для установки на «посадочное место» предусмотрена DIN планка.

Достоинства:

• высокая устойчивость к электромагнитным, атмосферным и физическим воздействиям;
• учет может вестись как в одном, так и в двух направлениях;
• использование в режиме эксплуатации оптического интерфейса;
• надежность, удобство и простота эксплуатации;
• гарантийный, межповерочный и общий сроки составляют, соответственно, 4, 16, и 30 лет.

Недостаток:

дорого.

Большинство пользователей положительно оценили прибор – если его правильно смонтировать и при эксплуатации придерживаться инструкции, будет служить долго.

Многотарифный ЖКИ

Меркурий 231 AT-01 – универсальная модель коммерческого предназначения, цель которой – учет активного электричества в 1-м направлении. Показатели снимаются с сети переменного тока, состоящей из 3-х или 4-х проводов.

Рабочие характеристики: отклонения точности в процессе измерения – 1,0; напряжение по номиналу – 3*230/400 В; возможный скачок силы тока – с 5 до 60 А; допустимые температурные колебания – от ‒40 до +55 °С.

Существует количество тарифов – от 2 до 4, сезонов – 12. В аппарате существуют две защиты: 2-уровневая от доступа к информации и памяти от искажения коэффициентов метрологии. В комплекте для установки предусматривается удобная DIN-планка. Согласно паспорту поверка должна осуществляться каждую 10-летку.

Достоинства:

• 16 суточных зон; 2 режима функционирования – автономное или в комплексе с АИИС;
• на ж/к индикатор выводится и по коммуникации IrDA передается вся информация, которая накопилась за последние 11 месяцев;
• наличие защиты от хищения энергии, присутствие журнала последовательности событий;
• регулировка нагрузки через УЗО, автоматическая самодиагностика, электронная печатка;
• надежность, эстетичный внешний вид, адекватная цена.

Недостаток:

измеряется исключительно активная энергия.

Данный прибор не считывает реактивную энергию, но является 1-м из лучших в своем классе. Отличается сравнительной простотой и возможностью прямого подключения.

Это интересно: Маркировка щеток для электродвигателей и основные виды электрощеток — разбираемся по пунктам

Из истории

С первыми опытами над электричеством, которое смогли как-то «усмирить» встала задача, как эту силу измерить и подсчитать. Первые шаги в этом направлении сделал сначала Андре Ампер которой смог определить понятие – сила тока, а немного позже другой ученый, Георг Ом вывел своей знаменитый закон определяющий зависимость между напряжением и током.

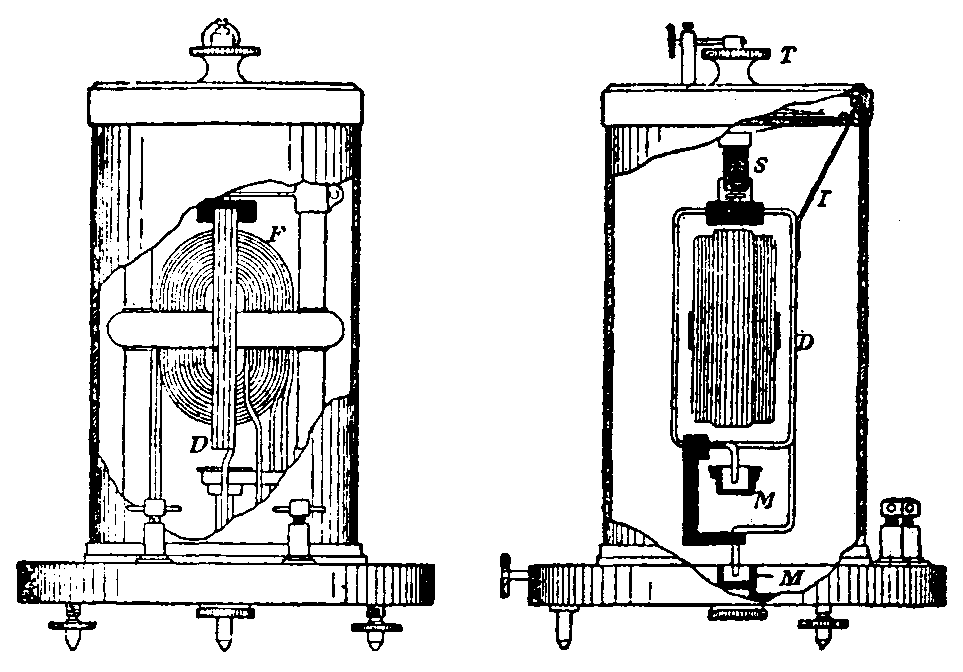

Первый же счетчик, придуманный Томасом Эдисоном, был гальванического типа. Он содержал ячейку с гальванической жидкостью, в которой помещалась токопроводящая пластинка. Ее взвешивали до установки в ячейку и после того, как какое-то время через нее пропускали ток. Разница веса была показателем потребленной электрической мощности. Естественно, что такой счетчик был очень дорогим, неудобным, самое же главное — бесполезным для пользователя, ведь гальваническая ячейка была опечатана. Поэтому ряд инженеров, компаний работали над счетчиком, который смог с большей точностью, визуально, демонстрировать расход электричества.

Этого смогла добиться компания Westinghouse, инженер которой Оливер Шелленбергер в 1894 году создал первый индукционный счетчик электрической энергии. Примерно до 1980 года он, совершенствуясь, повышая точность, становясь меньше, работал все по тому же индукционному принципу, пока на смену ему не пришел счетчик гибридный. «Продержался» он, правда, недолго уступив место счетчикам электронным.

Типы счетчиков

По принципу действия счетчики подразделяются на:

• Индукционные счислители или как их еще называют, механические;
• Электронные, в которых подсчет расхода электричества осуществляется при помощи микроконтроллера;
• Гибридные, сочетающие механический и электронный тип.

Кроме этого они подразделяются на:

• Работающие от постоянного тока (промышленные);
• Однофазные – распространенные в городских домах;
• Трехфазные – для сети 380 вольт, используемые, как правило, за городской чертой.

Но чтобы понять преимущества, недостатки отдельных аппаратов и решить, какой лучше поставить в квартире, а какой на даче, следует внимательно ознакомиться с принципом их действия.

Установка счетчика электроэнергии

Необходимо учитывать такие нюансы процедуры:

1. Подключение счетчика электроэнергии нужно выполнять в сухом месте с достаточным свободным пространством для снятия показаний.
2. Монтировать оборудование нужно на твердую, устойчивую поверхность.
3. Высота крепления устройства должна быть в пределах 0,8-1,7 м.
4. От оконных и дверных конструкций прибор должен находиться на расстоянии как минимум 0,5 м.
5. Для установки счетчика нельзя использовать поврежденные провода.
6. Если есть «фаза» и «ноль», соответствующие провода должны иметь отличия – разный цвет, маркировка и так далее.
7. Прибор должен быть установлен ровно.

https://youtube.com/watch?v=1t7_Tiw0gpI

Способы установки (монтаж) электросчетчика в щит

Дальше, определяемся с тем, как электросчетчик для квартиры, дома будет установлен в электрощите, прежде всего – это зависит от самого электрощита, если конструкция электрощита позволяет, то выбираем электросчетчик для квартиры, дома, который устанавливается на дин-рейку:

Если у вас электрощит другой конструкции, электросчетчик для квартиры или частного дома может быть установлен на монтажную панель в щите:

Обычно, электросчетчик для квартиры или частного дома в первом варианте, устанавливается внутри помещения, а во втором варианте в вводно-распределительных устройствах (ВРУ), щитах учета и т.д. на улице, но бывает и по-разному, в зависимости от ситуации.

Требования постановления 442 о замене счетчиков электроэнергии

Постановление 442 направлено на усиление контроля за рынком продажи электроэнергии. Документ повышает требования к классу точности приборов учета, используемых в квартирах и частных домах гражданами РФ.

Установленадлительность межпроверочного интервала равная шести годам. Если прибор учета не соответствует определенным требованиям, после первой же поверки будет вынесено предписание о его замене.

Такие нормативные требования направлены на повышение уровня безопасность при потреблении электроэнергии. При этом замена счетчиков должна производиться за счет потребителя. Такое требование установлено статьей 221. В некоторых случаях замена может быть произведена за счет средств муниципальной службы, о чем стоит узнать у представителей организации энергосбыта.

Постановление 442 определяет порядок замены приборов учета

Сроки эксплуатации электросчетчика в квартире

Эксплуатационный срок службы отражается в техпаспорте конкретного прибора. При соблюдении рекомендаций производителя и правильной настройке любой счетчик будет правильно подсчитывать количество израсходованной электроэнергии. Именно поэтому на протяжении всего срока эксплуатации электросчетчика в квартире отражаемые на табло значения можно считать достоверными.

Современные устройства способны прослужить 25÷30 лет. В техническом паспорте отображается дата первой поверки, которая выполнялась на заводе-производителе. Отсчет производится с данной даты. По истечении срока службы счетчик подлежит обязательной замене.

Плановая поверка прибора зависит от его класса точности. Если прибор:

• первого либо второго класса, поверка производится каждый 16 лет. При обнаружении нарушений эксплуатации либо превышении погрешности выше нормативного значения оборудование подлежит замене. После повторной проверки через 32 года с начала эксплуатации наступает срок замены электросчетчика в квартире;
• класс точности 2,5. Замена производится после ближайшей поверки.

Счетчики с точностью 2,5 подлежат обязательной замене

Список документации для замены электросчетчика

Процедура замены прибора учета в многоквартирном доме включает следующие этапы:

• подача заявления в организацию энергосбыта;
• подготовка необходимого пакета документов;
• составление акта;
• поверка электросчетчика;
• опломбирование счетчика с составлением соответствующего акта.

В заявлении следует привести следующую информацию:

• дату и место, где оформляется документ;
• имя и контактная информация заявителя;
• адрес, по которому располагается прибор учета;
• требований к типу и характеристикам нового счетчика электроэнергии. Если в дом подведено напряжение 380 В, потребуется трехфазный двухтарифный счетчик, позволяющий производить учет потребленных киловатт по двум тарифам;
• номер и дату заключения договора электроснабжения.

Как поменять счетчик электроэнергии в квартире? Предоставить стандартный пакет документов, в который входит:

• документ, подтверждающий личность собственника квартиры.
• если подачу заявления осуществляет другое лицо, вместе с документом, подтверждающим личность, предоставляется доверенность, оформленная по всем правилам;
• паспорт, в котором отмечена информация о месте регистрации.

Полученные документы анализируются представителями энергосбыта. Если выносится положительное решение, в момент, когда будет производиться установка счетчиков электроэнергии в квартире, составляется акт замены, который будут должны подписать исполнитель и заявитель. В нем приводится:

• адрес, по которому будет производиться замена прибора учета;
• место установки;
• технические характеристики счетчика, который подлежит замене (тип, номер, дата производства, текущие показания);
• технические характеристики нового счетчика;
• дата установки;
• информация об организации энергосбыта, сотрудники которой производили замену.

Для замены следует подготовить пакет документов

Какой счетчик электроэнергии лучше поставить в квартире: правила выбора

Сегодня производители предлагают большой ассортимент приборов учета для квартиры, каждый из которых имеет свои особенности и преимущества. При этом мало кто знает, как выбрать электросчетчик для квартиры, чтобы он полностью удовлетворял требованиям. Предлагаем познакомиться с основными критериями и правилами выбора подходящего устройства.

Выбрать счетчик бывает очень сложно

Какой выбрать электросчетчик для квартиры по количеству фаз

Производители предлагают одно и трехфазные приборы учета. Решая, какой выбратьэлектросчетчик, следует учитывать место будущей установки. В квартире, как правило, монтируется однофазная сеть, подающая напряжение 220 В при максимальной нагрузке 10 кВт. Именно поэтому в квартирах, на дачах и в частных домах чаще всего устанавливается однофазный прибор. Если дом подключен к трехфазной сети с подачей напряжения 380 В, то выбор делается в пользу трехфазной модели.

Количество фаз зависит от напряжения сети

Какой класс точности должен быть у электросчетчика

Погрешность измерения имеет любой прибор учета. Это обязательно сказывается на точности показаний. Как следствие, при одинаковом количестве потребленных киловаттов показания электросчетчиков могут отличаться, если они относятся к различным классам. Отклонение от реального значения составляет несколько процентов.

У оборудования бытового назначения, устанавливаемого в квартирах, среднее отклонение составляет 2 %. Это означает, что если потребителем было потреблено 100 кВт, на табло счетчика будет отображаться значение от 98 до 102 кВт.

Класс точности прибора размещается на передней панели в кружочке. Его значение равно погрешности измерения. Кроме приборов 2 класса точности, допустима установка устройств, имеющих точность 1; 0,7 либо 0,5. Однако их покупка обойдется намного дороже.

Класс точности приведен на передней панели в кружочке

Какой поставить счетчик на электроэнергию по количеству тарифов

Современные модели позволяют производить оплату за потребленную электроэнергию по различным тарифам. Они могут быть:

• однотарифными, позволяют выполнять оплату по единому тарифу для любого времени суток. Все индукционные модели являются однотарифными;
• двухтарифными. Стоимость зависит от времени суток. Однофазный двухтарифный счетчик позволяет оптимизировать затраты. Тариф Т1 установлен для электроэнергии, потребляемой с 7 до 23 часов, Т2 – с 23 до 7-00;
• многотарифными. У таких приборов может три и более тарифа. Ночной, соответствующий времени с 23 до 7-00, пиковый, приходящийся на максимальную загрузку сети с 7 до 9 и с 17 до 20 часов, а также полупиковый, приходящийся на оставшееся времени.

Двухтарифные приборы позволяют вести дифференцированный учет

Типы счетчиков электроэнергии по силе тока

Каждый прибор учета рассчитан на определенный номинальный ток. Для однофазных моделей данное значение находится в диапазоне 5÷80 А, у трехфазных – 50÷100 А. Данный диапазон является условным и зависит от конкретной модели.

При выборе устройства следует ориентироваться на характеристики кабеля, используемого для подвода электроэнергии в квартиру. Превышать силу тока, на которую рассчитан кабель, не имеет смысла.

Сила тока большинства моделей может меняться в широком диапазоне

Статья по теме:

Однофазные счетчики электроэнергии

Нева 103 1SO

Однотарифный ОУ

Нева 103 1SO – прибор прошедший сертификацию механического типа с 7-разрядным устройством отсчета.

В комплект входит стопор обратного хода, шунт, индикатор светодиодный, клеммы винтовые. Корпус прибора выполнен из серого пластика. Монтируется с помощью DIN-рейки. Качественные защелки помогают установить его легко и быстро. Счетчик удовлетворяет требованиям профессионалов и потребителей. А также соотношение цены, качества и эффективности — отличное.

Достоинства:

• Корпус нельзя разобрать, монтажная защелка очень прочная;
• Небольшой размер и вес;
• Цифры хорошего размера, что не затрудняет их чтение;
• Точные показания;
• Качественное крепление проводов;
• Бюджетная стоимость;
• Действительный срок службы – 30 лет.

Недостатки:

Несовпадение мигания со щелчками индикатора приводит к путанице.

Средняя цена — 425 рублей.

Меркурий 201.8

Однотарифный ЖКИ

Меркурий 201.8 – прибор современной модификации с 7-разрядным жидкокристаллическим экраном. Отличается повышенными эксплуатационными данными.

Выделяется среди других моделей наличием модульного корпуса, винтовых клемм и измерительного преобразователя тока. Крепится при помощи DIN-рейки. Установлена светодиодная подсветка, что позволяет снимать показания и при плохом освещении. Модель относительно новая и она только начинает зарабатывать лидирующие позиции.

Достоинства:

• В комплекте шунт и защелка-фиксатор;
• Небольшой вес;
• Компактные размеры;
• Легко монтируется;
• Прочный корпус;
• Класс точности – высокий;
• Бюджетная стоимость;
• Срок эксплуатации – 30 лет.

Недостатки:

Некачественная телеметрия.

Средняя цена — 680 рублей.

Энергомера CE102M S7 145-JV

Многотарифный ЖКИ экономный

Энергомера CE102M S7 145-JV – многофункциональная модель, устойчивая по отношению к механическому, климатическому и электромагнитному воздействиям.

Отличительными особенностями прибора являются наличие интерфейса связи, энергонезависимой памяти. Отображает показания даже при обесточивании. В комплектации прилагается шунт. На счетчике можно идентифицировать данные, накопленные за 24 часа или месяц.  На модели имеется кнопки, с помощью которых можно осуществлять управление.  На 7-разрядном жидкокристаллическом мониторе имеется подсветка.

Достоинства:

• Память защищена от возможностей внесения изменений;
• Компактный;
• Удобен в использовании;
• При необходимости просто перепрограммировать;
• Срок службы – 16 лет.

Недостатки:

Не всегда легко установить.

Средняя цена — 1800 рублей

Меркурий 200.02

Многотарифный ЖКИ самоокупаемый

Меркурий 200.02 – прибор, позволяющий вести гибкий учет потребляемой электроэнергии. С помощью УЗО можно управлять нагрузкой. Устанавливается на DIN панели.  Модель позволяет снимать показания максимум по 4 тарифам. Данные выводятся на экран. Информация сохраняется до 11 месяцев. При правильном распределении суточной нагрузки на электросеть прибор позволяет выгодно экономить.

Достоинства:

• Выводится информация о переключении расценок;
• Индивидуальные режимы работы «лето-зима»;
• Регулируется нагрузка;
• Проводится контроль используемой электрической энергии;
• Быстро окупается;
• Позволяет экономить;
• Прост в использовании;
• Память энергозависимая;
• Приятный дизайн;
• Время действительной службы – 30 лет.

Недостатки:

• Питание счетчика за счет потребителя;
• Отсутствует подсветка экрана;
• Дорогостоящая установка.

Средняя цена — 1950 рублей
