Описание фундаментных блоков ФБС 24-4-6

Технология изготовления

ФБС изготовляются в форме параллелепипеда. Для изготовления может использоваться:

• тяжелый бетон;
• керамзитобетон;
• силикатный бетон средней плотности.

Бетонные блоки не армируются. Для изготовления бетонных блоков для фундамента используются различные технологии, распространенными являются:

• естественная сушка (100% прочность достигается на 28 день);
• пропарка (принудительная сушка, что бы получить 100% прочность в сжатые сроки. Блок, находящийся в пропарочной камере сутки, приобретает прочность от 70% и выше).

Самым важным ингредиентом в составе блока является качественный бетон. В торцовой части ФБС предусмотрены пазы, которые заполняются раствором при монтажных работах.

Рисунок 2 — Форма для заливки

Процесс изготовления блока следующий:

1. Приготовить смесь из бетона используя цемент, заполнитель и воду (раствор перемешивается с помощью лопастей растворосмесителя принудительного типа).
2. Загрузить раствор в форму для блока (вручную или с помощью бетононасоса-пневмонагнетателя).
3. Уплотнить раствор (для уплотнения раствора используется глубинный вибратор). Процесс уплотнения бетона занимает несколько минут.
4. Вынуть готовые блоки по истечении суток (выемка происходит ранее, в случае применения ускорителей твердения).

Вес блоков ФБС | Фундамент для Дома

Железобетонные конструкции можно использовать в условиях практически с любым климатом, так как они наделены непревзойденными техническими характеристиками.

Вес фундаментных блоков ФБС и свойства зависят от типа изделия.

Основные типы бетонных блоков и их вес

Фундаментные блоки различают по форме и конструкции. Они бывают:

• Сплошные;
• Пустотные;
• Сплошные с вырезом.

Конструкции сплошного типа характеризуются полностью заполненным пространством. Их наполняют армированной арматурой или заполняют бетоном. Эти блоки выдерживают значительную нагрузку и их прочность, в отличие от других изделий, наивысшая. Следовательно, вес фундаментного блока сплошного типа больше, зависит от габаритов конструкции и колеблется от 300 кг до 2000 кг.

Сплошные блоки со специальными пазами позволяют прокладывать всевозможные коммуникации. Они имеют вырезы, поэтому и вес бетонных блоков ФБС намного меньше сплошных. Такой вид конструкции снижает время на подключение теплосетей к источнику электроэнергии, зданий к водопроводу или системам теплоснабжения. Вес каждого из этих блоков достигает 500-700 кг.

Блоки пустотного типа производятся с полостями, которые в процессе строительства заполняют различными материалами, проводят гидроизоляцию или применяют теплоизоляцию.

Они намного легче остальных конструкций и поэтому применяются в тех ситуациях, когда в связи с геологическими условиями невозможно использование сплошных секций большой массы.

Вес блоков ФБС пустотного типа варьируется от 20 кг до 200 кг.

На вес фундаментных блоков ФБС также влияет материал, из которого они изготовлены (тяжелый бетон, силикатный бетон или керамзитобетон).

Зависимость веса ФБС блоков от размеров

Блоки ФБС размеры и вес которых взаимосвязаны, изготавливаются из бетона тяжелого типа с высокой плотности. Каждое изделие маркируют, принято такое условное обозначение:

• Аббревиатура: ФБС;
• Габариты: первое значение – длина, второй показатель – ширина, а третья цифра – высота;
• Материал: «Т» — тяжелый бетон, «С» — силикатный и т.д.

Высота каждого блока одинакова. Она составляет 58 см. А вот от длины и ширины изделий зависит вес блоков ФБС. Железобетонный блок длиной в 88 см и шириной от 30 до 60 см будет весить 350-700 кг. К этим изделиям относят ФБС 9-3-6т, ФБС 9-4-6т, ФБС 9-5-6т, а также ФБС 9-6-6т.

Конструкции с длиной в 118 см и шириной от 30 до 60 см будут весить больше. К ним относят ФБС с маркировкой 12-6-6, 12-5-6, 12-4-6, 12-3-6. Вес блоков ФБС составит 450-1000 килограмм.

ФБС с габаритами 238х30х60см, 238х40х60см, 238х50х60см и 238х60х60см весят 950-2000 килограмм.

В государственном стандарте, регламентирующем производство железобетонных изделий, указаны блоки ФБС размеры и вес. Можно подробно ознакомиться с этим документом, где указаны технические требования изготовления блоков из силикатных и тяжелых бетонов плотностью не меньше 1800 кг/м3.

Зачем необходимо знать массу ФБС блоков

Государственный стандарт ГОСТ 13579-78 нормирует не только прочностные характеристики железобетонных изделий, а также устанавливает габаритные размеры и массу. Зачем нужно знать, сколько весит фундаментный блок? Это необходимо для контроля качества изделий. В строительных условиях на объекте невозможно определить плотность бетона, а вес является именно тем показателем, который указывает на это значение.

Зная, сколько весит блок ФБС и сколько таких блоков потребуется для возведения фундамента или с другой целью строительства, можно правильно выбрать спецтехнику для транспортировки, погрузки и разгрузки конструкций, укладки. Такие блоки поставляют 10-ти и 20-ти тонной техникой.

И если вы владеете информацией о массе ФБС блоков, вы сможете сэкономить значительное количество денежных средств на транспортировке громоздких секций.

Важно учитывать и простои, непредвиденные ситуации в процессе доставки груза на объект. Огромный вес блоков ФБС – это их недостаток, однако в процессе строительства он играет важную роль, поскольку сказывается на качестве и прочности фундамента, определяет надежность строения и обеспечивает долгий срок службы. Огромный вес блоков ФБС – это их недостаток, однако в процессе строительства он играет важную роль, поскольку сказывается на качестве и прочности фундамента, определяет надежность строения и обеспечивает долгий срок службы

Огромный вес блоков ФБС – это их недостаток, однако в процессе строительства он играет важную роль, поскольку сказывается на качестве и прочности фундамента, определяет надежность строения и обеспечивает долгий срок службы.

Виды и маркировка

Железобетонные изделия изготавливаются в соответствии с ГОСТ 13579-78. Они бывают:

• ФБС — сплошные;
• ФБП — пустотные;
• ФБВ — сплошные с вырезом (предназначены для пропуска коммуникаций под потолком и укладки перемычек).

Таблица 1 — Основные размеры фундаментных блоков

Тип блока	Длинна, мм	Ширина, мм	Высота, мм
ФБС	2380	300; 400; 500; 600	580
1180	400; 500; 600	280; 580
880	300; 400; 500; 600	580
ФБВ	880	400; 500; 600	580
ФБП	2380	400; 500; 600	580

Рисунок 3 — Структура условного обозначения маркировок блока

На примере рассмотрим блок с маркировкой ФБС-12-З-6т. При маркировке используются дециметры, поэтому расшифровка маркировки звучит так: ФБС — сплошной блок, длинной 1180 мм, шириной 300 мм, высотой 600 мм, сделан из тяжелого бетона.

Буквенные обозначения в конце марки расшифровываются:

• т — тяжелый бетон;
• п — на пористых заполнителях (керамзитобетон);
• с — плотный силикатный.

Кроме маркировки, на блоке указываются штампы завода изготовителя (в том числе ОТК)

Обращайте на это внимание при покупке

Стандарты

Фундаментные блоки производятся с учетом норм, прописанных в ГОСТ 13579-78. Здесь указываются:

• конструктивные типы бетонных изделий;
• технические характеристики;
• размерные параметры;
• требования к материалам;
• допустимые отклонения;
• правила, относящиеся к приемке и контролю;
• способы хранения и транспортировки.

Пустотелые блоки выпускаются под маркой ФБП. В их теле по длине, равной 2380мм, располагаются глухие выемки, не доходящие до закрытого края 30мм. Высота изделий составляет 580мм, а ширина – 400, 500 и 600мм. Пустоты на входе имеют прямоугольное сечение, сужающееся по мере заглубления. Их размеры:

• по длине на входе – 430мм, у дна – 350мм;
• по ширине на входе – 160, 220 и 320мм, в зависимости от того, какую ширину имеют фундаментные блоки;
• по глубине – 550мм.

Фундаментные блоки имеют условные обозначения, указывающие тип изделий (в нашем случае – ФБП), три размера в дециметрах, округленные в бóльшую сторону, вид бетона и номер ГОСТа. Для примера: ФБС 24.5.6-С ГОСТ 13579-78. Подобная маркировка считается стандартной, хотя отраслевые нормативы вправе несколько изменять ее.

Под видом бетона подразумевается:

• Т – тяжелый;
• С – имеет среднюю плотность (силикатный);
• П – изготавливается с использованием пористый заполнителей (керамзитобетон).

Все перечисленные разновидности материала используются для производства фундаментных блоков с пустотами. Соотношение вида бетона и его класса по прочности на сжатие для ФБП:

• для тяжелых и керамзитосодержащих бетонов – В12,5;
• для силикатных – В15.

Справочная масса изделий, при этом, составляет:

• из тяжелых бетонов – 1,05…1,4т;
• из силикатных – 0,88…1,17т;
• из керамзитобетона – 0,79…1,05т.

Морозостойкость, а также водонепроницаемость бетона принимается по строительным нормам в зависимости от климатических условий региона и варианта эксплуатации фундамента. Данные пояснения даются в проектной документации

Особое внимание уделяется геологическим условиям участка строительства. В частности, важным параметром является агрессивность среды. После исследований производятся корректировки в требованиях к составу бетонной смеси, из которой будут изготавливаться изделия

После исследований производятся корректировки в требованиях к составу бетонной смеси, из которой будут изготавливаться изделия.

Во все фундаментные блоки с пустотами закладывается по две монтажные петли марки П2. Они представляют собой согнутый определенным образом арматурный стержень диаметром 10мм. В ГОСТ представлены чертежи и размеры петель. Они устанавливаются в специальные углубления на расстоянии 80мм от торца блока. На поверхности выступающей части стержней должны отсутствовать наплывы бетона.

Допустимые отклонения

Стандартами определяются допуски линейных размеров в обе стороны:

• по длине – в пределах 13мм;
• по ширине – в пределах 8мм;
• по высоте – в пределах 8мм.

Прямолинейность поверхностей не должна отклоняться более чем на 3мм по всей длине или ширине фундаментных блоков. Кроме того, в их теле не допускается наличие трещин, кроме незначительных поверхностных дефектов.

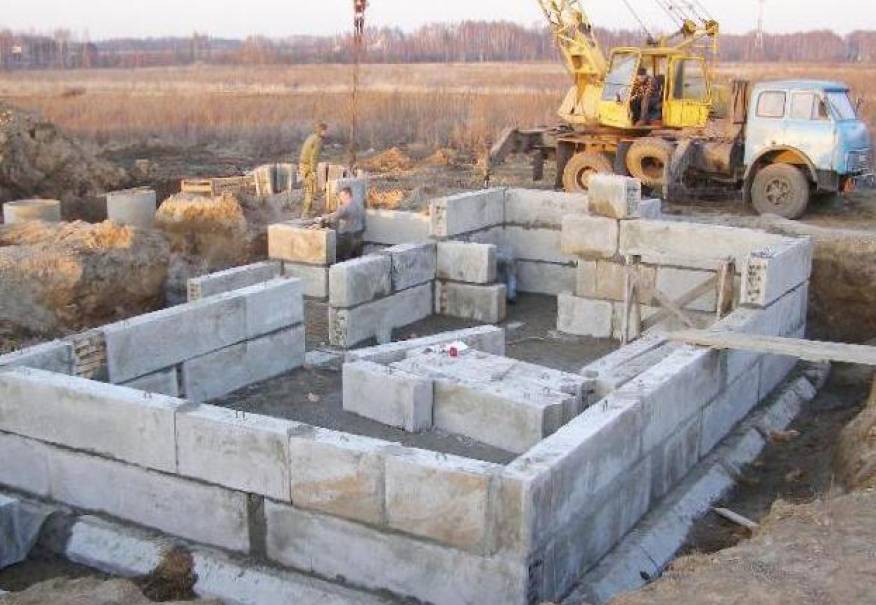

Особенности монтажа фундаментных ФБС блоков

Монтаж фундаментных блоков достаточно прост и особой квалификации не требует, но предполагает привлечение спецтехники.

Основные этапы монтажа ФБС:

• Выполнение расчетов числа и размеров фундаментных блоков, которые понадобятся для создания фундамента. Сначала определяют объем конструкции, значение делят на объем отдельного блока.
• Подготовка основания – вначале засыпают подушку из слоя песка толщиной 5-10 сантиметров, потом ее тщательно выравнивают и трамбуют. Ширина/длина основания должны на 25-30 сантиметров превышать значения планируемой постройки.
• Правильная разбивка участка выполняется по осям с применением строительных отвесов, уровня.

Монтаж ФБС грузоподъемным механизмом. Раньше желательно установить по углам, на перемычках и пересечениях фундамента блоки-маяки. С помощью нивелира проверяют совпадение маяков (между которыми натянут шнур) по верхним плоскостям. По шнуру выставляют оставшиеся элементы первого ряда. Для проведения инженерных коммуникаций между блоками оставляют зазоры (ориентируясь на проект).

Правильность монтажа первого ряда напрямую влияет на геометрию всего основания. А точность укладки обязательно нужно контролировать нивелиром. Все элементы конструкции при необходимости поправляют ломом. Далее ряд возводят по принципу выполнения кладки из кирпича. Между рядами желательно предусмотреть слой раствора бетона, уплотненный штыковой лопатой.

Высота стандартного фундамента составляет обычно 5 рядов элементов. Для небольших сооружений вполне подойдут блоки 40х60х20 сантиметров.

Размеры ФБС блоков можно посмотреть по специальным таблицам. При условии правильного выполнения расчетов и соблюдения технологии монтажа благодаря блокам можно создать надежное, прочное, долговечное основание.

Расчет и установка блоков.

Размеры блоков фбс для фундамента коттеджа. Швы между блоками ослабят прочность конструкции.

Произвести все подсчеты не так сложно, как может показаться.

Для этого понадобится выявить объем возводимого основания и разделить на объем одного изделия.

Результат будет соответствовать нужному количеству материала.

Размеры блоков фбс для фундамента частного коттеджа. Более важным критерием для такого материала является состояние почвы

Необходимо брать во внимание одну из особенностей блоков – их невысокую монолитность. В отличие от сплошного ленточного изделия блочный фундамент имеет швы, которые ослабляют конструкцию. Перед тем как устанавливать блоки под фундамент, на дно траншеи понадобится залить монотонный бетонный пояс

Он возьмет на себя основную нагрузку, которая появится при замерзании или увлажнении грунта. Если фундамент здания высокий, рекомендуется использовать армопояс с интервалом через два ряда блоков

Перед тем как устанавливать блоки под фундамент, на дно траншеи понадобится залить монотонный бетонный пояс. Он возьмет на себя основную нагрузку, которая появится при замерзании или увлажнении грунта. Если фундамент здания высокий, рекомендуется использовать армопояс с интервалом через два ряда блоков.

Подготовка основания.

Для фундамента под блоки своими руками понадобится сделать песчаную подсыпку. Она служит в качестве выравнивающего слоя, при этом ее толщина не должна превышать отметку в 15 см. Если работа проводится на сухих песчаниках, блоки можно устанавливать прямо на грунт. О том, как сделать лучшую основу для ФБС-фундамента, смотрите в этом видео:

Установка фундамента из бетонных блоков.

Установка фундамента из бетонных блоков. Очень крупные блоки придется монтировать с помощью техники.

Согласно нормам, запрещено устанавливать бетонные блоки под фундамент, если дно ямы завалено снегом или залито большим скоплением воды.

Если размеры блоков ФБС для фундамента большие, их перемещение осуществляется при помощи подъемного крана.

Монтаж железобетонных блоков фундамента. При помощи нивелира проверяется правильность размещения, между изделиями натягивают шнур и по нему устанавливаются промежуточные блоки. В участках, где планируется проводка, оставляются отверстия нужных размеров.

Перед монтажом железобетонные блоки для фундамента необходимо очистить от загрязнений и смочить водой. Установка осуществляется на бетонной смеси, при этом все швы перевязываются. Швы также обрабатываются смесью, которая уплотняется штыковой лопатой. Маркировка бетона при такой работе может быть разная в зависимости от того, какого блок ФБС размера. Подробнее о монтаже основания смотрите в этом видео:

При приобретении блоков для дома рекомендуется запросить у продавца сертификат соответствия. Эта бумага гарантирует качество изделия и полностью соответствует требованиям ГОСТ.

В современном строительстве все популярнее становятся сборные и комбинированные основания, что значительно удешевляет «нулевой» цикл возведения дома без потери прочности. Для этого используются блоки ФБС, размеры и прочность которых позволяют подобрать все элементы в полном соответствии с проектными параметрами.

Чтобы выбор фундаментных блоков был правильным, необходимо учитывать, что фундамент не только должен выдерживать вес здания, но и равномерно распределять его по грунту.

Какие бывают типы блоков

1. Сплошные. Этот тип наиболее прочен и может выдержать огромные нагрузки. Как можно понять из названия, в таких блоках нет никаких пустот – внутри исключительно бетон и арматура. Тяжелые дома на твердой почве обычно ставятся на таких блоках. Единственный их минус – вес. Если почва хоть немного ненадежна (болотистая, глинистая, илистая) блоки просядут и дом перекосится.
2. Сплошные с пустотами. Этот тип блоков легче предыдущего, поскольку в них имеются специальные пустоты для прокладки коммуникаций. Это очень облегчает подключение дома к водопроводу, канализации, электросети и интернету – ничего не нужно сверлить, все пролегает внутри стен и потолка технического подвала.
3. Пустотные. Самый легкий вид блоков, использующийся обычно там, где тяжелые сплошные блоки не подходят из-за природных условий. Внутри, в пустотах, остается место, которое можно заполнить теплоизолирующими материалами, например, и получить превосходные теплые полы или не менее превосходные теплые стены подвала.

Размеры и цены

В зависимости от размеров ФБС блоков, изготовителя и региона, цена может меняться.

Например блок ФБС с размерами 880 х 300 х 580 ФСК «Торес» в городе Уфа стоит 655 рублей за шт., а в Москве предлагает это же изделие по 843 руб. за шт. Таблица 3 — Размеры и средняя цена за штуку в г. Москва

ФБС 4-3-3	358 руб.
ФБС 4-3-6	612 руб.
ФБС 6-3-6	863 руб.
ФБС 6-4-3	848 руб.
ФБС 9-3-6	640 руб.
ФБС 9-4-3	831 руб.
ФБС 12-6-3	836 руб.
ФБС 12-6-6	1 742 руб.
ФБС 24-5-3	2 253 руб.
ФБС 24-5-5	2 612 руб.

Рисунок 6 — Внешний вид железобетонного изделия для фундамента 200 х 200 х 400

Блок фундаментный 200 х 200 х 400, цена на который 55 руб. за шт., не является разновидностью ФБС блоков. Он изготовлен из марки бетона M100 и имеет показатель морозостойкости F50. Но из-за своих малых размеров, бывалые строители не рекомендуют использовать его в основании фундамента.

Плюсом блоков для фундамента 200 х 200 х 400, цена на которые радует глаз, это возможность закладки основания в недоступных для подъезда техники местах. Вес одного блока в пределах 30 — 35 кг, а для одноэтажного здания (дачи, бани, сарая), бетонные блоки для фундамента таких размеров подойдут в самый раз.

Производители и цены

Бетонные изделия типа ФБС и другие блоки производит множество бетонных заводов, поэтому отыскать их в Москве и регионах не составит труда. Объем производства может быть разный, но все серьезные производители гарантируют высокое качество и соблюдение технологии в четком соответствии с действующими ГОСТами.

Один из крупнейших производителей ФБС в России – «Завод промышленных строительных деталей». Вся продукция изготавливается в соответствии с ГОСТами, отличается прочностью и качеством, средняя цена фундаментных блоков стартует с 1200 рублей за штуку.

Компания из России «Вира» специализируется на создании различных бетонных элементов. Ассортимент продукции включает больше четырех сотен позиций, есть среди них и разного типа фундаментные блоки. Стоимость разная, зависит от размеров и типа, в среднем начинается от 1650 рублей.

Высоким качеством отличается продукция компании «Мастер». Завод создает разнообразные типы бетонных блоков, стоимость которых зависит от позиции, но находится на уровне немного ниже в сравнении с остальными производителями.

Александрийский керамзитовый завод производит разнообразные виды бетонных изделий. Достаточно высоким спросом пользуются небольшие бетонные блоки, используемые в создании несущих стен, колонн, ограждений, а также применяемые в качестве опорных элементов полуподвальных, подвальных, цокольных этажей. Все блоки производят в специальных формах, что гарантирует точность размеров. Стоимость разная, зависит от типа и величины элемента.

Хорошую продукцию поставляет на строительный рынок Златоустовский завод – в ассортименте есть ФБС, ФВП, ФБП, панели, лестницы, дорожные плиты и перемычки. Все бетонные изделия реализуются по приемлемой цене, стоимость фундаментного блока стартует от 950 рублей за штуку.

Расчет и установка блоков.

Размеры блоков фбс для фундамента коттеджа. Швы между блоками ослабят прочность конструкции.

Произвести все подсчеты не так сложно, как может показаться.

Для этого понадобится выявить объем возводимого основания и разделить на объем одного изделия.

Результат будет соответствовать нужному количеству материала.

Размеры блоков фбс для фундамента частного коттеджа. Более важным критерием для такого материала является состояние почвы

Необходимо брать во внимание одну из особенностей блоков – их невысокую монолитность. В отличие от сплошного ленточного изделия блочный фундамент имеет швы, которые ослабляют конструкцию

Перед тем как устанавливать блоки под фундамент, на дно траншеи понадобится залить монотонный бетонный пояс. Он возьмет на себя основную нагрузку, которая появится при замерзании или увлажнении грунта. Если фундамент здания высокий, рекомендуется использовать армопояс с интервалом через два ряда блоков.

Подготовка основания.

Для фундамента под блоки своими руками понадобится сделать песчаную подсыпку. Она служит в качестве выравнивающего слоя, при этом ее толщина не должна превышать отметку в 15 см. Если работа проводится на сухих песчаниках, блоки можно устанавливать прямо на грунт. О том, как сделать лучшую основу для ФБС-фундамента, смотрите в этом видео:

Установка фундамента из бетонных блоков.

Установка фундамента из бетонных блоков. Очень крупные блоки придется монтировать с помощью техники.

Согласно нормам, запрещено устанавливать бетонные блоки под фундамент, если дно ямы завалено снегом или залито большим скоплением воды.

Если размеры блоков ФБС для фундамента большие, их перемещение осуществляется при помощи подъемного крана.

Монтаж железобетонных блоков фундамента. При помощи нивелира проверяется правильность размещения, между изделиями натягивают шнур и по нему устанавливаются промежуточные блоки. В участках, где планируется проводка, оставляются отверстия нужных размеров.

Перед монтажом железобетонные блоки для фундамента необходимо очистить от загрязнений и смочить водой. Установка осуществляется на бетонной смеси, при этом все швы перевязываются. Швы также обрабатываются смесью, которая уплотняется штыковой лопатой. Маркировка бетона при такой работе может быть разная в зависимости от того, какого блок ФБС размера. Подробнее о монтаже основания смотрите в этом видео:

При приобретении блоков для дома рекомендуется запросить у продавца сертификат соответствия. Эта бумага гарантирует качество изделия и полностью соответствует требованиям ГОСТ.

В современном строительстве все популярнее становятся сборные и комбинированные основания, что значительно удешевляет «нулевой» цикл возведения дома без потери прочности. Для этого используются блоки ФБС, размеры и прочность которых позволяют подобрать все элементы в полном соответствии с проектными параметрами.

Чтобы выбор фундаментных блоков был правильным, необходимо учитывать, что фундамент не только должен выдерживать вес здания, но и равномерно распределять его по грунту.

Сфера использования блоков

Сплошные фундаментные блоки задействуются при строительстве фундаментных оснований и стен несущего характера. Это считается их основное предназначение. Кроме того, из блочных камней возводят подпорные стенки, эстакады, мосты, пандусы, используют их для устройства ограждений. В частном жилом секторе можно найти и погреба, сооруженные из фундаментных блоков.

Приведем описание основного использования этого строительного материала.

Фундамент

Устройство фундамента из блоков ФБС разрешается на тех почвенных участках, которые пригодны под возведение сборных ленточных фундаментов из блоков фбс. Хорошо, если грунт окажется скального типа или песчаного. На более слабых почвенных участках, возведя два очередных блочных ряда, устраивают армопояс – заливка монолитной ленты на блоки фбс по арматурному каркасу. Кроме того, спецификой строительства из фундаментных блоков на таких землях предусматривается устройство армирующего пояса по всему дну котлована до выведения первого ряда. После этого устраивается песчаная подушка под фбс блоки.

По малопучинистому грунту разрешается возводить прерывистую фундаментную основу. Такая особенность позволяет экономить объем материала и финансовые средства. В таких фундаментах между блоками остаются пустотные места, которые в дальнейшем засыпаются грунтом и трамбуются.

Такие основания, как и фундаменты из блоков в один ряд, возводятся под малоэтажные объекты, возводимые из строительных материалов легкого типа.

Кроме того, на участке со слабым почвенным составом первый ряд может быть выложен фундаментными блоками с подпятником (подушкой). Такие блоки отличаются большей шириной, увеличивая площадь основания. Между ними оставляют промежутки до 0.7м, заполняемые землей. На «усиленный» ряд укладывают сплошные блоки, чтобы шовные участки приходились на материал нижнего ряда.
