Фундамент из покрышек – выполняем работы своими руками

Варианты возведения

Из резиновых покрышек можно создать несколько разновидностей фундамента. Самые надежные из них, которые разработали специалисты – это столбчатый и сплошной.

Чтобы создать столбчатое или сплошное основание, никаких труднодоступных инструментов или материалов не нужно.

Но в работе в любом случае никак не обойтись без:

• грабель или трубы для трамбовки;
• кирпича (целого и обломанного);
• песка, рубероида или линолеума;
• опалубочных досок;
• строительных уровней;
• металлической арматуры;
• лопат.

Столбчатый

Столбчатый фундамент из шин особенно нужен постройкам, которые возводятся в зоне с повышенной сейсмоактивностью. Когда будет трясти, шины станут своеобразным мягким буфером, способным амортизировать даже сильные подземные толчки. Они защитят здание от появления трещин.

Для основания здания лучше всего подходят шины грузовых автомобилей, сельскохозяйственной и специальной техники наподобие тракторов или больших снегоуборочных машин.

У них больше диаметр, благодаря чему вес здания распределяется равномернее. Фундамент из больших шин более крепкий и надежный.

Сначала:

«Чистим грунт», избавляемся от корней и камней. Убираем верхние, насыщенные влагой 20-30 см почвы и выкапываем котлован для закладывания фундамента. Укладку делаем только двухслойной, тогда она будет намного крепче и надежнее. Размечаем границы с помощью колышков. Кладем покрышки на колышки. Первую шину размещаем точно посередине. С помощью специального инструмента (под названием уровень) производим горизонтальное выравнивание

Очень важно, чтобы покрышки размещались на одинаковой плоскости друг к другу, иначе нормального надежного основания из них не получится. Все пустоты между шинами засыпаем битым кирпичом

Покрываешь щебнем и утрамбовываем. Щебень увлажняем. Заливаем раствор из бетона (во внутреннюю часть шин). Бетон схватится через 4-5 дней. Тогда можно будет начинать устанавливать опалубку (высота бортиков у нее должна быть как минимум 10-12 см)

Убирать ее можно минимум через неделю-полторы.

Сплошной

Сплошным слоем создавать фундамент можно по-разному. Самый распространенный – это плиточный вариант.

Такой фундамент представляет собой двухслойное, ровно уложенное основание из шин.

Плиточное основание из покрышек создаем так:

1. Очищаем территорию, убираем богатый влагой слой почвы. Делать котлован глубже точки замерзания грунта не нужно.
2. Укладываем шины. Шины должны быть одинаковыми, желательно с диаметром побольше. Такие покрышки более прочные.
3. Пустоты между шинами заполняем мелким гравием или битым кирпичом. Песок для этого не подходит. Если им заполнять пустоты, фундамент может быстро просесть.
4. На покрышки стелим рубероид. Благодаря ему поверхность, предназначенная для заливки бетоном, станет более ровной, и не нужно будет тратиться на дорогую гидроизоляцию.
5. По периметру шинного основания здания строим опалубку с деревянными бортами высотой не менее 10 см.
6. В пределах территории, очерченной опалубкой, укладываем арматуру.
7. Покрываем раствором из бетона.

Без снятия грунта

Фундамент из автомобильных колесных покрышек можно построить и вообще без снятия грунта. Ничего сложного в этом нет. Делаем так:

1. Укладываем шины по всему периметру постройки.
2. Заливаем бетонным раствором.
3. Обвязываем покрышки швелерами.

В конце производим привязку нижней части постройки.

Предлагаем ознакомиться с отзывами форумчан о строительстве своими руками фундамента из шин под сарай, для бани или дома на сайте Форум Хаус.

Укладка плиточного фундамента из покрышек

Такое основание выполняется в 1-2 слоя. Основные этапы работы будут следующие:

• Подготавливаем площадку под основание. Для этого размечаем территорию, убираем плодородный слой земли и выравниваем площадку, используя строительный уровень. Обычно достаточно снять не более 25 см, поэтому справиться можно при помощи обычной лопаты. Если не сделать этого, то дом будет стоять на так называемом перегное. В нем присутствует огромное количество различных бактерий и микроорганизмов, жизнедеятельность которых будет негативно сказываться на состоянии основания. А вот копать котлован, который будет глубже глубины промерзания не нужно.
• Укладываем на подготовленную площадку шины впритык друг к другу, предварительно уложив под них слой гидроизоляции. Все они должны быть одинаковой высоты. Желательно приобрести покрышки большего диаметра (например, автобусные или тракторные), так как они прочнее и создадут более устойчивое основание. Если используются большие покрышки, то достаточно и одного слоя, а если вы строите фундамент из автомобильных шин, то стоит делать два слоя.

Заполняем покрышки. Все пустоты между шинами нужно засыпать мелким гравием либо использовать битый кирпич. А вот песок для этого использовать не рекомендуется. В этом случае есть риск того, что со временем основание начнет проседать. Заполнять покрышки удобнее всего при помощи автомобильного домкрата. Его можно ставить между двумя бортами шины и раздвигать их. Только не стоит сильно «перекачивать» шины. Также стоит уложить на дно каждой покрышки по небольшому куску геотекстиля (если вы решили не укладывать слой гидроизоляции).

Полезно! Высота фундамента определяется исходя из особенностей почвы. Например, на заболоченной местности лучше строить более высокое основание. С землей должен соприкасаться только фундамент, а не сама постройка.

Подвал или подпол. Если вы хотите организовать подвальное помещение, то строит продумать его месторасположение еще на этапе укладки покрышек. В том месте, где будет подполье шины не укладываются.

• Укладка рубероида. На слой из шин нужно уложить этот рулонный материал (можно использовать и любой другой, но рубероид обладает оптимальными характеристиками и стоит дешевле всего). Таким образом мы получим хорошую дополнительную гидроизоляцию.
• Монтируем опалубку. По всему периметру основания из покрышек выстраиваем деревянный короб. Высота опалубки должна быть не меньше 10 см. Все зависит от высоты самого фундамента. Некоторые после этого укладывают также и слой арматуры, но можно обойтись и без него.
• Заливка бетонного раствора. В полученный деревянный короб равномерно заливаем бетон (весь раствор нужно вылить за один этап, чтобы основание набирало прочность равномерно).

Через 10 дней можно будет снять опалубку, но полноценную прочность фундамент наберет только на 28 день.

Это более сложный вариант обустройства фундамента из покрышек. Если же почва не такая проблемная, но вы проживаете в регионе с высокой сейсмоактивностью, то можно построить другой тип фундамента.

Как сделать?

В первую очередь необходимо подготовить проект и приблизительную смету. Но также нужно рассчитать нагрузку, и определиться с видом грунта. Чертеж стоит изначально сделать на бумаге, и во время выполнения работ неукоснительно ему следовать.

Для укладки фундамента из старых автомобильных шин, кроме самих колесных изделий, потребуются и другие инструменты и материалы:

• лопата, чтобы выкопать котлован;
• грабли для выравнивания поверхности;
• щебенка и гравий, чтобы заполнить пустоты между покрышками;
• раствор цемента и песок для него;
• арматура;
• строительный уровень;
• битый кирпич, чтобы заполнить покрышки изнутри;
• рубероид, из которого будет выполнен выравнивающий слой и гидроизоляция.

Технология установки разных видов фундамента имеет свои отличия.

Плитный

Перед возведением любого из фундаментов необходимо предварительно расчистить участок и убрать мусор. Снятие растительного слоя нужно проводить глубиной около полуметра, после этого площадку требуется выровнять. Далее засыпаются обломки кирпича либо щебенка, снова выравнивание и уплотнение.

Лучше использовать шины от колес большегрузов либо другого крупного автотранспорта. Автопокрышки большого размера необходимо уложить рядами и очень плотно, и после этого заполнить рубероидом, несущим функцию гидроизолятора и удерживающим набивку. Далее внутрь насыпаются осколки кирпича, земля и песок. Набивка должна быть уложена максимально плотно, от этого зависят амортизирующие свойства покрышек и уровень нагрузки на строение. В случаях, когда основание нужно сделать максимально жестким, его требуется залить бетоном.

Далее следует заполнить пустоты между покрышками подготовленными материалами, за исключением песка, который может давать просадку. После этого монтируется опалубка, которая должна быть достаточно широкой, чтобы перекрывать наружные грани и защищать их от негативного воздействия солнечных лучей. Когда эти работы выполнены, основание накрывается рубероидом для улучшения гидроизолирующих свойств.

При бетонировании в первую очередь нужно заняться очищением опалубки и самого места проведения работ, удалить мусор и масляные пятна. После этого устанавливаются маяки, по которым будет определен уровень поверхности бетона. Сама бетонная смесь должна быть пластичной, чтобы без проблем заполнить все пустоты без использования дополнительных инструментов. Уплотнять бетон можно как с помощью специальных механизмов, так и вручную, главное, чтобы процесс был проведен качественно.

Само основание должно получиться максимально ровным, это проверяется с помощью строительного уровня. Максимальное отклонение в данном случае составляет 10 миллиметров на 1 метр. После этого конструкция оставляется на срок около недели, чтобы бетон набрал прочность. Опалубка удаляется через сутки после того, как смесь уложена. Готовый фундамент выглядит как монолитная плита, на него устанавливаются конструкции сооружения. Нижние части конструкций необходимо закрепить к анкерам.

Ленточный

Технология установки ленточного фундамента, несмотря на схожесть с плитной, имеет свои особенности. В первую очередь нужно определить, где будут располагаться оси несущих стен и перегородки. На расстоянии минимум метра от осей устанавливаются колышки. Это является важным условием, так как помогает правильно распределить нагрузку.

Далее следует вырыть траншею в соответствии с расположением осей. Ее ширина должна превышать ширину покрышек, а глубина быть меньше, чем способен промерзнуть грунт. Шины укладываются как минимум двумя рядами и наполняются подготовленными материалами/

Столбчатый

При установке столбчатого фундамента перед началом работ снимается толстый слой грунта. После этого нужно вырыть котлован необходимых размеров. Он наполняется щебнем, который тщательно уплотняется.

Как я делал основу для дома

Рассмотрим, как я делал такой фундамент. Постараюсь описать по шагам. Для начала определимся с материалами и инструментами, которые нам потребуются:

1. Покрышки автомобильные, размер зависит от того какое строение будет возводиться. Я брал от грузовых автомобилей, Газ-66, Камаз, Газ-53, одна даже от лаптежника есть.
2. Геотекстиль, его необходимо совсем немного, он укладывается внутрь покрышки, перед тем, как набивать ее грунтом
3. Какой-либо наполнитель, песок, ПГС, глина, либо их смесь, как вариант, то что есть на участке.
4. Лопата совковая, примерно такая, желательно с такой увесистой ручкой – будет использоваться в качестве трамбовки
5. Трамбовка, если лопата с простым черенком
6. Автомобильный домкрат, и несколько брусков длиной как раздвинутые борта покрышки.
7. Пара, или несколько пар, сильных рук )))

Это полный набор для строительства фундамента.

Теперь собственно сам процесс. Расскажу, как делал я, многие строители использовали разные методики, но все сводятся к тому что такой метод самый простой, можно покопавшись в интернете найти и другие.

1. Ровняем грунт, если есть уклон. У меня был уклон участка, поэтому там, где высокая сторона участка, я снял плодородный слой, примерно на 15-20 см. С обратной стороны я насыпал подушки из глиняно-песчано-каменистой смеси, таковая есть готовая в карьере, недалеко от нас. Каменеет такая смесь монументально – ломом невозможно отломить кусок.
2. Устанавливаем покрышки на свои места, стараемся выставить их по одному уровню. Я использовал лазерный нивелир для отбивки горизонта. Вот такая схема расположения столбиков у меня.

   Расположение покрышек фундамента

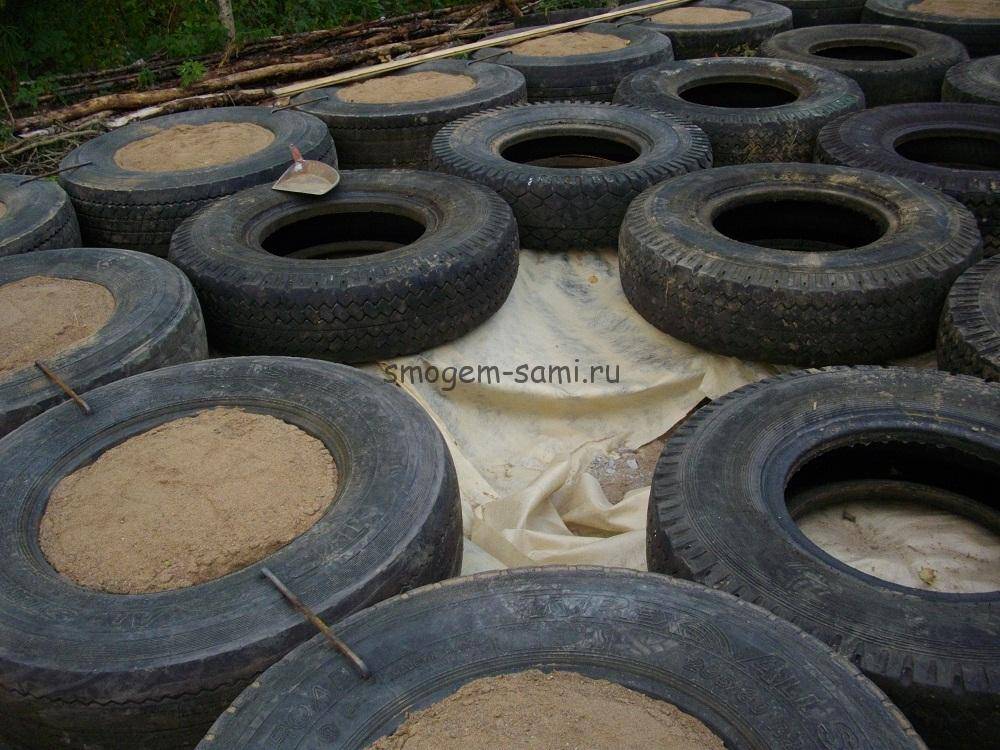

3. После установки покрых, внутрь каждой укладывал кусок геотекстиля, размером чуть меньше внутреннего диаметра шины. Это необходимо сделать для того чтобы набивка ни в коем случае не проникала в нижний грунт.
4. Набиваем колеса. Набивать следует без фанатизма, но довольно плотно. Для удобства я использовал домкрат. Вставлял домкрат между бортами, раздвигал их, и вставлял брусок распорку. Снимал домкрат и раздвигал борта, с другой стороны. На одно колесо хватало три распорки. Набиваем просто – накидал лопатой до полна, затем разворачиваешь лопату и трамбуешь черенком пока не наполнится покрышка до верха. Я оставлял небольшое пространство, ощущалось, когда встаешь на покрышку, сантиметра полтора – два. После набивки покрышки все распорки удалялись выдергой. В итоге должен получиться эффект накачанного колеса, но не перекачанного. Тут более менее видно.

   Покрышка под нагрузкой

5. Собственно говоря, все, на этом я свой фундамент закончил. Для тех что хочет поднять дом повыше, можно поставить второй и третий ряд автошин, столбики получаются вполне устойчивые, ничего никуда не убегает.

Возведение плитного и ленточного основания

Беседки из кирпича или камня давно уже не редкость. Достоинствами таких конструкций являются:

• продолжительность эксплуатации;
• возможность оборудования мангала;
• возможность проведения отдыха не только в летнее время, но в зимний период, за счет остекления постройки.

Плитный тип

Плитное основание для беседки

Данный вид оснований применяется в строительстве беседок довольно редко за счет высоких финансовых и трудовых затрат. Кроме этого, наряду с аналогичными столбчатому типу мероприятиями по подготовке строительной площадки, потребуется выполнить следующие действия:

• вырыть котлован с глубиной, как минимум, в 50 см;
• с внутренней части оборудованного углубления установить опалубку и на дно выложить 15-20 см слой песчано-гравийной смеси;
• осуществить укладку гидроизоляционного слоя на подложку;
• засыпать еще 10 см слой мелкофракционного щебня (исключит контакт рубероида с арматурой);
• сварить и поместить арматурную решетку поверх изоляции (арматура с диаметром от 10 до 12 мм, стороны каждой ячейки равны 20-25 см);
• залить подготовленную площадку 30-35 см слоем бетона, чтобы она на 10-15 см выступала над поверхностью земли.

Дождавшись полного высыхания раствора, можно приступать к размещению остальных элементов конструкции.

Посмотрите видео, как обустроить плитный фундамент своими руками.

https://youtube.com/watch?v=qdaSQXiPcZg

Ленточный вид

Обустройство фундамента ленточного типа связано с меньшим количеством забот, однако результат получается ничем не хуже предыдущего. Особенности возведения:

• по нанесенной разметке выкапывается траншея с шириной, на 10-15 см превышающей аналогичный показатель стен беседки, и глубиной 30-35 см;
• устанавливается с запасом опалубка;
• укладывается арматурная сетка;
• осуществляется заливка бетоном и финишное выравнивание состава.

Как сделать фундамент из покрышек для бани

Рассказ про фундамент из покрышек начнем с того, что на загородном участке было решено построить баню (5*5 метров). Так как конструкция стен бани состояла из бруса (легкого материала) то и фундамент изначально решили делать легким, мелкого заложения. Хозяином дачи является человеком творческой натуры (программист), соответственно, к изготовлению фундамента тоже подошёл с творческой стороны. По пути на дачный участок располагался шиномонтаж, вокруг которого находились кучи старых покрышек. После недолгих переговоров (с благодарностью от шиномонтажа) эти покрышки переместились на дачный участок, вызывая недоумение соседей и знакомых.

Фундаментом из покрышек занимались люди, которые очень далеки от строительной сферы, но умение в интернете находить нужную информацию, принесло свои плоды.

Итак, как сделать фундамент из покрышек своими руками! Вначале был снят слой чернозёма, толщиной около 400 мм. Таким образом, добрались до глинистых слоев, которые по твёрдости превосходили чернозёмные и позволяли проводить начальные работы. На высоте около 100 мм по периметру будущего фундамента натянули веревочки, выдерживая горизонталь, которую определяли с помощью уровня, приставленного к веревочке (примитивно, но действенно). На дно котлована дополнительно был насыпан слой глины (100 мм) и рассыпан щебень. После этого подушку утрамбовали ручным трамбователем, изготовленным из части бревна с приделанными ручками. При трамбовке подушку слегка поливали водичкой.

После двух дней высыхания основания, приступили к работе с покрышками. Для изготовления данного фундамента использовали шины различные по внутреннему но обязательно одинаковые по внешнему радиусу диаметру. Вначале попробовали заполнять их глиной возле места, где её копали. Но шины оказались слишком тяжёлые, к тому же, при транспортировке часть глины вываливалась наружу. Поэтому решили глину доставлять на место строительства и осуществлять наполнение покрышек непосредственно на месте ведения работ. Следует отметить, что все действия точно выполнялись по технологии, описанной в интернете, которая гласила, что покрышка должна как можно плотнее набиваться глиной. Это оказалось делом не простым и трудоёмким.

Весь процесс укладки первого ряда проходил так: вначале подняли веревочку на высоту покрышек и натянули по горизонтали ранее описанным способом. Затем укладывали на место пустые шины, тщательно заполняя их глиной. На место, где планировалось установить будущую печь, покрышку не закладывали, так как печь решили установить на отдельную (классическую) плиту. Таким образом, на подготовку подушки фундамента и укладку первого ряда шин ушло четыре дня.

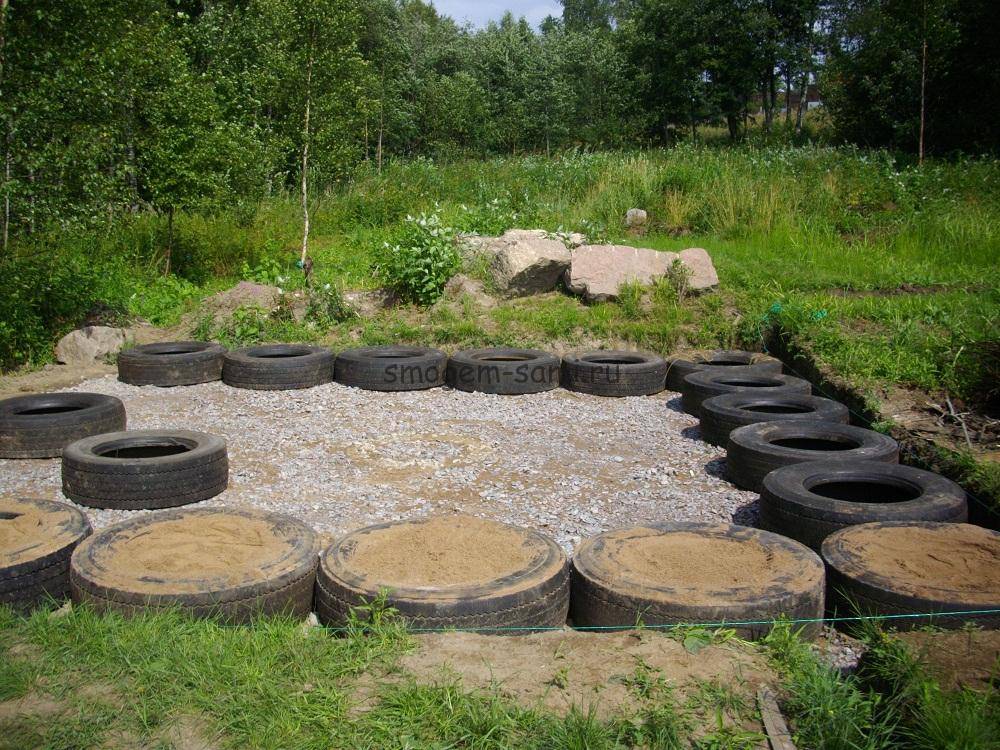

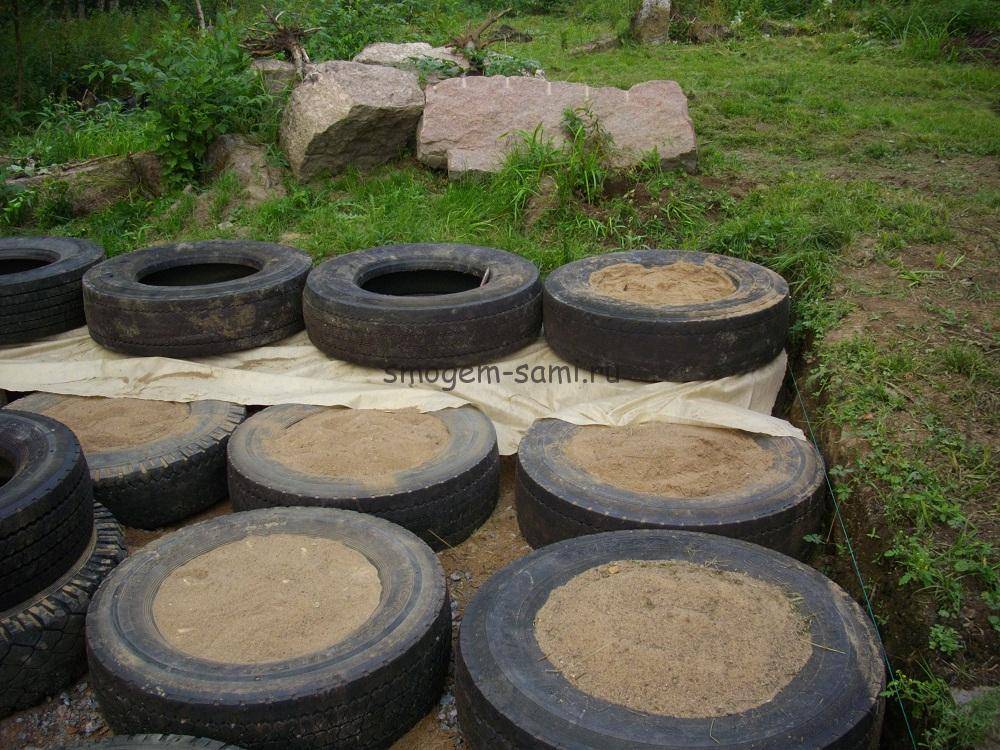

Установка шин на второй ряд мало отличалась от первого, за исключением того, что была настелена подложка под покрышки (полиэтиленовая лента от упаковок утеплителя, которую обычно выбрасывают).

Также шины во втором ряду между собой фиксировались металлическими скобами, что придало фундаменту дополнительную жёсткость.

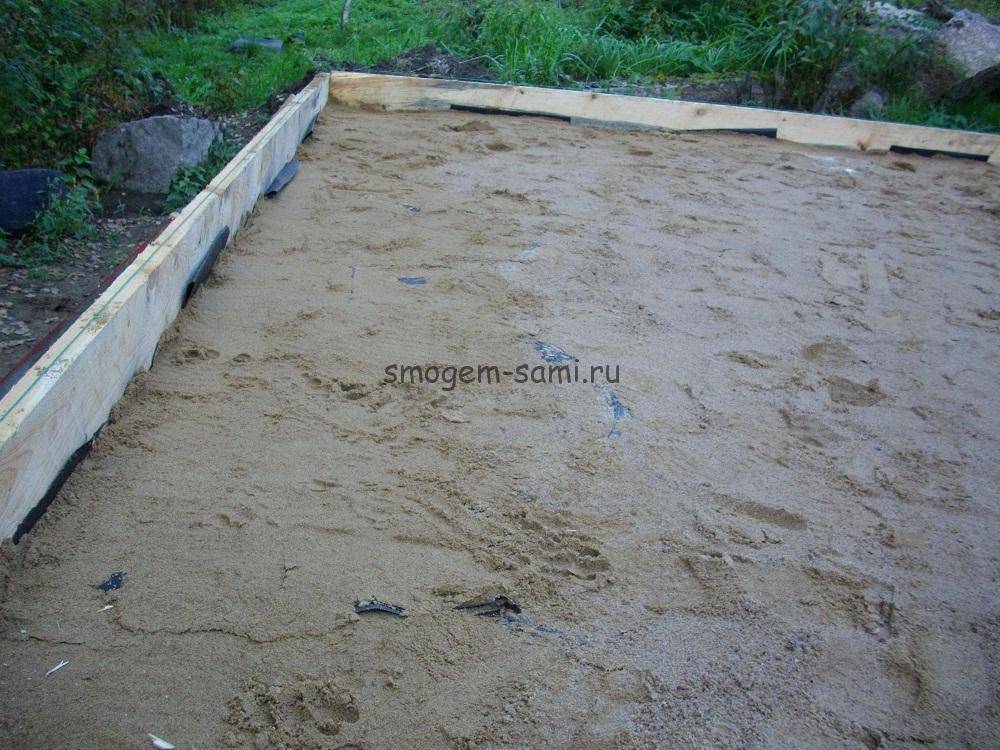

После заполнения всей площади покрышками, на них установили опалубку (строго выдерживая горизонталь), выполненную из 150-й обрезной доски, которую снаружи зафиксировали распорами. Доски монтировались на покрышки таким образом, чтобы будущая монолитная плита на 2/3 заходила на покрышку.

Далее внутри опалубки в два слоя (крест на крест) уложили рубероид, выполняющий роль гидроизоляции, который сверху присыпали глиной и как смогли, утрамбовали.

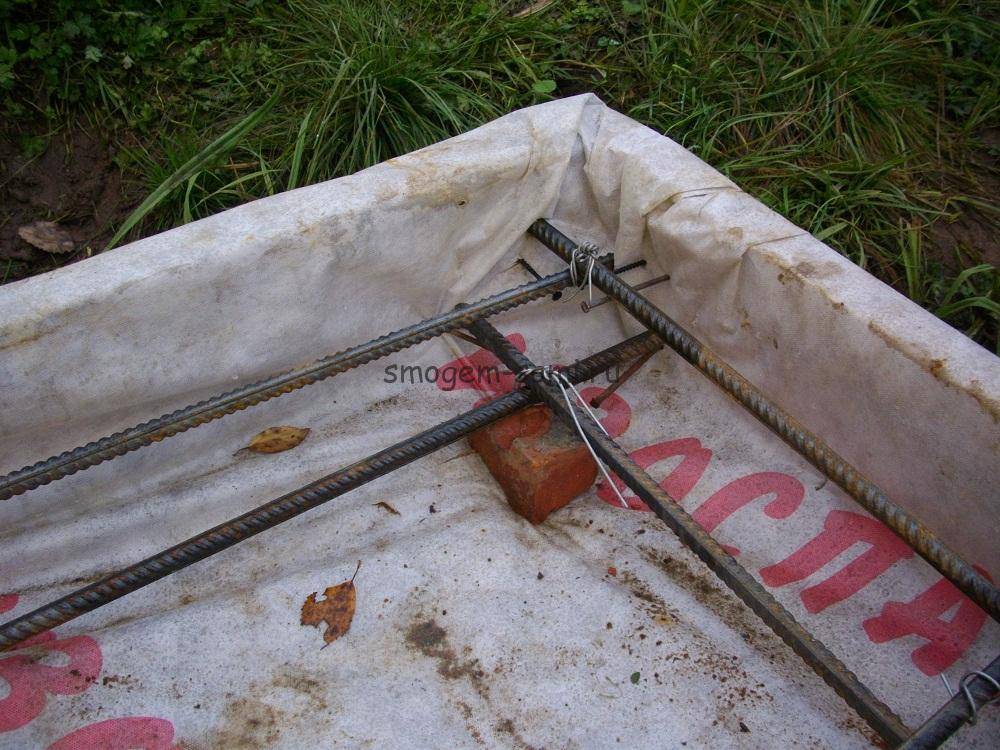

Затем на эту конструкцию настелили полиэтилен. Сверху уложили армирующий пояс с толщиной прута 10 мм.

Для заливки монолитной плиты использовали привозной бетон (B-20, класс текучести П-4), в объёме 2,5 куб. метра. После растяжки бетона и его схватывания, плиту укрыли пленкой и оставили на 20 дней для набора прочности, раз в два дня смачивая водой. На изготовление фундамента ушло 29 дней (с учетом твердения бетона).

Теперь следует сказать об этой конструкции с практической точки зрения.

Изготовление фундамента не потребовало проведения серьёзных земляных работ, и было выполнено из бросовых материалов, что отразилось в значительной экономии средств. Такому фундаменту не страшна сырость и срок его эксплуатации практически неограничен. Отдельно отметим, что он стоек к зимним пучениям грунта из-за того, что покрышки спокойно переносят деформацию, хорошо работая на изгиб. Сооружения, фундаменты которых выполнены таким образом, можно смело заносить в реестр «Зелёных домов», берегущих окружающую среду.

И вот теперь можно дать ответ на вопрос, который был поставлен вначале: авантюра это или разумный выбор? Решать Вам…

11,684 просмотров всего, 9 просмотров сегодня

ФУНДАМЕНТ и ДОМА ИЗ ПОКРЫШЕК

Безупречный фундамент, который никогда не треснет от перепадов температуры, дождиков и — не приведи Бог — землетрясения, вымыслил петербуржец Миша Семыкин

Изобретатель использовал то, что, можно сказать, валяется под ногами, — старенькые автопокрышки. Дом Миши также гараж и баня стоят как вкопанные на фундаментах из отъездивших троллейбусных колес.

Неудача с фундаментами садовых и дачных домиков, построенных на болотистых и слабеньких грунтах. Сваи уходят в топь, ленточные перекашиваются, дверь не закроешь, трещинкы по стенам… Насмотрелся на все соседские мучения садоводов с фундаментами кузнец М.Семыкин и призадумался…

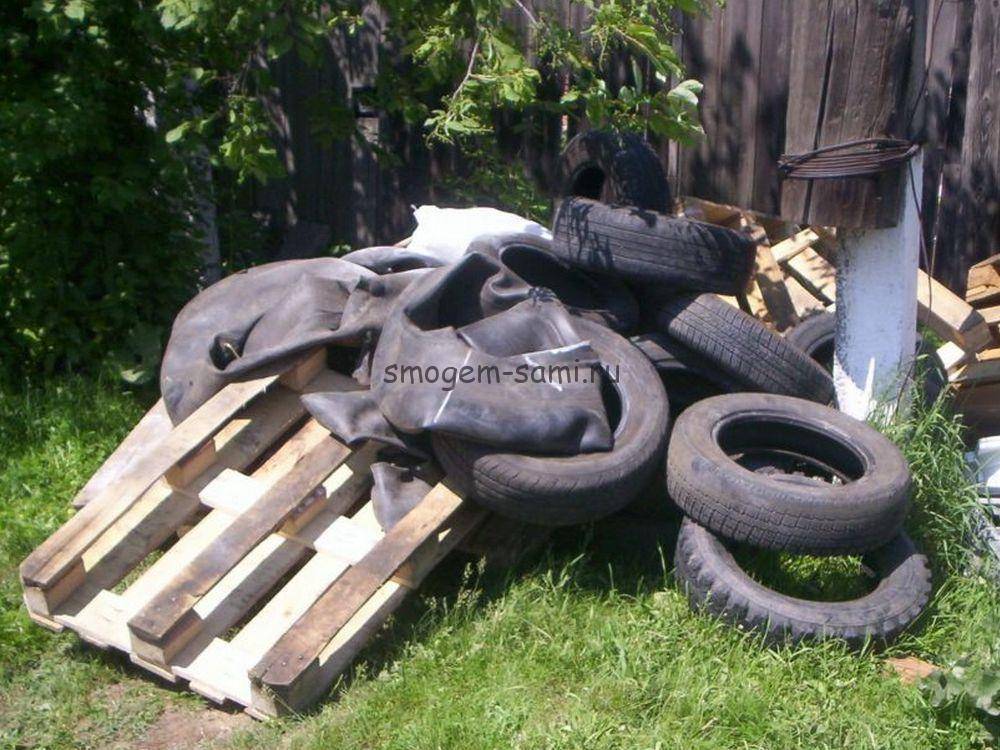

Вся наша Северная столица забита машинами, изношенные покрышки где только не валяются. Кто огораживает детскую площадку, кто заборы из их городит. Жгут, естественно. В Австралии их решили утопить в океане.

Семыкин же попробовал поставить на их авто гараж. Вышло. Позже аж 3-этажный терем комбинированной конструкции общей площадью 260 м2. Снова вышло

Окрыленный фуррором, он выстроил ангар-мастерскую на двухрядном фундаменте из покрышек с различным оборудованием (деревообрабатывающие станки, сверлильный, фрезерный станок с пантографом, кузнечный горн, сварочный аппарат и др.) и смотровой ямой общей площадью 120 м2.

А в этом году выстроил к тому же баню на 2-ух рядах покрышек. Парится.

Фундамент имеет завышенную упругость и устойчивость, потому такие строения будут переносить сезонные колебания температур, вибрационные колебания (к примеру, станочного оборудования) ну и вероятные колебания земной коры.

КАК ДЕЛАТЬ.

Поначалу со всей площади снимают злачный слой земли и перевозят его в огород.

На выравненную по нивелиру площадку укладывают встык в два слоя авто либо тракторные покрышки (из­ношенные), заполненные на 50…80% объема однородным грунтом.

Потом на покрышки укладывают линолеум либо рубероид (подходят и их кусочки), создавая площадку для укладки раствора.

Дальше площадку окружают бортиком из досок либо обносят железным швеллером высотой 100 мм, который позже станет каркасом будущей фундаментной плиты.

Потом на площадке располагают метал­лическую арматуру и заливают бетоном, в случае необходимости оставляя просвет для лючка в подполье.

Расход бетона сократился втрое.

прошло восемь лет… В примыкающих фундаментах появились наизловещие трещинкы. Но на его строениях деформации нет и не предвидится

Двери открываются одним пальчиком, что позволяет возлагать на предстоящее развитие этой обычной идеи в деле устройства высотных построек на фундаментах из 2-3 рядов покрышек, беря во внимание при всем этом, что если нет прямых солнечных лучей, то долговечность покрышек фактически неограничена. И принципиально , что сейсмоустойчиво.

*** чего только не выдумают из покрышек, некие строят из их целые ДОМА

*** чего только не выдумают из покрышек, некие строят из их целые ДОМА.

Возводить дома из покрышек выдумали активисты экодвижения Earthship, появившегося сначала 1970-х годов в США. Большая часть таких домов сосредоточено в Африке, но сейчас все почаще их можно повстречать в Европе (в особенности во французской Нормандии, Шотландии и британском Брайтоне) и даже в канадской провинции Онтарио.

Если повезет, то на авто свалке строительный материал достанется безвозмездно. Любая из шин заполняется землей — на одну уходит в среднем 3 полные тачки. Шины укладываются друг на друга как блоки, в шахматном порядке, место меж ними плотно заполняется консистенцией земли, воды и цемента. Снаружи и изнутри стенки покрываются этим же цементом и в принципе на этом можно или успокоиться, или дополнительно выровнять их изнутри гипсокартонными плитами. Разработка позволяет возвести стенки всех очертаний — прямые, округленные, волнистые. Благодаря собственной толщине (около 70 см), стенки владеют уникальными изоляционными качествами: деньком копят тепло, которое ночкой медлительно отдают внутрь. Считается, что в таком доме без дополнительных нагревательных устройств поддерживается неизменная температура 18-20°C — прямо до —7°C по ту сторону окна. Токсичности шин бояться не следует, потому что она проявляется только под прямым воздействием уф-излучения, которому как раз препятствует штукатурка.

Цена: безвозмездно; определенную сумму придется заплатить только за транспортировку стройматериала.

#выживание_самоделкин@sv_bunker #выживание_идеи_строительства_жилища@sv_bunker

Терем на фундаменте из покрышек: 1 — бетонная плита; 2 — линолеум (рубероид); 3 — покрышки
