Фундамент из блоков фбс: плюсы и минусы строительства

Главные этапы возведения основания из ФБС

Один расчет придется сделать: необходимо узнать количественную потребность материала. Зная периметр, высоту и толщину, можно рассчитать общий объем кладки, после чего эту цифру разделить на кубатуру одного элемента. Целесообразнее использовать изделия небольшого размера, так как они гораздо удобнее в монтаже из-за их меньшего веса, чем крупные.

Нужна или подробная схема, или чертеж, где будет отражена информация о параметрах:

• тип грунта;
• глубина пролегания почвенных вод и промерзания грунта;
• габариты основания в соответствии с размерами здания;
• план подвального помещения с привязкой ввода инженерно-бытовых коммуникаций.

Часто блоки выпускаются для конкретного вида и так и называются: для ленточного основания, столбчатого, колонного.

Пошаговая инструкция включает:

• подготовку участка, которая заключается в разметке, копании и освобождении траншеи от мусора;
• работы по организации песчаной подушки;
• создание основы: либо из монолитной бетонной стяжки, либо из самих плоских плит;
• укладку самих фундаментных блоков.

Иногда процесс завершается гидроизоляцией или утеплением.

Рассмотрим этапы:

1. При подготовке участка выравнивается поверхность, устраняется растительность и крупные камни.

2. Обустройство подушки. Вначале засыпается 10-15 см песчаного слоя или щебня с песком в соотношении 10:5. Если грунт глинистый, то подошву делают 3-х слойной, толщиной 60 см, прокладывая середину крупнофракционным наполнителем. Затем следуют процессы обильного увлажнения и трамбовки.

3. Создание основы для фундамента выполняется из тончайшего слоя бетона в 20–30 мм на уплотненном песке. Но вначале необходимо уложить кладочную сетку, а затем на нее медленно вылить раствор, прокалывая его арматурой для удаления воздуха. В случае жаркой погоды его смачивают для предохранения от потрескивания.

4. Блоки размещают посредством грузоподъемной техники и при наличии 2-3-х помощников, контролирующих правильную установку элементов. Но предварительно необходимо подготовить цементный состав, по плотности напоминающий густую сметану, в таком количестве, чтобы на каждую единицу основания приходилось 10-15 литров. Или приобрести специальный строительный клей: он предпочтительнее, так как ускоряет процесс, но дороже.

5. Скрепляющим раствором обмазываются все соприкасающиеся поверхности ФБС: и вертикальные, и горизонтальные. Последовательность укладки фундамента из блоков ФБС:

• Монтаж начинается с элементов по крайним осям, на углах будущего сооружения, которые соединяют между собой для трассировки периметра.
• Первый ряд делают из габаритных или более плоских изделий. Это обеспечивает гарантированную устойчивость.
• Блоки выкладывают строго по уровню, заполняя швы между ними приготовленным составом.
• Направление каждого ряда противоположно направлению предыдущему. То есть четные ряды, например, идут с севера на юг, а нечетные – с юга на север. Элементы монтируются по такой же схеме, как и кирпичная кладка, со смещением.
• После того, как сделают фундамент для наружных стен, приступают к выполнению основания для внутренних.
• Вертикальные швы верхних рядов приходятся на середину нижних. Угловые элементы размещают с перехлестом.
• Между рядами наносится раствор толщиной в 1,5 см.

Инструкция по монтажу

Бетонный фундамент своими руками по всем инструкциям обустраивается в четыре этапа:

1. Проектирование и выбор блоков.
2. Земляные работы с отсыпкой подушки из песка.
3. Установка (с армированием либо без).
4. Гидроизоляция.

Готовить проект лучше доверить профессионалу. Это позволит получить фундамент с нужными характеристиками при минимуме затрат на материалы. ФБС выпускаются с разными габаритами. Однако слишком большие по размеру – лишние траты и нагрузки на грунт. Выбирать эти изделия из бетона надо под конкретные параметры будущих стен. Но обычно для нижнего ряда берутся шириной в 400 мм, а для последующих выше – 300 мм.

Все фундаментные блоки делятся четыре подвида:

1. ФБС – сплошные рядовые.
2. ФБП – с пустотами внизу для уменьшения нагрузок на почву.
3. ФБВ – с вырезом по длине под коммуникации.
4. ФЛ – плиты трапециевидной формы для нижнего ряда.

По ГОСТу в маркировке после этих букв идут три цифры (длина-ширина-высота в дециметрах) и литеры «Т», «П» или «С», обозначающие тип использованного бетона. В первом случае это «тяжелый» вариант из цемента, песка и щебня. Во втором «пористый» аналог, в котором в качестве заполнителя применен керамзитобетон. А в третьем это «силикатное» изделие, сделанное с добавлением извести. Строительство фундаментов всегда ведется с использованием класса «Т». Только они имеют необходимые несущие способности и не боятся влаги.

Земляной этап – стандартен. Необходимо вырыть траншею глубиной ниже точки промерзания грунтов на участке. Затем на ее дне делается утрамбованная из песка толщиной 30–40 см подушка для последующей укладки плит ФЛ

Здесь важно все выполнить так, чтобы на всем протяжении котлована песчаный слой оказался по горизонтали на одном уровне. Иначе основание, скорее всего, получится с перекосами

Разделить бетонный фундаментный блок на две части нужного размера практически нереально. Если при монтаже в кладке остаются пустоты, то их обычно заполняют кирпичами с оштукатуриванием этого проема. ФБС в ряд сверху всегда устанавливаются со смещением, сквозные вертикальные швы здесь недопустимы. Для кладки используется стандартный цементный раствор с маркой не ниже М100.

Если требуется армирование, то необходимо сверху на уже составленный ряд уложить 2–5 прутков в один слой. При этом применяются те же технологии, что и при устройстве фундамента-ленты. Только армирующий пояс получается однорядным.

Для гидроизоляции поверх верхних рядов укладывается рубероид или иной рулонный аналог. Для этих целей подойдет даже мягкая кровля, только стоит она дороже. По бокам кладка полностью обмазывается мастикой. Гидроизоляционный слой должен закрывать бетон со всех сторон, чтобы минимизировать на него воздействие влаги. Так он прослужит гораздо дольше.

Прежде чем приступать к строительству блочного основания для коттеджа, необходимо все тщательно распланировать. Надо предусмотреть площадку для разгрузки блоков и место для крана. Это для установки опор свайного фундамента или заливки монолитной ленты спецтехника не обязательна. Здесь же без спецтехники никак не обойтись.

Разгружаем

Подготавливаем поверхность: размечаем бечевкой линию блоков и подкладываем на основание гидроизоляцию

Подготавливаем раствор и краном подаем первый

Опускаем первый по натянутому уровню

Укладываем второй на раствор к первому

Корректируем расположение вручную с помощью лома

Аналогично укладываем все последующие

Назначение блоков ФБС

Блочные конструкции изготавливаются из высокопрочного бетона (М100, М200) и монтажной арматуры. Торцевые стороны оформлены пазами, что делает соединения между элементами более прочными. Внутренность не имеет отверстий и пустот, поэтому блоки ФБС используются не только для возведения стен, но и фундаментов. Ассортимент блоков ФБС представляют изделия разных размеров: параметры длины – 900, 1200, 2400 мм; параметры ширины – 300, 400, 500 мм; параметры высоты – 300, 600 мм. Материал отличается морозостойкостью, прочностью и долговечностью, поэтому его можно использовать в качестве основы фундамента в любых регионах, даже с самыми суровыми климатическими условиями.

Фундамент из блоков ФБС: инструкция, плюсы и минусы

Блочный фундамент представляет собой кладку конструкций поверх которой в некоторых случаях устанавливается армированный ленточный пояс.

Применение

Блоки ФБС предназначались для сокращения сроков строительства, поэтому могут применяться практически для всех типов домов. Рекомендуется их использовать на сухих не пучинистых почвах, но при грамотном подходе и расчетах, опора пригодна для всех типов почвы.

Преимущества и недостатки

Среди несомненных достоинств базовой конструкции из ФБС следует отметить:

1. Сокращение времени строительных работ.2. Можно применять на любом грунте.

3. Качество и долговечность фундамента.

Блоки полностью готовы к установке. Из них просто нужно сконструировать фундаментный пояс. Ждать набора прочности, как это необходимо при выполнении монолитного или ленточного основание не нужно.

Блоки ФБС

Недостатки такого основания:

1. Высокая стоимость финансовых затрат2. Необходимость привлечения техники для установки блоков

3. Сложность подбора необходимого размера блоков.

По стоимости работ такой фундамент обойдется дороже на 20-25% монолитной плиты, так как кроме высокой стоимости материалов, платить придется и за для доставки и установки плит. Кроме этого, такой фундамент может быть нарушен при сильном горизонтальном пучении грунта. Блоки могут быть попросту выдавлены, что скажется на устойчивости всей постройки. В таком случае лучше выбирать монолитный фундамент.

Блочное основание

Инструкция по монтажу

Работы проводятся в четыре этапа:

1. Проектирование2. Земляные работы3. Установка

4. Гидроизоляция

Стадию проектирования лучше доверить специалистам. В этом случае есть гарантия получить качественное и надежное основание, с учетом всех нагрузок и при этом подобрать плиты нужных характеристик.

ФБС выпускаются в нескольких модификациях:ФБС – – с пустотами для минимизации нагрузки на – с выемкой под коммуникации.

ФЛ – трапициевидные для установки нижнего ряда. Такая форма позволит немного распределить вес и уменьшить проседание.

Для подъема блоков необходим кран

По требованиям ГОСТа блоки имеют маркировку, которая обозначает тип бетона:

Т – тяжелый. Смесь песка, цемента и щебня.П – пористый. Здесь наполнителем выступает керамзитобетон.

С – силикатный. С добавлением извести.

На первом этапе проводятся стандартные земляные работы. Для этого роется котлован, глубиной ниже уровня промерзания земли. И насыпается песчаная подушка, толщиной 30-40 см

На этом этапе важно следить чтобы подушка была максимально ровной, чтобы в дальнейшем не получить перекосы при возведении фундамента

Разметка площадки

Установка блоков проводится со смещением, чтобы получить связанную кладку.

Так как разделить ФБС практически нереально, пустоты, которые образовались между блоками, заполняют кирпичами и заштукатуривают. Кладку скрепляют цементным раствором не ниже М100.

Установка блока на гидроизоляцию и цементный раствор

В некоторых случаях сверху проводят армирование по принципу ленточного фундамента. Только в этом случае достаточно одного ряда прутьев.

Установка второго блока

После установки фундамента, получившуюся стену, со всех сторон обрабатывают специальной мастикой. Сверху выкладывают рубероид с напуском или мягкую кровлю для гидроизоляции.

Преимущества ФБС

1. присутствие стандартизации является основным плюсом. ГОСТ 13579-78 регулирует стандартные размеры и параметры производимых бетонных блоков;
2. контролирование и автоматизация производственных процессов гарантирует качество заводских блоков. Учтены соотношение составляющих и технология проходит через все нужные производственные этапы (замешивание бетона, разлив по емкостям с вибропрессованием, отвердевание и пропаривание);
3. быстрое возведение. Используя кран, основание и стены подвала можно возвести за пару дней. Возможно ещё ускорить строительство, если вместо приготовления раствора на стройке взять уже готовый с завода;
4. простота и всесторонность возложения блоков нет необходимости в особенных навыках, а если фундамент был неправильно положен, то можно разбирать его и собирать сначала. За счет широкого выбора размеров, есть возможность сложить фундамент различной формы и уровня неподходящей длине блоки раскалываются на требуемые размеры;
5. при строительстве в холодном климате либо на специфических почвах, в бетон добавляются дополнительные примеси, которые увеличивают стойкость к морозам и повышенной кислотности грунта;
6. монтажные петли и пазы, стандартизированная размеры (учитывающие даже ширину шва в 2 см) облегчают сборку.

Комбинированные системы устройства

Итак, в классическом варианте фундамент из ФБС устроен невероятно просто и даже примитивно: нижний и верхний армирующий пояс, между которыми может быть произвольное число рядов блоков, но обычно не более 4–5. Такой тип фундамента оптимально подходит для зданий без подвала и технического подпола, то есть блоки со всех сторон подпёрты грунтом, и их выдавливание вовнутрь исключено.

Устройство верхнего армопояса фундамента из ФБС

При наличии подвала или цокольного этажа сдавливающие нагрузки по горизонтальным осям могут компенсироваться двумя способами:

1. Укрепление швов арматурной сеткой 8 мм, компенсирующей внутреннюю зону растяжения.
2. Установка внутренних стен-перемычек.

Также возможна укладка ФБС на нестабильных грунтах, но, как уже говорилось, только при наличии системы распределения нагрузок — свайно-ростверкового или ленточного фундамента. При желании вырезы плит ФБВ можно использовать для обустройства сборно-монолитных фундаментов. В таком случае вырезы блоков служат как лотки для замоноличивания перемычками или заливки поясов, за счёт которых и обеспечивается качественное восприятие изгибающих нагрузок. Этих же целей можно достичь и с использованием обычных блоков ФБС, между которыми спустя 1–2 ряда отливаются армированные пояса по приставной опалубке.

Комбинированный фундамент: лента и блоки ФБС

Как укладывать ФБС

В любом ряду укладка начинается с углов. Затем выставляются блоки в местах отвода простенков. Их называют маяковыми, и по ним потом равняют все остальные. Проверяется вертикальность их выставления, при необходимости вносятся коррекции. Чаще всего блок необходимо снова приподнять, сдвинуть и поставить на место.

После того как выставлены маяковые элементы, натягиваются причалки — шнуры, по которым ориентируются при установке следующих блоков. Они отмечают границы стены, причем так, чтобы ФБС стояли симметрично относительно середины блока ФЛ (блока-подушки). Предельно допустимое отклонение — 12 мм. Все последующие ряды блоков тоже выставляться должны ровно над серединой.

При укладке блоков необходимо следить за тем, чтобы они укладывались один над другим без большого смещения

Шнуры удобнее натягивать в 2-3 мм от боковых поверхностей маячных блоков. Так проще будет выставлять. Промежуточные блоки выставляются начиная с самых больших: сначала ставят все длиной 2,4 метра, потом 1,2 и затем — 0,9. Правильность их установки проверяют относительно разметочных шнуров, вертикальность — отвесом.

Как подобрать размеры блоков ФБС

Определить сколько блоков нужно на ваш фундамент, можно путем подбора. Самостоятельно сделать это можно на плане, нарисованном в масштабе. На плане вы размечаете каждый блок в том же масштабе.

Выбирают размеры блоков для фундамента из ФБС, исходя из простого правила: для повышения прочности конструкции использовать нужно самые большие размеры блоков. Потому сначала прорисовываете установленные в углах блоки 2,4 метра, потом, если они помещаются, рисуете их в местах примыкания простенков. Между ними тоже ставите самые большие блоки, которые там могут поместиться. Там, где они уже не становятся, ставите меньшего размера. Если остаются какие-то промежутки, в которые не помещается даже самый маленький блок (0,9 метра), нестрашно — эти промежутки заполняют кирпичной кладкой.

Два типа сборных ленточных фундаментов из ФБС — с подушкой и без (мелкозаглубленная лента)

Аналогичным способом прорисовываете второй ряд, не забывая о смещении швов. Если нужно, таким же способом прорисовываете третий. Затем считаете необходимое количество блоков каждого размера. Полученный план не выбрасывайте: вам он пригодится при монтаже сборного фундамента уже на площадке.

Раствор для кладки ФБС

Для кладки фундаментных блоков используется стандартный цементно-песчаный раствор марки М-100. Его можно получить используя разные матки цемента и количество песка:

• на 1 часть цемента М300 берут 2,5 части песка;
• на 1 часть цемента М400 песка идет уже 3 части;
• при использовании М500 песка досыпают 4 части.

Сначала перемешивают сухие компоненты до получения однородного состава и цвета. Затем постепенно добавляют 0,5 части воды. Если раствор получается слишком густым, воду понемногу небольшими порциями доливают. Консистенция должна быть, как у густой сметаны: не комком, но и не течь.

Фундаментные блоки: типы, размеры, маркировка

В частном строительстве применяют несколько типов блоков. Для устройства ленточного сборного фундамента чаще всего используют только два вида:

• ФБС — фундаментный блок строительный сплошной. Когда говорят о таком типе блока, то подразумевают, железобетонный (с армированием) элемент без пустот. Это прямоугольные блоки разных размеров, имеющие на верхней поверхности монтажные стальные петли. Иногда в боковых гранях сформованы вертикальные каналы, которые при строительстве заливаются раствором. Из этих блоков складывают ленту фундамента.
• ФЛ — блоки-подушки. Имеют вид трапеции. Укладываются на подготовленное основание и служат для увеличения несущей способности фундамента.

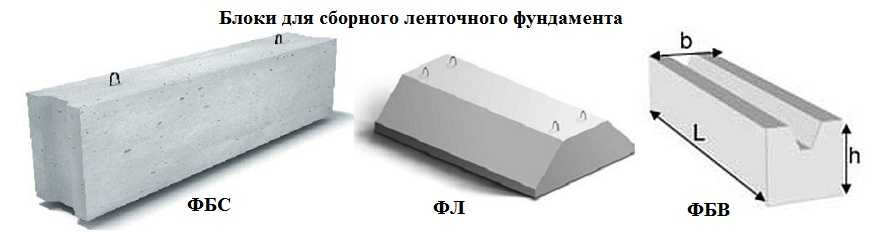

Типы фундаментных блоков, которые нужны будут для сборного ленточного фундамента

При возведении ленточного фундамента необходимо предусмотреть трассы для прокладки и подведения инженерных систем: водопровода, канализации, электричества, отопления. Нужно не забыть о системе вентиляции и оставить отверстия под продухи для вентилирования подпольного пространства или подвала. Для этого могут пригодиться блоки с каналом для укладки коммуникаций: ФБВ.

Размеры и типы блоков регламентируются ГОСТом 13579-78. Для частного застройщика важны в основном размеры и эксплуатационные характеристики. На фото ниже приведена часть норматива, в которой определяются типы и размеры блоков.

Выдержка из ГОСТа, нормирующего размеры фундаментных блоков

Маркировка по ГОСТу

Чтобы легче было ориентироваться в спецификации, в названиях блоков тем же ГОСТом заложена информация о их размерах и типе.

Сначала идет название. Далее — цифры, описывающие геометрию в дециметрах;.

• первая — длина (9, 12,24);
• вторая (через тире или точку) — ширина (3,4,5,6);
• третья — высота (3,6);

Маркировка бетонных фундаментных блоков

Если длины и ширина встречаются любые, то высотой ФБС обычно делают 580 мм (в маркировке «6»). Изготовить блоки высотой 280 мм могут под заказ.

Далее, после цифр идет буквенное обозначение типа использованного бетона:

• Т — тяжелый (цементно-песчаная смесь с щебнем). Самый тяжелый блок высокой плотности. Именно этот тип используют при строительстве фундаментов.
• П — пористый с заполнителем из керамзитобетона. Имеют меньший вес, но и меньшую прочность, также более гигроскопичен.
• С — из силикатобетона (основное вяжущее — известь). Этот тип блоков боится намокания, потому при строительстве фундаментов не используется.

Например, ФБС 24.4.6 Т расшифровывается так: прямоугольный блок из железобетона высокой плотности. Длина 2380 мм, ширина 400 мм, высота 580 мм. По аналогии вы сможете расшифровать и другие обозначения.

Размеры блоков ФБС по ГОСТ

Как укладывать ФБС

В любом ряду укладка начинается с углов. Затем выставляются блоки в местах отвода простенков. Их называют маяковыми, и по ним потом равняют все остальные. Проверяется вертикальность их выставления, при необходимости вносятся коррекции. Чаще всего блок необходимо снова приподнять, сдвинуть и поставить на место.

После того как выставлены маяковые элементы, натягиваются причалки — шнуры, по которым ориентируются при установке следующих блоков. Они отмечают границы стены, причем так, чтобы ФБС стояли симметрично относительно середины блока ФЛ (блока-подушки). Предельно допустимое отклонение — 12 мм. Все последующие ряды блоков тоже выставляться должны ровно над серединой.

При укладке блоков необходимо следить за тем, чтобы они укладывались один над другим без большого смещения

Шнуры удобнее натягивать в 2-3 мм от боковых поверхностей маячных блоков. Так проще будет выставлять. Промежуточные блоки выставляются начиная с самых больших: сначала ставят все длиной 2,4 метра, потом 1,2 и затем — 0,9. Правильность их установки проверяют относительно разметочных шнуров, вертикальность — отвесом.

Как подобрать размеры блоков ФБС

Определить сколько блоков нужно на ваш фундамент, можно путем подбора. Самостоятельно сделать это можно на плане, нарисованном в масштабе. На плане вы размечаете каждый блок в том же масштабе.

Выбирают размеры блоков для фундамента из ФБС, исходя из простого правила: для повышения прочности конструкции использовать нужно самые большие размеры блоков. Потому сначала прорисовываете установленные в углах блоки 2,4 метра, потом, если они помещаются, рисуете их в местах примыкания простенков. Между ними тоже ставите самые большие блоки, которые там могут поместиться. Там, где они уже не становятся, ставите меньшего размера. Если остаются какие-то промежутки, в которые не помещается даже самый маленький блок (0,9 метра), нестрашно — эти промежутки заполняют кирпичной кладкой.

Два типа сборных ленточных фундаментов из ФБС — с подушкой и без (мелкозаглубленная лента)

Аналогичным способом прорисовываете второй ряд, не забывая о смещении швов. Если нужно, таким же способом прорисовываете третий. Затем считаете необходимое количество блоков каждого размера. Полученный план не выбрасывайте: вам он пригодится при монтаже сборного фундамента уже на площадке.

Раствор для кладки ФБС

Для кладки фундаментных блоков используется стандартный цементно-песчаный раствор марки М-100. Его можно получить используя разные матки цемента и количество песка:

• на 1 часть цемента М300 берут 2,5 части песка;
• на 1 часть цемента М400 песка идет уже 3 части;
• при использовании М500 песка досыпают 4 части.

Сначала перемешивают сухие компоненты до получения однородного состава и цвета. Затем постепенно добавляют 0,5 части воды. Если раствор получается слишком густым, воду понемногу небольшими порциями доливают. Консистенция должна быть, как у густой сметаны: не комком, но и не течь.

Виды бетонных блоков

Итак, что же такое бетонные блоки? Бетонные блоки — это изделия, выполненные из монолитного бетона, которые используются для строительства конструкций различного функционала.

Блоки из бетона делятся на три категории: фундаментные, стеновые и перегородочные. Фундаментные блоки выполнены в виде полнотелого блока с армированием и используются при установке фундамента, строительства цокольных помещений и несущих опор.

Производители предлагают следующий ассортимент блоков из бетона:

Стеновые блоки имеют разную форму и размер, бывают крупные и малые бетонные блоки, схожие по габаритам с кирпичом. Для усиления конструкции некоторые блоки выпускаются уже армированные или имеют специальные выемки для прокладки арматуры.

Блоки полнотелого типа специалисты советуют использовать при работах по строительству несущих опор, фундамента, технических и подвальных помещений. Для возведения стен здания лучше отдать предпочтение пустотелым изделиям.

Многие производители выпускают декоративные блоки для облицовки фасада, они имеют разную цветовую палитру и фактуру. Например, потребители часто используют изделия имитирующие рванный камень.

Согласно Гост бетонные блоки в стандартном виде имеют следующие размеры:

• Высота – 20 см;
• Ширина – 20 см;
• Длина – 40 см.

Вес бетонного блока стандартной формы колеблется от 16 кг до 31 кг, в зависимости от типа изделия (полнотелый или пустотелый).
