Строительство четырехскатной крыши для беседки: характеристики конструкции и пошаговая инструкция

Пошаговая инструкция

Весь процесс создания 4-скатной кровли можно разбить на ряд этапов в следующей последовательности монтажа элементов стропильного каркаса.

  1. Мауэрлат.
  2. Лежни.
  3. Конёк и стойки.
  4. Стропила и нарожники.
  5. Обрешётка.
  6. Утепление.
  7. Кровельное покрытие.
  8. Свесы.

Мауэрлат

Выравнивание цементным раствором горизонтальной поверхности, как внешних, так и внутренних стен дома. Для контроля пользуются лазерным уровнем.

На готовые поверхности укладывают сдвоенные доски 120х50 мм, брус 100х50 мм или 100х100 мм. Балки крепят анкерными болтами, вбивая их в предварительно просверленные отверстия в кладке.

Лежни

Это основание для различных частей кровли. Балки укладывают на поверхности внутренних стен. Также выравнивают горизонт стен и применяют пиломатериалы того же сечения. В некоторых случаях лежни используют, как перемычки дверных проёмов. Их крепят также как и мауэрлат.

Конёк и стойки

В случае железобетонного перекрытия стойки устанавливают прямо на него

Если верхнее перекрытие дома представляет собой систему горизонтальных балок с поперечными связями, то стойки, несущие конёк крыши, опирают на центральный прогон или на лежень осевой внутренней стены. Конёк со стойками представляет собой рамную конструкцию, на которую опирают как диагональные, так и рядовые стропильные ноги.

Стропила и нарожники

В шатровом варианте отсутствуют рядовые стропила и конёк. Каркас собирают из четырёх вальм. Они представляют собой равнобедренные треугольники, стороны которых – это диагональные (накосные) стропила, основанием является мауэрлат.

Внутренне пространство вальм заполняют нарожниками – наклонными балками разной длины. Их устанавливают с шагом 0,5 – 1 м. По мере приближения к центральной оси вальмы длина нарожников увеличивается.

У вальмовых и полувальмовых крыш каркас формируется из двух торцовых вальм и боковых трапециевидных скатов. Боковые стороны кровли представляют собой рамы, где рядовые стропила вверху опираются на коньковый прогон, а внизу на мауэрлат.

Обрешётка

Готовят основание каркаса под кровельное покрытие устройством обрешётки поверх стропильных ног. Для этого на стропила набивают горизонтально параллельными рядами с шагом 400 – 500 мм рейки 50 х 50 мм или доски 120 х 50 мм. Следует заметить, что перед монтажом обрешётки каркас покрывают гидроизоляцией. Рулоны ПВХ плёнки раскатывают поперёк стропил, закрепляя степлером и фиксируя сверху контр-рейками.

Застройщики из-за экономии часто пренебрегают монтажом контробрешётки. Это те же рейки, которые укладывают на гидроизоляцию перпендикулярно последующей обрешётке. Благодаря этому создаётся подкровельное вентилируемое пространство. Оно не даёт проникнуть извне внутрь чердака или мансарды влаге и исключает скопление конденсата.

Монтаж гидроизоляции, контробрешётки и обрешётки:

Утепление

Чтобы не возиться с подгонкой размеров, шаг между стропильными ногами стараются проектировать равным 600 мм или 1200 мм – это стандартная ширина плит утеплителя. Теплоизоляцию крепят к обрешётке и стропилам степлером и дюбелями-грибками.

Кровельное покрытие

Специфика четырёхскатных крыш заключается в большом угле наклона кровли от 350 и выше. Поэтому кровельный материал с большим удельным весом не рекомендуется к применению. В то же время популярными видами кровельного материала для вальмовых и шатровых крыш являются:

  • Рулонная (мягкая) кровля. Рулоны битумного картона раскатываю горизонтальными рядами снизу вверх, укладывая на горячую жидкую битумную мастику. Это возможно делать по сплошной дощатой поверхности обрешётки.
  • Металлочерепица. Обладает лёгким весом, привлекательным внешним видом. Крепится к обрешётке саморезами снизу вверх.
  • Профнастил. Легко кроится на нужные фрагменты. Благодаря большим размерам профлистов, монтаж кровли происходит быстро.
  • Ондулин. Легкий кровельный материал в виде волнистой черепицы, может быть окрашен в разные цвета. Это листы из целлюлозы, пропитанные битумом.
  • Фальцевая кровля. Стальные тонкие листы легко монтировать. Отличаются большим сроком службе, но требуют регулярного окрашивания каждые 5 лет.

Свесы

Нижние концы накосных, рядовых стропильных ног и нарожников наращивают отрезками досок для образования своеобразного козырька. Свесы делают длиной от 200 мм до 400 мм. Козырёк по периметру крыши защищает от дождя отмостку вокруг дома. Также свесы, покрытые кровельным пирогом, предотвращают чрезмерный залив стен дождевой водой.

Порядок расчета шатровой крыши

  • Шаг 1. Выберите наиболее удобные единицы измерения – мм, см, м, дюймы, футы.
  • Шаг 2. Выберите способ отрисовки чертежей – цветные, черно-белые.
  • Шаг 3. Укажите тип кровельного материала – жесткий, мягкий (влияет на тип обрешетки – разреженная или сплошная, соответственно).
  • Шаг 4. Введите параметры крыши – высота (от мауэрлата до вершины стропильной системы), свес.
  • Шаг 5. Заполните поля с параметрами дома – длина стороны, высота, толщина стены.
  • Шаг 6. Параметры бруса для мауэрлата – ширина, толщина.
  • Шаг 7. Расчет стропильной системы – величина горизонтального запила под мауэрлат, ширина и толщина стропильной доски, расстояние между элементами (рекомендации ниже).
  • Шаг 8. Введите характеристики гидроизоляции – ширина и длина материала, величина нахлеста сверху и сбоку.
  • Шаг 9. Укажите толщину контробрешетки в горизонтальной проекции (в вертикальной всегда 5 см).
  • Шаг 10 (опционально). Укажите параметры разреженной обрешетки (в случае выбора жесткой кровли) – ширина и толщина доски, расстояние между элементами.
  • Шаг 11 (опционально). Укажите параметры сплошной обрешетки (в случае выбора мягкой кровли) – ширина, длина, толщина листа ОСП.
  • Шаг 12. Характеристики кровельных листов – ширина и длина материала, величина нахлеста сверху и сбоку.
  • Шаг 13. Проверка введённых значений и начало расчета шатровой крыши с помощью кнопки «Рассчитать».

После выполнения расчета, на вкладке «Вид в 3D» вы можете ознакомиться с трехмерной моделью конструкции, построенной в точности по заданным параметрам. Также для подписчиков доступен дополнительный инструмент – 3D-линейка.

Возведение четырёхскатной шатровой крыши

Исходим из того, что основание у беседки уже готово — фундамент надежно залит, а опорные столбы выставлены по уровню. В данном материале предлагается более эстетичный вариант шатровой крыши, нежели в классическом строительстве. По центру будет сделана небольшая башенка, которая подчеркнет уникальность сооружения (в строительстве её называют «тор»).

В первую очередь необходимо сделать по центру беседки деревянный квадрат, к которому в дальнейшем будут крепиться стропила. Данное основание устанавливается на опорные столбы, которые затем убираются.

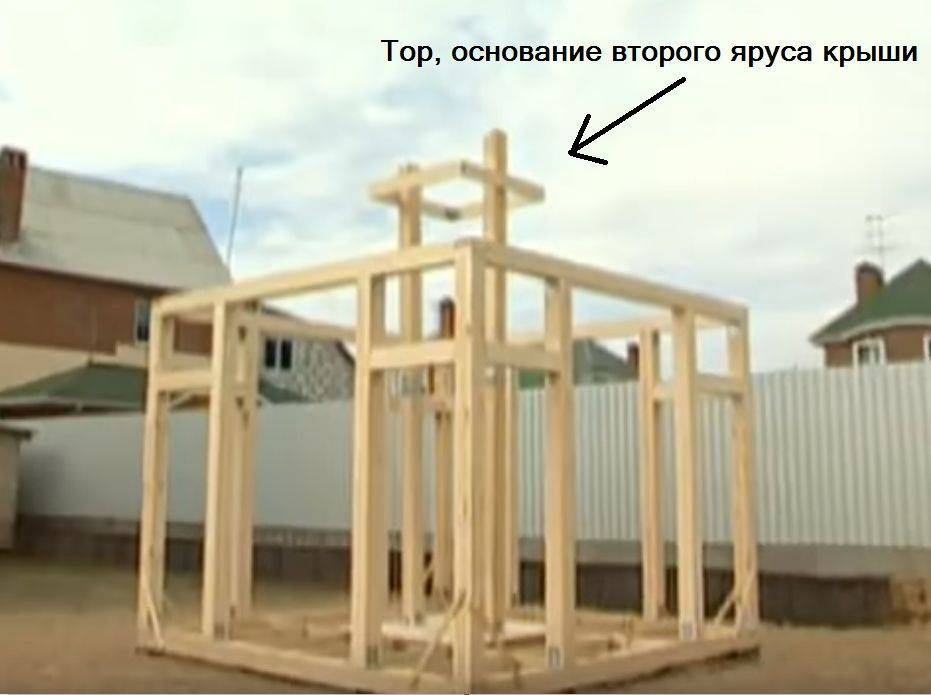

Установка в центре конструкции деревянного квадрата

После фиксирования данного квадрата с помощью креплений для балок устанавливаем стропила. На рисунке ниже представлены стропила из бруса 150 на 50.

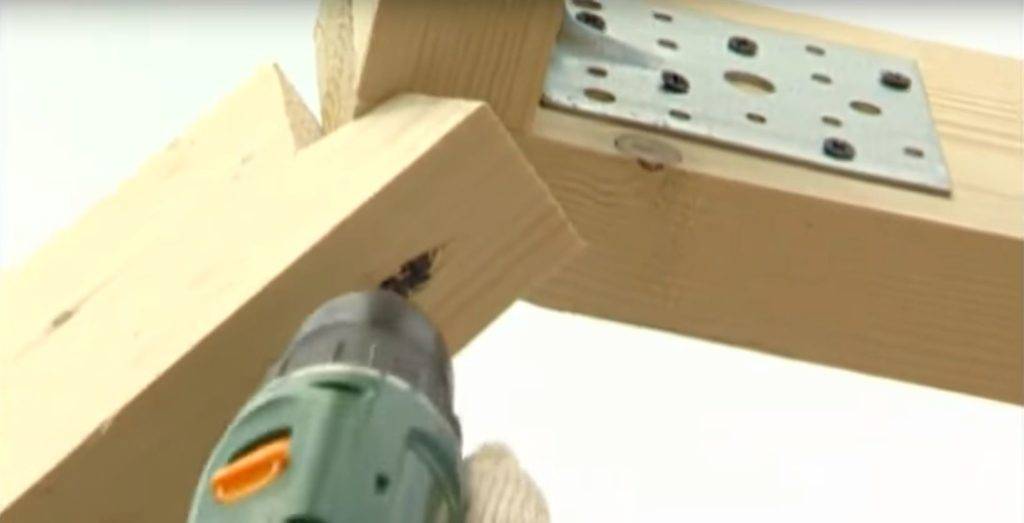

Крепление стропил на тор

После установки всех стропил рекомендуется возводить небольшую крышу на основание второго яруса. Она добавит эстетичности, а сооружение приобретет форму башенки. На рисунке ниже представлен процесс её установки. Она просто ставится сверху и крепится на саморезы.

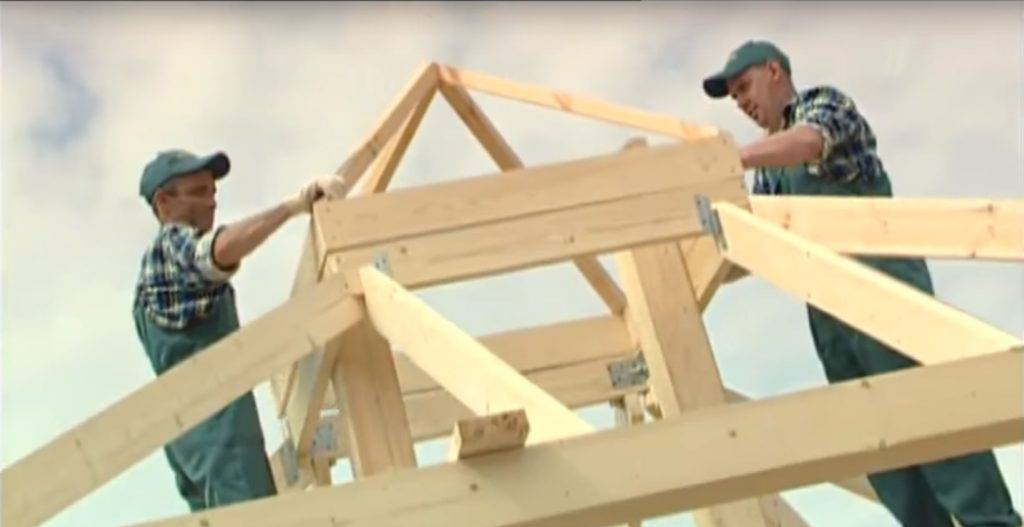

Установка верхней башенки

Далее, опорные столбы для деревянного квадрата вытаскиваются, а вся крыша обшивается фанерой. Получается интересное дизайнерское решение, производящее положительный эффект.

Необходимо грамотно рассчитывать пазы для стропил и углы наклона, после чего «намертво» их скрепить. Для вальмой крыши оптимальным углом наклона можно считать 30 градусов. Подобную крышу использует Тарас Ходорчук в своём строительстве беседки из бруса.

Выбор и подготовка строительных материалов

В ходе строительства своими руками четырехскатной крыши для беседки потребуется древесина для монтажа стропильной системы, пленка для гидроизоляции, кровельный материал и крепежные элементы. Необходимо приобрести:

  • Брус сечением 100х100 мм или 150х150 мм, который используют для изготовления мауэрлата. Выбирают ровный, прочный брусок, без трещин, следов плесени и гнили. Такой же материал необходим для вертикальных стоек и затяжек.
  • Доски сечением 50х150 мм и 100х150 мм для изготовления стропильных ног. Учитывайте, что длина диагональных стропил больше рядовых и может превышать размеры стандартных пиломатериалов. Опытные мастера рекомендуют диагональные стропила изготавливать из досок вдвое большей толщины, чем рядовые. Для этого можно либо закупить большего сечения или срастить две стандартные доски.
  • Необрезная доска 30х100 мм или 40х100 мм для монтажа обрешетки. Так как обрешетку закроет кровельный материал, подойдут пиломатериалы второго или даже третьего сорта.
  • Рейки 30х30 мм, которые используют в качестве контр-обрешетки.
  • Ветровая и карнизная доска.

Так как дерево относится к материалам природного происхождения, оно подвержено воздействию бактерий и влажности. Эти неблагоприятные факторы ухудшают состояние стропильной системы, снижая срок службы и приводя к обрушению. Однако антисептическая обработка защитит древесину. Четырехскатная крыша для беседки, которую планируют оборудовать мангалом или жаровней, обрабатывается антипиренами в качестве профилактики возгораний.

Как сделать четырехскатную крышу дома своими руками?

Возведение конструкции четырехскатной крыши своими руками, чертежи и фото, изложенные в Интернете, помогут в данном вопросе, является трудоемким, но выполнимым процессом, который требует правильных расчетов и определенной последовательности действий.

Схема стропильной системы четырехскатной вальмовой крыши

Стропильная система кровли является мощным и прочным каркасом, способным выдержать все нагрузки кровли, в том числе кровельного пирога и кровельного покрытия. Надежность и прочность кровли зависит от правильного и точного расчета нагрузки на стропильную систему.

Она должна выдерживать постоянные и временные воздействия. К постоянным относится вес крыши, вес всех элементов стропильного каркаса, масса кровельного пирога. К временным воздействиям можно отнести влияние окружающей среды, вес рабочих и техники при выполнении ремонтных работ на кровле.

Имея перед собой схему стропильной системы, можно приступать к возведению деревянного каркаса. Для начала необходимо установить основные элементы конструкции, на которые крепятся стропильные ноги.

Монтаж конструкции стропильной системы своими руками начинается с обустройства основания для будущего каркаса. Для этого устанавливается мауэрлат, который возводиться по периметру верхнего ряда несущих боковых стен. Далее следует установить лежень для коньковой опоры и смонтировать вертикальные стойки. Они должны располагаться строго под углом 90 град. Малейшие отклонения могут привести к деформации всей конструкции. Шаг стоек составляет не более 2 м. На стойки необходимо закрепить балку конька, сечение которой подбирается с учетом нагрузки центральной части стропильного каркаса.

Для того чтобы конструкция была прочной, необходимо проверять правильность угла размещения стропил на мауэрлате

Далее на основании чертежа стропильной системы следует приступить к установке стропильных ног в следующей последовательности:

  • монтаж диагональных стропил, нижняя часть которых крепится к мауэрлату способом врубки;
  • установка центральных стропил;
  • монтаж угловых стропил, которые крепятся к диагональным брусьям;
  • установка затяжки, которая используется для закрепления ног у конька;
  • монтаж центральных стоек, которые одним концом крепятся к коньку, а другим – к затяжке (ригелю);
  • установка подкосов, которые закрепляются на стропильной ноге и ригеле;
  • монтаж шпренгеля, одна часть которого крепится к мауэрлату, а другая – к стропильной ноге.

Схема устройства стропильной системы четырехскатной вальмовой крыши

После этого выполняется монтаж обрешетки. Затем осуществляется укладка кровельного пирога. Он состоит из гидроизоляционного, теплоизоляционного и пароизоляционного слоя. Далее следуют работы по наружному покрытию кровли выбранным кровельным материалом с соблюдением особенностей его укладки.

Если нет возможности самостоятельно выполнить работы, можно воспользоваться услугами специалистов по выполнению монтажа стропильной системы, цена которого зависит от сложности конструкции, общей площади кровли, вида кровельного покрытия, высоты здания, конфигурации кровли и места расположения объекта. Цена за м2 монтажа стропильной системы стартует от 400 руб.

Классический вариант четырехскатной крыши является простой конструкцией, но все же требует знаний строительства и точных расчетов

Монтаж кровельного пирога

Кровельный пирог четырехскатной крыши состоит из нескольких слоев, уложенных в определенной последовательности. Он устанавливается на стропильный каркас, и состоит из таких слоев:

  • пароизоляционного слоя в виде защитной пленки, препятствующего проникновению в подкровельную систему влаги из помещения;
  • теплоизоляционного слоя в виде утеплителя, укладываемого в пространство между стропилами;
  • гидроизоляционного слоя в виде специального материала, препятствующего попаданию влаги в помещение;
  • обрешетки в виде досок, к которым монтируется кровельное покрытие.

Гибкая черепица в виде покрытия позволяет максимально экономно использовать кровельный материал, без существенных отходов

Обрешетка в виде деревянных брусьев сечением 50×50 мм поперечно крепится гвоздями к стропильным ногам сплошным слоем или с определенным шагом в зависимости от кровельного покрытия. Далее к обрешетке крепится пароизоляционная плетка внахлест при помощи степлера. Монтаж утеплителя осуществляется в межстропильное пространство. Далее крепится гидроизоляционный слой, технология монтажа которого схожа с пароизоляционным слоем.

Из каких элементов состоит четырехскатная крыша

Основные элементы, из которых состоит крыша данной конструкции

Для изготовления вальмовой крыши для беседки своими руками необходимо рассчитать угол наклона скатов, высоту конька, нагрузку на данную конструкцию, а также подобрать сечение стропил. С учетом полученных результатов составляется чертеж, позволяющий избежать огрехов в работе.

Основными элементами такой кровли являются:

  1. Мауэрлат — представляет собой опору для крыши. Именно на него приходится вес всей конструкции.
  2. Рядовые стропильные ноги — они верхней своей частью опираются на коньковый прогон. Нижней частью они упираются на мауэрлат.
  1. Диагональные стропила — крепятся к коньку, расходясь к углам конструкции.
  2. Нарожники — прикрепляются сверху к диагонально расположенным стропилам. Снизу они скрепляются с мауэрлатом. Именно благодаря этим элементам и формируется вальмовый скат.
  3. Стойки (вертикальные опоры) — устанавливаются на затяжки. Они выступают в качестве опоры конькового прогона, равномерно распределяя нагрузку между несущими столбами и фундаментом.
  4. Коньковый прогон — это брус, посредством которого соединяются вертикальные стойки. К данному элементу прикрепляются рядовые стропильные ноги.
  5. Затяжки, представляющие собой горизонтальные перемычки, расположенные между стропильными парами. Они способствуют снижению распирающей нагрузки на стены беседки.
  6. Обрешетка, монтирующаяся под кровельное покрытие.

Окончательный этап строительства беседки

Теперь, когда все элементы конструкции стропильной системы беседки полностью готовы, можно ее разобрать, отложить детали в сторону и заняться установкой стоек.

Монтаж вертикальных стоек

Для них используем такой же брус, как и для нижней обвязки — 100х100 мм.

Для удобства установки отпиливаем торцы бруса строго под прямым углом. С одной стороны бруса выполняем шип под установку на него верхней обвязки. Для этой цели лучше воспользоваться электрическим лобзиком, который просто незаменим при выполнении всех многочисленных пропилов. С другой же стороны бруса, если установка столбов беседки запланирована именно на прутки арматуры, высверливаем отверстие на необходимую глубину диаметром равным или чуть меньшим диаметра прутка. Для надежности крепления лучше использовать арматуру с насечками.

Выравниваем столбы по уровню строго вертикально, для надежности фиксируем их временными укосинами. Каждую стойку крепим к нижней обвязке на саморезы с помощью металлических уголков, как видно на фото.

Как установить столбы беседки одному

Установка стропильной системы

После установки всех столбов беседки поднимаем и крепим к ним верхнюю обвязку…

Каркас беседки готов

… а затем и стропила.

Конструкция сразу станет жесткой и устойчивой и можно будет уверенно приступать к кровле крыши. Сплошной дощатый настил выполняем снизу вверх, прикручивая доски к лагам на саморезы. Для разметки досок удобно использовать вырезанный из картона шаблон.

Настил крыши беседки

Для устройства настила крыш также часто применяют плиты OSB-3 — все зависит от предпочтений и выбранного типа кровли.

Для покраски пола и деревянной мебели внутри беседки можно воспользоваться специальным террасным маслом «Пинотекс», предотвращающим появление грибка и придающим древесине водоотталкивающее свойство.

Прекрасной кровлей для беседки послужит мягкая битумная черепица Shinglas (Шинглас). Не забудьте про коньковую и карнизную планки!

Монтируем карнизную планку

Покрываем крышу беседки черепицей

Устанавливаем коньковые планки

Настил пола, монтаж лестницы и перекладин

Монтаж пола начинаем с установки лаг. Крепим лаги к нижней обвязке при помощи П-образных кронштейнов.

Затем приступаем к настилу заранее обструганных и покрашенных половых досок.

Укладку досок начинаем от одной из стен беседки

Перед покраской половые доски тщательно обработаны электрорубанком и отшлифованы электрической шлифмашиной

Между опор крепятся предварительно подогнанные по размерам, обструганные электрорубанком, окрашенные и просушенные элементы перил.

Трудно представить, что такую красоту можно выполнить в одиночку. Но глаза, как говорится, боятся, а руки…

Перила беседки, тщательно оструганные рубанком, отшлифованные и окрашенные смотрятся даже очень эстетично

Крыльцо беседки крепим снаружи к брусу нижней обвязки

Вот она, наша красавица!

Построить беседку своими руками на даче — не такое уж сложное занятие, как поначалу может показаться!

Пластиковые стулья и круглый стол в беседке

Беседка 3х3 только внешне выглядит небольшой, однако за этим столиком свободно помещаются 6 человек. А ведь можно и стол сделать побольше при желании! Но только свободного места почти не останется — гостям танцевать будет негде.

Остается только обтянуть беседку снаружи затемняющей сеткой вроде Тенакс Ямайка (Tenax Jamaica)…

На солнце обтянутая сеткой беседка выглядит вполне неплохо

Сетка не только спасает летом от комаров, но и неплохо защищает беседку от проникновения внутрь дождя, а зимой — и снега

… оградив тем самым себя от комаров и завистливых соседей!

Если описанная в данном материале конструкция с четырехскатной крышей вам не подходит ввиду сложности изготовления, обратите внимание на односкатную деревянную беседку

Комментариев: 2 на “ Беседка своими руками 3х3 м из бруса ”

Добрый день а можно узнать сколько надо материалов длину страпил и какая высота бруса от нижней до верхней обвязки.

Источник статьи: http://muzhik-v-dome.ru/besedki/besedka-iz-brusa-3×3/

Установка гибких окон по периметру беседки

Большая беседка с деревянными перилами получилась у нас очень красивой, отлично защищала от дождя и солнца, но, увы, свободно пропускала воздух, так что пребывание внутри было не очень уютным в ветреную погоду.

Долго думали, чем можно закрыть стены, чтобы не нарушить декоративный эффект. Обычные пластиковые окна для этих целей не подходят, их можно установить только в прямоугольные промежутки – под перилами все равно будет гулять сквозняк. Товарищ где-то увидел интересные мягкие окна, мол, они нам подойдут.

Поискали в интернете и нашли. Очень удобный вариант окон – это ПВХ прозрачный материал со специальными отверстиями для крепления, который толще и прочнее обычной полиэтиленовой пленки. Его можно заказать необходимой ширины и длины.

Фиксация каждого окна осуществляется по всему периметру полотна через люверсы – намертво в его верхней части и при помощи оригинальных защелок по бокам и снизу. Такое окно по надобности можно свернуть, закрепив под свесом кровли.

Решили установить такие окна своими руками.

Стропильная система двускатной крыши

Принцип устройства щипцовой крыши практически не отличается от односкатной. Требования к толщине стропил и шагу такие же, крепятся они тоже к мауэрлату или верхней обвязке. Главное отличие – устройство двускатной стропильной рамы и наличие затяжки для придания системе большей жесткости и устойчивости.

Учитывая небольшие размеры беседок, зачастую используются висячие стропила. Такой вариант подходит для прогонов длиной до 14 м. Но при ширине от 6 м потребуется устройство дополнительных поддерживающих элементов – ригелей, бабок и подкосов.

Для простоты монтажа отдельные элементы можно собрать внизу, но необходимо заранее продумать способ их подъема.

Для накрытия беседки желательно использовать легкие кровельные материалы – они не требуют монтажа капитальных конструкций и крайне просты в использовании. Профнастил подходит как нельзя лучше для устройства беседки своими руками. При этом не стоит бояться шума дождя – вопреки распространенному мнению это нисколько не мешает общению и отдыху.

Как поднять собранные элементы двускатной крыши на беседку без применения спецтехники показано на видео:

Немного теории: какие бывают беседки

С полом и без

Это деревянная каркасная беседка без пола

Обратите внимание, что крыша четырехугольная, а сама беседка со скошенными углами

Это тоже беседка из дерева, но уже с деревянным полом. Потому она поднята на опоры. В ней оригинально отделана верхняя часть — переплет из обработанных тонких досок смотрится замечательно

Материалы

Каркас садовых или дачных беседок делают из трех материалов:

  • деревянного бурса или кругляка малого диаметра;
  • стальной трубы (из профильной удобнее);
  • полимерных труб (ПВХ).

Пластиковые трубы ПВХ могут служить не только каркасом, но и плетеными стенами

Беседка из пластика. Может и неэкологично, но никаких проблем с покраской, грибками или ржавчиной

Беседки для дачи и сада обшивают следующими материалами:

  • поликабронатом (про беседки из поликарбоната читайте тут);
  • профилированным листом (профнастилом);
  • закаленным стеклом;
  • тканью;
  • прозрачными пленками ПВХ;
  • бамбуком.

Металлический каркас в комбинации с обшивкой из затонированного поликарбоната

Бескаркасные беседки

Пример капитальной застекленной беседки, отделанной диким камнем. Внизу может быть любой строительный блок. Застеклена стеклопакетами

Крыша

Выбор строения крыши полностью зависит от формы беседки. Если она прямоугольная выбор широкий: одно или двухскатная, четурехскатная. Прямоугольные беседки под односкатной крышей строить проще всего. Двускатная не намного, но сложнее.

Летняя прямоугольная беседка из кругляка под двускатной крышей

Если форма у беседки сложнее: пятиугольная, шестигранная, восьмиугольная, то придется делать шатровую крышу. Она еще сложнее: придется придумывать, как сделать соединение всех стропил в середине.

Купольная крыша — наиболее сложная. Если беседка своими руками строится впервые, и опыта работы с древесиной мало, лучше найдите другой вариант

Это, наверное, самая простая беседка: две гнутые трубы, которые закреплены на спинках садовых скамеек. К трубам прикреплен поликарбонат. Летняя садовая беседка готова

Вот и все. Другие ставят очень редко. Кстати, если вам интересны беседки под одной крышей с домом, их называют верандами. Прочитать о них можно тут.

Это вся теория вкратце. Могут быть еще какие-то частные случаи: материалов множество, как и возможностей их комбинации. Наиболее интересные оригинальные беседки из нестандартных материалов опубликуем в конце статьи. А теперь — практика.

Варианты четырехскатной схемы крыши

Кроме классического варианта, в котором используются две треугольные и две трапециевидные плоскости, крыша в четыре ската может строиться по одной из разновидностей каркаса:

  • Ломаная датская схема. Треугольные верхушки боковых фронтонов крыши, примыкающих к коньку, совмещаются в одной конструкции с трапециевидным скатом. Получается симпатичная конструкция с крутыми основными скатами и пологими боковыми поверхностями;
  • Четырехскатная голландская система, ее можно назвать антиподом датской схеме. В данном случае фронтоны крыши в верхней части прикрываются от дождя и снега небольшими треугольными скатами;
  • Наиболее простой шатровый вариант крыши, в которой все четыре ската выполняются одного размера. Получается равносторонняя пирамида. Идеально подходит для зданий с квадратными пропорциями стен.

Все модификации четырехскатной или вальмовой схемы рассчитаны на специфические климатические условия эксплуатации крыши. Например, датские кровли хорошо противостоят ветру и большому количеству снега, тогда как «голландки» рассчитаны на то, чтобы противостоять сильным дождям и снегопадам в условиях городской застройки. Шатровые схемы с небольшими углами наклона ската используют для построек на открытой ветреной местности. Классический вариант можно использовать для любых условий, но в этом случае потребуется тщательно выверить положение здания относительно розы ветров.

Варианты кровельных материалов

Как и в случае с плоской кровлей, выбор материалов зависит от состава изделий и их эксплуатационных качеств. К примеру, еврошифер демонстрирует хорошую устойчивость к механическим воздействиям. Он выдерживает до 280 кг снега на 1 кв. м поверхности. В работе лучше использовать разноцветные листы длиною 200 см. Оптимальная ширина изделий – от 95 см и выше.

Темные оттенки шифера отражают до 45% прямых лучей, а светлые материалы, наоборот, притягивают тепло. Если постройка расположена с северной стороны, куда солнце заглядывает не больше 3 часов в сутки, приемлемо использовать полупрозрачные листы.

Мягкая черепица по сравнению с керамической лучше поглощает шумы. Этот материал отличается повышенной устойчивостью к резким температурным перепадам, воздействию влаги и ультрафиолета. Если говорить исключительно о монтаже, список преимуществ следует дополнить быстрым устройством сложных кровель, легкостью транспортировки и минимальным количеством отходов.

Формоустойчивость изделий возможна за счет целлюлозы. Ремонтопригодность обеспечивает модифицированный битум

В отличие от керамической черепицы гибкое покрытие отличается большей ударопрочностью, что особенно важно для наиболее дождливых регионов страны. В их числе: Северо-Курильск, Москва и Петропавловск-Камчатский

Большую жизнеспособность в условиях любого климата проявляет черепица, покрытая несколькими слоями защитной посыпки.

Сторонникам прозрачных конструкций советуем сделать крышу из поликарбоната. В зимний период материал хорошо удерживает тепло и пропускает до 95% естественного света. Легкие соты поддаются обработке электроинструментами и подручными средствами, а оптимальная толщина листов (от 35 до 40 мм) гарантирует стопроцентную защиту от непогоды.

Особенности монтажа шатровой крыши

Шатровая четырехскатная крыша беседки своими руками создается немного другим способом. Пошаговое руководство к такой конструкции будет описано ниже:

  • В этом случае также между опорными столбами располагаются брусья для их скрепления. В месте их соединения вертикально располагается брус. От его длины зависит высота шатровой конструкции.
  • Для скрепления опор и центрального бруса располагаются стропила. Нижняя сторона стропил выходит за пределы конструкции, что будет служить защитой от влаги для внутренней территории беседки.
  • Образовавшиеся скаты треугольной формы соединяются стропилами.
  • Для укрепления конструкции устанавливается ригель.
  • На стропила крепится гидроизоляция или обрешетка, здесь также можно менять местами эти два этапа.

Теперь каждый из вас знает как сделать четырехскатную крышу беседки своим руками. Осталось воплотить полученные знания на практике.

Устройство и основные характеристики

В плане беседки чаще всего бывают прямоугольные и квадратные:

  1. При плане беседки в виде квадрата или равностороннего многоугольника для беседки лучшим образом подойдет шатровая крыша, когда все наклонные стропила, опирающиеся на столбики, сходятся в одной точке. Проще всего изготовить такую крышу, если точка схода располагается над местом пересечения диагоналей.
  2. При прямоугольной конфигурации беседки — оптимальным вариантом будет вальмовая скатная крыша с коньком. При этом скаты, обращенные к меньшим сторонам прямоугольника, будут изготовлены в виде треугольников, а два оставшихся — в виде трапеций.

В некоторых экзотических случаях в плане беседки могут быть:

  • пентагональными (5 углов);
  • гексагональными (6 углов);
  • октагональными (8 углов).

Натуральная черепица

Этот вариант самый дорогой из всех предложенных. Но если финансы позволяют, то можно приобрести функциональную беседку, которая обкладывается натуральной черепицей. Это идеальный вариант для кровли.

Натуральная черепица один из дорогих вариантов, но ее стоимость окупится ее высоким качеством, и длительным сроком эксплуатацииИсточник vvcdomstroy.ru

Преимущества:

  1. Максимальная экологичность, привлекательный внешний вид.
  2. Невосприимчивость к перепадам температур, солнцу, огню, воде.
  3. Прослужит свыше 100 лет.
  4. Прочность очень высокая.
  5. Шумоизоляционные, а также теплоизоляционные свойства на высоком уровне.
  6. Воздух внутри беседки не нагреется даже под воздействием сильной жары, а дождь не станет причиной возникновения неприятного шума.
  7. Использовать можно на крышах даже сложной формы.
  8. Если один элемент повредится, то его легко заменить на другой.

Но даже у такой конструкции имеются определенные минусы:

  1. Цена очень высока.
  2. Большой вес, а потому сложно устанавливать на крыше. Необходимо соблюдать определенные требования к стенам и фундаменту из-за большого веса.

Превосходство и плохие качества системы

Необходимо отметить минусы и также плюсы четырехскатной кровли по сравнению с очень популярной и конструктивно обычный двускатной.

Превосходства вальмовой кровли:

Правильно сконструированная и собранная вальмовая кровля благодаря отсутствия отвесных торцевых стен (фронтонов или щипцов) владеет невысоким сопротивлением воздушным потокам. Естественно, самым лучшим образом противостоит ураганным ветрам и меньше предрасположена распаду крыши в местах карнизных свесов (щипцовых не имеет).
Четырехскатная кровля благодаря угловых ребер, сходящихся к опорной балке конька, имеет жёсткую систему и не предрасположена сколько-нибудь солидным деформированиям.
Вальмовая кровля дает возможность сделать большие свесы со всех четырех сторон строения, таким образом защитив фасады от осадков.
Четырехскатная кровля выполняет дом с мансардой зрительно более невысоким

Это важно, когда здание необходимо вмонтировать в существующую одноэтажную застройку, не нарушив равновесия и характера застройки.
Вальмовая кровля красива. Правда и не все с данным согласны.

Четырехскатная кровля двухэтажного дома за городом. Большие свесы прекрасно оберегают стены от атмосферных осадков

Плохие качества вальмовой кровли:

  • Кровля с четырьмя скатами тяжелее двускатной и, поэтому, дороже. Правда, нет необходимости в кладки кирпича фронтонов. И поэтому не факт, что вальма обойдется в большую сумму.

    Наклонные Окна для мансарды следует помнить закрывать во время хорошего дождя, по другому на полу будет лужа

  • Скаты с каждой стороны «поглощают» часть площади чердака с коротких торцов. При устройстве мансарды это имеет большое значение.

    Окно, вмонтированное в скат кровли, может быть и по вертикали. Данное окно называют «летучая мышь». Вмонтированное в крышу из гибкой черепицы, настоящего шифера или металлической черепицы, выглядит очень эффективно.

  • Окна для мансарды, часто применяемые для освещения пространства под вальмой, имеют один, но важный минус: их необходимо обязательно закрывать перед ливнем. В другом случае на полу будет лужа. С обыкновенными, отвесными окнами, размещаемыми в стенках фронтона при 2-ух скатах, такой трудности нет. Правда, и в четырехскатную кровлю можно красиво вмонтировать отвесные окна.

Еще 1 способ встройки в кровлю полноценных окон.

Разновидности четырёхскатных крыш

Разновидности четырехскатных крыш

Ввиду того, что фронтонов нет, данная кровля устанавливается намного проще, чем двускатная. При этом происходит еще и экономия строительных материалов. Но подобные конструкции требуют монтажа сложных стропил. Можно сказать, что стропильная система вальмовой крыши одна из самых сложных на сегодняшний день. Так же может понадобиться подгонка кровельных материалов. Вальмовую ломаную крышу создают скаты, которые имеют различные уровни наклона.

Ещё одним распространённым видом четырёхскатных крыш является шатровая крыша. Она также может быть возведена своими собственными руками. Этот тип кровли намного проще, чем вальмовый. Они являются по сути пирамидальными. Всё достаточно просто: четыре треугольных ската своими вершинами сходятся в одном месте. Такие крыши не имеют фронтонов. Они бывают в том случае, когда производится строительство здания формы правильного многоугольника или квадрата. Главным недостатком является сложность стропильной системы.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
