Фундамент должен быть прочным, надежным и долговечным. Так вкратце можно охарактеризовать основные требования к основанию любого здания. Чаще всего для устройства фундамента используется бетон, но это не единственный подходящий материал. Интересный альтернативный вариант – бутовый камень.

Проектирование

Расчеты бутобетонного фундамента начинаются с определения ширины и глубины заложения подошвы сооружения.

Определение этих значений зависит от нижеследующих факторов:

  • конструкция сооружения (наличие подвала, инженерные сети и пр.);
  • характер и величина нагрузок;
  • рельеф местности;
  • геологические условия;
  • гидрогеологические условия;
  • климатические условия (глубина промерзания и т. п.).

Еще, глубина залегания подошвы сооружения должна обеспечивать надежную работу основания по предельным расчетным состояниям (растяжение, сжатие и т.д.) и по максимуму исключать промерзание грунта под конструкцией.

Основание глубина заложения

Этапы и технологии монтажа

Как при возведении любого ленточного фундамента, технология строительства из бута состоит из похожих этапов:

  1. Проектирование – расчет и чертеж плана предполагаемого подстенка.
  2. Подготовительная часть – рытье траншеи, устройство песчано-гравийной подушки, гидроизоляция подземной части.
  3. Основное строительство – выкладка первого и последующих рядов.

Инструменты и материалы

Для возведения такой подосновы не требуется привлечение специализированной техники, но для создания требуется определенный инструмент:

  • лопаты – для рытья траншеи (в случае рытья целого котлована лучше привлечь экскаватор и после доработать грунт лопатой);
  • киянка – для выкладки булыжников;
  • бетономешалка – для изготовления бетонной смеси;
  • ящик для раствора по месту укладки;
  • желоба – для спуска ящиков и сырья;
  • стремянки – для схода в котлован.

Расчеты

При возведении этого остова очень важно правильно произвести расчеты. В первую очередь это позволит заказать материал в нужных объемах

Чтобы узнать правильное количество нужно предварительно рассчитать ширину, высоту и полную длину возводящейся опоры.

Минимальные размеры ленточного бутового фундамента:

  • ширина – 35 см и более;
  • глубина траншеи – 70 см;
  • общая высота с учетом заглубления – 1,6м;
  • длина – измеряется по готовому чертежу.

При выборе этих параметров следует учитывать предполагаемые нагрузки на готовый фундамент, а также состав грунтов, на которых предполагается строительство, и природно-климатические особенности района.

Если вы сомневаетесь в правильности расчетов, то следует обратиться к специалистам, ведь от этого напрямую зависят качественные характеристики возводимой конструкции.

Порядок расчета объема потребляемого сырья:

  1. По известным параметрам длины и ширины не сложно вычислить площадь предстоящей конструкции.
  2. Разделив площадь остова на примерный диаметр выбранного камня, мы получим количество материала, необходимого на выкладку одного ряда.
  3. По известной высоте подстенка и приблизительной высоте валуна путем деления мы выясняем количество линий, которые предстоит выложить.
  4. Умножив число рядов на количество сырья, необходимого на один ряд, мы получим общий объем материала для полной выкладки планируемой постройки.

Пример: пусть ширина фундамента будет равна 0,35 м, длина — 150 м, высота – 1,6 м. Размер бутового камня равен 35х15 см. Тогда:

  • 0,35 м * 150 м = 52,5 м2 – площадь основания;
  • 52,5 м2/0,35 м2 = 150 шт – количество сырья на одну линию;
  • 1,6 м/0,15 м = 11 рядов;
  • 150*11 = 1650 шт – количество горной породы для постройки полной конструкции.

Этот способ используется в том случае, если размер используемого горного материала примерно одинаковый.

Для начала по известным параметрам конструкции нужно рассчитать объем всего основания. Для этого достаточно перемножить длину на ширину и высоту (0,35х150х1,6=84 м3). А после разделить получившийся объем костяка на объем бута, потребляемого для возведения 1 м3 (84 м3/1,8 т = 47 м3).

Особенности конструкции

Особое внимание при обустройстве ленточного фундамента следует обратить на его гидроизоляцию и отведения от него поверхностных вод. Ленточный фундамент широко применяют в индивидуальном строительстве домов на любых грунтах, за исключением илистых и торфяников. Его стоимость составляет примерно 20 % от стоимости всего сооружения, а средства, которые придется затратить только на устранение допущенных ошибок, могут превысить те, которые были затрачены первоначально

Его стоимость составляет примерно 20 % от стоимости всего сооружения, а средства, которые придется затратить только на устранение допущенных ошибок, могут превысить те, которые были затрачены первоначально

Ленточный фундамент широко применяют в индивидуальном строительстве домов на любых грунтах, за исключением илистых и торфяников. Его стоимость составляет примерно 20 % от стоимости всего сооружения, а средства, которые придется затратить только на устранение допущенных ошибок, могут превысить те, которые были затрачены первоначально.

Основание же из бутового камня намного дешевле, чем монолитный армированный ленточный его аналог. При этом раствор для бетона будет использован в минимальном количестве.

Фундамент из бутового камня имеет неизменное поперечное сечение по всему периметру будущего сооружения. Его не требуется укреплять какими-либо столбами. Если предусмотрены внутренние несущие стены или опоры, то и под ними должен быть остов такого же сечения, выполненный заодно с основным фундаментом. Если дом отапливается печью, выложенной из кирпича, то под ней нужно создать отдельное, не связанное с общим основание из бутового камня.

Советы специалистов

Пытаясь разобраться с тем, что такое бутовый фундамент и как его класть, стоит прислушаться и к советам опытных мастеров. Несколько практических рекомендаций позволят избежать распространенных ошибок и значительно облегчить весь процесс.

О чем нужно помнить:

  • До начала работ нужно все тщательно просчитать и продумать, закупить материалы – что значит, фундамент ленточный бутовый монтируется лишь тогда, когда все уже на объекте аккуратно сложено, а не едет из строительного магазина.
  • Благодаря обустройству пологих откосов под фундамент удастся создать более комфортную рабочую площадь для его заливки, так как это ускорит подачу к объекту породы и цементного раствора.
  • Если на участке есть крутые склоны и это создает некоторые неудобства, стоит смонтировать деревянные подмостки.
  • До выполнения заливки нужно заранее рассчитать и разметить места, где планируется прокладывать систему вентиляции, разнообразные коммуникации, чтобы потом все сделать проще и быстрее.
  • В боковых частях траншеи небольшой глубины нужно расположить емкости с цементно-песчаным составом, между ними можно выполнять заготовки из булыжников нужного размера.
  • Бут по фракциям желательно отсортировать заранее – до того, как начнутся работы, в процессе изучения типа основания «бутовый фундамент» (что это такое, как правильно выполнять и из каких материалов). Продольные камни с ровными краями могут стать опорой всего фундамента и здания, поэтому их обязательно нужно аккуратно вдавливать в дно траншеи и параллельно контролировать, чтобы булыжники не качались, были установлены вдоль траншеи (никак не поперек).

Создать бутовый фундамент для дома своими руками совсем несложно, если выполнить правильные расчеты и следовать технологии укладки. Самое главное в процессе выполнения основания – обеспечить ему должную прочность, поэтому не стоит экономить средства на материалах и время на работе с камнем. Тщательный разбор булыжников на фракции, выбор лишь качественных и способных создать правильную конструкцию, соблюдение всех правил – гарантия того, что фундамент прослужит минимум 150 лет.

Материалы и инструменты, необходимые для изготовления бутобетонного фундамента

Сейчас бутобетонный фундамент все чаще выбирают в частном строительстве

Его выгода очевидна и привлекает внимание застройщиков. Технология производства работ глубоко изучена и ее легко трансформировать под конкретный объект. Специальная бутобетонная смесь готовится из подготовленных составляющих, которые должны соответствовать маркам и качеству, заложенному в проекте

Половину объема приготавливаемой смеси составляет бетон, а вторую часть — особый бутовый камень. К каждому из ингредиентов выставляются соответствующие технические требования, которые определяют характеристики будущего здания

Специальная бутобетонная смесь готовится из подготовленных составляющих, которые должны соответствовать маркам и качеству, заложенному в проекте. Половину объема приготавливаемой смеси составляет бетон, а вторую часть — особый бутовый камень. К каждому из ингредиентов выставляются соответствующие технические требования, которые определяют характеристики будущего здания.

В стандартной технологии строительства допускается снижение составляющей камня до 40% от объема.

Бутобетонный ленточный фундамент изготавливается из бетона, марка которого должна быть М-400 или М-500. Щебень используется мелкой формации, не более 3 см. Пропорции щебня, песка и цемента должны быть 5 к 3 к 1. С помощью воды выходят на необходимую консистенцию раствора. Она зависит от будущей технологии возведения, а также от использования специальной трамбовки или вибрационной плиты.

Методика производства работ не отличается от стандартного подхода к строительству ленточного монолитного основания и требует тех же инструментов.

Как сделать бутовый или бутобетонный фундамент?

При этом, как правило, столбчатые фундаменты применяют для строительства легких сооружений из бруса, оцилиндрованного бревна или построек каркасного типа. Если вы планируете строительство бани из дерева, то столбчатые фундаменты будут хорошим выбором.

Если у вас на участке преобладают пучинистые грунты, сформированные влажными пылеватыми песками с прослойками ила, глинистыми грунтами, подверженными морозному пучению, то хорошим выбором может стать строительство ленточного фундамента, в том числе и мелкозаглубленного.

Как сделать бутовый фундамент своими руками?

Какого бы типа фундамент вы не выбрали в зависимости от грунтовых условий и веса возводимой постройки, выполнить их можно из различных материалов.

На сегодняшний день широко используются фундаменты из железобетонных блоков, монолитные фундаменты, заливаемые в опалубку с установленным в нее арматурным каркасом, фундаменты из кирпича, а также столбчатые фундаменты из предварительно обработанных деревянных столбов.

В слабых грунтах довольно часто возводят фундамент из бутового камня или бутобетонные фундаменты.

Бутовые фундаменты выполняются из крупных камней, укладываемых на хорошо утрамбованный грунт основания. В зависимости от грунта бутовый фундамент может возводиться как в опалубке, так и непосредственно в траншее с отвесными стенками.

Камни укладываются рядами, перемежающимися слоями гальки или гравия, уплотняемыми трамбовкой и проливаемыми цементным раствором. заполняющим пустоты в кладке.

Толщина каждого ряда составляет 15-20 см. Раствор, использующийся для бутовых фундаментов следует готовить в следующей пропорции: на 1 часть цемента 3 части песка. Количества камня в кладке должно быть примерно равно количеству раствора. Цемент лучше всего предпочесть марки М400 или М500.

Перед началом строительства бутового фундамента следует отобрать достаточное количество камней нужного размера, отчистить их от грязи и пыли. Для кладки нижних рядов желательно выбрать плоские продолговатые камни длиной до 20-30 см.

Устройство бутобетонного фундамента

Бутобетонный фундамент отличается от бутового тем, что выполняется из того же раствора, из которого делается бетон. Но вместо щебня в состав смеси добавляют кирпичный бой, бутовый камень, кирпич-половняк.

Укладывается бутобетонный фундамент также послойно – сначала слой раствора толщиной 10 см, потом слой наполнителя толщиной 15-20 см и т.д.

Схема устройства бутобетонного фундамента под кирпичные стены показана на рисунке ниже:

Как видите, здесь устроена песчаная подушка под фундамент. позволяющая более равномерно перераспределять нагрузки от строения на грунты основания.

Особенности строительства бутового фундамента

Часть бутового фундамента, возвышающуюся над поверхностью земли, рекомендуется выполнять одновременно с облицовкой кирпичом.

Крепление кирпичной облицовки с надземной частью фундамента производится укладкой тычкового ряда кирпичей, заделываемых на полкирпича в бутовую кладку, через каждые 4-6 ложковых рядов.

Цифрами обозначены: 1 – изоляция, 2 – бутовый камень, 3 – кирпичная кладка .

Если в процессе строительства бутовых фундаментов планируется остановка работ продолжительностью более суток, то для защиты в жаркую погоду от высыхания уже построенную часть фундамента следует проливать водой не реже 3-4 раз в сутки, укрыть пергамином или пленкой, препятствующей пересыханию раствора.

Как видите, в строительстве бутового и бутобетонного фундамента нет особых сложностей и при наличии всех необходимых материалов вы всегда сможете построить такой фундамент своими руками.

Печи новосибирской компании Термофор в последнее время пользуются все большим спросом и это не случайно. Каменки Термофор завоевали популярность у покупателей благодаря надежности в работе и доступным ценам. Сегодня в компании производится новая линейка Читать.

Одним из наиболее популярных видов дверей являются двери с филенкой. Благодаря простоте конструкции и красивому внешнему виду такой тип дверей часто выбирают в качестве межкомнатных и входных.Они изготавливаются из различных материалов, поэтому не составит Читать.

Несмотря на то, что в каждой бане есть окошки, далеко не всегда освещения, которое через них проникает внутрь достаточно, чтобы с комфортом попариться и помыться. Особенно, если вы решили сходить в баньку вечером или в пасмурную погоду. Поэтому, зачастую в Читать.

Плюсы и минусы бутового фундамента

Рассматривая вопрос о конкретном строительном материале, следует также определить все за и против его использования. Несмотря на кажущуюся простоту и доступность, этот материал отличается собственными особенностями и требованиями.

Среди основных преимуществ фундамента из бута можно отметить такие пункты:

  • Материал естественен, а соответственно экологически чист;
  • Камень отличается долговечностью, надежностью и прочностью;
  • Исключается необходимость в дополнительной декоративной отделке;
  • Высокая влагостойкость, отсутствует необходимость обеспечивать гидроизоляцию;
  • В состав материала могут быть добавлены иные строительные компоненты;
  • Возможность возведения подобного фундамента на грунте различных типов;
  • Возможность возводить различные типы фундаментов.

Имеются также определенные недостатки, о которых следует упомянуть:

  • Необходимость создания глубокой траншеи, ниже уровня промерзания грунта, а также поднятие фундамента на несколько дециметров над уровнем грунта;
  • Немалая стоимость материала, сложности в доставке;
  • Необходимость проведения тщательных предварительных расчётов;
  • Длительность проведения строительных работ.

Несмотря на имеющиеся преимущества и недостатки, этот материал имеет немалую популярность и находит применение в решении большого ряда строительных задач.

Как сделать бутовый фундамент своими руками

Работы по возведению делятся на несколько циклов, каждому из которых нужно подойти с ответственностью:

  • отрывка котлована и уплотнение основания;
  • кладка ниже уровня земли;
  • кладка выше уровня земли;
  • гидроизоляция и засыпка фундаментов.

Каждый этап имеет свои особенности.

Земляные работы

Избежать данного этапа позволяет лишь устройство здания на винтовых сваях.

Перед началом работ на местность выносят разметку осей или расположения ленты фундамента.

При наличии в здании подвала котлован устраивают под всю площадь здания. Если подвал не предусмотрен, вырывают траншеи под стены. Ширина траншеи принимается больше, чем ширина фундамента по обрезу, так как бутовая конструкция имеет трапециевидную форму в разрезе, то есть утолщается снизу.

Для определения глубины отрывки котлована необходимо знать глубину промерзания грунта. Она приводится в нормативных документах для каждого типа местности.Грунт вынимают на 20-30 сантиметров ниже промерзания. На этой дополнительной глубине укладывают подушку из крупнозернистого песка, которая образует ровное основание и играет роль дренажа.

Удаленный грунт оставляют неподалеку, он понадобится на завершающем этапе работ.

Необходимые инструменты и материалы:

  • экскаватор или специальные машины для разработки грунта, при большой глубине залегания фундаментов;
  • лопата для доработки грунта;
  • доски для укрепления стенок котлована или траншеи;
  • песок крупнозернистый для песчаной подушки;
  • вода для проливки песка при уплотнении;
  • полиэтиленовая пленка, укладываемая поверх песчаной подушки для предотвращения попадания влаги в фундамент.

Кладка стен фундамента

Снизу укладывают самые крупные камни. Второй ряд кладется с обеспечением перевязки, то есть верхний камень опирается на два нижних. Перевязку обеспечивают как в продольном, так и в поперечном направлении.

В качестве связующего состава для камней используют цементно-песчаную смесь. При приготовлении на три части песка используют одну часть цемента. Пустоты между камнями заполняют щебнем с «тощим» бетоном жидкой консистенции.

Кладка выше уровня земли выполняется из самых ровных камней. Обычно высота цоколя составляет 50-60 сантиметров. Необходимо такое же обеспечение перевязки, как и при укладке нижних слоев.

Инструменты и материалы для выполнения работ и их примерная стоимость:

  • бут – от 500 рублей за тонну;
  • цементно-песчаный раствор – от 2800 рублей за кубометр;
  • щебень и бетон марки М100. Цена за щебень составит от 300 рублей за метр кубический, а на бетон от;
  • кельма и растворная лопата. В сумме обойдутся в 200-300 рублей;
  • отвес, шнур-причалка и строительный уровень для контроля вертикальности и горизонтальности кладки. Отвес можно сделать самостоятельно. Цены на строительный уровень начинаются от 1300 рублей;
  • прямоугольная и остроносая кувалды для разбивки и сколки камней, обе можно приобрести за 1000 рублей. Существуют двухкомпонентные кувалды, способные заменить сразу и прямоугольную, и остроносую, цена от 500 рублей.

Рассчитать необходимый вес бутового камня несложно: достаточно объем умножить на плотность. Нужный объем определяют, перемножив длину стен фундамента на их толщину и на глубину залегания. Плотность камня от 1800 килограмм на метр кубический.

Расход раствора составляет 0,3-0,4 кубометра на 1 метр кубический кладки.

Закончив кладку, засыпают пазухи грунтом, оставшимся после отрывки котлована. Работу производят послойно, тщательно уплотняя каждый слой. Поверх засыпанного грунта устраивают отмостку на влагостойком основании. Она устраивается вдоль всего периметра здания и может быть выполнена из бетона, асфальта, брусчатки или тротуарной плитки.

После засыпки пазух выполняют гидроизоляцию стен. В отличие от всех остальных ленточных фундаментов, бутовый камень не требует вертикальной защиты, что уменьшает трудоемкость и снижает затраты на материалы.

От попадания излишней атмосферной влаги фундамент защищает отмостка. Для защиты материала наружных стен по обрезу конструкции выполняют горизонтальную гидроизоляцию. Для этого применяются рубероид, гидроизол или линокром, уложенные в два слоя. Эти материалы представляют собой основание, пропитанное вяжущим веществом. Самым дешевым вариантом станет рубероид, это кровельный картон с битумом. Линокром и гидроизол более современные материалы.

Рулон рубероида площадью 15 квадратных метров будет стоить от 300 рублей, цены на гидроизол начинаются от 35 рублей за метр квадратный, а на линокром от 55 рублей.

Качественно выполненные фундаментные работы способны обеспечить очень большой срок эксплуатации бутового фундамента, который прослужит нескольким поколениям.

Основные характеристики

Бутовая конструкция

Бутовый и бутобетонный ленточный фундамент относятся к разряду конструкций мелкого заложения и используются в основном для индивидуального строительства малоэтажных зданий (1–2 эт.) своими руками. Сооружения данного типа весьма эффективны для возведения частного дома на пучинистых основаниях, и в условиях высокого расположения грунтовых вод.

Виды оснований из природного камня

Фундаменты бутобетонные позволяют в полной мере применить строительные материалы, распространенные в данной местности, что значительно повышает экономическую выгоду от использования такого типа конструкций.

Виды кладки

В зависимости от характеристик грунтового основания, бутовые и бутобетонные ленточные фундаменты могут выполняться двумя способами:

  • в опалубке — для слабых грунтов (песчаные, супесчаные);
  • в плотных грунтах — без опалубки: кладку ведут враспор по стенкам траншеи;

В роли опалубки выступают щиты, сколоченные из обрезной доски толщиной 40 мм, а также могут использоваться отходы ДСП или плоского шифера.

Бутовые

Бутовый фундамент — это сооружение из природных камней имеющих неправильную форму в виде двух примерно параллельных поверхностей (постелей).

Бутовая кладка

В качестве материалов для бутовых сооружений используют камни горных пород:

  • известняк;
  • туф;
  • гранит;
  • песчаник;
  • булыжный камень и другие подобные материалы.

Применяемые для кладки камни обычно имеют калиброванные размеры 20×30 см, массой до 30 кг. Если бут большей величины, то его предварительно готовят — раскалывают на нужные фракции, подгоняя при этом его геометрические параметры под форму параллелепипеда. Такой вид работ носит название — плинтовка.

Кувалда

Для плинтовки кладочных камней обычно используют кувалду весом 4,8 кг, а для более точной обработки применяют кулачок — это заостренный молоток массой 2,3 кг. Этим же инструментом расщебенивают или осаживают камень при бутовой кладке.

Молоток-кулачок

Кроме названных приспособлений, в процессе возведения конструкций используют те же инструменты, что и при выполнении кирпичной кладки. Бутовая кладка рекомендована для конструкций, не подвергающихся значительным растягивающим напряжениям, а также при наличии дешевого местного материала (бута) и малых объемах сооружения.

Для ведения кладки используют растворы, марки которых должны соответствовать параметрам, указанным в таблице ниже.

Рекомендуемые марки растворов

Бутобетонные

Ленточный бутобетонный фундамент состоит из бетонной подвижной смеси, в которую равномерно горизонтальными рядами вдавливают бутовые камни. Количество природного камня должно соответствовать половине общего объема конструкции.

Бутобетон

Для бутобетонного сооружения применяются те же стандарты что и для бутовой кладки, кроме одного отличия —камни допускается применять не расколотыми. Однако, геометрический размер используемого бута не должен быть больше 1/3 ширины сооружаемой конструкции.

Еще один важный момент — бетоннобутовый фундамент, независимо от состояния грунтов, всегда возводится с применением щитовой съемной опалубки. Из положительных свойств — цена возведения бутобетонных конструкций ниже, чем стоимость аналогичных по объему бутовых, и приравнивается к затратам по устройству монолитных ленточных конструкций.

Ленточные фундаменты

Для большинства малоэтажных гражданских и промышленных зданий применяются ленточные фундаменты. Они относятся к фундаментам мелкого заложения, передающим нагрузку на грунты основания преимущественно через подошву. Такие фундаменты возводят в открытых котлованах и траншеях.

Различают 2 типа ленточных фундаментов:

  • монолитные;
  • сборные.

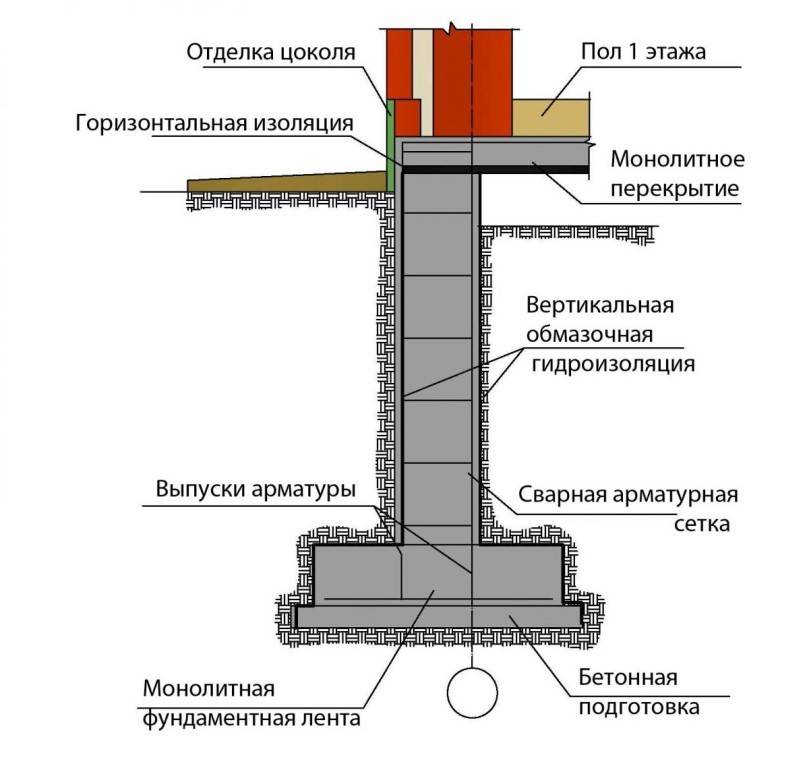

Монолитные ленточные фундаменты

Они устраиваются обычно в виде нижней армированной плиты и неармиро-ванной или малоармированной фундаментной стены, на которую опираются стены здания.

Процесс возведения монолитных фундаментов включает:

  • разбивку положения фундаментов на дне выемки;
  • устройство опалубки;
  • установку арматуры;
  • укладку бетона;
  • разборку опалубки.

Виды опалубки, применяемой для устройства фундаментов:

  • металлические блок-формы;
  • стальная инвентарная опалубка из пространственных блоков или крупных щитов;
  • несъемная опалубка (железобетонная);
  • мелко- и крупнощитовая опалубка с палубой (рабочей поверхностью, соприкасающейся с бетоном) из водостойкой фанеры.

В отдельных случаях может применяться несъемная опалубка из плоских или пространственных железобетонных элементов. Опалубочные щиты или готовые опалубочные блоки на место изготовления конструкции устанавливаются, как правило, краном.

Армирование фундаментов выполняют из сеток или пространственных каркасов.

До начала укладки бетона должно быть тщательно подготовлено основание. Обычно на естественное основание укладывается подготовка под фундамент из бетона невысокого класса, который предотвращает впитывание цементного молочка грунтом. Для создания защитного слоя бетона устанавливают фиксаторы в шахматном порядке с шагом 1 м. Арматурные сетки и каркасы фундаментов, а также отдельные стрежни соединяют вязкой или сваркой. После завершения арматурных работ устанавливают опалубку.

Бетонирование необходимо вести непрерывно, не допуская образования швов. Бетонную смесь укладывают слоями толщиной 20-50 см и тщательно уплотняют. Ленточные фундаменты бетонируют (рис. 5.1) в зависимости от конструктивных особенностей в один или в два этапа. Одноэтапное бетонирование применяется при устройстве ленточных фундаментов прямоугольного поперечного сечения или переменного сечения с площадью сечения до 3 м2. Ленточные фундаменты со ступенями (переменного сечения) при площади поперечного сечения более 3 м2 бетонируют в два этапа – сначала ступени, потом стену.

Рис. 5.1. Схема бетонирования монолитных ленточных фундаментов: а) – фундаменты высотой до 3 м; б) – фундаменты высотой более 3 м;

  • 1- опалубка; 2 – рабочая площадка; 3 – бадья с бетоном; 4 – бетон;
  • 5 – глубинный вибратор; 6 – приемная воронка; 7 – звеньевой хобот

Применение звеньевого хобота обусловено тем, что бетон не допускается сбрасывать свободным падением с высоты более 3-х метров из-за возможности его расслоения на составляющие компоненты.

Сборные ленточные фундаменты

Они состоят из сборных фундаментных подушек, армированных по расчету, и бетонных (неармированных) стеновых блоков. Подушки и блоки унифицированы, они делятся на 4 группы по воспринимаемой нагрузке (рис. 5.2).

(400)

Рис. 5.2. Элементы сборных ленточных фундаментов: а) – фундаментная плита; б) – стеновой фундаментный блок

В сейсмоопасных районах фундаменты усиливают армированными швами или железобетонными поясами, устраиваемыми по всему периметру здания на одном уровне.

Фундаментные плиты укладывают на песчаную подготовку толщиной 10 см и шириной на 20-30 см шире ширины плиты. Стеновые блоки укладывают на подушки и друг на друга (последующие ряды) на слой цементно-песчаного раствора толщиной 2-3 см. В соответствии с монтажной схемой на фундаментах размечают положение блоков первого (нижнего) ряда, отмечая места вертикальных швов. Монтаж начинают с установки маячных блоков в углах и местах пересечения стен на расстоянии 20-30 м друг от друга. Далее рядовые блоки устанавливают по шпуру-причалке.

Заливка

Заливка — основной этап всех работ. Она производится одномоментно, что в данном случае означает — за один день. Перерыв в заливке больше суток недопустим, поскольку придется дожидаться полного затвердения материала для продолжения работ. Добиться при этом высокого качества ленты уже не удастся.

Необходимо подготовить несколько точек подхода техники к опалубке. Заливку производят с разных участков, равномерно распределенных по длине опалубки. Начинают с внутренних частей, затем переходят к внешнему периметру.

Для уплотнения и удаления пузырьков воздуха рекомендуется использовать вибромашину, можно также обойтись вилами или иным ручным инструментом.

Расчет ширины

Ленточный фундамент делается не только по периметру здания, но и под все внутренние, несущие стены.

Не так просто обстоят дела с расчетом ширины. Обязательное требование гласит, что она должна быть не меньше, чем ширина возводимой на фундаменте стены. При такой ширине переносимый на грунт вес будет распределен равномерно.

Расчет ширины верхней части основания выполним для двойной кирпичной стены. Такие стены в настоящее время обеспечивают современные требования по энергосбережению. Внутренняя стена, несущая, имеет ширину в кирпич, наружная, облицовочная, имеет ширину в полкирпича. Между стенами имеется промежуток для размещения утеплителя толщиной, не превышающей 8 см.

На рисунке 3 показана кладка в полтора кирпича, но без промежутка для утеплителя. Понятно, что суммарно обе части стены, выложенной из обыкновенного керамического кирпича размером 250×120×65 мм, с учетом промежутка между ними составят 25 + 12 + 8 = 45 см. Такой же должна быть и ширина фундамента. Вначале рассчитаем нагрузку, выдерживаемую участком грунта, площадь которого равна площади, занимаемой тремя кирпичами с учетом промежутка между частями стены. Sч.гр. = 45 × 12 = 540 см². Нагрузка, которую допустимо создать на такую площадь, будет равна:

Рч.гр. = Sч.гр. × Qгр. (4)

По количеству таких площадок в периметре фундамента, Lфунд (см), можно определить общую нагрузку, которую выдержит под ним грунт. При длине кирпича, равной lк (см), получаем:

Рфунд = Lфунд : lк × Рч.гр (5)

Рассчитаем нагрузку, выдерживаемую грунтом для двухэтажного дома размером 6×6 м. Высота этажей 2,5 м.

Находим общую длину фундамента Lфунд = 24 м (2400 см). Если несущая способность грунта Qгр = 6 кг/см², по формуле (4) имеем:

Рч.гр.= 540 × 6 = 3240 кг = 3,24 т

Процесс проектирования ленточного фундамента

Проектирование фундамента является весьма сложной и ответственной задачей, решение которой лучше доверить профессионалам. В процессе этого нужно определить:

  • Вид грунта.
  • Его расчетное сопротивление.
  • Линейные нагрузки.
  • Глубину залегания.
  • Ширину подошвы ленты.
  • Назначение и особенности армирования.
  • Возможность обустройства дренажа.

Схема обустройства дренажа ленточного фундаментаИсточник krovli-zabori.ru

Для того чтобы определить эти значения, необходимо обладать определенными знаниями. Именно поэтому эту работу лучше доверить профессионалам. Только они смогут выполнить ее качественно. Стоит помнить, что от этого будет зависеть прочность и долговечность не только фундамента, но и строения возведенного на нем.

Заливка фундамента зимой и технология бетонирования в зимнее время

Как выполняется бутобетонная кладка зимой?

Прочность бутобетонной кладки зависит от прочности входящего в ее состав бетона. Если бутобетонную кладку возводить методом замораживания, то в период оттаивания прочность ее будет практически равна нулю. Поэтому замораживание бутобетона допускается лишь после того, как прочность бетона в нем достигнет 50% проектной, но не менее 7,5 МПа. Это возможно, если будет применяться способ «термоса» (при больших объемах бетонных работ) или электропрогрев бутобетона.

Каковы особенности закладки фундаментов в зимних условиях?

При кладке фундаментов зимой основание предохраняют от промерзания, как во время производства работ, так и по окончании их, иначе просадка основания при оттаивании может привести к появлению трещин в кладке. Зимой нельзя устраивать и выравнивать основание песчаными слоями толщиной, превышающей 100 мм, так как при большой толщине искусственного песчаного основания возможны неравномерные осадки, трещины в фундаментах и стенах здания. При возведении фундаментов способом замораживания разрешается использовать кирпич, камни правильной формы и блоки. Допускается также возводить стены из постелистого бутового камня, если расчетом подтверждено, что они выдержат нагрузку в период оттаивания.

Как производить бетонирование фундаментов в зимних условиях?

Лучше бетонирование фундамента в зимнее время поручить специалистам. В зимнее время применяются следующие методы: бетонирование методом «термоса»; бетонирование в термоактивной опалубке; обогрев бетона термоактивными гибкими покрытиями; обогрев бетона инфракрасными излучателями; введение противоморозных добавок. Например, по технология бетонировании фундаментов методом «термоса» бетонную смесь погружают в термоизолированную опалубку. При электропрогреве (сквозном и периферийном) конструкция должна постоянно контролироваться с помощью контрольно- измерительных приборов. Разновидностью электропрогрева является электротермообработка бетона греющими кабелями и проводами. Самым перспективным способом является выдерживание бетона в термоактивной опалубке. Теплота передается через палубу щита в поверхностный слой бетона, а потом распространяется по всей толщине.

Рекомендации профессионалов

При профессиональном подходе к работе можно в несколько раз сократить необходимое для заливки фундамента время. Для этого существует такая инструкция:

Работы с бутом на размеченном участке

  1. Делается разметка участка.
  2. Роются траншеи, и устанавливается опалубка.
  3. В готовую траншею насыпают немного песка и укладывают туда камни, вдавливая их в созданную «подушку».
  4. Все зазоры, которые получились в результате укладки, засыпают щебнем и затрамбовывают.
  5. Готовят смесь бетона (1:3) и заливают им первый ряд, чтобы сделать его более прочным.
  6. По такому же принципу выкладывают другой ряд. При этом не забывайте «перевязывать» швы, как при укладке кирпичного материала.
  7. Ряды, которые будут выступать над землей, армируют проволокой или рельефной арматурой.

Следуя этим довольно простым рекомендациям можно намного быстрее выложить бутовую основу. А в результате получится надежная и прочная конструкция, способная выдержать самые тяжелые здания и рассчитанная на длительную эксплуатацию.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
