Делаем армопояс в доме из газобетона

Перекрытие по профлисту

В этом случае рекомендуется взять профилированный лист марки Н-60 или Н-75. Они обладают хорошей несущей способностью. Материал монтируется так, чтобы при заливке образовались ребра, обращенные вниз. Далее проектируется монолитная плита перекрытия, армирование состоит из двух частей:

  • рабочие стержни в ребрах;
  • сетка в верхней части.

Армирование плиты перекрытия по профлисту

Наиболее распространенный вариант, когда в ребрах устанавливают по одному стержню диаметром 12 или 14 мм. Для монтажа прутов подойдут инвентарные пластиковые фиксаторы. Если нужно перекрыть большой пролет, в ребро может устанавливаться каркас из двух стержней, которые связаны между собой вертикальным хомутом.

Что такое — армопояс

Армопояс – это замкнутая (кольцевая) монолитная бетонно-металлическая конструкция под стенами из газоблока. Другими словами: это бетонная лента небольшой высоты, которая устраивается сверху газоблочной стены, когда планируется укладка межуровневых перекрытий. Количество армопоясов в доме из газоблока под плиты перекрытия зависит от этажности сооружения. Пояса располагают между фундаментом и стеной первого этажа (ростверк), между этажами, между последним этажом и крышей (под мауэрлат).

По типу конструкции армирующий пояс по газобетону может быть двух типов:

  • монолитный – делается путем бетонирования в опалубке;
  • сборный – собирается из блоков заводского производства.

Варианты изготовления армопояса

Выполняя расчет армированного пояса, необходимо правильно выбрать наиболее подходящий вариант, которых существует несколько. В зависимости от того, армируется ли фундамент для дома, стены, перекрытия, подбирают идеальный вариант, обеспечивающий нужную прочность, стойкость, стоимость.

Использование готовых блоков

Самый простой, но далеко не бюджетный вариант – использование готовых U-образных блоков в формате лотка. Размеры лотков бывают разными, пропорционально растет и их цена. Таким образом укрепляют армопояс наружной стены из газобетона, но внутри по перегородкам все равно придется сооружать опалубку.

Чаще всего делают так: по краю внешней стены устанавливают готовые блоки толщиной 100 миллиметров, потом слой утеплителя в 50 миллиметров, каркас из арматуры и опалубку по внутренней стороне.

Таким образом удается создать прочную конструкцию: размер армопояса для газобетона получается достаточным (толщина армопояса на 150 миллиметров превышает толщину стены, высота равняется высоте самого блока).

Использование доборных блоков

Доборные блоки также часто используются в устройстве армопояса для газобетона. В них есть специальные вырезы (выемки), в которые укладывается арматура, потом производится заливка бетонного раствора. Бетонные блоки обладают неодинаковой толщиной стенок, что нужно для обеспечения конструктивной прочности. Одна стенка имеет 10 миллиметров, вторая – 5.

Блоки монтируются стандартным способом на клей, размещают их строго по одной плоскости. Это самый быстрый и простой способ выполнения армопояса для газобетона.

Вариант с односторонним доборным блоком

Армированный пояс сооружается из односторонних доборных блоков, которые похожи на предыдущие по длине и высоте, но у них меньше толщина.

В таком случае выполняют монтаж из блочных материалов разной толщины с внутренней и внешней части стены на обычном клею. Между блоками появляется канавка, туда и прокладывают арматуру с последующей заливкой бетоном.

Применение двухсторонней опалубки

Перед тем, как сделать опалубку для армопояса по газобетону, нужно определиться с тем, будет она односторонней или двусторонней. Односторонний метод еще называют комбинированным, так как вместе с опалубкой используют доборные блоки толщиной 10 сантиметров, которые монтируются по наружному краю стандартным образом, с прокладкой утеплителя, а по внутренней стороне фиксируют опалубку. Основное преимущество данного метода – скрытый монтаж, который не видно снаружи, что облегчает внешнюю отделку.

Двухсторонняя опалубка для армопояса по газобетону не предполагает использования доборных блоков. Щиты опалубки монтируют по внутренней и наружной части сооружения. Вплотную к опалубочной конструкции укладывают экструдированный пенополистирол слоем толщиной 50 миллиметров. Далее монтируют арматуру и заливают армированный пояс.

Армирующий пояс под мауэрлат

Устройство армопояса в доме из газобетона может выполняться под мауэрлат.

Мауэрлат – это деревянное бревно или брус, который возможно использовать в качестве опоры для стропил, он связывает несущую стену со всей стропильной системой.

До заливки бетоном прокладывают проволоку сечением 6 миллиметров П-образной формы, вставляют под слой арматурных прутьев с шагом 1 метр.

Свободные концы оставляют достаточной длины для привязывания мауэрлата, крепят его резьбовыми шпильками сечением 12-14 миллиметров (для установки бурят отверстия по верхнему ряду блоков с шагом крепления шпилек). На шпильки накручивают шайбы, потом их устанавливают в подготовленные отверстия. Резьбу, находящуюся выше армопояса, оборачивают скотчем или бумагой, чтобы в процессе заливки не забить раствором. Желательно, чтобы длина шпилек на 50 миллиметров превышала толщину армопояса и мауэрлата.

Часто выполняют армопояс из кирпича на стены из газобетона, который представляет собой обыкновенную кладку, дополнительно усиленную арматурной сеткой. Обычно применяют для упрочнения хозяйственных построек и одноэтажных домов с односкатной крышей. В таком случае армирование осуществляют между рядами кирпичной кладки, используя кладочную сетку с величиной ячеек 50х50 миллиметров из прута сечения 4-5 миллиметров.

Сетку укладывают в каждый ряд, кирпич используют забутовочный полнотелый марки минимум М100. Актуален данный тип армопояса и для двухскатных крыш, так как благодаря ему удается изменить высоту стены, обложить стропила, кобылки и опорную доску.

Заливка бетоном

Для заливки армопояса используют раствор, приготовленный на основе бетона марки минимум М200. Смесь можно заказать на заводе либо готовить самостоятельно. Для бетона марки не ниже М200 пропорции такие: часть цемента М400, три части песка, 5 частей щебня. Если готовится бетон марки М250, соотношение такое: часть цемента М400, две части песка, 4 части щебня.

Воду в бетон желательно добавлять в небольшом количестве, так как в противном случае конструкция армопояса в доме из газобетона может быть недостаточно прочной. Лучше добавлять пластификатор. Соотношение воды должно быть примерно таким: на 10 частей цемента берут 5-7 частей воды. При приготовлении раствора желательно провибрировать его специальным вибратором либо потыкать штыком из куска арматуры.

Заливка армопояса производится в один раз, чтобы обеспечить монолитность конструкции (получаем монолитный пояс). В процессе схватывания бетона его нужно периодически брызгать водой, чтобы не появлялись трещины по мере его усадки.

После снятия опалубки армопояса выжидают полного набора прочности бетоном (до 28 дней) и продолжают работы: делается кладка перегородок, стен, кровли и т.д.

Армопояс в доме из газобетона – обязательный элемент конструкции, которая в будущем обеспечит зданию достаточную жесткость, прочность, длительный срок эксплуатации. При условии правильного выполнения работ из качественных материалов возможно добиться наилучшего результата и защитить строение из газобетона от любых нагрузок и внешних негативных воздействий вплоть до землетрясений.

Распространенные ошибки и сложности

Существует несколько ошибок, которые часто допускают строители при возведении армированного пояса из кирпича, вот некоторые из них:

  • применение армирующей сетки с небольшой толщиной прутьев;
  • кладка сетки с низкой частотой;
  • отсутствие перевязки сетки по бокам;
  • применение цемента невысокой марки для приготовления раствора.


Толщина прутьев армированной сетки, которую укладывают между рядами кирпичей должна быть не менее 4 мм. Лучше взять стальную сетку с квадратными или прямоугольными ячейками, где толщина прутьев будет 5 мм. Такой вариант поможет наверняка укрепить пояс из кирпича.

Также не стоит класть сетку через ряд, как это делают при кирпичной кладке стен. Дело в том, что при укреплении кирпичных стен такую стенку можно использовать на каждом 4 ряду. В случае изготовления армированного пояса это стоит делать в каждом ряду, чтобы конструкция не потеряла своих свойств.

Торчащие концы сетки должны быть перевязаны гибкой проволокой или в будущем они могут стать частью конструкции утеплителя из минеральной ваты. Нельзя оставлять торчащие концы сетки по стене.

Не стоит забывать про использование материалов, соответствующих стандартам. Если замесить раствор из цемента М100, нет гарантий, что на выходе получится прочный раствор, способный соединить воедино всю конструкцию пояса.

Нюансы армирования

Изготовление армопояса на газобетоне под плиты перекрытия, делается после первого этажа. Последний этаж плитами перекрывают редко. Выполняется по внутреннему краю опорной стены. Плита, должна опираться на армопояс плоскостью 12 — 15 см. Арматурный каркас делается усиленным. В горизонтальной плоскости делается два уровня по три или четыре прутка в зависимости от толщины монолитного участка. Но плиты, особенно если используются обычные не облегченные, должны ложиться на два прутка. То есть, внутреннюю сторону армопояса усилить.

Армопояс, в доме из газобетона, под деревянные перекрытия усиливать не требуется. Перекрытие легкое. Делать его можно используя стандартные блоки – лотки, и опалубочным способом.

Металлические балки под перекрытия на армопояс, для газобетонного дома, устанавливаются только с использованием приварных подкладок втрое превышающих по площади подошву балки. Если у балки размер опорной подошвы 100*200 мм, то подкладка должна быть размером 300*200 мм.

Особо стоит обратить внимание на устройство армопояса под мауэрлат в доме из газобетона. В нем устанавливаются приспособления для крепления опорного бруса стропил

Закладывают, до заливки бетоном, проволоку 6 мм. Делают её П – образной формы вставляют под арматуру с шагом 1 метр. Длинна свободных концов, должна быть достаточной для привязки мауэрлата. Для крепления мауэрлата используют так же резьбовые шпильки диаметром 12-14 мм. Чтобы их установить нужно, пробурить отверстия в верхнем ряду блоков с шагом установки шпилек. На шпильки навернуть гайки поставить увеличенные шайбы и установить в пробуренные отверстия. Резьбу, которая выше армопояса, обернуть бумагой или скотчем. чтобы не забить раствором при заливке. Длинна шпилек, должна быть на 5 см больше чем толщина армопояса и мауэрлата, без учета величины заглубления.
Надёжно установить крышу без армопояса можно, но для этого потребуются другие приспособления, которые не гарантируют меньшую стоимость и большую надежность. Это ответ на вопрос « Нужен ли армопояс для одноэтажного дома?». А крыша такому дому нужна?

Нужен ли армопояс для газобетонных блоков

Необходимость сооружения армирующего пояса на газобетонных стенах обусловлена определенными факторами, которые снижают прочность:

балки стропил крепятся специальными анкерами к верхней плоскости капитальных стен. В местах крепления они передают локальные усилия, вызывающие появление трещин в газозобетонных стенах;

Особенно необходим он в доме из газобетона, построенном на наклонном грунте

  • кровельная конструкция в виде соединенных под углом стропил создает нагрузки, действующие в горизонтальной плоскости. Армированный пояс воспринимает распорные усилия и демпфирует их;
  • капитальные стены здания подвержены неравномерной усадке. Это связано с наличием проемов различных размеров. Усиленный стальной арматурой бетонный пояс сдерживает процессы деформации.

Проанализировав указанные факторы, приходим к выводу, что армирующий контур необходим для укрепления стен, возведенных из газобетонных блоков. Целесообразность усиления несущих конструкций по контуру строения связана с характеристиками газобетона. Он нуждается в усилении и только с помощью армопояса можно обеспечить устойчивость зданий, повысив прочностные характеристики.

Опалубка из газобетона и OSB

Если толщина газобетонной стены 300 мм, то тут уже можно использовать несъемную или частично несъемную опалубку в виде тонких 100мм блоков из газобетона.

  1. Выкладываете с внешней стороны на клей тонкие блоки из газобетона.
  2. Крепите утеплитель к газобетону на саморезы.
  3. Вяжете арматурный каркас, прямо на месте.
  4. Внутреннюю часть закрываете деревянной опалубкой(OSB).

Так как газобетонная опалубка является теплой, то в качестве утеплителя можно положить не 50 мм ЭППС, а всего 30 мм. В итоге, для железобетонного армопояса останется 170 мм, чего вполне хватит для опирания плит перекрытия и деревянных балок.

Подробно про возведение такой опалубки смотрите в видеоролике от Константина, в котором он делал опалубку под железобетонные плиты перекрытия, а также под мауэрлат

Пристройка мансардного этажа к старому дому

Для постройки мансарды над домом, в котором этот уровень не был запланирован, придется выполнить действия отличные от тех, что описаны в предыдущем разделе.

Общие моменты

Так как надстройка мансардного этажа не была изначально включена в проект дома, то в его конструкцию последнего придется внести некоторые изменения. А именно:

  • Выложить аттиковые стене, если запланировано строительство ломанной мансардной крыши.
  • Достроить фронтоны на высоту мауэрлата + аттиковых стен, если они будут.
  • Пробить оконные проемы во фронтонах – если в этом есть необходимость.

Обратите внимание: все работы должны быть предварительно одобрены соответствующими инстанциями. Если пристроить мансардный этаж, то существенно увеличится нагрузка на фундамент и стены

Специалисты должны выяснить, какой вес не будет опасным для здания.

Достройка на каркасе из металла

Подготовительные и строительные работы

Перед началом строительства мансарды нам необходимо:

  • Разобрать кровлю и стропильную систему. Это лучше делать минимум вчетвером.
  • Разобрать фронтоны.
  • Снять старый мауэрлат с этажа. Брусья, даже если форма крыши изменяться не будет, повторно лучше не использовать. Исключение – дома, построенные не более 3 лет назад.

Далее идет строительство аттиковых стен и фронтонов на этаже. К высоте последних не забываем прибавить толщину мауэрлата. Далее – монтаж армопояса. Это делается так же, как описано в предыдущем разделе. После набора кладкой полной прочности можно приступать к креплению мауэрлата и строительству крыши.

Строительство мансарды своими руками: видео с описанием расчетов для работ.

Строим мансарду своими руками: каркасная конструкция

Подготовка бруса для мауэрлата

Для мауэрлата используют преимущественно древесину хвойных пород: внутри нее скапливается меньше влаги. Перед установкой брус следует обработать антисептическими и пирозащитными химическими соединениями.

Рекомендуем к прочтению

Для чего нужен мауэрлат в доме из газобетона

Подробнее

Требования к геометрическим параметрам:

для изготовления мауэрлата предпочтительно брать брус сечением 100 х 150 мм. Допускаются и несколько большие сечения. Минимальная допустимая высота бруса – 100 мм.

При подборе древесины под мауэрлат лучше использовать брус, поперечник которого равен удвоенному сечению стропильных ног.

Укладка и крепление мауэрлата к бетонному обвязочному поясу

Поверхность армопояса после отвердения следует прогрунтовать. Перед укладкой бруса по всей длине обвязочного контура укладывается гидроизоляция. Можно нанести мастику – это модный сейчас способ, номенклатура предлагаемых смесей очень высока. Но обычно оказывается достаточным уложить слой рубероида.

Цель операции – максимально предотвратить скопление влаги между цементной поверхностью и древесиной подстропильного основания. Из-за различий структуры и большой разницы внутренних температур в этих материалах, при прямом касании между ними оседает вода.

Если брус крепится проволочными петлями, сложностей в работе не возникает.

  • Мауэрлат обвивается проволокой с двух сторон.
  • Затем ее концы скручивают.
  • В образовавшуюся слабину вставляют рычаг – хоть отвертку, и проворачивая ее, добиваются плотного прилегания.

В случае, когда брус требуется посадить на шпильки или анкера, вмурованные в бетон, могут возникнуть ошибки. Чтобы оси отверстий и штырей совпадали, пользуются рядом хитрых приемов.

Один из них – предварительный монтаж мауэрлата:

  • Еще на этапе укладки арматуры брус просверливают в заданных местах и вворачивают в него штыри.
  • Получившийся узел устанавливают на арматуру и нижнюю часть шпилек фиксируют. Если планируется основания штырей закрепить в донной части блока, делают разметку. Затем, после изготовления полуотверстий, окончательно закрепляют. Главное: операцию проводят, не снимая крепеж с бруса.
  • После фиксации шпилек (анкеров) брус снимают.

Таким путем удается добиться наибольшей точности при совмещении осей отверстий в мауэрлате и армопоясе.

Собранный мауэрлат в итоге должен представлять собой единый узел со стропильной частью, намертво прикрученный к армопоясу. Если брусья коротки, их сращивают. Отдельные части соединяют в замок. Существуют различные виды стыков:

  • в лапу,
  • в полдерева,
  • в четверть.

В любом случае, место сочленения при окончательном креплении прикручивают к бетонному основанию пояса.

В углах мауэрлат также жестко фиксируют. Сочленяемые детали скручивают проволокой, свинчивают шпильками, саморезами или скрепляют скобами.

Утепление армопояса

В первую очередь, в утеплении нуждается железобетонный контур, собранный с помощью опалубки без термоизоляции.

Если пояс установлен в одной плоскости с покрытием (перекрытиями) уплотняются зазоры между торцами плит (балок) и бетонной лентой.

Для термоизоляции применяют материалы, которые устойчивы к влаге. Желательно устанавливать утеплители, не поддерживающие горение.

Облицовка стены маскирующая обвязочный контур

Если мауэрлат изготавливался на основе лоточных блоков, дополнительного декорирования поверхности проводить не следует. Это касается и случая, когда в опалубку были вставлены лицевые блоки перед заливкой мауэрлата.

Для декорирования поверхности железобетонного контура используют доборные блоки или тонкостенные перегородочные. При их установке желательно оставлять сантиметровый зазор перед утеплителем: вентиляция внутри простенка будет способствовать своевременному удалению конденсата. Это правило окажется особо полезным, когда в качестве утеплителя применяют минеральную вату.

После отделки операцию по укладке армопояса под кровлю в доме из газобетона можно считать завершенной. Работа, конечно, ответственная, требует тщательности при выполнении. Заливка бетона сопряжена со значительными трудозатрами. Однако издержки невелики на фоне десятков преимуществ, которые возникают при строительстве дома из газобетона.

Необходимые инструменты и материалы


Инструменты для работы

Наличие качественного оборудования и материалов является одним из условий правильного изготовления армопояса в доме из пеноблоков.

Чтобы собрать опалубку, потребуется приготовить такое имущество:

  • топор;
  • молоток;
  • ножовка;
  • доски, щиты или пластик для щитов;
  • шпильки с гайками;
  • брус для распорок и упоров;
  • саморезы;
  • гвозди;
  • целлофан.

Следующий этап — создание каркаса, для его выполнения потребуется:

  • болгарка;
  • вязальный крючок;
  • отожженная проволока;
  • плоскогубцы;
  • кусачки.

Чтобы залить армопояс, необходимо подготовить:

  • бетономешалку;
  • лебедку;
  • вибратор;
  • лопату;
  • шпатель.

Заделываем непроектные стыки до мм

В случае, если ширина швов между соседними плитами не превышает 300 мм, заделать такой шов относительно просто, на выбор – несколько способов заливки швов.

Способ 1

  • Снизу соседних плит с помощью распорок устанавливаем доску или лист фанеры, перекрывающий зазор – это опалубка;
  • Поверх опалубки можно уложить кусок кровельного материала или пленки, тогда на опалубке не останется следов бетона, и ее можно будет использовать и дальше;
  • Промежуток между плитами заливаем раствором;
  • Ждем набора бетоном прочности в течение 3-4 недель, опалубку убираем.

Способ 2

Если нет возможности подвести опалубку снизу, можно сделать несъемную опалубку из оцинкованной кровельной стали толщиной 0,8-1 мм по размеру зазора между плитами, с опиранием на верхнюю грань плиты (корыто). Профиль боковой поверхности плит обеспечит дополнительный распор и жесткость монолитному участку.

Способ 3

Еще один способ заделки швов несъемной опалубкой – из полос стали толщиной от 4 мм и шириной 5 см сделать монтажные детали по профилю зазора, как и в предыдущем случае опирающиеся на лицевую поверхность плит, уложить эти монтажные детали через 0,5 м по длине плиты. На дно (в плоскости нижней грани плит) кладем полосу из оцинкованной кровельной стали, фанеры или пластика, бетонируем. Этот способ обеспечивает надежное сцепление монолитного участка с плитами.

Способ 4

Если попалась пара бракованных плит с неверным расположением боковых замков, когда выемка оказывается внизу, их можно установить рядом с зазором 2-3 см. снизу подвести опалубку по способу 1 и залить бетон через предусмотренную щель.

Устройство армопояса и типичные ошибки при его заливке

Если  разобраться, в  устройстве  армопояса нет  ничего сложного. Тот  же  армированный  ленточный фундамент. Ставишь опалубку, вяжешь арматуру, а потом  заливаешь все  это  бетоном. Но есть  и некоторые  различия.

  • Так, армирующие стержни тут никогда не должны пересекаться на углах. Для таких  мест  предназначена уже выгнутая, Г-образная арматура.
  • Если длинна прута короче имеющейся стены их разрешено сращивать внахлест. Притом  последний  обязан  быть не меньше двадцати диаметров  используемой арматуры. То есть, если  имеется в виду шестнадцатый  прут, то нахлест  будет  320 мм. И при этом он будет проваренным по всей  плоскости  соприкасания металла.
  • Также при заливке  мауэрлатного армопояса бетонщики заранее  закладывают в нем выступающие шпильки, для  последующего крепежа деревянных  элементов. Такой  подход  очень  рационален, и позволяет  в последующем  не сверлить в камне дырки под  анкера.
  • Ну, и последнее. Армопояс должен  быть  действительно  закольцованным. Разрыв контура в  данной конструкции  недопустим, ни под каким предлогом и в особенности  это  касается домов из газосиликата.

Казалось  бы все  предельно  просто. А нет, находятся  горе-специалисты, способные  нарушить  даже  такие, простейшие  и  незыблемые постулаты.

Обратите внимание на следующий пример

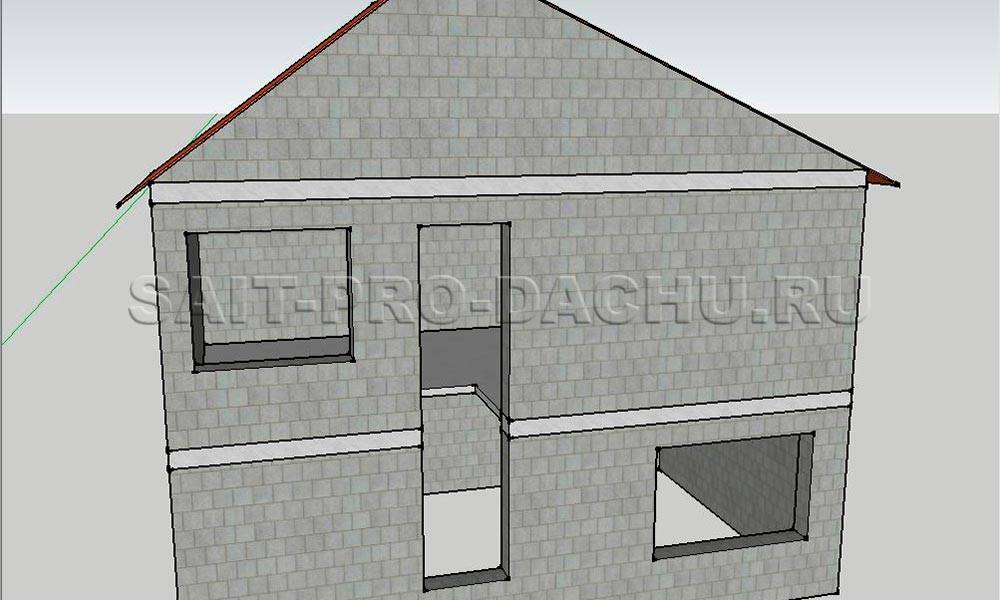

Красивый и довольно популярный  проект  со сквозным  окном  на два  этажа. Украшение  дома. И все бы ничего, но при  этом разрывается целостность  армопояса.  И стягивать стены, уберегая их  от  растрескивания  и деформаций, он уже не будет.

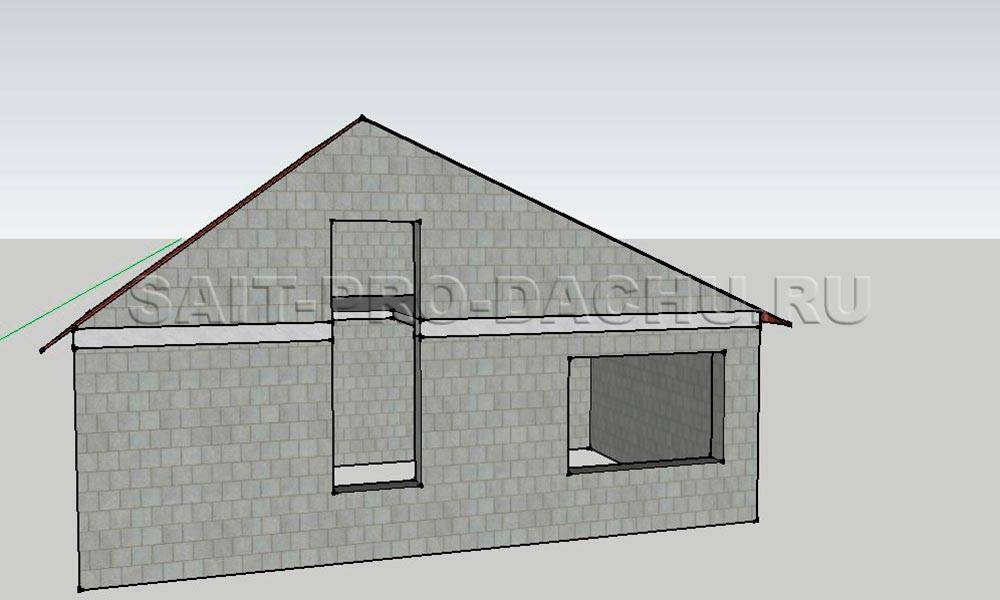

Хуже может быть только тогда, когда разрывают мауэрлантый пояс в доме с мансардой.

В этом случае  гарантированно  потрескаются  даже кирпичные стены.

Этим  мы  одновременно  отвечаем  и на довольно  распространённый вопрос: «Нужен ли армопояс для газобетона одноэтажного дома»?

Он не просто нужен. Он жизненно необходим. Откажетесь от такового, и не спасет вас ни легкие деревянные  перекрытия, ни армирование  газобетонной кладки. Армопояс является  неотделимым элементом  газосиликатного дома.

Второй не менее распространённый грех — это попытка  отказаться от  угловых  элементов при  армировании.  Запомните! Просто связанная  крест на крест  арматура, не позволит  армопоясу работать  на разрыв  и сдерживать  горизонтальные усилия, создаваемые  стропильной системой. Как следствие, многочисленные  трещины и скорое  разрушение всей постройки.

К подобным последствиям  приводит  и  соединение  арматуры  торец в торец. Поверьте, как бы  дико  это ни  звучало, но находятся и те, что  игнорируют соединение внахлест  и  экономят  каждый сантиметр  используемого металла, уповая  при  этом только  на удачу и прочность сварного шва. Очень  сомнительная  экономия. Ремонт стен в конечном  итоге обходится  намного  дороже.

А потому не жадничайте. Не  жалейте  арматуру. В точности  соблюдайте указанные в проекте  предписания. Газобетон — очень  хрупкий и капризный  материал и не терпит в обращении с собой  никакой  отсебятины.

На этом мы прощаемся с вами, дорогие  друзья. До свидания и до скорых встреч на страницах  сайта  про дачу.

Василий Молька

Делаем армопояс на пеноблок – первая стадия работ

Что нужно для начала кипиша? В первую очередь – стена, поскольку без нее у нас плохо получиться рассмотреть армирование пояса сверху. Желательно ровная, чтобы и не «выступать» и не «заподлицо». Хотя разницы нет, можно армировать и после пьяного гастарбайтера, просто опалубку будет чуть сложнее выставить.

Из какого пенобетона сделать стену? Все просто: плотность ниже – постройка легче, плотность блока высокая – постройка тяжелее и выше. Для дома – D900, для курятника с легкой крышей – D600. Это условно, для примера. Допустим, стена из пенобетона у нас есть, последний ряд выровнен уже и есть 20-25 сантиметров для опалубки и будущего армопояса.

В принципе, мы уже рассмотрели, как сделать армопояс по пеноблоку. Процесс предельно простой. Арматуру сваривать не нужно. Она не должна держаться крепко и сваренные соединения – это минус, а не плюс! Просто легонько посадить на проволоку или и вовсе положить сверху, главное – чтобы бетоном не смыло при заливке. Можно использовать крючки для вязки арматуры, они существенно облегчают жизнь.

Виды опалубки для армопояса

Опалубка на армопояс своими руками может выполняться различными способами. Чаще всего пользуются одним из основных вариантов – съемным либо несъемным. Формы монтируются из различных материалов.

Съемная

Такая опалубка разбирается, как только армопояс наберет достаточный показатель прочности, и используется на другом рабочем участке.

Переставная система дает возможность экономить финансовые средства. Правда, устройство армопояса с армированием и такой опалубкой считается процессом трудоемким, требует аккуратных действий и максимальной внимательности.

Несъемная

Самая простая технология. Единственный ее недостаток связан с увеличением финансовых затрат, потому что опалубочные формы применятся один раз и останутся в армированном слое навсегда. Монтаж такой опалубки для армопояса выполняется из готовых пенополистирольных блоков, и вся сложность задачи заключается только в правильности установки.

Блочный материал изготавливается по разным размерам, и приобрести необходимые элементы легко. Сборка выполняется просто, посредством специальных креплений, разработанных по принципу «шип-паз».

Тонкости сооружения армопояса на газобетонных стенах

Для обустройства функционального сейсмпояса при строительстве дома из газобетона стоит обратить внимание на ряд моментов

Армирование

   Армопояс выполняется из прутьев толщиной в 10-12 мм с выраженной ребристой поверхностью. Так бетон лучше сцепится с поверхностью арматуры и меньше деформируется при нагрузках. Отдельные прутья соединяются в каркас вязальной проволокой с шагом около 0,5 м. Если предполагается сильная нагрузка на стены, рекомендуется усилить конструкцию поперечными прутьями. Сварка не применяется, т.к. перегрев негативно сказывается на характеристиках металла.

Важно! Из-за значительного веса каркас вяжется непосредственно в опалубке, блоке или между доборными блоками после застывания клея. Прутья должны располагаться в толще бетона армопояса на несколько сантиметров вглубь от поверхности, иначе будут подвержены ржавчине и потеряют в прочности

Снизу каркас приподнимается на кусках кирпича, камнях, плитках. Высота проверяется по уровню

Прутья должны располагаться в толще бетона армопояса на несколько сантиметров вглубь от поверхности, иначе будут подвержены ржавчине и потеряют в прочности. Снизу каркас приподнимается на кусках кирпича, камнях, плитках. Высота проверяется по уровню.

Заливка

Так как сделать армопояс по газобетону нужно монолитным, рекомендуется залить его за один прием. Если такой вариант невозможен – используются отсечки. Чтобы упрочнить место соединения рекомендуется сделать швы по диагонали. Перед заливкой новой порции бетона шов обильно смачивается водой.

Важно! Арматурный каркас не должен прерываться. Стоит потратить время и закрепить отсечки между готовыми прутьями, иначе сейсмопояс не сможет равномерно распределить нагрузки, а в месте швов на стенах образуются трещины.

После заливки бетон уплотняется вибромолотом

Лишний воздух можно выпустить, покалывая свежий бетон прутом в нескольких местах. Затем поверхность выравнивается. Для заливки армопояса используется бетон М-200 и выше. Чтобы изготовить смесь самостоятельно, нужно соединить 1 часть цемента, 2 части песка и 3,5 части щебня. Получится бетон М-250. Для максимально прочной строительной смеси нужно по 1 части цемента и песка соединить с 2,5 части щебня.

После заливки бетон уплотняется вибромолотом. Лишний воздух можно выпустить, покалывая свежий бетон прутом в нескольких местах. Затем поверхность выравнивается. Для заливки армопояса используется бетон М-200 и выше. Чтобы изготовить смесь самостоятельно, нужно соединить 1 часть цемента, 2 части песка и 3,5 части щебня. Получится бетон М-250. Для максимально прочной строительной смеси нужно по 1 части цемента и песка соединить с 2,5 части щебня.

Наглядно можете ознакомиться с технологией в видео

Классификация и назначение

Ответить на вопрос, что такое армопояс и зачем он требуется, поможет информация о видах контуров усиления. Устойчивость строения обеспечивают следующие виды поясов разгрузки:

Защищает фундамент и стены от трещин, вызванных неравномерной осадкой и морозным пучением грунта

  • базовый разгрузочный пояс, который, согласно строительной терминологии, называется ростверком, бетонируется при формировании фундамента ленточного типа. Бетонный пояс, усиленный арматурным каркасом, повторяет расположение капитальных стен. Конструкция воспринимает значительные усилия от массы строения и реакции почвы;
  • цокольная окантовка – второй уровень усиления, расположенный над фундаментом. Ширина контура соответствует толщине стен, позволяет пропорционально распределить усилия, действующие на основание. Конструктивные особенности пояса, расположенного между фундаментом и капитальными стенами, предусматриваются проектом здания;
  • третий разгрузочный контур размещается между верхним уровнем стен здания и расположенными между этажами плитами перекрытия. Цельная армированная конструкция пояса обеспечивает неподвижность несущих стен и затрудняет образование трещин. Пояс обеспечивает пропорциональное распределение нагрузок, действующих от межэтажных плит на контур здания. Он снижает вероятность деформаций в зоне проемов;
  • последний разгрузочный пояс располагается под крышей здания, является основой для мауэрлата. Крепление стропильной системы, состоящей из параллельно расположенных кровельных балок, производится анкерными элементами на заключительном уровне усиления здания. Замкнутый бетонный контур компенсирует нагрузки, создаваемые кровлей, которая воспринимает массу снежного покрова, осадки, ветровые нагрузки.

Освоив технологию, изучив, как сделать армопояс, можно создать прочный бетонный контур по периметру здания, обеспечивающий надежную защиту от деформаций, вызывающих появление трещин и нарушение целостности строения.

Если же на участке залегают слабые грунты (пылевидный песок, суглинок, глина, лесс, торфяник), то ответ на вопрос нужен ли армирующий пояс, очевиден

https://youtube.com/watch?v=zGxjgOtEBQs

Делаем армопояс (сейсмопояс) своими руками

Армированный пояс – специальная конструкция, которая применяется для надежной фиксации кирпичной кладки, по причине недостаточно крепкого фундамента, различных погодных катаклизмов и т.д. Рассмотрим процесс изготовления армопояса на примере двухъярусного дома из ракушняка.

Как делается армопояс своими руками?

Этап 1. Подготовка опалубки

Для создания каркаса под армопояс необходимо приготовить деревянные доски для опалубки. Толщина доски 40 мм, а ширина 200 мм. После это при помощи направляющих, как показано на фото выполняем скрепление опалубки. Для этого используем гвозди 90-120 мм, выступающие части которых аккуратно загибаем. Направляющие также необходимо будет прикрепить к несущей стене для жесткости конструкции.

Этап 2. Фиксируем опалубку

По ширине стены изготавливаются направляющие элементы из доски или бруска. Для фиксации к доске 40 мм используем гвозди. Это делается для того, чтобы в процессе заливки бетона, наша опалубка не разошлась.

Этап 3. Заделываем стыки

Выполняем небольшой замес, который используем для замазывания торцевых щелей по всему периметру опалубки. Для этого лучше всего использовать густой раствор, который не будет стекать в эти щели, а будет их закупоривать.

Этап 4. Армирование

Для этого нам понадобиться рифленая арматура, которая будет укладываться вдоль всей стену по периметру опалубки. Укладывать рифленую арматуру необходимо в два ряда, один ряд будет укладываться ближе к внешней стене, а другой ближе к внутренней. В обязательном порядке, весь армопояс необходимо проварить сваркой, все стыки и соединения, как показано на фото. Выступающие углы армопояса необходимо загнуть, по периметру в углах арматуру выгибаем по направлению опалубки. В итоге у нас должен получиться два цельных армированных кольца по периметру всего здания.

Рекомендация. Армировать перегородки не обязательно, их достаточно просто залить бетонным раствором по общему уровню.

Этап 5. Сетка

Сверху арматуры устанавливаем сетку квадратами, как показано на фото. Для фиксации сетки к арматуре используем специальную вязальную проволоку. Связывать сетку необходимо по всему периметру здания без пропусков. Высота армопояса должна составлять как минимум 15 сантиметров.

Этап 6. Фиксация опалубки

Для того чтобы в процессе заливки бетона, у нас не разошлась опалубка в верхней части, мы используем доски для скрепления с промежутком, как показано красной линией на фото внизу. Фиксируем доску, скрепляющую к опалубке при помощи гвоздей.

Этап 7. Заготовка бетонного раствора

Раствор не обязательно делать как для кладки кирпича, можно использовать из песчано-гравийной смеси. То есть можно использовать песок и гравий более крупных фракций, можно добавить немного щебня. Используем марку цемента 400 или 300, при использовании 400 марки на 1-ну часть цемента добавляем 4 части песчано-гравийной смеси, если 300 марка цемента, то на 1-ну часть цемента добавляем 3 части песчано-гравийной смеси. Для того, чтобы отмерять уровень заливки раствора необходим с внутренней стороны прибить гвозди на высоту 15 сантиметров, которые соединить строительной ниткой. Таким образом, у нас получиться уровень, по которому мы и будем заливать наш раствор. После того как раствор по всему периметру здания будет залит по верхней точке уровня, ему необходимо настояться в течение 2-3 недель. В зависимости от погодных условий его необходимо будет периодически смачивать водой, чтобы бетонная стяжка набрала крепость и не трескалась

Это особенно важно в жаркое время года

Когда армирование закончено и бетонная стяжка готова, можно переходить к установке крыши или укладке плит перекрытия. Как Мы видим — сделать своими руками сейсмопояс достаточно просто, используя вышеописанные рекомендации.

Также рекомендуем ознакомиться с видео по укладке армпояса: Рекомендуем вам еще:

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
