Замена старого фундамента дома на свайно-винтовой

Разрушение

Практика показывает, что из всех перечисленных вариантов фундамента чаще всего разрушается старое столбчатое основание. О проблемах с фундаментом свидетельствуют перекосы стен, трудности при открытии дверей и окно, завал одной стороны дома в определенную сторону.

Ниже приведено несколько наиболее часто встречающихся случаев, которые свидетельствую о проблемах с фундаментом.

  • Сильный износ старой конструкции. Об этом свидетельствуют рассыпающаяся кладка и кирпич, гнилое дерево и другие дефекты.
  • Разрушение опорного столба. Если сломан хотя бы один из столбов, то конструкция здания может деформироваться. Поэтому нельзя допускать этого – необходимо сразу принимать соответствующие меры.
  • Заметный перекос свай. Такое может возникнуть в связи с неправильными расчетами и ошибками при строительстве.
  • Возникновение трещин и сколов в ленточном основании. Нарушение монолитности основания может привести к перекосам дома.
  • Опущение сруба на грунт. Обычно это происходит по истечении нескольких десятков лет эксплуатации.

Эти последствия могут проявиться в результате ошибок при сооружении фундамента или его ветхости.

Определение степени

При обнаружении хотя бы одной из этих причин следует задуматься о ремонте или замене фундамента. Но сначала необходимо пригласить специалиста, чтобы он составил точно заключение о необходимости проведения подобных работ, а также уточнил, что разумнее, переделывать основание старого здания или возвести новое.

Преимущества и недостатки

Типы свайного фундамента разделяют в первую очередь по способу устройства на забивные, набивные и винтовые. Каждая модель конструктивного элемента характеризуется своими особенностями.

К общим достоинствам всех типов свай следует отнести следующие:

  1. Применимость для всех типов грунтов и рельефов любой сложности. Там, где закладка ленточного или плитного основания будет неэффективной или нецелесообразной, используют опоры.

    Свайные фундаменты можно строить на неустойчивых, переувлажненных грунтах, участках с риском оползней или подтопления, заболоченных территориях, а также на склонах и впадинах.

  2. Экономическая целесообразность. Закладка одиночных силовых элементов, связанных в единую конструкцию обвязкой, обходится на 30–40 % дешевле, чем строительство плитного или ленточного заглубленного основания.
  3. Возможность подобрать силовой элемент для любых условий. Популярность свайной технологии обусловила рост предложений от производителей свай. Сегодня можно подобрать опоры с несущей способностью от 0,8 до 15 и более тонн, а для глубокой закладки используются составные элементы.
  4. Небольшой объем земляных работ. Если в случае с заглубленным ленточным или плитным основанием нужно рыть котлован на проектную глубину, то для устройства набивных свай достаточно пробурить скважины в грунте, а забивные и винтовые столбы погружаются в почву посредством силового воздействия.

Недостатки свайной технологии:

  1. Сложность инженерных расчетов. Технология свайного фундамента может удовлетворить практически все гидрогеологические и проектные условия, но для этого потребуется провести ряд инженерных вычислений. Перед проектированием конструктору необходимо изучить нормативные требования к строительству фундаментов, что учесть возможные нюансы для каждого типа опор.
  2. Трудоемкость работ по обустройству подвальных помещений. Организовать строительство подземных помещений в пространстве между силовыми элементами возможно, но это приведет к значительному удорожанию проекта, которое практически перекроет выгоду от применения свайной технологии.

Для частного дома

Частные жилые дома и коттеджи отличаются сравнительно небольшим весом по сравнению с многоэтажками и промышленными объектами. Эта особенность позволяет отказаться от закладки дорогостоящего железобетонного ленточного или плитного основания в пользу заводских или самодельных свай.

Преимущества свайной технологии для частного строительства:

  • возможность закладки фундамента своими руками (винтовые, набивные сваи);
  • при необходимости доступны способы усиления основания (при строительстве пристроек, увеличении этажности, замене перекрытий в доме и т.д.);
  • ремонтопригодность.

Почему не стоит строить частный дом на свайном фундаменте:

  • значительные теплопотери за счет подъема дома над уровнем земли;
  • трудоемкая процедура инженерных расчетов;
  • на участке наблюдается высокая сейсмическая активность.

Разных видов свай

Выбор свай основывают на результатах гидрогеологических изысканий грунта, а также инженерных расчетов по проектным нагрузкам. Сравнительная таблица по плюсам и минусам для различных типов силовых конструкций:

Тип опорПреимущества технологииНедостатки технологии
Забивные железобетонные
  • повышенная несущая способность (до 20 т);
  • долгий срок службы (более 100 лет);
  • стойкость к коррозии.
  • необходимость применения спецтехники для заглубления в грунт;
  • появление динамических нагрузок и вибрации, действующих на грунт и ближайшие постройки.
Забивные стальные
  • широкий выбор моделей с различными конфигурациями и характеристиками;
  • высокий эксплуатационный ресурс.
Забивные деревянные
  • дешевизна и доступность материала;
  • экологическая чистота.
  • ограниченная грузоподъемность;
  • сравнительно короткий срок службы;
  • подвержены воздействию почвенной влаги.
Буронабивные
  • большая несущая способность;
  • продолжительный срок службы;
  • изготовление ручным способом.
  • большой расход бетона;
  • сложно рассчитать несущую способность;
  • необходимо укреплять стенки от обрушений.
Винтовые металлические
  • относительная дешевизна;
  • высокая грузоподъемность;
  • возможность монтажа своими руками;
  • возможность повторного использования.
  • подверженность коррозийным процессам;
  • недопустимость заглубления в грунт с каменистыми включениями, которые могут повредить лопасти.
Винтовые железобетонные
  • прочнее металлический винтовых свай и удобнее при монтаже, чем забивные ж/б аналоги;
  • не подвержены коррозии.
  • имеют значительный вес;
  • сложно выдержать соосность при монтаже.

Особенности фундамента на металлических сваях

Выбор фундамента — дело серьёзное, потому что многое зависит от конструктивных особенностей будущего сооружения и грунта на участке. Поэтому перед тем, как остановить свой выбор именно на свайно-винтовом фундаменте, следует тщательно изучить его плюсы и минусы, а также основные принципы монтажа. Отличия свайного основания от плитного или ленточного состоят в следующем:

  • каждая его свая передаёт грунту сфокусированную в конкретной точке нагрузку;
  • сваи сделаны из металлических труб, которые гораздо хуже, чем железобетон, сопротивляются изгибу и подвержены воздействию коррозии;

    Винтовые сваи плохо работают на изгиб, поэтому в их полости заливают бетон

  • вворачивание винтовых свай в грунт делает его рыхлым, а не плотным, в отличие от применения забивных свай.

Эти факторы являются определяющими при выборе такого фундамента. Соответственно, качество и срок службы свайно-винтового основания вплотную зависит от грунта. Лучшим грунтом для такого фундамента будет песок с фракциями мелкой гальки, суглинок или аллювий (намывные отложения). Входя в такой грунт, винтовой наконечник трубы проталкивает перед собой постепенно уплотняющийся конус земли, выжимая из него влагу и цементируя его мелкими фракциями глины. В итоге конус обретает прочность как у бетона, и смыкается с конусами остальных свай. Трубу заклинивает намертво, после чего её легче скрутить в штопор, чем вывернуть обратно. Таким образом, крепкое основание выполняется без нулевого цикла. Забивные сваи могут устанавливаться везде, кроме грунтов с непробивными включениями.

Винтовые сваи располагаются в шахматном порядке и обязательно выравниваются по уровню

Преимущества свайно-винтовых фундаментов

  1. Низкая стоимость. Выгода получается довольно ощутимой — свайный фундамент обходится на 20–40% дешевле всех других.
  2. Простота монтажа. Установку свай на большей части типов почв в короткий срок смогут провести три-четыре человека без использования дорогого оборудования.

    Винтовые сваи можно вкручивать без использования специальной техники

  3. Быстрая установка. Понадобится лишь один-два дня, чтобы установить сваи даже на участке со сложным рельефом.
  4. Возможность установки на участках с существенным уклоном. Что интересно, на стоимость монтажа это не влияет.

    Рельеф строительной площадки практически не влияет на стоимость фундамента из винтовых свай

  5. Отсутствие потерь времени на усадку. Строить можно сразу после ввинчивания свай.
  6. Лёгкая достройка. Наращивание фундамента или изменение проекта не требует существенных затрат и усилий.
  7. Всесезонная установка. Ввинчивать сваи можно в любое время года.

    Винтовые сваи можно устанавливать даже зимой

  8. Отсутствие мусора после строительства. Установка свай не повреждает окружающую среду.
  9. Возможность установки как в болото и плывуны, так и в вечную мерзлоту.
  10. Многоразовое использование. При необходимости сваи можно извлечь из грунта и установить в другом месте.

Недостатки винтовых свай

У винтового свайного фундамента имеются не только плюсы, но и минусы, которые надо учитывать:

  1. Это основание не предназначено для блочных или кирпичных домов (предпочтительны деревянные или сборно-щитовые конструкции). Даже усиленное по прочности, оно все же проигрывает бетону.
  2. Трудности с обустройством подвальных помещений — их приходится отстраивать отдельно.
  3. Сваи сложно вкручиваются рядом с соседними конструкциями, потому что для их установки используются рычаги.

    В данном случае приходится использовать специальную технику, потому что ручной установке свай может помешать находящийся рядом гараж

  4. Сваи фундамента плохо сопротивляются коррозии. Поэтому на качественном антикоррозийном покрытии экономить нельзя, а покупать сваи следует только у добросовестных производителей. Проблемой может также оказаться некачественный металл свай.
  5. Есть грунты, на которых установить сваи будет очень сложно. Например, если твёрдый грунт находится на большой глубине, сваи придётся наращивать, а это требует дополнительных затрат.
  6. Ограниченный срок эксплуатации. Во влажных грунтах с отличной от нейтральной кислотностью сваи из металла прослужат не более 60 лет.
  7. Устройство такого фундамента требует досконального изучения грунта и специализированных расчётов. Проект должен быть индивидуальным.

Статья в тему: Виды паркетного покрытия (+ 4 видео)

Минусы такого фундамента будут малозначительными по сравнению с его плюсами, если строится:

  • временный дом из лёгких материалов для проживания на время капитального строительства, к примеру, особняка;
  • баня из дерева. Удалённость пола от земли обеспечивает приятный пар;
  • хозпостройки, беседки, сараи, навесы, веранды, заборы;
  • ворота распашного типа.

Выбор винтовых свай

Винтовые сваи

Конструкция винтовой сваи представляет собой металлическую трубу с острым нижним концом с винтовыми лопастями. Производят опоры из труб диаметром от 47 мм до 108 мм. Лопасти делают шириной от 60 мм до 300 мм. Обычная опора бывает длиной от 2 до 6 метров длиной. По заказу застройщика опоры могут изготовлять любых размеров. Некоторые конструкции не имеют острия на нижнем конце трубы. При ввинчивании их в землю грунт заходит в полость опоры. Как бы получается набивная оболочка, что усиливает её несущую способность.

Недобросовестный изготовитель может сделать некачественное антикоррозийное покрытие внутренней поверхности опоры. В этом случае свая может корродировать от проникновения влаги из грунта внутрь опоры.

Винтовые сваи диаметр 108 мм. стоимость с монтажом

ВС диаметр 108 Х 4 мм.длина 1,5 метрацена с монтажом от 2750 руб.
ВС диаметр 108 Х 4 мм.длина 2 метрацена с монтажом от 2700 руб.
ВС диаметр 108 Х 4 мм.длина 2,5 метрацена с монтажом от 2800 руб.
ВС диаметр 108 Х 4 мм.длина 3 метрацена с монтажом от 3150 руб.
ВС диаметр 108 Х 4 мм.длина 3,5 метрацена с монтажом от 3300 руб.
ВС диаметр 108 Х 4 мм.длина 4 метрацена с монтажом от 3650 руб.
ВС диаметр 108 Х 4 мм.длина 4,5 метрацена с монтажом от 4100 руб.
ВС диаметр 108 Х 4 мм.длина 5 метровцена с монтажом от 4400 руб.

В таблице указаны цены на винтовые сваи с монтажом по размерам. В стоимость включено; монтаж , установка оголовка, бетонирование ствола сваи. Действуют цены акции.

Как производить расчёт глубины погружения

Исходя из типа свай, определяется их глубина погружения:

  • Глубина погружения свай-стоек происходит до залегания плотных грунтов. Здесь все происходит без расчетов, бурим до твердых пород.
  • У висячих свай несущая способность, которая изменяется исходя из свойств грунта и длины боковых поверхностей. При увеличении нагрузки, соответственно, увеличивается их длина и глубина погружения.
  • Опорой для буронабивных свай служит широкая площадка – подушка. Ее площадь будет зависеть от величины вертикальной нагрузки и сопротивления грунта.
  • В зависимости от уровня промерзания грунта будет изменяться глубина погружения винтовых свай. Этот параметр важен для всех типов свай, но остальные и так всегда погружаются гораздо глубже.

Инженерный расчет глубины погружения является сложной задачей и не все специалисты готовы его выполнить. Поэтому рекомендую, как минимум воспользоваться онлайн-калькулятором, а лучше обратиться в специализированную проектную организацию.

Расчет глубины погружения свай в зависимости от их вида

Винтовые сваи

Основой такого фундамента являются опоры из металлических трубных заготовок с поверхностью, покрытой защитным антикоррозийным составом.

К нижнему, предварительно заостренному концу такой трубы привариваются винтовые лопасти, обеспечивающие возможность вворачивания (вкручивания) её в землю. Указанный способ монтажа свай примечателен тем, что при вворачивании трубных опор грунт под фундаментом не разрушается, а лишь частично уплотняется, что не снижает его несущей способности.

Различные виды фундаментных винтовых опор отличаются по следующим параметрам:

  • диаметром трубного основания, зависящего от предполагаемой нагрузки на фундамент;
  • длинной, шагом и шириной винтовых частей свай, выбор которых зависит от качества и характеристик грунта в месте застройки;
  • наличием на вворачиваемых в грунт частях полноценных лопастей или имитирующей их винтовой нарезки.

Повышенные размеры лопастей выбираются в случае влажных и рыхлых грунтов.

Сваи с имитацией винтовой нарезки востребованы в северных регионах страны, где нежелательно разрушение слоёв вечной мерзлоты.

Вид и форма винтовой сваи зависит от конкретной фирмы-производителя.

Как демонтировать старый

Замена фундамента под старым деревянным домом – сложный процесс, который проводят с помощниками. Чтобы разобрать основание, здание приподнимают. Строение двигают специальными домкратами, способными выдержать не менее 10 тонн. Количество инструментов зависит от размеров коттеджа. Для небольших достаточно 4 штук, для габаритных – 10.


Мощные домкраты под основаниемИсточник 5-uslug.ru

Для уменьшения веса из помещений выносят мебель, бытовую технику и разбирают пол. Нижние венцы соединяют скобами из стали. Домкраты располагают вдоль длинных перегородок, отступая от углов по 0,5 м. Под устройства ставят плиту из бетона, толщиной 50*50. В качестве временной опоры можно установить:

  • шлакоблок;
  • бревна;
  • кирпичи.

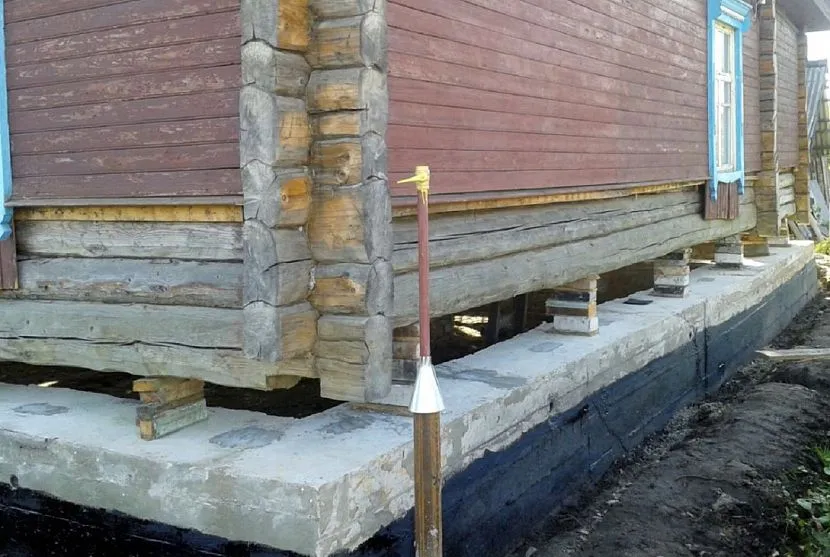

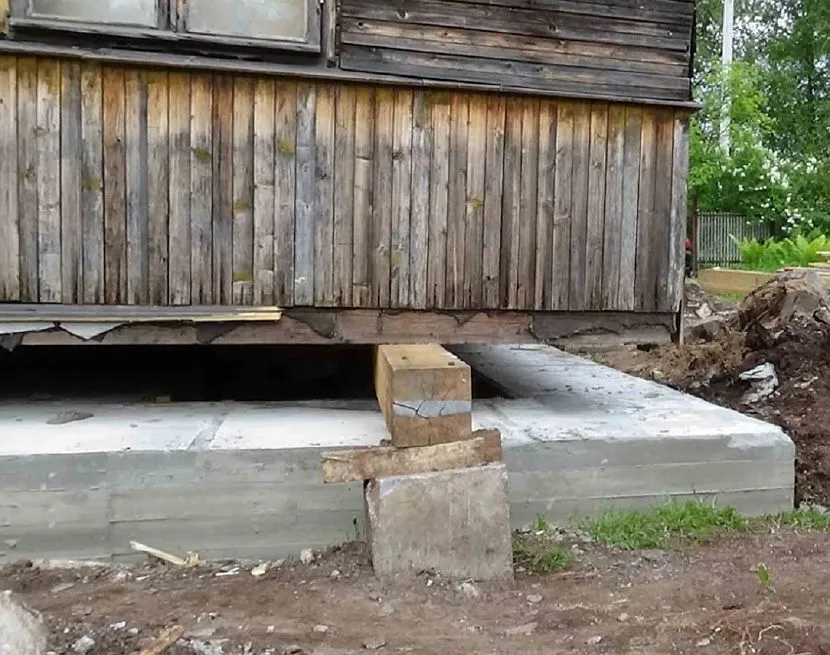

Деревянный дом приподнимают синхронно со всех сторон. Минимальный безопасный шаг высоты – 2 см. При резком подъеме существует риск перекосов. Контролировать правильность процесса поможет уровень или наблюдатель, которого ставят на расстоянии 10-15 м от здания.


Приподнятый домИсточник bouw.ru

Процедуру легче проводить в несколько этапов. Первыми под строение подкладывают опоры. На участках пересечения стен и центра на уровне 15 см рекомендуем ставить временные столбы. Если во время подъема перегибается нижнее бревно, то используют еще один домкрат в проблемной зоне.

Демонтаж фундамента под деревянным домом осуществляют перфоратором, ломом или зубилом. Инструментом пробивают слой старого материала, делая зазоры, кувалдой в щели загоняют клинья. Целые участки оставляют, разрушенные – полностью удаляют. Строительный мусор выгребают из-под конструкции.

Подъём дома и замена фундамента на свайно-винтовой.

Монтаж нового фундамента

Последовательность работ зависит от типа основания, который выбрали для дома. Замена фундамента под старым деревянным проводится поочередно для каждой из перегородок. Процесс занимает не менее 1,5 месяцев. На сроки могут повлиять погодные условия и сложности конструкции.

Для ленточного основания по периметру коттеджа выкапывают траншею. Обязательно учитывают степень промерзания почвы для региона. В России оптимальной считается глубина в 0,8 м. Утрамбованное дно рва заполняют «пирогом». Конструкция состоит из слоев песка и гравия, по 10 см каждый. В заготовку кладут армирующую сетку, заливают бетоном.

Замена фундамента под деревянным домом на ленточный продолжается после высыхания. В опалубку вставляют временные крепежи, переходят к обустройству основания с обратной стороны коттеджа. После завершения процесса конструкцию дополнительно гидроизолируют.


Здания на блокахИсточник saucyintruder.org

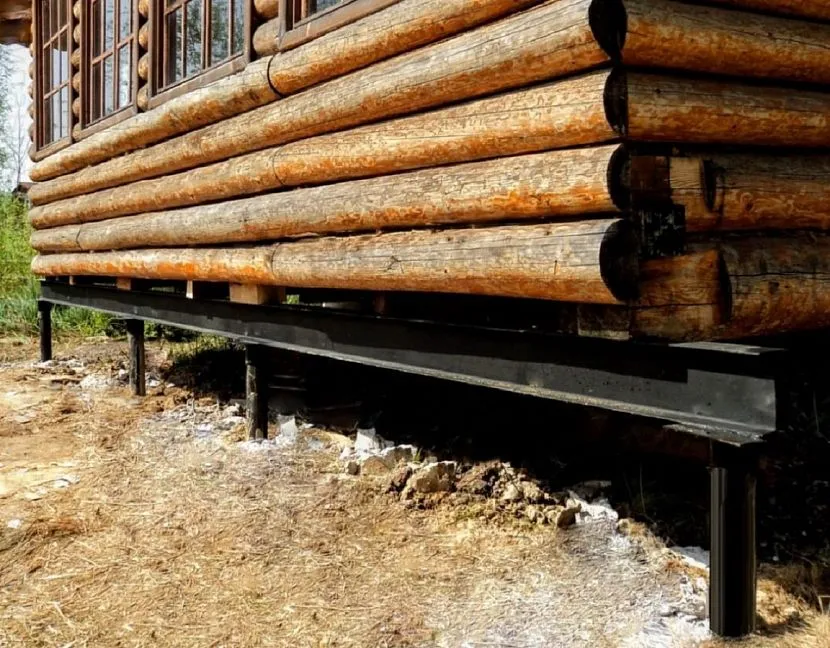

Для свайного фундамента нужны 10 свай. Элементы устанавливают под внешними и несущими перегородками. В землю вбивают попарно детали, выдерживая дистанцию в 0,3 м от наружных стен. Горизонтальные плоскости должны стать опорой для нижней части основания. Правильность контролируют уровнем.

После установки внутренние пустоты заполняют цементным раствором. Бетон не только скрепляет конструкцию, но и защищает стальные опоры от коррозии. Верхушку металла срезают, сверху приваривают оголовок.


Дом на сваяхИсточник saucyintruder.org

Монтаж столбчатого фундамента похож на свайный метод. Вместо свай в технологии используют столбы. Перед процедурой заранее выкапывают скважины. Детали опускают в ямы, заливают раствором и ждут затвердения.

Последний этап замены основания – опускание деревянного дома. Действия проводят очень медленно и синхронно, выдерживая шаг в 3 см. Правильность работ проверяют уровнем или помощником, который отошел на 20 м. Временные опоры удаляют.

Замена фундамента под домом, сложный подъем дома.

Винтовые сваи

Винтовые сваи для фундамента служат основой практически для любого деревянного строения. Они представляют собой стальную трубу, на конце которых приварены некие лопасти специфической формы, напоминающие короткие шнеки, рассчитанные не на разрыхление грунта, а, наоборот, для получения плотных промежутков, расположенных между ее витками.

Разновидностей таковых немало. Сваи бывают разного диаметра и длины.

Их используют, когда строят:

  1. Дома из бруса.
  2. Дачи.
  3. Беседки.
  4. Бани и т. д.

Эти сваи применяют даже для разработки ландшафтного дизайна.

Преимущества винтовых свай:

Даже если часть участка под строительство находится на воде, то эта технология вполне решит имеющуюся проблему.

Что нужно знать и должно быть перед монтажом такого фундамента:

  1. Иметь на руках геологическое заключение о состоянии грунта.
  2. Должна быть известна глубина промерзания почвы.
  3. Расчетный вес постройки вместе с кровлей (плюс вероятная снеговая нагрузка).

Исходя из этих показателей рассчитывают длину свай, диаметр и их количество.

Одна свая держит 7-25 тонн – все зависит от ее длины и диаметра.

После монтажа внутрь сваи заливается бетон (песок плюс цемент). Это укрепляет конструкцию и предотвращает внутреннюю коррозию, поскольку без кислорода ее попросту не может быть – он является окислителем.

После приваривается оголовок – деталь, которая стыкует дом с фундаментом.

Немного истории и современное применение

Фундамент из свай как таковой имеет многовековую историю. Их производили из разных материалов и всегда забивали, пока в первой половине 19 века Александр Митчелл не запатентовал винтовую сваю. Поначалу это изобретение использовали для строительства причалов, а со временем их даже применили при строительстве маяка, поскольку грунт там был очень ненадежен.

Когда-то эти сваи использовали в военном строительстве и при создании объектов специального назначения.

Они прекрасно заменяют дорогостоящие ленточные фундаменты или какие-нибудь другие. Их стали широко использовать в малоэтажном строительстве благодаря простоте и надежности конструкции.

Поскольку сваи окрашиваются, и предварительно обрабатываются, то это предотвращает их от коррозии.

Конструкция лопастей такова, что ее можно закручивать даже вручную, причем это делают два человека без особых усилий. Отмечено что именно ручной монтаж качественнее и надежнее механического. Как уже говорилось, после приваривается оголовок.

На рынке России этот метод используется относительно недавно – порядка 10 лет.

Косметический ремонт фундамента

Если бумажный маяк разорвется,то трещина увеличивается, и нужно принимать меры.

Нередко разрушение фундамента происходит из-за длительной эксплуатации. Фундамент кирпичных домов, простоявших не одно десятилетие, постепенно разрушается из-за естественных процессов. Как правило, в этом случае на стенах появляются мелкие трещины, а штукатурка, имеющаяся на фундаменте, осыпается. В этом случае проводится реставрация поврежденного верхнего слоя.

Для проведения работ понадобятся следующие материалы и инструменты:

  • металлическая сетка;
  • штыри из арматуры;
  • цементный раствор;
  • анкеры боя крепления сетки;
  • перфоратор.
  • лопата;
  • шпатель.

Траншею необходимо вырыть, чтобы получить доступ к фундаменту. Глубина траншеи должна быть не менее 50 см.

Для того чтобы качественно реставрировать старый фундамент под кирпичным домом, необходимо в первую очередь прокопать траншею вокруг дома. Это позволит получить доступ к фундаменту, спрятанному под слоем почвы. Глубина траншеи должна составлять не менее 50 см. Траншею возле фундамента нужно рыть очень аккуратно, чтобы не допустить его обрушения. Далее следует очистить стены фундамента от осыпающейся штукатурки, используя для этого шпатель. Удалив всю грязь и зыбкие элементы, можно приступить к непосредственному ремонту основания. С помощью перфоратора необходимо сделать отверстия по нижнему и верхнему краю фундамента и вставить в них арматурные штыри, подготовленные заранее. На очищенные боковины фундамента крепится металлическая сетка, которая будет служить не только основанием для слоя цемента, но и станет скрепляющим элементом всей конструкции. Подготовленные боковины необходимо забросать слоем цемента 5 см. Фундамент необходимо обработать по периметру. После полного высыхания цемента наносится дополнительный слой гидроизоляции.

Стоит сказать, что такой косметический ремонт является идеальным решением лишь в том случае, если фундамент имеет незначительные повреждения, вызванные длительным сроком эксплуатации. Такой ремонт фундамента нужно проводить каждые 5-10 лет в профилактических целях, так как отремонтировать фундамент с более серьезными повреждениями может быть очень затратно и трудоемко. В случае если основание дома было повреждено из-за сильного проседания грунта, необходим более обстоятельный подход, направленный на увеличение несущей способности конструкции.

Заключение

Фундамент из винтовых свай — быстрый и дешевый вариант создания основания для частных домов или вспомогательных построек. Простота монтажа и высокая скорость создания конструкции привлекают многих пользователей, но необходимость постоянного обслуживания металлических деталей является недостатком.

Если принимается решение использовать винтовые сваи, очень важно найти бригаду профессионалов, имеющих опыт работ с подобными основаниями, иначе вместо прочного и надежного фундамента появится неустойчивый частокол из недостаточно глубоко погруженных стволов. При должном подходе и правильном соблюдении технологии такой фундамент способен выдержать около 75 лет

При должном подходе и правильном соблюдении технологии такой фундамент способен выдержать около 75 лет.
