Водоотводной бетонный лоток с решеткой: характеристики, размеры и цены

С какими решетками комплектуются

Водоотводные каналы изготавливаются длиной в 1 м. Сверху накрываются дренажными решетками из меди, чугуна, нержавеющей или оцинкованной стали. Тип крепления решетки –центральный крепеж для серии Basic и болтовое для Серий Drive и Max. Возможные варианты исполнения рисунка решеток: ячеистые, щелевые, с имитацией проектора шин или в виде щелевых насадок.

Ячеистые решетки применяются в основном в частном и городском строительстве на пешеходных зонах. Благодаря небольшим ячейкам данный вид решеток наиболее безопасен для передвижения пешеходов, наезда колясок, роликов.

Щелевые решётки в основном применяются на проезжих частях, благодаря своему рисунку они обеспечивают наибольшую пропускную способность.

Укладка бетонных лотков

Перед тем, как установить лотки, нужно правильно выполнить расчеты, подобрать оптимальные элементы для всей системы. В Москве и регионах можно без труда отыскать все необходимые изделия.

Процесс монтажа ливневых бетонных лотков:

Копка траншеи для установки лотка с определенным уклоном, равным 5-10 сантиметров на 1 метр. Глубина траншеи должна быть такой, чтобы решетка водоприемника находилась на 3-5 миллиметров ниже уровня грунта.
Уплотнение дна траншеи.
Засыпка дна траншеи слоем песка для создания дополнительного дренажа, уплотнение.
Установка ливневого лотка с решеткой.
Соединение лотков осуществляется с использованием пазов (на самом изделии должны быть указаны стрелки направления движения воды).
Когда установка полностью завершена, все стыки проходят герметиком.

Периодически ливневки нужно обслуживать – удалять мусор, открывая решетки.

Ливневые бетонные лотки – высококачественные изделия, благодаря которым можно создать надежные и долговечные системы отвода воды, защитив территории и здания.

Большим спросом пользуются изделия из железобетона

Вся ливневая магистраль, включая вертикальную, оснащена решетками. Они защищают от листвы и крупного мусора и выполняют функцию безопасности. Решетки к лоткам плотно присоединяются специальными креплениями, при необходимости производится демонтаж для чистки.

Из какого материала будет установлена решетка, на прямую связано с расположением канализации для стоков талых вод и атмосферных осадков и возможной нагрузки на нее.

Область применения

Устанавливают бетонные изделия исключительно в компании с твердым ровным покрытием

На тротуарах для пешеходов с асфальтом или плиткой
На бетонных площадях (аэродромы, порты, военные объекты)

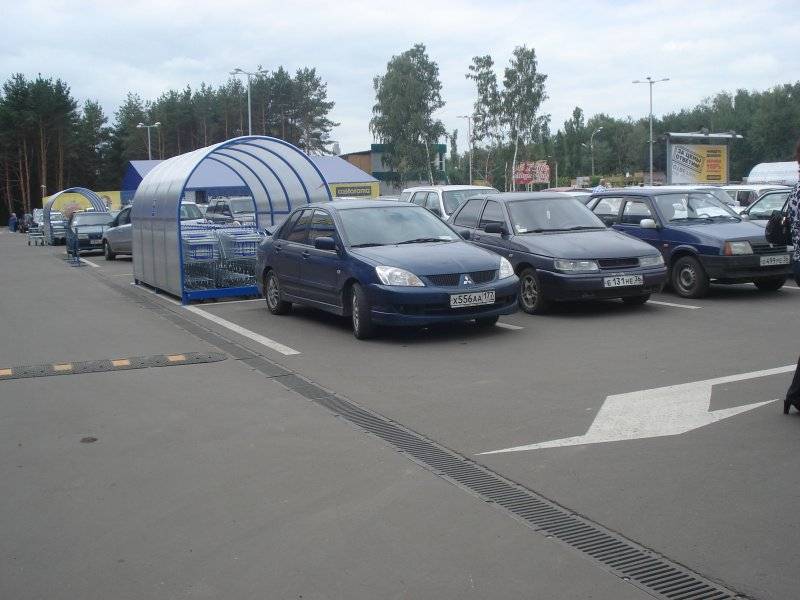

На парковках автотранспорта
На автозаправках
На центральных площадях
В промышленных зонах
Рядом со зданиями инфраструктуры.

Производство каналов из бетона происходит двумя способами

Вибролитье. Форма с залитым раствором вибрирует, что дает хорошую усадку бетона и выводит лишний воздух.
Вибропрессование. При помощи пресса бетонный раствор уплотняется.

Виды каналов

Каналы бывают линейными и вертикальными, защитное покрытие для них выпускаются из чугуна, стали, пластика.
Чугунные решетки в большинстве своем проходят оцинковку, для снижения коррозии.
Недостаток изделий из чугуна в том, что их часто воруют. По этой причини, в своем большинстве, их оснащают дополнительными замками.
Стальные изделия выполняются из нержавеющей стали, иногда поверхность оцинковывается.
Пластиковая защита лотков изготавливается из сверхпрочных видов материала.
Рисунок на внешней детали канализации обычно стандартный, но бывает и декоративный.

Декоративные решетки устанавливают в общественных местах, где необходимо выдержать стиль. Вид изделий с рисунком отливается в основном из меди. Медь мягкий металл, по этой причине монтируются решетки, где отсутствует большая нагрузка (на точечные дождеприемники под кровельными водостоками, перед парадным входом зданий и т.д.)

При желании можно сделать на заказ решетки из чугуна с рисунком – кованные. Услуга дорогостоящая. Пользуются ей в основном владельцы частных домов.
К стандартным видам решеток относятся щелевые чугунные и ячеистые.
Изделия щелевого типа хорошо устанавливать в местах с максимальной нагрузкой.
Бетонные желоба с решеткой используют для монтажа ливневой канализационной магистрали, для прокладки разного рода электрических кабелей, для теплотрасс.
Лотки выпускаются с уклоном и без.

Габариты желобов

Длина всех изделий 1м

Ширина 0,14 – 4 м

Высота 0,06 – 1,68 м

Самые распространенные объемы ЖБИ лотков: 0,07 куба, 0,14 куба, 0,3 куба.

Форма выпуска

Трапециевидная
П – образная
U – образная

Дождевой лоток водоотводный бетонный выпускается в соответствии с европейским стандартом EN 1433 и ГОСТом.

Плюсы изделия

Отсутствие коррозии
Долгий срок службы
Стойкость к температурным перепадам
Повышенная прочность
Большой вес (гарантия неподвижности при высоких нагрузках)
Экологически чистый материал
Не требуют тщательного ухода (только очищать от мусора)
Достойное соотношение цена – качество

Большой вес
Для монтажа требуется спецтехника
Монтаж трудоемкий

Что поможет подобрать водоотводный лоток и сопутствующие товары

Онлайн подбор лотков

Специалисты Стандартпарк разработали удобный и надежный калькулятор. Теперь Вы легко и быстро сможете подобрать дренажные лотки из нужного материала и размеров за считанные секунды.

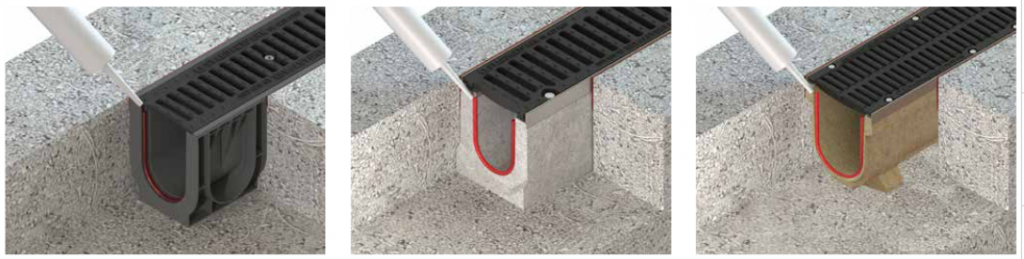

Калькулятор по расчету герметика

Рассчитайте необходимое количество герметика для герметизации линейных или точечных систем водоотвода с помощью нашего удобного калькулятора.

Полное профессиональное техническое решение для участка

Проектная служба Стандартпарк предлагает техническое решение проблемы отвода поверхностных стоков, подтопления фундамента, расчета бытовой канализации. Индивидуальный подход в проектировании вашего участка.

Преимущества и недостатки

Основные достоинства и негативные моменты, которыми обладает любой ливневый лоток, определяются особенностями производства. Наиболее популярными являются изделия, созданные способом вибропрессования, что обеспечивает прекрасные технические характеристики и особенности.

Главные достоинства ливневых лотков:

Высокий уровень стойкости ко влаге, резким перепадам температур.
Стойкость к работе динамических нагрузок и коррозии.
Безопасность в эксплуатации и экологическая чистота.
Длительный срок службы – до 70 лет.
Хорошая механическая прочность.
Универсальность использования элемента для создания различных систем.
Устойчивость за счет высокого веса, что важно особенно при скоплении больших объемов сточных вод.
Простота в монтаже и обслуживании.
Сравнительно невысокая стоимость.

Из недостатков ЖБИ изделий данного типа стоит упомянуть такие, как большой вес и необходимость привлекать на объект спецтехнику, достаточно высокие расходы на транспортировку.

Устройство ливневой канализации

Ливневка (она же ливневая канализация) – это специальная водоотводная конструкция, составленная из водостоков, трубопроводов, приемников воды, фильтров (удерживают мусор), смотровых колодцев и объемного накопительного колодца, собирающего дождевую воду. Все эти элементы собираются в одну систему и позволяют эффективно удалять с территорий и объектов лишнюю воду, которая уходит самотеком.

Основные виды ливневой канализации:

Открытая – самый примитивный вариант, подходит для приусадебных участков, расположенных за городом. Отвод воды в системе осуществляется с использованием открытых лотков/канав, собранная вода уходит в грунт или водоем.
Закрытая – предполагает качественный сбор/отвод воды. Используются закрытые водоприемники, система подземных трубопроводов, в зонах установки фитингов для ревизии системы создаются смотровые колодцы. Собранную воду можно потом использовать. Предполагается выполнение земляных работ.
Смешанного типа – система комбинированная для удаления воды вдоль площадок и дорог. Лотки открытые, но часть элементов проходит под землей.

По типу сбора воды канализация может быть линейной и охватывать все (дорожки, площадки, кровля) или точечной с установкой дождеприемников только под водосточными трубами.

Площадь, с которой удаляется вода.
Средний объем осадков в климатической зоне.
Характеристики и свойства почвы.
Коммуникации, которые проходят под землей.

Система водоотведения чаще всего создается из поливинилхлоридных канализационных труб диаметром 11-12 сантиметров, обладающих достаточными прочностью и стойкостью. Трубы обязательно должны быть смонтированы с уклоном 5 сантиметров на погонный метр в сторону накопителя. Трубопроводы ливневой канализации организуются так же, как и в случае с монтажом бытовой.

Смотровые колодцы используют для возможности обслуживать систему, вовремя удалять засоры. Колодец нужен как в смешанной, так и в закрытой системе ливневки, устанавливают его в самой низкой точке. Колодец накапливает и распределяет/сбрасывает воду, его объем должен быть соответствующим объему жидкости.

Колодец может быть сделан из металла (требует обязательной гидроизоляции), пластика (долго служит, стоек к разным воздействиям), бетона (или полимербетона). Бетонный канализационный накопительный колодец – лучший вариант для загородного участка, но нужно подумать о его доставке и монтаже (большой вес требует привлечения спецтехники).

Для эффективной эксплуатации в колодце делают дно из готового изделия или путем заливки бетона. Сверху на колодец монтируют крышку с люком.

Накопитель для канализации можно сделать и своими руками: выкопать котлован, засыпать песок и щебень, забетонировать дно, сделать опалубку и проложить в нее армокаркас, установить трубы, забетонировать, выполнить гидроизоляцию. Потом устанавливается чугунная решетка.

При проектировании системы ливневки желательно учитывать последующее использование собранной воды – для полива, производственных и хозяйственных нужд (но только после очистки). Лотки для сбора воды могут быть пластиковыми и металлическими, сделанными из композита или бетона. Чаще всего выбирают лоток бетонный ввиду явных эксплуатационных преимуществ.

Чтобы исключить травматизм и попадание в систему разного мусора, монтируют лоток бетонный с решеткой, которая защищает и делает поверхность изделия безопасной. Обычно решетки выполняют из металла.

Преимущества и недостатки

Лоток бетонный для водоотвода обладает рядом преимуществ, благодаря которым он является основным элементом для строительства дренажных и защитных каналов.

Отличная прочность вкупе с устойчивостью к коррозии, температурным колебаниям и воздействию химических реагентов.
Водонепроницаемость.
Срок эксплуатации 50+ лет.
Простая установка без трудоемких работ.
Доступная цена.
Возможность производства экологически чистых изделий.
Легкость ремонта и обслуживания.

К недостаткам водоотводных лотков можно отнести их значительную массу и, вследствие этого, большие расходы на перевозку. Хотя в последнее время лоток бетонный армируется вместо металлической арматуры полимерными волокнами или стекловолокном, что существенно уменьшает массу изделий. Также к недостаткам можно отнести некоторую хрупкость материала, так как при перевозке короб может треснуть или разбиться.

Установка

Установка бетонных лотков для водоотведения состоит из нескольких несложных этапов:

Производится разметка участка согласно составленной схеме водоотводной системы из подготовленной документации.
По разметке роется траншея с уклоном в сторону приемника для стекающей воды, с учетом размеров лотков для водоотвода. Высота стенок траншеи должна быть немного больше высоты лотков.
На дне траншеи утрамбовывается демпферная подушка из песка, щебня и бетона, которая будет снижать нагрузку на грунт от веса коробов. Обычно используют бетон марки М400 или М500.
На бетонную подушку устанавливаются водоотводные лотки, при этом их боковые стенки должны быть перпендикулярны дну траншеи. Между собой элементы соединяются специальными крепежами, которые обычно прилагаются к изделиям. В случае отсутствия крепежей используется акриловый герметик.
Пространство между лотками и стенками траншеи заливают жидким бетоном и ждут полного застывания. После застывания производят монтаж решеток, если в дренажной системе использовали блоки с чугунной решеткой.

Если правильно провести расчеты и подобрать комплектующие с нужными техническими характеристиками, а также грамотно смонтировать дренажную систему, проблема с застоем воды на придомовом участке решится навсегда. Достаточно будет регулярно проверять каналы для стока и чистить их от мелкого мусора и песка.

Разновидности, параметры подбора

Бетонные лотки с решетками Стандартпарк – это массовое решение задачи линейного поверхностного водоотвода с территории. Такие каналы вместе с пескоуловителями отвечают за сбор дождевой и талой воды, отведения ее в ливневую канализацию или специальный резервуар.

Тип канала, вид решетки и специфика установки будет зависит от нескольких факторов. В первую очередь – от типологии объекта (дачный участок, городские улицы, магистрали, погрузочные платформы или взлетные полосы).

Все бетонные лотки подразделяются на серии: стандартную Basic и усиленные Drive, Max. В каждую категорию сгруппировали продукцию, которая наилучшим образом подойдет для зон с различными нагрузками от (1,5 тонн) до F900 (90 тонн).

Стандартная серия Basic (класс нагрузки A15 – C250) Подходит исключительно для пешеходных зон, для небольших нагрузок.

Усиленная серия Drive (класс нагрузки С250 – E600) Оптимальное сочетание технологичного дизайна, цены и выполняемых функций для АЗС, паркингов, обочин дорог.

Усиленная серия Max (класс нагрузки D400 – F900) Продукция для повышенных нагрузок автомагистралей, аэродромов, промышленных объектов с высокой проходимостью.

Вторым фактором будут погодные условия и количество осадков, которые влияют на выбор гидравлического сечения. В ассортименте Стандартпарк есть бетонные лотки гидравлических сечений DN от 100 до 500.

Дренажные желоба должны монтироваться так, чтобы жидкость по ним двигалась самотеком, поэтому в случае отсутствия естественного уклона местности, они могут иметь внутренний уклон или же устанавливаться каскадом.

Классификация бетонных лотков

Изготовление бетонных лотков осуществляется в соответствии с ГОСТом 21509-76, а также 26633-2015 и 13015-2012. Для отвода воды используют лотки П, U, трапециевидной формы. Через лотки вода идет самотеком, часто изделия выполняют с конструктивным уклоном (либо без).

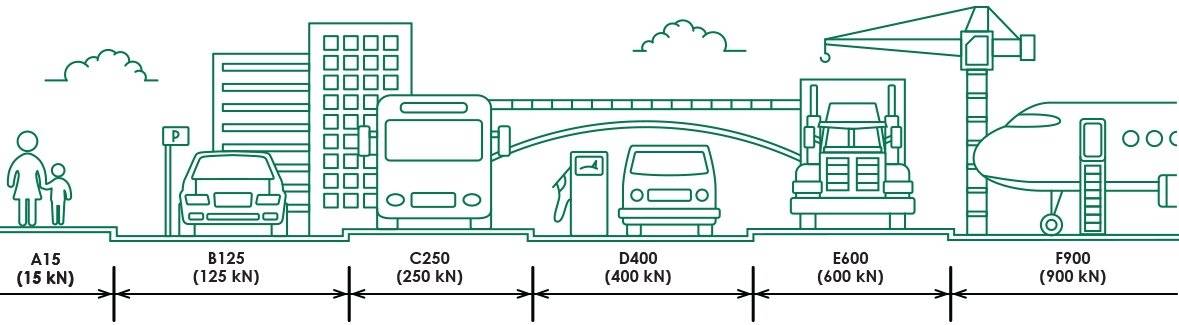

Основные виды ливневых лотков по нагрузке и сфере использования:

А15 – выдерживают нагрузку до 1.5 т, самые популярные для установки на обочинах дорог, в пешеходных зонах, на парковках, детских и спортивных площадках, в частных домовладениях.
В125 – нагрузка максимум в 12.5 т, актуальны для реализации отвода воды в гаражных кооперативах, вдоль асфальтированных дорог.
С250 – нагрузка до 25 т, лотки подходят для использования в системах на территории автостоянок, автозаправок, автомоек.
D400 – расчетная нагрузка в пределах 400 т, данные изделия используют в монтаже систем железнодорожных вокзалов, на причалах, автомагистралях.
Е600 – железобетонные лотки способны выдерживать нагрузки до 600 т, их монтируют на военизированных объектах, промышленных предприятиях, складах, в логистических центрах.
F900 – максимальная нагрузка, которую выдерживают высокомощные изделия, применяются они для монтажа на территориях космодромов, аэропортов, военных баз.

Виды лотков по месту установки и применению:

Прикромочные – для обустройства дорог, защищают от скопления воды. Самый популярный вариант – лоток Б1-18-50, который монтируют на стыке обочины и проезжей части (но не ниже/выше полотна). Также часто применяют более емкие Б1-20-75, Б1-22-75. Монтируют лотки на основу из цемента, узлы между дорогой и изделием промазывают мастикой на битумно-резиновой основе.
Телескопические – их делают из тяжелого бетона М200/М300, армируют, используют для установки на склоне в дорожном строительстве (для поперечного дренажа), обустройстве приусадебных территорий. Вода отводится в низины.

По способу производства лотки бывают вибролитыми и вибропрессованными. Первая технология предполагает более низкие показатели прочности и стойкости итогового изделия, вторая значительно повышает качество.

Методы производства ЖБВЛ

По способу производства лотков их подразделяют на:

Вибролитые. Для производства лотков данным способом используют вибростол (то есть, площадку, оснащенную вибратором снизу), на который помещают формы, наполненные смесью из бетона. Технология довольно проста и не требует дорогостоящего оборудования. Но изделия, изготовленные способом вибролитья, получаются не очень высокого качества. Происходит это ввиду того, что в ходе технологического процесса внешняя часть лотка получается хорошо запрессованной, чего не скажешь про его внутреннюю часть. В результате эксплуатация вибролитых лотков не отличается длительностью: они очень быстро разрушаются.
Вибропрессованные. Именно этот способ применяют для изготовления лотков, которые в последующем будут испытывать существенные нагрузки вибрационного и механического характера (например, при строительстве оживленных автотрасс или мостов). Процесс вибропрессования заключается в следующем: специальные формы заполняют бетонной смесью и далее с помощью мощных прессов из нее удаляют воздушные пузырьки и лишнюю влагу. Изделия получаются плотными по всему объему, то есть, в них не наблюдаются пустые полости. Лотки, произведенные способом вибропрессования , стоят дороже (по сравнению с изделиями, изготовленными методом вибролитья), но качество их выше.

Производство бетонных лотков

Производиться водоотводные лотки могут несколькими способами – в условиях завода методами вибролитья или вибропрессования, а также в домашних условиях с заливкой своими руками.

Производство в заводских условиях

Чаще всего на предприятиях используют метод вибропрессования, который предполагает более высокие затраты времени и финансов на создание изделий, но и гарантирует соответствующее качество, что особенно важно при заливке изделий, к которым предъявляются высокие требования. Производство бетонных лотков методом вибропрессования:

Производство бетонных лотков методом вибропрессования:

Замес бетонного раствора из цемента М400, песка, щебня мелкой/средней фракции (1:2:4), затворение водой.
Заливка раствора в подготовленную форму, установленную под пресс. Армируются изделия стальными стержнями диаметром 5-6 миллиметров, обработанными предварительно от коррозии.
Прессование элементов с удалением воздуха и лишней влаги.

Самостоятельное изготовление лотков

Чтобы сделать водоотводные лотки своими руками, нужно сделать из досок/фанеры опалубку П-образной формы, внутри проложить ее пленкой из полиэтилена. Потом замешивают раствор, укладывают внутри в форму армирование, заливают смесь в опалубку, вдавливают половинку канализационной трубы (она создаст углубление с гладкой поверхностью нужной формы). Демонтируют конструкцию через день, а лотку позволяют набрать прочность в течение 28 суток.

Чтобы удалить из формы лишний воздух, желательно периодически постукивать по форме, штыковать арматурным прутом или использовать глубинный вибратор.

Лотки водоотводные из железобетона

Выбирая лоток водоотводный бетонный для любой системы, сначала необходимо тщательно изучить все плюсы и минусы изделия, технические свойства, особенности эксплуатации, правила монтажа, разновидности и т.д. Все это поможет правильно выполнить расчеты и смонтировать качественную, надежную и долговечную систему.

Разновидности

Лотки бывают разными по назначению. Несмотря на то, что все они созданы для отвода воды и предполагают определенную стандартную конструкцию, при выборе изделия для конкретной системы нужно рассмотреть все варианты.

Бетонные водоотводы по назначению:

Ливневые – используются для монтажа каналов по сбору и отводу атмосферных осадков с территории.
Водопропускные – секционные каналы, созданные для самотёчного отведения вод разного типа.
Дренажные лотки – актуальны для использования в конструкциях оснований, цокольных/подвальных этажей.
Телескопические – осуществляют отвод воды со склонов, мостовых сооружений.
Прикромочные – удаляют лишнюю воду от проезжих частей к кюветам.
Канализационные – используются для транспортировки стоков к коллекторным канализационным системам.

Водоотвод бетонный может быть выполнен в двух модификациях – сборным или цельным. Оба варианта могут быть двух форм: в виде плиты перекрытия параболической или трапециевидной плоской формы, а также в формате П-образной скобы с круглым либо прямоугольным желобом. Все открытые лотки требуют докомплектации специальными защитными решетками.

Водоотводные лотки бетонные с решетками или без выпускаются в больше, чем 150 типоразмерах, обозначаются буквой Л (лоток) и двумя цифрами через дефис: первая отображает номер серии в диапазоне 1-38, вторая указывает на максимально допустимое значение вертикальной нагрузки на лоток (выраженное в кН/м).

Дополнительно за буквой Л производители могут указывает свои символы, которые обычно расшифровываются в прайс-листах. Так, Лдр – это дренажный лоток, Лд – доборный (уменьшенной длины, что позволяет более удобно выполнять завершение трассы) и т.д.

Преимущество ЖБИ изделий

Бетонный лоток для отвода воды производится в соответствии с ГОСТом 21509-85 по технологии вибропрессования. В производстве используются марки бетона от М200 до М400 (в редких случаях, обычно чуть меньше). Каналы получаются плотно структурированными и прочными, стойкими к различным негативным факторам, перепадам влажности/температуры, жаре/морозу.

В конструкции могут присутствовать деформационные швы (обязательно заделанные битумной мастикой в качестве гидроизоляции), что делает изделия более стойкими к механическим воздействиям. В состав бетона вводят пластификаторы, которые существенно повышают показатели морозостойкости, влагостойкости, стойкости к коррозии. Также дополнительная прочность лотков обеспечивается арматурным каркасом из стальных стержней классов А-I и А-III.

Основные преимущества бетонных лотков для воды:

Полная водонепроницаемость.
Высокий уровень стойкости к разным агрессивным воздействиям.
Усиление металлов, что повышает прочность.
Стойкость к перепадам температур, морозу и жаре.
Способность принимать и отводить большие объемы воды.
Стойкость к механическим повреждениям, вибрации.
Эстетичный вид.
Простой и быстрый монтаж.
Длительный срок эксплуатации.
Сравнительно невысокая стоимость.
Универсальность применения лотков для самых разных систем.
Гладкая поверхность, за счет чего осуществляется отвод не только воды, но и мусора.
Экологическая чистота и безопасность в эксплуатации.
Отсутствие необходимости в реализации больших объемов земляных/монтажных работ, благодаря чему лотки часто используются в монтаже водосливной системы в частных домовладениях.

Недостатков у изделий достаточно мало: большой вес (что в определенной мере повышает временные, финансовые и трудозатраты на монтаж), немалая стоимость транспортировки, потеря всех основных характеристик при несоблюдении производителем технологии.

Соединения с другими элементами системы

Отводные желоба в своей конструкции предусматривают места соединения с аналогичными каналами, пескоуловителями, дождеприемными колодцами или канализационными трубами. Стыки смежных элементов обязательно герметизируются. Места расположения и параметры отверстий можно посмотреть на чертежах, которые находятся на подробной страничке конкретного типа бетонных лотков.

В дополнительных комплектующих есть специальные переходники и торцевые заглушки. Их использование позволит упростить процесс монтажа, сделать систему целостной и герметичной, соответствовать разработанному проектному решению.

Лотки железобетонные

Для предохранения коммуникаций от механического и коррозионного разрушения необходимы прочные и долговечные устройства. Такими свойствами обладают железобетонные лотки — они незаменимы при монтаже кабельных систем и трубопроводов, обеспечивают свободный доступ к ним в аварийных ситуациях. Кроме того, изделия из железобетона, служат для отведения от зданий дождевых и талых вод.

Назначение, особенности и разновидности

Лотки изготавливают из бетона марки М-200 и выше, упрочняя его стальными стержнями из арматуры класса А-I, A-II либо проволокой Bp-I. Технологический процесс вибрационного прессования позволяет получать плотный железобетон, стойкий к агрессивным факторам внешней среды. Согласно ГОСТ 21509-85, к нему предъявляются требования по следующим направлениям:

морозоустойчивость и влагонепроницаемость;
технические характеристики арматурной стали;
толщина бетонного слоя;
антикоррозионные качества;
исходные материалы бетонной смеси;
равномерная структура без пустот;
механическая стойкость.

По конструкции, цели применения, способа монтажа лотки относятся к трем основным типам:

водоотводные;
кабельные;
для теплотрасс.

Водоотводные ЖБИ лотки

Они служат для транспортирования воды, отличаются по назначению и исполнению и выполняют следующие функции:

дренажные – удаление почвенной и дождевой влаги от цокольного этажа и фундамента здания;
прикромочные – отведение воды с дороги к откосам;
телескопические — канальное отведение влаги с мостов и склонов;
ливневые – сбор и отвод ливневых стоков;
канализационные – перемещение сточных вод в коллекторы;
водопропускные (желоба для стока) – отведение воды самотеком.

Классификация водоотводных лотков по форме:

параболические;
трапециевидные;
П-образные;
трапециевидные и П-образные с круглым желобом.

В зависимости от условий, поставленных проектом водоотведения, подбираются сплошные или с проемом для вертикального водостока. Лотки для водоотведения бывают цельными и сборными, различных типоразмеров (они указаны в серии 3.006.1-2/87). Маркировка содержит букву Л и два числа: первое обозначает номер в серии, второе – вертикальную нагрузку, на которую рассчитан лоток (чем оно больше, тем глубже он монтируется). Производители выпускают их различных габаритов, например, компания ЭРБА предлагает изделия с такими параметрами: длина 0,72 – 6 м; ширина 0,4 – 1,84 м; высота 0,38 – 1,32 м.

Железобетонные лотки теплотрасс

Трубы теплоснабжения защищаются от коррозии, грызунов, потерь тепла за счет установки специальных каналов двух типов:

КЛп — лотки накрываются съемными крышками;
КЛс — конструкцию образуют верхние и нижние лотки, соединенные посредством швеллеров.

Преимущества современных устройств перед применявшимися ранее кирпичными конструкциями:

простота укладки;
низкая стоимость;
высокая несущая способность;
возможность монтажа в сейсмоактивных районах, при слабом грунте и подпочвенных водах – это обеспечивается за счет деформационных швов и гидроизоляции их битумной мастики.

В маркировке лотка для теплотрасс указывают букву (Л или ЛК), его номер из серии 3.006.1, расчетную нагрузку. Если длина отличается от стандартной (6 м), ставят число, обозначающее долю стандартного размера (2 обозначает ½). Ширина изделий варьируется от 0,57 до 2,46 м, а высота – от 0,36 до 1,32 м.

Стоимость лотков из железобетона

Прежде чем купить ЖБИ лотки, следует выбрать товар по расчетным данным: максимальной нагрузке, размерам и форме. После этого изделия подбирают по стоимости, проверяя наличие сертификатов на них у производителя. Средние цены на лотки приводятся в таблице.

Обозначение	Размеры, мм	Цена, рубли
ЛК-1	350 х 350 х 2970	1 700
Л 2-8/2	360 х 570 х 2970	2 450
ЛК 300.45.30-1	280 х 430 х 2990	3 315
Л 10-8/2	550 х 1480 х 2970	6 630

stoneguru.ru

Бетонные лотки с решеткой для стока воды

С какими решетками комплектуются

Укладка бетонных лотков
