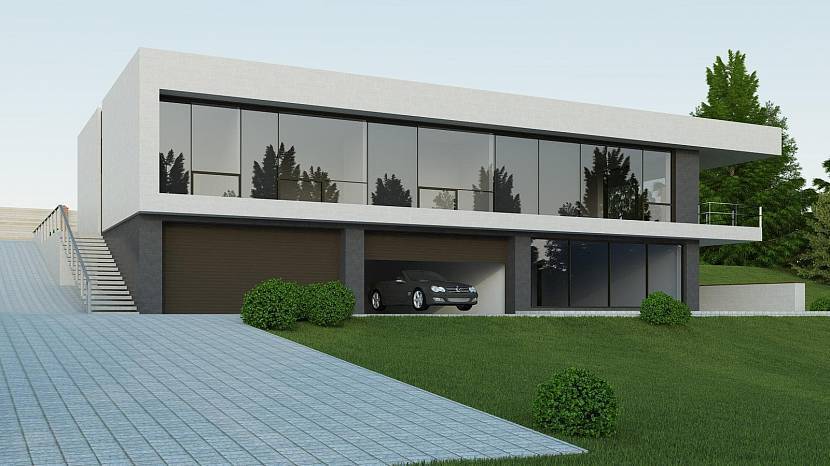

Если участок расположен под уклоном
Участки, расположенные на склоне, требуют тщательной вертикальной планировки. Большой уклон делают менее крутым. Объем подсыпок определяется индивидуально, учитывая рельеф местности и природные условия. Маленький уклон выравнивают.
Вода сама будет стекать по участку на территорию, расположенную ниже
Важно, чтобы она не проходила через дом, а спускалась по сторонам от него. С дополнительным наплывом вод с верхних участков тоже нужно справляться
Рассмотрим сложное устройство вертикальной планировки в условиях двойного наплыва влаги на территорию.
- Формируется отмостка шириной 1м (уклон 3 см).
- По сторонам от дома делают зоны разгона шириной 2 м (уклон 4 см).
- Вверх от дома формируют контруклон шириной 5м (уклон 2см/м), под небольшим углом в стороны от оси фундамента. Верхние углы контруклона нужно скосить, чтобы вода стекала по сторонам от дома, а не через грунт, где он возведен.
- В низкой части контруклона делают дренаж.
- Остановить воды, стекающие с верхнего участка, можно с помощью возведения бетонной стены или искусственного формирования холма. Сооружения будут сдерживать воду или не пропускать ее вовсе.
Что входит в проект планировки
Документ этот представляет собой комплект чертежей, схем и текстовой информации, содержащий полные сведения о застраиваемом участке. Состоит проект межевания и планировки территории из двух частей: основной (которая, собственно, и утверждается впоследствии) и ее материального обоснования. В первую входят:
- Чертеж участка, на котором отображаются границы объектов капитального строительства, линии улиц, инженерных коммуникаций и т. д.
- Сведения о предполагаемой плотности застройки и положения о размещении объектов.
- Характеристика развития инфраструктуры территории.
Материалы по обоснованию включают в себя схемы:
- расположения территории;
- использования ее в период подготовки проекта;
- дорожной сети (с парковками);
- границ территории архитектурных памятников и других объектов культурного наследия;
- инженерной подготовки и вертикальной планировки участка;
- границ территорий с особыми условиями использования, а также другие материалы, обосновывающие положения о планировке.
Кроме того, в эту часть проекта входит пояснительная записка с описанием:
- способов развития на территории систем социального и инженерно-технического обеспечения, транспортного обслуживания;
- мер, принятых для защиты участка от ЧС техногенного и природного характера;
- мероприятий, направленных на обеспечение пожарной безопасности территории;
- мероприятий по гражданской обороне и т. д.
Проект межевания и планировки территории – важнейший документ, составление которого должно производиться с соблюдением всех норм, предусмотренных законом. С учетом сведений, зафиксированных в нем, впоследствии составляется межевой план каждого конкретного участка.
Особенности и тонкости метода
Вертикальная планировка ‒ это модифицирование уровня ландшафта. При необходимости территория выравнивается или создаются необходимые склоны. В ходе разработки плана учитывается несколько факторов:
- особенности грунта;
- расположение строений на участке и их размеры;
- соседние дома;
- расстояние до ворот и ближайшей улицы.
При создании вертикальной планировки территории сохраняются оптимальные условия для формирования огорода или цветника, рассматривается надобность монтажа подземных сетей, учитываются все меры безопасности:
- исключают резкие возвышения и склоны;
- канавы для оттока проектируют на удобном расстоянии от дома, при котором они не будут мешать свободному проходу.
Если дом еще не возведен, целесообразно укрепить грунт в месте формирования будущего фундамента. Это поможет равномерно распределить нагрузку здания на грунт. В дальнейшем не будет проблем с образованием трещин и просадкой дома.
Различают два вида вертикальной планировки:
- Открытая система ‒ все коммуникации расположены на поверхности рельефа.
- Закрытый тип водоотвода ‒ канализационная система находится под землей.

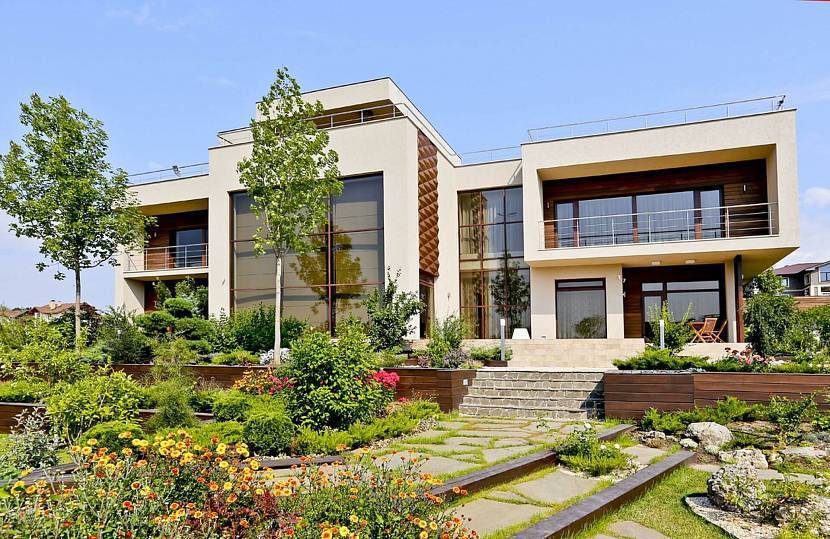

При проектировании участка жилое здание располагается в самом верху территорииИсточник www.noviydom.ru
Принцип работы вертикальной планировки простой ‒ вода с высокого склона стекает по трубам или канавам к лотку, расположенному на более низком уровне территории.
От вертикальной планировки участка зависит очень много:
- комфортные условия для жизни (отсутствие размыва грунта и заболоченности);
- безопасность нахождения на территории и целостность дома (исключение подмыва откосов, фундамента, защита от эрозии и оползней, селевых потоков);
- красивый рельеф, его архитектурная выразительность (отсутствие луж и влажных мест).
К построению схемы вертикальной планировки следует отнестись внимательно, нужно определить четкое расположение каналов и не допустить подтока соседней территории, где живут люди. Обычно сток выходит на проезжую часть, там располагается лоток вдоль дороги. Лотки могут быть подключены к общей канализации под землей, или иметь выпуск на рельеф в пониженном участке местности.
На ровном участке в качестве водоотвода лучше выбрать дренажный метод, с канализационными трубами под землейИсточник stroy-podskazka.ru
Если поверхность ровная используются лотки с уклоном по дну (небольшой поперечный уклон направляет воду в лоток, для дальнейшего следования жидкости до места «перехвата» закрытой канализационной системы). Если рельеф территории имеет много перепадов, то понадобятся дополнительные откосы для соединения разных уровней.
Земельный участок коттеджа на склоне можно разбить на несколько квадратных зон разных уровней, соединенных между собой водоотводомИсточник viinapuu.com
Когда разводки труб под землей нет, ровный участок оснащается дренажной системой водоотвода. При разработке вертикальной планировки учитывается грунт на участке. Закрытая дренажная система устанавливается ниже уровня его замерзания. Конструкция состоит из комплекса траншей с продольным уклоном в сторону отвода (показатель должен быть не менее 0,005). На дно траншей укладывают дренирующий материал: крупный песок, щебень, битый кирпич.
Вертикальная планировка на ровном участке максимально сохраняет существующий рельефИсточник stroy-podskazka.ru
Строительство дома и вертикальная планировка
Если участок без уклона
За стенами принято создавать лёгкий уклон, чтобы вывести грунтовые воды, обезопасив стройплощадку. Чтобы этот уклон организовать, в определённом месте делают возвышение в виде грунтовой насыпи, а из прочного материала – отводные каналы, также сопровождают конструкцию дренажом для отвода влаги, с обеих сторон.
Площадки горизонтального типа оформляют боковыми усилениями из дополнительного объёма грунта с помощью плиточных конструкций, кирпича, камня. Упрочняя откосы с помощью камня, применяют закрепление бетоном и деревянными кольями. Вниз кладут крупные камни, а наверх мелкую щебёнку или гальку.
Перепад – 0,3-0,4 м
Отсыпают площадку с целью выравнивания в горизонтальную поверхность. В результате есть возможность сделать одинаковой высоты фундамент по всему периметру постройки. Более 60 см отсыпку не делают, так как это может в дальнейшем привести к деформированию фундамента, поскольку грунт осядет.
Уклон 0,4-1 м
В этом случае срезают возвышающуюся часть вверху, а в зоне снижения делают отсыпку, таким образом приводя стройплощадку в ровное состояние.
На крутом склоне с перепадом углов больше 1м
Используют фундамент ступенчатого типа и сооружают цоколь по уровню контура фундамента. Таким образом цоколь и фундамент идут как выравнивающие опорные конструкции, придавая строению прочность и основательность. Чтобы защитить цокольно-опорную часть от влажности, можно пристроить гаражное помещение или хозблок.
В обязательном порядке решают задачу отведения верховодки и внешних вод, так как давление постройки на склоне может вызвать нарушение подземных водостоков и последующее чрезмерное увлажнение.
Обратите внимание
Важно как следует заглубить фундамент, чтобы постройка не поползла вниз. Здесь нужно соотнести вес дома, вариант фундамента и угол уклона. Подошвенную часть обычно размещают внизу склона, а заглубление делают в высокой части
Подошвенную часть обычно размещают внизу склона, а заглубление делают в высокой части.
Рекомендуем: Какие существуют СНиПы и нормы на строительство частного дома: от соседей, от забора, границы участка
Отсыпают почвы в насыпи с целью выровнять стройплощадку после обустройства фундамента.
Оптимальны наклоны на юг или восток, а вот уклон на север считается особенно неблагоприятным. Точно разработанный план с привлечением специалистов или своими силами позволит обойтись минимумом затрат и эстетично расположить здание.
Советуем почитать: Все этапы подготовки участка к строительству
Строительство дома и вертикальная планировка
Если на своем участке вы хотите построить частный дом, тогда вам нужно узнать какая будет посадка дома по вертикали – выяснить, какая будет высота пола или цоколя и какая будет планировка почвы на плоскости строительства.
Это все нужно для того, чтобы:
- можно было определить, как будут располагаться котлованы, траншеи, подушки и фундаменты.
- можно было правильно отвести дождевых вод.
- надфундаментные конструкции находились над уровнем снега.
Чтобы решить эти задачи нужно:
- Вызвать специалиста для проведения геодезической съемки территории, чтобы узнать изменения высот на участке, а также определить обстановку в отношении подземных вод и уровень промерзания почвы.
- Сделать насыпь из земли, чтобы поднять уровень стройплощадки.
- Определить какая будет конструкция фундамента, чтобы он располагался выше, чем уровень подземных вод.
- Выяснить, какая будет высота цоколя – часть фундамента, которая находится над землей.
- Грамотно построить отмостку, водные канавки, хорошо спроектировать рельеф для того, чтобы отвести дождевые и талые воды.
- Чтобы подземные воды о обмывали фундамент, нужно правильно сделать дренаж.
После того, как геодезист проведет геодезические съемки и изыскания, можно будет определить и оценить отклонение самой поверхности площадки от горизонтального уровня.
Расположение объектов на участке
Виды площадок:
- Практически ровная и горизонтальная;
- Площадка с маленьким уклоном, и как следствие перепадом максимум 0,4м;
- Площадка, где перепад высот большой – от 0,4м до 1м;
- Площадка, расположенная на склоне с перепадами больше 1м.
Во всех перечисленных случаях нужно обязательно повысить уровень грунта с помощью подсыпания.
Насыпь имеет такие плюсы:
- Можно увеличить несущую способность почвы под фундаментом.
- Грунт не так сильно промерзает, то есть уменьшается пучение грунта, что соответственно полезно для фундамента.
- Легче спроектировать отведение дождевой и талой воды.
- Увеличивается сухая зона.
- Так как было замечено, что после постройки дома, уровень грунта на участке увеличивается, когда его благоустраивают путем завоза самой почвы, то в следствие этого дом может оказаться в низине.
- Так как в большинстве случаев от вырытого котлована остается грунт, его можно уложить в насыпь.
Образец схемы планировочной организации земельного участка своими руками
Чтобы подготовленная самостоятельно схема ПОЗУ была согласованна властями, и вы получили разрешение на строительство, нужно, чтобы документ включал в себя исчерпывающие сведения и соответствовал требованиям законодательства. Вот пример того, как должна выглядеть схема СПОЗУ.
Пошагово это выглядит так:
- перенести из ГПЗУ или топографического плана зону застройки, при необходимости изменив масштаб на 1:500;
- начертить на схеме имеющиеся объекты строительства;
- будущие постройки нанести на схему пунктиром;
- в текстовой части дать пояснения к схеме;
- указать необходимые сведения технического характера.
Как правильно сделать отмостку для частного дома
Задача отмостки – защитить фундамент и грунт в основании фундамента от увлажнения поверхностными водами.
До устройства отмостки, уровень грунта вокруг цоколя дома необходимо обязательно поднять над окружающей местностью. Для этого устраивают подсыпку грунта на высоту не менее 100 мм., поз. 3 на рисунках выше.
При выборе толщины подсыпки под отмостку следует учитывать, что, в результате хозяйственной и агротехнической деятельности человека, уровень грунта на участке вокруг дома с годами будет подниматься. Отмостка на протяжении всего срока службы здания должна оставаться выше уровня окружающей дом местности.
Отмостку устраивают на ширину не менее 800 мм. от цоколя дома, поз. 4 на рисунках выше. Отмостка обязательно должна перекрывать засыпку пазух котлована и траншей фундамента. Засыпку пазух производят водопроницаемым песчаным грунтом. Широкая отмостка должна предотвращать попадание поверхностной воды в этот грунт и далее к фундаменту.
Для обеспечения водонепроницаемости, отмостку делают из монолитного бетона, обеспечивая при укладке бетона уклон в сторону от цоколя не менее 5% (перепад уровня 5 см. на 1 м. ширины отмостки).
На пучинистых грунтах отмостку следует заливать не сплошной лентой, а секциями длиной 1,5-2,5 м. Отмостка, разделенная на такие блоки, легко выдерживает возможные неравномерные перемещения грунта.
 |
| Так отмостку не делают! Ошибки : а – отмостка не приподнята над уровнем грунта на учаске; б – кроме того, отмостка не перекрывает засыпку пазух траншей фундамента. |
При неправильно устроенной отмостке (см. рисунок) вода с поверхности легко проникнет к фундаменту.
С чего начать?

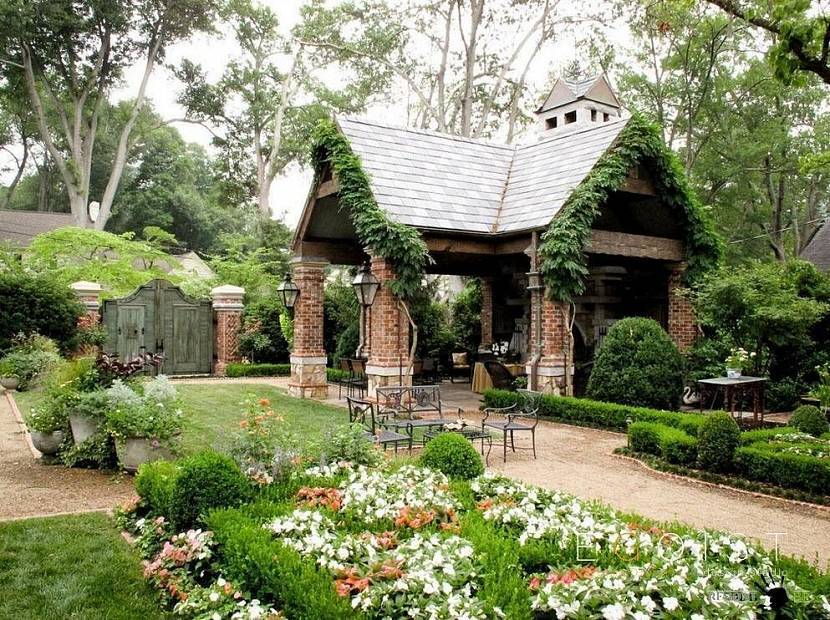

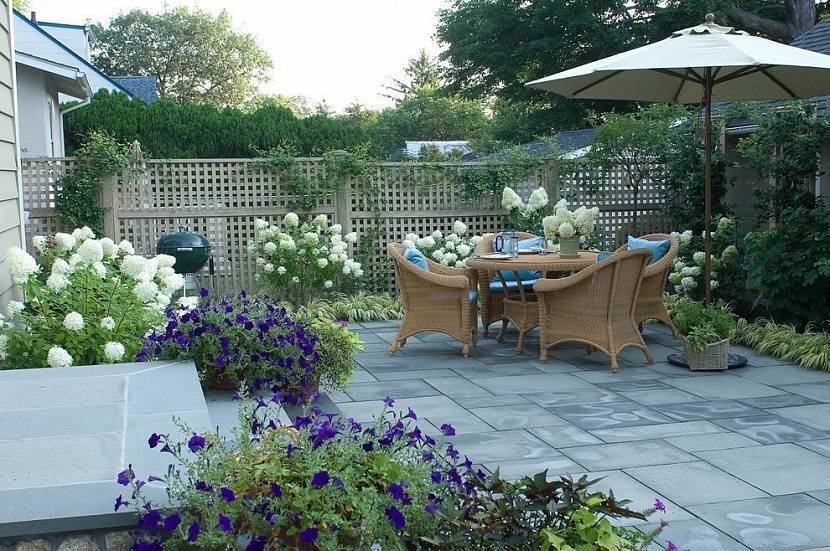

Чтобы отдых на даче был удобным и комфортным, при планировке участка необходимо обратить внимание на следующие нюансы:
Общий стиль земельного участка и его назначение должно быть тщательно обдумано.
Не стоит стремиться разместить на площади максимум современных элементов декора, используемых в ландшафтном дизайне участка.
Чтобы пространство не казалось перегруженным, необходимо составить план-схему планировки земельного участка с расположением водоемов, фонтанов, клумб и так далее.
При постройке дома, бани и хозяйственных сооружений нужно строго соблюдать нормы, правила и учитывать расстояние между ними.
Кустарники, деревья и прочая растительность может высаживаться лишь с учетом дальнейшего развития и активности.
Если местность, на которой расположен участок, имеет холмы, то это следует учитывать при расположении декоративных водопадов или горок.
Кроме этого рельеф территории учитывается и при постройке зданий, сооружений и проведении коммуникаций
На площадь и форму участка тоже следует обратить внимание. Последний параметр может быть совершенно разным – округлой или овальной формы, квадратной, прямоугольной или вытянутой
Последний параметр может быть совершенно разным – округлой или овальной формы, квадратной, прямоугольной или вытянутой.
Объекты на территории должны быть размещены так, чтобы пользоваться ими было удобно, а свободное пространство было максимально использовано.
Вертикальная планировка земельного участка
Вертикальная планировка участка – это инженерная подготовка по искусственному изменению существующего рельефа местности путем срезки и подсыпки грунта, смягчения уклонов с целью оптимального приспособления участка застройки для строительства коттеджа.
Финские архитекторы бережно относятся к окружающей природе и разрабатывают свои проекты домов в рамках концепции гармонии человека и существующего ландшафта, поэтому они предлагают выравнивать участки только в случаях крайней необходимости.
Участок для застройки может быть:
- Ровным;
- C небольшим уклоном и с перепадом высот в границах пятна застройки ≤0,5м.
- Со значительным уклоном и с перепадом высот — 0,5-1м.
- С крутым склоном и с перепадом высот ≥1м.
Вертикальная планировка участка застройки производится для всех участков — как с уклоном, так и без него. Рекомендуется всегда производить повышение уровня участка на месте застройки.
Преимущества выполнения вертикальной планировки:
- Увеличение несущей способности грунта в основании фундамента.
- Уменьшение пучинистости грунта под фундаментом.
- Создание или улучшение условий для дренирования и отвода дождевых, талых и грунтовых вод от фундамента.
- Создание условия для повышения всей поверхности участка вокруг дома как для завоза плодородного грунта при благоустройстве, так и для визуального поднятия участка и дома относительно дороги, соседних участков. Чтобы не было эффекта «дом в яме».
- Исключение необходимости вывозить грунт из котлована, который можно распланировать по участку вокруг дома.
На участке дом желательно размещать в самой высокой его части. При определении посадки дома выбирается условный ноль, которым может быть поверхность главной дороги или уровень соседского участка. Далее с помощью геодезических измерений рассчитывается глубина посадки дома и его нулевая отметка, за которую берется верхний уровень отмостки в месте примыкания к цокольной части дома. После определения уровня отмостки (отметка 0,00м) – можно определять высоту цокольной части дома, высоту первой ступени крыльца, уровень отметки чистого пола. Также определяются следующие зоны вокруг пятна застройки (фундамента). Данные зоны представлены схематически, т.к. их параметры могут отличаться для каждого конкретного участка.
Вертикальная планировка участка пример
- Вертикальная планировка ровного участка
голоса
Рейтинг статьи
СУЩНОСТЬ ВЕРТИКАЛЬНОЙ ПЛАНИРОВКИ
Вертикальная планировка – важный элемент инженерной подготовки территории. Ее назначение – привести естественный рельеф в состояние, соответствующее наиболее благоприятным условиям для общего планировочного решения. При строительстве и реконструкции населенных мест с помощью вертикальной планировки сооружают уличную сеть в соответствии с требованиями городского транспорта, обеспечивают нормальный отвод поверхностных вод с территорий города
Она имеет важное значение в создании необходимых условий для застройки микрорайонных территорий, решает частные задачи по высотному расположению частей города, отдельных зданий и сооружений
Вертикальная планировка городских территорий – это изменение естественного рельефа местности путем срезки и подсыпки грунта, смягчения уклонов и т. д. применительно к требованиям планировки и застройки городов. При помощи вертикальной планировки рельеф приспосабливается для строительства города, комплекса сооружений или отдельного объекта. Мероприятия по вертикальной планировке в значительной мере зависят от рельефа. Для целей градостроительства различают благоприятный и неблагоприятный рельеф. Благоприятный рельеф имеет следующие градостроительные градации в зависимости от уклона (%): спокойный – 0. 0,4; ровный – 0,4. 3 и слабопересеченный – 3. 6. При таком рельефе строительство города в целом с прокладкой улиц, организацией стока поверхностных вод, возведением жилых, общественных и промышленных объектов не требует значительных масштабов вертикальной планировки. Неблагоприятный рельеф оценивается как пересеченный при уклоне 6. 10 %, сильнопересеченный – при уклоне 10. 20%, очень сильнопересеченный – 20 % и горный. Строительство городов и отдельных сооружений на такой местности проводится в исключительных случаях и требует вертикальной планировки в больших объемах. Стоимость строительства в таких районах значительно возрастает. Обычно стоимость вертикальной планировки составляет 2. 3 % от общей стоимости любого строительства, будь то целый город или отдельный объект. Вертикальная планировка местности входит в состав любого проекта и производится в начальный период, как проектирования, так и строительства.
Работы при вертикальной планировке направлены главным образом на изменение микрорельефа. При вертикальной планировке обычно максимально сохраняется естественный рельеф. Объемы работ при частичном преобразовании рельефа с уклоном 0,4. 10% составляют 800. 1500 м 3 /га, рельефа с уклоном выше 10 % – 3000 м 3 /га. Однако в исключительных случаях бывает необходимо коренное изменение рельефа. Оно осуществляется при комплексных инженерно-мелиоративных мероприятиях: засыпке оврагов, пробивке городских магистралей, сплошной подсыпке территории. При объемах работ свыше 1 млн. м 3 применяют гидромеханизацию, а при объемах работ свыше 1,5 млн. м 3 – взрывную экскавацию. При меньших объемах перемещаемых земляных масс вертикальную планировку выполняют, используя средства землеройной техники.
Основным принципом вертикальной планировки является принцип балансирования земляных масс. Это значит, что необходимо соблюдать условие, при котором баланс земляных масс должен быть приближенным к нулевому. Нулевой баланс земляных масс – это оптимальный вариант. Он означает равенство объемов выемок и насыпей. Если эти объемы не совпадают, то требуются дополнительные транспортные расходы, удорожающие строительство. Для определения баланса земляных масс в проекте организации работ составляют картограмму земляных работ.
Отправим материал на почту
Трудно найти участок земли с идеально ровной поверхностью. Нередко приобретенный участок земли за городом имеет какой-то уклон. Это необходимо учитывать, выполняя вертикальную планировку участка. Она поможет понять, на какой высоте расположить уровень пола первого этажа, можно ли будет сделать подвал или построить полноценный цокольный этаж. Поэтому в этой статье будем рассказывать о том, по каким правилам совершают вертикальную планировку, какие нормативы учитывают, и как ее проводят поэтапно.

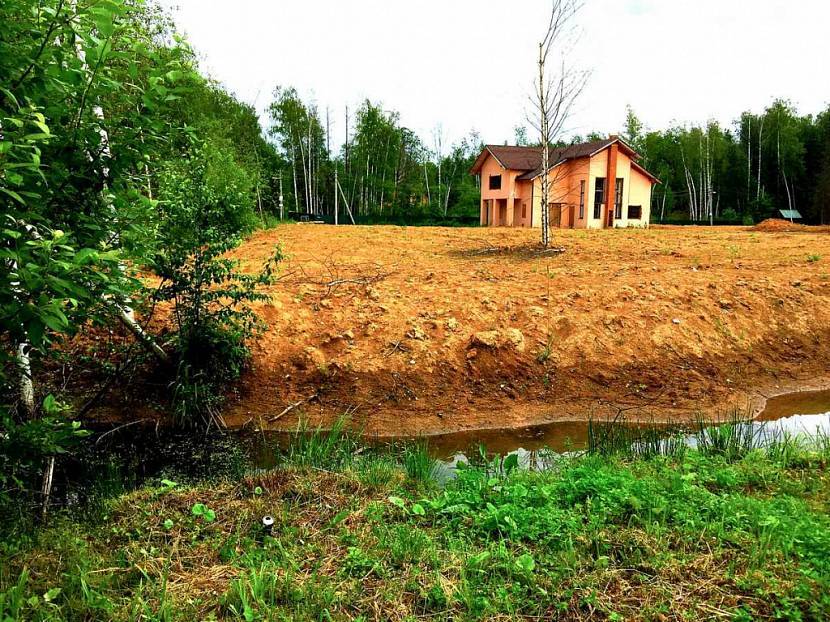

Неровный загородный участок под строительство
Основные этапы
Подготовку территории к строительству можно поделить на следующие шаги:
- Съемка (нивелирование) территории, создание примерной схемы площадки с точным рельефом. Нанесение отметок.
- Выбор метода вертикальной планировки. Нанесение горизонталей поверх существующих отметок поверхности.
- Подготовка проекта. Подсчет баланса земляных масс.
- Земляные работы.
Земляные работы начинаются только после создания детальной планировки. Сначала с помощью землеройных машин делают срезку и вывоз за территорию стройплощадки растительного слоя почвы. Затем снимают насыпи и перемещают грунт в нужное место (углубления). Рыхлую почву уплотняют, подсыпают новый грунт и выравнивают его.
Подготовка проекта
Создание проекта вертикальной планировки – обязательное условие начала строительства любого объекта (спортивного комплекса или площадки, жилого помещения и т.д.). Он учитывает наличие подземных коммуникаций, дренажей, разуклонов, контруклонов в необходимых случаях. Планирование осуществляется до начала земельных работ.
Проект вертикальной планировки строительной площадки готовится в 3 этапа.
Разработка схемы планировки территории, построение высотного каркаса, учитывающего неровности местности
Важно не допустить ошибку, так как от этого будет зависеть уход воды.
Планирование нового рельефа путем нанесения проектных и рабочих отметок.
Создание картограммы земельных работ с вычислением объемов.
Геодезические работы
Геодезические работы начинаются с нивелирования рельефа в строительных целях. На открытой территории чаще используют метод квадратов. Если участок закрыт лесом или кустарниками, то выбирают способ параллельных линий. Ориентируясь по топографическому плану, на местности ставят колышки (это вершины квадратов). Вычисленные высоты вершин по существующим формулам показывают реальную картину рельефа. Дальнейшие действия направлены на поиск нулевых точек и линий.
Выполнение вертикальной планировки
Работа по вертикальной планировке проводится с помощью землеройных машин: экскаваторы, скреперы, бульдозеры. Прежде всего территорию очищают от растений, пней и сооружений, если они имеются.
При затоплении отводят излишки воды и осушают поверхность площадки. После этого начинаются земляные работы: срезают растительный слой почвы, разравнивают грунт в насыпях, уплотняют его (разрыхленный грунт по объему больше), вывозят или завозят земляные массы. Проводят контрольные подсчеты и анализы уплотнения грунта.
Сток талых вод
Вертикальная планировка стройплощадки обязательно учитывает погодные условия в течение года. Паводки и дождевые воды не должны затопить участок и пониженные места. Весной из-за таяния снега подвал заливает и в частных домах, и в городе. Сделать дренаж или маленькие каналы на этапе строительства проще, чем избавляться от последствий подтопления. Если дом с подвалом находится на склоне, то траншею кладут в высоком месте, чтобы она огибала здание.
Если склона нет, то подойдет дренажный колодец, собирающий жидкость со всего участка. На схеме вертикальной планировки отражается организация стока поверхностных вод с территории. Проектируется система водоотвода, собирающая жидкость в одном месте, где происходит ее сброс или очистка. Сток располагается в самом низком месте территории (их может быть несколько).
