Как построить подпорную стенку из блоков на участке?

Проектирование подпорных стен

Вне зависимости от назначения, подпорная стена, как правило, имеет четыре элемента:

  • тело;
  • фундамент;
  • систему водоотвода;
  • дренажную систему.

Водоотвод, подземная часть и дренаж стены требуются для реализации технических нормативов, а непосредственно тело необходимо для эстетических целей. По высоте эти сооружения могут быть небольшими (до одного метра), средними (не более двух метров) и высокими (больше двух метров).

Задняя стенка конструкции бывает с таким уклоном:

  • лежачая;
  • пологая;
  • крутая (с обратным или прямым скатом).

Профили подпорных стен могут быть разными, но, как правило, это трапецеидальные и прямоугольные. В свою очередь первые могут иметь разный наклон граней.

Действующие силы на упорные стенки

Вертикальные нагрузки:

  • сила засыпки, которая действует как непосредственно стену, так и на часть фундамента;
  • верхняя нагрузка, а именно, вес, который давит на верхнюю часть сооружения;
  • собственная масса подпорной стены.

Горизонтальные силы:

  • сила трения на участках сцепления грунта с фундаментом;
  • давление грунта непосредственно за подпорной стеной.

Кроме основных сил, воздействуют и периодические нагрузки, к ним относятся:

  • сейсмические нагрузки;
  • сила ветра, тем более это актуально при высоте сооружения более 2-х метров;
  • водные потоки, особенно в низинах;
  • вибрационные силы воздействуют на участки, где проходит железнодорожное полотно или дорожная трасса;
  • вспучивание грунта зимой и т.д.

Устойчивость подпорных сооружений

Как правило, строительство невысоких подпорных стен выполняется для декоративных целей, им не требуется тщательный расчет устойчивости. Повышение этой характеристики показательно для расчета подпорных стен более высокой конструкций.

Предотвратить опрокидывание или сдвиг стенки можно с помощью таких мероприятий:

  • сторону, которая обращена к грунту, делают шероховатой. В блочных, кирпичных, каменных кладках сооружают выступы, а в монолитных опорных стенах – делают сколы;
  • намного снижает давление почвы на заднюю грань маленький уклон, сделанный в сторону возвышенности;
  • наличие в передней части консоли стены создает дополнительную устойчивость, поскольку распределяет часть нагрузки земли;
  • правильно оборудованная дренажная система не допускает подмыв конструкции;
  • для капитальных подпорных стен из тяжелых стройматериалов необходим фундамент. Для глинистой почвы целесообразно применять ленточное основание, слабого грунта – свайный фундамент;
  • боковое давление снижается с помощью засыпки пустотелых материалов (к примеру, керамзита) между существующим грунтом и задней стеной.

Пошаговая инструкция строительства своими руками

Данная инструкция подготовлена для применения наиболее популярных блоков для подпорных стен: ФБС и керамзитобетона.

Далее потребуется чертеж перенести на поверхность участка, точно обрисовать на нем край прохождения подпорной перегородки для того чтобы можно было начать копку траншеи.

Пошаговая инструкция:

Для серьезных подпорных сооружений из тяжелых блоков потребуется изготовление фундамента. Для глинистой почвы достаточно установить устанавливать ленточный тип, в районах со слабыми грунтами — свайный вариант. Ширина котлована выбирается из расчета ширины стены, умноженной на 3, то есть для блока 20 см, фундамент должен быть не менее 60 см.
Фундамент устанавливается в опалубке с армированием, на гравийно-песчаную подушку, из расчета 1-го слоя гравия не менее 30 см, а слой песка — 18 см, оба слоя тщательно трамбуются.
Опалубка для фундамента сооружается ниже уровня земли 20-25 см. Для дополнительного усиления в нее кладут арматуру, на битый кирпич и заливают бетоном М 150/200.
Если блоки пористые, укладывают гидрозащитный слой между фундаментом и первым рядом камня, как правило, применяют несколько слоев рубероида.
Для большей прочности конструкции, кладочный раствор должен быть в виде раствора из цементно-песчаной смеси (ЦПС).
На гидрозащитный слой обильно наносят раствор ЦПС и устанавливают блоки первого ряда, выставляя их по уровню киянкой.
После высыхания 1-го ряда приступают к кладке второго и так далее.
Для невысоких подпорных стен кладку выполняют в полблока, а для усиленных в два блока получения
После того как будет уложен последний ряд, верхнюю часть защищают козырьком, который можно выполнить из цемента, металла или металлочерепицы. Это необходимо, для того чтобы защитить конструкцию от попадания на стены атмосферной влаги и дальнейшего их разрушения.
Монтируют дренажную систему, для отвода паводковых и дождевых вод

Эффективный водоотвод уменьшает угрозу разрушения, а также предотвращает создание трещин от вспучивания жидкости при минусовых температурах наружного воздуха.
Пространство между подпорной стеной и грунтом засыпают речным песком, который осторожно утрамбовывают.
Если необходимо, выполняют отделку стены декоративными стройматериалами.

Как сделать подпорную стенку на участке, показано в этом видео:

Что такое фундамент из блоков ФБС — описание

Аббревиатура ФБС расшифровывается как «фундаментный блок сплошной». Иногда используют вариант «строительный» или «стеновой», но это неверно. Помимо сокращения ФБС, можно встретить блоки ФБП (пустотелые) и ФБВ (детали с каналами для монтажа инженерных систем).

Такие блоки используют для укладки фундаментов, стен подвалов и цоколей. ФБС изготавливают из тяжелых типов бетона для строительства больших и тяжелых зданий. Для маленьких сооружений берут более легкие модули из силикатного бетона или керамзитобетона.

Для изготовления ФБС в формах размещают стальную арматуру и затем заливают бетонный раствор. По этому принципу ФБС относят к железобетонным конструкциям повышенной прочности.

ФБС бывают разных форм и размеров, но все они регулируются ГОСТом:

  • Высота 28 или 58 см.
  • Ширина 30, 40, 50 или 60 см.
  • Длина 118 или 238 см.

Иногда размеры блоков указывают в дм, округляя их в большую сторону до целого значения.
Допускаются размерные погрешности при изготовлении: до 13 мм по длине, до 8 мм по длине и ширине.

Вес блоков составляет от 260 до 1960 кг в зависимости от размера и типа бетона. При покупке изделий необходимо проверить их вес: если он меньше заявленного в документации, внутри модулей могут быть полости из-за нарушения технологии изготовления.

Плотность бетона, используемого для изготовления изделий, – 1800-2400 кг/м3. Этим характеристикам отвечают бетоны марок М50 – М200. Требуемая влагостойкость – W2 (соответствует пятидесяти циклам замерзания и оттаивания). Марка бетона по морозостойкости – не ниже F200.

На блоках сверху устанавливают проушины из стали или металлопрофиля для перемещения изделий.

В чем особенности, преимущества и недостатки

Монтируют фундамент из блоков ФБС только на пригодном для этого грунте. Лучше всего подойдет плотный песок или скальная основа. В противном случае под блоки необходимо заливать монолитную подошву, а на сами блоки делать дополнительный армирующий пояс каждые два ряда. Эти манипуляции делают фундамент значительно дороже.

Альтернативным вариантом на слабом грунте может стать нижний ряд блоков с подпятником: такая конструкция при стандартной длине имеет более широкое основание, что уменьшает давление на грунт. На эти блоки монтируют обычные ФБС со смещением ряда таким образом, чтобы стыки верхних модулей приходились на середину нижних. Это обеспечивает дополнительную устойчивость конструкции.

Если грунт малопучинистый, то можно монтировать прерывистое основание. Блоки устанавливаются таким образом, чтобы между ними оставалось расстояние не больше 70 см. В эти промежутки засыпается и трамбуется грунт.

Несмотря на особенности монтажа фундаментных блоков, они имеют определенные преимущества:

  • Разнообразие размеров и характеристик изделий, указанных в ГОСТе. Можно подобрать блоки так, чтобы точно попасть в необходимые габариты будущего здания.
  • Скорость работ. Не нужно ждать до 4 недель, пока раствор схватится и наберет прочность.
  • Долгий период эксплуатации.
  • Не нужно монтировать опалубку и арматуру.
  • Возможность работы при любой температуре.

Помимо достоинств, у ФБС есть и недостатки:

  • Высокая цена.
  • Низкая теплопроводность.
  • Большой вес. Для монтажа блоков ФБС требуется привлекать подъемную технику.

Иногда к недостаткам фундамента для дома из ФБС относят необходимость организации утепления и гидроизоляции, но эти действия нужны и при строительстве оснований другого типа (плиты, ленты и т. д.).

Вкратце про строительство

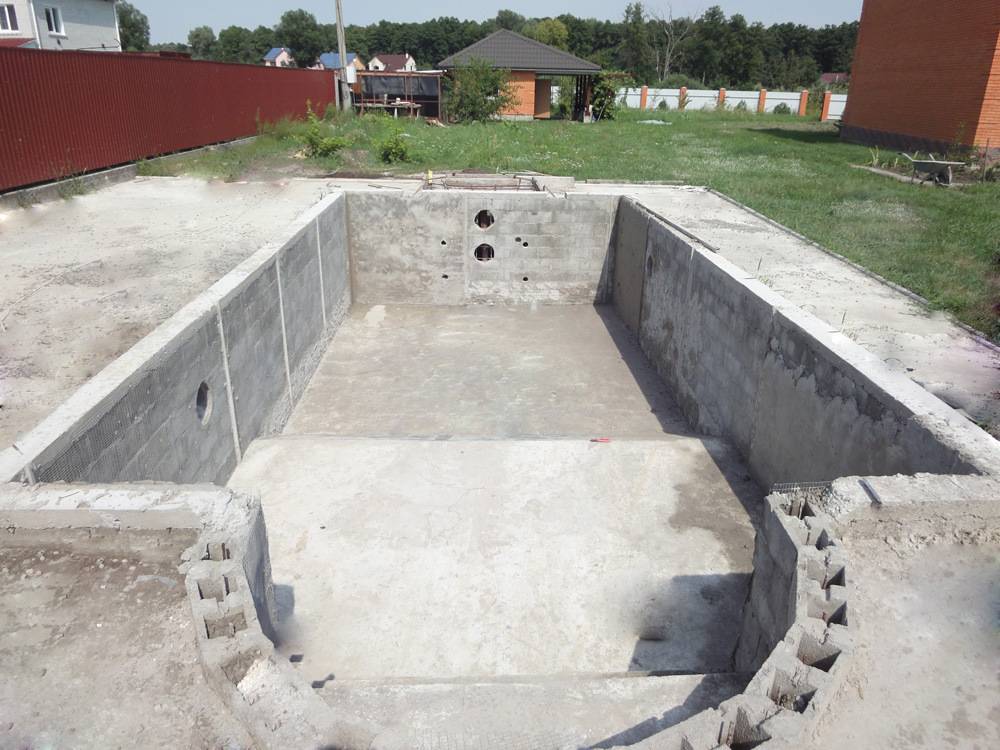

Процесс строительства бетонных бассейнов из блоков не является очень простым, как некоторые думают. Некоторые выбирают в качестве стен бетонные кольца, но это тоже не упрощает задачу. Связанно это со следующими особенностями такой работы:

Очень важно правильно обеспечить невозможность контакта чаши бассейна с грунтовыми водами. Их постоянное воздействие может негативно сказаться на состоянии материала. К тому же в некоторых случаях в них могут содержаться неблагоприятные вещества

К тому же в некоторых случаях в них могут содержаться неблагоприятные вещества.

Чаша бассейна также должна быть хорошо загерметизирована изнутри. Вода способна не очень хорошо влиять на состояние блоков.
Кладка должна выдерживать значительный объем воды. Стоит понимать, что 1 кубический метр – это одна тонна. В среднем бассейне умещается порядка 15 кубических метров жидкости.

ВАЖНО! В стенах не должно быть никаких слабых мест, так как именно в таких частях зачастую и происходят первые трещины, что со временем приводит к протеканию всей чаши.

Таким образом, возведение бассейна из блоков своими руками – задача не очень простая. Несмотря на это результат стоит того, чтобы некоторое время усердно поработать.

С чего начать воплощать идеи декорирования дачного участка?

Лучшее место для отдыха от городских будней – ухоженная дача, где каждый уголок радует глаз. Сложно начинать, когда садовый дизайн пока только в планах, а опыта у большинства жителей мегаполисов почти нет. Нет смысла что-то повторять, если этот декор не имеет практического применения, а без затрат никак не обойтись.

Комфортный отдых предполагает вполне практичный декор участка частного дома или дачного участка:

  • удобные дорожки и аллейки, ведущие во все отдаленные уголки, чтобы после дождя сырая земля не липла комьями к обуви и босым ногам;
  • беседка, укрывающая от летнего зноя, где можно общаться с близкими и лакомиться свежими фруктами и десертами;
  • садовые качели, которые принесут много приятных минут взрослым и малышам;
  • площадка для приготовления пищи на открытом воздухе с барбекю, мангалом или другим очагом;
  • крытые галереи и арки вдоль дорожек, увитые цветами;
  • цветники и клумбы, живые изгороди;
  • обустроенная детская площадка с песочницей, мини-бассейном и веселыми фигурками;
  • крытые навесы, украшенные ковкой;
  • обустроенная зона релаксации с лавочками на зеленой лужайке с декоративными островками из камней и эффектных растений;
  • небольшой фонтан или искусственный пруд, куда приятно погрузиться ногами в жару или наблюдать за рыбками и водными растениями;
  • эмоциональный садовый декор из дерева и металла, пластиковых бутылок, шин, веревок, кирпича, камней и других материалов.

Большинство элементов легко сделать самостоятельно, потратив немного сил, времени и денег. Многое их того, что станет достойным внимания декором, лежит без пользы в разных уголках участка. Начинают со сбора всего, что может пригодиться в работе, включая подручные материалы, инструмент, гвозди, краски и пр.

Подпорная стенка из кирпича

Оптимальное решение – возведение подпорной стены из кирпича. Это самый универсальный строительный материал. Если высота стенки не превышает 1.5 метра, возможно ее возведение кладкой в полкирпича. Чем выше стена, тем шире должна быть стена.

Из кирпича

Устройство подпорной стенки из кирпича требует фундамента, ширина которого должна превышать ширину стенки в 2-3 раза, а глубина — 30-40 см. Порядок устройства фндамента и стенки:

  1. Роем траншею 50 см глубиной
  2. На дне траншеи устраиваем подушку из щебня и утрамбовываем ее.
  3. Заливаем бетон до уровня ниже уровня грунта на 15 см.
  4. Выкладываем стенку. Для кладки приемлем классический раствор цемента с песком в пропорции 1 к 3.  В нижней части стены оставляем дренажные отверстия.
  5. На удалении не более 2 м друг от друга выкладываем ребра жесткости.

Подпорные стенки из кирпича смотрятся аккуратно и строго и подойдут к регулярному стилю оформления сада.

Из кирпича

Деревянная стенка

Подпорная стенка на участке, изготовленная из дерева, это неплохая возможность сэкономить. Но все будет зависеть опять-таки от уклона рельефа. Чем круче участок, тем толще должна быть стенка. Поэтому если угол наклона небольшой, то для сооружения стены можно использовать доски. Если наклон крутой, то без брусов не обойтись. К примеру, на фото ниже именно такой вариант и показан.

Подпорная стенка из брусовИсточник hozsektor.ru

Отличный вариант – стена из бревен, которые устанавливают вертикально. Хотя есть вариант и горизонтального расположения. Но здесь, как и с досками, придется устанавливать через определенное расстояние вертикальные столбы, которые выполняют функции подпорок всей конструкции.

Что касается древесины, то этот материал быстро теряет свои свойства и качества под действием влажности. Поэтому пиломатериал обязательно обрабатывают антисептиками и защитными слоями, к примеру, краской или лаком. Подземную часть обязательно покрывают гидроизоляционным материалом: битумная мастика, рубероид, специальные полимерные пленки.

Виды подпорных стенок и особенности их возведения

Существует несколько видов бетонных стен. Каждый из них имеет свои особенности. Характерные признаки бетонной опоры:

  • имеют большую массу;
  • отличаются трапециевидной формой с расширенным основанием;
  • при высоте более 30 см заливка фундамента не требуется, достаточно оснастить основание стены нерудным материалом на глубину до 40 см;
  • при высоте стены от 50 см основание заливают фундаментом на глубину до 50 см.

Средние стены чаще всего устанавливают на загородных участках с перепадами высот до 1 м. Здесь сооружают стены высотой до 150 см. Особенности подобных конструкций:

  • при больших перепадах применяют тонкостенную конструкцию любого типа;
  • в процессе установки укладывают полимерные трубы, которые располагаются немного выше залитого фундамента;
  • шаг поперечных дренов держится на отметке 1 м;
  • в узел примыкания укладывают желобу;
  • перфорация внутри дренов не требуется;
  • уширение пяты применяют, если на приусадебном участке наблюдается перепад высот.

Высокие подпорные стены необходимы на сложных ландшафтных участках. Они имеют высоту до 200 см. Принцип проектировки:

  • использование тонкостенных конструкций;
  • защита от опрокидывания в виде анкера или контрфорса. Выбор осуществляют в зависимости от материальных возможностей и пожеланий застройщика;
  • длительные работы за счет дополнительного бетонирования элементов, предотвращающих опрокидывание.

Стены с уширением пяты используют при небольших финансовых возможностях. Здесь идет значительное уменьшение количества бетона. Принцип установки заключается в следующих моментах:

  • разметка территории и создание траншеи для установки;
  • укладка подстилающего слоя из щебня или песка;
  • дренаж конструкции;
  • армирование;
  • заливка.

Трапециевидная подпорная стена используется на участках с сильным перепадом высот. Особенности ее установки:

  • на начальном этапе потребуется провести разметку территории с применением натягивающих шнуров. Здесь необходимо быть предельно точным.
  • траншеи вырывают на глубину не более 40 см. Обязателен подстилающий слой из песка или щебня.
  • укрепление опалубки в виде переднего щита.
  • армирование осуществляется при помощи продольных прутков.

Бетонирование трапециевидных стен осуществляется путем укладывания материала слоями по 40 см. Уплотняют конструкцию вибратором.

Какие камни подойдут для строительства?


Для того чтобы определить наиболее подходящий тип блока, потребуется учитывать не только прочность и элементы декора для приусадебной территории, но также установку дренажной системы и общие габариты подпорного сооружения. Существенную роль играет финансовая составляющая, поскольку в целом конструкции выходят дорогими.

Выбор стенового материала производится в ходе выполнение проектно-изыскательских работ, которые установят и необходимый тип блока, и размеры стены, чтобы гарантировать неподвижность грунта на многие десятилетия вперед. Как правило, выбор варианта кладочного камня выполняют в ходе технико-экономического обоснования, сравнивая между собой различные варианты, при этом выбирают наиболее оптимальный в соотношении «цена-прочность-дизайн».

Сооружение низких подпорных стенок в большинстве случаев выполняют для декоративных целей, поэтому они не требуют тщательного расчета устойчивости и применения высокопрочных блоков.Для более высоких конструкций потребуется точный расчет нагрузок, выбор материала блоков и их габаритов. Более того, чтобы предотвратить опрокидывание либо смещение стены, выполняют следующие мероприятия:

  • сторону, обращенную к земле, выполняют максимально шершавой, с выступами для сцепления с грунтом;
  • в блочных конструкциях делают выступы;
  • для снижения давление грунта на часть конструкции, на ней выполняют уклон, направленный к возвышенности.

Лучшие камни для опорных стен

Материал блоков и их прочность является определяющими при выборе стенового материала подпорных конструкций:

  1. Блок ФБС: М150-200, плотность 2300 кг/м3,20х20х40см и малый вес – 33 кг, средняя стоимость 5312 руб. за 1 м3. Такие габариты позволяют возводить стенку без привлечения подъемной техники. Это отличное решение для оформления ландшафтного дизайна, хотя обычно их используют при строительстве усиленного фундамента здания.

  2. Керамзитобетонные блоки могут применяться для подпорных стен с дополнительным защитным слоем. Лучшая модификация: полнотелый Д1950, 390х190х188 мм, М 100, стоимость 4180 руб. за 1 м3.
  3. Пеноблоки — легкость строительного материала и несложность монтажа, при самой демократичной стоимости, делают их предпочтительными для многих застройщиков. Тем не менее при его укладке нужно быть осторожный при выборе марки и прочности. Также потребуется планировать установку гидрозащиты и эффективную дренажную систему. Наиболее подходящим для подпорной стены может быть модификация блоков с характеристиками: конструкционные D1200, М150 с плотностью 1200 кг/м3, с коэффициентом паропроницаемости не выше 0.1, с габаритами 200х300х600 мм, стоимость 3800 руб. за 1 м3.
  4. Шлакоблоки, нужно выбирать высококачественные с гладкими внешними гранями и высокопрочными характеристиками либо с керамзитовым наполнителем, либо пескоцементные М-100 и 125, лучше если они будут 2-х пустотные, чтобы можно было выполнить дополнительное вертикальное армирования. Для такого стенового материала тоже потребуется отделка и гидрозащита. Характеристики лучшего варианта: М100, плотность 1200 кг/м3, размеры 390х190х189 мм, стоимость 4200 руб. за 1 м3.

Оформление дорожек

Дорожки в саду играют не только практическую, но и декоративную роль. Они должны быть достаточно прочными, чтобы выдерживать постоянную нагрузку, но вместе с тем, красивыми, стильными, подходящими ко всему ландшафтному дизайну участка.

Оформляют садовые дорожки самыми разными материалами — как бюджетными, так и более дорогостоящими. Используются натуральные камни, бетон, деревянные доски, керамическая плитка. Наиболее выигрышно смотрится тропа, выложенная из отдельных камней, между которыми проглядывает аккуратная декоративная травка. Дорожки из дерева выглядят красиво, но их следует обрабатывать специальными составами, предотвращающими гниение древесины и скольжение зимой.

Один из часто используемых бюджетных вариантов оформления тропинок — с помощью щебня, гравия, гальки, которая насыпается ровным слоем, а по бокам декорируется более крупными камнями.

Средние стены

Обычно загородные участки в коттеджных поселках имеют перепады высоты в пределах 1 м, зато для садовых участков администрация населенных пунктов часто выделяет не пригодные для с/х земли, изобилующие горами и оврагами. Поэтому используются ПС средней высоты 0,8 – 1,5 м, которые так же можно не рассчитывать на сдвиг и разрушение.

Схема выбора конструкции ПС, удовлетворяющей эксплуатационным требованиям, следующая:

  • при высоте в пределах 1 м на рыхлых почвах можно применить массивные конструкции с уширением пяты;
  • если перепад высот больше указанного значения, дешевле обойдется тонкостенная ПС любого типа.

Средняя стена подпорная Если в промышленном и с/х строительстве для этих целей чаще используются ж/б панели и плиты, то для индивидуального застройщика они обходятся излишне дорого с учетом доставки, выгрузки и установки спецтехникой. Поэтому проще залить их по месту по нижеприведенной технологии.

Дренаж для ПС средней высоты является обязательным, вместо продольных дренов обычно используются поперечные:

  • полимерные трубы укладываются чуть выше подошвы фундамента, проходят насквозь оба вертикальных (наклонных) щита опалубки;
  • шаг поперечных дренов в пределах 1 м;
  • в узел примыкания ПС и нижней террасы укладываются желоба ливневки для сбора и отведения этих стоков, которые неизбежно разрушат почву и снизят качество эксплуатации участка.

Перфорация внутри дренов не нужна, можно применить канализационные (только рыжие), полиэтиленовые трубы подходящего диаметра.

Подпорная стена из камня

Самый красивый и наиболее дорогостоящий вариант возведения подпоры – укладка из природного камня. Здесь также обязательно наличие фундамента, сделанного согласно общим принципам строительства.

Очень важным условием возведения подпоры из камня является то, что её ширина должна быть не меньше 30 см, в противном случае готовая конструкция будет крайне неустойчива и может разрушиться под действием сезонного колебания почвенного давления.

Способ укладки камня

Рекомендуется для начала выложить стену сухим камнем. Это позволит подобрать наиболее подходящие комбинации по размеру, расцветке и конфигурации, делая кладку плотнее и прочнее. Только после этого можно укладывать подпорную стену из камня с использованием раствора.

Вначале на фундамент наносится раствор слоем в 2 см, после чего выбирается наиболее крупный связующий булыжник. По краям также кладут крупные камни, а пространство между ними плотно заполняется более мелкими.

Закончив с первым уровнем, можно приступать ко второму учитывая принципы кладки кирпича – над швом нижнего ряда должна быть середина камня второго слоя.

Кроме того, следует помнить, что связующие камни необходимо укладывать с расстоянием не менее метра.

Булыжник рекомендуется смачивать водой, благодаря этому приёму раствор крепче схватывается с камнем. По окончании работ необходимо смыть остатки раствора с камней водой с мылом.

Нельзя использовать щётки из металла и химические моющие средства, так как они могут изменить цвет и структуру природного камня.

Как делается подпорная стенка из камней своими руками смотрите на видео:

Аналогичным образом выкладываются стенки из кирпича.

Особенности конструкции подпорных стен

Неровный ландшафт неудобен в эксплуатации, поэтому большинство застройщиков стремятся выровнять почву на всем участке или создать несколько зон с горизонтальными поверхностями, между которыми можно перемещаться по ступеням или лестницам.

Основной проблемой является давление грунта на вертикальные стены, приводящее к негативным последствиям:

  • потеря устойчивости – опрокидывание конструкции;
  • потеря прочности – разрушение отдельных элементов и осыпание склона.


Проблемы эксплуатации подпорных стен Поэтому существует две принципиально отличных друг от друга технологии, направленных на компенсацию этого давления:

массивные стены – имеют большой вес, боковые подвижки почвы не могут сдвинуть конструкцию с места;


Массивная стена подпорная

тонкостенные конструкции – стена имеет элементы, вовлекающие часть грунта в создание усилий, направленных в сторону, противоположную опрокидыванию.


Варианты тонкостенных подпорных конструкций В первом случае повышается расход бетона и арматуры, во втором увеличивается объем земляных работ. Выбор индивидуального застройщика технологии зависит от имеющегося бюджета строительства, свободного времени, назначения подпорных стен.

Например, при ограниченном бюджете целесообразнее устройство уголковых конструкций с консолью. Если подпорная стена используется для террасирования, на верхних гранях массивных монолитных многоуровневых стен можно разбить цветники, сделать грядки или использовать их в ландшафтном дизайне.

Основа

Расчет подпорной стенки высотой до полутора метров не требует специальных вычислений. Если же высота планируется более 1.5 м, то нужно проводить специальные расчеты. Самыми прочными и надежными можно считать бетонные стенки.

Строительство бетонной подпорной стенки на дачном участке невозможно без устройства мелкозаглубленного ленточного фундамента .

На всем протяжении ограждения роется канава шириной соответствующей ширине бетонного блока, глубиной также соответствующей глубине бетонного блока + 5-7 см. Дно канавы засыпается щебнем для создания дренажной подушки. Во время засыпания щебень проливается и тщательно трамбуется.

По уровню выкладывается первый цокольный ряд бетонных блоков плотно друг к другу. По высоте и по ряду они должны быть тщательно выровнены. После выравнивания блоки забутовываются щебнем по краям. Щебнем же засыпаются пустоты внутри. При бутовании точно так же, как и при создании дренажной подушки щебень проливается и трамбуется по возможности, чтобы не сдвинуть блоки.

Создание дренажной системы

После засыпания и уплотнения грунта обязательно монтируют дренажную систему для отвода грунтовых вод, которые будут стекаться к стене. Для этого по всей длине на середине высоты укладывается специальная труба.

Вид дренажной системы в разрезе

Трубы для водоотвода чаще всего используют из ПВХ. Монтируют их на этапе укладки блоков и во время гидроизоляции тоже покрывают на 5 см изолирующим слоем. Трубы находятся под наклоном в 20°.

При соблюдении всех норм и правил возведения опорная стена из ФБС – реальный и удобный способ выровнять территорию. Благодаря стойкости бетона, такая стена прослужит долгие годы, не требуя ремонта.

Вопрос по поводу подпорной стенки.

Высотa не более метра, возможно 80-90 см.

Материал железобетон или бутобетон (предпочтительнее так как менее затратно).

УГВ в нижней части терассы ± 80 см.

Про дренаж стены пока не говорим.

Читал много статей на данную тему, мнения разнятся, я так и не решился на самостоятельное возведение, поэтому и обращаюсь к вам.

Интересует все, от А до Я.

Насколько зарываться в землю, подсыпка, размеры слоев, нужна ли арматура или можно обойтись, технология заливки бутобетона минимально допустимая ширина стены и т.д.

Заранее благодарен за внимание!

Ниже план где стенка обозначенна красной линией.

участок — намывной речной песок — давний — намыт 10 лет назад — плотный — но есть желание расширить участок (и попутно) капитально укрепить берег от размыва и сползания в овраг …

возникла мысль — снять 50 см грунта/ила в овраге — сделать какое нить основание … утопить 1 ряд блоков и 2 блока вверх … у же от верха блоков гнать уклон в сторону участка …

цели прогнать вертикальную стену полноценную нет — есть цель защитить и опереть нижнюю часть уклона …

имеет право на жизнь такая схема ? … есть ли там подводные камни ?

какой градус уклона мне заложить от верхней части блоков к участку …

поверхность уклона в принципе планирую уложить чем нибудь наподобие матов /габионов с камнями …

Виды

Прямой классификации таких стенок не существует. Условно их принято делить по назначению, способу кладки и по материалам, используемым при строительстве.

По назначению стенки делят на:

  • декоративного назначения;
  • прямого назначения.

Декоративные стенки сооружаются на участках без особых изъянов, как художественный или эстетический элемент ландшафтного дизайна. Они могут выполнять функцию деления участка на зоны, например, обособить зону отдыха или отделить сад от огорода, скрыть неприглядные хозяйственные элементы – компостные и выгребные ямы, колодцы и другие.

Такие сооружения также позволяют обустроить террасы и увеличить полезную площадь для высадки растений.

По типу укладки:

  • «сухие» (самые простые);
  • на строительном растворе.

Материалы, используемые в строительстве подпорных стенок, могут быть самыми разнообразными:

  • блоки;
  • бетон;
  • кирпич;
  • дерево;
  • железобетон;
  • металл;
  • габионы;
  • природный и искусственный камень.

Подпорная стенка из грунта

Технология укрепления насыпей современными полимерными и композитными материалами считается трудоемкой, но бюджетной и успешно применяется при проведении работ своими силами.

В отличии от жестких сборных или монолитных конструкций при ее выборе рабочим телом стенки служит тщательно утрамбованный грунт, удерживаемый каркасом из плотного геополотна (Наноизол Гео и его аналоги) или решетчатыми полимерными конструкциями.

Для обеспечения внешней защиты и декорирования внешние стороны полотнищ промазываются битумными мастиками, торкректируются бетоном, закрываются древесиной или засыпаются тонким слоем щебня или грунта с последующим наружным озеленением.

Порядок действий при обустройстве таких стенок зависит от типа используемых полимеров. При укреплении грунта геотекстилем (самый дешевый и простой для самостоятельного выполнения способ) последовательно:

1. На расчищенную площадку устанавливается прочная опалубка небольшой высоты (металлический уголок с опорной стойкой), удерживающая полотно и грунт в ходе его уплотнения.

2. Половина части нижнего полотнища расстилается по опалубке с выпуском края наружу. Внутрь геотекстиля насыпается и уплотняется грунт при средней высоте удерживаемого полотном слоя в 20-25 см.

3. Свободная часть геотектсиля заворачивается поверх утрамбованного слоя грунта и засыпается небольшим (2-3 см) слоем земли.

4. Опалубка снимается и демонтируется заново.

5. Процесс повторяется до набора нужной высоты.

6. Наружная часть стенки засыпается грунтом или закрывается другими материалами.

Из-за объемных земляных работ эта технология лучше подходит для возведения новых ступеней и насыпей, чем для подпорки склонов, но при наличии свободного грунта это не становится проблемой.

Основная сложность заключается в подборе характеристик геополотна, при отсутствии данных о параметрах грунта и других ожидаемых нагрузок стоит использовать его максимально прочные марки.

При необходимости выдержки высокого усадочного напряжения и значительных температурных перепадов насыпи армируются георешетками – гибкими ячеистыми конструкциями из прочных полимерных лент, позволяющими реализовать на участке стенки со сложным рельефом.

Их монтаж проходит по простой схеме:

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
