Вентилируемый фасад из керамогранита – устройство и монтаж навесной системы

Устройство вентилируемых фасадов из керамогранита

Значительный вес керамогранита накладывает свой отпечаток на монтаж вентилируемых фасадов, а именно на подсистему несущих профилей.

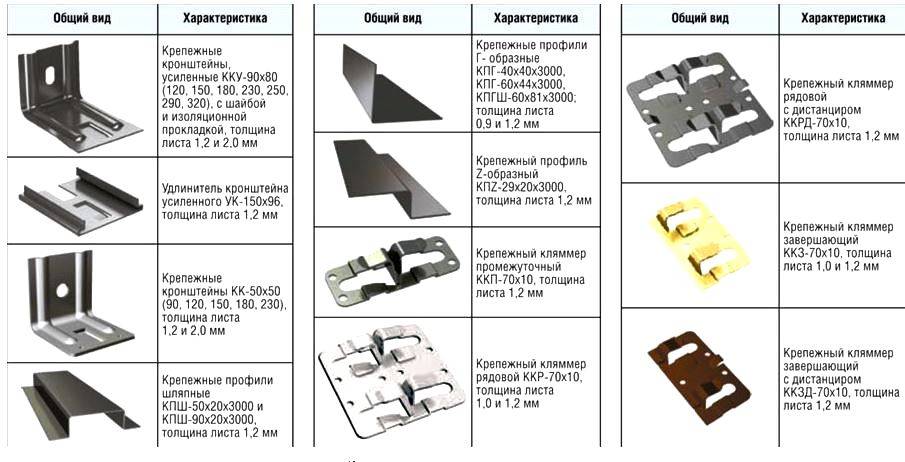

Каркас для вентфасада из керамогранита состоит из сложной системы профилей (основных и промежуточных), кронштейнов и метизов.

Вентилируемый фасад из керамогранита монтируется только на алюминиевую систему профилей (рекомендация производителей). Однако с целью удешевления выполняется установка на оцинкованную систему.

Для фиксации плит используются клеевые составы, в основе которых эластичные полиуретаны. Эластичность клеевого состава позволяет скомпенсировать подвижность элементов здания под воздействием высоких температур и динамических нагрузок.

Специфика клеевого крепления в использовании клея и двусторонней ленты, которые наносятся на плиту и позволяют зафиксировать её на профиле. Лента выполняет поддерживающую функцию до момента полной полимеризации клея.

Технология установки плит предполагает использование крепёжных элементов – кляймеров.

Здесь выделяют две разновидности крепления.

скрытое крепление керамогранита на фасад. В этом случае используется направляющий профиль, на который с помощью кляймера для скрытого крепления устанавливается керамогранит;

видимое крепление керамогранита на фасад. Для монтажа применяется рядовой кляммер. Недостаток данной системы в том, что крепеж остается на виду (усики кляммера). А преимущество – в большей скорости выполнения работ и меньших затратах на монтаж.

Еще один способ крепления керамогранита на фасад с помощью рустового профиля.

Расчет вентилируемого фасада

Расчет основывается на выполнении прочностных и теплофизических расчетов и включает в себя:

определение напряжений и прогибов конструктивных элементов (профилей и кронштейнов);
проверку узлов крепление вентфасада (в тесте учитываются статическая нагрузка, двустороннее обледенение, ветровая нагрузка);
расчет влажности, воздухопроницаемости с учетом величины зазора и вида теплоизоляционного материала.

Расчет вентфасада может быть выполнен только специалистом на основании рекомендаций производителей навесных систем, с использованием компьютерных программ. Это обусловлено тем, что к вентилируемым фасадам домов выдвигаются повышенные требования к несущей способности, подвижности узлов, устойчивости к коррозии.

Примечание. Система вентилированного фасада не монтируется на домах, построенных из ячеистых бетонов (исключение конструкционный пенобетон, у которого плотность более 800 кг/м.кв), пустотелого кирпича и т.п. материалов малой жесткости.

До начала работ по обустройству вентилируемого фасада частного дома нужно подготовить: перфоратор, шуруповерт, отвес, строительный уровень, молоток, болгарку, стремянку, строительный степлер, перчатки, защитные очки.

Устройство вентилируемых фасадов из керамогранита

Значительный вес керамогранита накладывает свой отпечаток на монтаж вентилируемых фасадов, а именно на подсистему несущих профилей.

Каркас для вентфасада из керамогранита состоит из сложной системы профилей (основных и промежуточных), кронштейнов и метизов.

Вентилируемый фасад из керамогранита монтируется только на алюминиевую систему профилей (рекомендация производителей). Однако с целью удешевления выполняется установка на оцинкованную систему.

Для фиксации плит используются клеевые составы, в основе которых эластичные полиуретаны. Эластичность клеевого состава позволяет скомпенсировать подвижность элементов здания под воздействием высоких температур и динамических нагрузок.

Специфика клеевого крепления в использовании клея и двусторонней ленты, которые наносятся на плиту и позволяют зафиксировать её на профиле. Лента выполняет поддерживающую функцию до момента полной полимеризации клея.

Технология установки плит предполагает использование крепёжных элементов – кляймеров.

Здесь выделяют две разновидности крепления.

скрытое крепление керамогранита на фасад. В этом случае используется направляющий профиль, на который с помощью кляймера для скрытого крепления устанавливается керамогранит;

видимое крепление керамогранита на фасад. Для монтажа применяется рядовой кляммер. Недостаток данной системы в том, что крепеж остается на виду (усики кляммера). А преимущество – в большей скорости выполнения работ и меньших затратах на монтаж.

Еще один способ крепления керамогранита на фасад с помощью рустового профиля.

Некоторые особенности вентилируемых фасадов

Выбор керамогранита

Рассмотрение этих вопросов следует начать с самого начала. Не на всякое здание возможно установить вентилируемый фасад из керамогранита, технология монтажа обязана учитывать, что размер плитки должен быть кратным размеру фасада здания.

Вентилируемые фасады из керамогранитной плитки 300х300

Вентилируемые фасады из керамогранитной плитки 600х300

Система крепления

Виды крепления керамогранита

Скрытое крепление обходится дороже, чем видимое. Поэтому ближе к поверхности можно выполнять скрытое крепление, а на большой высоте только видимое, это позволит уменьшить стоимость монтажа фасада.

Теплоизоляция

Теплоизоляция является неотъемлемой частью вентиляционного фасада. При его изготовлении необходимо применять только материалы, предназначенные для работы в таких условиях.

При использовании других материалов возможно нарушение системы теплоизоляции, вплоть до того, что будет нарушена вся система вентиляции.

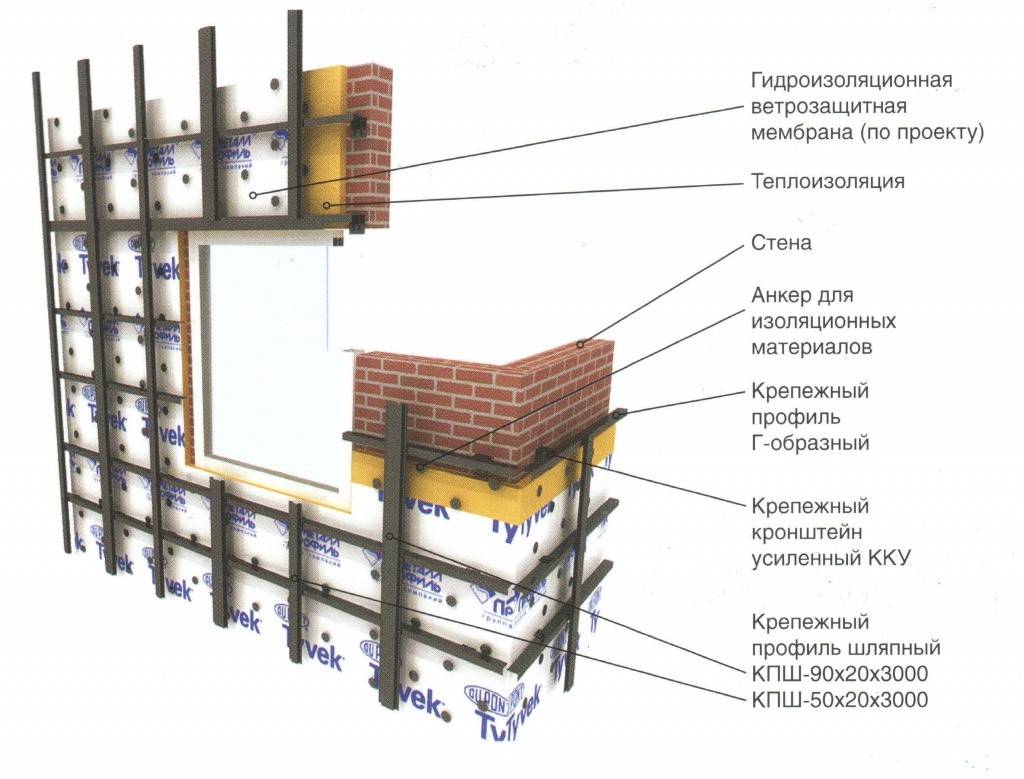

Конструктивно устройство вентфасада можно представить в виде пирога, состоящего из трех слоев: несущая система профилей (каркас), теплоизоляционный материал и защитный экран (облицовочный материал).

Вентилируемый фасад из керамогранита — облицовка цоколя частного дома

Способ крепления

Облицовка может проходить двумя способами:

С отрытым швом. Декоративные плиты крепятся на направляющие с помощью заклепок, кляммеров или саморезов. Между плитами остается небольшой зазор. Крепежные элементы для маскировки окрашиваются под цвет керамогранита.
Без открытого шва. В плитах керамогранита делают прорезь и просто насаживаются на крючки направляющих.

Второй способ может сделать фасад абсолютно цельным, он уменьшает нагрузку на стены за счет отсутствия лишних крепежных систем, однако дороже, так как требует домонтажной подготовки кассет.

Вентилируемый фасад хорош тем, что при монтаже редко используются «мокрые» системы крепежа, только механические. Эту процедуру можно проводить в любое время года при любых погодных условиях (исключение — сильный ветер при работах на высоте, что запрещено нормами безопасности). Отсутствие клея делает конструкцию более прочной, надежной и пожароустойчивой.

Декоративные плиты можно садить на специальный клей к направляющим, облицовка таким способом также бесшовная и удешевляет строительство. Но эта технология монтажа вентфасада из керамогранита не подходит для высотных зданий. Кроме того, после демонтажа кассет их нельзя будет использовать повторно.

Вентилируемый фасад из керамогранита – плюсы и минусы

Преимущества отделки фасада керамогратином:

эстетичный внешний вид. Фасад из керамогранита придает зданию солидный и стильный облик;
разнообразие декора. Широкая цветовая гамма, возможность комбинирования цветов, разный размер фасадной плитки из керамогранита – все это позволяет реализовать авторский проект и сделать дом уникальным;
возможность замены. Простота монтажа дает возможность заменить часть плиток или весь облицовочный материал при смене дизайна, стиля, моды, и др. факторов;
устойчивость к воздействию факторов внешнего окружения;
звукоизоляционные свойства;
пожарная безопасность;
экологичность;
устойчивость к динамическим и статическим нагрузкам;
простота в эксплуатации и уходе;
высокая ремонтопригодность;
длительный срок службы.

Кроме этого, керамогранит дает возможность облицовывать фасад в любое время года с высокой скоростью выполнения работ. Также фасадный керамогранит отличает сравнительно невысокая стоимость. Цена керамогранита сегодня ниже цены на фиброцемент или композитные материалы.

К числу недостатков вентфасада из керамогранита относят:

значительный вес, что влечет за собой установку мощной подсистемы (каркаса);
высокие совокупные расходы на обустройство вентфасада (из-за высокого веса)

Керамогранит для фасада

Облицовочный фасадный керамогранит относится к группе искусственных отделочных материалов. В качестве сырья для производства плитки керамогранита используются: глина, песок (кварцевый), полевой шпат. Использование натуральных красителей позволяет получить плиты разного цвета или стилизованные «под гранит».

Технология изготовления керамогранита аналогична кафелю, только обжиг плитки выполняется при температуре 1200 °С, что придаёт ей высокие прочностные характеристики. По показателю прочности керамогранит превосходит натуральный камень.

Керамогранит для фасада – технические характеристики

Анализ параметров фасадного керамогранита

Характеристики	Значение (параметры)	Примечание
Размеры (длина х ширина)	300х300, 600х300, 600х600, 1200х295 и 1200х600	Самый оптимальный (популярный) размер плитки из керамогранита для фасада 600х600 мм.
Калибр	Фактический размер плитки из керамогранита. Допустимое отклонение 0,5 мм.	Есть понятие «монокалибр». В этом случае плитка проходит дополнительную калибровку для придания ей одинакового размера.
Толщина	Минимальная – 5 мм Максимальная – 12 мм
Поглощение влаги	не > 3,5%
Предел прочности на изгиб	> 28 МПа
Морозостойкость	> 25 циклов
Износостойкость покрытия	классы: PEI I, ІІ, ІІІ, IV, V	Класс PEI минимальная износостойкость. Классы IV, V предназначены для отделки фасадов на оживленной улице
Удельный вес	2400 кг/м.куб.	Дает возможность рассчитать вес одной плитки
Текстура	– неполированная	Результат естественного обжига глины. Отличительная характеристика: дешевизна
– полированная	Обработка на алмазном круге. Определяющее свойство: гладка сверкающая поверхность.
– лощенная (матовая)	Дополнительная обработка. Главное качество: простота в уходе
– рельефная	Передача текстуры материала (камня, дерева) Параметр: противоскользящие свойства.
Производители	Италия, Россия, Китай
Цена	4000-1500 руб. за м2

Размеры плитки фасадного керамогранита

Какой фасадный керамогранита лучше использовать

Чтобы вентфасад из керамогранита эффективно выполнял свои функции нужно грамотно подойти к выбору материала, а именно обратить внимание на:

кратность плитки. Чтобы избежать лишних швов, нужно проектировать облицовку фасада таким образом, чтобы использовались только целые плитки. Расчет производится с учетом толщины шва;

размер плитки. Чем мельче плитка, тем больше будет швов, тем сильнее будет «рябить» в глазах (субъективное мнение);

калибр. Чем больше разбежность в размерах плитки, тем сложнее будет ее монтаж и ниже эстетика облицовки;

цвет, фактура, текстура

Важно, как с позиции идентичности плиток между собой, так и с точки зрения сочетаемости с остальными элементами фасада;

эксплуатационные параметры (износоустойчивость, морозостойкость);
стоимость.

Важно. Приобретается керамогранитная плитка с учетом на подрезку, бой и т.п

При проектировании запас должен составлять 7-10%.

Палитра цветов плитки фасадного керамогранита

Основные качества и преимущества технологии с керамогранитом

В настоящее время на рынке представлено большое количество разнообразных материалов для отделки внешних стен здания, каждый из которых имеет свои собственные уникальные характеристики.

Среди наиболее значимых преимуществ вентфасадов из керамогранита можно выделить:

Привлекательный внешний вид. На рынке представлено большое количество керамогранитных панелей в различном цветовом и стилевом оформлении. При использовании такой облицовки, любому объекту можно придать великолепный, респектабельный внешний вид

Это преимущество особенно важно для общественных, промышленных, офисных зданий и объектов торговли, так как эстетические качества невольно вызывают у посетителей приятные чувства и уверенность в финансовом благосостоянии владельцев здания. Паропроницаемость

Конструкция вентилируемого фасада обеспечивает прекрасную вентиляцию на внешних поверхностях стен, благодаря которой скапливающийся конденсат на элементах здания испаряется, не принося никакого вреда материалам, из которых возведено сооружение

Паропроницаемость. Конструкция вентилируемого фасада обеспечивает прекрасную вентиляцию на внешних поверхностях стен, благодаря которой скапливающийся конденсат на элементах здания испаряется, не принося никакого вреда материалам, из которых возведено сооружение

Наличие воздушной прослойки также способствует сохранению температуры на поверхностях стен в приемлемых пределах даже во время серьезных перепадах температуры в зимнее время года. Все эти преимущества предотвращают возникновение грибка и плесени внутри помещения.

Качественная теплоизоляция. Технология вентфасада позволяет использовать слой утеплителя, размещаемого непосредственно на поверхности внешних стен здания. Слой утеплителя и хорошая изоляция обеспечивают минимальные тепловые потери любого объекта. Это преимущества позволяет снизить затраты на электроэнергию и отопление даже в самых сложных климатических условиях.

Звукоизоляция. Помимо теплоизоляции, конструкция вентфасада из керамогранита обеспечивает также прекрасные свойства изоляции звука.

Пожарная безопасность. Керамогранит, а также другие материалы, входящие в состав современного вентилируемого фасада, отличаются низкими показателями горючести, благодаря чему облицовка не только не будет гореть, но еще и может препятствовать проникновению огня на элементы здания с прилегающих к объекту территорий.

Выравнивание неровностей стен. Использование вентилируемого фасада, технология устройства которого не требует специальных подготовительных работ, решает вопрос необходимости выравнивания поверхностей внешних стен. Любые проблемы будут надежно скрыты от посторонних глаз.

Простой монтаж. Установка вентилируемых фасадов может производиться в любых температурных условиях, а потому допускается даже монтаж в холодное время года. Для установки требуется использование только распространенных ручных инструментов, которые должны быть в арсенале любого домашнего мастера.

Стойкость к внешним воздействиям. Керамогранит стойко переносит постоянное нахождение под солнечными лучами, не выгорает, не портится из-за высокой влажности и не требует какого-то специального ухода.

Долговечность. Керамогранит отличается чрезвычайно продолжительным сроком службы, что вместе с высокими показателями стойкости компенсирует затраты на закупку необходимых материалов.

Расчет материалов на 1 м2

Точное количество определяется после составления чертежа. Но можно предварительно прикинуть примерный расход материалов и крепежа. На квадратный метр понадобится:

1,05 — 1,1 м2 керамогранита;
1 м2 каменной ваты;
1,1 — 1,25 м2 влагонепроницаемой мембраны;
5 опорных кронштейнов;
1 стартовый кляммер;
3 основных;
2 погонных метра вертикального профиля;
1,8 — горизонтального;
5 паронитовых прокладок;
8 саморезов;
16 болтов.

На сайте некоторых производителей есть калькуляторы. Можно ввести габариты строения и подсчитать, сколько понадобится плит каждого размера.

Особенности монтажа

Монтаж вентилируемых фасадов следует производить в точном соответствии с технологиями. В противном случае, все допущенные нарушения скажутся самым негативным образом уже через 1-2 сезона.

Монтируется конструкция в несколько этапов, основные из которых:

Установка каркаса.
Настил утеплителя и пароизоляции на стены.
Крепление керамогранита на каркас.

Установка каркаса

Разметку стены производят исходя из того, какого размера плитка будет использоваться для облицовки. Обычно начинают нанесение меток от одного из углов фасада. Каркасные стойки должны располагаться так, чтобы каждый вертикальный ряд облицовочных плит стыковался с соседним рядом ровно по середине. К примеру, если выбрана плитка размером 60 на 60 см, то расстояние по центрам между вертикальными каркасными стойками также должно равняться 60 см.

Стойки крепятся к стене дома при помощи специальных кронштейнов и дюбелей, или анкерных болтов.

Монтаж утеплителя

В качестве теплоизоляционного материала обычно используют минеральные плиты высокой плотности, либо экструдированный пенополистирол

Последний вариант более пожароопасен, в отличие от минваты, что особенно важно, поскольку при случайном возгорании утеплителя под гранитной облицовкой, потушить его будет весьма проблематично. К стене утеплитель прикрепляется при помощи пластиковых грибообразных дюбелей

Поверх утеплителя крепится слой паро- ветроизоляционной плёнки, особенность которой состоит в односторонней пропускной способности для влаги. Сквозь пленку свободно выходит пар из внутренних помещений здания, но сырость от осадков и из уличного воздуха попасть в дом уже не может, тем самым создается дополнительный слой защиты стен здания от внешней влаги и повышается срок службы строения.

Защита фасада от проникновения влаги и ветра:

Крепление керамогранита на каркас

К каркасным стойкам облицовочные плитки прикрепляются при помощи специальных крепежных приспособлений — кляммеров, или как их еще называют монтажники, «крабов». Они работают по принципу обычных скоб-зажимов. Располагаются в местах стыковки углов четырех соседних плиток, причем каждая их них входит в свой зажим.

Места установки кляммеров размечаются на каркасе в соответствии с габаритными размерами керамогранитных плит. После монтажа между соседними плитками остается небольшой зазор в 0,5 см, необходимый для вентилирования внутреннего пространства фасада.
