Узлы односкатной кровли: способы крепления стропильной системы крыши из профнастила и других материалов

Общая характеристика

Односкатная кровля по своей сути – это наклонная плоскость, которая опирается на расположенные на различной высоте основные стены.

Такая кровля имеет обычную типовую конфигурацию, и для нее подходит практически любой кровельный материал.

Несмотря на то, что односкатная крыша используется в основном для зданий хозяйственного и складского назначения, в наши дни нередко встречаются и жилые здания с этим типом кровли.

Преимущества

Односкатные кровли имеют ряд неоспоримых преимуществ, которые делают их довольно популярными:

простота при проектировании;
экономичность (требуется меньше кровельного и других строительных материалов, чем при устройстве остальных крыш);
легкость монтажа (для строительстве не требуется особых навыков и профессионализма);
быстрота строительства (на возведение односкатной кровли уходит намного меньше времени, чем на устройство крыши любого другого типа);
при правильном ориентировании ската кровли по отношению к наиболее частому в данном регионе направлению ветров можно добиться высокой устойчивости к сильным и затяжным ветрам;
возможность оптимального и эффективного использования всего внутреннего пространства;
при расположении по соседству с проезжей частью можно избежать сброса дождевой воды и снежной массы на дорогу;
возможность использования любого кровельного материала: гибкой черепицы, металлочерепицы, профнастила, шифера, ондулина, деревянной черепицы и т.д.

Среди других преимуществ кровли можно назвать отсутствие ендов (поскольку кровля имеет лишь одну плоскость), которые являются наиболее уязвимыми местами в смысле возможных протечек, а также примыкания и конька.

Простота конструкции делает ее минимально подверженной деформирующим нагрузкам.

Система стропил кровли с одним скатом передает на стены лишь вертикальную нагрузку, в то время как стропила двускатной крыши действуют на мауэрлат и горизонтально.

Минимальное количество доборных элементов дает возможность не только снизить общую стоимость материала, но и сокращает трудоемкость процесса строительства.

Односкатная кровля – прекрасный вариант для климатических регионов с обилием снега.

На такой крыше снежный покров бывает ровным, в результате чего происходит равномерное распределение нагрузки. Кроме того, снегодержание и уборку дешевле и легче организовать.

Еще одним плюсом односкатной кровли является простота организации вентиляции подкровельного пространства (помещения), поскольку отсутствует необходимость в дополнительных устройствах (аэраторах, вентилируемых коньках).

Можно ограничиться зашиванием нижних и верхних свесов перфорированными софитами, а между досками оставить промежутки небольшого размера или вставить вентиляционные решетки.

Обычно наклон односкатных кровель бывает довольно умеренным – до 30 градусов, что в значительной мере упрощает их обслуживание и ремонт, особенно при использовании нескользящего кровельного материала – например, гибкой битумной черепицы.

Ориентированные в южном направлении односкатные кровли дают возможность впустить максимум тепла и солнечного света в дом, что позволяет значительно снизить энерготраты.

Простота конструкции и небольшой угол уклона односкатной кровли очень удобны для озеленения.

Недостатки

До начала строительства необходимо учесть некоторые недостатки односкатных кровель:

Самым большим минусом крыши данного типа является то, что при небольшой ширине здания невозможно будет устроить мансарду или подкровельное пространство.
Следующий недостаток является следствием первого: небольшое пространство под кровлей не дает возможности устройства хорошей теплоизоляции.

Делаем крышу своими руками

Пошагово рассмотрим процесс создания кровли пристройки, имеющей один скат, самостоятельно.

Шаг 1. Определившись с проектом и решив, какой будет создаваться односкатная кровля, можно приступать к ее монтажу. Первым делом требуется уложить мауэрлат, на который и будет опираться система стропил. В данном случае мауэрлат нужно закрепить на несущей стене пристройки и на параллельной ей несущей стене. Для начала следует в тело стены установить болты.

Вначале устанавливаются болты

Шаг 2. Далее нужно просверлить в брусе, подобранном для мауэрлата, отверстия под болты. Чтобы нанести отметки на брус, по которым будут выполняться отверстия, можно уложить его поверх болтов и постучать в области них молотком. На дереве останутся отпечатки. Вот по ним и изготавливаются отверстия нужного диаметра.

В брусе сверлятся отверстия

Шаг 3. После этого мауэрлат нужно установить на его законное место, надев отверстиями на болты. А в области верхней части отверстий нужно сделать выемки для гаек, которыми мауэрлат будет притягиваться к торцу стены.

Установлен мауэрлат

Проделываются выемки для гаек

Шаг 4. Требуется закрутить все гайки на болтах, держащих мауэрлат.

Закручиваются гайки

Шаг 5. На мауэрлате нужно сделать разметку по местам крепления стропил в соответствии с выбранным шагом. Для этого используются карандаш и угольник.

Нанесение разметки

Шаг 6. Также на стене дома, противоположной предыдущей, крепится второй брус на болты, только закрепляется он выше в соответствии с выбранным углом ската. И на него также наносится разметка для установки стропильных ног.

Крепление второго бруса

Шаг 7. Стропильные ноги нужно подготовить к установке – обработать деревозащитными составами, а затем – сделать необходимые спилы, которые позволят их установить.

Создание спилов на стропильных ногах

Шаг 8. В соответствии с нанесенной разметкой стропильные ноги нужно установить. Один край упирается на мауэрлат, а второй – на доску, закрепленную на стене

Доски важно зафиксировать при помощи крепежного элемента

Установка стропильных ног

Процесс установки стропил

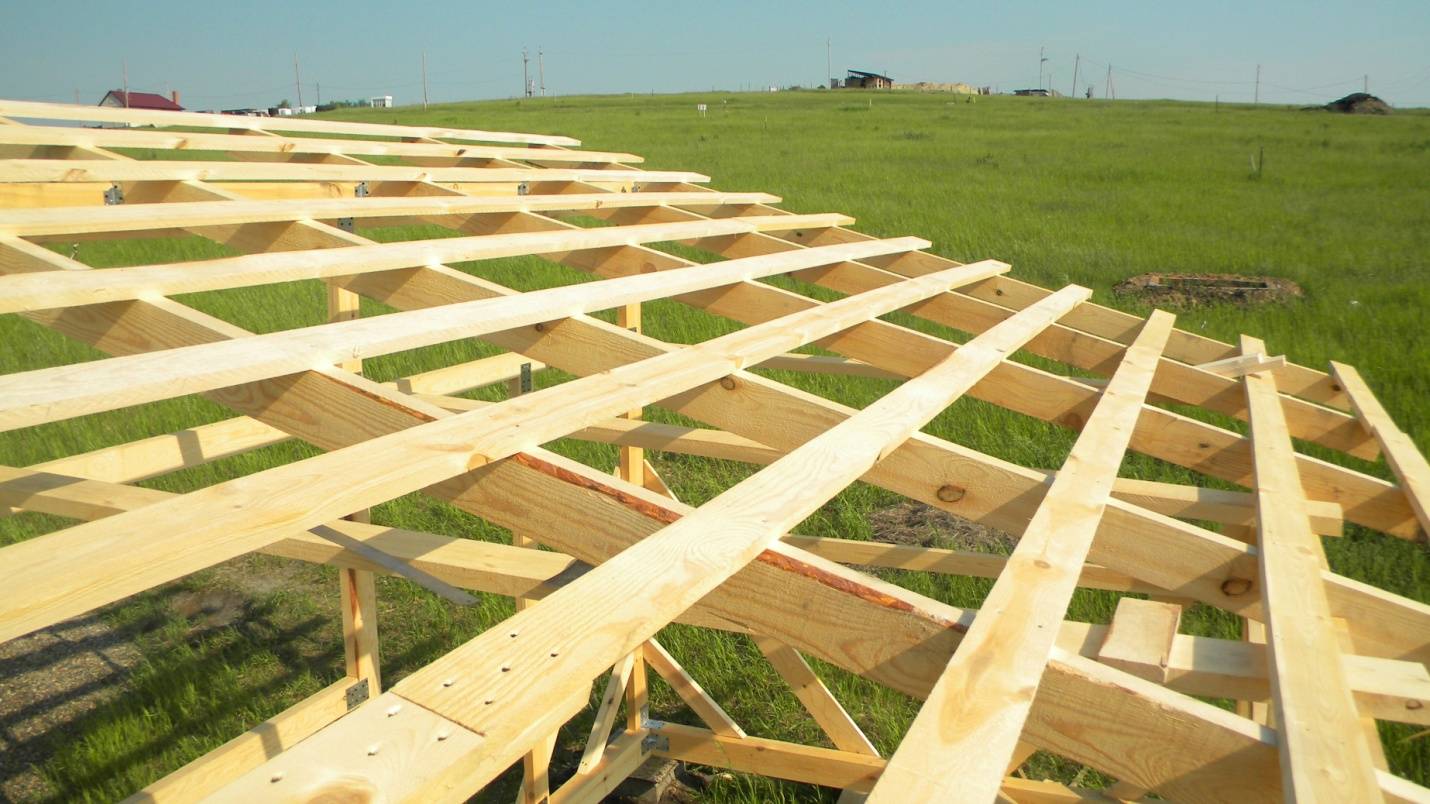

Шаг 9. Далее останется только сделать обрешетку – перпендикулярно стропильным ногам. И закрепить на ней выбранный кровельный материал.

В данном случае отмечается значительная экономия материалов, так как не нужно отдельно изготавливать фронтон – его заменит стена дома. В противном случае понадобится сделать подъем стены до требуемого уровня крыши или же создать фронтона кровли. Но и расход материалов будет больше.

Схема сооружения стропильной системы односкатной крыши над пристройкой

Также монтаж односкатной крыши, если она слишком большая, подразумевает установку дополнительных опор – подстропильных ног. Они одним концом должны упираться в балки перекрытия, давая опору стропилам. Это позволит избежать прогиба кровли под своим собственным весом. Если этой мерой пренебречь, то брус, использованный для создания стропил, со временем начнет провисать и может деформироваться, что отрицательно скажется и на состоянии остальных элементов кровли, в том числе и самого кровельного покрытия.

Если нужно укладывать теплоизоляционные материалы, а также гидроизоляцию, то они монтируются на этапе, следующим за созданием обрешетки. К ней сначала фиксируется гидроизоляционный материал (для крепления можно использовать строительный степлер), после чего укладывается слой утеплителя. Но понадобится смонтировать и уровень контробрешетки, к которой непосредственно будет прикрепляться сам кровельный материал.

Утепление односкатной крыши

Процесс укладки кровельного покрытия будет зависеть от того, какой материал был выбран

Важно максимально придерживаться технологии укладки того типа материала, который используется. Обычно инструкции по монтажу предоставляет производитель покрытия

Видео – Создание односкатной кровли

Односкатная крыша – прекрасный вариант простой кровли, который позволит сэкономить деньги и время. С задачей ее возведения справиться сможет любой, даже начинающий строитель. Это – наилучший вариант для обустройства беседок, пристроек и простых сооружений на приусадебном участке или возле частного дома.

Пошаговый пример строительства односкатной крыши

Элементы односкатной крыши

Шаг 1. Изготавливаем мауэрлат

Чтобы выровнять все верхушки сторон дома, наличие мауэрлата обязательно.

Когда возводится сруб, верхний венец играет роль мауэрлата.
Если стены кирпичные, создание мауэрлата вариативно:

сбивается брусовый каркас соответственного размера;
создается армированный пояс со стальными шпильками, на которые надевается брусовый каркас. В этом случае добиваемся максимальной горизонтальности, что позволяет равномерно распределить нагрузку на стены. Угол наклона односкатной крыши будет одинаковым с двух сторон.

Мауэлат

Шаг 2. Размечаем стропила и делаем обрешетку

С небольшим запасом на мауэрлат укладывается доска. Размечается верхний и нижний запил, который по ширине совпадает с мауэрлатом. По полученным результатам осуществляется разметка остальных стропил.

Основанием для профилированной односкатной крыши является дощатая обрешетка, стальные прогоны. Обрешетка изготавливается снизу вверх, каждый из брусков крепится к стропильной системе скобой, гвоздем.

Затем под специально смонтированные кобылки, подкладывается рубероид, который препятствует проникновению сырости. Получившиеся свесы, обшиваются сайтингом. Созданная конструкция смотрится аккуратной, свежей.

Важно! Чем выше уклон крыши, тем шире шаг обрешетки. Обрешетка односкатной кровли

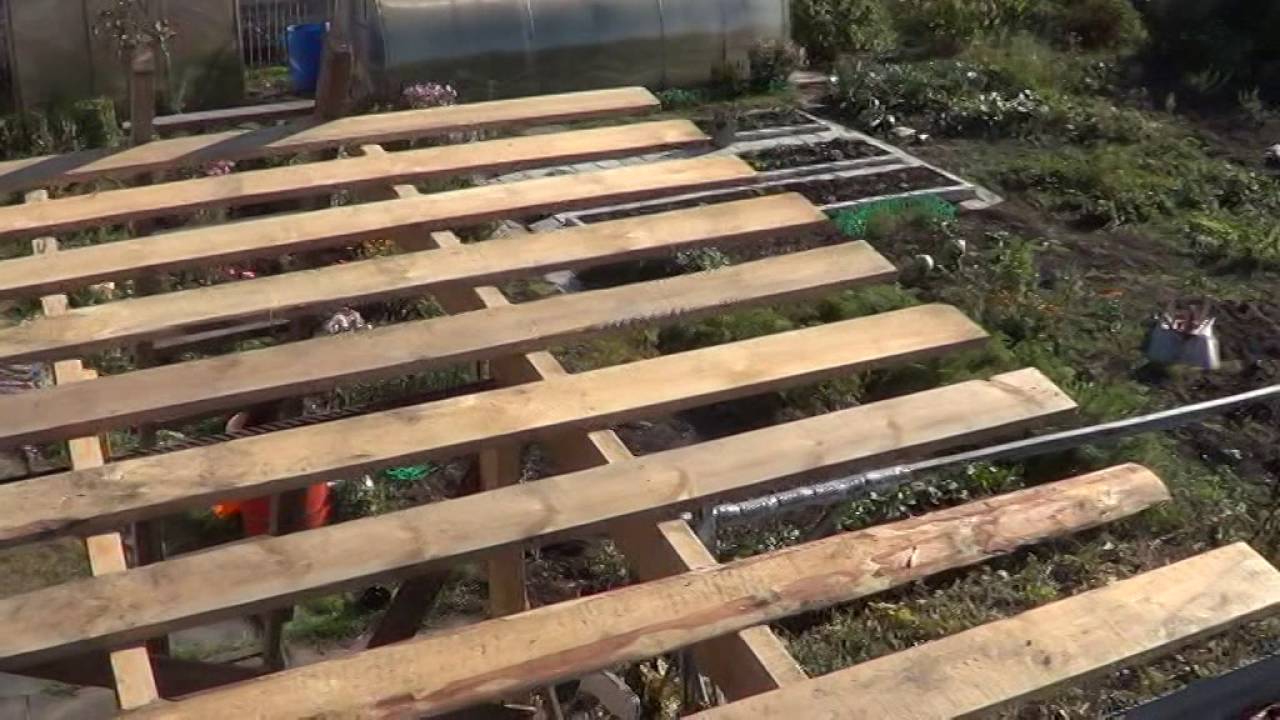

Обрешетка односкатной кровли

Шаг 3. Укладываем гидроизоляцию

Когда односкатная крыша плохо вентилируется, в качестве строительного материала берется антиоксидантная пленка.
Подкровельная пленка выстилается снизу вверх полотном с определенным запасом.
К стропильному механизму гидропароизоляционная пленка крепится строительным степлером.

Важно знать: паропроницаемая мембрана выведет лишние водяные пары наружу. Это важно, поскольку предотвращает образованию среды, в которой активно развиваются грибковые колонии. Укладка гидроизоляции односкатной крыши из прфнастила

Укладка гидроизоляции односкатной крыши из прфнастила

Шаг 4. Поднимаем профнастил на крышу

Рекомендации:

берем веревку в четыре раза длиннее, чем лестница, которая закрепляется с двух сторон снизу листа;
в арсенале должна быть лестница, опирающаяся на грунт, на длину ската;
гофра укладывается с нижнего угла в горизонтальном положении;
нельзя подрезать стальной лист машинкой для резки металла, иначе на месте среза появится со временем коррозия.

Шаг 5. Монтируем профнастил

Профнастил на «односкатке» фиксируется вертикальной полосой. Состыковка осуществляется на одноволновую ширину. С более чем пятнадцатисантиметровым нахлестом, выстилается гофра в стыке и возле стены. Саморезы со специальным резиновым уплотнителем должны попадать только во впадину.

Верхние листы всегда нахлестываются. При горизонтальных перекрытиях используется уплотнительная прокладка. К окончательной фиксации приступаем, когда проверена ровность укладки всей кровли. Крепление профлиста должно быть технологичным.

Торцевая и коньковая планка монтируются в конце. Первая не уплотняется, небольшие зазоры помогают естественной циркуляции воздуха.

Монтаж профнастила на односкатную крышу

Определение угла наклона

Учитывая изложенные выше факторы – снеговую и ветровую нагрузку, выбранный тип материала – и зная примерную конструкцию здания, можно определить угол крыши. Более детально правила расчета изложены в статье. Далее на основании этой информации рассчитывается сборная нагрузка (от собственного веса и внешних нагрузок) на стропильную конструкцию. По результатам расчета определяется и их сечение.

Пример расчета нагрузки на стропила

Строительство планируется в Иркутске, дом с высотой 5,6 м будет располагаться в низине, явно выраженных преобладающих ветров нет. Данный район относится к снеговому району 2 и ветровому 3. Соответственно, снеговая нагрузка составляет 120 кг/м.кв., а ветровая 30 кг/м.кв. Суммарная нагрузка 150 кг/м.кв.

Материал кровли – металлочерепица с весом 4 кг/м.кв. Для нее допустим уклон от 12 градусов, но большинство производителей рекомендует для односкатной крыши 20…30 градусов. Если принять 20 градусов, необходимо обеспечить качественную гидроизоляцию, что добавляет к весу квадратного метра покрытия 2…5,5 кг/м.кв. Поскольку верхняя часть дома планируется как жилая, необходимо также утепление. В качестве термоизоляции принимаем базальтовую вату плюс подшивку изнутри гипсокартоном. Примерный вес квадратного метра такого утепления – около 4,5…5 кг.

Необходимо также принять во внимание вес деревянной обрешетки под металлочерепицу, это еще не менее 10…12 кг, и вес самих стропил. Таким образом, суммарная нагрузка на квадратный вес крыши от собственной массы и внешних нагрузок составит (без учета веса стропил, поскольку пока неизвестно их сечение и шаг): 4+5+5+12+150=176 кг/м.кв

Таким образом, суммарная нагрузка на квадратный вес крыши от собственной массы и внешних нагрузок составит (без учета веса стропил, поскольку пока неизвестно их сечение и шаг): 4+5+5+12+150=176 кг/м.кв.

Определение шага стропил и их сечения

Для вычисления этих данных есть расчетные формулы. Однако при отсутствии инженерного образования и желания высчитывать коэффициенты можно использовать табличные значения.

Для выяснения высоты балки (стропила) можно опираться на известный уже угол наклона и расчетную длину, которая определяется по тригонометрическим формулам.

Разница между высотой одной и второй опорных стен крыши для пролета, например, 4 м и угла наклона 20 градусов составит:

L_bc=L_cd×tgA=6×0,364=2,18 м

Длина стропильной ноги (стропила):

L_c=L_bc÷sinA=2,18÷sin20=6,4

С учетом вылета в обе стороны не менее 500 мм (обязательный свес крыши) принимаем длину стропила 7,4 м.

Для двухопорных стропил принята таблица

Пролеты свыше 6 м принято опирать на три точки – две несущие стены и шпренгельную ферму, например, или с опорой на лежень. Пролеты 4,5 м применимы в мансардах, террасах, банях, верандах, а также различных пристройках. В жилых постройках, как правило, расстояние между опорами равно или превышает 6 м.

Соответственно с учетом длины стропила выбирается сечение балки и шаг между ними.

Следует учитывать: под длиной стропила в данном случае понимается расстояние между точками опоры!

То есть в приведенном примере – длина всей стропильной ноги 7,5 м и пролет 6 м допустимо использование опирания на несущие стены (через мауэрлат) и подстропильную ногу. Тогда сечение при шаге 140 см следует принимать 100х200 мм, а при шаге 90см допустимы 75х200 мм. Желательно все же увеличивать сечение балки на 10…15% для получения необходимого запаса прочности.

Проверить нагрузочную способность крыши, правильность выбранного угла с выбранными параметрами можно в одном из онлайн-калькуляторов. Там же можно получить данные о том, сколько материалов потребуется для строительства такой крыши.

Как видно из приведенного скриншота с упрощенным чертежом здания, пункты «Расчет стропил», «Расчет обрешетки», «Снеговая нагрузка» раскрывающиеся, в них необходимо подставить выбранные данные.

Результат расчета показан ниже.

Как видно из результата, предлагается при данной нагрузке, кровельном материале, размерах и шаге стропил выбрать сечение балок равным не 75х200 мм, как предлагается в нормативах, а 70х230 мм. Однако это минимальное значение, к тому же такое сечение не является стандартным. Поэтому – с учетом запаса на прочность – лучше отдать предпочтение сечению 100х200 мм.

Важно: помимо обычных стропил (балок) можно использовать треугольные фермы. Это значительно увеличит нагрузочную способность конструкции, но подобные элементы требуют профессионального расчета.

Разновидности карнизов

Большинство современных домов имеют двухскатные крыши. При такой конструкции строение имеет две боковые стены и две фронтальные. Причем, боковые расположены с тех сторон, куда спускаются стропильные ноги кровли, а фронтальные – не имеют свесов.

Обустраивать карнизы необходимо и со стороны боковых стен, и над фронтальными тоже. Ведь свесы выполняют целый ряд функций:

украшают дом, закрывая стропильную конструкцию;
защищают крышу от ветра, холода и влажности, проникающих через открытые концы стропил;
являются частью вентиляционной системы подкровельного пространства: через отверстия в карнизах воздух проникает под крышу, проветривает слои тепло- и гидроизоляции, а затем выводится через конек;
закрывают верхнюю часть стен от ветров и косых дождей, предотвращая намокание дома.

Важно! Есть конструкции крыш, не предусматривающие устройство карнизов, существуют и укороченные варианты свесов. Однако для большего теплосбережения внутри дома и защиты его от влажности лучше все-таки оборудовать крышу карнизами

У четырехскатных (вальмовых) крыш фронтальный карниз отсутствует, ведь здесь стропила выходят на все четыре стены дома. В двускатных крышах фронтальный карниз является боковым скатом наклонной кровли. Выполняют такой свес, закрепляя на стропилах несущие перекладины, которые выступают над стенами.

Часто можно встретить конструкцию, при которой свес является продолжением обрешетки, которая набивается на слой пароизоляции. Тогда карнизная доска крепится прямо на доски обрешетки.

Боковой карниз образовывают стропила, выступающие за пределы стен. Такие свесы есть у всех скатных крыш, их размеры могут быть разными, нормой считается карниз от 40 до 70 см. Для обустройства свеса нижние части стропил подрезаются в один размер и соединяются доской, к которой впоследствии будет крепиться обшивка карниза.

Очень важно в процессе подшивки карниза соблюдать режим вентиляции кровли. Если этого не сделать, теплый воздух начнет конденсироваться в воду, тем самым нанося вред материалам «кровельного пирога» и стен дома

Внимание! Отверстия для вентиляции должны быть только у боковых свесов, тогда как фронтальные карнизы подшиваются наглухо

Частые ошибки при монтаже стропильной системы

Перед монтажом стропильной системы нужно иметь понятие о самых распространённых ошибках при возведении крыши, поскольку они портят внешний вид дома, снижают несущую способность главных элементов, а следовательно, и безопасность конструкции.

Видео: ошибки и просчёты при установке стропил мансардной крыши

Наиболее известные ошибки при сооружении стропильных конструкций:

Чтобы свободно передвигаться в подкровельном пространстве, посередине нередко вырубают длинные участки готовых затяжек безупречно изготовленных ферм. Из-за этого несущий каркас становится шатким, поскольку разрезанные затяжки не мешают расхождению конструкции. В результате расползания могут появиться трещины в перекрытиях, и если их не заделать вовремя, то стропильная система просто рухнет. Для ликвидации негативных последствий нужно заменить вырезанные по неведению участки полосовой сталью, чтобы вернуть затяжкам способность и дальше работать на растяжение.
Грубой ошибкой является слабое крепление мауэрлата к армопоясу. Если мауэрлатный брус по небрежности не укреплён «намертво» анкерными болтами, то под давлением наклонных стропил он опрокинется и повлечёт за собой всю крышу.
Пренебрежение к формированию ж/б пояса жёсткости на промежуточной несущей стене из-за чего балки перекрытия начнут проседать, а крыша — разъезжаться.
Чтобы стойки не продавливали перекрытия, под них нужно помещать прокладки длиной не менее 1,8 м. Установка коротких прокладок приведёт к тому, что стойки начнут передавать нагрузку не на балочные перекрытия, а на настил, вследствие чего перекрытия деформируются.
Неправильный расчёт стропильной конструкции или выбор древесины плохого качества, из-за чего появляются прогибы. Впоследствии исправить такую ошибку очень сложно и финансово затратно. Придётся разгрузить стропильную конструкцию в повреждённом месте, приподнять её домкратом и установить деревянные стойки под прогнутые стропила, а затем забить клинья между стойкой и поперечным брусом и усилить выровненные стропила накладками.
При устройстве мансардных окон или облицовке фронтонов зачастую сосновые доски «в шпунт» для удобства сборки располагают пазом вверх, чего делать категорически нельзя. При такой укладке в швы начнёт просачиваться влага, оказывающая разрушительное воздействие на элементы стропильной конструкции.
Невыверенная геометрия стен и скатов, отсутствие ветровой балки, неправильное опирание нарожников и неверно выполненные подкосы, которые обеспечивают жёсткость конструкции и перераспределяют нагрузки.
При возведении стропильного каркаса можно избежать многих ошибок, если иметь на руках готовый проект дома и не экономить на материалах

Доборные элементы (монтируем после укладки профлиста)

Мы уложили кровельный материал, теперь нужно смонтировать торцевые планки, а также эстетично оформить верхнюю кромку профлиста.

Торцевые планки

Торцевые планки монтируем на торцах кровли — с правой и с левой стороны.

Начиная от карниза, укладываем планки одна на другую с нахлёстом 50 мм.
Фиксируем саморезами сбоку (4,8х28 (35) мм) и сверху (4,8х70 (80) мм). Расстояние между саморезами составляет 500-600 мм.

Планка для верхней кромки (конька) односкатной крыши

На конёк односкатной кровли необходимо установить планку, чтобы защитить подкровельное пространство от влаги и сделать крышу более эстетичной. Можно ли использовать для этого стандартные элементы отделки, например, планки угла наружного? Мы не рекомендуем этого делать. Объясним, почему.

Односкатная кровля встречается реже, чем двускатная. Это нестандартное архитектурное решение, поэтому нет смысла рассматривать стандартные планки, оптимальные для двускатной кровли. Они не подойдут ввиду своих конструктивных особенностей: у них недостаточно широкие кромки и т. д.

Мы рекомендуем изготовить планку для конька односкатной кровли на заказ — из плоского стального листа той же толщины и с тем же покрытием, что и профнастил.

Внимание: для более плотного примыкания планки к профлисту рекомендуем использовать уплотнитель (фигурный либо универсальный). Его укладывают поверх профнастила, а затем на уплотнитель монтируют планку

Также не забывайте об установке водосточной системы, элементов вентиляции, элементов безопасности кровли. Подробная информация о монтаже этих элементов представлена в статьях …

Мы рассмотрели основные этапы монтажа односкатной крыши. Как видите, в этом нет ничего сложного. Немного усилий — и привлекательная лаконичная кровля украсит ваш дом!

Расчет угла наклона крыши и высоты поднятия стены

Для определения угла наклона кровли есть архитектурные и технические моменты. Помимо пропорциональной конфигурации, которая подойдет к стилю здания, нужно учесть показатели ветровой и снеговой нагрузок, применительно к району строительства, а также массы и типа кровельного материала.

Под угол кровли подбирается предпочтительный кровельный материал, далее пробуем разные углы наклона выбранного диапазона в односкатной крыше, добиваясь эстетического соответствия элементов. Если вы находитесь в регионе, где выпадает много снега, то лучше выбирать более покатую крышу с углом больше 20°. Перед тем как делать односкатную крышу своими руками, изучите чертежи и фото готовых объектов.

Высота подъема стены рассчитывается по формуле:

ширина здания * tg угла наклона.

Длина стропильной ноги: высота подъема / sin угла наклона.

Для простоты можно воспользоваться таблицей перевода градусов в проценты.

Градусы	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23
%	2	3	5	7	9	11	12	14	16	18	19	21	23	25	27	29	31	32	34	36	38	40	42

Градусы	24	25	26	27	28	29	30	31	32	33	34	35	36	37	38	39	40	41	42	43	44	45
%	45	47	49	51	53	55	58	60	62	65	67	70	73	75	78	81	84	87	90	93	97	100

Таблица перевода градусов в проценты уклона

Уклон в процентах означает, на сколько сантиметров поднимается стропило за один метр ширины здания.

Пример: ширина — 7 м, угол кровли — 20°, тогда уклон в процентах получается 36%, т. е. подъем 36 см на 1 метр.

7 * 36 = 252 см. Таким образом, высота подъема стены = 2,52 м.

Длина стропил в этом случае по теореме Пифагора

= 7*7+2,52*2,52 = 7,44м. Добавляем два свеса сверху и снизу по 500 мм, и получаем общую длину стропила — 8,44 м.

Сборка стропильной системы

Как делать стропильную систему? Односкатная крыша обладает формой треугольника. Некоторые из ее сторон неизвестны, однако, их легко рассчитать по формуле прямоугольного треугольника. Гипотенуза (самая длинная сторона) в квадрате равна произведениям квадратов катетов (остальных сторон).

Количество этапов работ зависит от сложности стропильной системы и размеров постройки. Чтобы разобраться в основах ее сооружения, следует познакомиться с особенностью возведения крыши для сарая шириной 4,5 м.

Этапы постройки:

Как только фронтонные стены будут установлены, необходимо уложить гидроизоляцию на те перекрытия, на которые будет установлен мауэрлат. Для этой цели используется рубероид.

После этого на стене сооружается армированный пояс. Сначала стоит соорудить деревянную опалубку, затем поместить в нее арматурные прутья. После этого следует залить ее подготовленным бетоном. При этом следует позаботиться об отверстиях для мауэрлата. Перед закреплением опорного бруса его следует обработать антисептиком и антипиреном.

После этого подготавливают стропильные ноги. Доски необходимо распилить таким образом, чтобы сформировать свес крыши длиной 50 см. Одно стропило следует поднять наверх

Также при этом важно отметить место для врезки мауэрлата. Все остальные ноги необходимо изготовить в точности как этот образец.

Теперь необходимо провести монтаж тыльного и переднего стропил

Между ними следует натянуть леску, которая позволит выровнять остальные стропильные ноги. Лучше, если шаг между ними будет равняться 50-80 см.

Затем следует обустройство обрешетки. Сплошной тип больше подойдет для случаев, когда выбрана мягкая кровля. Вместо досок, можно использовать листовой материал. Решетчатую обрешетку необходимо выполнять из необрезанных досок. Которые крепятся перпендикулярно стропильными ногам. Такая система обрешетки устанавливается при монтаже металлочерепицы или шифера.

Как видно, постройка простой односкатной крыши не занимает много времени, а также не требует больших расходов. Кроме того, этапы сооружения отличаются простотой. Работу можно выполнить самостоятельно. Крепеж для стропильной системы выбирается в зависимости от используемых материалов.

Обзор видов стропил

Стропильные конструкции подразделяются на свисающие (за пределами внешнего периметра стен) и наслонные. И те и другие нашли своё применение при строительстве деревянных и монолитных каркасных домов.

Висячие

У висячих (выносных) строение таково, что их применение целесообразно при ширине крыши от 6 м – именно это расстояние является оптимальным. Они закрепляются на подконьковую перекладину с одной стороны и на несущую стену – с другой. На них действуют те же силы, что и на любые распорные конструкции. Эта особенность заметно отличает висячие стропила от наслонных. Затягиваются они с помощью деревянных и металлических деталей. При установке затяжных деталей с нижней стороны функция опорных балок возлагается на них.

Наслонные

Наслонная стропильная конструкция не критична к расстоянию между более длинными стенами. Это достигается за счёт установки лежневого элемента и подпирающих перекладин. Лежень кладётся параллельно мауэрлату – на него переносится часть нагрузки от крышной сборки. Стропила опираются друг на друга в наивысшей точке крыши и удерживаются при помощи опорных вертикальных брусьев. Здесь стропильные перекладины сопротивляются лишь изгибающему воздействию. Монтаж их значительно упрощён по сравнению с висячими.

Комбинированные

Комбинированные стропильные системы применяются, когда крыша обладает сложной формой. Для создания устойчивой стропильно-балочной конструкции каждая из секций – в ряде случаев – рассчитывается отдельно. Это позволяет добиться прочности и надёжности потолка, чердака и крыши на десятки лет вперёд. Также под сруб могут потребоваться именно комбинированные стропильные конструкции – на целиком деревянные, уже построенные из клеёного или цельного бруса стены, мауэрлат не требуется.

Распространенные ошибки при устройстве односкатной крыши

Как правильно построить односкатную крышу, избежав основных ошибок:

использование досок с обзолом (кора дерева) — появляются древоточцы и грибок между корой и деревом;
пренебрежение пароизоляцией изнутри помещения (пар попадает в утеплитель, гниют стропила, утеплитель намокает и теряет свои свойства);
монтаж пленок не той стороной к утеплителю;
большое расстояние между стропилами (желательно стремиться к 580 мм — .то ширина утеплителя минус 2 см, для плотного распирания между стропилами);
непродуманная или недостаточная вентиляция подкровельного пространства.

В целом ошибка всегда одна — нарушение технологии строительства. Если вы будете следовать нашим советам, поэтапно двигаясь по списку, и внимательно читать инструкцию к каждому материалу, то без проблем построите односкатную крышу для своего дома.

Продольные узлы с упором вверху

Устанавливаем горизонтальные балки на стык (склейку) или обшивку. Дополнительно их можно укрепить с помощью металлических скоб или шурупов.

Такой стык является самым простым и выполняется там, где балка поддерживается либо по всей длине (например, в кладке), либо поддержка частична. При формировании такого узла всегда требуется поддержка в виде мауэрлата или кирпичной кладки.

Стропила в этом узле могут быть:

Прямыми;
Наклонными;
Клиновидными;
Булавочными
В форме ласточкина хвоста.

Боковое отклонение, если болты не имеют штифта или клина, предотвращается скобами, которые входят в балки либо сверху, либо с обеих сторон. Они должны быть достаточно длинными, чтобы их можно было отодвинуть достаточно далеко от начала узла. Рядом с сочленением они могут расколоть конец стропила.

С каждой стороны стыка должно быть по два болта. Прочность соединения увеличивается за счет длины крепления и пропорционального увеличения количества болтов. Однако, если на одной и той же длине будет размещено больше болтов, прочность соединения не увеличится, поскольку прочность стали не будет использоваться.

Размах балки или объемные углубления ослабляют узел, поэтому используются более качественные крепления (особенно с деревянными дюбелями). Дюбели повышают жесткость соединения и помогают предотвратить скольжение и толкание.

Кровельное покрытие

Кровельное покрытие может быть использовано разное, однако бездумно покупать его все же не стоит. Выбор стоит сделать еще на этапе проектирования. Учитывать нужно следующие аспекты.

Тип строения. В зависимости от того, на каком строении создается кровля, будет зависеть и ряд ее конструктивных особенностей.
Эксплуатационный срок материала. Каждый вариант имеет свои показатели качества, надежности, долговечности и т. д.
Стоимость покрытия. Пожалуй, в современных экономических условиях – один из важнейших показателей.
Простота/сложность монтажа. Ряд материалов требует особых навыков монтажа.
Внешний вид. Материалы могут отличаться внешним видом в значительной степени – какие-то смотрятся дорого, какие-то – банально и дешево.

Выбор кровельного покрытия для односкатной крыши

Для оформления односкатной крыши могут быть использованы такие материалы как ондулин, металлочерепица, профлист, битумная черепица, мембранное покрытие, рубероид, шифер и т. д. Чаще всего применяются профлист, обычный шифер, ондулин. Они отличаются невысокой ценой, простотой монтажа, долговечностью, что сказывается на выборе в их пользу.

Таблица. Зависимость выбора материала и уклона кровли.

Материал	Угол ската, градусы
Мембранная крыша	2-5
Профнастил	8-12
Гибкая черепица на основе битума	Менее 11
Шифер	20-35
Фальцевая кровля	18-30
Металлочерепица	20-30
Рубероид	5
Керамическая черепица	22 и более

Типы опор для кровли

Наслонные опоры

Стропильные ноги опираются на внешние стены и прогоны. Через стойку прогон передает нагрузку на внутренние перегородки. Это самый простой в исполнении способ для монтажа односкатной крыши своими руками, не требующий больших затрат.

Висячие стропила

Готовые стропильные фермы изготавливаются на заказ. Представляют собой доски, соединенные гвоздевыми пластинами на заводе. Нижний пояс параллелен земле, что позволяет сделать стены одной высоты, а уклон кровли создается фермой. Имеют две точки опоры на внешние стены. Дорогой способ, но впоследствии очень быстрый монтаж. Устройство мансарды для такого дома с односкатной крышей невозможно.

Скользящие системы

В доме, построенном из бревна или бруса, есть усадка. Чтобы односкатная крыша не деформировалась, стропила жестко крепят в верхней точке, а в остальных местах опирания на мауэрлат или прогоны устраивают ползуны — специальные пластины позволяющие, при необходимости сползать стропильной ноге вниз.

Монтаж крыши пристройки

Особенность кровли жилой или хозяйственной пристройки заключается в том, что чаще всего ее односкатная кровля, примыкает к основной стене главного здания. И крепеж стропил осуществляется, в отличие от монтажа кровельного каркаса на отдельно стоящей постройке, стандартными методами. Основная разница заключается в монтаже верхних оконечностей стропил, поскольку нижние части фиксируются на мауэрлате или специальной балке.

Важное значение имеет связка каркаса из стропил с основной стеной здания. Здесь не следует использовать жесткое крепление, поскольку у пристраиваемых сооружениях может быть не одинаковая скорость усадки, влекущая за собой образование трещин в стенах

Подобная связка, как правило, предусматривает использование подвижной прослойки между краем опорного бруса для стропил и стеной. Хорошим способом крепление будет укладка балки на каркас из бруса, шов между стеной и балкой необходимо заполнить эластичным герметиком, обычно – это полиуретан.

Крыша пристройки может являться не только примыкающей к стене, но и продолжением кровли основного здания. При монтаже такой сложной крыши необходимо разобрать пару пролетов существующей крыши основного здания, выявить недочеты в стропильной системе и устранить их. При соединении двух кровельных плоскостей нужно соблюдать некоторые правила, которые помогут избежать дальнейших ошибок и проблем. При соединении двух плоскостей нужно учитывать строение будущего карниза, примыкание плоскостей между собой, плавный переход финишного покрытия, равномерный угол наклона кровли.

Какие существуют узлы односкатной кровли?
