Как утеплить перекрытие крыши или мансарды – способы утепления для скатной и плоской кровли

Обустройство чердачного перекрытия

Если чердачное помещение не предназначено для устройства мансарды, необходимо утеплить его перекрытие со стороны чердака.

В процессе работ по монтажу нужно проверить состояние слуховых окон и вентканалов помещения, а также произвести осмотр системы стропил. Протечки и щели оперативно устраняются, подгнившие деревянные элементы заменяются заменяются новыми, а общая система перекрытий повторно обрабатывается антисептиком.

Пароизоляция

Перед началом укладки нужно настелить слой пароизоляции, иначе теплый воздух из нижних помещений поднимется вверх и осядет на теплоизоляционном материале, приведя к образованию конденсата.

Если в основе перекрытия лежат бетонные плиты, стелить пароизоляцию необязательно. В других случаях при монтаже применяется фольгированная пленка, что укладывается вниз блестящей стороной. Отражая тепло, поступающее снизу, она не допустит его рассеивания.

Инсталляция минваты

После пароизоляции производится установка минеральной ваты и ее фиксация от случайных сдвигов. Укладываемый утеплитель для кровли должен быть абсолютно сухим.

Во избежание появления мостов холода проводится дополнительное утепление балок. На плиты минваты укладывается еще один слой изоляции, защищающий уплотнитель от продувания ветром.

Отделка

Поверх утеплительной конструкции размещаются направляющие для внутренней обшивки чердака. Они могут крепиться непосредственно к стропилам через плиты утеплителя и фиксируя изоляционный слой.

После монтажа обшивки и ее закрепления работы по обустройству теплозащиты можно считать выполненными.

Пирог холодной кровли

Кровля считается холодной, если подкровельное пространство не утепляется и чаще всего не используется. В некоторых случаях чердачное помещение оставляют холодным сознательно — обустройство винного погребка, места для хранения продуктов, тренажёрного зала, мастерской или спальни, которая будет весьма востребована в знойные дни.

На чердаке под холодной крышей можно создать полноценное помещение, если найти к нему функциональный подход

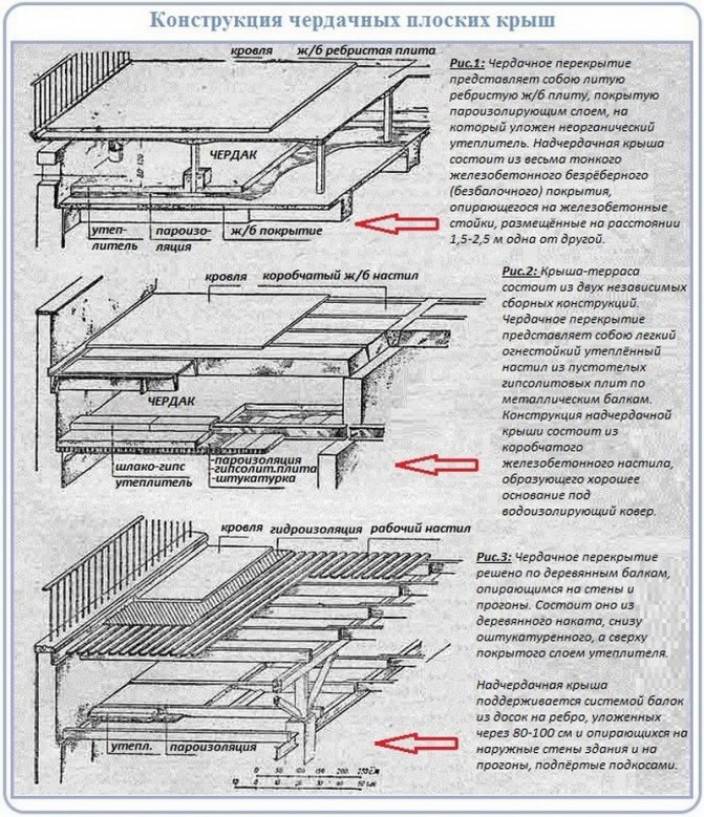

Помимо чердачных кровель бывают также холодные бесчердачные конструкции, венчающие беседки, террасы, центральный вход в здание, оранжереи и прочее.

Бесчердачная крыша бывает холодной и тёплой в зависимости от предназначения здания

Устройство и состав пирога для холодной кровли зависит от её уклона. Для скатных крыш кровельный пирог обустраивается в двух зонах: по скатам и по нижнему перекрытию.

Если смотреть изнутри, то на скатах последовательность слоёв будет следующей:

• гидроизоляционный материал, закреплённый на стропилах;
• контррейки, фиксирующие гидроизоляцию и обеспечивающие вентиляционный зазор;
• обрешётка;
• кровельное покрытие.

На плитах перекрытия (от внутренних помещений к подкровельному):

• обивка потолка;
• паробарьер;
• утеплитель.

  Утеплитель в доме с холодным чердаком проходит по перекрытию, замыкая тепловой контур дома и оставляя крышу холодной

Для пологих чердачных крыш схема расположения слоёв остаётся такой же, только деление проходит между нижним и верхним перекрытием. Здесь существует одна особенность — гидроизоляция в состав кровельного пирога не входит и по верхнему основанию не прокладывается, кроме конструкций, где базой под кровельный настил служат деревянные балки, опирающиеся на стены и прогоны.

Плоская холодная кровля устраивается только с пароизоляцией, за исключением случаев, когда надчердачная крыша поддерживается деревянными балками

Исключение гидрозащиты из состава кровельного пирога для таких конфигураций полностью обосновано. Мягкая кровля, которая чаще всего используется на плоских крышах, сама является превосходным герметиком. К тому же укладывается кровельный материал на прочную основу из профлистов либо бетонных плит, по которым устраивается разуклонка из керамзита или перлита и выравнивающая цементная стяжка, чего вполне достаточно, чтобы предупредить любые протечки.

Разуклонка из керамзита — доступный и недорогой способ по отведению дождевой воды с плоской кровли

Холодные чердачные кровли — самые правильные конструкции. В них обеспечена хорошая естественная циркуляция воздуха, которая по мере надобности усиливается кровельными аэраторами. Недаром такие крыши издавна строились на Руси. Весь кровельный пирог в них состоял из слеги (современная обрешётка), набитой по быкам (стропилам), а также уложенного поверх чернового и красного тёса. Прослужить холодные крыши могут сотни лет, сохранив пригодной всю кровельную конструкцию.

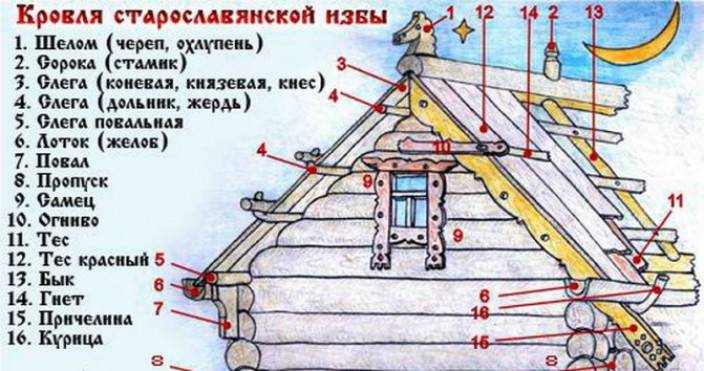

В стародавние времена избы накрывали двускатными крышами «на самцах» безгвоздевым способом и укрывали любым подручным материалом

Пирог под мягкую черепицу Shinglas

Холодная кровля с деревянной стропильной системой и качественным мягким покрытием «Шинглас» нередко обустраивается в частных домах и административных зданиях. Такая конструкция отличается простотой монтажа, обслуживания и эксплуатации. В состав кровельного пирога входят:

• деревянная разреженная обрешётка из бруса необходимого диаметра, чаще всего 40Х40 мм;
• сплошной настил из плит OSB или водостойкой фанеры толщиной 10–12 мм, обеспечивающий жёсткую базу, необходимую под мягкий материал;
• подкладочный ковёр;
• гибкая черепица.

  Стоимость холодного кровельного пирога под «Шинглас» гораздо меньше, чем тёплого, поскольку из холодной конструкции убирается половина компонентов

Как видим, конструкция эта весьма простая. Даже один человек справится с её устройством, сэкономив при этом на оплате услуг подрядчиков.

Пошаговая инструкция

Между досками каркаса укладываются обрезанные по ширине блоки теплоизоляционного материала.

Следует выполнить замеры дистанции между стропилами, а также толщины досок. Далее – нарезать плиты утепляющего материала. При этом ширина их должна быть на 1 см больше, чем шаг между стропилами.
При отсутствии прослойки изоляции между крышей и каркасом ее нужно уложить так, чтобы она обволакивала балки каркаса. Фиксация материала выполняется степлером. Уложив его по всему периметру, следует вывести нижние края под скос для организации стока воды. Далее теплоизоляция укладывается плотно к предыдущему слою, не образуя пустот.
Если под крышей уже есть изоляция, следует обеспечить пространство между ней и слоем утеплителя. С этой целью между стропилами вбиваются гвозди (через 3-5 см от гидроизоляции). Затем на них фиксируется нить, после чего гвозди вбиваются до упора.
Фиксация утепляющего материала может выполняться шнуром. В этом случае гвозди нужно забивать по краям каркаса.
Следующий этап – укладка утеплителя. Минеральная вата размещается между досками каркаса, при этом нужно слегка ее прижать, в дальнейшем она примет нужную форму. Пенопласт располагается в ячейки между элементами каркаса. При необходимости можно сделать два слоя. При укладке плит следует не сопоставлять стыки соседних слоев. Случается, что толщина каркасных досок не рассчитана на двойной слой изоляции. Спасти ситуацию могут дополнительные бруски.
Далее, как и после предыдущего слоя, натягивается нить или шнур по гвоздям, вбитым в края стропил. Кроме данного способа применяют крепление в виде обрешетки из реек. Их прибивают к стропилам с дистанцией 30-40 см.
Следующая задача – фиксация пароизоляции. Полотно устилается внахлест на 10 см. Места соединения слоев нужно заклеить клейкой лентой или скотчем, а саму изоляцию зафиксировать с помощью степлера

Важно качественно зафиксировать пароизоляцию в месте пересечения кровли и трубы. От того, насколько хорошо будет изолирован этот участок, зависит срок службы утепляющего слоя.
В завершение нужно сделать внутреннюю отделку крыши в случае, если планируется организация мансарды

Подойдут плиты ДСП, гипсокартон или вагонка. Важно сохранить воздушный зазор между утеплителем и отделочным материалом. Это можно реализовать, используя не степлер, а прижатые планки для крепления.

Система внутреннего утепления

Теперь понятно, что тепло может выходить из помещения не только через открытые оконные или дверные проемы. Подобные элементы конструкции считаются весьма значимым фактором с учетом необходимости сбережения и экономии энергоресурсов. Правильно оборудованная и утепленная кровля с внутренней стороны должна обязательно сохранять от 18 до 29% тепла в жилом помещении.

Поэтому нужно разбираться в некоторых законах физики: в процессе нагрева воздушная масса поднимается, а потом всеми существующими путями уходит в окружающую среду. Однако в ситуации, когда здание будет правильно утеплено, воздушная масса изнутри циркулировать не будет. Поэтому ресурсы, расходуемые на обогрев будут существенно экономиться.

Стандартная система утепления изготавливается из трех главных элементов:

• Пароизоляция. Прослойка, основная функция которой заключается в сдерживании скопления теплой воздушной массы в верхней части здания с последующим предотвращением конденсата, который формируется после остывания воздушной массы в чердачном помещении;
• Утеплитель. Функциональное назначение такой прослойки можно определить по названию. Для таких целей применяются материалы, отличающиеся по основным техническим характеристикам;
• При помощи таких элементов обеспечивается достаточно хорошая защита жилого дома от проникновения атмосферных осадков. Такая прослойка оборудуется буквально сразу же под кровлей. Это позволяет повысить защитные функции элементов.

В качестве основы всей системы утепления на крыше применяется конструкция из стропил. Благодаря использованию этих элементов, проще выполняется установка других материалов. Перед началом установки утеплительных конструкций придется подробно ознакомиться с доступными вариантами, технологическими особенностями, при помощи которых выполняется монтаж. С учетом полученных данных выбирается самый подходящий вариант оборудования системы утепления крыши в частном доме.

Правильный расчет толщины утеплителя

Формула расчета толщины слоя в метрах будет иметь такой вид:

Толщина слоя = Теплосопротивление слоя * Коэффициент теплопроводности материала (снип теплоизоляции кровли).

Эти данные предоставляются производителем и могут разниться. Подробную информацию по каждому утеплителю вам помогут найти специалисты в строительном магазине.

Многие специалисты советуют после получения финального результата добавить к нему еще половину от вычисленного значения

Стоит обратить внимание, что при использовании засыпных либо сминаемых материалов их стоит время от времени разрыхлять, дабы текущая толщина слоя не нарушилась и оставалась стабильной

Подготовительные работы

Если здание было построено достаточно давно, перед утеплением крыши нужно оценить состояние всех ее элементов.

В особенности это касается скатных крыш с деревянными стропилами.

Подгнившие балки нужно отремонтировать либо заменить.

Если кровля где-то течет, ее также нужно починить.

Владельцу только что построенного деревянного сруба сразу заниматься утеплением крыши не стоит – это лучше делать после усадки строения. Обычно на это требуется около 6-ти месяцев. В ходе усадки все щели разойдутся до максимальных размеров, так что будет понятно, где потребуется дополнительный ремонт и особо интенсивное утепление.

Способы утепления

Утепление крыши своими руками во многом зависит от конструкции кровли. Существует два вида крыш: плоская и скатная. Чаще всего плоские кровли применяются для возведения многоэтажных домов, но возможно использование при строительстве частного коттеджа. Плоские кровли могут быть сконструированы двумя способами:

• обычная кровля;
• инверсионная кровля.

В инверсионной изменен порядок слоев. Такая технология применяется при обустройстве эксплуатируемой крыши. В качестве материала для утепления в обоих случаях могут применяться:

• пенопласт;
• экструдированный пенополистирол;
• минеральная вата (в плитах);
• керамзит.

Схема укладки утеплителя между стропил

Необходимо помнить о прочности материала, также потребуются дополнительные мероприятия по защите утеплителя от механических повреждений.

При возведении частного дома чаще всего применяется вариант со скатной кровлей. Она позволяет обустроить чердак или мансарду и имеет более привлекательный внешний вид. Утепление крыши деревянного дома или любого другого может производиться несколькими способами:

• укладка материала между стропил (самый распространенный);
• укладка утеплителя поверх стропил;
• закрепление снизу стропил.

Обзор утеплителей

Вне зависимости от того, какой в доме тип кровли, если не было осуществлено её утепление, дом будет терять в среднем до четверти создаваемого тепла. Поэтому нужно с умом подходить к выбору теплоизоляционного материала.

Чтобы упростить монтаж, лучше выбирать плиты, соответствующие имеющемуся расстоянию между стропилами. В противном случае, будут образовываться участки, через которые будет проходить холод, что существенно снизит качество утепления.

В случае же использования рулонных утеплителей, их ширину нужно также выбирать, исходя из расстояния между стропилами.

Всего, утеплитель можно выбрать из большого количества вариантов, каждый из которых имеет свои положительные и отрицательные стороны:

1. Стекловата. Данный материал относительно дешевый и весьма легок в монтаже. Он обладает отличными теплоизоляционными свойствами. Однако стекловату нужно использовать исключительно вместе с какой-нибудь гидроизоляцией, так как в случае попадания на неё влаги, она теряет большую часть своих утеплительных свойств.
2. Минеральная вата. Имеет практически идентичные свойства, что и стекловата, однако её срок эксплуатации гораздо больше и составляет практически 50 лет.
3. Базальтовые плиты. Такой материал имеет высокую стойкость к огню. Однако аналогично со стекловатой теряет свои свойства в случае намокания.
4. Пенопласт. Является одним из наиболее доступных утеплителей, но при этом весьма эффективным. Выпускается в форме плит разного размера, что дает возможность применять его для обустройства практического любого типа крыши. Основные недостатки данного материала заключаются в его хрупкости, а также подверженности обитанию грызунов.
5. Керамзит. Его основными преимуществами является экологичность, а также огнестойкость. К тому же, данный материал имеет устойчивость к различным биологическим воздействиям. Однако его использование возможно только на горизонтальных поверхностях, за счет его формы. При этом керамзит имеет больший вес, нежели минеральная вата.
6. Пенополиуретан. Он представляет собой жидкий утеплитель, имеющий очень низкую теплопроводность. Его наносят напылением на предварительно подготовленную гидроизоляцию. Незаменим для быстрой и легкой теплоизоляции. ( Об утеплении кровли пенополиуретаном читайте здесь).

Схемы изоляции изнутри

Существую две технологии утепления кровли: внешняя или внутренняя. Первая предпочтительнее, ее выполняют в ходе строительства, поэтому ее себестоимость минимальна.

Вторая более затратная и менее эффективная, поскольку сложно добиться перемещения «точки росы» в воздушное пространство между утеплителем и кровельной системой, а также установить эффективную вентиляцию, для отвода конденсата. В этом случае установка теплоизоляционного «пирога» должна выполняться с организацией замкнутого теплоконтура.

Различают две схемы внутренней теплоизоляции:

1. Полная теплозащита мансарды с жилыми и слепыми зонами.
2. Частичное утепление, только жилого объема мансарды.

Утепление мансарды изнутри

Если же принято решение обустроить мансарду под жилое помещение, утеплять крышу своими руками следует придерживаясь другой технологии:

1. Изначально прокладывается гидроизоляционной слой, для защиты утепляющего материала от промокания. Для этого гидроизолирующую мембрану укладывают поверх обрешетки и закрепляют брусками контробрешетки;
2. Затем между стропилами укладывается сам утеплитель. Во избежание образования зазоров, при монтаже следует придерживаться той же технологии, что и при утеплении потолка — утеплитель должен быть шире на 1-2 см.
3. В качестве паропроницаемого слоя, поверх утеплителя крепится пароизоляционная пленка, в местах стыков, её укладывают внахлест;
4. Пленка сверху закрепляется брусками, которые будут служить основанием под финишную отделку.

Утепленный мансардный этаж

Утепление крыши изнутри и снаружи

Можно применять комбинированную схему теплоизоляции крыши – двухслойное утепление. При таком способе одну часть теплоизоляционного материала укладывают между стропил, а другую под ними.

   Материал для утепления крыши:

При способе укладки утеплителя между и над стропилами для основного теплоизоляционного слоя можно использовать минеральную или стеклянную вату, обладающую обычной плотностью. Верхний же слой должен иметь высокую прочность к продавливанию. Для него подойдут древесноволокнистые или базальтовые плиты. При укладке верхних плит надо обязательно полностью перекрывать стропила для предотвращения образования мостиков холода.

Читайте нашу статью: Какой утеплитель лучше использовать

Утепление крыши своими руками

Сначала укладывают гидроизоляционный материал, его крепят при помощи строительного степлера или оцинкованных гвоздей с широкими шляпками. Затем укладывают утеплитель под и между стропилами. Внутренний слой утеплителя укладывают между поперечными брусами, полностью перекрывая стропила. Толщина бруса должна быть равна толщине теплоизоляционного слоя.

Пароизоляционный слой можно уложить между слоями утеплителя, но тогда для предотвращения скопления конденсата на пленке внутренний слой теплоизоляции должен обладать термическим сопротивлением не более 20 % от основного.

Допустимо уложить пароизоляцию сверху внутреннего слоя утеплителя, но при таком способе риск повреждения пленки во время устройства внутренней отделки помещения, установки электропроводки и приборов освещения повышается.

Основные виды утеплителей

УРСА (URSA) – это один из современных утеплительных материалов, который всецело соответствует требованиям.

Его основой является шпательное волокно, обрабатываемое по фирменной технологии компании URSASpannfilz.

Утеплитель обладает настолько высоким уровнем геометрической стойкости, что за весь срок эксплуатации не требуется его обновления или ремонта.

URSA выпускается в виде матов размером 1200 х 4200 мм, толщина которых составляет 150 мм. Материал скатан в плотные рулоны и запечатан в пленку.

Перед использованием рулоны вскрывают и дают им расправиться. Для достижения нормальных размеров и восстановления толщины требуется всего несколько минут.

После мат необходимо нарезать. Если шаг между стропилами составляет 60 см (стандартный размер), мат следует разрезать вдоль на две части.

После этого плиты размещают между стропилами (при этом их необходимо немного сжимать). Благодаря высокой степени упругости материала маты держатся на месте самостоятельно, и нет необходимости в дополнительном креплении

Монтаж этого утеплителя настолько прост, что его может осуществить даже один человек. УРСА подходит также для ломаных двускатных кровель.

Стекловата – материал используется очень давно и до сих пор не потерял своей популярности.

Однако следует отметить, что этот утеплитель имеет рад серьезных недостатков, вследствие которых многие строители не рекомендуют его использовать для теплоизоляции двускатной кровли:

• стекловата прекрасно впитывает влагу и за короткое время теряет свои качественные характеристики;
• она с легкостью поддается деформации и теряет геометрическую форму, вследствие чего при ее применении необходимо значительное усложнение кровельного пирога для предотвращения сползания;
• материал не соответствует требованиям экологической безопасности.

Минеральная вата – очень популярный материал для утепления. Его получают в результате особой обработки пород базальта.

Их подвергают воздействию чрезвычайно высоких температур, после чего полученную массу прессуют и придают форму тугих плит. В результате описанных действий происходит хаотичное переплетение волокон в очень плотную микросеть. Благодаря такой структуре плиты не деформируются, не впитывают воду и влагу, обладают устойчивостью к температурным колебаниям и воздействию неблагоприятных факторов внешней среды,

Кроме того, минеральная вата не выделяет токсических веществ и не горит.

Шпательные утеплители — этот материал негигроскопичен и прост в монтаже. Бывает нескольких видов, которые отличаются друг от друга степенью плотности. Поэтому его можно использовать для внутреннего утепления и внешней термоизоляции.

Для максимального сохранения тепла используют материал с высокой плотностью волокон. Он прекрасно подходит для двускатной кровли. Благодаря своему весу утеплитель плотно прилегает к скатам, что помогает предотвратить оползание. Материал на основе шпательных волокон соответствует требованиям экологичности.

Утепление кровли: подготовительный этап

Виды крепления утеплителя.

Перейдем к делу и разберем, как сделать крышу теплой. Крыша – это самая верхняя конструктивная часть любого здания, она предназначена для защиты сооружения от всевозможных внешних воздействий. Устройство теплоизоляции кровли производится с учетом местного климата, конструкции строения. Технология утепления кровли не зависит от материала, из которого построен дом: крыши и кирпичных, и деревянных строений утепляются по одной технологии. Если помещение жилое, то кровлю рекомендуется сделать утепленной и снаружи, и изнутри, а если здание используется как нежилое, то последний пункт можно пропустить.

Перед проведением работ по утеплению крыши нужно сделать осмотр конструкции кровли и устранить все неисправности (если это требуется, замените поврежденные участки новыми). Кроме того, необходимо устранить плесень на всей поверхности крыши, обработать ее антисептическим или иным специальным средством, которое препятствовало бы появлению и распространению плесени и грибков. Устраните все неисправности в проводке, водопроводе и других коммуникациях. Выполнили? Тогда наступило время сделать вашу крышу теплой.

Если крыша уже покрыта кровельным материалом

Здесь технология теплоизолирования от предыдущей отличается мало. Особенность заключается в том, что все работы производят изнутри чердачного помещения. И главная отличительная черта – гидроизоляция, которая наносится полосами по стропильным ногам с утапливанием пленки в образованные ниши. Чтобы было понятно, о чем идет речь, посмотрите на фото, где показано, как должна укладываться и крепиться гидроизоляция.

Гидроизоляционная мембрана, уложенная изнутри чердака на скат крыши

Все остальные операции проводятся по технологии, описанной выше. То есть:

1. Производится закладка плитного утеплителя.
2. Монтаж пароизоляционной пленки.
3. Внутренняя отделка чердака.

Если используется пенополиуретан, то он просто наносится на закрытые пленкой стропильные ноги. Если применяется эковата, то укладывают пароизоляционный слой, и пространство между двумя защитными слоями заполняют утеплителем.

Устройство теплоизоляции изнутри

Внутреннее утепление плоских крыш в целом считается нарушением, как из-за смещения точки росы и накопления плитами конденсата, так и из-за сложностей крепления материалов к потолкам. Исключение делают лишь для дощаных вентилируемых пологих крыш, скрывающих утеплитель между стропил, по аналогии со скатными кровлями.

Но при стечении обстоятельств (неблагоприятные погодные условия, недостаточная толщина утеплителя в традиционном или инверсионном пироге, конструкционные сложности) владельцы пологих крыш вынуждены утеплить их изнутри. В таких случаях:

• Потолочное основание обрабатывается антисептиками и хорошо просушивается.

• К потолку крепится каркасная система для удержания утеплителя.
• Между балками каркаса размещается плитный утеплитель. Хорошей альтернативой служит напыляемый ППУ, но из-за потребности в спецоборудовании этот вариант реализуется реже.
• Утеплитель закрывается пароизоляцией, контробрешеткой и обшивкой. При выборе последней предпочтение отдается вагонке или гипсокартону, между паробарьером и обшивкой закладывается вентзазор от 2 см и более.

В видео показан результат внутреннего утепления плоской крыши по деревянным лагам:

ВЫВОДЫ:

• Утепление кровли необходимо для сохранения в доме тепла.
• К работам надо относиться особенно тщательно при планировании устройства мансарды.
• Утепление проводят тремя способами: материал укладывают между стропилами, на стропилах или под стропилами.
• Материал для теплоизоляции должен соответствовать нескольким основным требованиям: быть влагонепроницаемым, сохранять форму и не выделять токсических веществ.
• Универсальным утеплителем является УРСА.
• Очень часто используют также минеральную вату и шпательные утеплители.
• При проведении работ необходимо придерживаться определенной последовательности действий.
