Установка окон в газобетон – правила выполнения работ

Общие понятия

Узлы армирования здания из газобетонных блоков: 1 — стена из газобетонных блоков; 2 — армирование в стыках между плитами перекрытия; 3 — армированный железобетонный пояс; 4 — элементы утепления армопояса; 5 — армирование зон опирания перемычек; 6 — армирование подоконной зоны; 7 — армирование глухих стен большой площадью; 8 — армирование опорного шва.

В стандартном случае с целью равномерного распределения нагрузки на боковые части всего оконного проема (и перегородок) устанавливается арматура при помощи штробореза таким образом, чтобы 12-миллиметровая арматура без труда вошла в паз. Последний заливается раствором, а внутрь паза укладывается арматура так, чтобы ее концы выдвигались более чем на полметра.

Деревянные коробки для окон в доме из газобетона производят без пазов. После распиливания и строгания брусков нужных размеров отбираются четверти и пазы. На обоих концах каждого бруска вырезают шипы, проушины. Далее собираем «мозаику» в коробку. Нередко нижний брусок оставляют цельным.

Технология конструкции окон и перегородок зависит от используемых несущих или ненесущих перемычек, узлов опирания на стены. Если используются оконные коробки, их вставляют в проем и крепят гвоздями или анкерными болтами.

Установка перемычек над оконными проемами является непростым этапом в работе, требующим внимательности, усердия и соблюдения технологии. Опору любой перемычки на газобетонную стену нужно устанавливать на длину больше 2 м. Далее проем делается так. С учетом толщины стен располагают одну или две перемычки, расположенные плотно друг к другу. В случае если окно шириной 1,2 м и более, его нужно усилить, удлиняя опору до 2,5 м.

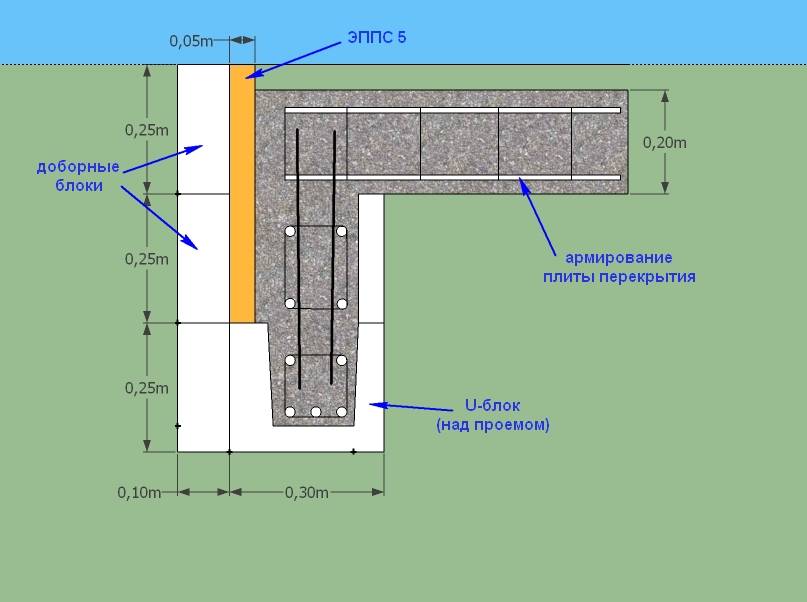

Схема перемычки.

В строительстве зданий из газоблока используются следующие перемычки:

В зависимости от зоны армирования:

• несущие армируются в растянутой зоне рабочей арматурой, рассчитываемой на прочность изгиба, опорный срез, прогиб, поперечную силу;
• ненесущие армируются конструктивно (газо- и железобетонные перемычки).

В зависимости от применяемого материала:

• газобетонные, подразделяющиеся на перемычки из U-образных газобетонных блоков и армированные перемычки из газобетона;
• железобетонные;
• деревянные;
• металлические прокатные профили — уголки, двутавры, швеллеры.

Монтаж окна

Разберемся, как выполняется установка окон ПВХ в газобетон. В связи с тем, что для крепежа рамы сначала высверливаются отверстия в газобетоне, ее необходимо выставить на клинья, схема расположения которых зависит от габаритов конструкции:

• в обязательном порядке пару клиньев располагают под каждой половиной рамы;
• по дополнительному распорному элементу располагают справа внизу и слева вверху;
• временно устанавливается клин в правой верхней части рамы.

Ровность установки проверяется уровнем или отвесом. Если все соответствует норме, то на стене намечают отверстия для анкеров, с помощью которых будет фиксироваться рама. Теперь конструкцию необходимо вынуть, просверлить отверстия по намеченным точкам, установить дюбели из пластикового материала.

Теперь переходим к установке окна и его фиксации шурупами, которые вкручиваются в установленные дюбели. В случае, если оконный проем имеет выбранную четверть, то внешняя сторона оконной рамы до установки в обязательном порядке проклеивается самоуплотняющей лентой, которая в углах соединений пускается внахлест.

Если установка выполнялась без применения пластин, то шурупы до упора вкручивать не следует. От этого профиль рамы может принять бочкообразную форму. Лучше всего оставить шляпку шурупа в таком положении, чтобы она не стала помехой для установки стеклопакета.

Следует заметить, что газобетонный материал из-за своей пористости плохо удерживает в себе крепеж. По этой причине опытные мастера рекомендуют пользоваться саморезами, длина которых достигает ста двадцати – ста пятидесяти миллиметров, а толщина – шести.

Фиксируя оконный блок, следует контролировать его правильное расположение. Прикрутив с одной стороны пластину, необходимо проверить, нет ли смещения рамы. После этого можно фиксировать остальные крепежные точки.

Заключительный этап – проверка диагоналей. Только так можно удостовериться, что перекоса от создавшегося давления нет. Допустимая погрешность в размерах – не более двух миллиметров.

Этапы работ по установке окна

Подготовка

Прежде чем приступать к монтажу, нужно удостовериться, что выполнены следующие пункты:

Расположение места образования конденсата — важный этап подготовки к монтажу окон.

• швы герметичны;
• полный контакт «окно-стена»;
• устранена теплоотдача через контакт;
• определена глубина, которая зависит от толщины стен;
• определена точка росы.

Монтаж и армирование перемычек

Установка окон в газобетон требует выполнения трудоемкого процесса монтирования перемычек. Его облегчит приобретение специализированных армированных перемычек для пенобетона. Нужно учесть, что при монтаже потребуется спецтехника. Перемычки с армированием стоят дешевле аналогов, но превосходят их в весе. Этот вид требует предварительного монтирования опалубки. Использование монолитной железобетонной перемычки — времязатратный процесс, который позволяет перекрыть более широкие проемы.

Установка крепежей на раме и фиксация

Для монтажа окна используют 3 вида креплений:

• пластины-анкера;
• дюбельные гвозди больших размеров;
• спецанкера для ячеистого бетона.

Для установки конструкций на газобетон применяют специальные закладные. Последние 2 способа подразумевают снятие стекол перед установкой. Это длительный процесс, к тому же после просверливания исправить положение креплений невозможно — раму сверлят однократно, насквозь для каждого элемента крепления. Анкерные пластины для пенобетона позволяют помещать стеклопакет целиком. После монтажа проверяют точность крепления и вбивают 2 дюбель-гвоздя (не менее 15 см). Крепеж должен обеспечить:

• защиту от проникновения вырезанием монтажной пены;
• снижение нагрузки стены на раму;
• правильное распределение веса при открывании окна;
• фиксированное, правильное положение рамы;
• полный контакт «стеклопакет-стена».

Монтаж окна

Устанавливая окно, следует пользоваться следующей инструкцией:

1. Газобетонный блок просверлить через анкерную пластину.
2. В отверстие вставить дюбель и забить гвоздь.
3. При помощи уровня проверить правильность монтажа.
4. Повторить 1 и 2 пункты с противоположной стороны для жесткой фиксации стеклопакета.
5. Используя пену малого расширения, сбрызгивая ее водой, перекрыть зазоры.
6. Во время работы пену сбрызнуть водой для надежности фиксации.
7. Монтажную пену обрезать.
8. Покрыть пену снаружи специальной лентой с гидроизоляционной способностью.
9. Поштукатурить откосы.

Герметизация зазоров, установка водоотлива и подоконника

Желоб для оттока воды формируют до полной герметизации стеклопакета. Эта часть окна крепится с помощью саморезов с внешней стороны под углом 20 градусов. За герметичность отвечают ранее смонтированные четверти. Для усиления используют специализированные герметики или ленту, которая способна саморасширяться. Также герметичность должна быть обеспечена монтажной пеной. Монтировать подоконник нужно вертикально. Его можно закрепить на специальные элементы или жидкие гвозди. Крепления, на которые устанавливают эту часть окна, не должны выходить за пределы блоков. Пенобетон покрывают толстым слоем гипсового раствора, и не давая ему высохнуть, вдавливают подоконник.

Нюансы качественного монтажа окон в газобетон и пеноблоки

Скажем сразу, что вставить пластиковое окно в пеноблок несложно. Гораздо труднее обеспечить непродуваемость и долговечность стыков между стеной и пластиковой рамой.

Для этого нужно выполнить три условия:

• Герметичность шва.
• Защита зоны контакта от потери тепла.
• Механическая прочность контакта «окно-стена».

Герметичность швов можно частично обеспечить четвертями – выступами, которые нарезают в блоках. Кроме этого приходится использовать уплотнительные материалы – морозостойкие герметики или саморасширяющуюся ленту (ПСУЛ). Зону контакта рамы со стеной утепляют традиционным способом – пеной на основе полиуретана. За механическую прочность крепления отвечают дюбеля или монтажные пластины.

Зафиксировать оконную раму в проеме можно двумя способами:

• Сняв остекление, просверлить в пластиковом профиле отверстие под длинный дюбель-гвоздь, прикрепить им раму к стене и поставить стеклопакет на место.
• Не снимая остекления, зафиксировать саморезами по всему периметру рамы анкерные пластины. После этого нужно установить окно в монтажное положение и закрепить к стене дюбель-гвоздями через отверстия в пластинах.

Установка пластиковых окон в доме из газобетона по первому способу имеет свои недостатки: демонтаж и монтаж стеклопакета трудоемок, а положение рамы в проеме после ее фиксации изменить невозможно. Второй способ монтажа удобнее, поскольку при необходимости положение окна перед задувкой пены можно изменить и только после этого выполнить его окончательное крепление.

Пример анкерных пластин для крепления пластикового окна в проеме

Стандартный монтаж окон в газобетон начинается с установки под раму дистанционных прокладок из пластика или древесины. Они необходимы для создания зазора, в который будет задуваться утепляющая пена.

Перед этой операцией на раме должны быть закреплены монтажные пластины. Для этого используют саморезы длиной 19 мм и диаметром 4,8 мм.

Глубина установки окна может составлять от 8 до 12 см (от края рамы до края проема) и зависит от толщины стены (20 или 30 см). Если внешняя часть кладки будет утепляться, то окно можно поставить ближе к наружному краю проема на толщину утеплителя.

Указанные отступы выбирают не из соображений эстетики внешнего вида окон, а из-за необходимости защитить переплеты от конденсации влаги и промерзания (точка росы должна находиться снаружи рамы).

Отрегулировав с помощью уровня положение стеклопакета, в блоках сверлят отверстия под дюбеля (безударной дрелью). От края блока крайнее отверстие пластины должно отступать не менее, чем на 5 см, чтобы не расколоть его. Сначала пластину фиксируют одним дюбелем (диаметр 6 мм длина 80-100 мм). После окончательного выравнивания, вворачивают второй.

Убедившись в том, что створки окон легко открываются и закрываются, приступают к запениванию стыка по всему периметру рамы. Для этой работы лучше взять морозостойкую пену с низким коэффициентом расширения. Это повысит долговечность утепления и уменьшит давление на раму. Для улучшения качества сцепления пены с блоком и окном перед ее задувкой весь шов нужно обработать водой из распрыскивателя.

После того как пена застынет, ее излишки, выступившие наружу, обрезают. Регулировочные клинья вынимают и образовавшиеся пустоты запенивают. Закончив эти операции, внешний стык рамы с блоком герметизируют расширяющейся лентой (ПСУЛ) или защищают морозостойкой дышащей шпаклевкой. Еще один распространенный вариант – установка по периметру проема гидроизоляционной ленты на клей-герметик.

Герметизация уплотнительной лентой

Внутренний стык обрабатывают шпаклевкой, аккуратно выравнивая ее по всей зоне контакта с утеплителем.

Завершает монтаж установка отлива и подоконника. Важный нюанс этой работы – правильное размещение отверстий в пластиковом профиле, по которым конденсат из окна уходит наружу. Они должны быть выше отлива, чтобы влага не попадала на блоки.

Правильное размещение дренажного отверстия на пластиковом окне

В заключение хочется сказать о четвертях, которые защищают стыки пластиковых окон от продувания и промерзания. Любой ячеистый бетон хорошо режется, поэтому в процессе кладки можно заранее сделать в нем четверти нужного размера.

Четверть из пенополистирола

Другой вариант – установка четвертей из плотного (экструдированного) пенопласта. Он хорошо утепляет откосы и раму, но довольно сложен в отделке, поскольку нуждается в установке сетки и качественной шпаклевке. Пенопласт крепят на клей и дополнительно фиксируют к блокам пластиковыми дюбелями с широкими шляпками.

Видео по теме:

Подготовка проема

Приготовление к манипуляции начинается на этапе заказа дверной конструкции. Её размеры должны быть на 20-60 мм меньше проёмного пространства, чтобы между стеной и рамой остались небольшие зазоры.

Непосредственно перед началом монтажа дверей в газобетон необходимо обеспечить поверхность перекрытий гидроизоляционной защитой. Для этого блоки обрабатывают водоотталкивающей глубокопроникающей укрепляющей грунтовкой.

Как закрепить дверь в газобетоне

Самостоятельная установка короба в проём кажется сложной задачей. Однако при необходимости экономии денежных средств – это оптимальное решение проблемы.

Фиксацию коробки и створки можно выполнить несколькими способами. Они приведены ниже.

Вариант 1. Крепление на анкеры

Эта простая схема подходит для облегчённых нешироких металлоконструкций. Установка выполняется следующим образом:

1. Заводские дюбели, входящие в комплектацию железной двери, заменяют на специальные крепежи для ячеистого бетона. По принципу действия они бывают клеевые и распорные.

2. Каркас крепят на анкеры стандартным методом и навешивают створку.

Правила установки пластиковых окон в частный дом

1. Если установка проводится на пластины, то на стандартное окно нужно минимум пять пластин. Сверху и снизу по одной пластине, а с боков — по две.
2. Боковые пластины должны располагаться от углов рамы на расстоянии 20 см.
3. Если установка проводится на нагели, то расстояние между ними должно быть 40 см.
4. Наружные откосы нужно обязательно утеплять.
5. Лучший утеплитель для откосов – экструдированный пенополистирол (ЭППС) толщиной 20 мм.
6. Обязательно устанавливайте отливы под углом.
7. Когда устанавливаете отливы, обязательно учитывайте толщину будущего слоя утеплителя и штукатурки, если таковые планируются.
8. Максимальное количество окон рекомендуется с южной стороны дома.

Когда нужно устанавливать окна?

Распространено мнение, что окна в здании из пеноблоков можно устанавливать только через год после построения. Объясняют это усадкой пенобетона. Такие рассуждения неверны, так как базируются на схожести звучания понятий усадки и осадки здания. Осадка постройки происходит вследствие смещения фундамента из-за неустойчивости грунта. Защищаются от этого явления армированием бетона. Усадка пеноблоков незначительна. Производители в характеристиках ячеистого бетона указывают цифры до 0,3 мм на метр вертикальной кладки. Такие показатели не влияют на целостность рам.

В доме из пеноблоков окна и двери можно устанавливать через 3 месяца после укладки основного каркаса. За это время клей, скрепляющий элементы, полностью высохнет. Мнение о том, что лучше выждать 12 месяцев для стабильного состояния грунта также неправильно. Смещение земли под зданием — непрерывный процесс, от которого строение защищает крепкий фундамент и качественный монтаж каркаса.

Установка подоконника и отлива, герметизация рамы

Как крепить пластиковые окна к газобетону, мы выяснили. Теперь разберемся с оставшимися мероприятиями.

Для герметизации зазорных участков лучше простой пены для монтажных работ ничего нет. Но имеется одна особенность – следует не просто заполнить пеной все пустотные места и удалить ее излишки после застывания. Есть еще одно обязательное условие – пена нуждается в защите от природных факторов.

Инструкция по установке подоконника, отлива и герметизации рамы выглядит следующим образом:

поверхность откосов оконного проема из газобетона слегка увлажняется, для чего можно воспользоваться простым пульверизатором;

• запенивать следует не только вертикально расположенные швы, но и все пространство внешних и внутренних сторон устанавливаемого профиля. Такая мера необходима для установки отлива и подоконниковой доски;
• после полного высыхания пены ее излишки удаляются, при этом подоконнику можно создать небольшой уклон, если в этом есть необходимость;
• изнутри помещения на пенный слой наклеивается гидропароизоляционная лента, которая надежно защитит от влаги;
• при монтаже отлива сначала на слой пены наклеивают гидроизоляционный пленочный материал, заводя его край на поверхность стены на один – два сантиметра. После этого отлив устанавливается в паз подставочного профиля, фиксируется саморезами;
• по такому же принципу крепится подоконник.

В завершении всех работ необходимо с рамы удалить защитную пленку. Ее основное предназначение – защитить пластик от случайных царапин во время транспортировки и установки. Во время эксплуатации оконного блока пленка никакой смысловой нагрузки не несет. Если не сделать это своевременно, через определенный срок пленка крепко прилипает к раме, ее придется предварительно прогреть или намочить, чтобы снять.

Порой новички не могут понять, когда лучше выполнить установку оконных блоков в дом из газобетонного материала. Однозначного ответа на такой вопрос мастера не дают. Некоторые уверяют, что бетоны ячеистой группы дают значительную усадку, и установку окон лучше всего провести через год, когда будет выведена коробка здания.

Другие пытаются рассуждать с научной точки зрения и вспоминают про три вида усадки строительного материала

Одновременно с этим такие советчики не принимают во внимание рекомендации изготовителей. А там четко отмечено, что естественную усадку блоки дают не более 0.3 мм на один метр высоты кладки

И это позволяет не считать воздействие усадки на целостность окон критичным

Основная путаница в таком вопросе образуется из-за перемены терминов «усадка легкого бетона» и «осадка сооружения»

И это позволяет не считать воздействие усадки на целостность окон критичным. Основная путаница в таком вопросе образуется из-за перемены терминов «усадка легкого бетона» и «осадка сооружения».

Осадка здания деформационного характера проходит не из-за испарения воды из бетонного раствора и блочного материала. Она вызвана оседанием и подъемами почвенного состава во время промерзаний и оттаиваний. Вот от такой усадки и следует предохранять свои дома. При устройстве фундаментного основания используют армирующие конструкции, по стенам устраивают бетонные армопояса, устраивая по межэтажным перекрытиям. Когда такими требованиями пренебрегают, то трещины в фундаментной основе и на стенах в более слабых местах появятся однозначно.

Отсюда напрашиваются определенные умозаключения. Установка окон выполняется через два – три месяца, как выведены газобетонные стены. Такого срока хватит, чтобы фундаментное основание и клеевой состав, использованный для кладки, набрали полную прочность.

Некоторые полагают, что коробка объекта должна выстоять не меньше одного года, и только потом разрешается вставлять в нее оконные конструкции. Якобы, к этому моменту грунт стабилизируется. Мнение ошибочное, так как движения почвы является постоянным процессом, и надеяться следует на грамотно залитый фундамент и правильно выложенные стены.

Установка окон в газобетонном доме своими руками – инструкция

В данной статье вы узнаете о способах установки окон в дом из газобетона своими руками. В статье будет инструкция по самостоятельной установке + видео. Также вы узнаете о важных правилах монтажа окон: глубина установки окон в проем, утепление откосов и когда нужно устанавливать окна.

Способов всего два:

1. монтаж окон на пластины.
2. способ на нагели (распакечивание).

Установка окон на пластины

Такой способ довольно простой и подходит для людей без особого опыта в строительстве. Применяется для небольших и средних окон. Окно крепится при помощи анкерных нержавеющих пластин 40x160x2 мм. В газобетоне закрепляется дюбелями с саморезами (6×60 мм).

Перед монтажом окна, нужно сделать утепленные внешние откосы толщиной 20 мм из ЭППС. Это уменьшить глубину промерзания откоса, что сместит точку росы наружу, избавив от лишнего конденсата и плесени.

Инструкция по установке большого окна на пластины:

1. В пластинах просверливается отверстие для дюбеля.
2. Пластины закрепляются к оконной раме двумя короткими саморезами.
3. Количество используемых пластин, обычно, составляет от 4 до 6 штук и более.
4. Окно устанавливается и выравнивается по уровню при помощи подставок.
5. Прижимаются пластины и по их отверстиям безударной дрелью высверливается отверстие под дюбель.
6. Закручиваются все дюбели и саморезы в них.
7. Пространство между рамой и стеной качественно заполняется монтажной пеной.

   Желательно, чтобы зазор составлял около сантиметра, для удобного заполнения пеной и экономного его расхода.

8. Лишняя пена срезается.
9. Далее устанавливается подоконник и внутренние откосы.

Если окно небольшое, пластины можно закрепить на обычные саморезы, без использования дюбелей, так как основную нагрузку будет держать именно монтажная пена.

А в данном видео вы узнаете от опытного самостройщика, как можно быстро и просто установить небольшие пластиковые окна в газобетонный дом. В представленном способе есть некоторые хитрости, которые сильно упрощают процесс монтажа.

Установка окон на нагеля (распакечивание)

Это метод крепления окон сложен тем, что перед монтажом раму нужно полностью разобрать, то есть, снять все створки. Далее производится выравнивание и фиксация через весь профиль длинными нержавеющими саморезами (металлическими нагелями). Расстояние между нагелями должно составлять около 40 см.

Способ распакечивания чаще всего применяют для установки крупногабаритных окон, площадь которых более 4 метров.

После установки профиля, вся оконная система собирается и регулируется заново.

Глубина установки окна в газобетонном доме

Если газобетонная стена не предполагает внешнее утепление, то обычно глубина установки окна составляет расстояние 1/3 от наружной плоскости стены. То есть, от 8 до 12 см от края проема до рамы и зависит от толщины.

• Стена толщиной 20 см – глубина 8 см.
• Стена толщиной 30 см – глубина – 10 см.
• Стена толщиной 40 см – глубина – 12 см.

Если газобетонная стена будет утепляться, то окна устанавливаются ближе к наружному краю проема, оставляя всего 3-5 см для последующего крепежа откосов и внешней облицовки.

Указанные отступы придуманы не с точки зрения визуального восприятия окон, а для защиты переплетов от конденсации и промерзания, ведь точку росы нужно смещать наружу рамы.

Когда ставить окна в газобетонный дом

При правильном проектировании газобетонного дома и качественном выполнении работ, установкой окон можно заниматься уже через два месяца после завершения строительства коробки дома.

Есть версия, что окна желательно ставить именно осенью, до сильных дождей и снега. Связано это с тем, что отсутствие окон создает максимальную вентиляцию в доме, и газобетон быстрее сохнет, а на зиму коробку дома лучше полностью закрыть от осадков.

Правила установки пластиковых окон в частный дом

1. Если установка проводится на пластины, то на стандартное окно нужно минимум пять пластин. Сверху и снизу по одной пластине, а с боков – по две.
2. Боковые пластины должны располагаться от углов рамы на расстоянии 20 см.
3. Если установка проводится на нагели, то расстояние между ними должно быть 40 см.
4. Наружные откосы нужно обязательно утеплять.
5. Лучший утеплитель для откосов – экструдированный пенополистирол (ЭППС) толщиной 20 мм.
6. Обязательно устанавливайте отливы под углом.
7. Когда устанавливаете отливы, обязательно учитывайте толщину будущего слоя утеплителя и штукатурки, если таковые планируются.
8. Максимальное количество окон рекомендуется с южной стороны дома.

Завершение работы и итоги

Расположение анкеров в зоне оконных и дверных проемов при облицовке газобетонных стен кирпичом: 1. Облицовочная стенка из кирпича. 2. Анкер.

Инструменты и материалы:

• гипсовая штукатурка;
• шпаклевка (вторичка);
• шпатель;
• нож.

После того как пена затвердеет, можно навешивать окна. На этом же этапе обязательно проверяется их работоспособность.

Спустя сутки можно начинать срезать излишки пены. Если это сделать раньше, то можно столкнуться с тем, что внутри она не затвердеет, из-за чего нож потом трудно отмывается. Поверхность покрывается грунтовкой.

На срезанные участки наносится гипсовая штукатурка таким образом, чтобы не оставалось изнутри ни одного паза. Есть 2 способа выравнивания:

Схема расположения точек крепления коробки оконного блока в стеновом проеме: 1- места постоянного крепления конструкции к стене.

1. Продолжение. Оформляется в виде продолжения стены с сильным заходом на раму. В плане качества оптимальный, но страдает внешний вид.
2. Срез. Формируется площадка, перпендикулярная раме. Если сделать неточно, то можно случайно оставить мостики холода.

На полное затвердевание базовому слою нужно 1-8 часов в зависимости от сезона и производителя. Вторичный слой служит финишным, поэтому наносить его нужно не толще чем 4 мм. Этот слой наносится широким шпателем, а потом им же удаляются все остатки после затвердевания. Удаление производится несильными режущими движениями вдоль стены.

Лишь после этого можно убрать остатки мусора, сложить полиэтилен и вынести его. Установка окон на газобетон обычно занимает на практике несколько часов, но с учетом ожидания (грунтовка, шпаклевка) уходит целый день.

От качества выполненной работы зависит не только внешний вид, но и гарантия защиты дома в холодные зимние вечера.
