Определение угла наклона вальмовой крыши: критерии выбора, оптимальные и минимальные значения

Расчет угла наклона крыши

Крыша – это один из важнейших элементов любого строения. Именно она надежно защищает здание от воздействия негативных факторов окружающей среды, от атмосферных осадков.

Разумеется, хорошая конструкция должна быть водонепроницаемой, обеспечивать качественный отвод атмосферных вод, а также обладать высокой устойчивостью к огню. Вместе с тем, крыша должна быть удобной для проведения ремонта в период ее эксплуатации.

Следует помнить, что именно от надежности и качества кровли вашего дома будет напрямую зависеть, сколько прослужит само здание. В настоящее время многие домовладельцы отдают предпочтение покатой крыше.

Надо сказать, у такой конструкции есть несколько очевидных преимуществ. Кроме того, следует правильно делать расчет угла наклона крыши.

Учёт снеговой и дождевой нагрузки

В умеренных климатических условиях оптимальными показателями для уклона кровли становятся параметры в пределах 25-45 градусов. При разработке кровли с учётом климатических факторов, учитываются такие факторы.

• Кровли с сильным уклоном более 50 градусов не склонны задерживать осадки и снежные покровы, такие крыши оптимальны для холодных и снежных регионов;
• При желании снизить градус ската, следует применять дополнительные меры: качественную гидроизоляцию, установку снегоудержателей для предотвращения лавинных спадов снега, обогрев кровли в сочетании с особой водосточной системой;
• В условиях обильных снегопадов следует усиливать стропильную систему.

Плюсы и минусы вальмовой крыши

Прежде чем начать любое строительство каждый захочет познакомиться с особенностями сооружаемой конструкции.

К основным преимуществам вальмовой крыши специалисты относят следующее:

• в конструкции отсутствуют вертикальные стороны. Такая особенность позволяет более надёжно противостоять давлению воздушных масс. Поэтому, если в вашей местности преобладают сильные ветра, то вальмовая крыша – это то, что вам нужно;
• сама конструкции стропильной системы делает кровлю довольно прочной и мало подверженной деформации. Но такое будет истинным, если расчёт вальмовой крыши сделан правильно;
• наличие четырёх скатов делает возможность создавать свесы по всему периметру дома, что позволяет более надёжно защитить стены от воздействий атмосферных осадков;
• обладает привлекательным внешним видом.

Последнее обстоятельство может существенно помочь, если Вы решили встроить мансардный этаж в уже эксплуатируемое здание. В этом случае вальмовая крыша зрительно уменьшит высоту дома, что улучшит его эстетический вид.

Но и такая конструкции не лишена своих недостатков. В первую очередь, как уже говорилось выше, это довольно сложное устройство. Возвести такой кров, может быть под силу только при наличии определенных навыков. К тому же большое количество материалов увеличивает стоимость строительства объекта.

Еще одним недостатком вальмовой крыши является то, что скаты по всему периметру дома будут отнимать много свободного пространства. Такое обстоятельство может помешать постройки большой комнаты на мансардном этаже.

Выбор уклона в зависимости от климата ↑

Угол ската крыши зависит не только от ее дизайна и особенностей фасада дома, от выбранного кровельного материала, но и от других факторов. Необходимо, прежде всего, учитывать климатические условия местности, где возводится здание. Там, где количество выпадающих в зимнее время осадков велико, предпочтительнее большой угол наклона крыши (в пределах 45-60 градусов): это способствует лучшему сходу снега, а значит снижению нагрузки на кровлю. Также становится менее вероятным оледенение поверхности перекрытия из-за уплотнения снежных покровов.

Если здание возводится там, где преобладает погода с сильными ветрами, желательно выбирать минимальный угол ската крыши для снижения парусности конструкции. В противном случае конструкции грозит быстрое разрушение. Чаще всего диапазон наклона в данном случае – 9-20 градусов.

Но в основном оптимальный угол ската крыши выбирается в средних значениях, то есть от 20 до 45 градусов. Он является подходящим практически для любого вида кровельного материала, к примеру, для очень популярных сегодня профнастила или металлочерепицы.

В местности с теплым климатом, где солнечных дней гораздо больше, чем пасмурных, более приемлемыми будут плоские крыши: их площадь меньше, чем у конструкций других видов, а значит нагревание от солнечных лучей будет происходить в меньшей степени. Но и такая конструкция не должна быть абсолютно горизонтальной: уклон плоской кровли должен быть, как минимум, в пределах 3-5 градусов. Минимальный уклон плоской кровли обеспечит нормальный сход дождевой и талой влаги.

Соединение оклада с кровлей

Для герметичного соединения мансардного окна с кровельным материалом предназначена специальная конструкция – оклад, являющийся по сути системой водоотвода. Его изготавливают из алюминия с защитным покрытием для гладких и для профилированных кровельных материалов. Кровлю нужно подводить не вплотную к окну, а оставляя зазор для стекания воды.

Для крыш с малым углом наклона (менее 15°) установка мансардных окон не рекомендуется, но если окно необходимо, используют специальные оклады, увеличивающие угол наклона окна относительно ската крыши на 7°, тем самым решая проблемы и с установкой, и с обзорностью. Кроме того, можно использовать специальные решения – зенитные фонари, которые изначально предназначены для установки в крыши с малым уклоном (от 0 до 15°).

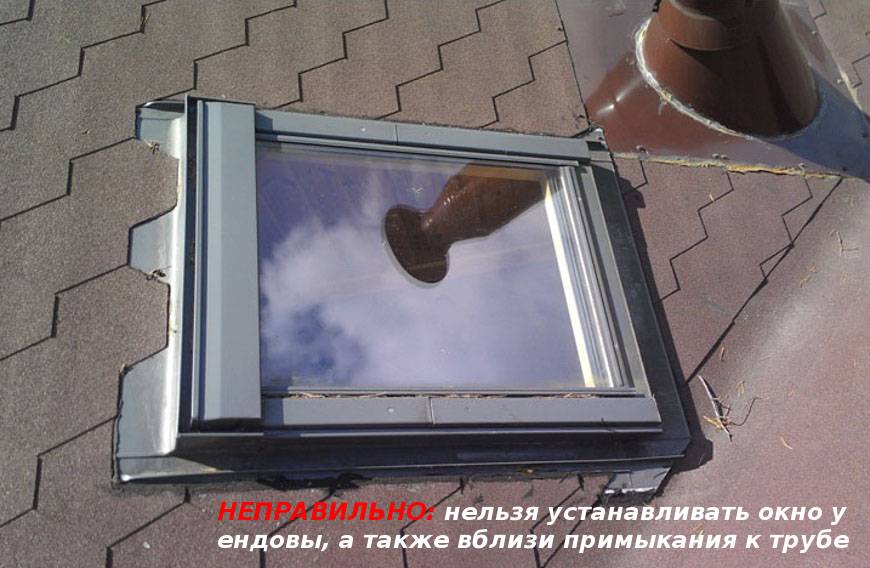

Не рекомендуется монтировать окно у ендовы, а также вблизи примыканий с стене или к трубе из-за скопления в подобных местах большого объема снега зимой и падения сосулек при оттепелях.

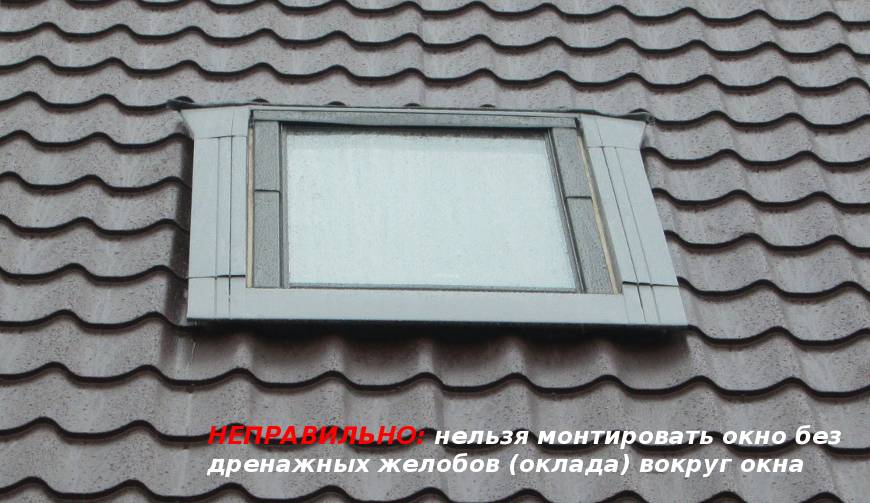

По наружному периметру рамы оконной коробки должен быть смонтирован гидроизоляционный фартук для предотвращения попадания дождевой воды или конденсата в кровельную конструкцию. От нижнего края рамы оконной коробки до кровельного материала необходимо оставить 8–10 см, чтобы выполнить качественный нахлест фартука.

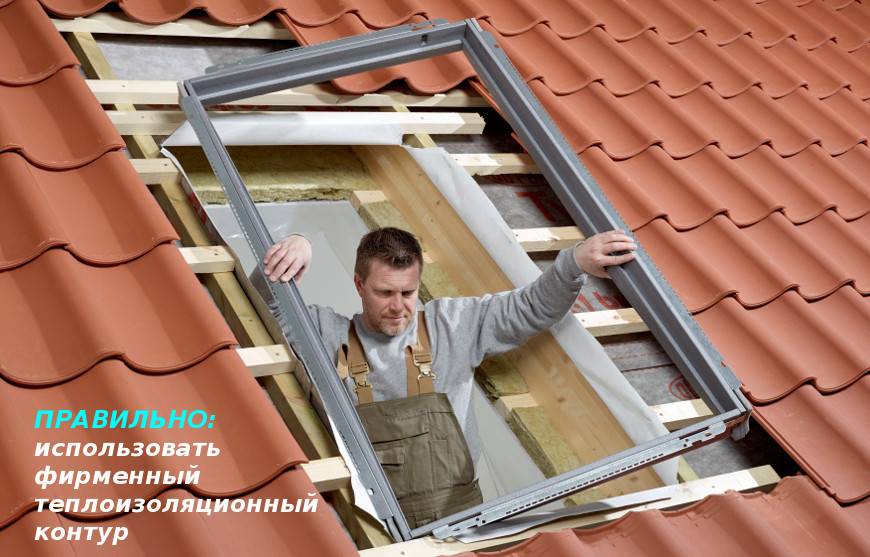

Для монтажа утеплителя по контуру рамы расстояние от оконной рамы до стропильной балки должно составлять 20–30 мм с каждой стороны. Если расстояние между стропилами больше или меньше требуемого, необходимо сделать подгонку конструкции в месте установки окна.

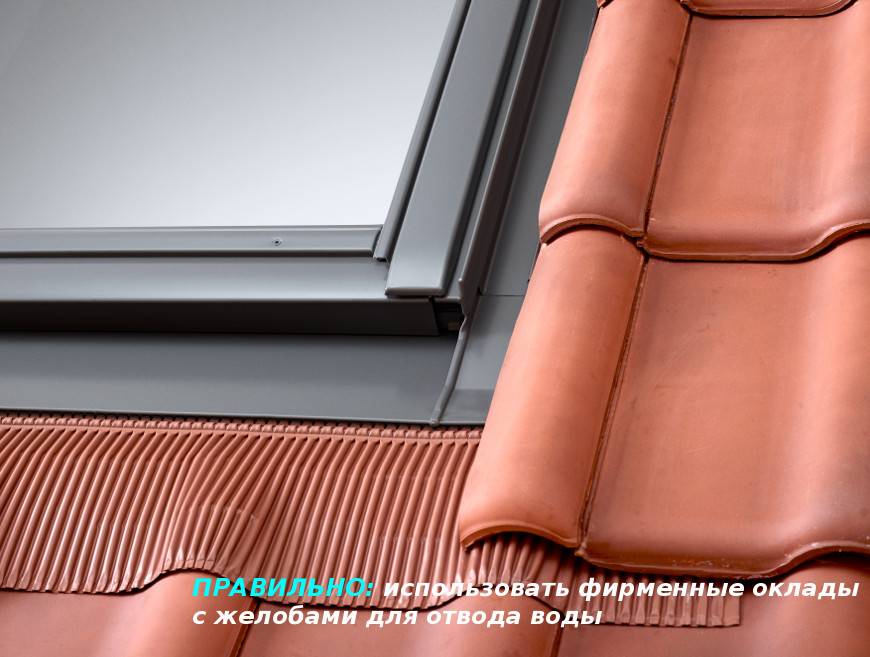

При установке комбинации окон между соседними рамами укладывают желоба для отвода воды, герметично соединяя их с рамами и защищая от попадания мусора.

При монтаже мансардных окон не следует применять монтажную пену или герметики. Эти материалы не подходят для кровельных работ.

Особенности расчета двускатной кровли ↑

Двускатная кровля является наиболее удачной и распространенной конструкцией. Причин тому несколько: высокая надежность, относительная простота, дешевизна конструкции. При сооружении кровли далеко не все правильно выбирают оптимальный угол наклона двухскатной крыши.

Нельзя уменьшать его до значений, меньших 25 градусов: осадки будут хуже удаляться с крыши, и в подкровельном пространстве может появиться сырость. Делать его большим 60 градусов также не рекомендуется: сильный порыв вера может разрушить кровлю. Крыша не обязательно должна иметь симметричные скаты: если ориентировать строение более пологим скатом в южную сторону – крыша будет лучше сохнуть после дождя.

Минимальный угол наклона скатов

Согласно требованиям СНиП, если длина ската составляет 6 метров, минимально допустимый угол уклона кровли из металлочерепицы – 14 градусов. Данный параметр рассчитан на основании средних показателей прочности материала, его способности противостоять высоким нагрузкам

Однако при проектировании кровельной системы следует обратить внимание на рекомендации производителя выбранного кровельного материала

В большинстве случаев производители указывают, что минимальный уклон для металлочерепицы должен составлять 12 градусов. Некоторые компании выпускают материал, пригодный для монтажа на крышах с уклоном скатов в 11 градусов. Изменение данного параметра в меньшую сторону стало возможным за счет улучшения технических характеристик ряда моделей металлочерепицы: она обладает повышенной жесткостью и снабжена более гладким и скользким покрытием.

Стоит отметить, что металлочерепичную кровлю с минимальным углом наклона можно использовать лишь в определенных климатических условиях, то есть, в регионах, где не выпадает большого количества дождя и снега. Малый угол уклона позволяет крыше прекрасно противостоять ветровым нагрузкам, но значительно увеличивает снеговые нагрузки, так как снег не скатывается под собственным весом.

Кровля из металлочерепицы с минимальным углом наклона более всего актуальна в местности, для которой характерно большое количество солнечных дней в году. Такая крыша имеет меньшую площадь, за счет чего греется значительно меньше, а это благоприятно сказывается на микроклимате внутри дома. Минимальный угол наклона дает возможность сэкономить средства на материалах для возведения стропильной системы и укладке кровельного пирога, так как их требуется меньше, чем при строительстве более крутой крыши.

Если уклон для металлочерепицы будет составлять меньше указанного производителем, это приведет к тому, что кровельное покрытие не сможет обеспечить надежную защиту здания от влаги. Помимо этого, в регионах с сильными снегопадами возникает риск обрушения такой металлочерепичной крыши.

Выбор оптимального наклона крыши

Чем больше угол ската, тем больше общая площадь поверхности крыши. Кровля с более крутыми скатами не удерживает снег и воду на своей поверхности, осадки эффективно скатываются вниз. Но у высокой крыши увеличивается парусность, кроме того, при ее строительстве требуется затратить большее количество материала для стропильной системы и кровли.

Необходимо принять во внимание, что из-за повышенной парусности высоких крыш, металлочерепичные кровли с большим углом наклона не рекомендуется строить в регионах с сильными ветрами, так как они могут не выдержать механической нагрузки

Уклон крыши из металлочерепицы влияет на ее способность противостоять нагрузкам. Для увеличения прочности кровли с небольшим наклоном может понадобиться более частая обрешетка, которая не только усилит стропильную систему, но и повысит надежность кровельного покрытия.

Несмотря на то, что не существует определенных ограничений в использовании металлочерепицы для остроконечных крыш, данный материал не очень подходит для покрытия таких кровель. Если угол ската превышает 45 градусов, листы металлочерепицы могут сползать вниз под собственным весом. Чтобы избежать этого, при монтаже листов необходимо предусмотреть дополнительные точки крепления материала к обрешетке.

Основываясь на результатах испытаний, проделанных производителями металлочерепицы и многолетнем опыте строителей, можно сказать, что оптимальный угол уклона крыши с данным покрытием составляет 22 градуса. С такой кровли быстро стекает вода, на ней не задерживается, накапливаясь до большой толщины, слой снега. Кровельная система с углом наклона в 22 градуса достаточно экономична в монтаже и при этом прочна и прекрасно выдерживает высокие ветровые нагрузки.

Расчет оптимального угла наклона кровли – это в определенной степени поиск компромиссного решения, в котором будет учтена прочность кровельной конструкции, а также ее соответствие архитектурному облику сооружения.

Расчёт элементов вальмовой крыши

Если угол наклона скатов известен, известны размеры постройки, то можно легко определить длину стропил. К примеру, расчёт стропил трапециевидного ската. Вводные данные:

• угол наклона 30°;
• ширина дома – 6 м.

В сечении центральные стропила являются гипотенузой прямоугольного треугольника, в котором нижний катет – это ширина строения, боковой – высота крыши от основания до конька. Первое значение задано. Чтобы рассчитать длину гипотенузы (стропильной ноги), надо длину нижнего катета разделить на sin30°. А числовое значение равно – 0,5. Если подставить все значения в формулу, то получится следующее:

L=b/sin30°=6 /0,5=12 м. Это и есть длина центральных стропил вальмовой крыши при угле наклона в 30°.

Размер длины угловых стропильных ног зависит от высоты крова и расстояние от угла дома до проекции конца конькового прогона на основание (перекрытие). Зависит последний параметр от длины самого конькового бруса. Чем он больше, тем меньше этот размер. И наоборот. Сам расчёт производится по той же формуле, что и центральные ноги.

Определившись с длиною угловых стропил, можно рассчитать длину вальмовых ног. Единственный момент – это тот факт, что стропила вальмового ската не имеют одинаковую длину. Они опираются по угловые ноги, которые сами располагаются под наклоном. И чем ближе к коньку, тем длиннее стропила вальмы. Поэтому каждый элемент придётся подсчитывать по отдельности.

Расчёт стропильной системы

Стропильная система – основа кровли. Поэтому к её расчёту надо подходить с особым вниманием. Основной показатель, кроме ранее рассчитанной длины стропильных ног, шаг установки, то есть расстояние между элементами

Обычно этот параметр варьируется в диапазоне 60–100 см. Поэтому расчёт начинается с приблизительного выбора шага установки.

Покажем это на примере. Выбирается шаг монтажа, равный 80 см. Если длина конькового прогона равна 12 м, то количество стропильных ног рассчитывается так:

12:0,8+1= 16 штук. Единица – это ещё одна стропильная нога, которая устанавливается с одного края, завершая систему. Теперь надо довести шаг установки до фактического параметра: 12:16=0,75 м или 75 см.

Расчёт угла наклона

Необходимо добавить, что угол наклона учитывается не только по типу кровельного материала. Тем более это соотношение определяет минимальное значение уклона. Многое зависит от двух нагрузок: снеговой и ветровой. Оба параметра выбираются из расчёта расположения строящегося объекта.

Эти данные не являются секретом, их можно найти в свободном доступе в интернете. Они представлены как табличными значениями, так и графическими (на карте страны обозначены зоны с определёнными нагрузками). Чем больше нагрузка снеговая, тем рекомендуется сделать вальмовую крышу круче. И, наоборот, чем сильнее ветровая нагрузка, тем кровля должна иметь меньший угол наклона.

• чем больше устанавливается стропильных ног при средних нагрузках, можно использовать стропила небольшого сечения, к примеру, 50х100 мм;
• если нагрузки увеличиваются, то можно увеличить количество элементов стропильной системы, или увеличить сечение стропил, к примеру, 50х200 мм;
• если увеличить угол наклона, снизив снеговые нагрузки, можно уменьшить количество стропил в конструкции крыши или уменьшить их сечение.

В общем, подгоняя параметры друг под друга, можно немного сэкономить на приобретении пиломатериала. Хотя специалисты утверждают, что на кровельной конструкции экономить нельзя. Особенно, учитывая площадь кровли. Здесь необходимо учитывать ширину пролёта здания. Если она превышает 12 м, то есть расстояние от стен дома до конька более 6 м, тогда под стропильные ноги необходимо установить опорные стойки.

Расчет угла наклона ↑

Конструкция должна отвечать таким требованиям: быть достаточно прочной, обеспечивать надежную защиту от атмосферных осадков, обладать хорошей термо- и звукоизоляцией

Важно также, чтобы был доступ для ремонта и эксплуатационного обслуживания. Как рассчитать угол наклона крыши, чтобы выполнялись все эти условия? Специалисты рекомендуют применять простые варианты ее устройства, к которым относятся односкатные, двускатные, вальмовые (и полувальмовые), мансардные

Односкатные наиболее удобны для веранд, пристроек и хозяйственных строений. Принцип создания односкатной – такой же, что и других видов: выполняется монтаж стропил, обрешетки, после чего – укладка кровельного материала. Последнее играет решающую роль: для профнастила требуется угол от 8-11 градусов (лучше делать 20), для металлочерепицы – минимум 25, для шифера и фальцевой кровли – 35 градусов.

Если климатические условия позволяют, лучше делать кровлю с уклоном в 45 градусов: это позволит пренебречь расчетами, связанными с массой снега. Это практически идеальная односкатная крыша: угол наклона не затруднит ее монтаж и облегчит обслуживание (снег не будет накапливаться на ее поверхности). Но в данном случае придется усилить стропила и обрешетку, так как давление ветра на конструкцию увеличивается в 5 раз. Следует также учитывать, что это потребует больших расходов на материалы – примерно в 1,5 раза.

Как видно из графика, каждому наклону соответствует определенная группа кровельных гидроизоляционных материалов. Всего их – 11, при этом наклонные линии соответствуют углу наклона ската. Жирной линией обозначается, как относится высота конька к ½ ее заложения. Видно, что отрезок h равен половине горизонтального отрезка, обозначенного дробью ½. Цифры в вершинах полукруглых шкал соответствуют углу наклона (в градусах), вертикальная шкала тоже обозначает в процентах. Выбирая какую-либо конфигурацию крыши, следует придерживаться данных рекомендаций и приобретать подходящие для облюбованного варианта кровельные материалы.

Для того чтобы было ясно, как производится расчет угла наклона крыши, приведем пример вычисления наименьшего угла уклона перекрытия с гидроизоляцией из черепицы. На графике находим полукруглую кривую, соответствующую данному покрытию: это будет кривая, обозначенная цифрой 2. Отслеживая ее до места пересечения с вертикальной шкалой, обнаруживаем, что минимальный уклон такой кровли равен 50%.

Учитывая тот факт, что уклон ската – это отношение высоты конька к ½ его заложения, вычисляем уклон. То есть, при высоте конька h = 4 м и заложении, равном L = 15 м, уклон будет определяться, как h:(L/2) = 4:(15/2) = 0,53. Для отображения в процентах умножаем полученный результат на 100 и получаем 53%. Такое значение этого параметра гарантирует хорошее отведение дождевой воды. Минимальный уклон в ендове – 1%.

Виды кровельных конструкций ↑

Хозяйственные и подсобные сооружения часто возводятся с односкатной крышей: она просто монтируется и не требует больших затрат. По сути, такая постройка имеет разной высоты стены с уложенным на них перекрытием. Наклон перекрытия выбирается в пределах 9-25 градусов, что хорошо подходит для профнастила и металлочерепицы. Такая конструкция требует устройства вентиляции подкровельного пространства.

Но наиболее популярной является двускатная: две плоскости, расположенные под наклоном, соединяются по линии конька. Другие (торцевые) плоскости являются вертикальными и называются фронтонами. В них могут быть двери для выхода на балкон или наружную лестницу.

Вальмовые перекрытия, наиболее популярными представителями которых являются четырехскатные, эстетически очень привлекательны. В таких случаях, особенно у более сложных конструкций, наклоны могут быть любыми: это зависит от выбранного дизайна и личных предпочтений застройщиков. Достоинство вальмовых крыш – в отсутствии ограничений на использование кровельного материала.

Вариант вальмовой конструкции – мансардная: чердачное помещение используется как жилое, поэтому требования к утеплению очень высоки. Свободное пространство под перекрытием образуется за счет высокого угла наклона всех скатов, в которых следует предусмотреть наличие мансардных окон.

Шаг стропил: правильный расчет

Значение расстояния, которое образуется между двумя стропилами называется шагом. Большая часть конструкций сделана таким образом, что шаг равен 1 м. Установлено и минимально допустимое значение такого параметра, равное 60 см.

Процесс расчета расстояния между стропилами выглядит следующим образом:

1. Изначально нужно выбрать ориентировочно предполагаемый шаг стропильной системы. Отталкиваться можно от вышеуказанных значений, т.е. расстояние равно 1 м.
2. Следующее значение, которое понадобится – это длина конька (ската).
3. После этого, длина стропила разделяется на ориентировочно выбранное значение шага. Полученный результат округляется до большего значения, после чего увеличивается на 1.
4. Последнее при расчете – это деление общей длины ската на значение из предыдущего пункта. Это и будет необходимое расстояние, которое нужно соблюдать в процессе установки стропильной системы .

На примере можно рассмотреть конструкцию. длина ската которого равна 12 м, а ориентировочно выбранное расстояние шага – 0,8 м:

1. 12 / 0,8 = 15. Если число в расчете получилось нецелым, то его следует округлить до ближайшего целого значения.
2. 15 + 1 = 16. Прибавка на единицу для более точных расчетов количества ног в конструкции.
3. 12 / 16 = 0,75 м. Это значение будет оптимальным расстоянием шага для стропильной конструкции.

Кровельные нагрузки

Нагрузки, воздействующие на кровлю, то есть давление снега и ветра, вычисляют с целью определить, сколько и каких по сечению стропил понадобится для создания устойчивого каркаса.

Снеговая нагрузка

Для определения давления снега используют формулу S=µ·S_g, где S — искомая величина снеговой нагрузки (в кг/м²), µ – коэффициент, который определяется степенью наклона ската, а S_g — нормативная снеговая нагрузка (в кг/м²). Величина S_g указывается на специальной карте и зависит от местности.

Всю территорию России делят на 8 снеговых регионов, для каждого из которых характерен свой уровень снега

Вычисление снеговой нагрузки производят следующим образом:

1. Используя геометрическую формулу tg a = a/b (тангенс угла в прямоугольном треугольнике равен отношению противолежащего катета к прилежащему), высоту кровли делят на половину ширины наружной стены дома. Значение угла в градусах берут из специальной таблицы, приведённой в конце этого раздела.
2. Вычисляют коэффициент µ:
   • если угол наклона кровли α не превышает 30o, его принимают равным 1;
   • на крутых крышах с уклоном более 60o снеговую нагрузку не учитывают вообще, т. е. µ = 0;
   • при 30o ≤ α ≤ 60o применяют формулу µ = 0,033 · (α–36o).
3. Нормативную снеговую нагрузку находят на карте приложения №5 СНиП2.01.07–85 «Нагрузки и воздействия» или в таблице (см. ниже). Для каждого снегового района, а всего их 8, характерен свой показатель, выраженный в кПа или кг/м². Например, у Москвы, находящейся в третьей зоне, он составляет 180 кг/м².

Таблица: снеговые районы России

Снеговые районы РФ	1	2	3	4	5	6	7	8
S, кПа (кг/м2)	0,8 (80)	1,2 (120)	1,8 (180)	2,4 (240)	3,2 (320)	4,0 (400)	4,8 (480)	5,6 (560)

Предлагаем рассчитать снеговую нагрузку на практике. Предположим, что строится дом в Калининграде размерами 7х10 м и высотой конька 2,5 м. Тогда потребуется сделать следующие вычисления:

1. Найти на карте нормативную снеговую нагрузку для Калининграда (вторая зона, 120 кг/м²).
2. Разделить половину ширины стены на высоту конька: 2,5/3,5 = 0,714.
3. Из таблицы найти угол наклона по его тангенсу. В нашем случае это 36°.
4. Определить коэффициент µ: 0,033 · (60–36) = 0,79.
5. Найти искомую величину снеговой нагрузки S = 120 · 0,79 = 94,8 кг/м².

Таблица: определение угла по его тангенсу

tg α	α
0,27	15°
0,36	20°
0,47	25°
0,58	30°
0,7	35°
0,84	40°
1	45°
1,2	50°
1,4	55°
1,73	60°
2,14	65°

Ветровая нагрузка

Как обозначено в СНиП 2.01.07–85 «Нагрузки и воздействия», ветровое давление на кровлю рассчитывается по формуле W_m = W_o · K · C, где W_o — это нормативное значение ветрового давления, указанное на специальной карте, K — коэффициент, на который влияет изменение ветровой нагрузки по высоте, а C — специальный аэродинамический коэффициент.

В зависимости от ветровой нагрузки территория России условно разбивается на 8 регионов

Таблица: ветровые нагрузки в России по регионам

Ветровые районы РФ	1а	1	2	3	4	5	6	7
Wo, кПа (кгс/м2)	0,17 (17)	0,23(23)	0,30 (30)	0,38 (38)	0,48 (48)	0,60 (60)	0,73 (73)	0,85 (85)

Для наглядности попробуем определить ветровую нагрузку на кровлю дома в деревне Бабенки Ивановской области России. При условии, что высота конька от земли равна 6 м, угол наклона кровли — 36°, вычисления получатся следующими:

1. W_o = 30 кг/м², так как местность принадлежит второму ветровому району, что указано на карте приложения СНиП и в приведённой выше таблице.
2. K = 1, поскольку все строения в этой области ниже 10 м (см. таблицу значений коэффициента K).
3. W_m = 30 · 0,8 = 24 кг/м².

Таблица: значение коэффициента K для расчёта ветровой нагрузки

Высота дома	Открытая местность	Закрытая местность с преградами выше 10 м	Городские районы, где дома имеют высоту более 20 м
до 5м	0,75	0,5	0,4
5–10м	1,0	0,65	0,4
10–20м	1,25	0,85	0,53

Преимущество вальмовой конструкции

Одним из ключевых преимуществ вальмовых конструкций, можно назвать отсутствие обустройства фронтонов и соответствующих сложных переходов в карнизах крыш. Карниз получается сплошной на одной линии горизонта.

Также как присутствует горизонтальный конек, но перпендикулярные скаты всегда находятся под разными углами. Это отличает ее от крыши шатрового типа, где все скаты имеют одинаковый угол наклона. В остальном конструктив вальмовой крыши не зависимо от эксплуатационного назначения, состоит из классических элементов: кровельные фермы, скаты, мауэрлат, коньковый прогон и выносные элементы карнизов.
