Тоннельная опалубка – особенности, достоинства и недостатки

Материалы

Для опалубки фундамента берут разные стройматериалы. Они влияют на качество основания здания и скорость его возведения. Также они определяют возможность повторного использования бетонной формы.

Съемную опалубку для фундамента разбирают, когда плотность бетона достигает 50%. Обычно ее используют многократно. Количество заливок, выдерживаемых комплектом щитов, зависит от характеристик стройматериала, из которого они изготовлены. Самодельные конструкции хорошо выполняют свою функцию от 3 до 8 раз. Опалубка промышленного изготовления не теряет своей прочности после нескольких десятков заливок.

Несъемную конструкцию после твердения бетонного раствора не демонтируют. Она превращается в часть основания. Применение подобных моделей в строительстве началось несколько лет назад. Материалом для производства деталей является экструдированный пенополистирол.

На заметку!Альтернативным материалом для производства не демонтируемой конструкции становятся бетонные блоки с пустотами внутри. Они бывают угловыми, радиусными, стеновыми. Каждая деталь состоит из двух или трех стенок, скрепленных между собой перемычками. Их соединяют попарно замками. Чтобы сделать основание прочным и жестким в бетонный раствор закладывают арматуру.

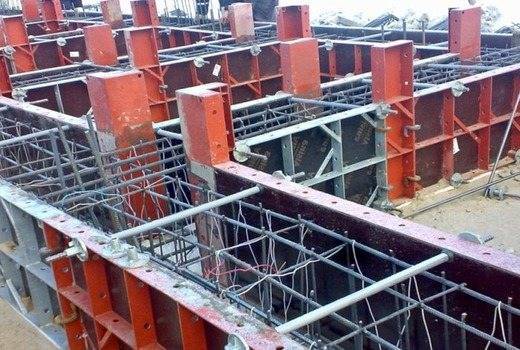

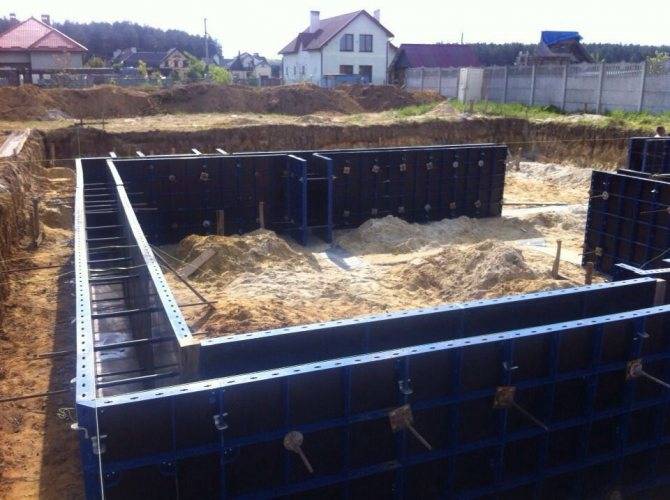

Металлическая

Такая конструкция универсальна. Она подходит для опалубки монолитного строительства и возведения основания под частный дом. Конструкцию собирают из металлических листов толщиной 1-2 мм. Такую форму применяют при создании основания ленточного или плитного типа. Чтобы повысить жесткость, арматуру приваривают сразу к листам опалубки. При необходимости металлические листы изгибают, чтобы придать им нужную форму. Главным недостатком металлического варианта является большая цена.

Железобетонная

Здесь для устройства формы основания применяют бетонные плиты. Он получается неразборным. Когда конструкцию сооружают из деталей большой толщины, расход цементного раствора уменьшается. Показатели прочности основания и другие важные характеристики не ухудшаются. Монтаж бетонных плит невозможен без привлечения строительного крана из-за их большого веса.

Из пенополистирола

Форма блоков бывает разной. Из них собирают опалубку будущего основания, как из деталей конструктора. Их соединяют между собой металлическими шпильками либо замками. Такая конструкция удобна тем, что она одновременно обеспечивает гидро- и теплоизоляцию основания. Пенополистирольные блоки дорогие, но они сокращают время на возведение фундамента здания и упрощают последующую отделку.

Из дерева

Проще всего сделать опалубку для фундамента своими руками из деревянных досок либо из листовой фанеры. Эти стройматериалы всегда есть в продаже и недорогие. Для установки фундаментной формы не нужны сложные инструменты либо строительная техника. Но иногда самодельная конструкция нуждается в усилении из-за разного размера деревянных щитов.

Подручные материалы

Для заливки фундамента под небольшой частный дом или летнюю беседку форму собирают из любых подходящих материалов. Подходит шифер, профилированный лист и другие предметы. Из них делают сплошную конструкцию без просветов. Единственным достоинством такой разборной опалубки является ее низкая цена.

К недостаткам применения подручных материалов относят:

• сложный монтаж;
• высокую вероятность протечек;
• низкую несущую способность;
• необходимость установки дополнительных опор.

На что обратить внимание

При выборе оптимального типа конструкции внимание уделяется самому материалу опалубки. Если речь идет о фундаменте, то толщина стены не является таким принципиальным параметром, так как в цокольном этаже редко кто-то борется за сантиметры лишнего пространства. Исходя из конкретных материалов, стоит выделить следующие нюансы:

Исходя из конкретных материалов, стоит выделить следующие нюансы:

• Пенопластовую опалубку чаще всего используют для капитальных построек, предполагающих большие нагрузки на основание. При необходимости (и если позволяют финансы) таким же методом можно возвести стены дома и перемычки.
• Арболитовые конструкции используют только для фундамента.
• Стекломагнезит позволяет создавать довольно тонкие, но прочные стены, поэтому он подходит для перемычек и других элементов строения. После завершения строительных работ внешне такие стены будет не отличить от гипсокартонных, только с более высокими показателями прочности и звукоизоляции.
• Экструдированный полистирол позволяет создавать гибкие конструкции, поэтому он лучше всего подходит для создания сложных форм.

Также перед обустройством подобных опалубочных конструкций стоит обратить внимание на другие особенности

Виды металлической опалубки

Изготовление металлической опалубки подразумевает выпуск конструкций нескольких типов, выбор которых зависит от проектного задания и предстоящих строительных объемов. В большинстве случаев пользуются тремя наиболее популярными вариантами.

Балочно-ригельный

Отличное решение для строительства сборно-монолитной либо монолитной конструкции перекрытий, фундаментов, колонн, стен несущего типа.

Балочно-ригельная технология позволяет заливать сложные конструкции с определенными значениями кривизны изгибов. Оборудование популярно для строительства объектов с элементами архитектурных украшений.

Опалубка отличается небольшой массой, монтируется довольно просто, разбирается быстро. Есть возможность многократного использования без дополнительной очистки щитов между циклами. Основное достоинство – может применяться комплексно с другими опалубочными системами.

Крупнощитовой

Щиты отличаются большими размерами. Конструкция сборная, усилена ребрами жесткости по вертикали и по горизонтали.

Основная задача применения – сформировать крупные и высокие конструкции вертикального типа. Крупнощитовую опалубку выставляют для бетонирования стен, потому что конструкция способна выдержать существенные нагрузочные воздействия, создаваемые бетоном. Применяя доборные элементы, появляется возможность сформировать длинную и высокую конструкцию.

Переставной крупнощитовой опалубкой пользуются профессиональные строители, потому что монтаж и демонтаж системы требует привлечения специальной техники.

Основу комплект составляют крупные щиты, соединяемые друг с другом специальными креплениями. При установке используются домкраты, помогающие регулировать положение каждого щита.

Мелкощитовой

Опалубочный комплект состоит из:

• щитов, непосредственно контактирующих с бетонным раствором;
• поддерживающих элементов, фиксирующих щиты в необходимых положениях;
• креплений.

Мелкощитовая опалубочная система позволяет отливать конструкции пятнадцатиметровой высоты. Ее часто применяют при устройстве фундамента, потому что после затвердевания бетона щиты легко снимаются и используются на очередном участке.

Одно из достоинств такой опалубки – ее универсальность. Систему можно использовать не только для строительства жилых объектов, но и для возведения хозяйственных построек.

Отдельно отмечается высокий экономический эффект – опалубка используется многократно, полностью окупая собственные затраты и помогая быстро начать извлекать прибыль.

Монтаж опалубки

Монтаж любой съемной опалубки происходит поэтапно и выглядит следующим образом:

1. Подготовка поверхности. Опалубка устанавливается только на абсолютно ровном основании, чтобы исключить вероятность крена и появления трещин.
2. Размещение основы опалубки между распорками, после чего, при условии правильного выполнения работы, конструкция не изменит своего положения в процессе работы. На этом этапе нужно строго проверить соответствие полученной формы заданным параметрам и при необходимости исправить недочеты.
3. Если стоит цель обустроить гидроизоляцию или произвести армирование монолита из бетона, нужно поместить все необходимые строительные составляющие прямо в установленную опалубку и затем залить всё бетоном, оставив его до затвердевания.
4. Установка стяжек по верхнему краю, объединение подмостей и контроль замеров.

Хотя установка выбранной опалубки проводится в общем виде именно так, как для каждого ее конкретного типа предусмотрена индивидуальная схема. Предоставляется она вместе с ее комплектом. Выделяют и такие разновидности опалубки, которые различаются не по материалу, а по назначению:

• Мелкощитовая. Имеет вес до 50 кг и высоту 1-2,5 м. Это универсальная опалубка, которая актуальна для формирования разных бетонных элементов строений (в идеале – небольших).
• Крупнощитовая. Имеет высоту до 3,3 м и монтируется с подъемной техникой. Она предназначена для длинных стен и при возведении всей конструкции на высоту только одного ряда.
• Блочная. Автономные блоки для обустройства наружных или внутренних монолитных бетонных стен. Их переставляют по периметру здания.
• Скользящая. Опалубка для возведения стен в сооружениях башенного типа. Формы передвигаются поэтапно вверх после застывания каждого предыдущего элемента.

Но, несмотря на все различия в конструкциях и материалах опалубки, а также способах ее монтирования на строительных объектах, есть объединяющее для всех случаев правило. Опалубочные системы должны быть прочно зафиксированы, а ее детали должны максимально плотно состыковываться, а сами стенки – не деформироваться под высоким давлением массы залитого в форму бетона и обладать адгезионными свойствами.

Видео Как собрать опалубку стен Видео Монтаж алюминиевой опалубки стен

Особенности опалубки

По своему устройству тоннельная опалубочная система напоминает обычные конструкции съемного типа. Роль несущего элементы отводится обвязочному контуру, для изготовления которого применяются черный металл и сварочный аппарат. Правда, палубу из фанерных листов заменили металлические аналоги, толщина которых варьируется в пределах 3 – 4 мм.

Элемент опалубочной конструкции исполнен аналогичным способом, но контур обвязки усилен не простыми ребрами для дополнительной жесткости, как в обычной конструкции для отливки стен, а стальными балками, после заливки бетонного раствора полностью принимающими на себя нагрузочные воздействия статистического и динамического характера.

Разделяют следующие виды тоннельной опалубки:

• односекционная – туннель с полным сечением, состоит из пары стенок и перекрытия;
• двухсекционная – любая секция своей формой напоминает букву Г (имеет стену и половину перекрытия).

Опалубка тоннельного типа бывает скользящей. Как только залитый бетон схватится, собранный модуль передвигается вдоль осевой линии, чтобы залить раствором очередной участок. Применение туннельной опалубки при монолитном строительстве подразумевает использование специальных смазывающих составов, минимизирующих сцепляемость бетонной поверхности с металлом, что в определенной степени облегчает выполнение распалубки или перемещение конструкции на новый участок. Кроме этого, использование смазки повышает качественные характеристики конструкций, возведенных из железобетона.

Туннельная опалубка съемного типа, используется многократно. Оборачиваемость одного комплекта достигает восьмисот циклов, если за элементами конструкции организован соответствующий уход и своевременно выполняется текущий ремонт.

Объясняется это тем, что есть возможность опалубочную систему данного типа нагревать тепловыми установками, работающими автономно или от промышленной сети. Конструкция замкнутого типа минимизирует тепловые потери, железо нагревается оперативно, передавая свое тепло залитому бетонному раствору.

Правда, для тоннельной опалубки предусмотрены определенные ограничения – ей возможно заливать перекрытия высотой до двух с половиной метров. Если предстоит работа на большей высоте, систему усиливают обвязочными элементами, что влечет за собой рост массы конструкции, осложняя рабочий процесс. Если не выполнить это требование, жесткость и устойчивость системы не будут отвечать необходимым проектным требованиям.

Применение туннельной опалубки

Прежде всего следует определить, что такое туннельная опалубка. Фактически это модульно-щитовая оснастка, которая дает возможность за один цикл заливки бетонной смеси формировать монолитную конструкцию, состоящую из стен и перекрытия. Эта технология изначально применялась при возведении тоннелей, в том числе арочных. Именно поэтому за ней закрепилось такое название.

Сегодня тоннельная опалубка применяется не только при реализации вышеуказанных проектов. Она успешно используется для строительства типовых зданий, в том числе многоэтажных, характерной особенностью которых является минимальное количество технологических проемов – дверных, оконных и прочих. Особой популярностью технология туннельной опалубки пользуется при возведении зданий, где присутствует большое количество длинных пролетов или коридоров.

Общие особенности монтажа опалубочных систем

Современные производители производят огромное количество типов опалубочных систем из металла, отличающихся друг от друга крепежными приспособлениями и особенностями установки. Второе название таких технологий – инвентарная опалубка.

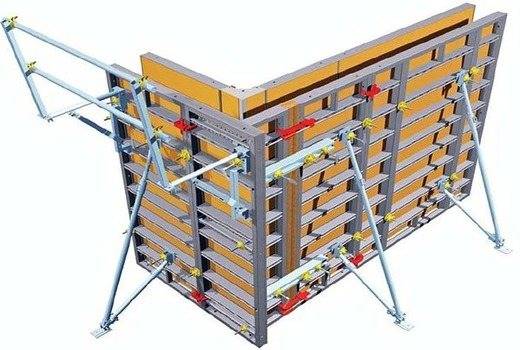

Металлическая опалубка собирается из отдельных щитов

Оптимальный вид следует выбирать в зависимости от назначения и конструктивных характеристик возводимых элементов: фундамент, стена, перекрытие и т.д. Как правило, в комплект опалубок входят следующие элементы:

• ряд щитов;
• крепежные приспособления;
• удерживающие и дополнительные устройства.

Готовый комплект должен позволить возвести сооружение в установленный срок.

На каждый опалубочный набор производитель выписывает технический паспорт, отражающий назначение комплекта, основные свойства и специфику составных частей. Актуальность приобретения таких наборов существенно возрастает при многоразовом использовании опалубки в масштабном строительстве.

Процедура установки опалубочной системы включает в себя следующие операции:

• захват и перемещение опалубочного щита к месту установки;
• временная фиксация составного элемента;
• выверка горизонталей и вертикалей поверхности;
• окончательное закрепление при помощи крепежных элементов и удерживающих вспомогательных устройств.

Соответственно процедура демонтажа подразумевает выполнение обратной последовательности действий. При значительной цикличности использования опалубочных комплектов рекомендуется проводить перед их установкой внешний осмотр, очистку рабочих плоскостей от налипшей грязи, частичный ремонт и смазку.

Характеристики конструкции

Для создания опалубки из металла используются листы толщиной 1-2 мм. Несмотря на дороговизну, использование этого материала имеет свои преимущества. К ним относятся:

• устройство фундамента любой конфигурации;
• дополнительная гидроизоляция;
• универсальность;
• создание совершенно гладкой поверхности;
• идеальный вариант для монолитного и ленточного фундамента (за счет арматуры, приваренной к опалубке);
• простота облицовки (при значительном возвышении основания дома над поверхностью земли);
• максимальная жесткость;
• устойчивость к нагрузкам без деформации и изгибов;
• простота осуществления монтажных работ.

Стальная опалубка обладает следующими техническими характеристиками:

• высота щита — 0,6-3 м;
• их ширина — 0,25-1,2 м;
• оборачиваемость каркаса — до 300 циклов, палубы — до 80 циклов;
• прогиб — не более 1/400 пролета;
• давление бетона — 75-80 кПа.

Преимущества и недостатки

Комплекты щитовой опалубки универсальны, их можно применять для возведения различных крупногабаритных объектов. Общие преимущества:

• высокая оборачиваемость, благодаря чему повышается финансовая выгода использования оборудования;
• идеальная гладкость контактной поверхности;
• удобство монтажа;
• компактность в разобранном виде, что обеспечивает удобство хранения.

К минусам стоит отнести то, что из-за большой площади щитов нередко возникают дефекты отливаемых конструкций в уголках, а также большой вес, из-за чего возникает необходимость использования грузоподъемных кранов.

Каждый вариант опалубки имеет свои плюсы и недостатки. Так, системы из алюминия имеют меньший вес, что обеспечивает большую скорость монтажа. Алюминиевые щиты не склонны к коррозии, поэтому они не требуют специальной защитной обработки. Однако алюминиевые щиты не подлежат ремонту, при повреждении приходится заменять деталь с дефектом.

Опалубка из стали более практична, срок службы её щитов почти в два раза больше, чем у щитов из других материалов. Основным недостатком является большой вес, а также необходимость обеспечения защиты от коррозии.

Технические характеристики

Для катучей опалубки они определены соответствующим ГОСТом. Рассмотрим параметры стандартного тоннельного комплекта, в который входят панели трех типов:

• среднее время, необходимое на бетонирование, если опалубка собирается с применением крана – около двух часов на один метр;
• погонная способность по нагрузочному воздействию – до шести тонн на метр;
• погонный вес опалубочной системы – около ста килограмм на метр;
• параметры панелей горизонтального типа – 1.2 – 1.6
  8 – 2.4/2.4 – 3 м;
• длина модуля в основной панели – 1.25 м;
• ширина – от 2.4 до 6 м;

• максимальный показатель длины системы при соответствующих подъемных возможностях домкрата – 12.5 м;
• ширина вкладного панельного элемента – от 5 до 60 см.

Материал опалубки

Для формирования съемных опалубок обычно используют:

Металл

Конструкции, изготовленные из металлических листов, являются самыми прочными и долговечными. Однако, стоят они дороже других аналогов. Из преимуществ этого материала стоит выделить его пластичность, благодаря этому можно изготовить опалубочную конструкцию для колонн и других сооружений округлого типа.

Такие листы бывают металлическими и стальными. Каждый из материалов обладает своими преимуществами и недостатками.

Дерево

Деревянные конструкции считаются самыми дешевыми, однако их долговечность оставляет желать лучшего. Если вы готовите съемную опалубку для личного или разового использования, то этот вариант самый лучший. Однако, если речь идет об опалубке для многоразового использования или для сдачи в аренду, то лучше отдать предпочтение конструкциям другого типа, так как оборачиваемость деревянных каркасов по ГОСТ составляет 30 раз.

В качестве материала для конструкций такого типа используют фанеру (березовую, хвойную или ламинированную), широкие и тонкие доски. Если каркас нужен для строительства небольшого дачного домика, то на сортность древесины можно не обращать внимания, а выбрать самую дешевую обрезную доску.

Синтетические материалы

Опалубочные конструкции из полимерных щитов постепенно набирают популярность, так как они весят намного меньше металлических аналогов, не подвержены коррозии и лишены всех недостатков деревянных каркасов. Изготовить самостоятельно такую опалубку очень сложно, поэтому обычно их берут в аренду.

Подручные материалы

Если финансы не позволяют изготовить опалубку из дерева или взять в аренду готовую конструкцию, то можно соорудить каркас из любых прочных предметов с плоскими поверхностями. Для этого подойдут листы шифера или ДСП и даже профилированные панели. Главное, чтобы в готовой опалубке не было щелей, иначе через них будет просачиваться бетонное молочко и фундамент или стены потеряют в прочности.

Главный плюс такой опалубки – бесплатные строительные материалы, минус – ненадежность.

Итак, самым лучшим материалом для каркасов является дерево и металл. Теперь необходимо определиться с типом опалубки.

Что это такое

Инвентарная опалубка, предназначенная для ведения монолитного строительства, состоит из конструкций сборного типа. Эти многокомпонентные системы многоразового применения применяются по принципу конструктора. Проще говоря, с помощью этого строительного инвентаря возможно создавать необходимые формы. Система состоит из набора элементов, которые комбинируются определенными способами, от чего качество будущей конструкции не меняется.

Элементы фиксируются специальным крепежом, для чего по их периметру устроены соответствующие отверстия.

Инвентарная опалубка – это набор определенных элементов:

• щиты, блоки;
• несущие конструкции и рамы;
• соединительный элементы, крепеж.

Как правильно выбрать опалубку

От качества опалубки зависит прочность всего здания

Чтобы не ошибиться в выборе, при покупке или аренде опалубки обращайте внимание на следующие факторы:

• Надежность крепежных элементов. Чем проще в использовании и прочнее замки, тем быстрее будет монтаж и качественнее – конструкция в целом.
• Качество сварных швов, характеристики материалов. Если в опалубке используется фанера, она должна быть влагостойкой.
• Комплектность. В комплектацию должны входить все нужные элементы – тогда не придется тратить время на поиск дополнительных деталей.

Также желательно, чтобы продукция сопровождалась технической документацией и инструкциями по применению.

https://youtube.com/watch?v=pKPxBjATy1U

Достоинства и недостатки

Стальная опалубка, как и прочие металлические конструкции, имеет преимущества в показателе прочности и несущим возможностям. Если устанавливать несъемный тип, то к основным достоинствам следует прибавить длительный эксплуатационный период.

Принципиальное отличие заключается в габаритах и формах – металлические листы тоньше, много места не занимают, зато полистирол отличается разнообразием выпускаемых форм.

Рассматривая экономический эффект делаем вывод, что металл обходится несколько дороже древесины, но по отношению к пластику стоит дешевле.

Правда, доставка на строительную площадку опалубки из металла займет определенное время и потребует привлечения специальной грузоподъемной техники. Это же условие относится и к проведению монтажных работ по ее установке.

Более упрощенно выглядит установка алюминиевой опалубочной системы, но в таком варианте появляются ограничения по выбору крепления и стыкования с армирующим каркасом. Арматурные стержни, в крайнем случае, привариваются в металлической поверхности опалубки, а в случае с алюминиевыми щитами потребуется применение дорогостоящей сварки, что повлечет за собой дополнительные расходы.

К числу достоинств следует добавить:

• прочность и жесткость металлических конструкций, способных выдержать давление, создаваемое бетонным раствором;
• гладкая поверхность монолитных элементов объекта, получаемая после заливки в стальную опалубку. Щиты, кстати, от бетона отделяются значительно легче;
• возможность многократного использования съемной металлической опалубки – до пятисот циклов.

На что обратить внимание

При выборе материала для съемной опалубки нужно учитывать следующие требования:

• Конструкция должна легко монтироваться и демонтироваться. Если она прилипнет к застывшему бетону, то это усложнит работу.
• Так как бетон набирает прочность 28 дней нужно позаботиться о том, чтобы опалубка была надежной и хорошо закрепленной. Конструкция должна выдержать не только нагрузку от цементно-бетонной смеси, но также влияние влаги, ветра, солнца и перепадов температуры.
• Чем ровнее щиты, тем лучше. Они должны сформировать гладкую поверхность по всему периметру фундаментального основания.

Также стоит учесть разновидности конструкций съемной опалубки. Она может быть:

• Крупнощитовой. Для этого применяется фанера или деревянные листы.
• Мелкощитовой. Стоит выбирать более эластичные материалы. Как правило, мелкощитовые конструкции используются при строительстве фундамента сложной геометрической формы.
• Переставной. Обычно такие конструкции применяют при строительстве очень крупных сооружений.
