Виды двухскатных крыш
Плоскости двухскатной крыши соединяются под углом, образуя треугольник. В зависимости от угла фиксации получаются разные варианты кровли. Каждый из видов двухскатной кровли характеризуется определёнными особенностями, например, формой и размерами скатов.
Классическая двухскатная крыша позволяет создать мансарду на чердаке
Симметричная или простая двухскатная кровля
Классический вариант двухскатной кровли — симметричная конструкция, скаты которой имеют одинаковую площадь и длину. Угол соединения плоскостей может быть различным. Например, крутые скаты позволяют создать мансарду на чердачном помещении. При этом угол ската составляет 35–40 градусов.
В симметричной конструкции скаты имеют одинаковую площадь
Симметричная кровля имеет форму равнобедренного треугольника, а длина основания может быть различной. Сооружение такой конструкции предполагает наличие всех основных элементов стропильной системы. При этом вес крыши равномерно распределён на две стены, служащие непосредственной опорой скатов.
Кровля асимметричной простой формы
Асимметричная крыша имеет два ската разной площади. Таким образом, верхнее ребро смещено от середины в одну из сторон. В результате этого образуется крыша в форме треугольника с неравными сторонами.
Проектирование асимметричной крыши требует точного расчета нагрузки на стены
Крыша в неравными сторонами выглядит современно и подходит для различных стилей дизайна, например, модерн. Чердачное помещение под такой кровлей имеет меньшие размеры, чем при симметричной конструкции. Проектирование предполагает строгий и точный расчёт нагрузки на стены, так как одна сторона кровли осуществляет большую нагрузку, чем другая.
Двухскатная ломаная конструкция крыши
Ломаная конструкция с внутренним или внешним углом излома является наиболее сложным вариантом. Самостоятельное строительство такой крыши чрезвычайно сложно и требует профессионального расчёта всех параметров
Обусловлено это тем, что при проектировании ломаной кровли важно определить угол излома, нагрузку, параметры стропильной системы в месте искривления
Крыша ломаной формы выглядит эффектно и подходит для деревянных или кирпичных домов
Кровля с внутренним или наружным изломом нуждается не только в точном расчёте наклона скатов, но и правильной эксплуатации. В зимний период на верхних скатах могут скапливаться большие объёмы снега, которые следует своевременно устранять. Ломаная крыша позволяет создать просторное помещение мансарды, что особенно актуально при внешнем изломе поверхности. В таком случае высота потолка мансарды довольно комфорта.
Фотогалерея: варианты двухскатных кровель
Симметричная двускатная крыша имеет лаконичный вид
Симметричная кровля оптимальна для кирпичного здания
Вальмовая кровля имеет конструкцию,похожую на двускатную
Асимметричная форма крыши делает здание оригинальным
Простая двухскатная крыша подходит для домов из любых материалов
Асимметричная крыша не требует особого ухода
Монтаж кровельного материала проводится после полного завершения крепления стропил
Двухскатная крыша в разрезе
В процессе проектирования создаётся чертёж конструкции кровли в разрезе. Это позволяет отобразить все особенности сооружения, указать внутренние элементы и их размеры.
Схема значительно упрощает строительство
Подробный чертёж значительно упрощает строительство, позволяет учесть все особенности сооружения. Проект крыши в разрезе предполагает чёткий контур, отображение как внешних, так и внутренних элементов.
Влияние климатических особенностей на конструкцию кровли
Как уже было сказано выше, для местности с характерными сильными ветрами, угол наклона крыши должен быть как можно меньшим. Это убережет от срыва крыши и от постоянных сильных нагрузок на материал кровли и стропил. При больших углах наклонов крыши возможно повреждение несущей конструкции, что в конечном итоге приведет к невозможности проживания в таком доме. Конечно, можно организовать усиленную систему стропил. Но это влечет за собой дополнительные финансовые и трудовые затраты.
Для снежных/дождливых регионов угол наклона крыши является еще одним защитным факторов. Если влага и снег задерживаются на поверхности минимальное время, то значительно снижается вероятность протечек. Именно поэтому оптимальный наклон двускатной крыши превышает 45 градусов.
https://youtube.com/watch?v=rfdTgF9I9l8
Для домов, возведенных в солнечных регионах, лучшим решением будет организация плоской крыши. За счет меньшей площади (по сравнению с другими типами крыш) удается снизить температуру в подкровельном пространстве и жилых помещений. Для снижения нагрева поверхности ее покрывают гравием, который поглощает часть тепла и не дает таким материалам как рубероид «поплыть». При этом следует уточнить, что понятие «плоская крыша» вовсе не означает отсутствие уклона. Для отвода воды и организации вентиляции необходимо, чтобы плоскость имела наклон 2-5 градусов к горизонту.
КАРНИЗ ДЛЯ ШТОР В ДЕРЕВЯННОМ ДОМЕ
Деревянный дом – традиционное жилище, интерес к которому никогда не ослабевал. Некоторые особенности эксплуатации и обслуживания такого дома негативно влияют на количество желающий построить такой дом и жить в нем. В то же время появляются новые возможности оптимизации домашнего хозяйства в деревянном доме.
Интерьеры деревянного дома Одна из наиболее распространенных и популярных конструкций деревянного дома – сруб из бревен или бруса. Технические особенности сруба (осадка и влажностные деформации) делают выгодным оставлять сруб видимым не только снаружи, но и внутри. Такой сруб, как основа интерьера – мощнейший стилистический и технический фактор. Сруб определяет в значительной мере стиль оформления интерьера, который чаще всего представляет собой вариацию традиционного деревянного жилья.
В таком интерьере совершенно органично смотрятся любые объекты сельского обихода и образа жизни – домотканые ковры, самовар, лоскутные одеяла, мебель полукустарного вида и многое другое, ассоциируемое с образом избы. В таком немного архаичном интерьере с русской печью трудно найти место для телевизора, холодильника, стеклянной мебели и других современных объектов. Даже тонкий потолочный карниз малого сечения может выглядеть неубедительно на традиционном потолке, зашитом доской.
Современные жизненные реалии требуют находить такие решения интерьера деревянного дома, при котором будет возможность пользоваться благами цивилизации и достоинством стильного интерьера деревянного дома. Диапазон таких решений велик – от полного отказа от сруба в интерьере до тактичных и остроумных находок сочетаний деревянных конструкций и более современных отделок.
К примеру, одно из наиболее распространенных средств модификации интерьера деревянного дома – отделка потолков гипсокартоном. Полученные крупные белые плоскости потолков могут сделать интерьер сруба намного более содержательным и выразительным. Сруб воспринимается более остро на фоне белых плоскостей.
Одновременно решается несколько практических и художественных задач, к примеру –упрощается выбор люстр и потолочных профилей для развески штор. И люстры, и потолочные профиля воспринимаются более органично на сплошном белом поле потолка. Решение карниза для потолка может быть еще более эффектным, если такой профиль укрепить в скрытном, незаметном месте, например – за уступом или перепадом потолка или даже в специально канале – углублении. Пре раскрытой шторе о наличии карниза в помещении можно только догадываться.
Белый гиспокартонный потолок в деревячнном доме из бруса и карнизные профиля, установленные неприметным образом
Таким образом, грамотный и профессиональный проект деревянного дома подразумевает все необходимые решения по интеграции чужеродных срубу объектов в интерьер – кухонного оборудования, бытовой техники, электроники и даже современных аксессуаров интерьера. Большинство таких аксессуаров – представители современного дизайна и их органичное включение в интерьер становится естественным, когда интерьеру сруба приданы черты современного сооружения.
Проектные решения такого рода требуют разработки качественного и понятного визуального материала, отражающего необходимые особенности применяемых материалов, фактуру их поверхности и другие важные детали.
Естественное противоречие между архаичным обликом интерьера рубленого дома традиционного облика и современных штор может быть разрешено парадоксальным контрастным образом. Такое правильно найденное решение – немалая удача даже для опытного профессионального проектировщика
От любителя самодеятельного дизайна интерьера требуется особенное внимание и чувствительность к композиционным качествам помещения
Карнизы для деревянного дома
можно выбрать, не стремясь сделать их незаметными на фоне старомодного сруба. Наоборот, можно попробовать найти решение с профилями, обильно украшенными декором на планке. Задача дизайнера в таком случае будет состоять в поиске эффектного сочетания декора карниза и стилистики сруба. Ради успеха в таком поиске есть смысл потратить время на изготовление макета будущего потолочного карниза для штор из картона или бумаги. Корректируя рисунок и характер такого макета можно добиться позитивного результата.
Многие самодеятельные дизайнеры поступают очень дальновидно, когда выбирают тройные карнизы для штор. Такая конструкция хороша тем, что позволяет создать очень яркую и интенсивную композицию из трёх видов тканей. Энергия такого комплекса штор может быть настолько значительной, что, образно говоря, не встретит сопротивления традиционного интерьера.
Виды карнизных свесов
Финишное оформление свесов зависит только от желания застройщика. На функциональность оно никакого влияния не оказывает, но лишь в том случае, когда строго выполняются все рекомендации строительных норм и правил.
Таблица. Типы конструкций карнизного свеса
| Вид свеса | Краткое описание |
|---|---|
Открытый | Самое простое оформление, чаще всего применяется на неутепленных крышах. Стропильные ноги не обшиваются, используется только карнизная доска или металлическая планка для защиты торцов от попадания влаги. На кобылках делается сплошная обрешетка. Такой вариант рекомендуется применять на крышах с мягкой кровлей или плоских конструкциях. |
Закрытый | Более сложный и красивый свес, полностью защищает подкровельное пространство от проникновения влаги, птиц и больших насекомых. В настоящее время применяется не только как конструктивный, но и как декоративный элемент, может служить основанием для монтажа осветительных приборов. |
Перед окончательным выбором нужно проконсультироваться с профессионалами, при этом следует принимать во внимание внешний вид и необходимость обеспечения рекомендованных условий эксплуатации крыши
Разновидности свесов
Конструкция зависит от устройства крыши. Для односкатного варианта существует только одно решение – боковой свес. Двускатная или многоскатная крыша предполагает появление фронтона и боковых стен. Появляется фронтальный карниз. На вальмовой крыше, которая включает 4 ската, также возможен только боковой свес.
Фронтальный
Фронтальный свес защищает фасад здания от дождя и снега
Защищает фронтон – завершающую, обычно треугольную часть стены, которая появляется между двумя скатами. Образуется карниз за счет вылета обоих скатов. Ширина карниза – от 40 до 100 см. Различают 2 типа такой конструкции.
Свес крыши может быть образован стропилами. Для этого нужно вывести за границы периметра горизонтальные перекладины и конек. Используют деревянный брус того же сечения, снизу карниз подшивают доской. Такой вариант очень прочен и надежен, так что длина его может достигать 1 м. Для кровли допускается использовать тяжелый материал: керамическую черепицу, шифер.
Более легкая конструкция получается при выносе только обрешетки. Такой карниз не превышает 50–60 см, обшивается легким материалом, наподобие металлочерепицы, ондулина, мягкой черепицы. Фронтальный свес почти всегда относится к закрытым и подшивается досками, вагонкой.
Боковой
Боковой карнизный свес кровли
Выступ ската над стеной здания, размещается по бокам крыши. Длина в пределах 50–70 см. Его размеры обусловлены погодными условиями региона, шириной отмостки, высоты дома.
Стропила
Чтобы подготовить стропила, необходимо определиться со способом нарезки древесины и установки каркаса для конструкции выступов.
Последовательность мероприятий при подготовке стропил:
- Предусмотреть их длину больше на 30-50 см от планируемой.
- Сформировать выступ, который бы соответствовал указанному размеру.
- Нарезать материал и обработать края стропил: — вертикальный срез — с целью подшивки по стропилам; — вертикальный и горизонтальный срезы — в ходе создания коробки. Следует заметить, что при неожиданном увеличении ширины свеса перед монтажом, стропила необходимо удлинить, воспользовавшись брусьями − «кобылками».
- Добиться ровной линии свеса.
Оптимальный угол наклона крыши и материал кровли
Скат крыши — угол наклона плоскостей по отношению к горизонту. Его устанавливают в зависимости от выбранного проекта дома, климатических особенностей региона и от материала кровли. Эти три фактора являются нераздельными и для получения действительно надежной крыши обязательно необходимо учитывать их все.
В регионах с частыми дождями или снегопадами необходимо возводить крышу с большими уклонами — от 45 до 60 градусов. Это необходимо для того, чтобы снизить нагрузку массы снега и воды на кровельную и стропильную систему. Благодаря большому углу, снег и дождь будут быстро сходить с поверхности, не задерживаясь на ней.
Но если для региона, в котором строится дом, характерные сильные ветры, то здесь необходимо поступать с точность наоборот. Меньший угол обеспечит меньшую парусность, что убережет от чрезмерных нагрузок на стропила и материал кровли, а также защитит от срывания крыши. Оптимальный угол наклона крыши при этом составляет 9-20 градусов.
Если же необходимо найти компромисс, то следует остановиться на угле скатов между указанными выше диапазонами. То есть в пределах от 20 до 45 градусов. Именно такой угол наклона двускатной крыши встречается наиболее часто. Кроме этого, подобные скаты позволяют использовать абсолютное большинство кровельных материалов, доступных на строительном рынке.
Крепление мауэрлата
Каркас из стропил, выполненный своими руками, может крепиться к балкам перекрытия, но в этом случае все нагрузки на строительные конструкции сосредоточатся на местах крепления балок перекрытия. Такой вариант пригоден для небольших легких строений.
Чтобы обеспечить равномерное распределение нагрузки на верхнюю поверхность стен, параллельных коньку будущей крыши, монтируется мауэрлат, который послужит основой каркаса. Для изготовления мауэрлата используется деревянный брус сечением 150×150, 100×150 или 100×100.
К стене он крепится одним из следующих способов:
- При помощи металлических шпилек, вмурованных в бетонную балку, залитую по длине стены. Шаг креплений не более 120 см, расположение в шахматном порядке, резьба шпилек не менее М12. Высота выступающей над бетоном части шпильки должна на 30 мм превышать высоту бруса мауэрлата вместе с гидроизоляционным слоем из рубероида. Деревянный брус, в котором сверлятся соответствующие отверстия, притягивается к балке гайками с шайбами;
- При монтаже своими руками кровли с двумя скатами общей площадью менее 250 м2, шпильки для крепления мауэрлата закладываются в стены в процессе ее возведения. Чтобы обеспечить необходимую прочность будущего деревянного каркаса, шпильки следует замуровывать на большую глубину, чем в бетонную балку;
- При помощи проволоки-катанки, вмонтированной в кирпичную кладку не менее, чем за три ряда до верха стены. Данный метод пригоден при монтаже кровельной системы небольшой площади.
крепление мауэрлата к стене с помощью проволоки
Правила расчета
Чтобы сделать стропильную систему двухскатной крыши надежной и качественной, предварительно уделяется много внимания грамотным расчетам. Они должны затрагивать все элементы будущей конструкции:
- Расчет нагрузки. На любую систему влияет два вида нагрузки. Постоянные будут регулярно воздействовать на конструкцию, а сюда относится вес от кровельного покрытия крыши, обрешетки, теплоизоляционного материала, гидроизоляции, доборов и материалов для отделки, используемых для мансарды. Обычно такая нагрузка равна 40 кг/м. кв. Переменные нагрузки могут обладать разной силой, так как к ним относится ветер, воздействие снега и интенсивность осадков. Для расчета нагрузки умножается ветровая нагрузка конкретного региона на специальный поправочный коэффициент.
- Определение угла наклона. Крыша с двумя скатами может обладать разным углом наклона, причем определяется он используемым кровельным материалом. Если монтируется мягкая кровля, то для нее выбирается наклон в пределах от 5 до 20 градусов, угол наклона для профнастила или металлочерепицы варьируется от 20 до 45 градусов.
- Расчет снеговой нагрузки. Зимой на крыше может скапливаться большое количество снега. Чтобы не возникало никаких проблем с конструкцией, каркас должен выдерживать эти нагрузки. Для расчета требуется вес снега умножить на поправочный коэффициент.
- Определение шага стропил. Промежуток между этими элементами обычно выбирается в пределах от 60 до 100 см, а окончательный выбор зависит от кровли и веса крыши.
- Определение длины стропил. Для этого рекомендуется пользоваться стандартной теоремой Пифагора.
- Определение сечения стропил. На этот параметр влияет несколько важных факторов: нагрузки на крышу, вид используемых материалов, длина стропильных ног, а также шаг между ними.
Важно! При расчете нагрузок дополнительно учитывается возможность возникновения шторма или торнадо, так как если дом располагается в регионе, где могут появляться такие нагрузки, то делается для крыши запас прочности, читайте подробнее: расчет стропильной системы двухскатной крыши
Разновидности карнизных свесов
Узел карниза кровли дома подбирается в зависимости от особенностей климата в регионе, в котором ведется строительство.
Узлы карнизных свесов могут иметь несколько видов
Поэтому очень важно остановиться более подробно на особенностях их конструкции
Схема монтажа карнизного свеса при наличии лобовой доски.
Карнизный свес, который выполняется заподлицо, устраивается в тех случаях, когда стропильная система не выводится за переднюю границу стены. Для этого требуется укрепление края стропил с помощью сливной доски, которая располагается в горизонтальном положении. Это делается для того, чтобы обеспечить защиту фронтона дома от проникновения влаги. При этом также обеспечивается крепление системы водосточных желобов. Помимо этого, такие конструктивные особенности придают ломаной кровле оригинальность.
Несмотря на преимущества, данный узел имеет один недостаток, который заключается в незащищенности верхней части стены от попадания воды. Узел свеса, выполненного заподлицо, имеет длину, которая составляет не менее 50 см. Если же он устраивается в сооружениях из кирпича или панелей, можно сделать выступ с меньшей длиной.
Схема монтажа карнизного свеса без лобовой доски.
Если при строительстве фронтона стены дома допущен выпуск затяжек за ее линию, рекомендуется устройство карнизов, которые помогут предотвратить образование на чердаке сквозняков и не допустят задувания в щели конструкции стены снега.
Отсутствие выступов стропильных ног ломаной крыши за линию стен замещается удлинением кобылок, в качестве которых используются обрезки бруса. Их прикручивают или прибивают к стропильным торцам. После этого к обрезкам прикрепляется карнизная доска.
Узлы карнизных свесов открытого типа образовываются при выступе основных стропил двускатной кровли за пределы фронтона здания. В этом случае сопряжение водосточной системы производится к боковой части стропил или к ее верхним кромкам. Конструктивные особенности, которыми обладает данный узел, позволяют использовать его при строительстве ломаной крыши в частных домах.
Карнизные узлы закрытого типа образуются во время закрытия стропил, выступающих за фронтонную часть, свесом. Для этого используется специальный паз с внутренней стороны, в который вставляются элементы обшивки.
Узел фронтона может быть устроен не только заподлицо, но и выступая за пределы стен. Выбор способа зависит лишь от желания хозяина дома и идей дизайнера, в любом случае он будет верным. Независимо от того, какой способ будет выбран, в обязательном порядке обшивается та часть скатной кровли, которая ничем незащищена.
Установка карнизов
Любая кровля требует установки и отделки карниза той или иной конструкции, так как он не только украшает, но и защищает стены дома от атмосферных осадков. Карнизы образуют нависающие над стенами дома свесы кровли. Их минимальная ширина должна составлять 50-70 см. Низ карниза подшивается доской. Обшивка карниза должна плотно присоединяться к стене дома без щелей, исключая сквозняки и выстуживание пространства. От тщательности заделки карниза зависит как срок службы кровли, так и температура в доме.
Отделка карниза должна осуществляться, если предусмотрено утепление стен. Если не соблюсти последовательность, то стена начнет мокнуть и нарушится термоизоляция карниза.
Как подшивают свес: технологии
Подшить карнизный свес можно одним из двух самых распространенных способов.
По стропилам. Метод используется для крыш с небольшим уклоном и плоских, с вылетом свеса не более 50 см. На стропила набивается обрешетка, подшивочный материал крепят к ней любым удобным способом. В результате плоскость подшивки повторяет угол наклона кровли.
Подшивка карнизного свеса по стропилам
По коробу. Для крутых кровель; плоскость подшивки располагается перпендикулярно стене. Для такого крепления сооружают короб из брусьев и монтируют подшивку по нему.
Монтаж короба для подшивки карнизного свеса
Устройство подшивки карнизного свеса крыши

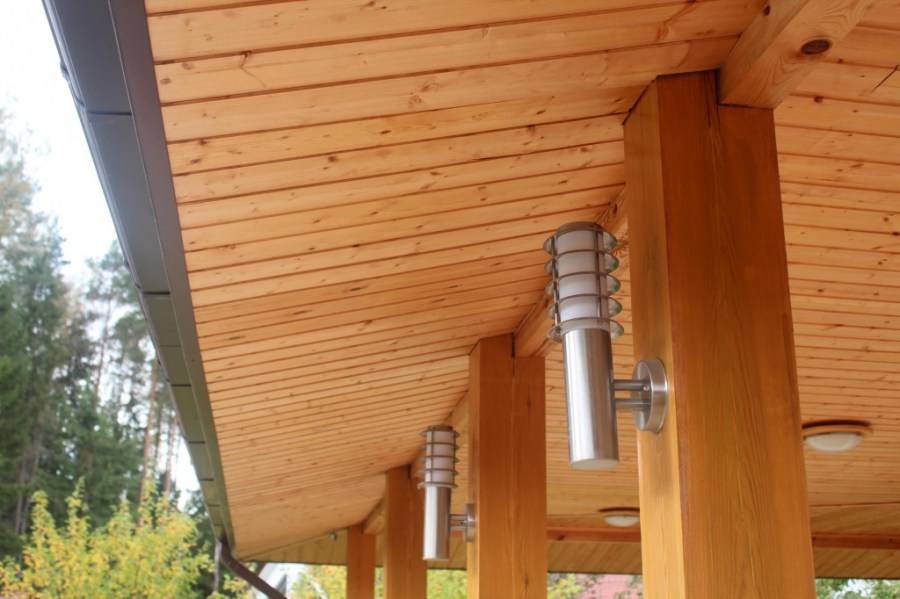

Чтобы дом выглядел красиво, карнизный свес снизу закрывают — подшивают, различными материалами. Подшивку свеса иногда называют иностранным термином «софит» или «соффит».
Подшивку свеса можно выполнить несколькими способами.
Горизонтальная подшивка
Карнизный свес крыши частного дома — горизонтальная подшивка. Панели подшивки крепятся к нижнему поясу стропильных ферм перпендикулярно плоскости стены.
Если в качестве силового каркаса крыши используется система стропил, то горизонтальную подшивку выполняют следующим образом.
Панели горизонтальной подшивки крыши вставляют в пазы стартовых планок перпендикулярно плоскости наружной стены.
Бруски, на которые устанавливают панели подшивки, не должны иметь крепления к наружной стене. Иначе, перемещения деревянных деталей стропильной системы при изменении нагрузки, влажности или температуры, будут вызывать деформацию панелей подшивки.
Карнизный свес крыши подшит панелями сайдинга для софита
На строительном рынке пластиковые панели для монтажа софита можно найти у продавцов сайдинга. Некоторые производители водосточных систем из ПВХ также производят панели для софита.
Сайдинг для софита имеет большой выбор цветов и фактур. Материал легкий, долговечный и относительно дешевый, благодаря этому очень популярен.
Профиль панели может содержать одну, две или три планки шириной 10 — 12 см. каждая. Толщина материала 1 — 2 мм. Планки могут иметь перфорацию.
Из панелей нарезают отрезки, длиной на несколько милиметров короче расстояния между J — профилями. Панель должна размещаться в противоположных профилях свободно для того, чтобы компенсировать температурные изменения длины панели.
Пластиковые J — профили прикрепляют к деревянным планкам через каждые 30 — 50 см.
Подшивка карнизного свеса частного дома панелями, вагонкой ПВХ
Кроме сайдинга, для устройства софита используют панели ПВХ, которые имеют объемную сотовую структуру. Толщина панелей 8 — 10 мм., ширина 10 — 30 см. Узкие панели часто называют пластиковой вагонкой.
Благодаря сотовой структуре, панели ПВХ более жесткие, чем сайдинг, а их вес не намного больше. Для соединения панелей между собой по их краям сформированы паз и гребень.
Панели в софите прикрепляют к обрешетке из деревянных брусков. Саморезы вворачивают в край паза панели. Расстояние между саморезами около 30 см.
За софитом из сайдинга или панелей ПВХ очень легко ухаживать. По мере необходимости покрытие моют водой с добавлением антистатического средства.
Для подшивки карниза иногда используют кровельный профилированный лист — профнастил. Рекомендуется использовать листы с высотой волны не более 20 мм.
Традиционное дерево для устройства софита используют все реже. Чтобы хорошо выглядеть деревянные детали требуют регулярного ухода. Примерно каждые пять лет дерево необходимо обрабатывать защитными составами, красить или покрывать лаком.
Горизонтальная подшивка больше подходит для дома с вальмовой или шатровой формой крыши.
Подшивка параллельно скату
Подшивка параллельно скату

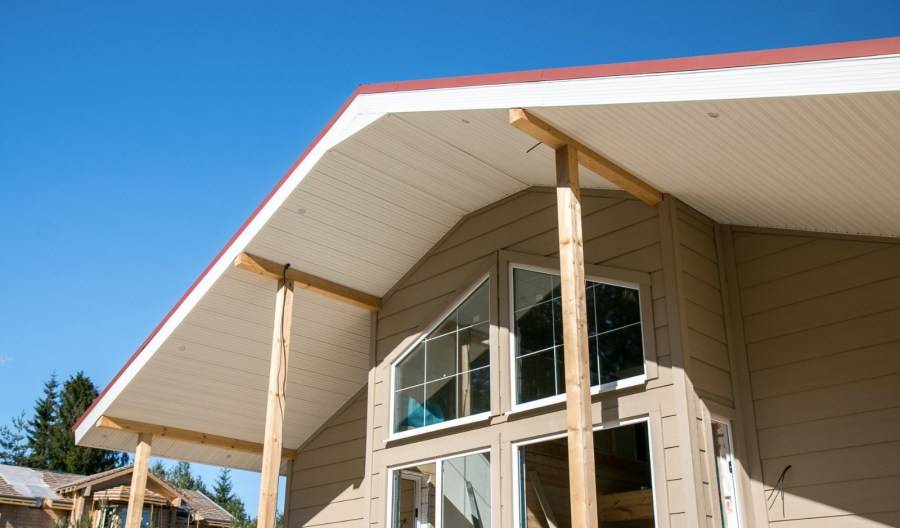

Карнизный свес двухскатной крыши частного дома чаще всего подшивают параллельно скату крыши.
Для устройства софита параллельно скату применяют те же материалы, что и для горизонтальной подшивки.
Карнизный свес крыши дома без подшивки
Карнизный свес подшивают не всегда. На фото реализована интересная задумка архитектора, когда стропила крыши оставлены открытыми.
Карнизный свес закрывают подшивкой для того, чтобы придать дому привлекательный вид. Торчащие стропила и нижняя поверхность кровли обычно выглядят не эстетично. Но делают это не всегда. На фото выше показан вариант устройства широкого карнизного свеса без подшивки.
Еще статьи на эту тему:
Ошибки во время подшивкикрыши.
Работа с софитами доставляет истинное удовольствие мастерам своего дела. Простота сборки привлекает многих непрофессионалов к процессу активного их использования. На основе популярных ошибок, совершаемых ими дадим ряд полезных рекомендаций:
- Соблюдаем процесс монтажа, добиваемся аккуратности в оформлении.
- Надежно фиксируем софитные панели. Не экономим на крепежных деталях. Иначе – сильный ветер сорвет всю конструкцию;
- Подшивку выполняем после установки водостоков, по окончанию оформления, утепления внешних стен;
- Используем нержавеющие крепежные элементы, чтобы пятна ржавчины не испортили эстетический вид.
- Соблюдаем технологический зазор – крепим панели с отступами.
Таким образом, оформляя свой дом, делая косметический ремонт, нужно разумно подойти к выбору строительного материала. Не покупать, например, слишком тонкую вагонку или неподходящую по техническим параметрам струганую доску.
При отсутствии опыта лучше не учиться на своих ошибках самому, привлекать к процессу оформления специалистов своего дела – строителей, архитекторов, дизайнеров. Только так можно сделать своё жилище модным, стильным, элегантным, а не испортить дорогой строительный материал.
Технология монтажа двускатной крыши
Прежде чем обустраивать стропила для двухскатной крыши своими руками, проводят укладку мауэрлата. В ситуации если кровля возводится на деревянном доме из бруса или профилированного бревна, его роль берёт на себя верхний элемент стены.
Если же стены кирпичные, предварительно вделывают в кладку стальные прутья с резьбой для последующей фиксации мауэрлата к основанию. Шаг составляет порядка 1-1,5 м – этого вполне достаточно для надёжной фиксации. Сечение стержня должно составлять 10 и более мм, прижим мауэрлата выполняют с помощью шайб и гаек
Обратите внимание – обязательно наличие двух слоев гидроизолятора (рубероида) межу стеной и мауэрлатом
Стены, изготовленные из керамического или пенобетонного блока, покрывают сверху слоем армированного бетона, высотой порядка 20-30 см, предварительно устанавливая внутрь него стальные прутки с резьбой. Для балок мауэрлата характерна абсолютная параллельность касательно друг друга – в противном случае размеры стропильных ног будут иметь различную длину.
Перед началом установки ног по мауэрлату выполняют предварительную разметку, после чего переходят к подготовке самих ног. В нижней их части выполняют особый вырез, повышающий площадь опоры на основание. Размер его составляет 1/3 от ширины стропильной ноги. Вырез должен быть ровным, более удобно проводить его с задействованием специального шаблона.
Если конструкцией предусмотрены висячие деревянные стропила, сборку их проводят заблаговременно. Соединение ног выполняют посредством стальных накладок или больших болтов, обеспечивая при этом наибольшую степень сжатия. После того, как все стропильные треугольники смонтированы, переходят к их установке. Изначально выставляют крайние элементы, после чего заполняют промежуток внутренними стропильными ногами. Временную фиксацию осуществляют за счёт укосин, с последующей их уборкой по завершению мероприятия.
После этого на стропильные ноги ставят кобылки, посредством которых будет сформирован кровельный свес. В завершение укладывают обрешётку и закрепляют по коньку массивную доску, формируя, таким образом, единую конструкцию.
Если же задействуют деревянные стропила наслонного типа, то изначально монтируют лежень, располагая поверх него опоры, на которые затем ставят коньковый брус. Все компоненты фиксируют с помощью укосин. Установку стропильных ног проводят на выстроенную конструкцию, при этом длина их должна слегка превышать требуемую – это позволит после соединения двух стропил убрать излишек посредством дисковой пилы. Благодаря такому методу можно значительно повысить скорость выполнения монтажных мероприятий.
В заключение проводят зашивку фронтонов, кровельного свеса и монтируют выбранный кровельный материал. На этом работы по обустройству двускатной стропильной системы можно считать завершёнными.
Монтаж конструкции
Стропильная система двухскатной крыши своими руками создается только после предварительного формирования чертежей и планов. Схема будущей контракции должна быть четкой и правильно рассчитанной. Для этого рекомендуется пользоваться специальными компьютерными программами.
Важно! При наличии денежных средств допускается обратиться в специализированные строительные компании для правильного расчета. Монтаж стропильной системы двускатной крыши делится на последовательные этапы:
Монтаж стропильной системы двускатной крыши делится на последовательные этапы:
- К стенам строения фиксируется мауэрлат. Его монтаж производится по всей их длине. Если дом сделан из бревна, то мауэрлат выступает в качестве его верхнего венца. Если для строения выбран ячеистый бетон или кирпич, то монтируется он сверху несущей стены по всей ее длине. Требуется сращивать мауэрлат, для чего брусья запиливаются под прямым углом и соединяются болтами. Крепиться он может со смещением на сторону стены или по ее центру. Укладка производится на слой гидроизоляции, для чего обычно используется рубероид.
- Создание стропильных ферм. Для этого допускается на крыше заняться установкой брусьев или сформировать конструкцию на земле, после чего она поднимается на крышу. Часто выбирается второй вариант, так как на крыше дома выполнять работы затруднительно. Но для поднятия сделанной конструкции придется пользоваться спецтехникой. Перед соединением ног стропил проверяется правильность их размеров и расположения.
- Крепление стропильных ног. Сформированные пары поднимаются на крышу, после чего укладываются на мауэрлат. Для грамотного выполнения работы делаются снизу ног специальные запилы. Процесс начинается с торцов крыши, располагающихся противоположно друг к другу. Для получения идеального результата при установке элементов применяются временные крепежи. Между зафиксированными парами натягивается веревка, делающая монтаж последующих элементов упрощенным. Монтируются все стропильные ноги, причем проверяется правильность шага между ними. Далее устанавливается специальная опора конька. Все дополнительные элементы, используемые в стропильной системе, фиксируются вырубкой и скобами. Допускается удлинять стропильные ноги при необходимости.
- Установка конька. Он создается с помощью грамотного соединения сверху всех стропильных ног. Для его формирования применяются разные методы, причем допускается для этого пользоваться опорным брусом или можно работать без него. Если используется брус, то допускается накладывать конек на него или применять метод врубки.
- Стропильная система считается сделанной, но чтобы она была прочной и надежной, требуется капитально закрепить все элементы, поэтому устраняются все временные крепежи, на место которых применяются качественные изделия для фиксации всех частей системы.
- Монтаж обрешетки. Данная конструкция предназначается для легкого перемещения по крыше, а также служит основанием для укладки кровли. Ее вид и параметры зависят от выбранной кровли. Сплошная обрешетка создается, если выбирается мягкая кровля. Обрешетка для металлочерепицы имеет расстояние между досками в пределах 35 см. Для обрешетки под профнастил или шифер этот параметр равен 44 см.
Видео по теме:
Таким образом, если грамотно подойти к работе, то можно самостоятельно получить действительно качественную и долговечную стропильную систему. Она будет прочной и надежной, а также легко справляющейся со всеми нагрузками и воздействиями за счет предварительного расчета всех ее параметров. Требуется только выбирать качественные материалы, грамотно производить расчет и точно следовать правильной последовательности действий.
Чем подшить?
- Свесы можно подшить обрезной доской толщиной 1,5 – 2,0 см с зазором в 5-15 мм для вентиляции или же вагонкой. В последнем случае через каждые 1,5 м нужно установить несколько вентиляционных решеток. Подшивку можно выполнять как параллельно, так и перпендикулярно свесу кровли.
- Фиброцементный сайдинг – тоже вполне неплохой вариант. Только в панелях нужно просверлить вентиляционные отверстия или смонтировать их с небольшим зазором. Если щели получатся слишком широкими, с внутренней стороны стоит установить металлическую или обычную противомоскитную сетку.
- Самый современный и технологичный вариант подшивки – использование софитов, панелей, созданных специально для этой цели. Они изготавливаются из самых разных материалов – стали, алюминия, меди, пластика, дерева, и в них сразу предусмотрены отверстия для вентиляции.
Карнизный свес, как и любой ответственный кровельный узел, требует при монтаже и проектировании аккуратности и профессиональных навыков. Обращайтесь к проверенным специалистам и результат вас обязательно порадует!
