Когда и зачем требуется сверление пластиковых окон, как правильно выполнить работу?

Как прикрепить дополнительные аксессуары на ПВХ-окно без сверления

Чаще всего владельцам оконных конструкций из пластика требуется установка жалюзи. Их лучше монтировать без просверливания отверстий.

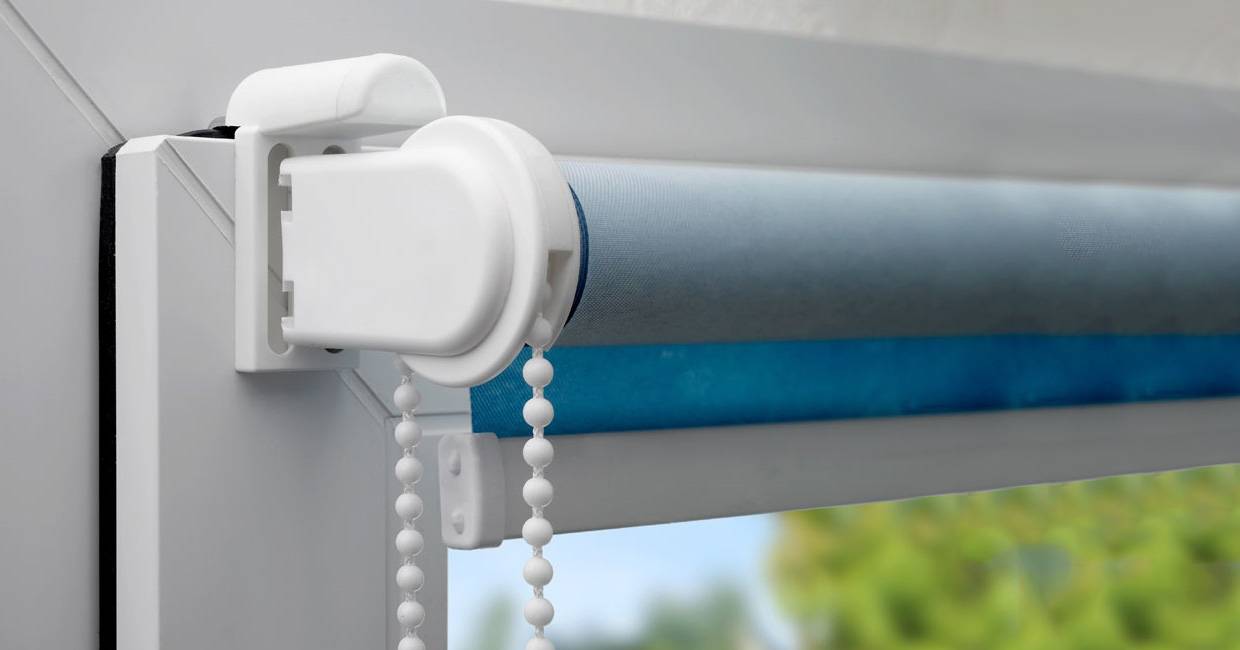

1. Скотч. На двухсторонний скотч можно установить жалюзи без просверливания отверстий в ПВХ раме и риска повредить всю оконную конструкцию в целом. Ленту скотча нужно нанести на обезжиренную поверхность оконной рамы, а сверху прикрепить жалюзи. Если вы планируете устанавливать жалюзи зимой, то необходимо немного нагреть раму, например феном.
2. Кронштейны. Навесные кронштейны представляют собой крючок, который цепляется за створку окна, на него и навешиваются жалюзи. На более дешевые кронштейны, выполненные из пластика можно установить легкие вертикальные роллеты. Для горизонтальных моделей из металла используется более сложный механизм. Стоит он дороже, но благодаря специальной лапке-зажиму прочно прилегает к оконной раме, не разбалтывается и прослужит долгое время.

Подводя итоги, можно с уверенностью сказать, что в случае, если сверления пластиковой рамы можно избежать, так и следует поступить, не рискуя эстетичным видом конструкции и ее техническими свойствами. Если же сверление однозначно необходимо, обращайтесь к профессиональным монтажникам, которые выполнят свою работу грамотно и аккуратно.

В данной теме мы узнаем можно ли сверлить пластиковые окна! Разберёмся где именно их можно сверлить, а где нет. Узнаем можно ли вкручивать в пластиковое окно саморезы, блошки, прессшайбы, в общем разнообразный строительный монтаж*. Ну а дальше разберёмся куда в пластиковое окно всё таки не стоит ничего прикручивать. Статья будет подкреплена фото (при нажатии увеличивается) и видео.

Здравствуйте мои уважаемые посетители и случайно зашедшие. Как вы уже поняли, на повестке тема «Можно ли сверлить пластиковые окна». Но по традиции хочется напомнить прошлые, немало важные статьи, которые так же про сверление пластиковых окон, правда только отчасти. Хотя ознакомившись с ними у вас отпадут всякие сомнения, по поводу сверлить или не сверлить пластиковые окна:

— Отделка оконных откосов пластиком*, тут вы узнаете где лучше, чем и как прикрепить к пластиковому окну стартовую планку.

— Тема установка пластиковых окон самостоятельно*, подкует вас в вопросе куда лучше крепить П образный профиль, когда происходит монтаж пластикового окна.

— Ваши сомнения касательно вопроса можно ли сверлить пластиковые окна пройдет, если вы ознакомитесь с темой установка пластикового подоконника* или установка отливов*. Ну а сейчас можно перейти к основной теме — можно ли сверлить и вешать всякий декор на пластиковые окна!

Где, в каких местах можно сверлить пластиковые окна.

Пластиковое окно можно и нужно сверлить если на то есть причины, тот же монтаж откосов, подвесить, допустим, тканевы роллеты* или жалюзи, при данных работах как ни крути, но монтаж в пластиковые окна придётся вкручивать. Более того, пластиковые окна можно сверлить даже на сквозь, конечно если требует тот или иной вид работ. Но главное знать где это делать, в каком именно месте!

Как показано на картинке с права, пластиковые окна* или окно, можно сверлить даже вдоль и поперек, лишь бы вкрученный монтаж в оконный профиль, не мешал закрываться створке, а при сверлении оконной рамы, сверлом не задевал стеклопакет и в следствии монтаж. Каких-либо важных технических характеристик пластикового окна эта процедура не нарушит.

Самыми частыми местами где сверлится пластиковое окно, да и крутится монтаж, другие облагораживающие элементы окна, является весь периметр оконного профиля и даже частично штапики. Только вот от штапиков удерживающих стеклопакет, всё же советую Вам отступать. Но если знаете до какой части штапика у вас доходит стеклопакет, то и ту часть штапика можно сверлить, и вкручивать в неё любой монтаж: шуруп(-ы), пресшайбы, саморезы, болты, быстрый монтаж, моли, анкера и т.д, и т.п, вешать корнизы, жалюзи, роллеты, ставни.

* Кстати, под монтаж подоконника и отлива, выделено специальное место, что так же показано на фото справа. Подоконник нежелательно крутить прям в каркас пластикового окна — это подоконник вставляется в специальный паз где и крепиться к окну.

Где не стоит сверлить пластиковое окно?

Ну с этим — где не стоит сверлить или крутить монтаж в пластикове окно, нам намного легче разобраться! Самым слабым местом пластикового окна является стеклопакет и места крепления штапиков — защёлки. Вот по периметру соединения штапиком и не стоит сверлить или крутить любой монтаж — может обломаться замок!

Самая опасная зона это до двух сантиметров в сторону стены, от места, где начинается уплотнитель штапиков. Это расстояние стоит учитывать, если вы не хотите попасть сверлом или монтажом в стеклопакет. Удачи.

Как проверить установку пластиковых окон

Когда мастера закончат установку, не торопитесь принимать работу и рассчитываться. Прежде этого проведите пять нехитрых испытаний:

1. Чтобы проверить, правильно ли установили пластиковые окна, откройте и закройте створки несколько раз. Распашные элементы должны обязательно плотно прилегать к раме по периметру стыка. Если есть зазоры, значит, блок установлен с перекосом, трудности с открытием/закрытием указывают на необходимость регулировки петель.

2. Не помешает проверить окна снаружи. Между наружной стеной и блоком обязателен зазор в 2–3 см, который при установке заполняют монтажной пеной. Не поленитесь убедиться, что монтажная пена соответствует температурному режиму, иначе состав теряет свои свойства, что чревато появлением сквозняков и проблем с газообменом окна.

3. При установке окна обязательно должен оставаться промежуток между стеной и рамой с наружной стороны, который заполняется монтажной пеной. Изнутри же оставлять зазор под пену не обязательно — допускается плотная посадка на стену или штапик, если проем неровный и внутренний периметр меньше наружного.

4

Обратите внимание на штапики. Они должны плотно фиксироваться замками с пазами

Для проверки попробуйте толкнуть раму и непосредственно стеклопакет, если стекло или рама шатаются — требуйте доработки.

5. Осмотрите откосы, отливы и подоконник на предмет перекосов.

Проверять правильность установки пластиковых окон желательно сразу после завершения работ или в первые 1–2 дня — в течение этого срока есть возможность исправить недочеты без демонтажа.

Возможности дизайна

Помимо повышенных защитных функций, стеклопакет с триплексом дает еще и массу возможностей для дизайна окон . Разные способы декорирования стекла задают определенное настроение всей оконной композиции.

Стекла с витражом и тканевыми узорами играют с солнечными лучами и создают в помещении атмосферу тепла и уюта. Стекла, украшенные накладками, берут лаконичностью и придают пространству современный европейский вид. А пескоструйная техника, которая позволяет воссоздать самые разные рисунки на стекле, привносит яркие краски в серый интерьер.

Стеклопакет с триплексом – универсальная светопрозрачных конструкция, которая собрала в себе лучшие свойства окон. Она устойчива к агрессивному воздействию и безопасна для человека, защищает дом от шума и холода, придает комнате эстетичный вид при грамотном использовании инструментов дизайна.

Ликвидация проблем закрывания створок

Чтобы отрегулировать окно и вернуть нормальные настройки, потребуется минимум инструментов и навыков. Достаточно приготовить плоскогубцы и шестигранник, как правило, на четыре миллиметра. Как отрегулировать створки и устранить большинство проблем?

Перекос створки

Перекос створки убирают простым регулированием положения в вертикальной или горизонтальной плоскости. Для этого с внутренней стороны окна на петлях есть соответствующие винты, которые прикрыты декоративными (защитными) колпачками.

Перекос створки можно устранить регулировкой нижнего и бокового винтов

Защиту снимают и с помощью шестигранника пытаются правильно выставить положение створки окна. Нижний винт настраивает положение вверх или вниз, а боковой – влево и вправо. При этом нужно несколько раз закрыть и открыть систему, чтобы проверить, как она запирается. Отрегулируйте винты, после чего проблема попросту исчезнет.

Клин рукоятки

Чтобы устранить такую проблему, потребуется снять створку с рамы. Это делают путем выбивания штифта с верхней петли (предварительно сняв защитный колпачок).

Для ремонта рукоятки необходимо снять створку

Теперь нужно вставить «ножницы» в паз, где они должны быть. Этот процесс можно сделать и без демонтажа створки при условии, что не будут мешать откосы и есть доступ к механизму.

Неплотное прилегание

Неплотное прилегание устраняют в зависимости от причины возникновения проблемы. Если изношен уплотнитель (потеряна эластичность, есть надрывы и прочие), то его нужно заменить.

Изношенный уплотнитель может вызвать неплотное прилегание

Такую же проблему может вызвать неправильно настроенный регулирующий эксцентрик (зимой выставлен летний режим). Механизм регулирует степень прижатия створки и в летнем положении прижатие слабее, чем в зимнем. На заданный режим указывает маркер, расположенный на эксцентрике.

Степень прижатия створки зависит от положения эксцентрика

Используя шестигранник, пластиковые окна выставляют в зимнее положение (метка «на улицу»). В теплое время года маркер возвращают в летний режим.

Створка в двух режимах

Нарушение возникает при слишком резком и быстром переводе окна из режима проветривания в режим закрывания. Устраняется такая проблема очень просто. Створку прижимают к раме нажатием на верхний угол. Блокировку зажимают к раме. Рукоятку переводят в открытый режим. Створка запирается.

Водоотводная рамка

Если отошла водоотводная рамка, то ее возвращают на место, предварительно хорошо почистив всю раму окна.

Дренажное отверстие предназначено для вывода воды из оконного блока

При провисании створок из-за деформации всего окна без вмешательства специалистов не обойтись. Скорее всего, потребуется полная замена окна. В таком случае проблема возникает как следствие подвижек стен или усадки дома (если он был недавно возведен). Замену осуществляют, убедившись, что такие деформации не повторятся.

Если окно изменило свою геометрию вследствие неправильной установки, то все работы по его замене должна выполнить компания-установщик!

Разболтало ручку

После длительной эксплуатации фурнитура может износиться. Поэтому она начинает разбалтываться и не плотно прилегать к стеклопакету. Следствием такой проблемы становится сложность или полное отсутствие возможности закрыть окно.

Пошаговый ремонт:

1. Снимают декоративную заглушку.
2. Подходящей отверткой закручивают разболтавшиеся винты.
3. Крепежные изделия затягивают.
4. Ставят на место элемент декора.

При отсутствии положительных изменений придется демонтировать и менять фурнитуру.

Ручка не поворачивается

Оконная ручка должна легко поворачиваться. В противном случае не следует применять грубую физическую силу. От чрезмерной нагрузки изделие может сломаться и починить его будет невозможно.

Если ручка не поворачивается, то нужно выполнить 4 стандартные действия. Среди них есть такие:

Осторожно снимают створку с петель. Нажимают на блокатор, расположенный в боковой части пластикового изделия

Одновременно поворачивают ручку. В результате этих действий механизм «ножницы» займет правильное положение. Отремонтированное изделие крепят к окну.

Как провести антенный кабель через пластиковое окно

Жилье и всё с ним связанное ныне стоит дорого. Поэтому, когда у радиолюбителя возникает необходимость вывести наружу антенный кабель, восторга это ни у кого не вызывает. Ведь для этого надо сверлить стены или рамы. Когда дом свой, то уговорить семью на дыру в стене-окне в принципе можно. Но что делать, когда жилье вам не принадлежит (гостиница, отпуск, арендуемая квартира, и т.п.)? Объяснять хозяину, что вы потом все отремонтируете как было? Он, скорее всего не согласится.

Поэтому остается искать либо какие-то уже имеющиеся в доме отверстия (а не факт, что они будут, а если и будут, то не факт, что доступны), либо провести кабель через неплотно прикрытое окно или дверь (а если на улице –20 0 ? Да и убирать кабель каждый раз замучаешься).

Ниже описан самодельный гибкий полосковый переход, который имеет толщину около 1 мм. Поэтому он может быть проведен между пластиковым окном и рамой либо между пластиковыми окнами без каких-либо действий над последними. Просто за счет упругости резиновых уплотнителей.

Понадобятся: отрезок толстой (0,5 . 1 мм) полиэтиленовой ленты (от упаковок, например), медный скотч фирмы 3M, термоусаживающаяся трубка.

Вначале рассчитаем в RFSim99 геометрию полосковой линии. Подбирая ширину полоска для параметров имеющейся полиэтиленовой ленты, добивается сопротивления линии 50 Ом. У меня получилось 2 мм.

Вырезаем отрезок ленты шириной миллиметров 15 (у меня она толщиной 0,7 мм, от упаковки автомобильных ковриков) и длиной раза в полтора больше, чем толщина рамы.

На одну сторону ленты наклеиваем медный скотч полной ширины (у меня он был шириной 8 мм).

На другую – вырезанную полоску медного скотча рассчитанной ширины( у меня 2 мм).

Вставив между окнами и прижав, проверяем что все нормально проходит.

Припаиваем (аккуратно, приподняв края скотча, чтобы не расплавить ленту) кабель. Сначала с одной стороны. Подрезаем наклонно ленту в сторону кабеля.

Затем надеваем термоусаживающуюся трубку, припаиваем кабель с другой стороны. Аккуратно обжигаем термоусадку, чтобы обеспечить механическую прочность и герметичность перехода. Устанавливаем переход на место. Если рама имеет металлические части в конструкции (например, тяги открывания), то переход устанавливается земляной (широкой) полосой к ним.

Измерения показали, что дополнительные потери описанного перехода составили:

1. на 14 МГц менее 0,03 dB, что соспоставимо с точностью моего измерения;
2. на 28 МГц менее 0,07 dB,
3. на 50 МГц менее 0,12 dB.

КСВ перехода составил:

1. на 14 МГц менее 1,1,
2. на 28 МГц менее 1,2,
3. на 50 МГц менее 1,3.

Испытания показали, что при мощности 500 Вт на 28 МГц, поданной непрерывно в течение 10 минут переход стал лишь слегка теплым на ощупь.

Впрочем, вышеприведенные цифры потерь зависят от качества пластика ленты и медного скотча. Оригинальный медный скотч 3M имеет хорошую медь и токопроводящий клей. А вот какая медь и клей будут на китайском аналоге — тайна сия велика есть. Качество случайного пластика тоже может оказаться всяким.

Поэтому имеет смысл проверить ваши скотч и пластиковую ленту, подержав пару минут в микроволновке, включенной на полную мощность (конечно, вместе со стаканом воды) – в норме они не должен сколь-нибудь заметно нагреваться.

Как закрепить аксессуары на окна из ПВХ без сверления отверстий

Наиболее частая причина просверлить отверствие в профиле — установить жалюзи. Мало кто знает, что они надежно крепятся без особых усилий и без применения сверла по металлу.

1. Крепление на скотч. Благодаря двустороннему скотчу можно без особых усилий закрепить легкие жалюзи. Не будет вероятности повредить раму, стеклопакет, нарушить герметичность или слой уплотнителя. Нужную длину скотча нужно приклеить на поверхность, предварительно очищенную от пыли. Сверху крепятся жалюзи, слегка прижимая их на пару секунд. Если работы проходят зимой, тогда лучше согреть раму феном, чтобы было лучше сцепление.
2. Навесные кронштейны. Это вариант крючка только для окна. Он крепится за створку, а на него можно повесить жалюзи. На кронштейны из легкого пластика можно повесить тканевые роллеты. Металлические жалюзи не получится прикрепить к кронштейну их тонкого пластика. Конструкцию сможет удержать специальная лапа-зажим, которая крепится к раме. Она долго служит, не разбалтывается со временем, крепится просто.

Подводя итоги всех рисков и проблем, которые может вызвать кустарная работа своими руками, можно смело утверждать, что лучше один раз вызвать специалиста по обслуживанию окон, чем менять треснувший стеклопакет или фурнитуру. Простое сверление отверстия без опыта в слепую высокий риск. Если без сверления никак не протянуть провода, закрепить тяжелую конструкцию, откосы, тогда без помощи специалистов не обойтись. Быстро, грамотно, аккуратно — три заманчивых слова, характеризующих работу специалистов.

Как и где правильно сверлить ПВХ-окна?

Окна из пластика можно сверлить, если без этого нельзя обойтись. Делать это нужно очень аккуратно. Самое главное, чтобы отверстия не ухудшили теплоизоляционные свойства или жесткость оконной конструкции, а крепеж не мешал беспрепятственному открыванию/закрыванию створок

Очень важно в ходе сверления не задеть сверлом стеклопакет, а также фурнитуру. Как правило, пластиковые оконные конструкции просверливают по периметру профиля

Чтобы быть уверенным в том, что вы не заденете сверлом стеклопакет, а также не повредите замок штапика, лучше всего перестраховаться (особенно если вы не знаете насколько заглублен в профиль стеклопакет) и сделать двухсантиметровый отступ от штапика.

Очень часто в пластиковых оконных конструкциях просверливают отверстия под кабель (интернет, телефон, сигнализация). Одно/два отверстия, достигающие в диаметре 1 сантиметра, никак не испортят окно, если все сделать грамотно. Кроме выше перечисленных правил сверления, нужно также учесть диаметр кабеля и подобрать сверло так, чтобы кабель максимально плотно входил в отверстие. Таким образом, вам не придется использовать герметик для уплотнения лишних миллиметров.

Такого решения следует избегать, особенно в случае новых окон, так как это может стать причиной испорченной рамы, особенно в случае неумелого сверления. Поэтому перед покупкой стоит оценить, как именно можно прикрепить ваши жалюзи. Бывает, что этот выбор влияет на способ проведения измерений, потому что неинвазивные монтажные кронштейны могут быть размещены в других местах, чем если бы сборка проводилась инвазивным способом.

Можно обойтись без кардинальных методов, стоит поберечь окно, ведь в любом случае оно будет повреждено. Кроме того, через несколько лет пройдет мода на жалюзи – и захочется снова вернуть шторы. Что тогда делать с некрасивыми и трудно маскируемыми дырами в окне? Это не подходящий способ и для людей, которые живут на съемной квартире.

Чтобы не сверлить, нужно купить двустороннюю ленту и крючки, которые входят в комплект к рулонным шторам. Крючки склеивают с помощью ленты. Жалюзи из алюминия лучше всего прикреплять с помощью специальных клипс. Их нужно установить вверху створки. Эта сборка называется инвазивной. Если модель жалюзи небольшого размера, с планками 25 мм в ширину, можно использовать специальные ручки, которыми очень удобно монтировать жалюзи.

Где сверлить металлопластиковые окна?

Разрешается по всему периметру оконного профиля, поперек или вдоль, а иногда даже по штапиках, которые держат стекло. А вообще-то этого лучше не делать. Сверлить в описанных местах по периметру приходится очень часто.

Для подоконника в раме есть специальный желоб, его и нужно использовать.

Рассуждая о месте сверления, стоит помнить, что стеклопакет – это наиболее слабое место, а также те места, где крепятся штапики. От замка также стоит держаться подальше. Все остальные места пригодны для сверления. Самой нежелательной зоной считаются 2 см к стене, где начинается крепление штапика.

Сверло не должно задеть фурнитуру, стекло, и создавать помехи во время открывания/ закрывания конструкции.

Сверлить разрешается, но при этом количество сделанных дыр должно сводиться к минимуму, а их диаметр должен быть меньше, чем саморез, который нужно в них вкрутить, либо точь-в-точь как кабель для телевидения, который нужно просунуть через окно. В противном случае будет нарушена металлопластиковая конструкция и теплоизоляция.

Чем сверлить металлопластиковые окна?

Для просверливания рамы можно использовать:

• болты;
• саморез;
• анкера;
• пресшайбу;
• роллеты;
• быстрый монтаж;
• шуруп.

Специальных саморезов не существует для пластиковых окон, а ведь многие думают, что это не так.

Иногда производители рекомендуют их, конечно. Например, шурупы с потайной головкой, покрытые цинком. Но они очень плохо вкручиваются без использования сверла, потому что очень тонкие и не имеют своего сверла. Нужно брать сверло по металлу немного меньше по размеру, чем саморез, чтобы вкрутить его ровно.

Лучше взять саморез с буром (винтом) на конце. Он легко вкручивается в поверхность.

Доверьтесь специалистам компании «Оконная Мастерская», они помогут Вам с ремонтом металлопластиковых окон. Мы грамотно Вас проконсультируем и, в случае необходимости, наша команда проведет все нужные работы. Звоните!

Советы

При установке устройства своими руками нужно обязательно использовать специальные комплектующие в местах стыковки конструкции. Задача комплектующих – полная герметизация и надежная фиксация узлов примыкания. При установке целесообразно также применять звукоизолирующие прокладки, которые значительно повышают комфортабельность использования вентилятора.

Установка в большинстве случаев начинается с замены стандартного стеклопакета более прочным. Далее в стекле делается отверстие, точно соответствующее размерам вентилятора. Также выполняются перфорации для крепления устройства. После этого стекло обрамляется рамой и монтируется в оконный проем. Затем можно приступать к установке вентилятора согласно инструкции.

Если агрегат предназначен для ПВХ стеклопакета, то прибор должен устанавливаться непосредственно на этапе его изготовления. В таких случаях вентилятор обычно располагают в форточке.

Видео обзор одной из лучших моделей оконного вентилятора — Elicent BUILT-IN (Италия) вы можете посмореть, на видео немного ниже.

В каких местах можно сверлить пластиковые окна

Лучшее решение в подобных неоднозначных ситуациях — обратиться к специалисту, имеющему опыт работы с пластиковыми окнами. Если же такой возможности нет, запомните несколько главных принципов.

Выбирайте место для отверстий ближе к середине ПВХ-профиля по ширине, особенно если вы собираетесь сверлить створку окна.

Если вы попытаетесь просверлить её вблизи штапика, вы можете повредить стеклопакет, если сместите крепёж поближе к наружному краю створки — попадёте сверлом в уплотнитель. Оба случая потребуют ремонта окна.

Не следует сверлить профиль ближе 10–15 см от углов: в углах установлены усилители из стали — скорее всего, просверлить их не удастся и вы просто сломаете сверло.

Наружные работы

Наружное сверление вообще не допустимо. То есть, никаких работ снаружи, связанных с нарушением герметичности профиля, проводить нельзя. Уже не однократно повторялось и еще раз повторится. ПВХ — это материал, у которого коэффициент температурного расширения достаточно высок. Но он отличен от такого же коэффициента металла. Поэтому, если вы закрепили какую-то деталь снаружи саморезом к профилю, то при перепадах температуры герметичность нарушится, винт ослабится и холодный воздух проникнет внутрь профиля. А это нарушение температурного баланса всей системы. Поэтому на вопрос, можно ли сверлить пластиковые окна снаружи, ответ будет однозначный – нет!

Особенности сечения профиля

Профиль выпускается несколькими компаниями, в том числе и отечественными. Каждая из них, делает их по своим особым лицензиям и одинаковых сечений нет. Поэтому внутренние ребра жесткости, расположение стальной арматуры, гигроскопичное наполнение и всевозможные наполнители профиля всегда не одинаковы. Самым лучшим способом что-то закрепить на раме окна пригласить к себе тех, кто это окно делал. Они знают свой профиль его конструкционные особенности и смогут сделать отверстие так, чтобы не повредить всю систему и не нарушить ни прочность, ни герметичность. В самом крайнем случае можно крепить к штапикам. Их сечение почти всегда замкнуто и если вы просверлите отверстие снаружи, то герметичность системы не будет нарушена благодаря уплотнителям. Но тут надо учитывать, что сверлить можно не глубже трех миллиметров. Тогда штапик сохранится. Если глубже то можно пробить его насквозь и даже зацепить стеклопакет, что чревато последствиями. Соответственно и винт должен быть не длиннее.В профиле много пустот. Их выпускают всегда многокамерными. Все зависит от его ширины и на какой стеклопакет он рассчитан. Но меньше пяти камер, не бывает. Чтобы смело делать отверстие в профиле надо его знать.

Именно по этому все, что связано с установкой на пластиковые окна предлагается делать с помощью профессиональных специалистов. Понятно, что всевозможные новинки, предназначенные для пластиковых окон полезны и нужны. Но в том то и дело, что пытаться самим установить их не желательно. Ролеты, жалюзи, шторы, а тем более, если это пластиковые откосы, требуют точного знания сечения профиля, специфики крепления той или иной детали, место сверления, глубину, и длину винта. В общем, поскольку пластиковое окно – это не монолит, а сложная конструкция с внутренней взаимозависимой системой, то ответ на вопрос, допустимо ли сверлить пвх окна, заранее понятен.Просто надо уточнить. Можно, но не самостоятельно! Можно только тем, кто делал и устанавливал окно.

Чтобы зафиксировать элементы фурнитуры или жалюзи, монтажники используют саморезы определенного типа, длины и толщины. Неправильный саморез в неправильном месте легко испортит пластиковое окно. Тип крепежа зависит от того, какую задачу хотите выполнить.

1. Фурнитурные саморезы. Покрыты слоем цинка, имеют золотистый или серебристый цвет. Их используют для крепления фурнитуры. Полукруглая форма головки позволяет полностью «утопить» крепеж, даже если его вкрутили криво. Усовершенствованная модель этих саморезов – с витками разной высоты.

Фурнитурные ремонтные саморезы имеют острый наконечник и широкий шаг резьбы. Их используют, если предыдущий тип не обеспечил надежного крепления. У этих саморезов больше диаметр – это увеличивает прочность и позволяет вкручивать их в отверстие фурнитурного крепления.

Саморезы со сверловым наконечником отличаются от двух предыдущих типов креплений. С их помощью крепят фурнитуру там, где расположен армирующий профиль. У самореза мелкий шаг резьбы, а сверловой наконечник делает большое отверстие. Поэтому такое крепление не используют, если нет металлического элемента – будет плохо держать.

Варианты установки окон-ПВХ

Существует два варианта монтажа пластиковых окон:

• с разборкой окна до мелочей;
• без разборки окна.

Без каких-либо знаний можно сказать, что второй способ будет проще, но его использование ограничивается требованиями ГОСТ.

Технология установки пластикового окна с разборкой

Требование ГОСТ гласят о том, что разборной метод необходимо использовать в случаях установки окна с большими габаритами и на значительной высоте. Заключается этот способ в том, чтобы придать повышенную прочность в местах крепления рамы и стен. Рассмотрим элементы, на которые разбирается пластиковое окно.

При использовании этого метода цельная конструкция разбирается таким образом:

• Первым делом необходимо отставить в сторону стеклопакеты, штапики и створки, Раму в свою очередь необходимо прикрепить к стене. При этом необходимо помнить, что чем больше будет рама, тем длиннее будут анкеры, а расстояние между ними должно быть, наоборот, меньше. Если взять средний размер между анкерами, то он должен составлять около полуметра.
• После того как рама будет качественно прикреплена к стене, можно переходить к крепежу элементов, которые были сняты до установки рамы. После их установки на свои места, останется только прикрепить отлив и откосы. Отлив лучше всего подсоединить к подставочному профилю.

Установка пластикового окна без разборки

акая установка рассчитана на те модели окон, которые не превышают 2 метров по высоте, а здание, где будет оно устанавливаться не больше 12 этажей. Самым большим достоинством этой установки будет то, что окно не нужно разбирать, а это уменьшит риск неправильного монтажа, таких элементов как штапики или стеклопакеты.

Этапы монтажа окна-ПВХ без разборки:

1. В случае необходимости нужно произвести демонтаж старого окна.

2. Далее устанавливается блок пластикового окна на специальные бруски-чопики. Затем выравниваем окно по вертикальному, горизонтальному уровню и, воспользовавшись клиньями из бруска, фиксируем систему в стеновом проеме.

3. Закрепляем оконный блок с помощью крепежных элементов. Они также должны соответствовать требованиям ГОСТ 30971-2002 Приложение Б.

4. Создаем внутренний монтажный шов, который защитит конструкцию от избыточной влаги, что содержится в квартире.

5. Запениваем монтажный шов.

6. Закрываем шов эластичной лентой. Затем прикручиваем стартовый профиль, чтобы установить откосы.

7. Вырезаем по заданным параметрам откосы и устанавливаем их в стартовый профиль.

8. На этом установка пластикового окна завершается. Мы рассмотрели монтаж окна ПВХ по ГОСТу с пароизоляцией монтажного шва внутри квартиры.

Мелочи, которые требуют особого внимания

Проводить монтаж пластикового окна без разборки необходимо лишь при закрытых створках. Если сказать это простыми словами, то регулировку фурнитуры нужно производить до установки окна.

Не стоит пренебрегать подставочным профилем! Без него возрастает риск появления холодного мостика. Также на это влияет неправильно выставленное окно.

Если производится установка разборного окна, то свое внимание необходимо сконцентрировать на сборку штапиков и их крепление. А именно, при изъятии штапика стеклопакет можно будет легко выдавить, поэтому при сборке нужно следить за тем, чтобы штапики были плотно установлены как с наружной, так и с внутренней стороны

Можно ли сверлить металлопластиковые рамы окон?

Вначале рассчитаем в RFSim99 геометрию полосковой линии. Подбирая ширину полоска для параметров имеющейся полиэтиленовой ленты, добивается сопротивления линии 50 Ом. У меня получилось 2 мм.

Вырезаем отрезок ленты шириной миллиметров 15 (у меня она толщиной 0,7 мм, от упаковки автомобильных ковриков) и длиной раза в полтора больше, чем толщина рамы.

На одну сторону ленты наклеиваем медный скотч полной ширины (у меня он был шириной 8 мм).

На другую – вырезанную полоску медного скотча рассчитанной ширины( у меня 2 мм).

Вставив между окнами и прижав, проверяем что все нормально проходит.

Припаиваем (аккуратно, приподняв края скотча, чтобы не расплавить ленту) кабель. Сначала с одной стороны. Подрезаем наклонно ленту в сторону кабеля.

Затем надеваем термоусаживающуюся трубку, припаиваем кабель с другой стороны. Аккуратно обжигаем термоусадку, чтобы обеспечить механическую прочность и герметичность перехода. Устанавливаем переход на место. Если рама имеет металлические части в конструкции (например, тяги открывания), то переход устанавливается земляной (широкой) полосой к ним.

Измерения показали, что дополнительные потери описанного перехода составили:

1. на 14 МГц менее 0,03 dB, что соспоставимо с точностью моего измерения;
2. на 28 МГц менее 0,07 dB,
3. на 50 МГц менее 0,12 dB.

КСВ перехода составил:

1. на 14 МГц менее 1,1,
2. на 28 МГц менее 1,2,
3. на 50 МГц менее 1,3.

Испытания показали, что при мощности 500 Вт на 28 МГц, поданной непрерывно в течение 10 минут переход стал лишь слегка теплым на ощупь.

Впрочем, вышеприведенные цифры потерь зависят от качества пластика ленты и медного скотча. Оригинальный медный скотч 3M имеет хорошую медь и токопроводящий клей. А вот какая медь и клей будут на китайском аналоге — тайна сия велика есть. Качество случайного пластика тоже может оказаться всяким.

Поэтому имеет смысл проверить ваши скотч и пластиковую ленту, подержав пару минут в микроволновке, включенной на полную мощность (конечно, вместе со стаканом воды) – в норме они не должен сколь-нибудь заметно нагреваться.

Устанавливая пластиковые окна, очень часто можно столкнуться с различного рода проблемами. Поскольку пластиковое окно состоит из множества элементов, которые выполняют свои функции и закрепляются на пластиковой раме при помощи саморезов, существует проблема срыва резьбы при закреплении фурнитуры.
