Почему важно знать оптимальный угол наклона односкатной крыши, каким должен быть?

Выбор кровельного покрытия

Выбор материала для кровельного покрытия – важная и ответственная задача. Односкатная крыша имеет большую площадь, что определяет особые требования к типу кровли:

  • Устойчивость к внешним механическим нагрузкам.
  • Невосприимчивость к ультрафиолетовым лучам.
  • Высокие гидроизоляционные качества.
  • Низкий коэффициент теплового расширения.
  • Прочность, стойкость абразивному воздействию мелких частиц, принесенных ветром.

Существуют разные типы кровли:

  • Пленочный.
  • Мастичный.
  • Листовой.
  • Рулонный.
  • Штучный.

Наиболее распространенными видами являются листовые и рулонные материалы – металлочерепица, профнастил, ондулин или рубероид (мягкая кровля).

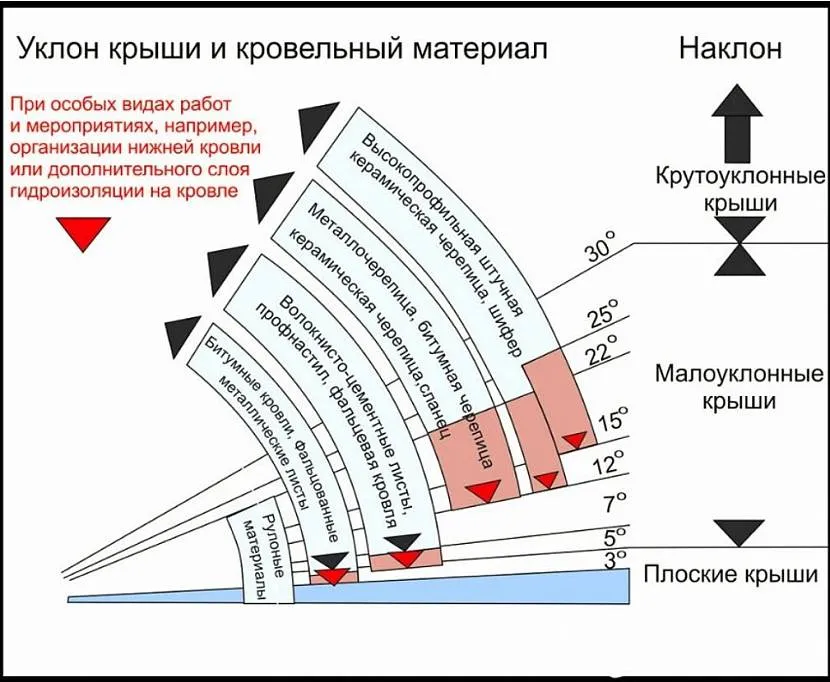

Необходимо учитывать, что каждый тип покрытия имеет свой рекомендованный угол наклона кровли Источник belhouse.by

Среди пользователей самыми востребованными являются металлические виды покрытий – профнастил, металлочерепица и т.п. Они образуют герметичную и прочную кровлю, устойчивы ко всем видам нагрузок. При этом, герметичность нередко становится причиной нежелательных инцидентов, связанных с атмосферными проявлениями. Сильный порыв ветра, направленный с нужной стороны, с легкостью срывает сплошное металлическое полотно, чего не наблюдается при использовании, например, штучных материалов.

Кроме того, металлические покрытия нуждаются в качественном утеплении или, как минимум, шумоизоляции. Во время дождя они издают довольно громкий звук, распространяющийся через конструкции дома по всем помещениям. Мягкие покрытия не шумят, практически не способствуют конденсации влаги, но намного менее устойчивы к внешним воздействиям.

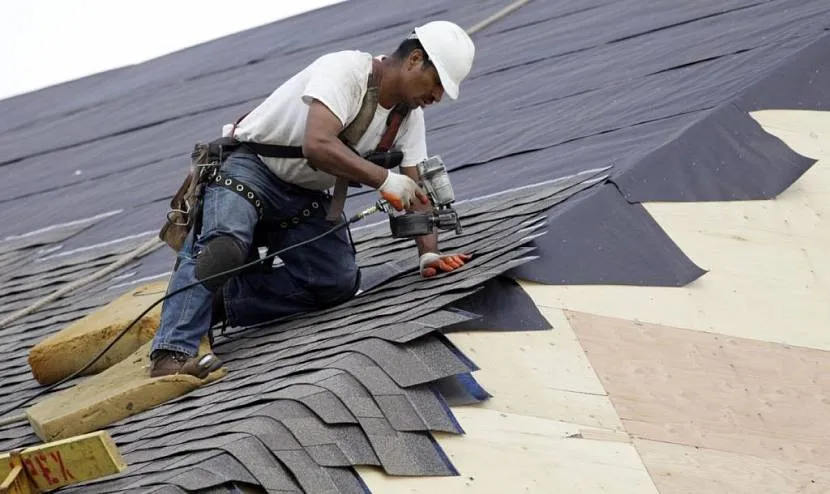

Ремонтопригодность мягкой кровли намного выше, чем у альтернативных вариантов и допускает точечный или частичный ремонт Источник proroofer.ru

Традиционные асбоцементные материалы (гладкие листы или шифер) долговечны и достаточно прочны, но считаются вредными из-за выделения асбестовой пыли. Кроме того, они имеют большой вес, создающий излишнюю нагрузку на стропильную систему. В сочетании с весом снега (один м3 мокрого снега может весить до 950 кг) это может вызвать деформации или разрушение опорной системы кровли. Односкатные кровли с малым уклоном, покрытые подобными материалами, склонны к накоплению снеговых масс из-за высокой шероховатости поверхности, а также вследствие способности впитывать влагу.

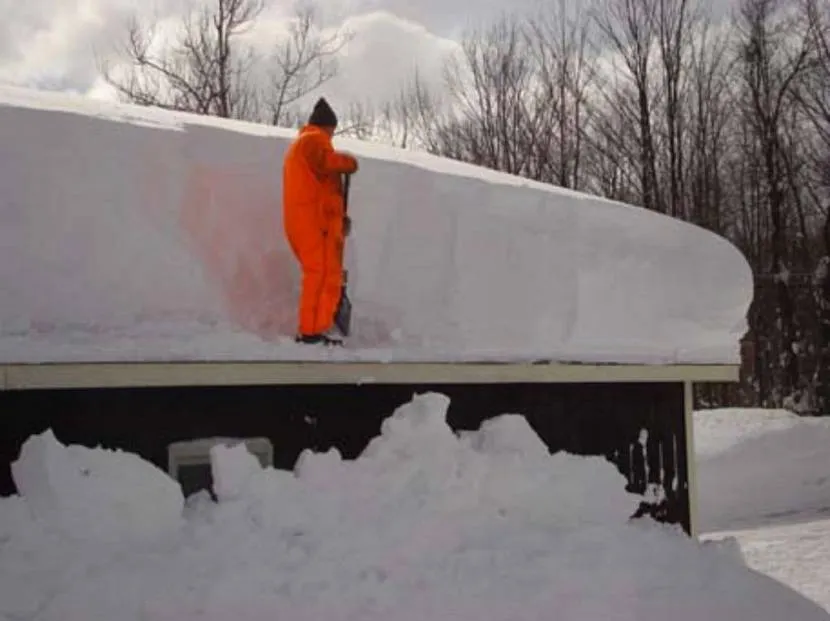

Такая кровля склонна к накоплению снеговых масс Источник eltctricon.ru

Снег примерзает к покрытию и теряет возможность схода, в результате чего на крыше образуются большие сугробы, которые приходится регулярно счищать.

Все плюсы и минусы односкатной крыши

Среди опытных строителей есть приверженцы и противники такого типа укрытия зданий.

В пользу этого способа стоит сказать следующее:

Стоит обратить внимание и на то, что конструкция крыши не позволяет обустроить уютную мансарду или чердак, из-за чего некоторые хозяева отказываются от этого способа настила поверхности дома. Односкатная крыша является одним из наиболее простых вариантов кровельных конструкций, с устройством которой можно без особых проблем справиться своими руками. Нужно лишь изучить основные особенности технологии и сделать все в строгом соответствии с инструкцией

Нужно лишь изучить основные особенности технологии и сделать все в строгом соответствии с инструкцией

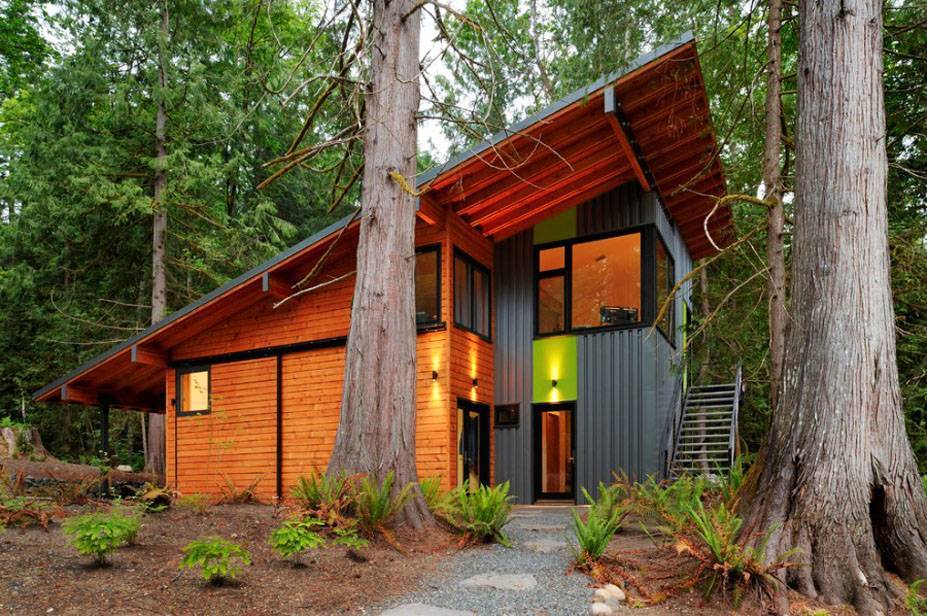

Односкатная крыша является одним из наиболее простых вариантов кровельных конструкций, с устройством которой можно без особых проблем справиться своими руками. Нужно лишь изучить основные особенности технологии и сделать все в строгом соответствии с инструкцией.

Рассматриваемая конструкция привлекательна, прежде всего тем, что для ее устройства не нужно большое количество строительных материалов. Какие-то серьезные навыки и большой опыт для выполнения такой работы тоже не нужны. Односкатная крыша имеет предельно простое устройство и отлично подходит для жилых и хозяйственных построек.

Лучше, если разработкой проекта односкатной кровли будет заниматься специалист. Это существенно упростит работу домашнего мастера. Ему останется лишь выполнить все в соответствии с инструкцией и радоваться полученному результату.

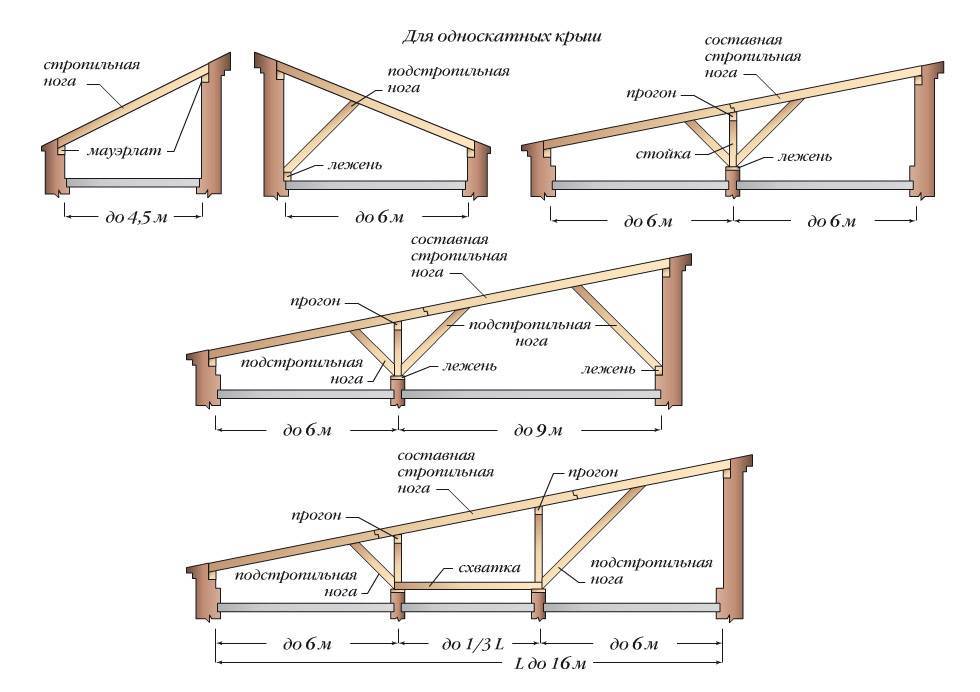

Основным материалом изготовления односкатной крыши является натуральная древесина. Она применяется для создания обрешетки, балок, стропил и прочих элементов. В качестве финишного покрытия чаще всего используется шифер и его более современный аналог под названием ондулин, нередко применяется черепица и прочие материалы.

Прежде чем приступать к устройству односкатной кровли дома своими руками, необходимо рассчитать оптимальный уклон ската крыши.

Как уже отмечалось, главным моментом, на который нужно ориентироваться на данном этапе, является то, какой финишный кровельный материал решит использовать владелец. К примеру, металлочерепица или тот же шифер задерживают осадки не так, как металлопрофиль. И все эти моменты нужно обязательно учитывать на этапе проектирования и расчета кровельной системы.

В случае применения рубероида и прочих рулонных кровельных материалов можно делать минимальный уклон на уровне 5-10 градусов. При использовании шифера уклон рекомендуется увеличить до 20 градусов. Если же крыша будет крыться черепицей, минимально допустимый угол наклона составляет 20-30 градусов, но лучше ориентироваться хотя бы на 35 градусов.

Помимо типа финишного кровельного покрытия необходимо учитывать и основные особенности рельефа местности, в которой построен дом. К примеру, если здание расположено так, что его крышу может со всех сторон обдувать ветер, угол наклона ската можно уменьшить. Если же дом располагается среди густых насаждений высоких деревьев, настоятельно рекомендуется обустраивать более крутые скаты, т.к. одной лишь силы ветра для удаления всего снега определенно не хватит.

Расчет уклона кровли из профнастила

При расчете уклона крыши из профнастила, необходимо учитывать четыре составляющие:

  • Вес утеплителя, обрешетки, контробрешетки и других слоев кровельного пирога;
  • Вес самого кровельного покрытия;
  • Снеговую нагрузку для вашего региона;
  • Ветровую нагрузку для вашего региона.

Предположим, что мы будем крыть крышу профлистом С21-1000-0,6. Вес квадратного метра профнастила этой марки составляет 5,4 кг. В качестве теплоизоляции будем использовать базальтовые плиты толщиной 100 мм и удельной плотностью 150 кг/м³. Следовательно, масса 1 м² утеплителя составит 15 кг. Для обрешетки применяем брус 200×200 мм из сосны с шагом 650 мм, поэтому масса 1 м² обрешетки составит 28,3 кг. Массу остальных составляющих берем равной 3 кг/м².

Таким образом, масса всего кровельного пирога равна: 5,4+15+28,3+3=51,7 кг/м². Полученное значение умножаем на коэффициент 1,1 для того, чтобы обеспечить возможность изменения некоторых материалов кровельного пирога. Итого, общая масса 1 м² кровли равна 56,87 кг/м².

Теперь необходимо вычислить допустимый уклон, исходя из существующих снеговых и ветровых нагрузок. Предположим, что дом построен в Новгородской области. Она относится к III снеговому району, что можно определить с помощью карты, представленной выше.

Итак, наша снеговая нагрузка равна 180 кг/м². Однако учитывать ее необходимо с поправочным коэффициентом µ, который зависит от угла наклона кровли:

  • Если наклон минимальный — угол кровли из профлиста меньше 25°, то значение поправочного коэффициента берется равным 1;
  • Если угол наклона кровли из профнастила находится от 25° до 60°, то µ=(60°-α)·(60°-25°), где α — искомый уклон крыши;
  • Если угол наклона крыши из профнастила больше 60°, то µ равен 0, то есть снеговая нагрузка при расчете кровли не учитывается.

Ветровую нагрузку необходимо учитывать при расчете угла наклона. Новгородская область относится к Iа ветровому району, где, как видно из карты ниже, нормальная нагрузка равна 23 кг/м².

Нагрузка, действующая непосредственно на кровлю, вычисляется по следующей формуле:

W=Wn·Kh·C

Здесь Wn — нормальная нагрузка для выбранного региона, Kh — коэффициент, учитывающий высоту здания, и С — аэродинамический коэффициент, который может находится в пределах от -1,8 до 0,8, в зависимости от уклона крыши. Поскольку рассчитать его довольно сложно, для нашей формулы возьмем наибольший — 0,8, что позволит упростить подсчеты в сторону большей прочности кровли.

Итак, предположим, что наш дом находится на открытой местности и имеет высоту выше 5 метров, тогда Kh будет равен 1, а ветровая нагрузка — 23·1·0,8=18,4 кг/м².

Величина высотного коэффициента для расчета ветровой нагрузки
Высота объекта, мОткрытая территория (берега водоемов, степь, лесостепь, пустыня, тундра)Небольшие города, лесные массивы другие пространства с регулярными препятствиями выше 10 метровСредние и крупные города с высотой зданий от 25 метров
до 50,750,50,4
от 5 до 1010,650,4
от 10 до 201,250,850,53

Таким образом, с учетом массы кровельного пирога и влияния ветра, нагрузка на кровлю будет равна 56,87+18,4=75,27 кг/м². Так как предельная несущая способность профлиста С21-1000-0,6 при шаге опор 1,8 м и использовании второй схемы опирания равна 253 кг/м², необходимо выбрать такой уклон кровли из профлиста, чтобы посчитанная нами нагрузка, с учетом снеговой, была меньше этого значения.

Поскольку 75,27+180=255,27 кг/м², что очевидно, больше, чем 253 кг/м², уклон крыши из профнастила в нашем случае не может быть меньше 25°. Так как делать угол больше 60° тоже нецелесообразно, получаем, что необходимое нам значение находится в пределах от 25° до 60° — то есть µ нужно вычислить по формуле.

Вычисляем минимальный уклон для профнастила кровельного С21 при наших условиях:

180·(60-α)·(60-25)+75,27=253

Решив это простое уравнение, получаем, что α=25,441°. Таким образом, допустимый минимальный уклон кровли из профлиста при заданных нами параметрах будет равен 26°. Для большей надежности здание, расположенное в данных условиях и имеющее указанный кровельный пирог, лучше снабдить кровлей с наклоном в 30°. Хотя можно остановится и на минимальном значении, учитывая то, что на предыдущих шагах расчета уклона кровли из профнастила были несколько раз использованы повышающие коэффициенты.

Создание минимального уклона

Уклон крыше создают в момент укладки утеплителя.

Способ формирования наклона зависит от вида выбранного утеплителя.

Если сыпучий материал, насыпают его, задавая необходимый угол.

Для закрепления заливают цементным молочком.

Из пенобетона уклон выполнят специалисты, без них при этом способе не обойтись.

При использовании теплоизоляционных материалов для создания заданного уклона либо применяют теплоизоляционные плиты, изготовленные с уклоном, либо используют пластиковые опоры, которые можно регулировать.

Главная задача разуклонки – обеспечить беспрепятственное движение воды к водосборным воронкам в любом месте крыши.

Если провести проверку – вылить ведро воды, она должна уйти без задержки.

Качественно выполненные работы по разуклонке кровли значительно продлят ее срок службы.

Видео об устройстве плоской крыши.

Что еще почитать по теме?

Расчет снеговых нагрузок в соответствии строительным нормам ↑

Без учета климатических особенностей зим в данном регионе крыша может попросту не выдержать выпавшего количества снега, стропильные конструкции деформируются с дальнейшими разрушениями.

На заметку Вес свежего выпавшего снега составляет порядка 100 килограмм на 1 кубометр объема, мокрый тяжелее – 300 кг/м³.

Зная массу осадков, уже можно рассчитать воздействие снега на поверхность по толщине выпавшего  покрова. Для чего в СНиПе (строительные нормы и правила 2.01.07-85 «Нагрузки и воздействия» параграф 10) включены формулы, по которым можно произвести расчеты. Но, следует знать именно среднюю толщину снежного покрова для конкретного региона и соответственно создаваемые воздействия.

Скачать

  СНиП 2.01.07-85* “Нагрузки и воздействия” (1,1 MiB, 2 852 hits)

Чтобы можно было сделать точный расчет, составлена карта страны, где территория разбита на 8 регионов с приблизительно одинаковыми условиями.

  1. Например, для Москвы и Подмосковья нагрузка составляет приблизительно 180/126 кг/м³,
  2. район Нижнего Новгорода – 240/168 кг/м³,
  3. а в горных районах этот показатель может варьироваться 560/392 кг/м³.

С учетом таких данных проводится расчет полной снеговой нагрузки на кровлю с применением такой формулы:

S – это искомая полная снеговая нагрузка;

S расч – расчетная снеговая нагрузка (смотрим по карте, уточняем конкретно по своему региону);

µ – коэффициент, учитывающий угол наклона кровли.

Значение уклона кровли берут зависимо от следующих показателей:

  • При наклоне скатов менее чем на 25 градусов – единица;
  • Наклон от 25 до 60 градусов – коэффициент 0,7;
  • При уклонах скатов более чем на 60 градусов, данный показатель не учитывается вообще.

То есть, имея такие данные довольно просто сделать расчеты. Например, для района Нижнего Новгорода расчетная снеговая нагрузка имеет показатель 240 кг, дом проектируется со скатами под углом в 30 градусов, значит, подсчет имеет следующий вид – 240×0,7=168 кг/м³. После чего можно подобрать соответствующие детали стропильной конструкции кровли.

Плоские типы крыш

Подобные типы конструкций крыши неприемлемы для регионов с большим количеством осадков в холодное время года, так на такой поверхности будут накапливаться большие объемы снега. Результатом станет чрезмерное давление снега на конструкцию. В областях с теплым климатом, кровли подобного типа должны иметь запас прочности, а также сплошную обрешетку. Обязательным условием является монтаж подогрева карнизов, для удаления осадков со свесов через водосточные системы.

Совет Уклон плоскостей скатов в сторону водосточных воронок при таких ситуациях должен превышать показатель в 2 градуса, что обеспечит полноценный сток осадков.

Проектируя строительство гаражей, хозяйственных построек или беседок с плоским накрытием, руководствуются такими же правилами и расчетами снеговых нагрузок, как и для обычных двухскатных (или более) типов крыш. Однако для плоских кровельных конструкций на таких постройках лучше подобрать стропила с более толстых материалов, а обрешетку монтировать сплошной.

О факторах, влияющих на расчет угла ската крыши

Крыши, как уже писалось на нашем сайте, имеют разную форму и количество скатов. Они бывают одно-, двух- и четырехскатными. Угол наклона крыши зависит от количества скатов на вашем доме.

Строительные работы по монтажу кровли могут приостановиться, если заранее не решить, из какого материала вы собираетесь делать финишное покрытие и какой угол наклона кровли

Необходимо помнить, что эти два понятия тесно переплетаются, поскольку вид предлагаемого кровельного материала будет приниматься во внимание при расчете угла наклона любой скатной крыши

Остановимся на факторах, которые принимаются во внимание, когда делают расчет угла наклона крыши. К примеру, выбирая угол наклона односкатной крыши в пределах 9-20 градусов, нужно будет учесть такие факторы, как. К примеру, выбирая угол наклона односкатной крыши в пределах 9-20 градусов, нужно будет учесть такие факторы, как

К примеру, выбирая угол наклона односкатной крыши в пределах 9-20 градусов, нужно будет учесть такие факторы, как

  • материал финишного покрытия;
  • существующие климатические условия;
  • функциональное назначение постройки.

В случае, когда крыша будет иметь два и более ската, то во внимание будут приниматься не только вышеперечисленные факторы и район, в котором будет вестись строительство дома. Нужно будет учесть, для каких целей устраивается чердачное помещение. Если оно предусмотрено не для жилья, а должно использоваться для хранения временно неиспользуемых вещей и предметов, то не стоит устраивать для этих целей большое помещение (речь идет о высоте потолка)

Когда же хозяева планируют сделать из чердака жилое помещение в виде мансарды, то возникает необходимость в устройстве хорошей крыши со значительным уклоном

Если оно предусмотрено не для жилья, а должно использоваться для хранения временно неиспользуемых вещей и предметов, то не стоит устраивать для этих целей большое помещение (речь идет о высоте потолка). Когда же хозяева планируют сделать из чердака жилое помещение в виде мансарды, то возникает необходимость в устройстве хорошей крыши со значительным уклоном.

В тех регионах, где не редкость сильные ветра, делают минимальный уклон кровли. Поэтому на нее приходится не такое сильное воздействие ветра. Делать крыши без уклона также не рекомендуется. Такие покрытия можно устраивать в регионах с большим числом солнечных дней и маленькой вероятностью осадков.

Сопротивление ветру при высокой крыше значительно больше, чем при низкой. Однако при очень маленьком уклоне существует вероятность, что ветер может сорвать финишное покрытие. Получается, что при сильно крутых кровлях существует такая же опасность, что и при кровлях совсем не имеющих наклона. Рекомендуется поэтому выбирать следующие наклоны кровель – при несильных ветрах он может иметь величину от 35 до 40 градусов, при сильных ветрах оптимальный угол ската крыши составляет 15-25 градусов.

Принимая во внимание все вышеописанное, величина угла наклона крыши рассчитывается, ориентируясь на диапазон от 9 до 60 градусов. Проектировщики, как правило, производят соответствующие расчеты и обычно останавливаются на значениях, которые составляют от 20 градусов до 45. Чем привлекателен такой угол наклона крыши? Тем, что можно пользоваться любым кровельным материалом – металлочерепицей, профнастилом, шифером и т.д

Тем не менее, каждый материал для финишного покрытия отличается своими требованиями, которые учитываются при устройстве конструкции крыши

Чем привлекателен такой угол наклона крыши? Тем, что можно пользоваться любым кровельным материалом – металлочерепицей, профнастилом, шифером и т.д. Тем не менее, каждый материал для финишного покрытия отличается своими требованиями, которые учитываются при устройстве конструкции крыши.

  1. Использование наплавляемых материалов наиболее подходит, когда кровля имеет уклон 0-25% . Когда уклон составляет 0-10%, то материал необходимо укладывать в три слоя. Если значение угла наклона находится в пределах 10-25%, можно обойтись одним слоем, но материал должен иметь посыпку.
  2. Асбоцементными волнистыми листами (шифером) покрывают крыши, имеющие уклон кровли до 28%.
  3. Черепица применяется, когда крыша имеет уклон не меньше 33%.
  4. Стальное покрытие укладывают на кровле с углом наклона менее 29%.

Расход материала напрямую зависит от уклона крыши. Чем он больше, тем больше расход финишного материала. Как следствие, плоская крыша в этом отношении будет стоить дешевле, чем кровля, имеющая угол наклона в 45 градусов.

Если вам известна величина уклона крыши, то рассчитать количество необходимого материала не составляет труда. То же можно сказать и о высоте кровельной конструкции.

Остановимся на каждом конкретном виде кровельного покрытия.

Зависимость угла к величине вертикального нахлеста и расстоянию между досками обрешётки

При проектировании крыши и расчёте необходимых материалов, важно понимать, что чем меньше угол наклона ската, тем больше будет перерасход материалов. При уклоне крыши из профнастила не более 12°, необходимо оставлять не менее 20 см профиля под вертикальный и горизонтальный нахлест. При этом необходимо использовать герметик для закупоривания стыков между листами профнастила, как с горизонтальными листами, так и с вертикальными

С увеличением угла, более 12°, герметик не требуется, а расстояние, требуемое под нахлест, снижается

При этом необходимо использовать герметик для закупоривания стыков между листами профнастила, как с горизонтальными листами, так и с вертикальными. С увеличением угла, более 12°, герметик не требуется, а расстояние, требуемое под нахлест, снижается.

Профнастил для крышиИсточник centr-krovlya.ru

Угол кровли к основанию, град.Величина под нахлест, мм.
10 – 15Не менее 200
15 – 30150 – 200
30 – 90100 – 150

Максимальное расстояние между досками обрешётки с увеличение угла увеличивается. Так как на крышах имеющих крутые скаты (с углом более 30 градусов) не задерживается дождевая вода и, особенно, снег, установка прочной обрешётки не требуется.

Сплошная и разреженная обрешёткаИсточник legkovmeste.ru

Важную роль при расчёте затрат на обустройство крыши играет толщина рисунка профиля профнастила. Листы, имеющие наименьшую толщину рисунка профиля до 20 мм, при наклоне менее 15° требуют основания в виде сплошной обрешётки, что влечёт за собой дополнительные траты.

Ниже приведена таблица показывающая зависимость толщины рисунка профиля, угла наклона и шаг обрешётки.

Толщина рисунка профиля, мм.*Угол наклона, град.Расстояние между досками обрешётки, мм.
менее 15Не более 15сплошная обрешётка
15 – 30Не более 15сплошная обрешётка
Не более 15До 500
30 – 50Не более 15До 500
Не более 15До 1000
50-70Не более 10До 3000
70 и болееНе более 10До 4000

Толщина рисунка профиля* – данный размер указывается в наименовании профлиста, например, С-8, МП-20, НС-35 и т.д.

Разные виды профнастилаИсточник otdelka-expert.ru
