Пошаговая инструкция по возведению свайного фундамента на сваях из асбестоцементных труб

Столбчатый фундамент своими руками

Прежде чем начинать строительство на участке, нужно тщательно изучить особенности столбчатого фундамента из асбестовых труб. Выражение «дешево и сердито» не значит правильно, нельзя забывать о рациональности и целесообразности. Записываем и запоминаем некоторые особенности, без которых не обойтись при строительстве.

1. Фундамент из асбестовых труб годится только для легких конструкций: деревянных беседок, веранд, каркасных домов, бань, небольших дачных домиков.
2. При возведении нужно обязательно учитывать тип грунта, глубину промерзания и уровень грунтовых вод, вес постройки.
3. Глубина размещения труб будет зависеть от типа строения.
4. Уместным будет использовать асбестовые трубы в качестве фундамента на склонах, неровных участках.
5. Закладку такого фундамента можно производить даже зимой при небольших морозах.
6. Постройки на асбестовом фундаменте хорошо сохраняют тепло, поскольку соприкосновение с поверхностью земли минимально. Сухость и комфорт вам обеспечены.
7. Произвести расчеты фундамента и построить его под силу каждому, не обязательно обращаться к специалистам.
8. Лучше использовать для фундамента безнапорные асбестовые трубы диаметром 150-250 мм. Расчет таков: для легких конструкций типа веранды, беседки можно использовать трубы до 200 мм в диаметре, а вот если конструкция более сложная и тяжелая, то берется труба не менее 250 мм в диаметре.

Асбестовые трубы для фундамента подходят для легких построек: беседок, небольших дачных домиков, веранд.

Необходимые расчеты

Правильная планировка будущего фундамента – залог успешного строительства. Сперва нужно определить, какое количество свай необходимо и на какую глубину их закапывать.

Количество столбов будет зависеть от типа постройки. Их равномерно распределяют под углы здания, вдоль периметра, по центру в местах пересечения внутренних и внешних стен. Обычно их устанавливают через каждые два метра по длине и по ширине.

Глубина напрямую будет зависеть от типа грунта, веса постройки. Придется изучить особенности участка, на котором планируется строительство, залегание грунтовых вод, степень промерзания почвы. Обычно, высота асбестовых труб над уровнем земли равна 30-50 см. Но она может быть увеличена, если существует угроза паводков, подтоплений.

Количество свай и их глубина будет зависеть от вида строения, его размеров.

Подготовительные работы

Начинаются они с зачистки территории. Перед разметкой убирается мусор, корчуются кусты, деревья, снимается 20-сантиметровый слой земли. Намечаются границы расширенного участка, для этого достаточно отступить от главного фундамента 2 метра во все стороны.

С помощью колышков и шнура отмечаются места, где будут установлены асбестовые трубы. Колышки или металлические прутья вбиваются в углах пересечения веревок. Только потом размечаются места, где будут размещаться промежуточные столбы. Выравнивание производят и по диагоналям, чтобы избежать перекоса здания в дальнейшем.

Все неровности на участке засыпаются песком или гравием. Теперь пора приступать к основному делу – возведению самого фундамента из асбестоцементных труб своими руками.

Расчет столбчатого фундамента

Принципы расчета этого вида основания подчиняются общим правилам.

Вначале определяют совокупную нагрузку. Сюда входят:

1. Вес постройки.
2. Вес фундамента (опоры плюс ростверк).
3. Вес отделки, оборудования и мебели.
4. Ветровые и снеговые нагрузки.

Вес стройматериалов и оборудования рассчитывают по проекту. Мебель и технику — оценивают приблизительно. Нагрузку на грунт от самого фундамента вначале принимают как оценочную величину, которую затем корректируют по результатам расчета. А климатические нагрузки нормированы для каждого региона.

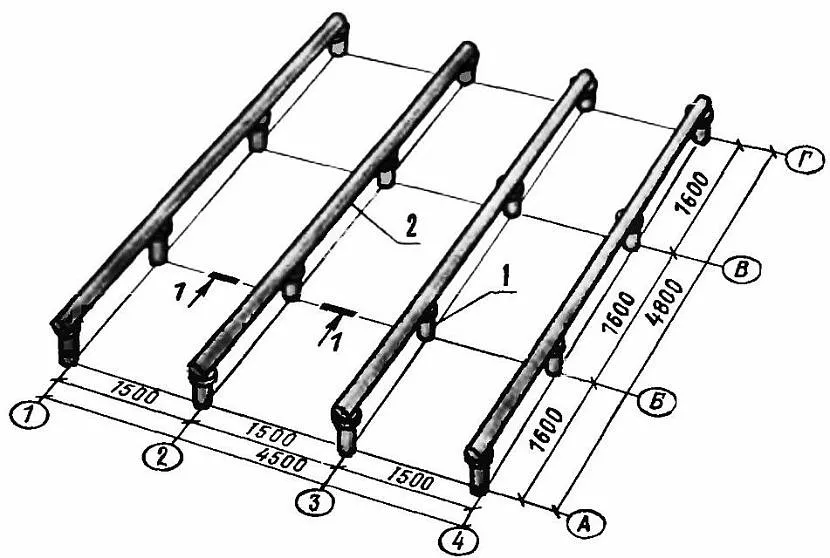

Чертеж фундамента из асбестовых труб Источник derevyannyydom.ru

По результатам расчетов и на основании характеристик грунта определяют суммарную площадь опор. А затем либо по заданному количеству опор определяют минимальную площадь сечения одной трубы. Либо наоборот — по выбранному виду и размеру трубы рассчитывают количество опор и расстояния между ними.

Сам процесс расчетов довольно сложен и может проходить в несколько этапов методом «последовательного приближения». Проектированием должен заниматься профессионал — для фундамента в корне неверен принцип приблизительности по типу таких рекомендаций: «обычно выбирают трубы диаметром не менее 100 мм с расстоянием между ними 1.5-2.5 м».

Советы по заложению фундамента из асбестовых труб

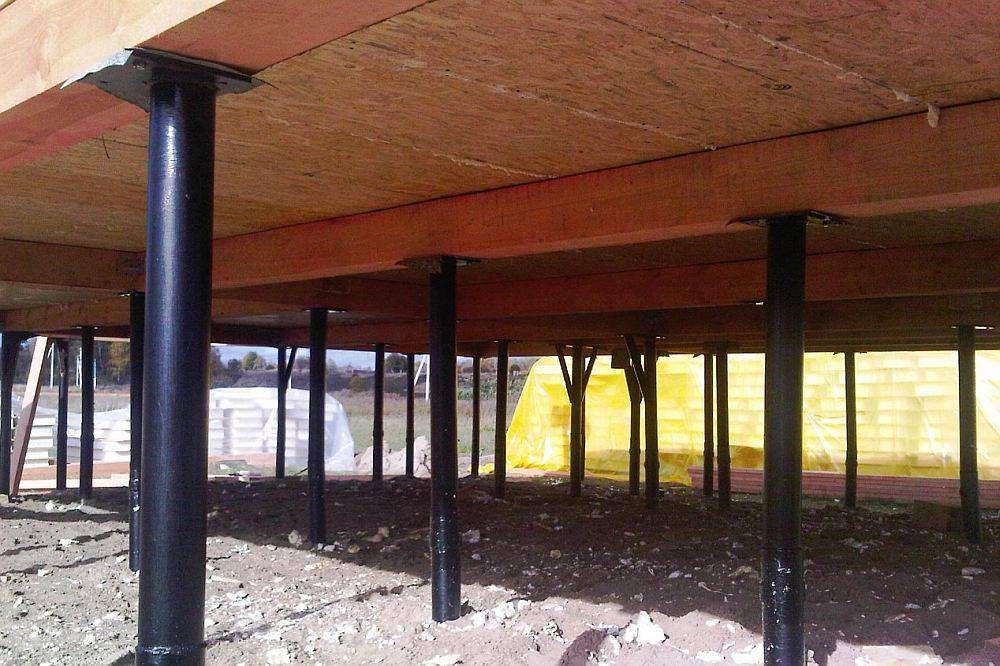

Фундамент свайный из труб своими руками

Фундамент это основание здания, от его прочности зависит долговечность строения, По сути, он является главной несущей конструкцией сооружения, его подвижки или просадки приводят к перекосам конструкции здания, начинают вздуваться полы и перестают закрываться двери, а, в худшем случае, дом просто может разрушиться. Как построить недорогой и надежный столбчатый фундамент из надежных асбестовых труб мы и предлагаем рассмотреть в приведенной статье.

Схема столбчатого фундамент из труб

Нужно отметить, что именно в последнее время такой вид основания дома становится особенно популярным.

Достоинства и недостатки свайного фундамента

Основание для дома из асбестоцементных труб выгодно в материальном плане и достаточно надежно для устройства легких зданий и вспомогательных сооружений типа бревенчатых или каркасных домиков, бань, хозяйственных построек. Для постройки столбчатого фундамента из асбестовых труб понадобятся собственно трубы, садовый бур, бетономешалка (ее можно арендовать на время строительства), несколько прутков рифленой арматуры, песок и цемент. По трудоемкости исполнения его вполне можно соорудить своими руками.

О достоинствах такого фундамента можно сказать следующее:

Асбестовые трубы не требуют больших затрат, быстро строятся, защищает от влаги

• по сравнению с монолитными решениями основание из асбестоцементных труб для дома обойдется вдвое дешевле и потребует вдвое меньших затрат сил и времени;
• рытье котлована для такого фундамента не обязательно;
• свайный фундамент из асбестоцементных труб строится очень быстро, по окончании работ можно сразу же приступать к сооружению дома, экономя до двух недель по сравнению с монолитным фундаментом;
• высота такого фундамента над грунтом составляет обычно не менее 30 см, что избавит от попадания воды в дом при ливнях и подтоплениях, а если в данной местности когда-либо случались наводнения, сваи можно поднять и выше;
• на фундаменте из асбестоцементных свай гораздо проще подводить к дому коммуникации – водопровод, канализацию, газовую подводку и прочее.

Применение таких оснований ограничивается следующими факторами:

• такие конструкции применимы только при условии размещения на них сооружений ограниченной массы;
• длительность безопасной эксплуатации свайных фундаментов из асбестоцементных свай ограничивается 80 годами;
• в домах на таких фундаментах практически невозможно устроить подвал;
• основание дома из асбоцементных свай невозможно в местах с плавающими грунтами.

Для указанных целей вполне применимы и другие материалы, в частности металлические или пластиковые изделия. Однако они имеют и характерные материалам недостатки. Металлические трубы подвергаются коррозии и обходятся дороже, а пластиковые имеют ограничения по действию отрицательных температур.

Асбестоцементные трубы имеют самый низкий коэффициент теплового расширения, что обеспечивает стабильность фундамента при эксплуатации.

Как сделать фундамент

Приступая к строительству нужно произвести ряд обязательных действий, чтобы работа не выполнялась впустую:

Расчет столбчатого фундамента из труб

Ростверковые фундаменты

При необходимости усиления свайных фундаментов, применяется элемент конструкции, называемый ростверком. Этим термином обозначается бетонная плита или балка, которая укладывается поверх вертикальных опор фундамента.

Виды ростверков

Виды ростверков

1. Высокий – опорный элемент располагается выше поверхности грунта, применяется в местностях с высоким расположением грунтовых вод.
2. Низкий – применяется при глубоком расположении грунтовых и в местностях с небольшой глубиной промерзания грунта.
3. Повышенным ростверком называют опорный элемент, расположен на уровне грунта. Выполняется путем изготовления опалубки, армирования и сплошной заливки бетоном. Наиболее прочное основание для малоэтажного и более крупного строительства, поскольку опора превращается в монолитное сооружение.

Виды ростверков по применяемым материалам:

1. Деревянный – ростверк из бруса, применяется для строительства домов из древесины, бань, хозпостроек. Легко исполним своими руками. Нуждается в качественной защите древесины от гниения и вредителей.
2. Стальной – изготавливается из стальных конструкций, прутков и винтовых свай. Применяется в легковесном строительстве, отличается прочностью и устойчивостью. Недостаток – подверженность коррозии.
3. Монолитный – система элементов из асбоцементный свай и литой бетонной опорной поверхностью, объединяющей все составляющие конструкции в единое целое. Наиболее надежный и долговечный вид свайных фундаментов.

Виды ростверков по материалам

Как сделать столбчатый фундамент своими руками ?

Столбчатый фундамент – это прекрасное основание для размещения на нем таких построек как:

• каркасный дом;
• деревянная баня, сауна;
• хозпостройки;
• летняя кухня из кирпича;
• патио, перголы, веранды;
• террасы, пристроенной к дому;
• беседки с камином.

В последние годы мастера для изготовления столбчатого фундамента под зданием используют асбестовые или пластиковые трубы

Планируя проведение строительных мероприятий, стоит выбрать вид фундамента. Наибольшее распространение получили такие виды:

Систему опор размещают в точках сосредоточения максимальной нагрузки, а это углы постройки, пересечение стен или балок

Технологический процесс по возведению фундамента

В первую очередь участок строительства очищается от различной растительности. Крупные деревья и кустарники выкорчевываются с корнями. После этого переходят к разметке фундамента. По размерам будущего строения натягиваются шнуры, на пересечении которых будут основные точки устройства скважин.

Также асбестовые трубы должны устанавливаться на всех пересечениях наружных и внутренних стен, местах расположения печей и в других точках, где предполагается повышенная нагрузка на основание постройки. Шаг размещения труб не должен превышать 3 метров.

Фундамент на асбестоцементных трубах потребует наличия инструментов и материалов:

• Буры разных размеров.
• Лопаты.
• Бетономешалка.
• Цемент, песок, щебень.
• Арматура.

Устройство фундамента из асбестоцементных опор

В идеале глубина свайного фундамента должна быть ниже уровня промерзания почвы в данном регионе на 20-30 см. Длина трубы рассчитывается исходя из этого значения, при этом следует помнить о том, что над поверхностью земли труба должна возвышаться на высоту примерно 30-40 см.

По своей сути асбестоцементные трубы для фундамента, служат несъемной опалубкой, в которую также должна устанавливаться арматура и заливаться бетонная смесь.

Трубы выставляются в скважинах, одновременно ориентируя их верх по горизонтальному уровню.

Фундамент из асбестовой трубы может производиться двумя способами – с образованием пяточной части из бетона в самом низу скважины и без таковой.

Первый способ

Бетонная пятка предохранит сваю от выпучивания её в зимний период. Чтобы получить данную конструкцию, в установленную трубу заливают треть бетонной смеси, а саму трубу приподнимают на 15-20 см, чтобы бетон имел возможность растечься по всей скважине, которая по своим размерам должна быть шире, нежели труба. После этого в трубу устанавливают арматуру и заливают оставшийся бетон. Арматурный каркас или просто стержни должны выступать над верхом трубы на 10-15 см, чтобы в дальнейшем к ним была возможность привязать ростверк.

При бетонировании асбестовой трубы, необходимо укладывать бетонную массу и в пространство образованной внутренними стенками скважины и наружными стенками трубы, особенно в нижней части, чтобы бетон соединился с пяточной частью сваи.

Второй способ

Чтобы исключить образование пустот внутри трубы при заливке, бетон необходимо периодически прокалывать длинным арматурным прутом, либо слегка потряхивать арматурные стержни.

Если арматурные стержни не выступают над верхом трубы, то в бетон на окончательном этапе заливки вставляются специальные закладные детали из металла, которые имеют на концах крючкообразные загибы. Это необходимо, чтобы в дальнейшем при устройстве ростверка закладные детали не выскочили из бетона.

Вывод

Таким образом,  мы получаем основание для легкой постройки, где цена асбестовых труб для фундамента играет основополагающую роль.

Ведь мало кому придет в голову устраивать фундамент для, например, сарая или крытой беседки из бетонных фундаментных блоков, когда можно обойтись подручными материалами и средствами, что в конечном итоге значительно снизит стоимость фундамента и всей постройки.

https://youtube.com/watch?v=kqh0TnWrUts

Пошаговая инструкция

Для устройства прочного и долговечного основания необходимо соблюдать все правила и действовать поэтапно. Столбчатый фундамент из асбестоцементных труб возводится по определенной схеме, соблюдение которой дает уверенность в качестве и прочности основания будущего здания.

Подготовка участка

Первым этапом является уборка участка, в ходе которой убирается весь строительный и растительный мусор, посторонние предметы. При необходимости проводится выравнивание участка, снимание дерна. Далее на очищенном и подготовленном участке делают разметку.

Разметка

Для разметки необходимы колышки и веревка. Колышки размещаются в местах пересечения стен, по углам и по периметру будущей постройки.

То есть в тех местах, где в дальнейшем будут располагаться асбоцементные трубы.

На этом этапе нужно обязательно проверить перпендикулярность углов. Для этого между колышками натягивается веревка и проверяется равенство диагоналей. При необходимости можно сразу выровнять колышки, чтобы в дальнейшем опоры были установлены по уровню.

Бурение скважин

Процесс подготовки скважин для опорных столбов ускорит наличие бура, если же его нет, то вырыть ямы можно обыкновенной лопатой.

Диаметр ямы должен немного превышать диаметр труб. А глубину необходимо увеличить на 20 см от размера подземной части трубы.

Это нужно для обустройства подушки из песка под опорный столб. Песчаную подушку тщательно утрамбовывают, а затем проливают водой, после впитывания, которой поверх подушки выстилают слой рубероида. Он необходим для защиты материала опор от разрушающего воздействия влаги

Особенно это важно в том случае, когда грунтовые воды находятся близко

Установка опор

После подготовки ямы в нее помещаются подготовленные асбестоцементные трубы. Их выравнивают по уровню и с помощью деревянных брусков обеспечивают временную опору. После этого повторно проверяют равенство диагоналей.

Если для подгонки до нужного размера столбы придется пилить, то необходимо оставить запас в 10 см. Это позволит после формирования фундамента выровнять все надземные опоры. При возведении фундамента на участке с близким залеганием грунтовых вод необходимо проводить гидроизоляцию асбестоцементных опор мастикой на битумной основе. Мастику просушивают и только после этого помещают трубы в ямы.

Если пренебречь обработкой, то срок эксплуатации опор уменьшится, так как вода будет способствовать разрушению труб, а соответственно и всего фундамента.

Заливка труб бетоном

Для заливки опор готовят бетонный раствор из цемента и песка в пропорции 1:2 соответственно. Эту смесь заливают водой до консистенции густой сметаны и добавляют 2 части мелкого щебня. Смесь тщательно размешивают и заливают в столбы на 40 — 50 см.

После заливки бетона нужно приподнять трубу на 15 — 20 см и установить так до полного застывания раствора. Это обеспечит прочное основание для опоры в случае выталкивания ее при пучении грунта.

Когда бетон застыл, можно приступать к наружной гидроизоляции труб рубероидом. После изоляции опор ямы нужно засыпать. Для этого используется речной песок, им заполняют оставшееся после установки опор пространство. Песок нужно пролить водой и тщательно утрамбовать, а затем проверить по уровню размещение всех столбов.

Армирование

После того как первая порция бетона застыла, внутрь асбестоцементной опоры устанавливается арматура (3-4 прута, которые соединяются при помощи поперечных перемычек из проволоки).

Затем готовят вторую порцию бетонного раствора и заливают им оставшуюся часть трубы.

Чтобы удалить воздух из бетонной смеси, после заливки рекомендуется проткнуть его металлическим прутиком.

К последующим строительным работам фундамент будет готов уже через 2 — 3 недели, когда бетон полностью высохнет. Чтобы продлить срок эксплуатации опор лучше по всей длине обработать их битумной мастикой. Вместо мастики можно использовать полимерные материалы для гидроизоляции.

Устройство основания такого типа требует дополнительного утепления и ветрозащиты, так как снизу отсутствует подвальное помещение. Если не позаботиться о дополнительном утеплении, то в доме будет сквозняк, высокая влажность, полы будут холодными и их срок эксплуатации значительно снизится.

Как установить самому: пошаговая инструкция

Настоящая инструкция не является догмой, а носит исключительно рекомендательный характер

Следует обратить внимание на некоторые ключевые пункты, выполнение условий которых обязательно

Инструменты и материалы

Перед началом работ подготавливают следующие инструменты и материалы:

• садовый бур;
• растворомешалка;
• лопаты;
• магнитный уровень;
• угловая шлифмашина;
• лазерный уровень;
• отрезки водопроводных труб длиной от 2 до 3 метров;
• монтажная насадка;
• винтовые сваи;
• оголовки;
• электросварка.

Подготовка

С территории строительного участка убирают мусор, и по возможности удаляют растительность и плодородный слой почвы (100 – 150 мм).

Далее выполняют следующие действия:

1. С помощью шнура и колышков переносят план свайно-винтового фундамента на участок.
2. В точках разметки угловых опор садовым буром делают приямки глубиной 300 мм.
3. Правильность построения прямоугольников разметки проверяют равенством диагоналей между противоположными углами, измеряя их шнуром.
4. На прямых участках линий разметки под опоры тоже бурят приямки. Диаметр приямка должен быть таким, чтобы винт плотно входил в него. Это нужно для точной корректировки изначального вертикального положения ВС.

Как правильно вкрутить?

Подготовив свайное поле, переходят непосредственно к монтажу свай. Для того, чтобы самому правильно закрутить опоры можно применить один из трех способов:

• В процессе установки участвуют 2 человека. Один, продев рычаг в монтажное отверстие, вращает сваю вокруг своей оси, а второй удерживает двумя руками опору в вертикальном положении. Такой способ эффективен при глубине заложения фундамента не более 1,5 м и диаметре ствола 57 мм.
• ВС монтируют три человека. Два работника, вдев отрезки труб в верхний конец сваи с противоположных сторон, двигаются вокруг по часовой стрелке. Третий работник контролирует ровное вхождение сваи перпендикулярно горизонту.
• Третий способ — это применение монтажного оголовка, который надевают на верхушку трубы и фиксируют отрезком трубы через монтажные отверстия ствола опоры. По обеим сторонам оголовка сделаны петли из арматуры, которые позволяю продеть сквозь них трубы-рычаги любой длины и диаметра.

  Это позволяет значительно увеличить вращательные усилия и сократить время монтажа. Для контроля вертикального положения опоры на ствол крепят магнитный уровень. Работник, глядя на положение пузырька прибора, усилием рук выправляет положение сваи относительно горизонта и вертикали.

Обрезка

По окончании завинчивания приступают к обрезке свай:

• выбирают самую короткую опору и ниже её отверстий делают отметку с помощью лазерного нивелира;
• отметку надземной высоты ствола переносят на все опоры с помощью того же нивелира;
• выравнивание высоты СВФ относительно горизонтальной плоскости производят спиливанием частей труб выше отметки угловой шлифмашиной.

Бетонирование

Процедура осуществляют следующим образом:

• заливают полости свай бетоном М 300. Его готовят в растворомешалке или ручным способом в подходящей ёмкости. В ёмкость засыпают цемент М 400 – 500, песок и щебень в пропорции 1:2:2;
• в процессе перемешивания постепенно добавляют воду до получения жидкой тестообразной однородной массы;
• для быстрой заливки без потерь в опору вставляют самодельную лейку, свёрнутую из куска жести;
• по мере заполнения ствола бетон уплотняют отрезком арматуры, выдавливая из него воздух.

На верхние концы ВС надевают оголовки и приваривают их к сваям с помощью электросварки. На площадки оголовков укладывают металлопрофиль ростверка. Далее приступают к монтажу перекрытий и стеновых ограждений.

Определение глубины заложения столбчатого фундамента

Глубину заложения столбчатого фундамента следует выбирать исходя из глубины промерзания грунта на участке. Вполне достаточно будет заглубить основание фундамента на 15 сантиметров ниже расчетной глубины промерзания грунта.

Глубина промерзания по основным регионам указана в таблице ниже:

Средняя глубина промерзания грунта, см

Воркута, Сургут, Нижневартовск, Салехард

Екатеринбург, Челябинск, Пермь

Сыктывкар, Уфа, Актюбинск, Оренбург

Киров, Ижевск, Казань, Ульяновск

Вологда, Кострома, Пенза, Саратов

Воронеж, Тверь, Москва, Санкт-Петербург, Новгород, Рязань, Тамбов, Тула, Ярославль

Волгоград, Курск, Смоленск

Белгород, Курск, Калининград

Кроме того, выбирая глубину заложения, следует помнить, что в таблице приведены максимальные значения промерзания грунтов в данных регионах при отсутствии снежного покрова. Если грунт будет укрыт снегом, то глубина промерзания значительно уменьшится.

Глубина заложения фундамента с учетом условий возможности пучения грунтов при промерзании

Вид грунтов

Расстояние от поверхности планировки до уровня грунтовых вод в период промерзания грунтов

Глубина заложения фундамента от поверхности планировки

1. Скальные и крупнообломочные грунты, а также пески гравелистые, крупные и средней крупности

Не зависит от расчетной глубины промерзания

2. Пески мелкие и пылеватые, а также супеси твердой консистенции

Превышает расчетную глубину промерзания на 2 м и более

3. Пески мелкие и пылеватые, супеси независимо от их консистенции

Менее расчетной глубины промерзания или превышает ее менее чем на 2 м

Не менее расчетной глубины промерзания

4. Супеси пластичной и текучей консистенции

5. Суглинки и глины с твердой консистенцией

Превышает расчетную глубину промерзания на 2 м и более

Не зависит от расчетной глубины промерзания

6. Суглинки и глины мягкопластичной консистенции

Может назначаться менее расчетной глубины промерзания при условии защиты грунтов основания от увлажнения поверхностными водами, а также от промерзания в период строительства и эксплуатации

7. Суглинки и глины текучепластичной и текучей консистенции

Не менее расчетной глубины промерзания

8. Суглинки и глины независимо от их консистенции

Менее расчетной глубины промерзания или превышает ее менее чем на 2 м

Глубина выбираемого под строительство каждого столбика грунта будет больше определенного по таблице значения промерзания еще на 20-30 см – то есть на толщину слоя песчаной подушки под фундаментом.

Трубы будут торчать из земли на 40 см, поэтому длина каждой трубы будет 1,15 м (глубина промерзания плюс 15 см) и еще 40 см, то есть 1,55 м.

До нужной длины трубы обрезаются болгаркой.

Что учесть при строительстве домов на винтовых сваях

Вышеописанный способ монтажа фундамента несет в себе не только плюсы

Следует принимать во внимание и ряд его недостатков по сравнению с монолитным типом фундамента

Сваи под каркасным домом приводят к большим температурным перепадам внутри строительной конструкции. Связано это с тем, что образуются прогалы (промежутки, пространства между элементами). В этих промежутках постоянно циркулирует воздух.

Другими словами, холодный зимний воздух без особых препятствий подбирается к напольному покрытию дома и легко его охлаждает. Это ведет к теплопотерям, поэтому рекомендуется производить утепление фундамента из свай путем закрытия его периметра теплоизоляционными не продуваемыми материалами.

Пошаговая инструкция по строительству

Создавая асбоцементный фундамент, следует использовать такое поэтапное руководство:

• Выполнение математических расчетов.
• Организация места, строительных материалов и приспособлений.
• Выкапывание траншей.
• Монтаж труб.
• Заливка цементной смеси.
• Обустройство свайной подошвы и засыпка углублений.
• Армирование опор.
• Заливка скважины бетонным раствором.

Проведение расчетов

Этапу выполнения расчетов нужно уделять особое внимание, поскольку допущенные ошибки приведут к неоправданным затратам. При возведении фундамента необходимо определить:

При возведении фундамента необходимо определить:

• Глубину скважин. Она рассчитывается таким образом, чтобы столбы погружались до стабильной почвы и ниже точки промерзания.
• Длину труб. В большинстве случаев ее делают на 10 см больше глубины траншеи, однако в местах с высоким риском подтопления добавляют еще 20 см.
• Число опор. Сваи размещаются в угловых точках под пересечениями стен и в местах с высокой нагрузкой.
• Диаметр труб. В первую очередь, следует определить вес будущего строения, руководствуясь таблицами СНиП. Потом полученные значения разделяются на число опор.
• Диаметр скважин. Они должны быть на 10-20 см больше, чем трубы.
• Расход бетонного раствора. Пропорции рассчитываются по формуле V=0,785*D2*n*(L+0,2). Буква V указывает на объем трубы, D — на ее диаметр, а L — длину. A n характеризует общее число труб.

Инструменты и материалы

Для реализации предстоящего проекта по возведению фундамента нужно подготовить некоторые материалы и инструменты. Помимо труб, понадобятся рубероид и битумная мастика для гидроизоляционного покрытия, нерастяжимая веревка и стальные прутья. Еще нужно запастись песком и гравием в объеме в два раза превышающем объем сухой цементной смеси.

Из необходимых строительных инструментов стоит взять лопату, ручной бур, строительный уровень и отвес, а по возможности — виброоборудование для замешивания раствора бетона.

Подготовка скважин

Скважины под фундамент из асбестоцементных труб своими руками создаются по такой инструкции:

• Сначала выкапывается углубление с нужными параметрами, а на дно помещается подушка из песка высотой 20 см.
• Песок проливается водой и поддается трамбовке.
• Поверх этой подушки выстилается рубероид для защиты подошвы от влаги.

Установка труб

Трубы для фундамента будут использоваться в качестве стационарный опалубки, поэтому их положение нужно рассчитать заранее. Внести какие-либо поправки после заливки нельзя. Весь процесс осуществляется в два этапа:

• Погружение труб в скважину.
• Временная фиксация конструкций опорами из дерева или металла.

Подготовка цементного раствора

Цементная смесь создается по такой инструкции:

• Для начала следует смешать в пропорции 1:2 цемент с песком, а потом постепенно заливать их водой до образования тестообразной массы.
• Дальше в состав вводится 2 части гравия и производится финальное замешивание.

Засыпка скважин

Когда подошва из бетона нормально застынет, скважину нужно будет засыпать, закрепив опалубку. Для этого трубы оборачиваются рубероидом и засыпаются слоем песка на 15-20 см. Все слои проливаются водой и поддаются трамбовке. Между засыпкой проверяется правильность размещения труб.

Армирование опор

Процедура армирования подразумевает связывание стальных прутьев с помощью проволоки таким образом, чтобы они находились параллельно друг к другу и создавали ребра призмы. Дальше в центр опалубки опускаются арматурные связки. Главное, чтобы они не перекосились в процессе заливки.

Заливка труб

Последний этап заключается в заливке труб. Для этого поверхность бетона предварительно проливается водой, что способствует лучшему сцеплению со следующим слоем. Дальше осуществляется заливка цементной смеси в опалубку.

При наличии вибрационного прибора, следует удалить из его состава пузырьки воздуха. Если он отсутствует, достаточно проткнуть стяжку металлическим предметом. За 18-28 дней поверхность должна затвердеть.

Это интересно: Фундамент из блоков ФБС — пошаговая инструкция монтажа

Особенность основания из асбестовых труб

Асбестоцементные трубы стали использоваться в частном строительстве относительно недавно. Долгое время от них отказывались из-за мифов об экологической небезопасности и сложности монтажа.

Сегодня сваи из асбестоцементных труб и столбчатые основания пользуются широким спросом. Они по-особому востребованы в условиях с нестабильной почвой, где проблематично установить ленточную конструкцию.

Среди таких грунтов:

1. Суглинки.
2. Глинистые.
3. Влагонасыщенные.

Использование свай позволяет поднять дом на 30-40 см, а это полезная возможность для низинных территорий, пойм рек и участков с сезонным повышением уровня грунтовых вод.

Асбоцементные изделия выполнены на основе особого волокна (асбеста) и портландцемента. Они бывают напорными и безнапорными, но для возведения построек допускается использование только первого типа.

Диаметр конструкций варьируется от 5 до 60 см, при этом они способны справляться с нагрузками в 9 атмосфер, сохраняя большой срок службы и высокий коэффициент гидравлического сопротивления.

Специфика монтажа не отличается от стандартной, которая применяется при обустройстве свайных оснований. Под изделия прокапываются углубления, размещение и глубина которых определяется проектным планом. Дальше конструкции погружаются в скважины и заливаются бетонным раствором.

Преимущества и недостатки

Обустраивая фундамент из асбоцементных труб, нужно внимательно изучить его плюсы и минусы. Ключевым достоинством подобного решения считается долговечность и минимальный коэффициент теплового расширения. Еще оно выдерживает пребывание в агрессивной среде и не боится коррозии. Такие конструкции дешевле металлических аналогов, что позволяет сэкономить на строительстве.

Конструкции хорошо обрабатываются механическими способами, а срок их службы не ограничивается. Изделию не страшна электрохимическая коррозия, а показатели гидравлического сопротивления минимальные. Под воздействием температурных скачков она не меняет своей геометрии и линейных размеров.

Строители ценят трубы для фундамента из асбестоцемента за универсальность, поскольку они подходят для «проблемных» участков с неустойчивыми грунтами. При этом монтажные работы можно выполнить без привлечения специальной техники, что снижает расходы.

Для возведения основания не нужно проводить большое количество земляных работ и заливать обширные площадки бетоном.

Стоимость монтажа фундамента ниже, а показатели влагостойкости свая намного выше. Поверхность надежно изолирована от коррозийных и деформационных процессов, а еще не теряет прочности при интенсивной эксплуатации.

Асбестоцементная труба в свайном исполнении позволяет поднять дом на 30-40 см. А при использовании особых технологий и грамотном расчете столбчатого фундамента — до 100 см.

Однако у конструкций имеются и недостатки. Среди них — минимальная несущая способность, из-за чего они не подходят для болотистой местности и почвы с большим содержанием органических элементов. Для повышения значений приходится использовать больше труб и скважин.

Ростверк или каркас: что использовать

Начиная сооружать фундамент на асбестоцементных трубах своими руками, важно определить, что использовать: несущий каркас или ростверк. Второй вариант востребован при обустройстве построек из газобетона, арболитовых блоков и других стройматериалов на основе цемента. Если стены дома выполнены из щитов или профилированного бруса, понадобится сделать качественный каркас

Он может быть деревянным из дубового бруса с сечением 200 мм или создаваться из швеллеров. Такое решение отличается хорошей ремонтопригодностью и надежностью

Если стены дома выполнены из щитов или профилированного бруса, понадобится сделать качественный каркас. Он может быть деревянным из дубового бруса с сечением 200 мм или создаваться из швеллеров. Такое решение отличается хорошей ремонтопригодностью и надежностью.

Схема устройства фундамента

Интересуясь, как сделать фундамент, используя асбестоцементный тип труб, нужно руководствоваться такой схемой:

1. Столбы размещаются с небольшим выступом над почвой или вровень.
2. Опоры оснащаются ростверком.
3. Для изготовления ростверка под щитовую постройку используется деревянный брус. Для зданий из пеноблоков — железобетонные балки.

Источники

• https://InfoTruby.ru/primenenie/fundament-iz-asbestovyh-trub
• https://pobetony.ru/stroitelstvo/fundament-iz-trub-asbestocementnyh/
• https://OsnovaPodDom.ru/vidy-fundamentov/stolbchatyj-fundament/iz-asbestotsementnyh-trub
• https://1beton.info/maloetazhnoe/fundament/iz-asbestotsementnyh-trub

Заключение

Сутью столбчатых фундаментов, являющихся разновидностью опор большинства строений, являются уходящие вертикально вниз стойки, связанные друг с другом надземным ростверком. Материалом изготовления данного основания выступают: древесина (чаще дуб), камни (природные и искусственные), кирпичная кладка и отрезки труб (асбоцементные и из металла).

Столбчатый фундамент обходится дешевле других. Его цена преимущественно определяется материалом изготовления, применяемой технологией и габаритами. Рассчитывать и строить столбчатые фундаменты необходимо на основе соответствующих ГОСТов и СНиПов.
