Создание топографического плана, его оформление, содержание и срок действия

Сколько стоит топоплан

Стоит план у всех по-разному. Ну, во-первых, всяк труд свой оценивает по-своему. Во-вторых, конечная цена зависит от объема работ и от местности, где они выполняются. Понятное дело, что в столице это одни деньги, а в глуши сибирской – другие. Да еще и рубль с долларом сегодня, помниться, такие «качели» устроили, что цифру назвать – вас обмануть.

Поэтому давайте так: стоимость топоплана и у «контор», и у ИП зависит от:

• масштаба;
• площади территории;
• от количества капитальных строений;
• удаленности от города;
• протяженности подземных коммуникаций на участке;
• в бумажном или электронном виде получите заказ;
• рельефа местности.

! Кстати, есть одна хорошая новость – стоимость этой работы не зависит от сезона – зимой и летом вы обойдетесь одним «рублевым цветом». Ну, если «зеленый» не подведет, конечно!

А когда вожделенный топографический план земельного участка будет согревать ваши ручки, не держите его при себе, как любимую – снесите-ка его в архитектурный отдел, что находится в местном органе самоуправления, и будет вам счастье…

Для тех кто любит покопаться в нормативно-правовых документах размещаю закон о геодезии и картографии.

Читайте далее «Ситуационный план»

Необходимые документы

Если заказчиком топографического плана выступает физическое лицо, то достаточно лишь указать местоположение необходимого объекта (кадастровый номер или адрес участка), а затем устно договорится со специалистом о необходимость проведения тех или иных работ.

В случае когда услугу заказывает юридическое лицо, обязательно требуется составление договора, акта приемки-передачи. Заказчик также должен предоставить геодезической компании следующие документы:

• Ситуационный план необходимого объекта.
• Техническое задание на проведение геодезических, топографических работ.
• Информацию о ранее произведенных топографических работах.
• Иные документы, которые могут содержать в себе картографические сведения о данном объекте.

Дополнительные сведения о проведении топографической съемки местности

Мало кто знает, что топоплан земельного участка имеет срок годности. Результаты нашей работы актуальны в течении трех лет. По истечению этого срока графические чертежи считаются недостоверными и требуют обновления.

Наши специалисты работают с допуском СРО. Мы несем юридическую ответственность за проведение изысканий. Качество исследований в нашей компании стоит на первом месте. Нет ни одного случая, когда мы привлекались к ответственности за выполнение некачественных работ.

Мы выполняем создание топографических планов согласно техническому заданию и соответствующим нормативным документам.

Что такое топографический план и для чего он нужен

Только благодаря топографическому плану создаются проекты сложных сооружений. Будь то линия электропередач, транспортная магистраль, жилой дом или промышленный объект. Все конструкции, занимающие значительную площадь, строятся на основе топографического плана земельного участка.

Топокарта вычерчивается при помощи топографической съемки местности. При изготовлении используется специальная утвержденная номенклатура (около 500 наименований). Отличие топографического плана от других схем местности — высотные характеристики. На плане вы всегда определите высоту конкретной точки и ее превышение относительно остального рельефа.

На планах отмечается:

• гидрография (водные объекты);
• грунт и растительность;
• рельеф местности;
• транспортная развязка;
• инженерные сети (в том числе подземные коммуникации);
• сооружения (с указанием этажности и высотными характеристиками);
• границы участков.

Карта и план в топографии понятия идентичные. Разница в том, что карта предоставляется в более мелких масштабах и охватывает большие территории с учетом кривизны поверхности земного шара. Планы не учитывают искажения земли и выполняются в крупных масштабах от 1:5000 до 1:500, т.е. самый крупный востребованный масштаб в 1 см. плана 5 метров земли.

Топографические схемы обязательно привязываются к существующей системе координат. Если план необходим для регистрации в кадастровом реестре, то его необходимо зарегистрировать в комитете Геонадзора.

Виды топографической съемки

В зависимости от используемого оборудования различают следующие виды съемки:

теодолитная. Выполняется с помощью теодолита и мерных устройств. В их качестве на современных приборах используют светодальномеры. Теодолит позволяет измерять вертикальные и горизонтальные углы и длины в ломаных линиях. Таким методом определяются точные контуры участка. При съемке теодолитом необходимо измерять все объекты;

Теодолит

• тахеометрическая. Тахеометр совмещает в себе функции теодолита и дальномера. Отличается высокой точностью, производительностью, универсальностью. Электронный тахеометр позволяет получать цифровые модели поверхности со всеми подробностями и особенностями рельефа в автоматическом режиме. Широко используется при проектировании дорог, развязок, строительстве промышленных объектов;
• мензульная. Используются кипрегель и мензула вместе с дальномерной рейкой. Мензула это переносной стол с планшетом и штативом. Кипрегель выполняет функции теодолита. Применяется для небольших участков, так как отнимает много сил и времени. Фактически весь план составляется непосредственно на местности, процесс невозможно автоматизировать;

Мензула и кипрегель

• нивелирование. По сути, это определение разности высот на поверхности участка относительно заданной плоскости. Используются нивелир и землемерная лента. Наиболее эффективно применение электронных нивелиров, позволяющих производить измерения с высокой точностью и не нуждающихся в отдельных мерных приборах;
• фототопографическая съемка. Используется фотосъемка участка. Определение размеров, границ, формы объектов осуществляется при помощи фотограмметрии, называемой измерительной фотографией. Различают наземное фотографирование и спутниковое, с применением систем ГЛОНАСС или НАВСТАР. Наземная съемка осуществляется с помощью фототеодолитов. Может применяться аэрофотосъемка с использованием цифровых камер высокого разрешения;

Аэрофотосъемка

тепловая съемка. В этом случае используются тепловизоры. Они создают визуальный образ предмета исходя из улавливаемого теплового излучения. Применяются для обнаружения невидимых объектов, например теплосетей;

Тепловизор

георадарная съемка. Георадары позволяют определять неравномерность плотности грунта на расстоянии до 5 м. с шагом 20 см. Применяется для обследования грунтов на наличие полостей, границ грунтовых вод, подземных коммуникаций, и прочего. Может оценить состояние фундамента здания, определить плотность и прочность применяемых стройматериалов;

Георадар

лазерное сканирование. Используются лазерные сканеры. Наиболее точный метод. Формируется 3D модель изображения поверхности в автоматическом режиме;

Лазерный сканер

Возможности современной техники позволяют получить полную информацию о земельном участке. В том числе состоянии почвы, коммуникациях, многом другом.

Сроки актуальности результатов

В пунктах 189-199 СП 11-104-97 указано, что результаты топографической съемки считаются действительными в течение двух лет с момента проведения работ, однако на практике дело обстоит следующим образом:

• если по истечении 2-х лет изменения местности оказались минимальны, будет достаточно оформления Акта, подтверждающего достоверность имеющихся сведений. Документ подписывается геодезистом;
• если ландшафт земельного участка изменился более чем на 35%, необходимо проводить топографическую съемку заново. Результаты ранее выполненных работ признаются недействительными.

В последнем случае необходимость проведения геодезических изысканий может возникнуть намного раньше момента истечения отведенного законодательством 2-х годичного срока, например, в случае внезапного изменения рельефа местности в результате оползня, техногенной аварии и т. п.

Как создаётся календарный план проекта

Когда разрабатывается план, учитываются потенциальные возможности и риски. Календарный график строительных работ не исключение. Он состоит из этапов:

• 1 и 2 – содержание будущих действий;
• 3 и 4 – возможные ограничения;
• 5 – потенциальные риски.

Нужно рассмотреть каждый этап:

1. Составление списка будущих действий. Это нужно, чтобы точно знать, какие действия будут проведены. Чтобы учесть все, применяют метод декомпозиции работ.
2. Определить последовательность, а потом и продолжительность выполнения каждой стадии. При этом нужно учесть специфику технологий. Применяется метод декомпозиции работ, экспертной оценки и «мозговой штурм».
3. Определить степени доступности ресурсов. При исполнении строительных работ задействуются различные ресурсы – материалы, финансы, наёмный персонал, информационная составляющая и прочее. Сначала нужно изучить график финансирования будущего проекта, периодичность поступления денег на реализацию. Чтобы было чёткое сопоставление, выделяются дефицитные ресурсы – «узкие» специалисты, специфические материалы и прочее. Чем доступнее ресурс, тем быстрее он будет использован. Чем он реже, тем сложнее его достать, могут потребоваться изменения в расписании по срокам.
4. Определение наличия/отсутствия внешних ограничений. К таковым можно отнести – сезонность, сроки поставок материала и оборудования. Например, во время одного из этапов выпадает национальный праздник, работать в этот день нельзя. Это нужно учесть, особенно если эта дата выходит на будний день.
5. Потенциальные риски – их нужно спланировать. Они могут быть различными, поэтому нужно отдельно подготовить план реагирования. Он, в свою очередь, может оказать прямое влияние на календарный план проекта.

Существует 2 стратегии реагирования на возникновение рисков – активная и пассивная. Выбор вносит определённые коррективы, которые нужно учесть при составлении графика.

Например, активное реагирование – разработка дополнительных мер и работ, направленных на минимизацию рисков. Они включаются в план, поэтому могут несколько увеличить срок поэтапный срок исполнения.

Пассивное реагирование – использование дополнительных финансовых ресурсов для минимизации рисков. Влияние на план оказывает, но не такое сильное, как активное реагирование.

Съемка без кино и фото

Очевидно, чтобы получить данные, по которым можно будет начертить план вашей территории, сначала необходимо произвести определенные замеры, например:

• высот;
• расстояний;
• углов и т.д.

Если же вы стали обладателем не каких-то жалких нескольких соток, а энной части области (да, уж, везет же некоторым!), в таком случае геодезист выйдет «в поле» не на своих двоих, а как минимум, полетает на легком самолетике, выполняя аэрофотосъемку. Или использует беспилотник со специальной встроенной геодезической техникой.

Но если это не ваш случай, тогда все будет проще и дешевле. Поэтому перед тем как приступить к «полевым» работам, так называют измерения на местности. Геодезисты делают разбивочную основу – подспорье этой самой топографической съемки.

И состоит это «подспорье» из строительной сетки, поперечных и продольных осей, показывающих положения зданий и их габаритов. Строительная сетка разбивает бумагу, на которой будет выполнен план на прямоугольники и квадраты со стороной 100-200 м (основная сетка) и 20-40 м (дополнительная).

! Топографическая съемка производится с помощью электронного тахеометра и навигационного приемника, которым выявляют граничные координаты точек. !

Чтобы топографический план земельного участка появился на бумаге, необходимо провести не только съемку «в полях», но и выполнить камеральные работы. К камерной музыке они имеют такое же отношение, как львенок к Гуглу: под этим термином инженеры-геодезисты понимают выполнение расчетных данных, которые получают с помощью компьютерных и специальных графических программ.

В каких случаях требуется проводить топосъемку участка?

Топографический план понадобится, если:

На участке собираются начать строительство жилого дома
Особое внимание следует обратить на разрешенное использование земли. Эти сведения указаны в кадастровой выписке и свидетельстве о ЗУ
(Дачная амнистия в сложившихся обстоятельствах бесполезна. Капитальные объекты, которые не были зафиксированы должным образом, с этого года считаются самостроем);

Нужно запроектировать ОКС. Под данной аббревиатурой подразумевают объекты капитального строительства. Топосъемка предшествует получению разрешения на строительство. Последнее дают только после предоставления проектной документации;

Собственник подводит коммуникации через свой участок. К ним причисляют канализацию, газ, водопровод и телефон. Эксплуатация центральных сетей без соответствующих бумаг незаконна. В перечне необходимых документов присутствует план, на котором указаны сети водоканала, газовых служб и МОЭК;

Требуется реконструкция коммуникаций. Чаще всего это система газификации. Замена частей газопровода, которые отработали свой ресурс, является самой востребованной услугой. В этом случае составленный топоплан должен соответствовать требованиям газовиков;

Возникла необходимость в благоустройстве участка

Вопреки распространенному мнению, данный этап имеет важное значение. Топосъемка проводится в комплексе мероприятий: монтажа источников освещения, высаживания живой изгороди, изменения ландшафта, прокладки тротуаров

Благодаря продуманному плану использование земельного участка станет более эффективным и практичным;

Происходит оформление прирезки участка и сделок по приобретению муниципальной земли. Представитель администрации должен увидеть, что именно находится на определенном участке. Сведения, представленные в кадастровой карте, не всегда могут быть достоверны.

Правила оформления заказа

Геодезическая и кадастровая съемка земельного участка предлагается разными геодезическими компаниями. Обращаться необходимо в ту организацию, которая располагается по месту нахождения самого земельного участка.

При обращении к специалистам необходимо предоставить им данные об участке, документы для проведения межевания и выступающие подтверждением того, что заказчик на самом деле является собственником территории. При себе необходимо иметь паспорт.

Можно ли осуществить топосъемку самостоятельно

Для экономии значительного количества денег люди предпочитают самостоятельно проводить топосъемку. Данный процесс допускается законодательством, однако люди не обладают необходимым оборудованием, позволяющим на самом деле получить точные сведения об участке и его параметрах.

Сам процесс самостоятельного проведения топосъемки делится на этапы:

со спутниковой карты копируется место нахождения нужного участка земли;
копируется план участка на сайте Росреестра;
проводятся межевые линии на карте, для чего важно выделить ими границы определенной территории, принадлежащей гражданину;
устанавливается необходимый масштаб;
указывается плановая застройка, причем важно учитывать все нормативы и требования к этому процессу.

Эта процедура считается сложной и специфической, поэтому если у человека отсутствуют особые умения и знания, то справиться с ней самостоятельно практически невозможно. Для этого надо не только обладать нужной квалификацией, но и иметь дорогостоящее оборудование. Поэтому такой документ не будет принят в администрации или иных учреждениях.

Важно! Хотя применять такой план в официальных целях практически невозможно, его можно составить для собственного использования, чтобы грамотно отмечать строения или другие зоны на участке

Стоимость топографических работ

Стоимость данного процесса значительно отличается в различных регионах, так как учитывается ценовая политика компаний, перечень услуг, предлагающихся каждому заказчику, а также на цену влияют и другие факторы.

Наиболее высокие расценки на топографическую съемку устанавливаются в столице и Санкт-Петербурге:

• если размер участка не превышает 10 соток, то стоимость кадастровых работ варьируется от 10 до 20 тыс. руб.;
• если имеется на участке строение, размер которого не превышает 200 м., то межевой проект составляться примерно за 9 тыс. руб.;
• за установку каждой поворотной точки берется примерно от 2 до 6 тыс. руб.;
• если на территории планируется прокладывать инженерные сети, то берется за СПОЗУ примерно 6 тыс. руб.

Важно! Вышеуказанные расценки могут значительно отличаться в разных регионах, а также они зависят от размеров участка и других его параметров. Таким образом, топосъемка может требоваться для решения многих задач

Она должна выполняться исключительно профессиональными специалистами, а также на ее основании могут проводиться различные работы с земельными участками. Стоимость ее проведения может быть разной в зависимости от размеров территории и иных ее параметров

Таким образом, топосъемка может требоваться для решения многих задач. Она должна выполняться исключительно профессиональными специалистами, а также на ее основании могут проводиться различные работы с земельными участками. Стоимость ее проведения может быть разной в зависимости от размеров территории и иных ее параметров.

Как проводятся геодезические работы и топосъемка на практике вы можете посмотреть в этом видео:

Что такое топографический план и для чего он нужен

Только благодаря топографическому плану создаются проекты сложных сооружений. Будь то линия электропередач, транспортная магистраль, жилой дом или промышленный объект. Все конструкции, занимающие значительную площадь, строятся на основе топографического плана земельного участка.

Топокарта вычерчивается при помощи топографической съемки местности. При изготовлении используется специальная утвержденная номенклатура (около 500 наименований). Отличие топографического плана от других схем местности — высотные характеристики. На плане вы всегда определите высоту конкретной точки и ее превышение относительно остального рельефа.

На планах отмечается:

• гидрография (водные объекты);
• грунт и растительность;
• рельеф местности;
• транспортная развязка;
• инженерные сети (в том числе подземные коммуникации);
• сооружения (с указанием этажности и высотными характеристиками);
• границы участков.

Карта и план в топографии понятия идентичные. Разница в том, что карта предоставляется в более мелких масштабах и охватывает большие территории с учетом кривизны поверхности земного шара. Планы не учитывают искажения земли и выполняются в крупных масштабах от 1:5000 до 1:500, т.е. самый крупный востребованный масштаб в 1 см. плана 5 метров земли.

Топографические схемы обязательно привязываются к существующей системе координат. Если план необходим для регистрации в кадастровом реестре, то его необходимо зарегистрировать в комитете Геонадзора.

Особенности составления: Требования к подготовке

Топографический план территории должен соответствовать требованиям. Схема должна быть выполнена в масштабе. Его выбирают в зависимости от цели. На мелкомасштабных картах невозможно показать отдельные объекты, они менее детальны. Для строительства обычно требуются топопланы 1:500 или 1:1000. Документ включает в себя схему участка местности, при необходимости – дополнительные изображения.

На ней с помощью условных знаков отображаются:

• Рельеф. Изображают горизонталями. Те элементы рельефа, которые невозможно отобразить горизонталями, отмечают с помощью специальных условных знаков.
• Предметы местности, которые можно использовать как ориентиры. Их изображают внемасштабными знаками с максимально точной привязкой к координатам.
• Дорожная сеть. Изображают полно и подробно. Используют условные знаки для разных видов дорог.
• Гидрография. На топопланах отображают крупные озера, реки, болота и т.д. Указывают их названия, глубину, высоту уровня воды в межень. Для рек и каналов – глубину, ширину, скорость течения.
• Почвенно-растительный покров. Изображают с помощью цвета и отдельных внемасштабных условиях знаков.
• Инженерные коммуникации. На топопланах указывают и наземные, и подземные коммуникации.

Надписи делают специальными картографическими шрифтами в соответствие с правилами расположения. Все необходимые данные о масштабе карты, дате ее изготовления, расположении участка содержатся в штампе в нижнем правом углу схемы.

Топосъемку делают с помощью геодезического оборудования, тахеометров, GPS/ГЛОНАСС оборудования. Оно позволяет выполнять точные замеры плоскости участка, высотных параметров, координат и т.д. Геодезическое оборудование устойчиво к неблагоприятному воздействию. Поэтому даже в условиях высокой запыленности, влажности оно обеспечивает точные замеры.

имеет собственное геодезическое оборудование. Мы можем гарантировать точность выполняемых замеров, так как все наше оборудование проходит обязательные регулярные проверки. Для составления топографических планов мы используем специализированное ПО.

Необходимые документы

Если заказчиком топографического плана выступает физическое лицо, то достаточно лишь указать местоположение необходимого объекта (кадастровый номер или адрес участка), а затем устно договорится со специалистом о необходимость проведения тех или иных работ.

В случае когда услугу заказывает юридическое лицо, обязательно требуется составление договора, акта приемки-передачи. Заказчик также должен предоставить геодезической компании следующие документы:

• Ситуационный план необходимого объекта.
• Техническое задание на проведение геодезических, топографических работ.
• Информацию о ранее произведенных топографических работах.
• Иные документы, которые могут содержать в себе картографические сведения о данном объекте.

Понятие и виды

Говоря о том, что можно узнать по топографическому плану, следует отметить несколько основных моментов, которые всегда указывают на таком документе, как топографический план местности:

• гидрографические особенности, а именно отметки о водных объектах на участке;
• грунтовые и растительные объекты;
• все рельефы выбранной местности;
• развязки транспортных линий;
• развилки инженерных сетей, в том числе находящихся под землёй;
• расположенные на участке сооружения, с указанием их характеристик;
• границы надела.

Топографические планы земельного участка могут отражать и другие сведения, которые помогут организовать и осуществить строительные работы с учётом всех особенностей территории.

Необходимо отличать друг от друга понятия плана и карты местности. По своему назначению они идентичны, но карта отражает большую территорию и подразумевает иные масштабы.

Говоря о значение топографического плана, следует отметить два основных аспекта. Во-первых, он будет необходим, если строительство подразумевает получение на него разрешения. Без предъявления плана таковое получено не будет. И, во-вторых, план будет необходим про проведение планировки территории вертикального характера. По сути, такой план можно определить, как предварительный проект строительных работ.

Вспомогательные обозначения

В случае с топографическими планами к вспомогательным изображениям относится следующее:

• Математическая основа. То есть, изображение крестов и обозначение их координат. Это позволяет четко привязать чертеж к координатам на реальной местности.
• Условные обозначения. Если на топоплане используются какие-либо обозначения, не относящиеся к общепринятым условным знакам, то их расшифровывают на самом чертеже. Если же в документе только стандартные знаки, их дешифровка не производится.
• Основной штамп. Место на документе, где можно найти всю дополнительную информацию о чертеже — масштаб, местоположение объекта, данные об исполнителе и проч.

Порядок действий

Как и любая задача в инженерной геодезии, построение разбивочных геодезических чертежей и разбивочных работ на территории подчиняется утвержденному регламенту и производится поэтапно.

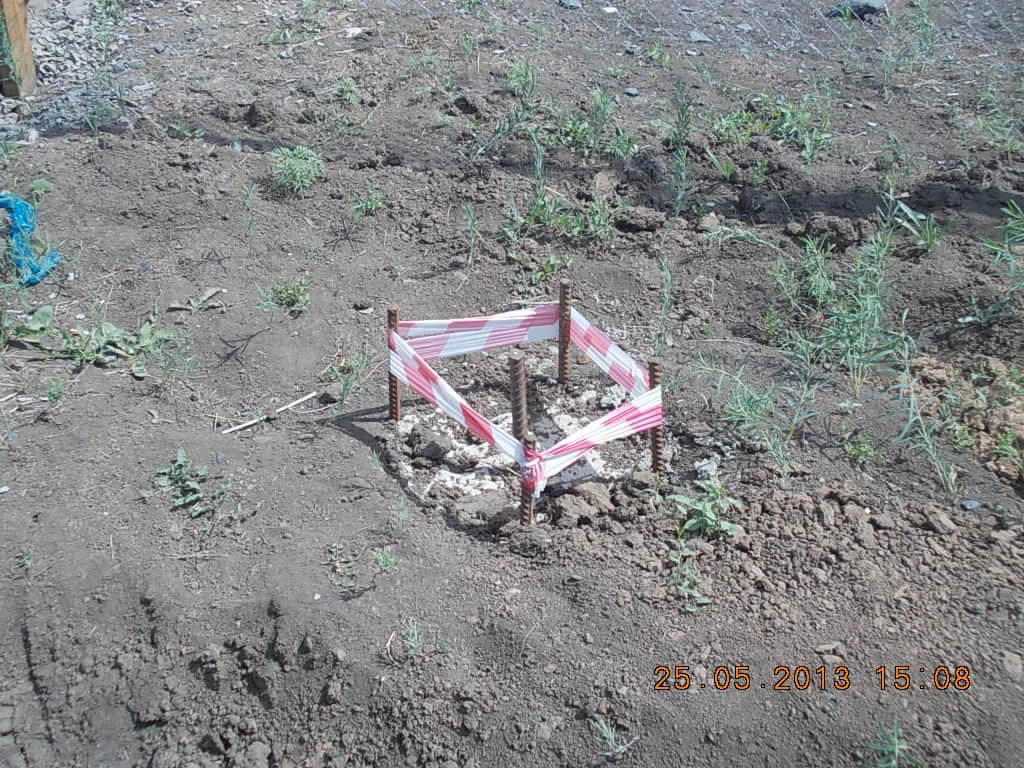

• Построение разбивочной основы. Это подготовительный этап, сводящийся к установке на строительной площадке геодезических пунктов, привязанных к опорным геодезическим сетям.

• Проектирование и построение внешней разбивочной сети. Внешние сети определяют расположение осей зданий путем закрепления взаимосвязанных опорных пунктов. Уже на начальном этапе строительства – подготовки котлована под фундамент – внешняя сеть используется для получения данных.

• Внутренняя разбивочная сеть. Строится внутри контура здания на исходном горизонте.

• Детальные разбивочные работы. Производятся вдоль монтажных осей сооружения и далее повторяются в соответствие с проектной внутренней этажной схемой.

Какие бывают виды инженерно-топографических планов — 3 основных вида

Совместное проведение геодезических работ и топосъемки снижает затраты на организацию исследований участков земли. И значительно ускоряет проведение инженерно-строительных изысканий для строительства.

Все планы отличаются друг от друга масштабом, и, соответственно, детализацией. Чем мельче масштаб, тем больше крупных объектов отображаются на плане. Более крупные масштабы несут больше информационной нагрузки.

В зависимости от подробности отображения топографические карты подразделяют на несколько видов.

Вид 1. Геоподоснова

Звучит основательно. Выглядит так же! Самая официальная топокарта. Больше других требует согласований, штампов и аккредитаций. Эти планы составляются преимущественно в масштабе 1:500 и включают в себя подземные инженерные коммуникации. Все трассы, нанесенные на чертеж, должны быть согласованы с эксплуатирующими их организациями.

В отличие от других топографических схем, геоподоснова может содержать несколько планов. Чаще всего эти планы выполняются наряду с геодезической съемкой и содержат информацию о геологическом составе грунта, слагающего исследуемую территорию.

Вид 2. План горизонтальной съемки

Этот вид плана выполняется с целью определения контуров участков и объектов, расположенных на исследуемой территории. Также рассчитываются площади земельных наделов и учитывается их взаимное расположение.

Особенность горизонтальной съемки — отсутствие данных о рельефе местности и отметках высот. Такие планы востребованы при нарезке земли в дачных кооперативах или при определении размеров неосвоенных земель.

Вид 3. Подеревный план

Самые подробные карты относятся к этому виду. Исполняются в масштабах от 1:500 и крупнее (1:200, 1:100). Название говорит само за себя. Этим схемам присущи точность, детальность и полнота информации.

На таких топопланах отображается:

• растительность;
• подробный рельеф;
• гидрографические элементы;
• здания и сооружения;
• антропогенные изменения земной коры.

Подеревный план используется при ландшафтном дизайне, проектировке дендрариумов, а также для проведения озеленительных работ в городах и весях.

Общая информация о топосъемке

Поскольку топосъемка – обязательный этап любых геодезических работ, для начала стоит разобраться, что такое топографическая съемка земельного участка. Согласно , топосъемка – это комплекс работ, позволяющих получить подробные топографические карты и планы местности, а также собрать иную информацию, которая ляжет в основу геодезических расчетов.

Учитывая развитие технологий, при топосъемке применяется различное геодезическое и картографическое оборудование с использованием широкого спектра методик.

Проведение топографической съемки возлагается на геодезистов. Лишь они обладают необходимыми знаниями и навыками для выполнения следующих задач:

• вычисление координат на местности;
• измерение расстояний, углов и высот;
• измерение иных величин;
• перенос их на топографический чертеж.

Эти мероприятия позволяют учесть все ландшафтные особенности, которые будут иметь значение при возведении объектов или ином целевом использовании земли.

Благодаря кропотливой работе и высокоточному оборудованию геодезистам удается нанести на план точный рельеф местности с указанием:

• наиболее высоких и низких точек;
• всей растительности;
• строений;
• инженерных коммуникаций;
• прочих значимых объектов и их особенностей.

По результатам съемки формируется топографическая карта участка в масштабе 1:500 или ином. Но наличие карты еще не означает, что все измерения произведены верно. Чертеж (или план в иной форме) обретает силу лишь после его согласования с компаниями, эксплуатирующими инженерные коммуникации.

По желанию заказчика на чертеж могут наноситься отдельные предметы, условные обозначения и иные особенности.

Если топосъемка уже производилась и ландшафтные изменения не превышают 35% в долевом выражении, допустима корректировка ранее составленной топографической карты.

Составление

Топографический план участка — это незаменимый при строительстве документ, без которого процесс проектирования будущего здания сильно затрудняется. Существует несколько видов топопланов, в зависимости от целей их составления будут отличаться масштабы, точность и правила нанесения обозначений.

Виды топографических планов в зависимости от масштаба:

• Планы масштабом 1:1000 или 1:2000 нужны для проектирования генерального плана небольшого поселка или для прокладки протяженного линейного объекта (автомобильной дороги, железнодорожных путей, трубопроводов и т.д.). При пересечении объекта с уже существующими постройками или коммунальными сетями на узлах составляются более подробные планы масштабом 1:500, высота сечения рельефа до 1,0 м;
• Масштаб 1:500 выбирают для проектирования одиночных сооружений или решения земельных вопросов. Высота сечения рельефа в пределах 0,5 м;
• 1:50, 1:100, 1:200. Такие планы составляются для небольших участков, ландшафтные дизайнеры применяют их для создания подробного проектного документа озеленения территории. Высота сечения рельефа варьируется от 0,1 до 0,25 м;
• 1:5000 и 1:10 000 — это масштаб для создания генплана города, поселка или масштабного линейного объекта большой протяженности. Высота сечения рельефа в пределах 1,0 м.

Выбор исполнителя

Топоплан для личного использования (ландшафтного планирования или строительства небольших объектов) можно заказать в организации, не имеющей лицензии на проведение геодезических работ. Документ не будет обладать юридической силой, его нельзя использовать в решении земельных вопросов, но он обойдется сравнительно дешево.

Если требуется наличие карты, имеющей юридическую силу, то следует обратиться к специалистам с лицензией.

Критерии выбора исполнителя:

• Предоставление полного пакета услуг «под ключ» одной фирмой сильно ускоряет процесс получения результата;
• Компания, предоставляющая геодезические услуги должна быть независимой, не стоит доверять топосъемку риэлторам и партнерам по сделкам с землей;
• Обязательно наличие качественного сертифицированного оборудования, своевременно проходящего проверку и настройку.

Список документов

Перед началом работ организация, проводящая геодезическую съемку, потребует у заказчика документы:

• Подтверждение прав на земельный участок;
• Доверенность;
• Подобное техническое задание на заказанные работы;
• Результаты предыдущих геодезических изысканий при их наличии;
• Кадастровый паспорт (при наличии);
• Физическое лицо дополнительно предоставляет ксерокопию паспорта (разворот с фотографией и с пропиской);
• Юридическое лицо предоставляет копию учредительных документов.

Системы координат

При заказе топографической съемки участка необходимо выбрать наиболее удобную систему координат. Именно она позволяет найти на плане и местности любую точку.

• Географическая. Система координат, с помощью которой можно найти любую точку и объект на земном шаре. Применяется для составления топографических карт местности, система географических координат не применяется в строительстве по причине своей громоздкости.
• Местные системы субъектов Российской Федерации служат для документального подтверждения границ земельного участка, расположения проектируемого здания и коммуникаций. Эта система служит для обеспечения правовых отношений по земельным вопросам. Точка начала отчета привязана к географическим координатам.
• Условная. Применяется при составлении планов небольшого масштаба, незаменимых в ландшафтном проектировании. Начальной точкой отчета служит угловая точка на участке, привязанная к географическим или местным координатам, позволяющим найти участок на земном шаре.

Топографические планы составляются в двух системах высот:

• Балтийская или абсолютная система была принята еще в СССР, началом отсчета принят ноль Кронштадтского футштока. Нормальные высоты российских реперов рассчитаны именно от этой точки.
• Условная система высот применяется для одного участка, за ноль принимают одну из точек, привязывают ее к абсолютной системе и далее работают с условными величинами.

Построение проектного документа на планшете

Топографический планшет — это самая малая часть карты, масштаб планшета задается с учетом поставленной задачи.

Процесс составления плана:

• Работы по построению планов местности с помощью планшета начинаются с нанесения координатной сетки.
• На сетку наносятся все отснятые точки с обозначенными высотами.
• Точки соединяют, получая объекты местности.
• После определения и нанесения существующих объектов по точкам с отмеченными высотами вычерчиваются изолинии.

О масштабе на плане

Топографический план — это документ, составленный в масштабе от 1:10000 до 1:100. В зависимости от этого, точность изображаемых объектов тоже будет различной. Например, на мелких масштабах практически невозможно изобразить деревья или коммуникации — это будет сливаться в одно пятно.

В этой сфере существуют и правила генерализации: чем меньше масштаб, тем более крупные и значимые объекты должны фигурировать на изображении.

Самые востребованные масштабы касательно топографических планов: 1:500 и 1:1000. Они используются в проектировании при строительстве. Любой такой топоплан будет состоять из чертежа и остальных вспомогательных изображений.
