Создание геодезической разбивочной основы

Какие существуют разновидности ГРО?

• Внешняя сеть разбивки. Построение данной сети требуется для того, чтобы после выполнять подетальную разбивку, выполнять исполнительную съемку всех фрагментов. По факту, пункты опорные у внешних сетей в полном объеме дублируют характеристики ОКСа в будущем, а именно так, как они определены проектной документацией.
• Плановая сеть разбивочная. Сюда входят линии, применяемые для обеспечения регулирования СМР, а также строительная сетка. Последнюю образовывают линии на пересечении пересекающиеся ГРО. Показатели сторон размеров в ячейках могут быть разными. По факту они бывают: 50, 10 или 200 метров. Данный параметр специалистами выбирается, в зависимости от показателя точности, необходимого согласно проекту.

Для построения сетей методом геодезии, используются следующие данные:

• Триангуляция. Если использовать эту методику, то получается построение системы треугольников. После чего производят замеры треугольников и базисов. Эти данные необходимо использовать для проведения измерений.
• Полигонометрия. Специалистами изначально выбираются точки на земельном участке, если соединить их последовательно, то получается полигонометрический ход. Точка начальная соединяется, как правило, с пунктом опорным, координаты последнего известны ранее. Далее проводиться измерение линий для соединения точек и углов. Соединение точки конечной производят с опорным пунктом начальным, что в будущем обеспечивает возможность проконтролировать проводимые измерения на предмет точности.

На генплане и чертежах местности указываются места расположения геодезических знаков.

Перечень нормативно-технических документов

1. СП 47.13330.2012. Инженерные изыскания для строительства. Основные положения (Актуализированная редакция СНиП 11-02-96), Москва, 2012;
2. СП 126.13330.2012. Геодезические работы в строительстве  Актуализированная редакция СНиП 3.01.03-84, Москва, 2012.
3. СП 11-104-97. Инженерно-геодезические изыскания для строительства. Госстрой России, Москва, 1997.
4. Инструкция по нивелированию I, II, III и IV классов, ГКИНП (ГНТА) – 03 -010 -03, Москва, ЦНИИГАиК, 2004.
5. Правила закрепления центров пунктов спутниковой геодезической сети, Москва, ЦНИИГАиК, 2001.
6. ГОСТ Р 51872 – 2002, Документация исполнительная геодезическая. Правила выполнения, Москва, Госстрой России, 2002.

Подготовка разбивочной геодезической основы

Геодезическая разбивочная сеть необходима впервую очередь для разбивки точек и линий объектов на строительной площадки. По координатам заложенным при ее создании проводят вынос с проекта в натуру осей зданий, перенос параметров инженерных сооружений с выполнением последующих геодезических работ по деформационному мониторингу и проведению исполнительной съемки.

Компания «Промтерра» работает с объектами любой сложности, предоставляя точные результаты, включая математические расчеты, проверку на деформации, чертежи, топографические планы и документацию. Заказчик имеет право контролировать процесс выполнения разбивки для строительства на любом этапе. С этой целью могут быть проведены выборочные проверки измерений.

Принимать работу можно только в том случае, если все параметры сходятся. Геодезисты работают по проверенным методам и с надежным геодезическим оборудованием, поэтому сопровождение строительства зданий и точность создания разбивочной сети всегда проходит на высоком профессиональном уровне.

Геодезические работы при проектировании

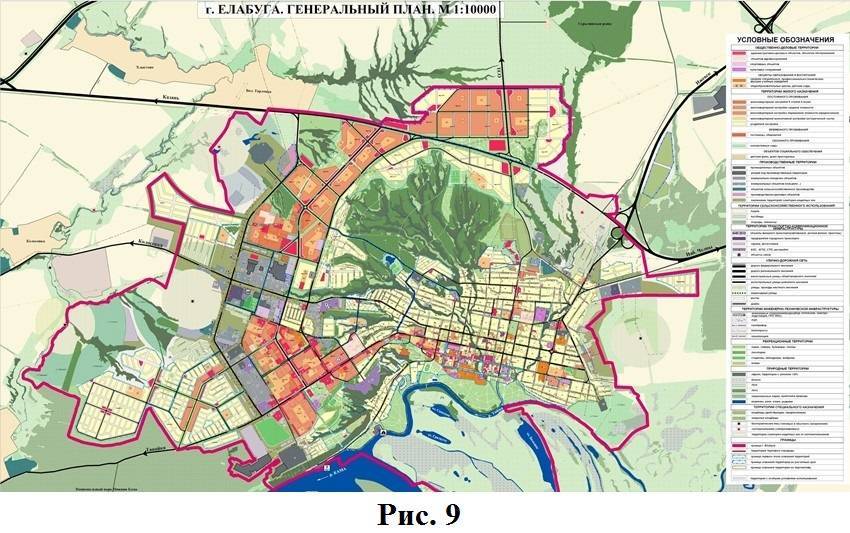

_______ При проектировании строящихся объектов обычно составляют генеральный план.

_______ Генеральный план представляет собой документ (топографический план), на котором показаны существующие и намеченные для строительства здания и сооружения.

_______ В зависимости от назначения различают:

• генеральный план проектируемой застройки (проектный генплан), • строительный генплан, • исполнительный генплан.

_______ На строительном генплане дополнительно показывают временные здания и сооружения, необходимые для строительства, размещение механизмов, стройматериалов, и т.д. Размещение на генплане зданий, сооружений и объектов благоустройства называют планировкой.

_______ Размещение сооружений в плане называют горизонтальной планировкой.

Размещение сооружений по высоте, а также организацию рельефа земной поверхности называют вертикальной планировкой.

_______ Для перенесения проекта сооружения с проектного генплана на местность составляют разбивочные чертежи. На эти чертежи наносят все данные, необходимые для перенесения проекта на местность.

Создание разбивочной геодезической сети (основы)

Ее создают на территории обозначенной строительной площадки. Вид используемой сети зависит от формы и размера объекта, а также от точности переноса осей будущего сооружения. Например, это могут быть следующие варианты:

1. Для разбивки гражданских и промышленных зданий используют систему, состоящую из квадратов и прямоугольников, которые параллельны поперечным и продольным осям здания. Средний шаг между ними равняется 100-200 м. Такую сеть изначально проектируют на генплане, а затем переносят на местность.

2. Чтобы перенести на местность проект инженерной сети, он накладывается на топографический план местности. Затем с помощью геодезических марок закрепляются высотные реперы и поворотные точки оси трассы. Шаг разбивки определяется, в зависимости от характера земляных работ, а также требований заказчика.

3.  Для построения точной топографической карты местности используется плановая геодезическая сеть, которая состоит из линейно-угловых сетей, а также включает данные о положении объектов на местности, полученные при помощи спутников или аэрофотограмметрической съемки.

Цели создания разбивочной сети в инженерной геодезии

С помощью разбивочной сети определяют правильное расположение объектов на местности,
проводят вынос в натуру точек с заданной отметкой, а также измеряют возможные деформации конструкций. Геооснова создается в виде сетки, состоящей из основных и дополнительных квадратов и прямоугольников с разной длиной сторон с привязкой к пунктам ГГС (государственной геодезической
сети). Для создания разбивочной основы выполняют ряд мероприятий по построению геодезической сети на стройплощадке с целью выноса в натуру осей зданий, сооружений, конструкций, сетей коммуникаций и линейных инженерных объектов.

Для закрепления пунктов ГРО на местности используют реперы. Требование к установке таких геодезических меток – расположение знаков должно осуществляться максимально удобно, чтобы измерительные работы можно было проводить без препятствий

Важно установить реперы для геодезической разбивочной основы надежно с целью обеспечения их сохранности на протяжении всего периода строительства.

Реперы бывают разного типа и выбираются геодезистами в зависимости от условий строительной площадки:

• стенные геодезические метки;
• грунтовые геодезические знаки;
• пункты центрирования измерительных приборов.

Все типы измерений для построения геодезической основы на площадке (угловые, линейные и высотные), согласно нормативным требованиям, должны иметь точное соответствие величинам допустимых средних квадратических отклонений. Процесс создания разбивочной сети на строительной площадке определяется опытным путем и инженерными исследованиями, которые входят в обязанности специалистов.

Топографо-геодезические работы при строительстве зданий и монтаже сооружений допускают погрешность не более, чем в 3 мм. Действующим документом, который регулирует этот процесс является СП 126.13330.2012. Он содержит ряд ссылок на актуальные своды правил, технические стандарты и ГОСТ.

Подготовка разбивочной геодезической основы

Геодезическая разбивочная сеть необходима впервую очередь для разбивки точек и линий объектов на строительной площадки. По координатам заложенным при ее создании проводят вынос с проекта в натуру осей зданий, перенос параметров инженерных сооружений с выполнением последующих геодезических работ по деформационному мониторингу и проведению исполнительной съемки.

Компания «Промтерра» работает с объектами любой сложности, предоставляя точные результаты, включая математические расчеты,
проверку на деформации, чертежи,
топографические планы и документацию. Заказчик имеет право контролировать процесс выполнения разбивки для строительства на любом этапе.
С этой целью могут быть проведены выборочные проверки измерений.

Принимать работу можно только в том случае, если все параметры сходятся. Геодезисты работают по проверенным методам и с надежным геодезическим оборудованием, поэтому сопровождение строительства зданий и точность создания разбивочной сети всегда проходит на высоком профессиональном уровне.

Необходимость планирования застройки

Для строителей геодезическая основа обеспечивает правильное возведение сооружения, соответствующего архитектурному замыслу и инженерному расчёту. Она состоит из геодезических знаков и строительных сеток. План геодезической разбивочной основы для строительства располагается таким образом, чтобы строительная сетка была параллельна главным осям зданий. Разбивочные сети делятся на плановые и высотные, которые обеспечивают точность строительства объектов на плоскости и по высоте.

К геодезической разбивочной основе для строительства прибегают при возведении разных по размерам объектов и массивов. Если территория застраивается комплексом зданий, их можно планировать с помощью проектов разного масштаба: для всей территории застройки и для каждого здания, но геодезическая основа должна быть единой во избежание ошибок.

С геодезической разбивочной основой для строительства следует обращаться внимательно: геодезические знаки закреплять прочно во избежание смещения, при повреждении восстанавливать с участием специалистов.

Знаки, обозначающие высоты в геодезической основе, выполняются из металла и фиксируются в бетоне. Это могут быть трубы, рельсы, швеллеры. На их поверхность краской могут наноситься координаты в системе данной разбивочной основы. Если знаки основы крепятся на уже имеющиеся здания, необходимо, чтобы данное здание было построено не позже чем за два года до размещения знака (из-за возможной осадки грунта). Проседания грунта также можно наблюдать и по вновь установленным геодезическим знакам. Для подземного строительства геодезическая основа выполняется в виде сети теодолитных ходов, по которым проверяется точность поворотов подземных коммуникаций.

Разбивочные сети привязывают к государственной геодезической сети через ближайшие геодезические пункты. Застраиваемые территории далеко не всегда выровнены строго по меридианам и параллелям, поэтому между линиями геодезической сети и координатами разбивочной сети могут возникать углы (как правило, возникают). На планах указывается геодезический пункт, по которому определены координаты сети, а уже внутри самой сети устанавливается отдельная система координат, которую — в отличие от общепринятых букв X и Y — принято обозначать буквами A и B. Именно эта сеть и её план будут служить для контроля расположения и параметров возводимых объектов на застраиваемых территориях.

Геодезическая основа устанавливает для объектов и их частей следующие параметры:

1. Координаты на плоскости.
2. Длину и ширину.
3. Высоту и глубину.
4. Углы.

Перед построением основы на местности её необходимо начертить на плане. Об утверждении основы составляется акт.

Сети разбивки, выполненные с помощью нивелира

Сети разбивки требуются, чтобы выполнить их закрепление на участке посредством реперов.

На практике для построения используются два метода:

• Замкнутые нивелировочные ходы.
• Полигонные системы.

Реперами закрепляются основания пунктов. Их установка осуществляется для передачи на высотные отметки на объект с несколькими знаками.

Стоит знать, чтобы видимость между смежными знаками при выполнении построения сетей соблюдалась. При проведении измерений от визирного луча, основные требования, чтобы он прошел не менее чем на 50 см от грунта.

Требования при закладке знаков нивелировки:

• При наличии возможностей пункты плановой и высотной сети следует совмещать.
• Закладывать знаки лучше в конструкции, построенные как м инимум 2 года назад.
• Учесть при закладке реперов наличие грунтовых вод, чтобы первые не были смещены. Желательно выбивать местность, где грунтовых вод не проходит.

При проведении замеров нужно соблюдать точность, отличающуюся от особенностей участка местности и ОКСа, но пределы допускаемых погрешностей должны учитываться.

Цели создания разбивочной сети в инженерной геодезии

С помощью разбивочной сети определяют правильное расположение объектов на местности, проводят вынос в натуру точек с заданной отметкой, а также измеряют возможные деформации конструкций. Геооснова создается в виде сетки, состоящей из основных и дополнительных квадратов и прямоугольников с разной длиной сторон с привязкой к пунктам ГГС (государственной геодезической сети). Для создания разбивочной основы выполняют ряд мероприятий по построению геодезической сети на стройплощадке с целью выноса в натуру осей зданий, сооружений, конструкций, сетей коммуникаций и линейных инженерных объектов.

Для закрепления пунктов ГРО на местности используют реперы. Требование к установке таких геодезических меток – расположение знаков должно осуществляться максимально удобно, чтобы измерительные работы можно было проводить без препятствий

Важно установить реперы для геодезической разбивочной основы надежно с целью обеспечения их сохранности на протяжении всего периода строительства. Реперы бывают разного типа и выбираются геодезистами в зависимости от условий строительной площадки:

Реперы бывают разного типа и выбираются геодезистами в зависимости от условий строительной площадки:

• стенные геодезические метки;
• грунтовые геодезические знаки;
• пункты центрирования измерительных приборов.

Все типы измерений для построения геодезической основы на площадке (угловые, линейные и высотные), согласно нормативным требованиям, должны иметь точное соответствие величинам допустимых средних квадратических отклонений. Процесс создания разбивочной сети на строительной площадке определяется опытным путем и инженерными исследованиями, которые входят в обязанности специалистов.

Топографо-геодезические работы при строительстве зданий и монтаже сооружений допускают погрешность не более, чем в 3 мм. Действующим документом, который регулирует этот процесс является СП 126.13330.2012. Он содержит ряд ссылок на актуальные своды правил, технические стандарты и ГОСТ.

Какие существуют разновидности ГРО?

• Внешняя сеть разбивки. Построение данной сети требуется для того, чтобы после выполнять подетальную разбивку, выполнять исполнительную съемку всех фрагментов. По факту, пункты опорные у внешних сетей в полном объеме дублируют характеристики ОКСа в будущем, а именно так, как они определены проектной документацией.
• Плановая сеть разбивочная. Сюда входят линии, применяемые для обеспечения регулирования СМР, а также строительная сетка. Последнюю образовывают линии на пересечении пересекающиеся ГРО. Показатели сторон размеров в ячейках могут быть разными. По факту они бывают: 50, 10 или 200 метров. Данный параметр специалистами выбирается, в зависимости от показателя точности, необходимого согласно проекту.

Для построения сетей методом геодезии, используются следующие данные:

• Триангуляция. Если использовать эту методику, то получается построение системы треугольников. После чего производят замеры треугольников и базисов. Эти данные необходимо использовать для проведения измерений.
• Полигонометрия. Специалистами изначально выбираются точки на земельном участке, если соединить их последовательно, то получается полигонометрический ход. Точка начальная соединяется, как правило, с пунктом опорным, координаты последнего известны ранее. Далее проводиться измерение линий для соединения точек и углов. Соединение точки конечной производят с опорным пунктом начальным, что в будущем обеспечивает возможность проконтролировать проводимые измерения на предмет точности.

На генплане и чертежах местности указываются места расположения геодезических знаков.

Геодезическая разбивочная основа

Геодезическая разбивочная основа служит для строительства объекта. Она создается заказчиком в виде сети закрепленных знаками геодезических пунктов, позволяющих с необходимой точностью определить плановое и высотное положение на местности зданий, сооружений и их комплексов с привязкой к пунктам государственной геодезической сети. Как правило, чертеж геодезической разбивочной основы выполняют в масштабе генерального плана строительной площадки. При этом следует учитывать проектное и фактическое размещение новых и существующих зданий и сооружений и инженерных сетей

Важно также учитывать необходимость обеспечения сохранности и устойчивости знаков (марок, реперов), закрепляющих пункты разбивочной основы, геологические, температурные, электромагнитные и динамические процессы и воздействия в районе строительства, которые могут неблагоприятно повлиять на качество основы, возможности использования ее в процессе эксплуатации построенного объекта и его расширении

К подготовленному чертежу геодезической разбивочной основы должны быть приложены рабочие чертежи геодезических знаков, подлежащих установке (монтажу) в качестве опорных, каталоги координат и отметок проектных и исходных геодезических пунктов и пояснительная записка. В пояснительной записке указана точность измерений и построений, которая должна соблюдаться при выполнении геодезических работ.

Геодезическая разбивочная основа включает разбивочные плановые (теодолитные) и высотные (нивелирные) сети строительной площадки. Она служит для построения внешних разбивочных сетей внутриплощадочных зданий и сооружений, которые, в свою очередь, служат для перенесения и закрепления в натуре проектных параметров зданий и сооружений, производства детальных разбивочных работ и исполнительных съемок.

Разбивочные сети строительных площадок создают в виде строительных сеток с размерами сторон 50, 100 и 250 м, а также красных линий и других линий регулирования застройки, сетей триангуляции или трилатерации и полигонометрических ходов, к пунктам которых привязывают главные оси зданий и сооружений.

Главное требование к строительной сетке – параллельность осей главным осям зданий и сооружений.

При реконструкции объектов разбивку строительной сетки производят от вынесенных на местности продолжений осей существующих зданий и сооружений.

Высотные разбивочные сети строительных площадок создают в виде замкнутых ходов нивелирования или системы полигонов, позволяющих выносить отметки в нужное место, и с размещением знаков (реперов), закрепляющих пункты основы так, чтобы каждая высотная отметка могла быть передана на строящийся объект не менее чем с двух знаков.

Между двумя смежными знаками, закрепляющими геодезическую основу, должна обеспечиваться хорошая видимость – визирный луч при измерении направлений или углов должен проходить не ближе 0,5 м от поверхности земли и предметов.

Нивелирные марки закладывают в стены сооружений, которые построены не менее чем за 2 года до закладки знака, а грунтовые реперы – по возможности в местах выхода коренных пород, на участках со значительной глубиной залегания грунтовых вод и благоприятными условиями стока вод. При закладке знаков следует по возможности совмещать пункты плановой и высотной сетей.

Точность построения на местности геодезической разбивочной основы принимают в зависимости от технических характеристик строительной площадки и объекта строительства, руководствуясь допустимыми средними погрешностями угловых и линейных измерений.

 Подробнее в разделе: “Геодезические работы”

Сколько стоят разбивочные работы в геодезии?

Для того чтобы определить цену разбивочных работ, необходимо составить точное техническое задание. Оно должно содержать площадь объекта, этажность, генплан и пр. Согласно полученной информации, будет установлено, сколько потребуется точек для получения нужного результата.

Кроме того, на стоимость могут повлиять следующие факторы:

• Расстояние до геодезических пунктов (внешней, опорной или внутренней сети);

• Наличие растительности на территории, ее высота и плотность;

• Плотность застройки;

• Интенсивность движения (в случае работы с железными или автомобильными дорогами);

• Индивидуальные требования заказчика (например, сжатые сроки и пр.).



















Несмотря на то, что разбивочные работы в геодезии стоят довольно дорого, в конечном итоге они являются средством экономии. Правильно произведенные расчеты позволяют возвести объект быстро и качественно, а затем не тратить время и деньги на устранение допущенных погрешностей.
