Шаровый фланцевый кран – сфера применения и преимущества

Конструкции сальниковых узлов шаровых кранов

Шток 1 вставлен изнутри. Два одинаковых сальниковых кольца 4 из эластомера. Это самый простой и дешевый узел. Узел является не ремонтопригодным. Температурная стойкость такого шарового крана ниже, чем у кранов с тефлоновыми сальниками. В случае течи по штоку потребуется замена всего крана. Шток ослаблен кольцевыми проточками.

Шток 1 вставлен изнутри. У этого шарового крана два сальниковых кольца: нижнее

из FPM, а верхнее 4а из NBR. Узел так же является не ремонтопригодным. Температурная стойкость крана ниже, чем у кранов с тефлоновыми сальниками. Течь по штоку потребует замены всего крана. Шток ослаблен кольцевыми проточками.

Шток 1 крана вставлен изнутри. Сальниковая гайка 3 имеет внутреннюю резьбу, что потребовало установки антифрикционного элемента 5. Уплотнение выполнено из тефлонового сальника 2 и резинового кольца 4. Узел условно ремонтопригоден, т.к. заменить кольцо 4 нельзя. Малая высота сальника 2 не позволяет ему полноценно выполнять функции герметизации. Шток 1 имеет начальные напряжения от растяжки и ослаблен кольцевой проточкой.

Шток 1 вставлен изнутри. В роли сальниковой выступает обычная гайка 3 с внутренней резьбой. Растяжка штока потребовала установки антифрикционного элемента 5. Уплотнение выполнено из тефлонового сальника 2 и резинового кольца 4. Узел условно ремонтопригодный, т.к. заменить кольцо 4 нельзя. Малая высота сальника 2 не позволяет ему полноценно выполнять функции герметизации. Шток 1 имеет начальные напряжения от растяжки и ослаблен кольцевой проточкой.

Шток 1 вставлен изнутри. Сальниковая гайка 3 имеет внутреннюю резьбу. Растяжка штока потребовала установки антифрикционного элемента 5. Уплотнение выполнено из тефлонового сальника 2. Узел крана является ремонтопригодным. Шток 1 имеет начальные напряжения от растяжки.

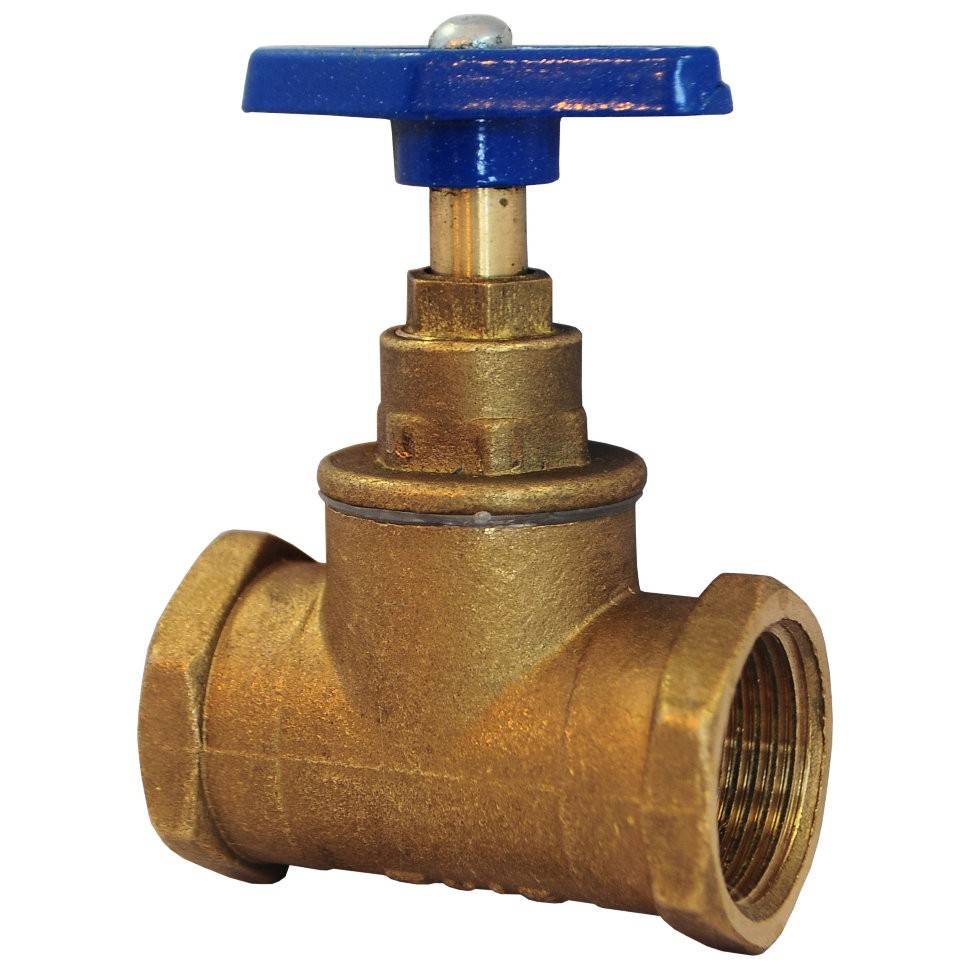

Вентиль или запорный клапан

Вентиль можно назвать братом задвижки. В действие приводится устройство поворотом моховика, что передает импульс шпинделю, который приходит в поступательное движение и на другом конце закрывается золотник, оборудованный прокладкой. Если вентиль закрывается, то доходя до нижнего положения, упирается в седло, в результате чего перекрывается (запирается) жидкость. Отсюда и происходит название — запорный клапан. Запорные клапана широко применяются в водных и топливных системах. Они являются запорно-регулирующими и представлены широко внешним видом и конструкцией. Срок службы варьирует от 20 до 30 лет из-за качества материалов и особенностей эксплуатации. Износ наступает тогда, когда будет пройдено 8 тысяч циклов закрыто-открыто.

Устройства тоже имеют свои достоинства и недостатки. Достоинства определяются его эксплуатационными характеристиками:

  • плавное регулирование водяного потока
  • ремонтопригодность (замена прокладки золотника или сальниковой прокладки с ее подтяжкой);
  • наличие меньшего количества трущихся деталей, что обеспечивает вентилю повышение срока эксплуатации;
  • применение вентилей при регулировании потока воды на несколько объектов (без них просто не обойтись) водо и теплоподачи.

Недостатки характеризуются уменьшением эксплуатационных свойств из-за:

  • увеличенного гидравлического сопротивления, создающего застойную зону, где могут скапливаться взвешенные частицы, что может вызывать преждевременный износ и коррозию;
  • выхода из строя прокладки золотника (отрыв потоком жидкости, залипание, усыхание), что ведет к частому ремонту;
  • необходимости поддержания вентильного устройства в рабочем состоянии для чего следует хотя бы раз в год полностью его открывать или закрывать, если нагрузка в работе длительно отсутствовала.

Исключением из правил служит здесь прямоточный вентиль с наклонным шпинделем, где создается меньшее сопротивление в гидравлике. Этому служит развернутое расположение седла к потоку жидкости.

Основные виды шаровых кранов

Существует несколько основных параметров для классификации изделий:

  1. Уровень проходимости. Для установки вы можете заказать следующие виды устройств:
  • Неполнопроходные. Главная особенность – диаметр изделия. Он меньше, чем у трубопровода, к которому присоединяется кран. По этой причине происходит задержка вещества – передается до 80 %. Основное преимущество – увеличенные показатели сопротивления к внутренней нестабильности в системе.
  • Полнопроходные. Могут подавать до 99-100 % рабочей среды. Это достигается за счет того, что диаметр крана аналогичен диаметру трубопровода.
  • Материал изготовления. Вы можете выбрать товары из стали, чугуна и других материалов с высоким уровнем прочности, защиты от коррозии, агрессивных сред.
  • Направление потока. В зависимости от области применения, могут применяться угловые, проходные, трехходовые и многоходовые шаровые краны.

Преимущества и недостатки

Рассмотрим плюсы и минусы данных кранов.

  • Основное достоинство фланцевых устройств заключается в том, что кран можно сравнительно легко демонтировать, не повреждая места соединений, отремонтировать и вновь поставить на место.
  • Соединения через фланцы считается самым надежным при высоком напоре рабочей среды в системе.
  • Монтировать кран можно как в вертикальном, так и в горизонтальном положении.

У шаровых кранов фланцевого типа есть и минусы:

  • шаровые затворы не любят примесей в рабочей среде, сфера у них начинает истираться и появляются протечки;
  • для применения в быту они достаточно дороги;
  • обладают тяжелым весом, что создает дополнительную нагрузку на трубопровод.

Принцип работы и виды конструкций

В качестве запорного элемента шарового крана используется деталь сферической формы со сквозным отверстием, через которое транспортируется рабочая среда. Открытие и закрытие узла осуществляется поворотом рукоятки, которая при помощи штока соединяется с шаром, вращающимся вокруг своей оси. Ось при этом расположена перпендикулярно по отношению к потоку носителя. Краны шаровые имеют несложную систему устройства. Конструкция состоит из таких составляющих:

  • корпуса;
  • сёдел;
  • затвора (шаровой пробки);
  • рукоятки;
  • шпинделя, передающего усилие от рукоятки к затвору.

Нержавеющий фланцевый кран

Принцип работы приспособления очень простой: когда оси отверстия шара и корпуса крана совмещаются, начинает поступать вода, то есть в позиции, когда отверстие пробки совпадает с направлением потока. В этом случае рабочая среда свободно проходит по магистрали, в том числе и через кран. Цвет рукоятки изделия обозначает характер рабочей среды:

  • красный — для горячего водоснабжения, отопительных систем;
  • синий — для холодной воды;
  • жёлтый и чёрный — для газопроводов.

От конструкции изделия зависят габариты и возможность осуществления ремонтных работ. Корпуса бывают двух типов:

Кран шаровый в разрезе

Разновидности шаровых полнопроходных кранов

Кран шаровой запорно-регулирующий полнопроходной может иметь различные конфигурации и отличаться по материалу изготовления, варианту монтажа, виду привода, а также по форме ручки, с помощью которой производится регулировка вентиля во время эксплуатации. Изделия имеют широкий диапазон размеров.

Изготавливаются полнопроходные вентили из разных сплавов металлов. Рассмотрим основные из них:

  • латунь;
  • бронза;
  • нержавейка;
  • углеродистая сталь.

Для изготовления кранов используются металлы и полимеры, наиболее прочным материалом является сталь

В зависимости от конструктивных отличий подбирается необходимый вариант монтажа изделия на трубопровод. На сегодняшний день существует 4 основные конфигурации полнопроходных приспособлений:

  1. Муфтовые. Такие изделия имеют резьбу и применяются преимущественно в городских водопроводных коммуникациях. Резьба в таких устройствах может быть двух типов, в зависимости от формы: цилиндрическая и коническая.
  2. Фланцевые. Фланцевые шаровые полнопроходные краны используются для коммуникаций, которые отличаются большими габаритами. Основное преимущество этих изделий заключается в том, что они являются быстроразборными. Фланцевый вентиль также используется, если сварка в помещении, которое содержит коммуникацию, запрещена. Фланцевый вентиль является удобным и используется преимущественно на производственных предприятиях.
  3. Комбинированные. Основное преимущество таких устройств — универсальность. Применяются комбинированные модели в разных трубопроводных коммуникациях и могут одновременно снабжаться фланцем с одной стороны, а с другой — резьбой. Возможны и другие комбинации.
  4. Сварные. Такие устройства монтируются на трубопроводную конструкцию посредством сварки и применяются в случае, если необходимо создать прочное соединение в ответственной или труднодоступной точке системы.

Механизм шаровых полнопроходных вентилей приводится в действие за счёт привода. Такие устройства могут оснащаться следующими разновидностями приводов:

  • гидравлический;
  • электрический;
  • пневматический.

Компактная ручка — «бабочка» позволяет управлять краном в ограниченном пространстве

Поворотная ручка таких устройств может быть выполнена в двух вариациях:

  • бабочка;
  • рычаг.

Типы крепления и движения шара внутри крана шарового

Кран шаровый с шаром на опоре имеет два фиксатора положения шара – один вверху шара и один внизу. Данный вид крепления подходит для кранов с большими размерами и высокими давлениями. Кроме того, данный вид крепления снижает крутящий момент, требуемый для открытия и закрытия крана, так как шар держится на двух опорах. Опора шара адсорбирует напор со стороны трубы, тем самым предотвращая избыточное трение между шаром и седлом, позволяя сохранять минимальный крутящий момент даже при максимальном рабочем давлении.

Шар крана шарового с плавающим шаром не зафиксирован в опоре. Вместо этого он прикреплен только к штоку. В ряде случаев это приводит к тому что шар смещается в сторону выходного фланца, то есть в сторону потока среды под действием давления среды. Тем не менее, данный сдвиг позволяет шару надавить на седло и увеличить степень герметичности.

Подъемно-поворотный шаровый кран совмещает в себе поворот и подъем шара, предотвращающее трение шара о седла. Трение шара о седла, является одной из наиболее частых причин выхода из строя или не герметичности крана. Во время закрытия, шар садиться на седла клинообразно, то есть создавая усилие давления и тем самым обеспечивая полную герметичность крана.

Во время открытия, шар поднимается и поворачивается, позволяя среде идти как через проход, так и вокруг шара. Такие краны называются кранами шаровыми типа Орбит. Они обеспечивают короткое время срабатывания, герметичность и долговечность ввиду отсутствия мягких седел

Конструкции запорных органов

С плавающим шаром

В этом случае шаровая пробка не связана жёстко со шпинделем, может перемещаться по отношению к нему и под действием давления среды со стороны входа прижиматься к уплотнительному кольцу со стороны выхода, герметизируя таким образом кран. При больших диаметрах прохода и давлениях пробка создаёт чрезмерно большие нагрузки на уплотнительное кольцо, что затрудняет работу крана, поэтому такая конструкция обычно используется при номинальных диаметрах не более 200 .

С шаром в опорах

В таких кранах пробка устанавливается и поворачивается в опорах, она имеет осевой выступ (цапфу) в нижней части, входящий в специальное углубление, а сёдла под действием давления прижимаются к её сферической поверхности. Такая конструкция существенно снижает усилия, необходимые для управления краном и позволяет применять приводные устройства меньшей мощности, чем для кранов с плавающим шаром, однако такие устройства конструктивно сложнее и имеют более высокую стоимость.

Фиксирующая цапфа пробки при этом может иметь подшипники качения или самосмазывающиеся подшипники скольжения, что используется в большом количестве конструкций.

Типы проходов кранов шаровых

Полнопроходные краны шаровые имеют проход приблизительно равный внутреннему диаметру присоединяемой трубы. Данное исполнение позволяет снизить возникновение износа и потери давления в кране. С полнопроходным исполнением не возникает каких-либо ограничений в потоке среды, но такое исполнение более затратное по стоимости кранов. Данный вариант идеален для мест с возможным применением систем очистки и диагностики (СОД).

Краны шаровые с зауженным проходом имеют проход меньшего диаметра чем внутренний диаметр присоединяемой трубы. Данный проход создает более ограниченный поток среды, что приводит к повышенным потерям энергии

Краны шаровые с V-портом, также называемые Регулирующие краны шаровые, используются в местах, где поток среды требует регулирования в соответствии с параметрами процесса.

В данной короткой статье мы рассказали о самых основах кранов шаровых и надеемся в скором времени сможем рассказать о типах корпусов кранов шаровых, их применении, целесообразности и преимуществах тех или иных конструкций корпусов.

Кроме всего перечисленного, существует огромное количество вариантов исполнения следующих частей кранов:

  1. Седел кранов шаровых
  2. Соединительных элементов (фланцев, сварных соединений, резьбовых соединений и т.д.)
  3. Приводов кранов
  4. Исполнения со специальным исполнением количества проходов
  5. Систем промывки
  6. Систем контроля протечек

И много другого.

Плюсы и минусы шарового крана

Данная запорная арматура имеет массу преимуществ перед другими разновидностями, но и недостатки у нее тоже имеются. К первым относят:

  1. Легкость и простоту эксплуатации. Незначительным движением руки можно открыть или закрыть шаровый газовый кран.
  2. Герметичность. Такой механизм обеспечивает 100% плотность закрытия без протечек.
  3. Долгий срок эксплуатации по сравнению с вентилем.
  4. Простота конструкции.

Из недостатков можно отметить:

  1. Наличие «мертвой» зоны у кранов с консольной ручкой.
  2. Невозможность использования для сред с температурой выше +200°С – плавятся детали из фторопласта.
  3. При резком открытии или закрытии крана возможен сильный скачок давления.
  4. Возможное «залипание» сферы внутри шарового крана, поэтому его нужно периодически открывать и закрывать.

Маркировка и ее расшифровка

Расшифровка маркировки шаровых кранов поможет вам подобрать подходящее изделие. На запарной арматуре используется следующая маркировка кранов шаровых:

DN – это показатель номинального диаметра. По этому показателю подбирают типоразмер изделия. Этот показатель указывается для всех металлических сантехнических элементов, которые устанавливаются на трубопроводы.
Рабочее давление обозначается буквами WSP, MOP, PN или WOG. Обозначение PN – это номинальное давление рабочей жидкости с температурой 20 градусов, при котором возможна длительная эксплуатация изделия. На импортной продукции встречается обозначение WOG или WSP. Первая аббревиатура указывает на то, что деталь можно устанавливать в трубопроводы с разными рабочими средами (газ, вода, масло). При этом обычно указывается максимальное рабочее давление водяного пара в градусах. Второй показатель указывает на максимальное давление пара при самой высокой температуре транспортируемой среды. MOP – это аналог PN, который указывается в барах. Это обозначение используется на газовой арматуре.
СW617N – это маркировка материала, из которого изготовлена запорная арматура. В данном случае это обозначение латуни согласно европейской системе стандартизации.
Числа, например 05/11, указывают на дату выпуска изделия. Первое число указывает на месяц, второе – на год выпуска

Это обозначение важно для контроля качества производимых деталей.
На изделия наносят стрелки, которые указывают на направление потока рабочей среды. Стрелок может быть несколько или одна.
Обязательно указывается минимальная и максимальная температура эксплуатации.

Сферы применения шаровых кранов:

Шаровые краны используются

как в магистральных трубопроводах, так и на ответвлениях, для перекрытия рабочих сред с высокой температурой и давлением.


Краны шаровые для отопления (Vexve)

Наша компания реализует шаровые краны

, классифицируя ихпо сферам применения : отопление, теплоснабжение и ГВС, холодное и питьевое водоснабжение, паровые сети, газовые сети, пищевая промышленность, трубопроводы нефтепродуктов и некоторых видов масел, трубопроводы кислотосодержащих продуктов. Производители шаровых кранов Naval, Vexve, Genebre, Broen находятся на рынке трубопроводной арматуры достаточно давно, качество продукции и сроки поставки оправданы умеренными ценами, вся продукция сертифицирована и соответствует международным стандартам.

Используя собственные производственные возможности и наработки, компания Мастерпром предлагет свои услуги по автоматизации трубопроводной арматуры — установке электроприводного оборудования импортного и российского производства. Для стыковки электропривода и арматуры с ручным управлением используются специальные стыковочные узлы и так называемые ISO фланцы производства Мастерпром. Так же возможно удлинение штока шарового крана в случаях, когда установка электропривода непосредственно на кран невозможна. Серия удлинителей штока ШТН (шток телескопический для арматуры с невыдвижным штоком) позволяет регулировать высоту точки монтажа привода в пределах +/- 500мм, серия удлинителей штока ШФН (шток фиксированной длины для арматуры с невыдвижным штоком) имеет фиксированную длину от 500 до 3500мм.

Разновидности шаровых кранов

Шаровые краны классифицируются на разновидности по типу присоединения, размеру проходного отверстия и исполнению привода. В зависимости от сечения проходного отверстия арматура бывает:

  • полнопроходной — размер пропускного отверстия в шаре идентичен диаметру трубопровода, что обеспечивает минимальные гидравлические потери в системе;
  • редуцированные (стандартнопроходные) — сечение перфорации в затворе составляет 70-80% от диаметра трубопровода.

Па типу привода регулирующие шаровые краны делятся на ручные (в таком исполнении производится арматура малых диаметров — ду100 и менее) и конструкции, оборудованные механизированным приводом — электрическим, гидравлическим либо пневматическим. Необходимость использования механизированных приводов обуславливается значительными усилиями, которые необходимо прикладывать для управления крупногабаритной арматурой.


Муфтовый шаровой кран с электроприводом

В зависимости от способа монтажа краны классифицируются на:

  • фланцевые;
  • муфтовые;
  • под приварку.

Фланцевые конструкции используются в системах, где необходима регулярная разборка/сборка трубопровода. Фланцевый стык состоит из двух пластин круглой либо квадратной формы (одна пластина устанавливается на патрубок арматуры, вторая — на смежную часть трубы), по периметру которых размещены посадочные гнезда под установку фиксаторов. Фланцевые пластины стягиваются между собой винтами и гайками, что позволяет выполнять их быстрый демонтаж.


Шаровой кран под приварку

Краны под приварку применяются на ответственный трубопроводах, где необходимо максимальная надежность и герметичность соединения. Такой стык является неразборным. Муфтовая (резьбовая) арматура чаще всего используется в коммунальной и бытовой сфере в системах водоснабжения и отопления. Также существуют конструкции комбинированного типа, в которых один патрубок фланцевый, второй — сварной либо муфтовый.

Обзор производителей

Лидером рынка шаровых кранов в России является итальянская компания Giacomini, которая производит арматуру для бытового использования. В ассортименте фирмы Giacomini представлены следующие линейки кранов:

  • Giacomini R — серия арматуры для водоснабжения и радиатороного отопления, включает регулирующие изделия диаметром 15-100 мм, предназначенные для систем с давлением до 10.5 МПа и рабочей температурой до 185 градусов.
  • Giacomoni Gas — линейка латунных кранов для газа и пара, выдерживающих давление до 15 МПа.

Качество продукции компании Giacomini традиционно высокое, что можно сказать и о стоимости итальянской арматуры. С целью экономии имеет смысл искать альтернативу среди изделий отечественного производства. Хорошо зарекомендовавшими себя фирмами являются такие производители как Фобос, Галлоп, LD (реализует востребованную серию кранов КШЦФ) и КМС.


Шаровые краны Фобос

Компания Фобос производит шаровую арматуру типоразмером ду15-ду200, рассчитанную на давление 1.6-16 МПа. Модельный ряд состоит из линеек:

  • Фобос Эконом — краны в корпусе из нержавейки;
  • Фобос Эрго — корпус из углеродистой стали;
  • Фобос Моно — односоставной корпус из нержавейки;
  • Фобос Ретро — стальной штампосварной корпус.

Наиболее бюджетную арматуру реализует компания Галлоп. В ассортименте преимущество представлены малогабаритные краны для радиаторного отопления размером ду15-ду50. Арматура Галлоп выдерживает давление до 5 МПа и может эксплуатироваться в системах с температурой до 150. Однако на специализированных форумах встречается множество отзывов о том, что краны Галлоп страдают проблемами с герметичностью корпуса.

Основным отечественным производителем арматуры промышленного назначения является компания LD, известная своей линейкой КШЦФ, в которую входят фланцевые краны диаметром 15-500 мм. В серии КШЦФ поставляется полнопроходная и редуцированная арматура в корпусах из нержавейки марки AISI 309 и легированной стали 09Г2с.


Фланцевый кран LD КШЦФ

Краны КШЦФ диаметром от 200 комплектуются механическим редуктором, за счет которого значительно упрощается управление арматурой. Серия КШЦФ может использовать на трубопроводы транспортирующие пар, воду и нефтепродукты температурой до 200с давлением в системе до 40 МПа.

Как выбрать кран

Чтобы не ошибиться с выбором крана, следует учитывать ряд важных моментов:

  • Предназначение устройства. В соответствии с ГОСТ изделия для газопроводов идентифицируются по черной или желтой окраске рукоятки, для сетей холодного водоснабжения – по голубой. Красным цветом маркируются шаровые краны, предназначенные для сетей горячего водоснабжения.
  • Способ монтажа детали. На магистралях, предназначенных для транспортировки кислотных, щелочных сред, либо жидкостей с высокими температурами, предпочтение отдается устройствам под приварку.

Помимо номинального прохода, на маркировке изделия присутствует информация о значениях номинального (PN) и рабочего давления, предельной допустимой температуры эксплуатации, дате выпуска детали.

Рекомендуем ознакомиться: Принцип работы и сферы применения клиновых задвижек

При покупке устройство следует внимательно осмотреть на наличие брака – зазубрин, сколов, вмятин. Также стоит проконтролировать комплектацию, куда обязательно включаются:

  • Корпус.
  • Стальной или латунный шар.
  • Уплотнительная шайба.
  • Ручка управления.
  • Регулировочная гайка.
  • Шток уплотнения.

Также, стоит быть внимательным, чтобы вместо дорогого и долговечного латунного изделия не приобрести за те же деньги низкокачественную подделку из силумина, которая прослужит, в лучшем случае, 2-3 года. Распознать попытку обмана можно по весу – настоящая латунь очень тяжелая.

Для подключения душевых кабин, стиральных и посудомоечных машин, внутренней разводки системы водоснабжения подойдут разборные краны с резьбовым креплением. Вообще, при выборе между цельносварными и разборными деталями лучше отдать предпочтение последним, поскольку они легко поддаются ремонту, просты в эксплуатации, компактны, а также характеризуются хорошим уровнем герметичности.

Что касается стоимости, это не тот вопрос, где следует любым способом пытаться сэкономить. Дешевый кран плохого качества не только прослужит на порядок меньший срок, но и имеет все шансы стать причиной серьезных неприятностей – от затопления соседей снизу до опасной для жизни утечки газа.

Самыми дешевыми ожидаемо считаются изделия умельцев из Поднебесной, наиболее дорогими – итальянские устройства. Российские краны относятся к средней ценовой категории, предлагая разумный компромисс между экономией и качеством.

Положительные и отрицательные особенности

Краны шаровые латунные имеют массу положительных характеристик:

  1. Длительный срок эксплуатации. Изделие рассчитано на 5 лет непрерывной работы.
  2. Маленький размер и широкий ассортимент моделей, позволяющий подобрать запорный механизм под любые системы и условия установки.
  3. Высокая надежность. Механизм обеспечивает полную герметичность и функционирование при низких и высоких температурах.
  4. Устойчивость к коррозии. Это позволяет исключить обслуживание и смазывание элементов.
  5. Небольшой вес и компактные размеры делают краны не только удобными, но и доступными в цене.
  6. Шаровая конструкция обеспечивает быстрое перекрытие потока и возможность использования в системах с жидкостями разной вязкости.

К недостаткам можно отнести:

  1. Некоторые модели оснащены массивным штоком, что делает применение в условиях тесного пространства неудобным.
  2. Высокая скорость восстановления подачи требует плавного открытия, чтобы не произошел гидравлический удар.
  3. При плохом качестве воды в водопроводе в изделии могут образовываться солевые отложения, засоры, повреждения шарового механизма и нарушение герметичности.
  4. Все чаще попадаются краны плохого качества, которые сложнее устанавливать. Их срок эксплуатации мал.

Для чего нужен шаровой кран?

Данная арматура может не только перекрывать поток внутренней среды, но и регулировать ее параметры – расход, давление, скорость и даже смешивать различные носители в нужных пропорциях. Однако, есть мнение, что такое устройство нельзя эксплуатировать при частичном повороте шара из-за его повышенного абразивного износа. Сантехники советуют владельцам собственных квартир почаще крутить ручку данного запорного элемента во избежание закисания его внутренних частей.

Шаровые краны для водопровода с консольной ручкой имеют так называемую «мертвую» зону, но этот недостаток легко компенсировать краном с ручкой-барашком. В народе его еще называют «бабочкой» или «бантом». Однако, это нисколько не уменьшает популярности такого сантехнического оборудования в быту. Шаровой кран охотно приобретают и устанавливают на радиаторах отопления, сушилках, системах «теплый пол» и так далее.

Монтаж шарового крана

Правильно установленные шаровые краны

Как установить шаровый кран

Итак:

  1. Перед установкой крана необходимо определить место его установки, руководствуясь удобством его эксплуатации на этом месте и отсутствием помех другим приборам. При выборе крана следует выяснить диаметр трубы и шаг резьбы, к которой будет подсоединен кран.
  2. Шаровой кран может обладать фланцами различного типа – с внутренней и внешней резьбой. Перед монтажом следует определить тип подходящего крана для конкретного случая – с двумя внешними, двумя внутренними, одной внутренней и одной наружной резьбами.

Если предполагается установка кранов к батареи или водонагревателю, то для такого случая подойдет кран с внутренней и внешней резьбой.

Помимо этого, на кране имеется стрелка, указывающая направление движения воды. Данное условие нужно соблюдать.

  1. Прикрутив кран на место, нужно проверить еще раз на момент отсутствия помех повороту рукоятки. При соединении крана с закрытой резьбой на фланце к трубе, у которой открытая резьба, наматывать ФУМ-ленту нужно по часовой стрелке (глядя на отверстие трубы).

Намотать следует такой слой ленты, чтоб накручивание крана было тугим. Далее необходимо пустить воду и проверить течет кран ли в месте соединения с трубой или нет.

Если подобного не наблюдается, тогда установка шарового крана осуществлена правильно.

Диаметр отверстия шара шарового крана, как правило, соизмерим с внутренним диаметром трубопровода, на который устанавливают кран. В таком случае кран называют полнопроходным.

При проходе рабочего потока сквозь полностью открытый кран гидравлические потери весьма малы, они примерно такие же, как при движении среды через участок трубы, равный по длине корпусу шарового крана. Это в разы меньше в сравнении с другими типами запорной арматуры.

Данное преимущество сделало шаровой кран основным запорным устройством, применимым на линейных частях магистральных газопроводов.

Плюсы и минусы

Основные преимущества такого арматурного приспособления:

  • функциональность (герметичность перекрытия);
  • легкий вес;
  • большой каталог (для воды, газовые шаровые краны и т. д.);
  • удобный монтаж (может устанавливаться в любом положении);
  • невосприимчивость к гидравлическому сопротивлению потока;
  • небольшая строительная длина.

Есть и недостатки, к ним относятся:

  • требовательность к режиму (арматуру нужно использовать не реже 1 раза в 5–7 дней, иначе шар может застопориться – «залипнуть»);
  • для поворота рукояти требуется достаточно большое усилие;
  • быстродействие, которое можно рассматривать как плюс, в некоторых случаях становится недостатком, поскольку оно способно вызвать гидроудары и создать аварийные ситуации.

Модели с фторопластовыми уплотнителями плохо переносит высокую температуру транспортируемой рабочей среды (рекомендованный максимум – 15 градусов выше нуля).

Размеры шаровых кранов для воды, типы резьбы и рабочее давление

Шаровые краны для воды классифицируют не только по типу резьбы, материалу изготовления, рабочему давлению и среде. Еще одним важным параметром является диаметр внутреннего прохода.

Наиболее популярные конструкции, применяемые мастерами при монтаже водопровода, имеют диаметр внутреннего прохода ½ или ¾ дюйма. В переводе на стандартное измерение это 15, 20 или 25 мм. Намного реже используют шаровые краны для воды с диаметром внутреннего прохода 1 дюйм или 1 ¼, 1 ½ и 2 дюйма.

Шарового крана для воды диаметром ½ дюйма более чем достаточно для водопровода в доме или квартире. При этом диаметр крана соответствует диаметру трубы. Если в системе отопления есть циркуляционный насос, то надо взять шаровой кран для воды диаметром ¾ дюйма.

В домах бывают и системы отопления с естественной циркуляцией. Их необходимо монтировать из труб и кранов большего диаметра, не менее 40-50 мм.

Чтобы узнать диаметр шарового крана для воды, необходимо найти на нем маркировку DN. Если на шаровом кране написано DN25 – это означает, что диаметр внутреннего прохода составляет 25 мм или ½ дюйма.

Резьба на шаровом кране может быть внутренней или наружной. На жаргоне сантехников внутренняя резьба – гайка, наружная – штуцер. Если на кране с обоих концов резьба наружная, то он называется «штуцер-штуцер», если с одной стороны внутренняя резьба, а с другой наружная, то – «гайка-штуцер» и т.д.

Еще один важный параметр, указывающийся на шаровом кране, – рабочее давление. Маркируется оно буквами PN, единица измерения – атмосфера.

Маркировка PN25 говорит о том, что максимально допустимое давление в системе, на которую установят кран, составляет 25 атмосфер. Практика показывает, что при монтаже системы центрального отопления можно применять краны PN16, которые также подходят для установки на газовые и электрические котлы и радиаторы.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
