Тонкости строительства сарая из сэндвич-панелей

Особенности эксплуатации помещения и уход

Дача, гараж или сарай из СИП-панелей прочны и надежны, однако, чтобы здание служило дольше, за ним нужно тщательно ухаживать. Для этого выполняют такие действия:

  1. Каждые полгода осматривают стены и крышу на наличие щелей или других дефектов.
  2. Не допускают чрезмерных нагрузок на панели, ударов. Это помогает избежать появления вмятин, повреждения утеплителя.
  3. К панелям не крепят тяжелые мебельные модули, лестницы или механизмы.
  4. Кровлю снабжают водосточным желобом. Зимой регулярно освобождают крышу от снега.
  5. Облицовочное покрытие СИП-плит очищают моющим средством, не содержащим абразивных веществ.
  6. При повреждении защитного слоя панели используют ремонтную краску.

Основные виды каркасов

Деревянный каркас нужно периодически обрабатывать защитными составами от влаги и пожара

Крепление производится на специальную обрешетку, которая может изготавливаться из металла, дерева или железобетона. Каждый из материалов каркаса для сэндвичных панелей обладает своими преимуществами и недостатками.

Древесина

Каркас под сэндвичные панели, выполненный из дерева – самая бюджетная конструкция. С деревянной основы и началось развитие технологии крепления фасадов. К основным достоинствам дерева относят экологичность, простой монтаж и малую теплопроводность.

Сейчас деревянные каркасы практически не используются. Это связано с высоким риском возгорания и негативным влиянием влаги. Специальные обрабатывающие средства имеют свой срок службы, поэтому абсолютная защита от негативных факторов в течение всего срока службы невозможна.

Железобетонный каркас

Для ЖБ каркаса нужен прочный фундамент

Подобный вид конструкций популярен и надежен. Железобетонные каркасы нашли свое применение в строительстве быстровозводимых домов.

К основным плюсам относят:

  • малая теплопроводность;
  • не требуется защита от коррозии;
  • низкая стоимость;
  • долговечность;
  • прочность.

Железобетонные конструкции завозятся на строительные площадки уже в готовом виде, поэтому возведение здания ускоряется.

Металлический каркас

Металлокаркас — самый популярный в строительстве жилых и хозяйственных построек

Металлокаркасы самые дорогие, однако считаются самыми популярными.

Преимущества металлических каркасов:

  • Высокая скорость возведения здания. Монтаж каркаса занимает не более двух недель.
  • Универсальность. Металлокаркас под сэндвич-панели подходит для жилых и нежилых построек.
  • Отсутствие трещин и деформаций в процессе эксплуатации. Металлическая конструкция не дает усадки в отличие от древесной.
  • Высокая прочность и долговечность. Каркас прослужит в течение 50 лет и более.

Недостатки у материала есть, но они незначительные:

  • Нужна защита от коррозии. С этой целью используются специальные лакокрасочные покрытия и полимерные пленки.
  • Стоимость.
  • Требуется установка негорючего теплоизолятора из-за высокой теплопроводности. Теплоизоляция нужна, чтобы защитить металл от воздействия высоких температур.

Недостатки легко устраняются, в результате чего металлические изделия используются чаще всего.

Монтажная резка и сверловка

При резке сендвичных панелей не допускается использование открытого огня.

Также для работ не используется болгарка УШМ.

болгарка УШМ

Не допускается воздействие высоких температур на конструкции, поскольку металл после такого взаимодействия ржавеет и теряет свои свойства.

Для выполнения работ подойдут следующие инструменты:

ленточная пила по металлу;

ленточная пила по металлу

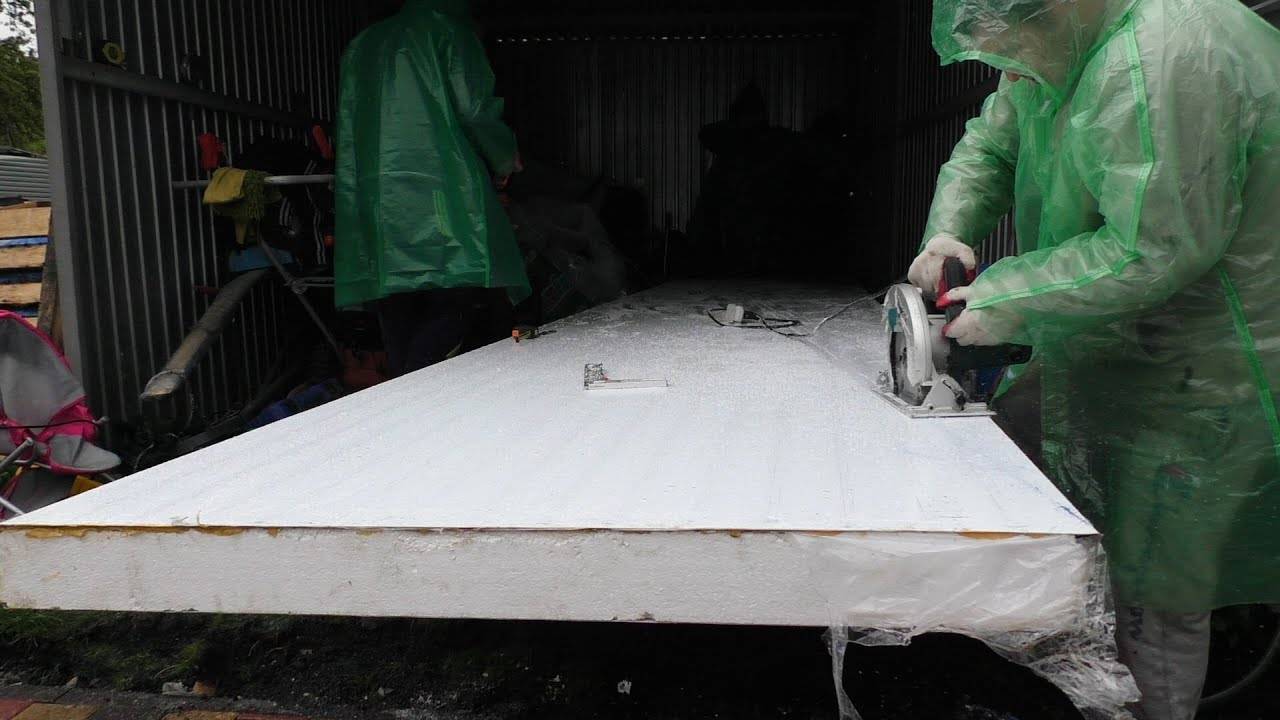

циркулярная пила по металлу;

циркулярная пила по металлу

электрические ножницы по металлу;

электрические ножницы по металлу

электрический лобзик.

электрический лобзик

Предварительно очистите все конструкции от упаковки, загрязнений. До начала резки внимательно проверьте, что вся разметка нанесена правильно, линии разреза горизонтальны.

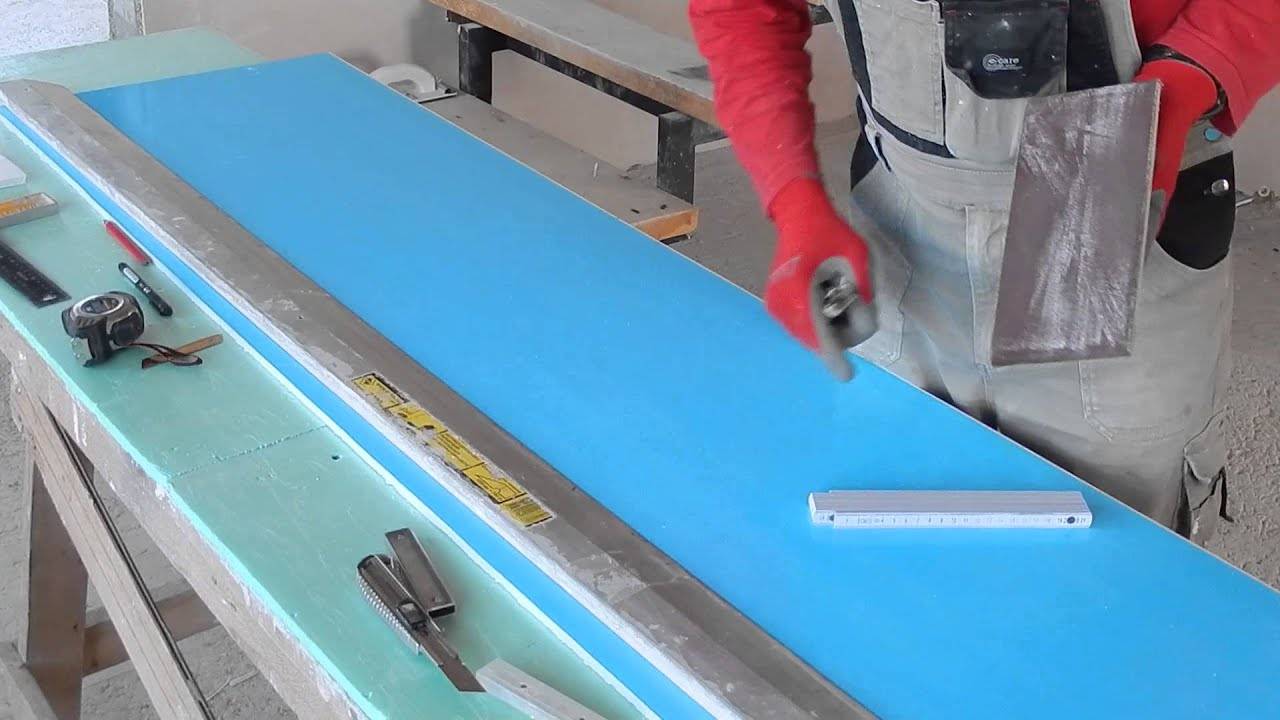

Линии разреза наносят с обеих сторон панели с использованием строительного уровня, специального маркера или фломастера. Сначала режут металл, затем – утеплитель.

строительный уровень

Для конструкций с покрытием из ПВХ или древесины используют лобзик или ручную пилу с зубьями среднего размера. Сборка конструкций выполняется по месту.

ручная пила с зубьями среднего размера

Сверлить конструкции можно с помощью обычной дрели.

дрель электрическая

После выполнения работ не забудьте убрать стружки и очистить область распила. При работе с инструментами обязательно используйте средства индивидуальной защиты для соблюдения требований техники безопасности.

Как самому сделать сэндвич-панели

Технологию производства сэндвич-панелей сложно назвать сложной. Однако в нем есть нюансы, несоблюдение которых может свести на нет все усилия. Определенной трудностью при самостоятельном изготовлении является отсутствие специализированного оборудования — пресса.

Выбор утеплителя и наружного слоя

Тип облицовки зависит от конкретного применения. Как правило, в частном домостроении используются самосборные термопанели. Для работы следует использовать деревянные плиты OSB толщиной 9 мм.

Самостоятельно изготовить сэндвич-панели из гофрокартона крайне сложно. Здесь необходимо обойтись без металлообрабатывающего оборудования и устройства для прессования готовой продукции.

При выборе теплоизоляции предпочтительнее пенопласт или пенополистирол

Важно правильно рассчитать толщину утеплителя, руководствуясь особенностями постройки и климатическими особенностями региона. Размеры листов зависят от размеров будущей постройки. Необходимо спланировать расположение панелей, чтобы минимизировать трудозатраты на раскрой и избежать отходов

Необходимо спланировать расположение панелей, чтобы минимизировать трудозатраты на раскрой и избежать отходов.

Требования к клеевому составу

Для изготовления термопластов понадобится полиуретановый клей. В условиях массового производства используются составы двух типов:

  • двухкомпонентный — полимеризация происходит на границе раздела полиола и изоцианатного компонента, клей требует подготовки перед использованием;
  • Однокомпонентный — затвердевает в процессе взаимодействия с воздухом.

В домашних условиях используется последний вариант. Однокомпонентный состав более практичен в использовании и по адгезионным свойствам не уступает своему двухкомпонентному аналогу.

Клей для крепления самодельных панелей должен соответствовать следующим требованиям:

  • сохранение свойств на протяжении всего срока службы;
  • устойчивость к влаге;
  • экологическая безопасность — в составе не должно быть токсичных компонентов;
  • устойчивость к температурным колебаниям — сохраняет свойства в условиях от -40 ° С до + 50 ° С.

Сборка сэндвич-панелей: пошаговый инструктаж

Перед тем как приступить к производству, нужно подготовить рабочую зону — место для уборки мусора. Монтаж можно производить на невысоком столе или соорудить площадку на ровном полу.

Этапы монтажа сэндвич-панелей своими руками:

  1. Поместите первый лист каркаса и промажьте его клеем. Равномерно распределите смесь зубчатым резиновым шпателем или распылителем.
  2. Уложите утеплитель. Работайте довольно быстро, пока клей не высохнет.
  3. Распределите клей по внутреннему слою.
  4. Положите внешнюю облицовку поверх теплоизоляционного материала.

Затем следует продолжить производство — на собранную доску следует разместить остальные доски, согласно описанной технологии. Между досками кладется слой бумаги.

При работе необходимо соблюдать следующие правила:

  • время распределения клея ограничено — не более 10 минут, иначе состав затвердеет и слои не слипнутся;
  • процесс полимеризации сопровождается вспениванием — за это время нужно прессовать полуфабрикаты, необходимое усилие — около 18 тонн;
  • время выдержки под прессом — около 3 часов;
  • Обрезку кромок и подготовку стыков замков начинайте после полного высыхания досок — не ранее, чем в течение суток.

Для работы желательно привлечь помощника. На два из них легче укладывать большие листы материала и можно сократить время, необходимое для нанесения клея.

Создание замкового соединения

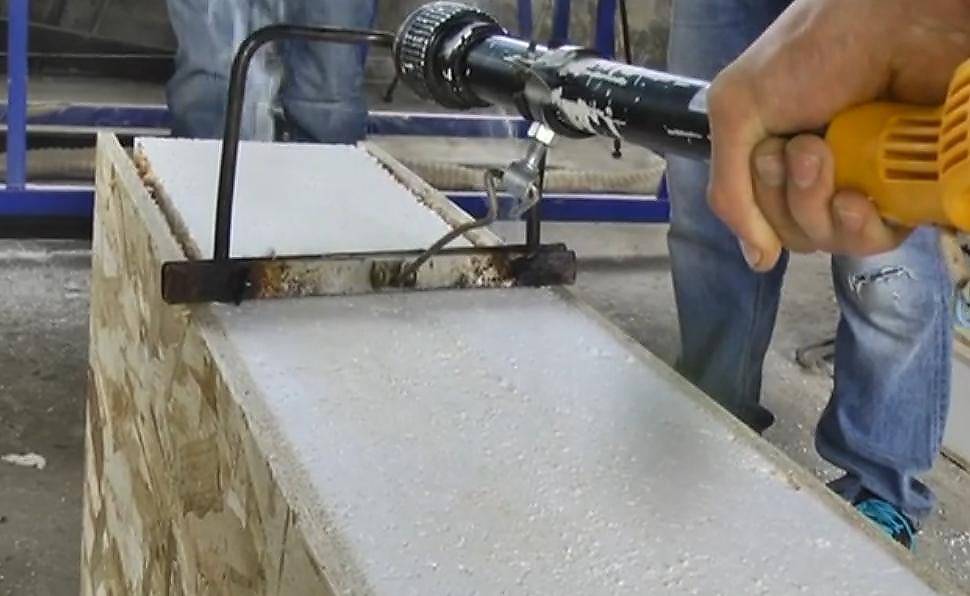

На производстве молнии застегиваются автоматически при нажатии. Портативная техника не имеет такого функционала, но разработать систему запирания своими руками возможно. На одном конце доски нужно закрепить деревянную планку, а на другом конце разрезать теплоизоляционный материал. Глубина пропила должна соответствовать толщине плитки.

Возведение бытовки

Возведение бытовки начинается с установки нижней обвязки из бруса. После её установки необходимо так же проверить диагонали. По углам обвязки устанавливаются вертикально такие же брусья, которым предстоит стать скелетом бытовки.

Вертикальные брусья должны располагаться не только по углам, но и по всему периметру бытовки, на расстоянии одного двух метров друг от друга.

Важнейшие элементы бытовки – дверь и окна должны быть привязаны к брусьям каркаса. Вообще чем больше будет в вашей бытовке вертикальных брусьев, тем прочнее будет всё строение. Брусья соединяются между собой поперечной обвязкой из досок.

Такие элементы, как дверь и окна должны быть продуманы заранее. Их установка производится ещё до того, как каркас из брусьев будет обшит досками.

Монтаж кровельных сэндвич-панелей: последовательность действий

Чтобы крыша из сэндвич-панелей получилась прочной и надёжной, стоит ответственно подойти к её монтажу. Внимания заслуживает каждый этап, а потому следует придерживаться строгой последовательности действий, чтобы не нарушить технологию выполнения работ.

Тщательное соблюдение технологии является обязательным при выполнении монтажаФОТО: rusolymp.ru

Подъём панелей и укладка в проектное положение

Процесс подъёма сэндвич-панелей на значительную высоту достаточно затруднён. Такие изделия весят больше стеновых и имеют большие поперечные размеры. Кроме того, для их утепления используется наполнитель с большей плотностью.

Предпочтительно использование специальных приспособлений. Допустим подъём на поддонах на стропах при отсутствии механического либо вакуумного захвата

Для подъёма сэндвич-панелей используется специальное оборудованиеФОТО: static.tildacdn.com

Поперечный стык

Монтаж начинается с установки первой панели. Если длина ската превышает 12 м, работы ведутся от свеса к коньку. Первый элемент располагают на прогоне по скату и фиксируют при помощи саморезов, после предварительной проверки пространственного положения. Следующий элемент подрезают с нижней (торцевой) части для удаления излишков утеплителя. Поднимают наверх. Выполнив расстроповку, формируют поперечный стык. Аналогичным образом монтируют остальные элементы.

Поперечная стыковка элементовФОТО: mpcomm.ru

Продольный стык

Формирование продольного соединения осуществляется аналогичным способом. Технология идентична. Основное отличие заключается в подрезке утеплителя вдоль длинной стороны элемента и использование силиконового герметика для получения прочного и надёжного соединения. Герметизирующий состав наносится на стык непосредственно перед соединением сэндвич-панелей.

Стык требует тщательной герметизацииФОТО: pmstroi.ru

Крепление

Крепление кровельных сэндвич-панелей производят в нижнем прогибе. В местах соединения чаще всего используют специальные заклёпки. Крепёж располагают через каждые 30 см. При фиксации обязательно предусматривают зазор в 2 – 3 мм для компенсации температурной деформации.

Все элементы следует надёжно зафиксироватьФОТО: sandwich-panel.by

Монтаж фасонных элементов

С помощью фасонных элементов можно придать кровле законченный внешний вид. Их монтируют в местах соединения сэндвич-панелей. Предусматривают нахлёст в 10 см. Для обеспечения достаточного уровня герметичности, используют силиконовые составы.

Доборы обеспечат достаточный уровень герметичностиФОТО: rsp.spb.ru

Дополнительные материалы и инструменты

Для возведения гаража, помимо сэндвичей, понадобятся и другие расходники и инструменты.

Если планируется фундамент:

  • цемент марки М200-М250;
  • щебень и песок;
  • толстая фанера или обрезная доска для формирования опалубки;
  • арматура диаметром 12 мм для укрепления фундамента;
  • битумная мастика.

Если планируется только грунтовое основание, то – гравий или щебень мелкой фракции и песок.

Из инструментов понадобятся:

  • бетономешалка;
  • лопаты (совковая и штыковая);
  • ножницы по металлу;
  • циркулярная пила или ножовка;
  • шуруповерт;
  • перфоратор или дрель;
  • рулетка и уровень;
  • болгарка;
  • саморезы (болты, гайки);
  • монтажная пена и герметик;
  • колышки и веревка;
  • сварочный аппарат (если каркас из металла).

Обзор видов

Все виды бытовок можно поделить на несколько категорий согласно типу их конструкции и материалу изготовления. Кроме того, существует деление по расположению модулей, например, угловая и прямая планировка. По способу сборки выделяют такие конструкции.

Разборные щитовые. Самые простые временные строения, не требующие фундамента. Устанавливаются на любые опоры, даже на деревянные лаги, подходят для проживания в летний период. Модели со сборкой на участке выглядят привлекательно, но они изготавливаются бескаркасным способом или крепятся на легкую обрешетку из тонкого бруса и за несколько лет практически полностью теряют свои преимущества.

По материалу изготовления бытовки разделяют на деревянные и металлические. Первые чаще всего изготавливают из массива древесины хвойных пород. В этом случае стены могут быть сделаны из бруса или бревна. Каркасные конструкции обычно создаются на основании из металла или дерева, в качестве обшивки здесь используются как готовые блоки с уже заложенным утеплителем, так и разнообразные древесные плиты или обычная вагонка. Снаружи строение можно отделать сайдингом, придав ему современный вид и разнообразив цветовую палитру декора.

Железная бытовка может представлять собой сварной вагончик с обшивкой или сборное изделие из панелей-сэндвичей с прослойкой утеплителя внутри. Такое решение обеспечивает достаточную теплоизоляцию, создает условия для комфортного временного пребывания. Но металлические бытовки сложнее отапливать в зимний период, они быстро промерзают. Да и отделка из профлиста, даже покрытого полимерным красителем, выглядит не слишком презентабельно.

Монтаж сэндвич-панелей на крышу

Перед установкой сэндвич-панелей на кровельное основание следует приготовить специальные инструменты и ознакомится с инструкцией.

Необходимые инструменты и материалы

Поскольку при строительстве кровли из сэндвич-панелей материал приходится резать и закреплять, а стыки — герметизировать, нужно заранее приготовить специальные инструменты.

Резку трёхслойных панелей лучше выполнять одним из следующих приспособлений:

  • электрические ножницы;
  • пила с мелкими шипами (для холодной резки);
  • станок с режущим диском.

Электрические ножницы быстро и без порчи материала разрезают сэндвич-панели

Кроме аппарата для резки в процессе монтажа сэндвич-панелей понадобятся:

  • механический или вакуумный захват, который поможет переносить материал;
  • длинные саморезы из стали (нержавеющей или углеродистой) со сверлом на конце и шайбы к ним;
  • уплотнитель из синтетического каучука как герметик для крепёжных отверстий;
  • электрическая дрель (или шуруповёрт), чтобы закручивать элементы крепежа.

Обрешётка под сэндвич-панели

Основанием для крепления трёхслойного материала может быть обрешётка нескольких типов:

  • деревянная;
  • металлическая;
  • железобетонная.

Таблица: достоинства и недостатки типов обрешётки под сэндвич-панели

Вид обрешёткиПлюсыМинусы
ДеревяннаяНебольшая стоимость, безвредность, низкая проводимость тепла, простота сборкиБольшой риск воспламенения, вероятность порчи насекомыми
ЖелезобетоннаяЗастрахованность от ржавления, низкая теплопроводность, отсутствие необходимости в значительном утеплении, приемлемая цена, прочность, продолжительный срок службыОгромный вес
МеталлическаяЛёгкое и быстрое сооружение, универсальность, постоянство формы (не даёт усадки и поэтому не покрывается трещинами), повышенная прочность, длительная эксплуатацияВысокая стоимость (однако она ниже, чем у железобетонной конструкции), необходимость в обработке средством против ржавления (например, краской), большая теплопроводность, обязывающая применять негорючий теплоизолятор

Расстояние между элементами каркаса должно быть таким, чтобы панели можно было фиксировать в 5 см от края, а под областью состыковки плит обязательно находилась опора.

Процесс монтажа

Укладку сэндвич-панелей на кровлю выполняют поэтапно:

  1. Панель транспортируют на крышу, прицепив к ней вакуумные присоски. В точках крепления подъёмного механизма к поверхности материала удаляют защитную оболочку.
  2. Первую трёхслойную плиту саморезами закрепляют на свесе в левом углу кровельного ската. Крепёжные элементы располагают строго перпендикулярно и закручивают шуруповёртом без чрезмерного нажима.
  3. У плиты, которая будет уложена выше первой, снизу обрезают кусок стальной обшивки. Его ширина должна практически соответствовать нахлёсту панелей (см. п. 4). Слой утеплителя под удалённым металлом обязательно убирают. Выступающий край верхнего металлического листа сэндвич-панели смазывают герметиком.
  4. Вторую плиту фиксируют выше первой. Состыковку панелей выполняют с нахлёстом в 30 см, когда кровельный скат наклонен до 10°, или в 20 см, если крыша построена под углом 10–20°. Саморезы вкручивают в места пересечения плиты с каркасом и область совмещения двух панелей.
  5. Выложив первый ряд материала, перпендикулярный коньку, рядом монтируют второй. Перед этим в выемки замков с внутренней стороны закладывают герметик. Соединение двух рядов материала осуществляется с помощью и пазов, и крепежей, закручиваемых в зоны соприкосновения плит с обрешёткой.
  6. Последующие ряды из сэндвич-панелей выкладывают по той же схеме. После крепления доборных элементов все области примыканий замазывают герметиком.

Устройство сборной бытовки из сэндвич панелей

Сооружение представляет собой металлический каркас, как правило, неперфорированный, обшитый сэндвич панелями разной конфигурации. Различают финскую и шведскую бытовку.

  • Шведская отличается более крупными размерами, основой ей служит металлический каркас. Бытовки применяются в роли разнообразных служебных и жилых помещений, в том числе дачных домиков. Постройка позволяет установку металлопластиковых окон.
  • Финская подразумевает встроенный деревянный каркас. Она более легкая, но обладает меньшими габаритами. Этот вариант широко используется в качестве бани или сауны, как это показано на фото.

Сэндвич панели подбираются в зависимости от потребностей заказчика и условий эксплуатации модуля.

  • Наполнитель – обычно для жилых помещений предпочитают в качестве теплоизолятора минеральную вату, так как она негорюча и является отличным звукоизолятором. Однако она боится влаги, поэтому для сырого и холодного климата рекомендуется приобретать плиты с наполнителем полимерным – полистирол, пенополиуретан.
  • Облицовка – для временного жилья предпочтительнее оцинкованная окрашенная сталь, так как она отличается долговечностью и более высокой прочностью, при этом лакокрасочное покрытие защищает металл от коррозии. Пластиковая обшивка или из ОСБ не предназначены для частого монтажа/демонтажа.

Сборка модуля: порядок действий

Сборная конструкция обязательно снабжается инструкцией и чертежами, следуя которым легко осуществить монтаж своими руками. На фото демонстрируется момент сборки бытовки.

  1. Выбирается или заливается ровная бетонная площадка.
  2. Собирается металлический каркас, согласно чертежу. Так как бытовки не отличаются большими размерами, то конструкцию можно собирать целиком, а не секциями. Профиль скрепляется болтами.
  3. В первую очередь настилается пол – может понадобиться обвязка, затем возводятся стены. При монтаже тщательно проверяется по уровню вертикальность и горизонтальность. Стыковка плит между собой производится соединением гребень-паз, и при перекосах нельзя добиться ни жесткого соединения, ни должной герметизации.
  4. Места стыков обязательно утепляются прокладками из того же теплоизоляционного материала, что и наполнитель, и запениваются монтажной пеной. Необходимо добиваться максимально плотного соединения. Угловые стыки перекрываются соединительными угловыми элементами.
  5. Крыша настилается кровельными сэндвич панелями. Угол наклона последней составляет не менее 5 градусов, если крыша представляет собой одну панель, и не менее 7, если состоит из нескольких.

В заключение

Действительно, сэндвич-панели – строительный материал, при помощи которого можно очень быстро и сравнительно недорого возвести утеплённое, качественно отстроенное здание. Главное, учитывать некоторые нюансы, присущие панелям того или иного вида. Что же касается алгоритма действий, то он не слишком сложен, а значит, можно выстроить сооружение «с нуля», совершенно не имея опыта подобной работы. Однако не стоит сразу приниматься за жилой дом, шлифуя на нём навыки. Всё приходит с опытом, а значит, для начала можно обойтись возведением обычного гаража или складского помещения. Ну а когда придёт уверенность, можно попробовать отстроить и жилище. Тем более, что ассортимент такого материала на строительных рынках очень широк.

Сэндвич-панели применяются сегодня повсеместно ФОТО: remontnik.ru

И ещё одна большая просьба. Не забудьте оценить сегодняшнюю статью. А мы, напоследок, предлагаем вашему вниманию видеоролик по теме, который дополнит всё, о чём было рассказано выше.

Правильный монтаж сэндвич-панелей это один из решающих факторов, определяющих прочность и долговечность здания. Поэтому большое значение следует уделять не только качеству самих сэндвич-панелей, но и сопутствующих материалов – доборных элементов и комплектующих. И, главное, процесс должен быть выполнен квалифицированными специалистами, ведь ошибки могут привести к негативным последствиям и повреждениям конструкции. Сэндвич-панели используют для сооружения стен и кровли быстровозводимого здания. Каждая разновидность работ имеет свои особенности. Покупая сэндвич-панели следует изучить тех. документацию, где указаны узлы крепления, типы доборных элементов и способы применения комплектующих.

  • Сборка и установка металлоконструкции
  • Подготовка металлического каркаса – металл очищается от коррозии, и затем на его поверхность наносится алкидная грунтовка
  • Выполнение уплотнительной слоя-подкладки с помощью самоклеющейся уплотнительной ленты
  • Монтирование стен начинается от цоколя или от угла, внутрь замка наносится силиконовый герметик
  • Монтирование кровли начинается от свеса к коньку, сэндвич-панели соединяются внахлест.
  • Установка доборных элементов

Следует закончить все работы по возведению каркаса здания, грунтовку и окраску металлоконструкции. Нанесите отметки на местах крепления к колоннам. Перед началом работ необходимо расчистить строительную площадку под выгрузку панелей, которые потом следует расположить на специально приготовленной прокладке из дерева, пенопласта или полистирола. Затем — вскрыть упаковочную пленку с пачки сэндвич-панелей. После удаления пленки, осмотрите замки панелей на предмет наличия излишек утеплителя. При их наличии, излишки утеплителя удалять скребком.

Для нарезки используют следующие инструменты:

  • Циркулярная пила по металлу
  • Ленточная пила по металлу
  • Электрический лобзик
  • Электрические ножницы по металлу

Запрещается использовать углошлифовальную машину (болгарку) и другие инструменты и способы, предполагающие сильное температурное воздействие. Такой сильный нагрев металлического листа облицовки приводит к разрушению клея и нарушению сцепления утеплителя с металлом, и, следовательно, к постепенной коррозии и нарушению прочности.

Подъем сэндвич-панелей осуществляется с использованием механических или вакуумных захватов (вакуумных присосок). Применяя механический захват-струбцину,панель можно поднимать горизонтально. Захваты типа «Майна-Вира» поднимают панель в вертикальном положении. Большим плюсов вакуумных захватов является быстрота крепления сэндвич-панели; они позволяют осуществить крепление менее чем за десять минут. Они стоят дороже механических, но работать с ними гораздо удобнее. Используя вакуумные присоски следует снять пленку в местах крепления. Полностью снимать всю пленку нет необходимости, можно сделать это после окончания монтирования. Зафиксированную панель поднимают с помощью крана или лебедки.

Список необходимого оборудования и строительных материалов:

  • Шуруповерт
  • Мягкие стропы
  • Механические или вакуумные захваты
  • Ножницы по металлу
  • Герметик
  • Уплотнительная лента
  • Самонарезающиеся шурупы для сэндвич-панелей
  • Самонарезающиеся шурупы для доборных элементов
  • Уровень
  • Ножовка
  • Доборные элементы
Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
