Как сделать бетономешалку принудительного действия своими руками

Проще не бывает

Простейшая ручная бетономешалка

Взгляните на рисунок. Это и есть простейшая гравитационная бетономешалка. В ней можно замешивать даже сухой раствор на стяжку: труба-ось будет рассекать раствор при переваливании, так что в этой машине имеет место и некоторое принудительное замешивание. И штукенцию сию можно еще более упростить и удешевить до того, что мастер-любитель средней руки, владеющий азами сварочных работ, сможет изготовить такую буквально часа за полтора-два.

Дырявить довольно дорогой молочный бидон нет надобности: подойдет и прохудившаяся выварка. Свищ или трещину завариваем, а крышку закрепляем так: в ручку крышки продеваем обрезок трубы или просто палку и туго-натуго притягиваем к ручкам бадьи веревкой или толстым резиновым шнуром; пойдет рваный для крепления грузов к верхнему багажнику автомобиля.

Точеные цапфы для крепления бадьи к оси тоже не нужны: выварку просто привариваем, а для алюминия привариваем к оси пару подходящих кусков металла – прутка, полосы 6-8 мм толщиной, и крепим к ним бадью болтами. А без муфт из кусков трубы, не говоря уже о подшипниковых, можно вовсе обойтись: в стойках станины вырезаем сваркой U-образные углубления, ось в них будет просто лежать. Вращаться будет со скрипом и дерганьем, но замесит исправно.

Недостаток у подобной мешалки один: вращать тяжеловато, и замес длится от 5 до 15 мин. в зависимости от вязкости раствора. Но производительность труда по сравнению с ведром и лопатой возрастает не менее чем втрое, и качество бетона для самостоятельной стройки такая вот простая ручная бетономешалка дает вполне приемлемое.

Как подготовить бочку для бетономешалки

Сначала в бочке нужно вырезать отверстие для загрузки в неё песка, цемента, гравия и вливания воды. То есть оно должно быть достаточно большим, чтобы не промахнуться ведром или лопатой, но при этом – герметичным, чтобы раствор не вываливался из бетономешалки при перемешивании. Оптимально – отступить от краёв бочки по 15 сантиметров и вырезать люк шириной 40–45 см.

ФОТО: YouTube.comКогда откроется доступ к внутренней части бочки, можно приступать к укреплению крышки и дна. Сначала нужно отметить центр крышки и просверлить в нём отверстие под болт ФОТО: YouTube.comЭти болты будут осью для вращения бетономешалки. Но просто так установить их мало, под тяжестью раствора тонкие стенки бочки могут не выдержать и болты просто вырвет из металла

ФОТО: YouTube.comПоэтому с двух сторон нужно усилить поверхности. Лучший вариант – сделать вот такие круги из толстого листового металла. К ним нужно приварить центральный осевой болт, а по окружности сделать отверстия для фиксации в бочкеФОТО: YouTube.comЗакрепите круги для усиления с внутренней части бочки так, как показано на фото, болтами. Теперь даже при полной загрузке бетономешалки механизм вращения не повредит тонкий металлФОТО: YouTube.comМожно оставить бочку в первоначальном виде, но процесс замешивания будет намного эффективнее, если вы сделаете внутри две лопасти, которые будут при вращении дополнительно смешивать все материалы раствора. Автор для этой цели сделал два уголка из согнутого листового металла со сторонами в 10 и 15 сантиметров. На короткой стороне расположены отверстия под болты для крепления, а на широкой – прорези, через которые будет проходить раствор. Эти два уголка нужно зафиксировать напротив друг друга внутри бочки

Варианты бетономешалок для самостоятельного изготовления (с чертежами)

Существует несколько легко выполнимых самостоятельно вариантов строительных миксеров, которые доказали свою высокую эффективность в приготовлении бетонных растворов разного объёма.

Механический вариант

Главным преимуществом является достаточно большой объем, а для оснащения может быть использован как электрический, так и ручной привод. Выгрузка готового состава выполняется традиционным наклоном конструкции набок.

Комбинированный горизонтальный вариант с гребёнками

Бетономешалки комбинированного типа обладают хорошей скоростью смешивания

Недостаток состоит в конструкционной сложности и большом количестве составных частей, а повышенного внимания требует установка разгрузочного люка с высококачественными и очень надёжными уплотнителями, шпингалетами и петлями.

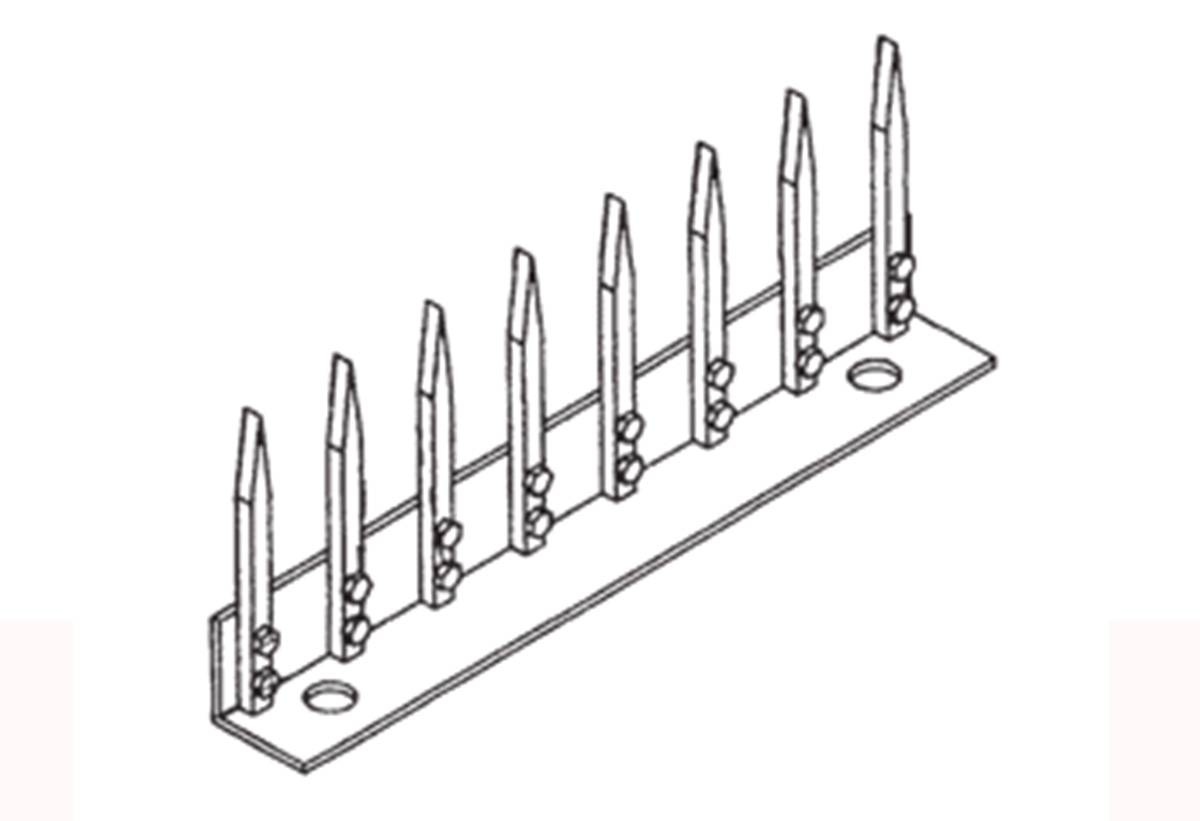

Гребёнки изготавливаются из обычных металлических уголков

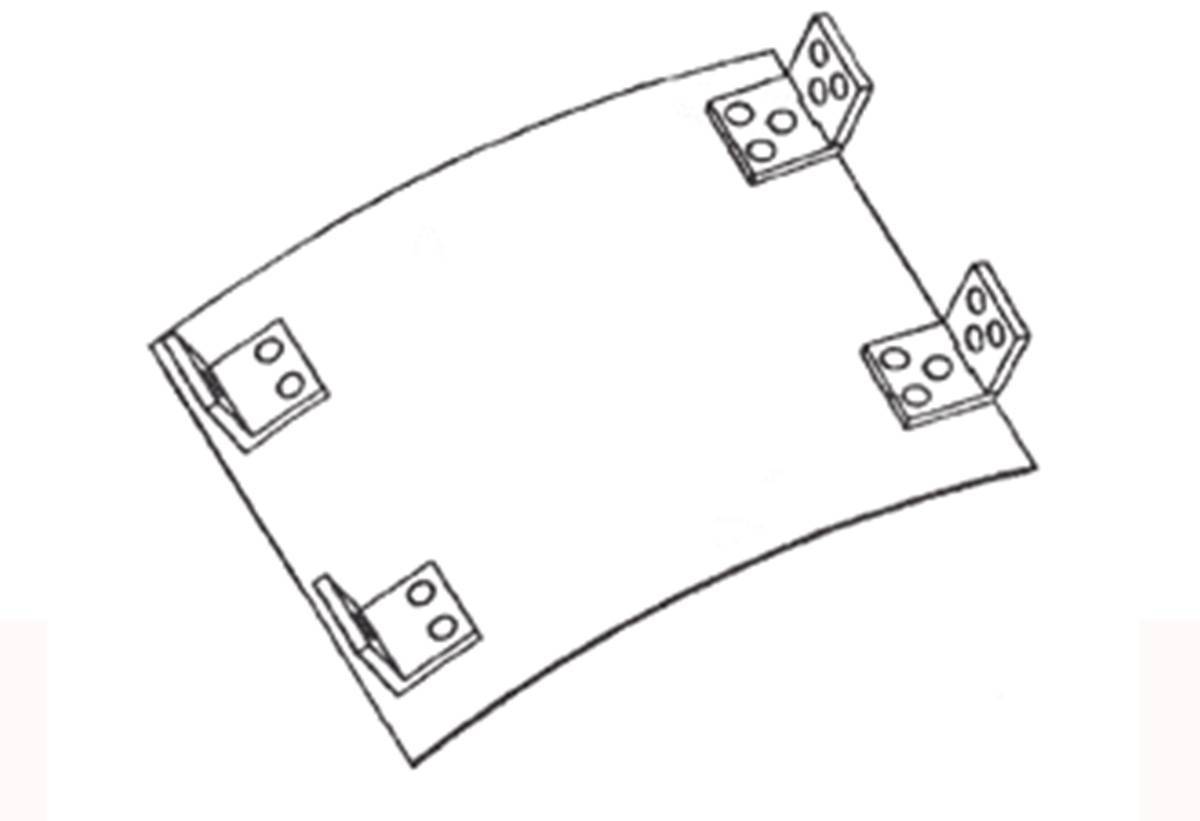

Для изготовления гребёнки следует использовать металлические уголки, которые надёжно фиксируются на основании.

Для надёжности и устойчивости под бетономешалку рекомендуется сделать основание

Для сваривания боковых стоек используются подкосы, швеллера, разрезанные на отдельные элементы, а также прочные металлические уголки.

Такой строительный миксер способе обеспечить немалый выход готового раствора

Вибрационный вариант

При наличии перфоратора с показателями мощности 1,0–1,3 кВт и ударного принудительного механизма, вполне можно выполнить самодельную вибрационную бетоносмесительную машину.

В данной конструкции нужно учесть, что расстояние до донной части должно соответствовать радиусу агрегата

Чертежи и устройство простых бетономешалок

Самодельная бетономешалка любого типа рассчитана на приготовление определенного объема смеси. Начинают изготовление устройства с выбора подходящей схемы. Она должна соответствовать объему строительных работ, финансовым возможностям.

Определяют какой тип привода будут применять. Ручной, если на участке нет источника электроэнергии, или электрический. Учитывают параметры, которые важны при выборе движка и редуктора:

• для замешивания 1 л раствора расходуется мощность 20 Вт;
• качественную смесь получают, если скорость вращения вала − 30-50 об/мин.

Если редуктор выдает в минуту меньше оборотов, то увеличивается время замешивания.

Бетономешалка принудительного типа из жестяной кастрюли

Для приготовления раствора разной жесткости подходит бетоносмеситель принудительного действия, у него универсальное назначение. На самодельном стационарном или передвижном устройстве перемешивают сухие, мокрые, увлажненные смеси. Для простейшей домашней модели нужна жестяная кастрюля, примерные габариты:

• глубина − 50 см;
• диаметр – 60 см.

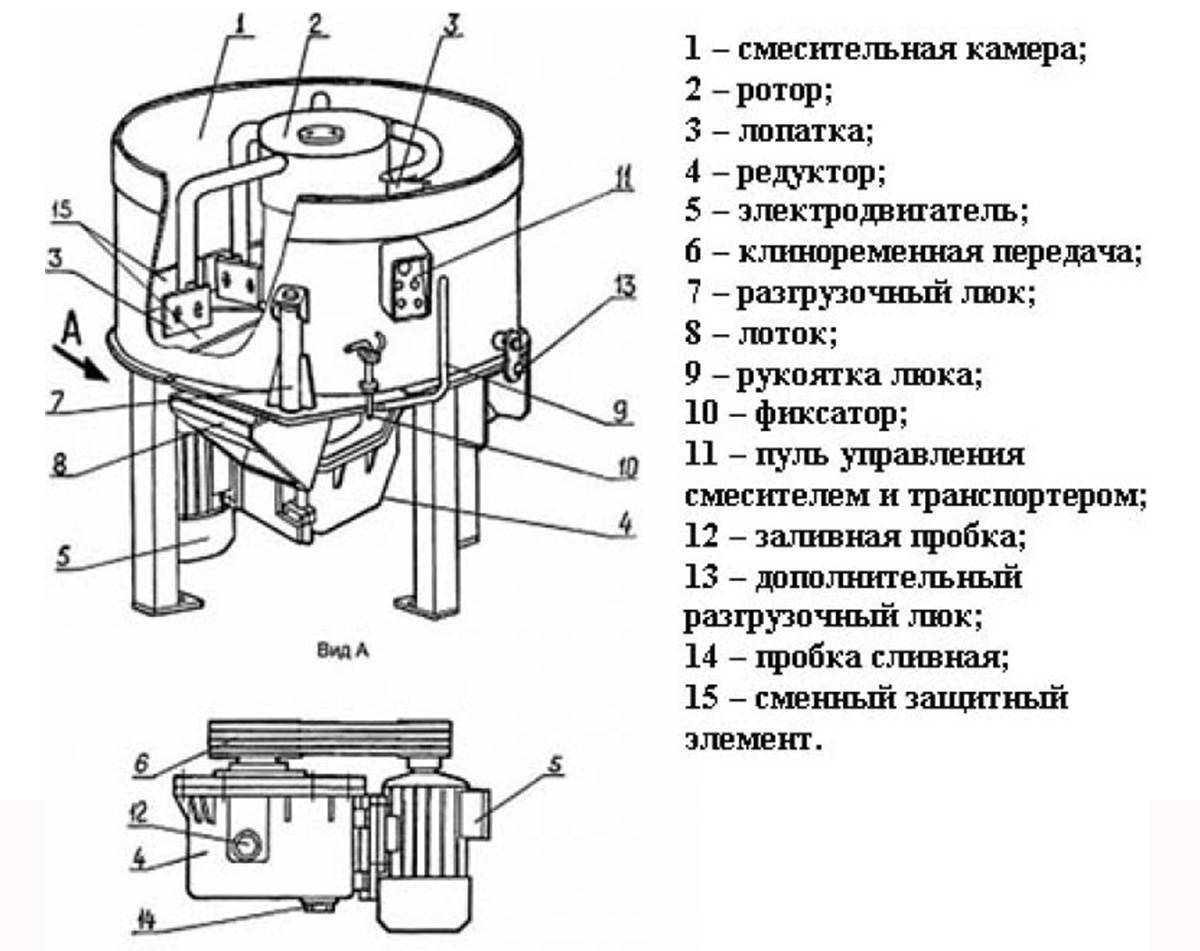

За основу берут схему заводской бетономешалки принудительного действия с вертикальным расположением смесительного вала.

Ее упрощают, ограничиваясь одним разгрузочным люком. Устанавливают электродвигатель от бытового устройства. Для перемешивания ингредиентов смеси делают лопасти из стального листа либо раму из прута. Ротор (вал приводной) делают из трубы, в качестве крепежа используют:

• арматуру;
• куски швеллера;
• уголок.

Из швеллера (уголка) сваривают станину. В днище вырезают отверстия: в центральной части – для установки вала, сбоку – для разгрузочного люка.

Вибрационная бетономешалка из перфоратора

Эту конструкцию выбирают, если нужен раствор высокого качества. Чаще всего рабочую емкость делают из газового баллона. Стенки бака должны быть толстыми, а его диаметр соизмерим с размером вращающегося элемента.

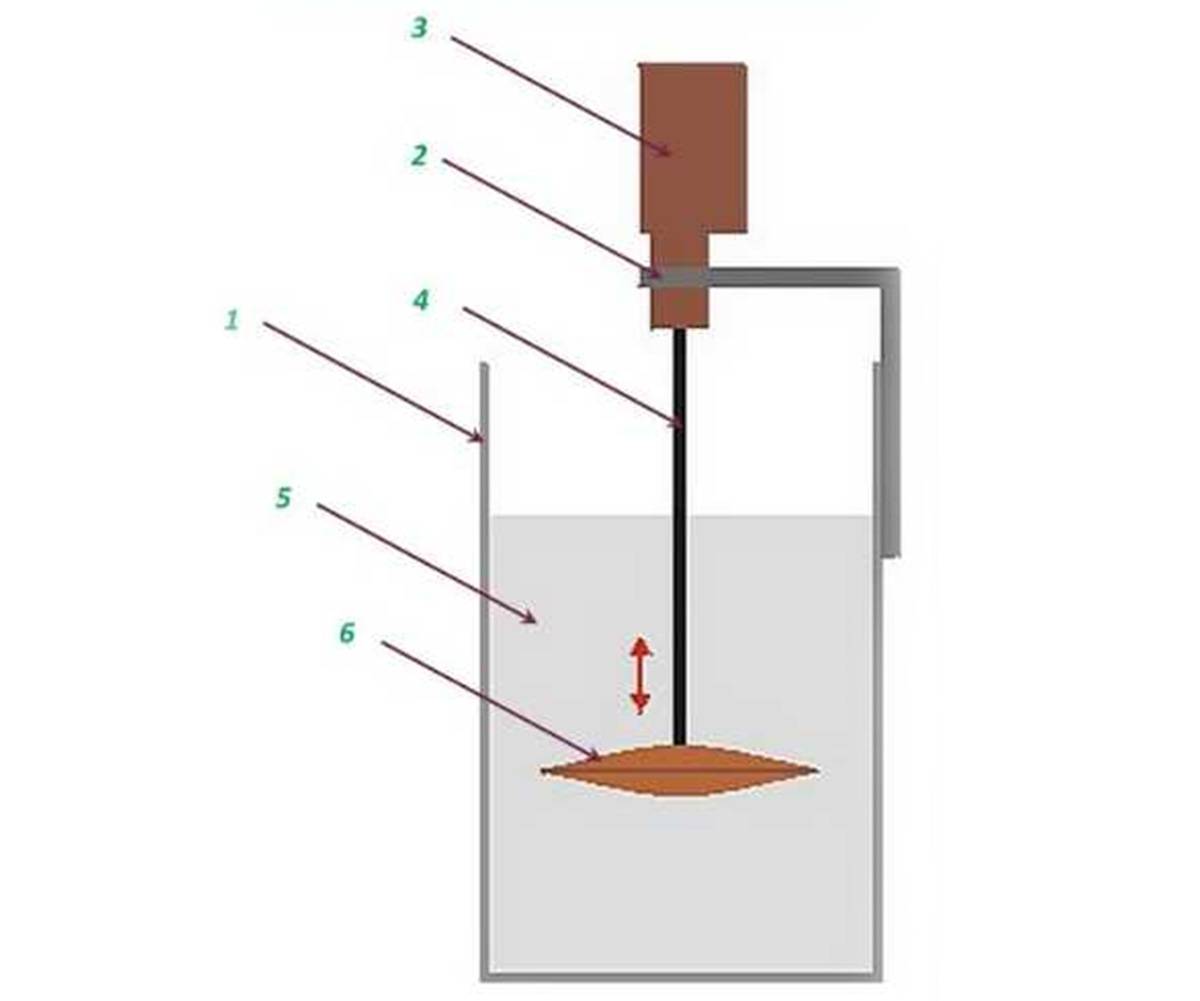

Вибратор (6) изготавливают из двух соединенных вместе металлических тарелок. Их подбирают по диаметру, который должен соответствовать размеру рабочей емкости и мощности перфоратора. Условие – 15-20 см на 1 кВт.

Корпус (1) для перемешивания компонентов раствора должен быть высоким, круглой формы. К одной из стенок крепят кронштейн (2). Он необходим для фиксации устройства (3), генерирующего виброимпульсы. Функции генератора выполняет перфоратор мощностью 1300-1500 Вт. Шток (4) подбирают так, чтобы вибратор во время замешивания располагался по центру приготавливаемой смеси.

Бетономешалка с ручным приводом из бочки

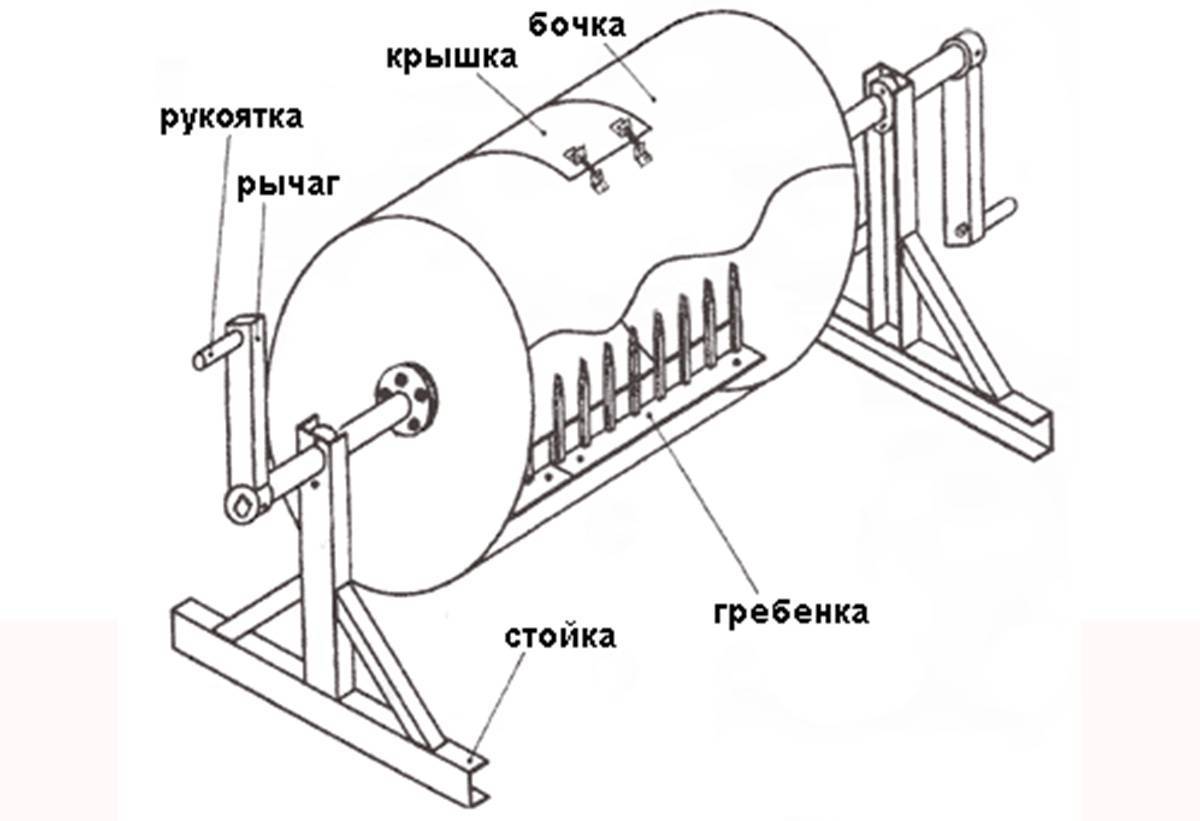

Устройство бетономешалки из бочки с горизонтальным валом наглядно показано ниже на рисунке. Для загрузки компонентов сбоку вырезают прямоугольное отверстие – 240 × 300 мм. Вертикальные стойки сваривают из 2 отрезков швеллера, уголка.

Для вала, его изготавливают из стальной трубы диаметром 40-50 мм, вверху стоек, используя болтовое соединение (М10), устанавливают посадочные места подшипников. Крепят вал на фланцы, их нужно 4 штуки – 2 снаружи, 2 внутри, последние предотвращают разрыв стенок емкости.

Для лучшего смешивания ингредиентов раствора на внутренние стенки с помощью болтовых соединений устанавливают гребенку (длина 760 мм), делают ее из штырей  и уголка 50 × 50 мм. Параметры:

• шаг – 5 см;
• диаметр – 12 мм;
• длина – 15 см.

Для вращения на приводной вал устанавливают два рычага. Используют подручный материал для их изготовления. Рукоятки делают оптимальной длины, чтобы обхватывать их обеими руками во время работы.

Люк крепят к стенке бочки шарнирами, обычно используют карточные петли (неразборные). Для герметизации края загрузочного отверстия оклеивают кусками мягкой резины. Берут полоски толщиной около 8 мм. Для фиксации люка в рабочем состоянии используют специальные карабинные защелки, или прикрепляют на стенку и крышку 2 уголка с высверленными отверстиями для стяжных болтов.

Горизонтальный вариант своими руками

Можно попробовать сделать устройство с горизонтальным валом.

Бетоносмеситель принудительного действия горизонтального типа включает в себя следующие компоненты:

• штифт, который приваривается к концу барабана. Опираясь на раму, он предотвращает вращение во время работы.
• рама, состоящая из двух треугольников, к одному из которых приварены площадки для крепления двигателя и коробки передач;
• вал с лопатками;
• адаптер;
• кронштейны крепления двигателя;
• ручка для слива готовой смеси;
• резервуар;
• мотор.

Сначала сваривается каркас в виде двух соединенных между собой треугольников. Платформы привариваются к одному из треугольников, на котором будут установлены двигатель и коробка передач. Боковая стенка прорезается до ствола, на ее концах просверливаются отверстия для вала и он устанавливается на раму.

Чтобы предоставить возможность загрузки, вы можете пойти двумя способами:

1. Барабан жестко закрепить на раме, предварительно сделав в нижней части разгрузочный люк.
2. Сохраните его мобильность, дополнив конструкцию складной ручкой и защелкой, которая предотвращает перемещение барабана при вращении лезвий.

Вал устанавливается в отверстия на торце барабана, его конец соединяется с электроприводом, к валу привариваются лопасти.

Одним из преимуществ такого устройства является возможность работы с ним вручную, в результате чего необходимо будет дополнить конструкцию ручкой для вращения и системой, отключающей вал от электропривода. Для смешивания небольших количеств смеси (бочки от 50 до 100 литров) можно сделать устройство, работающее только с ручным приводом.

Подготовка чертежей

Выбранную ёмкость необходимо отобразить в масштабе на бумаге. Все расчеты, размеры обязательно переносят на план-схему. Там же отображают расположение каркасной стойки, непосредственно самой бочки и дополнительной фурнитуры (креплений, поворотных механизмов, мотора с защитным щитком).

При отсутствии художественных навыков всегда можно воспользоваться готовыми план-проектами для различных моделей бетономешалок.

Обратите внимание!

• Тиски своими руками: простые и надежные самодельные тиски от А до Я (190 фото)

• Вибростол своими руками — выбор материалов, узлов и агрегатов для вибростола с пошаговым описанием изготовления

• Зернодробилка своими руками — принцип работы, виды и особенности создания устройства для переработки зерновых культур

https://youtube.com/watch?v=mU7JPUEq4E0

Замена подшипника на бетономешалке с разборным барабаном — порядок работ

С разборными барабанами в основном идут бетономешалки Оптимикс, Sicoma.

Разборка барабана

1. Сначала нужно снять барабан. Для этого переворачиваем его траверсой вверх . Гаечным ключом откручиваем болт крепления барабана. Убираем шайбу и гравер. Вворачиваем болт на место. Подкладывая деревянную проставку стучим молотком и выбиваем вал из траверсы. Снимаем барабан.
2. После снятия барабана выкручиваем болты крепления, предварительно заливая их WD. Если не удается их выкрутить, то срезаем болгаркой.

3. Выбиваем вал трубой из пазов. С помощью съемника удаляем старые подшипники. Если съемника нет в наличии, то можно воспользоваться тисками, зажимая в них вал и аккуратными ударами сбить подшипники.

Сборка барабана

1. Итак, очищаем от грязи вал и посадочное место. Аккуратно запрессовываем подшипники, используя деревянную проставку. По обойме подшипника категорически запрещается стучать.
2. Вал с установленными подшипниками устанавливаем в нижнюю часть опоры. Одеваем верхнюю часть и прикручиваем все на место. При закручивании гайки могут проворачиваться — попросите помочь друзей или близких.
3. Для уменьшения попадания влаги в подшипники рекомендуется нанести герметик на место соединения опоры и барабана.
4. Одеваем барабан на траверсу и фиксируем его прижимной гайкой.

Как видите поменять подшипники в бетономешалке с разборным барабаном может даже школьник. Если ничего не понятно, то смотрите видео.

Приготовление бетона в бетономешалке

Приготовление бетона в самодельной мешалке

Рассмотрим приемы работы с мешалкой гравитационного типа. Бетоносмеситель принудительного действия, при небольших объемах приготавливаемой смеси, используется тоже циклично (хотя может обеспечить и непрерывный процесс).

Работа с ним в таком режиме почти не отличается от работы с гравитационным устройством. Исключаются только операции поворота барабана, и несколько уменьшается время смешивания.

Определяемся  с рецептурой смеси. Для этого нам нужно знать, какой класс бетона мы хотим получить, и какой цемент будем использовать. Затем с помощью таблиц, справочников или онлайн калькулятора находим, сколько цемента, воды и заполнителей необходимо для получения нужного количества бетона. Одна из  примерных таблиц приведена ниже.

Одна из таблиц с рецептурой бетона

• Устанавливаем смеситель на ровной площадке и осматриваем ее для обнаружения возможных неисправностей. Если нужно проводим техническое обслуживание.
• Для того чтобы предотвратить налипание смазываем барабан.
• Отмеряем необходимое количество компонентов.
• Если будут использоваться добавки, то отливаем часть отмерянной воды (согласно инструкции на упаковке), и в ней разводим их.
• Устанавливаем барабан в положение на загрузку и помещаем в него щебень и часть воды.
• Запускаем агрегат на небольшой промежуток времени, чтобы смочить щебень.
• Затем частями добавляем песок, щебень, оставшуюся воду и другие компоненты. При этом барабан оставляем вращаться.
• Когда все компоненты загружены, наклоняем барабан в положение перемешивания.  Перемешивание длится одну-две минуты.
• Когда смесь готова проверяем ее. Отбираем одну лопату бетона и выкладываем ее на ровную поверхность. Проводим по пробе тыльной стороной лопаты. Поверхность должна быть гладкой, а борозды от лопаты сохранять форму.
• Если качество бетона удовлетворительно, то разгружаем бетоносмеситель. В противном случае забрасываем пробу обратно и продолжаем смешивание.

Вот и все, что мы хотели и смогли вам рассказать про бетономешалки самодельные. Будем рады, если наша статья ознакомила с различными конструкциями полезных самоделок. Еще лучше если вы смогли, прочитав ее, собрать один из описанных аппаратов. Пусть он поможет вам в ремонте и строительстве в вашем доме и на участке.

Как работают бетономешалки

Раз уж пошла речь о способах замешивания, не мешает разобраться, как вообще работает бетономешалка. И для полного понимания дальнейшего тоже полезно будет.

В основном используются четыре способа замешивания цементно-песчаного строительного раствора:

1. гравитационный;
2. принудительный механический;
3. принудительный вибрационный;
4. комбинированный гравитационно-механический.

При гравитационном замешивании емкость с компонентами раствора переваливается, раствор плюхается сам на себя и при этом перемешивается. Большого объема так не замесишь, качество готового бетона выходит лишь удовлетворительное, поэтому в промышленности такой способ не применяется. Но для себя можно быстро и просто сделать вполне приличную гравитационную бетономешалку, см. далее.

При вибрационном замешивании бадья остается неподвижной, а миксер-замешиватель возбуждает в массе исходной смеси волны сжатия, очень хорошо перемешивающие и уплотняющие раствор. Недостаток способа – большие энергозатраты: на 20 л раствора необходим привод замешивателя-вибратора в 1,3 кВт. Но качество бетона выходит исключительное, поэтому виброзамес применяется для особо ответственных конструкций: плотин ГЭС и т.п. В таком случае ради экономии энергии предварительно замешанный раствор заливают в опалубку и уже на месте «доводят» вибраторами. Но небольшую вибромешалку можно изготовить и самому, далее будет сказано и об этом.

Устройство бетономешалки принудительного действия своими руками

Вариант бетономешалки принудительного типа.

Собственноручно изготовленные бетономешалки позволяют месить раствор для фундамента и для кладки кирпича ничем не хуже своих промышленных аналогов. Сделать данный агрегат своими руками абсолютно несложно, ведь состоит он в основном из двух элементов – бочки и мотора, так как в процессе функционирования бетономешалка должна активно вращаться. Итак, что же требуется для ее самостоятельного производства?

• электродвигатель;
• лопастные и каркасные детали;
• вал (привод);
• 2 подшипника;
• емкость для приготовления раствора.

Из инструментов понадобится:

• сварочный аппарат;
• болгарка;
• дрель;
• при необходимости, возможно, будут нужны ключи и щипцы.

Преимущества самодельной конструкции

Работа с самодельной бетономешалкой

Решение изготовить бетономешалку своими руками, имеет неоспоримые преимущества.

К ним относятся:

• Самодельная конструкция может иметь удобную для пользователя конфигурацию.
• Цена изделия значительно меньше, что обеспечивает использование подручных материалов.
• Исключаются проблемы с обслуживанием и ремонтом агрегата.
• И наконец, ручная бетономешалка своими руками из бочки, является предметом гордости перед друзьями и домочадцами.

Подготовка к изготовлению

Перед тем, как сделать бетономешалку из бочки, необходимо приобрести примерный перечень материалов и инструментов:

Металлическую бочку на 100-200 литров. Это может быть емкость для хранения зерна или другого корма для животных, бочка для транспортировки нефтепродуктов или химикатов.

Бочки для изготовления бетономешалки

• Трубу со стенкой большой толщины, с внутренним диаметром 32 мм – 2 куска длиной 20 сантиметров, для изготовления втулок для вала.
• Пруток диаметром 30 мм, для изготовления оси.

Кругляк для оси

Швеллер №6:

1. 2 отрезка длиной по одному метру, для опорных элементов;
2. 2 по 50 см, для распорок рамы, для придания ей жесткости.

Профильный швеллер

• Любой автомобильный руль.
• Петли дверные.

Петли на крышку люка

• Аппарат для сварки.
• Ножовку по металлу.
• Болгарку.

Чтобы бетономешалка из 200 л бочки собиралась легко и быстро, необходимо подготовить комфортное место для сборки конструкции. При этом необходимо учитывать, что работа с металлом — это шум и грязь.

Для проведения работ:

Лучше всего подготовить гараж или открытое пространство.

Площадка для сборки конструкции

• Все необходимые инструменты расположить под рукой.
• Подготовить чертежи бетономешалки из бочки. Это могут быть эскизы, наброски или качественно разработанный проект.

Бетономешалка из бочки — сделай сам чертеж конструкции

Самодельная бетономешалка может быть мобильной. Для этого, при проектировании необходимо подумать, какие колеса устанавливать для передвижения изделия по своему участку.

Мобильная конструкция

Если это будет электрическая бетономешалка из бочки 200 литровой, чертежи должны предусматривать более надежные шасси и их крепление на раме: вибрация от работающего двигателя весьма большая. После подготовки материалов и выбора рабочего места, можно начинать сборку конструкции.

Советы и рекомендации

Чтобы бетономешалка самодельная из бочки была надежной и долговечной, следует соблюдать некоторые рекомендации при ее изготовлении:

В процессе сборки, следует контролировать на прочность все соединения конструкции. При отсутствии сварочного аппарата, соединять элементы между собой можно болтами, оно по надежности не уступает сварному варианту

Но при этом нужно использовать шайбы, чтобы обеспечить герметизацию мест крепления деталей. Герметичность бочки для перемешивания раствора, нужно тщательно проконтролировать

Если собирается из бочки бетономешалка с электроприводом, необходимо его креплению уделить особое внимание. Угол наклона бадьи в рабочем состоянии, рекомендуется выдерживать 35° к поверхности земли

Все подвижные узлы конструкции, включая ее поворотный механизм, должны быть хорошо смазаны. Это увеличит срок службы изделия, и обеспечит ему безаварийную работу.

Бетономешалка своими руками – хитрости эксплуатации

Самодельная конструкция выполняет все работы, что и заводской вариант, но эксплуатировать ее придется несколько иначе, чтобы получить максимальный комфорт. Мы дадим несколько полезных советов, с помощью которых бетономешалка из бочки своими руками станет вашим любимым орудием труда!

1. Периодически смазывайте солидолом втулки. Это снизит трение и крутить бадью сможет даже ребенок. Если долго не смазывать, тогда вам придется в скором времени сделать бетономешалку из бочки еще раз – втулки или ось будут истираться очень быстро.
2. К распоркам можно приварить по 1 колесу из стиральной машины или строительной тачки, если вы еще не знаете, как сделать бетономешалку, легкую в транспортировке по участку.
3. Чем больше угол наклона, тем легче будет обращаться с оборудованием. Максимально допустимый угол – 45 градусов, больше делать нельзя, поскольку бетон будет смешиваться некачественно.
4. Двигатель для бетономешалки (при необходимости), можно будет сделать из стиральной машины с передаточным числом 1:8. Маховик установить можно вместо руля.
5. При длительном хранении бочку лучше будет смазать отработкой, чтобы она намного дольше служила.

Мы рассмотрели, как сделать бетономешалку из бочки своими руками при минимальных затратах и получили конструкцию всего лишь за 650 рублей (при условии использования собственной старой бочки). Обычная ручная бетономешалка на 200 л обойдется не менее 6000 рублей – выгода очевидна.

Теперь предлагаем посмотреть, как сделать бетономешалку своими руками из бочки на видео и наш аппарат в работе:

Ремонт — как подключить кнопку пуска бетономешалки

Первое, с чего следует начать ремонт — это с осмотра состояния контактов пусковой кнопки.

Для этого ее нужно:

Извлечь, открутив два винта;
Разобрать. Корпус самой распространенной кнопки типа KJD17 крепится на пластиковых фиксаторах, которые легко отстегиваются при помощи плоской отвертки

Разбирать пусковую кнопку следует осторожно, поскольку внутри находятся пружинки, которые могут случайно вылететь и затеряться. Освободив пластмассовые защелки, верхняя часть блока с кнопками снимается, и открывается доступ к контактам.
Осмотреть и зачистить контакты. Они просто вытягиваются и проверяются на предмет наличия налета

Если контакты загрязнены их следует почистить и при необходимости обработать наждачкой-нулевкой.

Они просто вытягиваются и проверяются на предмет наличия налета. Если контакты загрязнены их следует почистить и при необходимости обработать наждачкой-нулевкой.

Если кнопка бетономешалки перестала фиксироваться, и чистка контактов результата не дала, в большинстве случаев требуется ее полная замена. Цена вопроса — 500-600 рублей.

Замена кнопки бетономешалки не представляет особой сложности, поэтому произвести ее можно самостоятельно. Для начала нужно приобрести точно такую же кнопку, чтобы она аккуратно поместилась в посадочном месте корпуса.

Порядок выполнения замены следующий:

1. Откручиваем 2 монтажных винта, извлекаем блок управления из корпуса;
2. Отсоединяем провода от контактов (предварительно рекомендуется зарисовать схему присоединения контактов или сфотографировать расположение проводов на смартфон);
3. Подключаем новую кнопку, подсоединив провода в соответствии с заранее подготовленной схемой;
4. Устанавливаем блок управления в посадочное место, фиксируем двумя винтами.

ВИДЕО ИНСТРУКЦИЯ” alt=””>

Чтобы в дальнейшем избежать подобных поломок, следует эксплуатировать бетономешалку в строгом соответствии с рекомендациями производителя.

Следует избегать попадания воды на электрооборудование (запрещено использовать мешалку во время дождя). Следует также избегать чрезмерных нагрузок на агрегат — периодически нужно делать перерывы в работе.

Сборка горизонтального бетоносмесителя

Крепление рабочих лопастей выполняйте жестко, но с возможностью регулировки положения для оптимизации работы.

При подгонке старайтесь, чтобы зазор между передней гранью перемешивающих лопаток и корпусом смесителя был минимальным, но трение отсутствовало. Возможность регулировки положения предоставит овальный паз на стойках лопастей.

Наличие подшипников позволит не только значительно снизить трение вала в местах крепления, но и увеличит КПД всего приспособления, а также даст возможность осуществлять выгрузку готового бетона опрокидыванием корпуса смесителя.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами
