Расстояние между сваями в винтовом фундаменте: с каким интервалом устанавливаются (вкручивают), как рассчитать шаг между ними?

Особенности конструкции свайного фундамента домов

Как правило, такой тип фундаментов используется при строительстве небольших, легких построек. Использовать его для возведения массивных тяжелых зданий не рекомендуется, т.к. за счет боковой силы ветра распределение массы будет неравномерным и сваи могут не выдержать локальной нагрузки.

Правила установки свайного фундамента:

Размеры винтовых свай.

Выбор места для будущего дома. Прежде всего нужно получить план подземных коммуникаций и силовых кабельных сетей, дабы избежать проблем в процессе строительства.
Разметка будущего фундамента. Выполняется в соответствии с планом дома, где указаны данные о характере основания, присутствуют все необходимые габаритные размеры и конфигурация несущих стен и перекрытий. Разметка должна быть выполнена максимально точно, любые погрешности не приветствуются, максимум они могут составлять 2 см.
Установка свай. Осуществляется она несколькими способами. Существует метод простого ввинчивания свай в почву до упора, а можно их забивать механическим способом. Сначала на месте установки опоры делается небольшое углубление – будущая направляющая. Затем туда строго вертикально устанавливается опора. В отверстие опоры устанавливается лом, на который устанавливается труба (используется как рычаг). Учитывая принцип работы, то чем длиннее труба, тем легче вкручивать сваю по часовой стрелке. При вкручивании нужно постоянно следить за вертикальным расположением опоры и, при необходимости, корректировать его. За ровным погружением опоры в землю нужно следить из самого начала, т.к. в дальнейшем выровнять ее уже не получится.

Иногда бывает так, что при вкручивании свая не заходит в землю, а только рыхлит почву. Этот эффект может возникнуть через наличие твердых кристаллических пород или камня в углублении под острием опоры. В таких случаях нужно сделать углубление на глубину до 50 см или даже больше и предусмотреть нагрузку на опору. Как только свая зацепит грунт, нагрузку можно снимать. Минимальная глубина погружения сваи рассчитывается проектом, а вот максимальная – до уровня плотных пород грунта.

Порядок создания проекта

Последовательность инженерных расчетов в ходе планирования силовой конструкции:

Оценка гидрогеологического состояния участка, в том числе определение несущей способности почвы. На основе полученных данных выбирают тип сваи, удовлетворяющий заданным условиям, между винтовыми, забивными, буронабивными и комбинированными изделиями.
Сбор действующих нагрузок на фундамент (длительных, кратковременных, особых).
Определение глубины заложения фундамента с учетом уровня промерзания почвы.
Выбор оптимальной длины конструктивных элементов.
Вычисление несущей способности одной свай по отношению к расчетному сопротивлению почвы.
После предварительных расчетов проводят пробное испытание по технологии динамической нагрузки или методом статистического зондирования. Испытание проводится непосредственно на строительной площадке с пробным погружением сваи.
Определение потребности в сваях (расчет их количества). Сопоставляют фактическое давление на фундамент с грузоподъемностью одной опоры. После этого выбирают схему свайного поля, учитывая регламентированное значения шага по СП 24.13330.2011.
Определение степени использования несущей способности фундамента.
Расчет конечной осадки свайной конструкции.
Оформление проекта.

Особенности разработки плана для основания на железобетонных забивных сваях

При проектировании фундамента с использованием железобетонных силовых элементов в ходе расчета грузоподъемности одной сваи учитывают не только сопротивление почвы под опорной площадью основания, но и давление к вертикальным стенкам опоры со стороны грунта.

Формула для определения несущей способности ж/б опоры:

Y_cr — коэффициент общих условий работы почвы;
F_df – сопротивление слоев почвы под опорной площадью сваи;
F_dr – сопротивление грунта к боковым стенками опоры.

R – расчетное сопротивление грунта на участке,
А – площадь опорной поверхности.

U — периметр сечения опорного столба;
F_i – сопротивление отельных слоев почвы к боковой поверхности сваи;
H_i — толщина слоев почвы, которые взаимодействуют со стенкам опоры.

Требования санитарного контроля

Правилами СНиП контролируется необходимый этап срезки экологически чистого плодородного слоя перед разметкой свайного поля. В дальнейшем почва используется для рекультивации сельскохозяйственных земель и озеленения района.

Допускается не снимать плодородные слои, если:

его высота менее 10 см;
на заторфованных и заболоченных участках;
почва с низким плодородием.

В соответствии с требованиями санитарного контроля на участках, где по данным экологических исследований имеются выделения из почвы газа радона, торина или метана, необходимо реализовать мероприятия:

по снижению концентрации газов;
для изоляции соприкосновения конструкций с грунтом.

Влияние опорного слоя

Дом на свайном основании Установка дома на винтовые, буронабивные, забивные столбы преследует цель, кроме распределения нагрузки, достичь более плотных слоев, на которые можно опереться. Самостоятельно можно вырыть пробные шахты на участке для определения глубины их залегания. Количество – не менее 2. Если пласт наклонный, уступами, надо больше для ясности картины.

Характеристики почв при расчете по нагрузке берут в справочнике. При сложном сочетании условий выполняют анализ контрольной сваи.

Тип и способ установки влияют на количество точек опоры фундамента площадью распределения нагрузки. Висячие элементы работают по боковой поверхности. Винтовые трубы создают уплотнение материала под собой. Буронабивные опоры имеют подошву шире колонны.

Все они проходят ниже уровня промерзания, чтобы создать устойчивость к движению верхних слоев земли при пучении.

Особенности расчета

При вычислении интервала размещения свай необходимо учитывать определенные существенные критерии. Это позволит не располагать элементы слишком близко, расходуя средства зря, и не ставить их слишком далеко, подвергая фундамент и весь дом опасности просадки.

В расчетах профессиональных строителей учитываются следующие моменты:

масса строения (каркас, крыша, отделка и т. п. );
масса внутреннего наполнения (оборудование, мебель, вещи и жильцы);
динамические факторы (ветровая нагрузка, вес снега на крыше зимой);
несущая способность грунта;
технические параметры винтовых свай;
коэффициент запаса.

Для определения полезной нагрузки при расчете интервала размещения свай используется соответствующий СНиП. Например, для одноэтажного жилого строения нагрузка установлена на уровне 150 кг на 1 кв. м. площади. Показатели ветровой и снеговой нагрузки являются справочными и устанавливаются для каждого региона в зависимости от местной погодной специфики. Коэффициент запаса в среднем составляет от 1.1 до 1.25.

Перед планированием расположения свай необходимо вычислить их количество. Оно определяется на основе общей нагрузки на опоры. Суммарный вес делится на несущую способность одной сваи, в результате чего выясняется точное количество опор. Далее происходит их размещение с равным интервалом по периметру строения и под несущими конструкциями.

Второй вариант – это расстановка свай, планируемая исходя из определения нагрузки на 1 погонный метр ростверка. Чтобы ее вычислить, необходимо общую нагрузку здания разделить на общую длину всех несущих стен, а потом разделить на несущую способность выбранного типа свай. В результате получается показатель, определяющий необходимое количество опор для поддержания 1 метра ростверка. После этого определяется необходимый интервал размещения свай, достаточный для поддержания фундамента. Этот метод используется для более массивных строений и редко применяется для малоэтажных каркасных домов.

Для определения примерной несущей способности свай конкретного типа нужно посмотреть в таблицу с соответствующими показателями. Более точная информация, используемая в финальных вычислениях, указывается производителем в спецификации на конкретный товар. Стоит учитывать, что минимальное расстояние, на котором вкручивают сваи для дома и террасы – 108 см.

Работа со сваями

Когда все опоры ввинчены, делают ростверк. Первый шаг – это выравнивание по высоте и заполнение бетоном. Для этого может использоваться: доска, брус, металлический уголок, балка.

Процесс выравнивания сваи по высоте

Независимо от того какой материал был выбран, его нужно обработать для продления срока эксплуатации.

Конструкция опалубки под заливку ростверка основания

В ней монтируется каркас, который крепится при помощи распорок. Затем заливается бетоном. После того как бетон застыл (на это уйдет примерно месяц), доски опалубки удаляются. Бетон обрабатывают мастикой для гидроизоляции.

Предлагаем ознакомиться Как выбрать и сделать фундамент под баню

Поверх нее укладывается слой рубероида, тоже обработанный мастикой. После ее полного высыхания можно приступать к возведению стен.

Процесс обработки свайного фундамента мастикой

После монтажа винтовых свай проводятся дополнительные работы. В первую очередь стоит убедиться, что все опоры установлены ровно. До нулевого уровня дома от земли должно быть минимум 60 см. Выравниваем все сваи, чтобы они находились в одной плоскости. Для этого можно использовать болгарку.

Далее опоры бетонируют, чтобы придать им прочности. Это исключит вероятность крена и деформации будущего фундамента. Также необходимо выгнать из полостей воздух, чтобы фундамент в дальнейшем не разрушался.

Смесь засыпается во внутреннюю пустоту сваи, также необходимо уложить армирование, это придаст конструкции надежности. Для этого готовится цементно-песочная смесь. Ее расход составляет 35 кг на 1 сваю.

Заключительный этап монтажа опор — привариваются оголовки. После этого выполняется обвязка брусом. Если использовать швеллер вместо бруса, тогда можно обойтись без оголовков. Это поможет значительно сэкономить.

Работа со свайно-винтовым фундаментом исключает следующие действия:

Проведение подгонки свай под один уровень во время ввинчивания. Эта работа проводится после завершения монтажа всех опор, в противном случае это может спровоцировать проседание фундамента в дальнейшем;
Удлинение неровно ввинченных свай;
Монтаж опор меньше, чем на 1,5 м в грунт;
Создание подготовительных отверстий для опор в земле глубже 50 см;

Что определяет выбор диаметра сечения конструкций?

Используя опоры с большим диаметром сечения, строители обеспечивают гарантированную прочность фундамента. Но при строительстве легковесных сооружений экономически нецелесообразно переплачивать за большие габариты свай.

решающую роль играют:

характеристики грунта на площадке;
рельеф застраиваемого участка;
назначение фундамента.

Взять сведения по геологии грунта собственник может из актуальной справочной документации, но получить достоверные значения можно только в результате лабораторного анализа проб почвы.

Рекомендации экспертов по выбору диаметра:

Геошурупы с малым сечением (57 мм) применяют для основания под такие легкие конструкции, как ограждения из сетки или деревянных штакетников.
Трубы d 76 мм будут устойчивыми по отношению к более тяжелым заборам, например, из профнастила, а также легковесных построек (беседок, террас).
Столбы диаметром 89 мм используют при строительстве сельскохозяйственных построек, бань, а также тяжелых ограждений и бруса.
Сваи с размером сечения от 108 мм можно выбирать при проектирование малоэтажных жилых домов, коттеджей, дач и т.д.

Варианты размещения свай и их назначение

Правильное размещение свай необходимо, чтобы сохранить целостность каркасного дома и избежать просадки. Особенно это касается сложных проектов: проекты двухэтажных домов, здание со стенами неправильной формы и т. д. Главное правило: нагрузка должна распределяться равномерно.

https://www.youtube.com/watch?v=mQmAwgt_LmY

Расположение опор дома бывает четырех типов:

Одиночное. Сваи располагаются на равном отдалении одна от одной по углам строения, под несущими стенами, и под вертикальными стойками каркасника;
Ленточное. Этот тип свайно-винтового фундамента способен выдерживать более высокие нагрузки. Опоры располагаются, как при одиночном типе фундамента, только укорачивается шаг между ними;
Кустовое. Подразумевается хаотичное размещение опор под основание дома. Они монтируются кустами, больше всего свай располагается в зонах с самой высокой нагрузкой (например, под комнатой с тяжелым оборудованием). При таких условиях шаг между опорами не играет роли, главное чтобы они было по всему периметру плиты;
Сплошное (по-другому, свайное поле). Такой тип фундамента актуален для местности с неустойчивым земляным покровом и для тяжелых каркасных зданий. Сваи располагаются сеткой по всему периметру строения. Максимальный шаг — 1 м.

Согласно требованиям СНиП, минимальным расстоянием между двумя соседними винтовыми сваями является двойной диаметр лопастей. То есть, если имеются опоры с лопастями 30 см, минимальным расстоянием между ними будет 60 см.

Необходимо учесть, что это расстояние между лопастями, то есть при разметке, отмечая оси свай, следует считать не 2, а 3 диаметра. Максимальное расстояние определяется отношением веса дома к количеству свай.

Необходимо учитывать материал и сечение ростверка, чтобы не получить излишнюю подвижность балок в центральной части каждого пролета. По всем расчетам максимум всегда определяется как 3, в некоторых случаях — 3,5 м.

Выходить за пределы этих значение нельзя, это создаст угрозу конструкциям дома.

Правильное размещение свай – основа целостности и долговечности фундамента и всего строения. При расстановке опор, согласно оказываемой нагрузке, удается избежать критических зон, угрожающих просадке свай и отдельных частей дома. Если здание обладает сложными контурами, размещение опор требует особого внимания.

С этой целью разработано несколько основных методик.

Одиночное размещение. Сваи устанавливаются под опорами каркасных конструкций, в угловых стыках стен и под всеми несущими элементами. При этом их интервал не может быть более 3 метров.
Ленточное размещение. Сваи располагаются под несущими стенами с тем отличием от одиночного типа, что интервал их расположения заметно уменьшается и часто составляет всего полметра. Такая методика используется при необходимости выдерживать большую нагрузку (например, тяжелый 2-х или 3-х этажный дом).
Кустовое размещение. Такой тип необходим для поддержания тяжелых одиночных или групповых конструкций. Определенного шага для этого типа нет, так как часто сваи размещаются близко друг к другу в хаотичном порядке, соответствующем оказываемой нагрузке. Их размещение напрямую зависит от расчета зон давления. Единственное условие – элементы должны присутствовать по всему периметру и площади плитного фундамента, для которого они являются опорами.
Сплошное размещение или свайное поле. Опоры устанавливаются повсеместно под площадью плитного фундамента, шаг – примерно 1 метр. Такая методика используется для массивных строений или на грунтах со слабой несущей способностью.

Важно! Сваи обязательно должны равномерно располагаться по всему строению. Находиться по внешним и внутренним углам, под несущими стенами. Предлагаем ознакомиться Как правильно класть вагонку в бане

Предлагаем ознакомиться Как правильно класть вагонку в бане

Расстояние между сваями также обусловливается длиной ростверка, так как он должен обоими концами ложиться на оголовок опоры. Это не берется в учет, только если монтируется бетонный ростверк.

Немного сложнее рассчитывать размещение опор для плитного фундамента. Как правило, для этого используется специальная проектная документация. Но принцип размещения опор не меняется: их располагают под несущими стенами и колоннами каркасника.

Шаг между забивными сваями

Расстояние между забивными опорными элементами предполагает универсальную формулу расчета. Главным параметром здесь выступает диаметр сваи

При этом важно разделить конструкции такого типа на две категории: висячие и стойки. В первом случае минимальное расстояние составит величину диаметра, помноженную на три

Максимум предполагает умножение диаметра сваи на шесть.

Стойки располагаются с минимальным шагом, величина которого в полтора раза превосходит ее диаметр. Примечательно, что свайный фундамент, расстояние между сваями которого сокращается к минимуму, не всегда выигрывает в надежности. Дело в том, что кустовой (частый) способ размещения опор создает и нежелательный эффект в виде увеличения осадка. Поэтому рекомендуется всегда учитывать возможность трансляции нагрузок на сваи в одиночной конфигурации.

Калькулятор количества свай

Кол-во свай: Диаметр сваи: Длина сваи:

Если вам необходимо рассчитать количество винтовых свай, которые потребуются для строительства фундамента на вашем объекте, вы можете сделать это, не выходя из дома. Вам нужно только знать первичные параметры.

Воспользуйтесь онлайн-калькулятором расчета количества свай на нашем сайте. Помимо необходимого количества, вы сможете узнать также их предварительный диаметр и длину.

Расчет свайного поля онлайн достаточно прост. Для этого не нужно иметь специальное образование и читать литературу. Вам требуется только внести данные в существующие графы.

Расчет количества винтовых свай с помощью калькулятора

Укажите длину сторон вашего строения, выбрав по форме от 3-х до 15-ти метров.
Укажите тип строения – дом, гараж, бытовое сооружение и пр.
Укажите «этажность», если появляются соответствующие графы

Заполняя графы, обратите внимание на то, что дом с мансардой будет считаться полутора этажным строением.
Выбирайте материал вашего строения.
Укажите тип грунта на участке.
Укажите количество углов планируемого дома.
Укажите высоту цокольного этажа из предложенных вариантов.
Отметьте, собираете ли вы устанавливать камин/печку.
Кликнете «Рассчитать».. Через несколько секунд появится результат подсчета необходимого количества свай для вашего объекта

Через несколько секунд появится результат подсчета необходимого количества свай для вашего объекта.

Рассмотрим пример

Имеется торфяной участок с глубиной торфа 3 метра. Вы решили построить деревянный дом (брус 150х150), площадью 10 на 10 метров. Дом планируется оригинальной формой с девятью углами и мансардой. На высоте 50 см над землей будет расположен пол. Чтобы зимой вам было тепло, было решение установить в доме камин.

После того, как были внесены все данные, калькулятор подсчета количества винтовых свай выдал нам результат – 32 сваи, диаметром 108 мм и длиной в 4,5 метра.

Конечно, данный расчет является предварительным. Он служит ориентиром при планировании бюджета и дальнейшего заказа. Для более точного результата необходим выезд специалиста на объект для детального осмотра участка под планируемую застройку, где будут учтены все факторы.

Самостоятельный расчет на месте

Такой же расчет можно сделать самостоятельно и без использования калькулятора. Полученный таким способом результат в большинстве случаев менее точный. Вам нужно будет определить тип и плотность грунта, проанализировать природный рельеф, определить расстояние, на котором находятся более плотные слои почвы.

Еще одним вариантом, как можно узнать необходимое количество свай – это рассчитать их по плану первого этажа. Здесь вам необходимо посчитать количество углов и стыки внешних стен с несущими перегородками.

В указанных местах и должны располагаться сваи, они должны идти по периметру с шагом не более трех метров.

Обратите внимание

Если вы планируете установить камин, то, в зависимости от его веса, вам необходимо установить под него от одной до четырех свай.

Как вычислить шаг свай для фундамента?

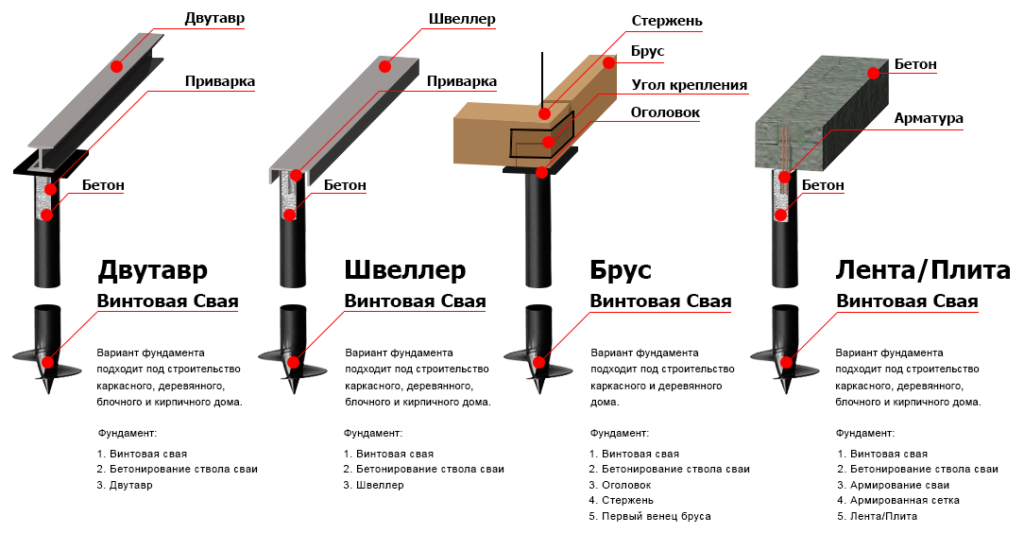

Виды ростверка для винтового основания

Проведение расчетов – этап, предшествующий началу строительства. От правильного проектирования и будет зависеть прохождение строительного процесса. Исчисление расстояния между сваями – достаточно простое занятие для каждого.

При расчете имеют значение:

Форма основания.
Характер и сила нагрузки на фундамент.
Характеристики почвы.

Особенно внимательно следует отнестись к распределению опорных элементов под ростверком. Его можно выполнить 2-мя способами:

Шахматным. Сваи ставят под углами обвязки, а для измерения используют диагональ, идущую между расположенными рядом опорами.
Рядным. Опорные элементы располагаются по параллели относительно боковых граней ростверка, а расстояние между сваями измеряют по промежутку между ними.

Схема расположения свай

В случае установленных опор на слишком большом расстоянии, будущий фундамент каркасного дома или другого сооружения будет иметь недостаточную устойчивость.

Если располагать опорные элементы в правильные ряды – это поспособствует равномерному распределению нагрузки на все основание, и исключит вероятность крена дома в будущем. Расстояние между сваями определяется по уровню расчетной нагрузки на определенный участок основания, поэтому и может отличаться.

Показатель максимального промежутка между установленными опорами не должен превышать 6Д (Д- диаметр свай). Если опоры будут размещены на большом расстоянии, то каждая из них станет воспринимать всю нагрузку самостоятельно, что приведет к проседанию или разрушению дома.

Определение несущей способности грунта

Для монтажа свайно-винтового фундамента необходимо знать о несущих способностях грунта. Проект дома, и фундамента в том числе, создается на основе этих данных. Узнать структуру не сложно, для этого можно заглянуть в Интернет или поспрашивать у соседей.

Даже после выяснения этой информации проверить почву на участке лучше самостоятельно. Для этого необходимо взять старый бур для рыбалки и в дальнем углу участка пробурить отверстие. Это поможет наглядно увидеть состояние почвы: ее влажность глубина залегания горизонтов и т. д.

Для проверки рекомендовано бурить отверстие ниже предполагаемого уровня погружения свай. Это поможет ознакомиться с качествами нижних горизонтов почвы, которые и играют основную роль для фиксации опор.

Что нужно учесть при конструировании?

Согласно правилам, свайные фундаменты должны проектировать на основе:

результатов инженерно-геологических изысканий;
сведений о сейсмичности района;
действующих нагрузках на основание;
конструктивных и технологических особенностей сооружения;
экологических требований;
технико-экономических соображений;
уровня ответственности сооружения (по ГОСТ 27751).

Инженерно-геологические исследования участка должны проводить только лицензированные компании. При этом должно учитываться возможное влияние постройки на расположенные рядом дома и сооружения.

Все применяемые при строительстве материалы и оборудование должны соответствовать требованиям проекта, техническим условиям и действующим стандартам.

Расчеты ведут по двум предельным состояниям:

по несущей способности – анализ факторов, которые приводят к потерям устойчивости, формы, положения и другим состояниям, в результате чего фундамент становится полностью непригодным к эксплуатации;
по деформациям – анализ условий, которые затрудняют нормальную эксплуатацию объекта и снижают его долговечность (осадки, подъемы, прогибы, трещины, колебания и т.д.).

Пример вычисления количества свай

Рассмотрим особенности расчета на примере дома квадратной формы с периметром 8х8.

К другим особенностям строения относятся:

каркасный тип, крыша из шифера, крыльцо;
размеры фундамента – 8х8, высота строения – 3 метра;
в доме 3 комнаты, образованные пересечением сплошной стены длиной 8 метров и перегородки длиной 4 метра;
каркас изготовлен из бруса 150х150, ростверк – 200х200;
стены обшиты сендвич-панелями.

Вычисление площади стен:

наружные – 8*3*4=96 кв. м;
внутренние – 8*3+4*3=36 кв. м.

Вычисление массы стен при использовании табличных значений для массы 1 кв. м:

наружные (несущие) – 50*96=4800 кг;
перегородки – 30*36=1080 кг;
общая масса – 4800+1080=5880 кг.

Вычисление массы цокольных и чердачных перекрытий при использовании табличных значений для массы 1 кв. м:

цокольное – 8*8*150=9600 кг;
чердачное – 8*8*100=6400 кг;
общая масса – 9600+6400=16000 кг.

Для определения массы дополнительной нагрузки (внутреннего наполнения дома: отделочных материалов, вещей, оборудования) используется табличное значение 350кг/1кв. м. При вычислении нагрузки для двухэтажного дома вес дополнительной нагрузки умножается на 2.

Вычисление общей нагрузки на фундамент:

Вычисление количества свай по формуле К=Р*к/S, где:

«Р» – общая нагрузка;

«к» – коэффициент надежности (в примере – 1.4);

«S» – максимальная нагрузка на 1 сваю (это значение опирается на специфику сваи, в примере это – опора с диаметром 300 мм).

Сопротивление грунта определяется спецификой той местности, на которой возводится дом. В примере это грунт со средней плотностью 3 кг. /куб. см., слабым промерзанием 1 метр и глубоким залеганием грунтовых вод.

Приведенный пример показывает возможный вариант вычислений. Он не учитывает конкретную специфику отдельного строения, которая может повлиять на конечное количество свай и их размещение в плане фундамента.

Один из главных моментов – отделочные материалы и прочее наполнение дома, составляющее примерно половину нагрузки. Табличное значение отталкивается от усредненного веса материалов. Если используется массивная обшивка, например, плиты гранита или мрамора, кладка камня или кирпича и т. п., показатель общей нагрузки может существенно измениться. В таких обстоятельствах без точного подсчета веса всех элементов, относящихся к дополнительной нагрузке, не обойтись.

О свайных фундаментах и рекомендованном расстоянии между сваями смотрите в этом видео.

Виды конструкций каркасного дома

Чертеж с размерами и планировка каркасного здания с обозначением основания

Рамная с перекрытием. Еще ее называют «платформа» или «канадская». Каждый слой состоит из площадок. Сборка идет снизу – вверх. На самую нижнюю обвязку, уложенную на фундамент, укладываются балки и лаги перекрытия первого этажа. При помощи фасадных лаг они сбиваются в единый поддон. Стойки каркаса внизу крепятся к лагам, а вверху служат основой для следующего этажного перекрытия.
Каркас с неразрезанными стойками. Подпорки, проходящие вертикально через весь каркас, должны быть строго параллельны друг другу.
Стоечно-балочная конструкция. На две параллельные опоры укладываются поперечные балки. Они должны выдерживать максимальную нагрузку. Для длинных перемычек балки берутся стальные.
Каркасно-стоечная конструкция. Схожа со стоечно-балочной. Единственное отличие – стойки устанавливаются сразу в грунт. Это приподнимает здание.

Такой тип каркаса незаменим в заболоченных, подтапливаемых местностях.

Расчет расстояния между сваями

Собираем нагрузки

ОБРАТИТЕ ВНИМАНИЕ!

Браться самостоятельно за расчет фундамента, не имея соответствующей подготовки и опыта, настоятельно не рекомендуется из-за высокой вероятности ошибок и неправильного употребления различных специальных значений.

После этого по линиям размещения нагрузки (несущих стен) распределяют сваи, исходя из их количества.

Иногда, при равномерном распределении веса по всем опорам, поступают просто — вычисляют общую длину несущих стен и делят ее на расчетное количество свай.

Вес дома — 300 т. Номинальная нагрузка на сваю — 5 т (ВС-108).

300 : 5 = 60 шт.

60 : 40 = 1,5 м.

Особенности конструкции свайного фундамента домов

Правила установки свайного фундамента:

Размеры винтовых свай.

Выбор места для будущего дома. Прежде всего нужно получить план подземных коммуникаций и силовых кабельных сетей, дабы избежать проблем в процессе строительства.
Разметка будущего фундамента. Выполняется в соответствии с планом дома, где указаны данные о характере основания, присутствуют все необходимые габаритные размеры и конфигурация несущих стен и перекрытий. Разметка должна быть выполнена максимально точно, любые погрешности не приветствуются, максимум они могут составлять 2 см.
Установка свай. Осуществляется она несколькими способами. Существует метод простого ввинчивания свай в почву до упора, а можно их забивать механическим способом. Сначала на месте установки опоры делается небольшое углубление – будущая направляющая. Затем туда строго вертикально устанавливается опора. В отверстие опоры устанавливается лом, на который устанавливается труба (используется как рычаг). Учитывая принцип работы, то чем длиннее труба, тем легче вкручивать сваю по часовой стрелке. При вкручивании нужно постоянно следить за вертикальным расположением опоры и, при необходимости, корректировать его. За ровным погружением опоры в землю нужно следить из самого начала, т.к. в дальнейшем выровнять ее уже не получится.

Устройство винтового фундамента

Фундамент на винтовых сваях используется при строительстве легких построек, вспомогательных помещений. При возведении тяжелых жилых домов использовать такой тип не рекомендуется.

Инструкция по монтажу винтовых оснований следующая:

Схема размеров винтовых свай.

Выбор места. При определении с местом строительства необходимо убедиться в том, что в местах устройства фундамента не проложены инженерные коммуникации (кабель, трубопровод и пр.).Разметка плана фундамента.

Разметка выполняется согласно проекту дома, где также указаны все данные об основании, его размерах и конфигурации. Все отметки необходимо выполнять с максимальной точностью, допуская погрешность по любому измерению не более 2 см.Ввинчивание свай. Осуществляется это следующим образом.

В месте расположения опоры делается небольшое углубление (примерно 15-25 см). В подготовленную яму устанавливается свая. В отверстие опоры вставляется лом, диаметр которого не более 3 см, далее устанавливается труба с квадратным сечением, образуя своего рода рычаг.

Для рычага лучше всего использовать металлическую трубу с сечением 50х50 мм и длиной 3-3,5 м. Длины рычага — 2-3,5 м с каждой стороны. Причем чем длиннее труба, тем проще будет крутить рычаг и тем глубже зайдет свая.

Ввинчивание опоры осуществляется при помощи круговых движений, совершаемых вокруг ее оси. За один оборот опора должна уходить в землю примерно на 20 см. Во время процесса нужно постоянно следить за ровным положением элементов фундамента.

При необходимости проводится выравнивание опоры. Следить за ровностью следует сразу, при вхождении опоры, т. к.

с каждым новым витком придать нормальное положение фундаменту будет все сложнее. Проверяется точность установки строительным уровнем или отвесом. Допустимое отклонение от оси — 1-2 градуса.

Если при ввинчивании свая не заходит в землю, а только рыхлит почву, то следует углубить яму до 50 см.

И при установке опоры нужно увеличить вертикальную нагрузку, для чего на рычаг дать дополнительную нагрузку. Как только опора зацепит грунт, нагрузку можно снимать. Закручивать сваи лучше при помощи трех или пяти человек.

Винтовые опоры ввинчиваются на глубину, предусмотренную проектом. Но она должна быть не менее 1,5-1,8 м и достигать плотных слоев почвы.

Все винтовые сваи вкручиваются вышеуказанным способом. После того как они все будут установлены, их следует подрезать болгаркой.

Это делается для того, чтобы они были одинаковой высоты. Для ровности обрезки используется строительный уровень. Рекомендуется оставлять винтовые сваи высотой до 50-60 см от земли.

Следующий этап — бетонирование винтовых свай.

Это необходимо сделать, чтобы придать опорам дополнительную прочность и надежность. Кроме того, из полости выгоняется лишний воздух. После данной процедуры фундамент сможет выдержать большую нагрузку, исключается возможность деформаций и крена опор.

Для засыпки в сваю следует брать цементно-песчаную смесь или бетонный раствор. Средний расход на одну сваю — 0,02 куб. метра раствора или 35 кг цементно-песчаной смеси.

Заключительный этап — приваривание оголовков и изготовление обвязки брусом. Брус можно заменить швеллером. В этом случае делать оголовки не нужно, что позволяет сэкономить на возведении фундамента.

При изготовлении свайного фундаментазапрещаются следующие действия:

подгонка свай под уровень при их завинчивании. В дальнейшем при эксплуатации фундамент может не выдержать нагрузки и просесть;ввинчивание опор под углом по отношению к оси более чем 2 градуса;удлинение свай, которые при были криво закручены;ввинчивание свай на глубину менее 1,5 метра;изготовление углублений под опоры глубиной более 50 см;использование свай с поврежденным антикоррозионным покрытием.

Если соблюдены все эти правила и инструкция по монтажу свай, то можно получить устойчивое основание под постройку, которая прослужит долго и надежно.

Несущая способность и долговечность свайного фундамента зависит от соблюдения технологических требований строительства и правильно произведенных расчетов. Среди прочих параметров рассчитывается и расстояние между сваями фундамента.

Строителей-новичков слово «расчет» пугает. Но для индивидуального строительства эту процедуру упростили настолько, что с ней может справиться и школьник, умеющий правильно оперировать арифметическими действиями.

Как рассчитывается расстояние между сваями в винтовом фундаменте?

Особенности конструкции свайного фундамента домов

Порядок создания проекта
