Однофазный и трехфазный счетчик в чем разница
Определиться с выбором счётчика учета потреблённой электроэнергии, для установки в квартире, иногда бывает не так просто, как кажется сначала.
Поэтому даже в случае потребности в замене счётчика и обратившись к продавцу, желательно знать заранее, что лучше подходит вам, какие характеристики должны быть у товара.
- Счётчики классифицируются:
- по току, проходящему в сети;
- по наличию фаз, питающих его;
- по рабочему напряжению;
- по классу показателя точности;
- по применяемым тарифам.
Первым делом необходимо узнать, что за проводка находится в доме. С одной фазой и нулём или с тремя фазами и нулём и на основании этого приобретать прибор учёта.
Класс точности изделия – не маловажный показатель для его установки. Для квартир и домов допускаемой погрешность является 2% и не выше. Счётчики, имеющие погрешность ниже, устанавливают на промышленных предприятиях.
Выбор многотарифного прибора позволит производить оплату, за потребляемую электроэнергию, ночью и днём раздельно, по двум тарифам, что способствует экономии семейного бюджета.
Однофазный и трёхфазный счётчик, в чём разница, задают этот вопрос многие, кто столкнулся с выбором прибора учёта.
Запитка однофазного прибора учета осуществляется кабелем, состоящим из двух жил, фазы и ноля. Максимальное напряжение для такого счётчика 220 В, о чём написано на его панели.
Запитка трёхфазного счётчика осуществляется кабелем, состоящим из четырёх жил, трёх фаз и ноля. Напряжение, на которое он, составляет 380 В.
Сфера их использования также имеет определённое отличие. Счётчики с одной фазой, в основном, устанавливаются в дачных и жилых постройках. Большинство небольших офисов и торговых предприятий также устанавливают их. Отличает их несложное устройство. Они удобные в эксплуатации. Снять показания с них не составит труда.
Счётчики с тремя фазами обладают более сложной конструкцией, а качество их измерений значительно выше. Устанавливают их на объектах промышленности, с большим потреблением электроэнергии. Допускается установка такого прибора учета с тремя фазами в сети с напряжением 220 В, а вот установка однофазного в сеть из трёх фаз не разрешена.

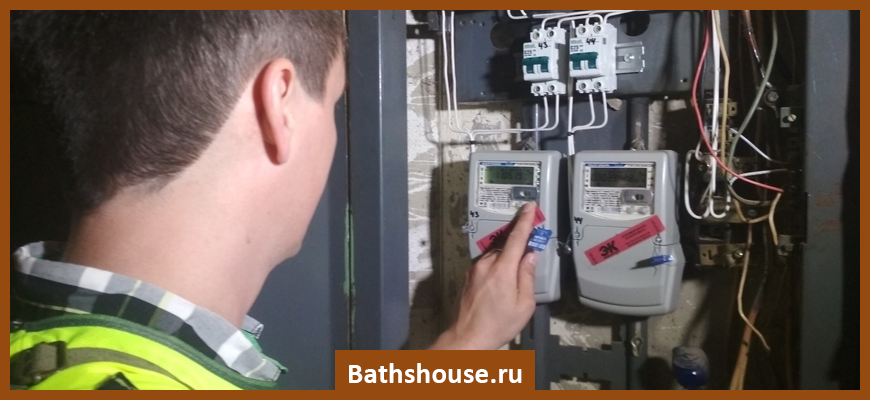

Все приборы проходят госповерку с обязательной опломбировкой их корпуса. На новых трёхфазных счётчиках, при их установке, пломбы госповерителя должны быть с датой, которая не превышает 12 месяцев со времени их опломбирования, а для однофазных не превышать 24 месяца.

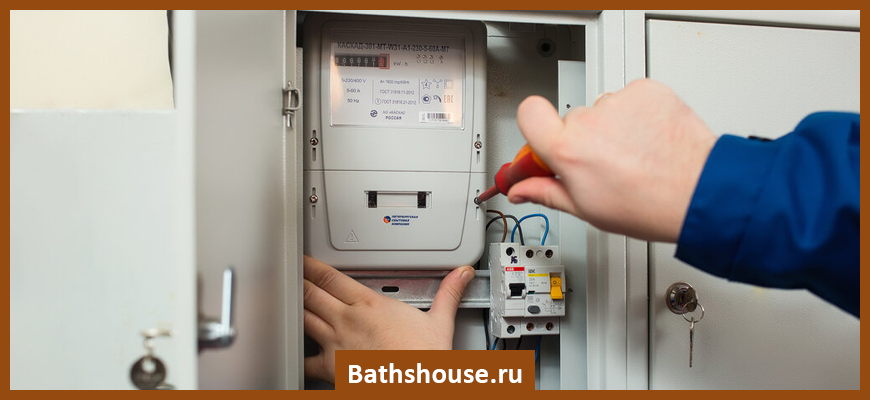

Установка счетчика: основные правила и требования
Установку электросчетчика выполняем с обязательным соблюдением утвержденных правил. В первую очередь, изучаем требования техники безопасности по эксплуатации электрооборудования любого типа и назначения.
- Счетчик устанавливаем при температуре не ниже +5 градусов. Учетное оборудование, как и любая другая электроника, плохо переносит воздействие холода.
- При установке счетчика на улице сооружаем для него герметичный подогреваемый шкаф. Все необходимые для этого материалы и приспособления продаются в специализированных магазинах.
- Электросчетчик крепим на высоте в пределах 1-1,7 м над основанием. При более низком размещении прибора вам будет попросту неудобно смотреть показания.
Со всеми остальными рекомендациями и правилами вас ознакомит представитель службы энергонадзора в момент заключения договора и получения прочих необходимых документов.
Что лучше: вызвать мастера или установить самому
Для начала разберемся с тем, на ком лежит обязанность по отслеживанию состояния приборов учета, их замене. В этом вопросе следует руководствоваться нормами ПУЭ. До июля 2020 года действовали правила, по которым собственник объекта нес на себе бремя покупки, установки и обслуживания устройств для учета потребления электроэнергии.
После вступления в силу ПП No 554 потребитель полностью освобождается от ответственности за приобретение, монтаж, регистрацию и дальнейшее обслуживание счетчика. Теперь это делает энергосбытовая компания. Она же осуществляет постепенный перевод потребителей на «умные» прибора, передающие информацию в сервисный центр дистанционным способом без участия человека.
При первичном подключении объекта или в случае, когда вышел срок эксплуатации, выявлены технические неисправности — замену берет на себя энергосбытовая компания. Стоимость работ для потребителя условно нулевая. То есть платить в момент замены или монтажа ничего не придется, но, конечно, в тарифе такие расходы уже заложены.
Что касается замены, которая проводится по инициативе собственника строения, подключенного к электросети, придется не только заплатить за такие работы (если вы обращаетесь к специалистам компании), но и получить разрешение.
Можно ли менять и устанавливать счетчик самостоятельно
Проводить демонтаж и монтаж приборов учета без санкции энергосбытовой компании запрещено. С 1 июля 2020 года (ПП No554) все плановые замены (по плану или в результате выхода из строя) проводит энергосбытовая компания. Если замена необходима по причине, которая не входит в бесплатный минимум, определяемый правилами, можно провести ее самостоятельно. Процедура:
Подать заявление в организацию, осуществляющую поставку электроэнергии на объект
Важно предоставить все данные на счетчик, получить разрешение. В дальнейшем специалист компании должен будет опломбировать прибор.
Провести монтаж.
Обратиться к энергосбытовую организацию с запросом на проведение проверки, регистрацию и пломбировку устройства.
Специалисты рекомендуют обращаться к мастерам для замены или установки учетного прибора. Это поможет избежать множества ошибок и штрафов. Если решено делать все работы самостоятельно — не торопитесь
Важно сделать все качественно и с соблюдением требований ПУЭ. (Читайте статью на тему «Освещение в бане и сауне: как выбрать, виды, установка»)
Сколько стоит установка электросчетчика
Стоимость работ по установке или замене электросчетчика может отличаться от региона к региону, но средние цифры таковы:
- однофазный — от 1000 рублей;
- трехфазный — от 1500 рублей;
- замена на столбе или опоре — от 7000 рублей.
Это примерный прайс на работы специалиста. Естественно, придется приобрести необходимое оборудование. Самостоятельные работы, конечно, потребуют меньших вложений. Простой однофазный прибор может стоить около 1200 рублей, а четырехтарифный с Wi-Fi модемом — от 7000 рублей.
Необходимость в трёхфазном учете
Согласно требованиям действующих нормативов, при возрастании величины потребляемой объектом мощности до значений 15-20 кВт и выше должна применяться трехфазная система питания. Объясняется это тем, что при указанных мощностях величина электрического тока в цепях может достигать 70-ти Ампер, что считается недопустимым для городских квартир.
Дополнительная информация. Для обеспечения нормального режима работы многоквартирной сети потребуется электрический кабель с сечением жил порядка 10 мм², монтаж которых практически невозможен в реальных условиях.
При данных показателях потребления действующими положениями ПУЭ предписывается использование системы энергоснабжения, рассчитанной на 380 Вольт. Учёт расходуемой энергии в этом случае обеспечивается подключением трехфазного электросчетчика непосредственно в питающую цепь.
Потребляемая при этом мощность распределяется между тремя фазными жилами, вследствие чего ток в каждой из них снижается примерно до 2,5 Ампер. Благодаря такому подходу, сечение жил подводящего кабеля, к которому подключается вся электросеть, можно будет уменьшить до значения порядка 2,5 мм².
Зависимость сечения проводников от протекающего по ним тока или от потребляемой нагрузкой мощности представлена в отдельной таблице (смотрите https://elquanta.ru/schetchiki/podklyuchenie-schetchika.html). Понятно, что при уменьшении этого параметра снижается и стоимость всей электропроводки, а также существенно упрощается ее монтаж.
Переход на современную и универсальную трехфазную схему питания предпочтителен и с точки зрения поддержания требуемого температурного баланса, обеспечивающего безопасные условия эксплуатации всей системы электроснабжения.
Естественно, что этот способ организации электропитания и учёта в частном доме потребует значительных по величине материальных издержек. Так что всем желающим воспользоваться преимуществами трехфазного подключения необходимо заранее определиться со своими финансовыми возможностями.
Особенности подключения
Как работает и как выбрать трансформатор тока
При более внимательном рассмотрении схемы подключения 3 фазного счетчика через трансформатор обнаруживается, что она предполагает обязательное соблюдение полярности включения обеих обмоток
Перед тем, как подключить его посредством ТТ, важно обратить внимание на следующие детали:. На первичной катушке имеются три пары входных клемм, один из контактов которых предназначен для подсоединения соответствующего фазного провода и обозначается литерой «Л1» (от второго контакта, помечаемого как «Л2» провод идёт непосредственно к 3х фазной нагрузке);
На первичной катушке имеются три пары входных клемм, один из контактов которых предназначен для подсоединения соответствующего фазного провода и обозначается литерой «Л1» (от второго контакта, помечаемого как «Л2» провод идёт непосредственно к 3х фазной нагрузке);
Порядок подключения к клеммам
- На катушке измерения также имеются клеммы, обозначаемые как «И1» и «И2», соответственно, к которым в параллель подключается обмотка фазного счётчика;
- Сечение подключаемого к клеммам первичной обмотки кабеля выбирается исходя из значения тока в нагрузке;
- Во вторичных цепях должен применяться проводник с рабочим сечением не ниже 2,5 мм² (он идёт непосредственно к счетчику).
Дополнительная информация. Специалисты советуют организовывать подключение 3-х фазного ТТ особыми маркированными по цвету проводами, на концах которых нанесено обозначение.
Кроме того, очень часто подсоединение к счётчику вторичной обмотки организуется посредством промежуточного клеммника, на котором ставится специальная пломба.
Отметим также, что наличие дополнительных контактов обеспечивает простоту замены и обслуживания 3-х фазного счётного прибора. При его применении энергию от потребителей во время ремонтных манипуляций можно не отключать.
Технические мероприятия
Имея на руках техническую документацию, с указанием наименований и места монтажа, можно приступать к установке электросчетчика своими руками. Прежде всего необходимо приобрести материалы и элементы для самостоятельного монтажа.
Если счетчик электроэнергии планируется ставить на улице (для частных домов и дач это оптимальное место размещения), на наружной стене дома (фасаде) или же столбе, необходимо установить ЯУР-НГ (ящик учета и распределения наружный, герметичный бокс). Он уже оснащен местом и элементами для крепления прибора учета, а также отдельным закрывающимся боксом под пломбировку автомата защиты ввода. Помимо этого бокс оснащен DIN рейкой для монтажа модульных автоматов. Пример установки электросчетчика в наружном боксе вы можете увидеть на фото:
Для того, чтобы установить электросчетчик в помещении можно использовать ящик ЯУР для внутренней установки или монтажную доску, в ней также предусмотрено место для монтажа дополнительных автоматов.
Расчет сечения кабеля описан в нашей статье. Перенос или замену счетчика, а также установку нового прибора учета лучше производить с заменой старого вводного кабеля на новый. Помимо этого рекомендуется установить в щитке элементы защиты (УЗО, автоматы) вместо устаревших пробок, заранее заложив возможность перехода на современную систему электроснабжения TN-C-S. О том, какие бывают системы заземления, можете прочитать в нашей статье. На рисунке ниже предоставлена схема подключения однофазного электросчетчика с заземлением:
В том случае, если вы решили установить электросчетчик своими руками, согласно правилам ПУЭ (см. Главу 1.5) нужно выполнить такие требования:
- Прибор учета электроэнергии может устанавливаться в электрических шкафах, на щитах и панелях, имеющих жесткую конструкцию.
- Высота установки по клеммам электросчетчика варьируется от 0,8 метра до 1,7 метра.
- В местах, где есть вероятность повреждения, загрязнения, доступа посторонних лиц, электросчетчик должен устанавливаться в бокс и запираться на ключ.
- Расположение счетчика должно позволять легкий доступ в обслуживании, снятии показаний, замене.
- Вводной кабель должен отвечать расчетным требованиям и соответствовать сечению, для безаварийного снабжения.
- Не допускаются скрутки, спайки на вводном кабеле, он должен быть одним цельным куском от подъездного ввода до прибора учета.
При подключении кабеля к счетчику, знайте что цветовая маркировка жил должна быть такой, согласно принятых правил — коричневый, черный, красный, белый это проводники подключаемые к фазам, обозначается как L. Синий — провод нуля N, желто-зеленная изоляция у защитного проводника РЕ. Помня про цветовую маркировку трудно запутаться.
Обращаем ваше внимание на то, что выполнять установку электросчетчика под напряжением категорически запрещается! Все электромонтажные работы должны производиться только при выключенном вводном автомате!
В частном доме, а также на дачном участке, в том случае если электросчетчик вновь устанавливаемый находится на столбе границы участка, имеется возможность подключения дома от ЯУРа проложив электропроводку в земле, или выполнив монтаж тросовой проводки на высоте по воздуху. Рекомендуем ознакомится с этими статьями на нашем ресурсе, где подробно описаны методы прокладывания кабеля в траншее и самостоятельное изготовление тросовой проводки.
Кстати, стоимость установки электросчетчика специалистом варьируется от 1000 рублей за однофазную модель и от 1500 рублей за трехфазный прибор.
Напоследок рекомендуем просмотреть видео, в которых наглядно демонстрируется, как установить однофазный и трехфазный счетчик электроэнергии:
Что касается способов подсоединения устройств, схемы подключения трехфазных счетчиков, а также однофазных, мы подробно рассмотрели в соответствующих статьях, с которыми настоятельно рекомендуем ознакомиться. В остальном, надеемся, что вам понравилась наша информация о том, как производится установка электросчетчика своими руками и какие документы для этого нужны.
Устройство и принцип работы
На практике применяются различные трехфазные счетчики электроэнергии, отличающиеся принципом действия:
- Индукционные – представляют собой набор обмоток тока и напряжения для каждого из фазных проводников, которые приводят в движение алюминиевый диск, вращающийся от воздействия электромагнитных полей.
- Электронные – осуществляют измерение и подсчет данных без использования подвижных элементов. Основой реализации электронных трехфазных электросчетчиков является система преобразования аналогового сигнала в цифровой.
- Гибридные – представляют собой переходной этап от индукционных моделей с механическими вращающимися частями к электронным.
Каждый тип счетчика обладает своими конструктивными особенностями, поэтому в качестве примера рассмотрим обобщенную модель электронного трехфазного прибора учета, как наиболее перспективного.
Рис. 1. Устройство трехфазного счетчика электроэнергии
Конструктивно такой счетчик электроэнергии состоит из:
- Датчиков тока и напряжения, которые предназначены для измерения электрических величин в электрической цепи.
- Электронного преобразователя – осуществляет вычисление мощности и по всем фазным потребителям. Может быть представлен несколькими отдельными модулями.
- Микроконтроллера – предназначен для приема счетных импульсов и преобразования сигнала в другие виды.
- Дисплея – предназначен для отображения величины мощности и других параметров электрической цепи.
- Блок памяти – присутствует в электронных моделях, позволяет хранить и извлекать нужную информацию о расходах электроэнергии.
- Блок зажимов – может разделяться на силовые и слаботочные. Первые из них предназначены для включения в трехфазную линию, а вторые для передачи данных по линиям связи.
Принцип действия трехфазного счетчика электроэнергии заключается в измерении силы тока и разности потенциалов для каждого из фазных проводников посредством датчиков тока и напряжения. Затем и ток, и напряжения по каждому фазному выводу проходит этап перемножения в электронном блоке, у индукционных счетчиков электроэнергии эта процедура осуществлялась посредством воздействия полей обмоток на алюминиевый диск. От электронного блока за вычисленную единицу мощности формируется счетный импульс и передается на микроконтроллер. В зависимости от количества поданных импульсов микроконтроллер вычисляет количество потребленных киловатт-часов.
Микроконтроллер представляет собой логическую единицу трехфазного счетчика электрической энергии. Он подает команду на дисплей о смене данных по мере транзита мощности через датчики. Вместе с тем микроконтроллер трехфазного электросчетчика может извлекать из блока памяти информацию об израсходованной мощности за определенный период или в определенном тарифе, что особенно актуально для многотарифных счетчиков электроэнергии. Также микроконтроллер может транслировать информацию по каналам связи через систему АСКУЭ на удаленный диспетчерский пункт.
Прямое подключение трехфазного счетчика
Чтобы правильно подключить трехфазный счетчик, необходимо понимание его конструкции. Тут есть аналогия с однофазным устройством, только фаз тут не 1, а 3.
Электросчетчик с 3 фазами включает в конструкцию:
- Обмотку тока – 3;
- Обмотку напряжения – 3;
- Клеммы для подсоединения кабелей — 8.
Нулевой провод все еще имеет обозначение N. А фазы обозначаются следующим образом:
- Фаза 1 – А;
- Фаза 2 – В;
- Фаза 3 – С.
На схеме подключения, изображенной выше, видно, что:
- Клемма 1 – для ввода фазы А;
- Клемма 2 – для вывода фазы А;
- Клемма 3 – для ввода фазы В;
- Клемма 4 – для вывода фазы В;
- Клемма 5 – для ввода фазы С;
- Клемма 6 – для вывода фазы С;
- Клемма 7 – для ввода нуля N;
- Клемма 8 – для вывода нуля N.
Распределение энергии происходит аналогично. Схема изображена ниже. Она рабочая, поэтому вы ее можете применить для частного дома.
Сначала все провода подключаются через четырехполюсный автомат. Затем они подводятся к счетному устройству, а затем выходят из него и направляются к УЗО с 4 полюсами. Затем нужно распределить энергию так:
- Определить потребители 380В (станки, камин). Для них подключение будет производиться с фазами А, В и С, а также с нулем N. Сюда же будет подведен заземляющий проводник;
- Определить потребители 220В. Они будут питаться от одной фазы. Нужно распределить нагрузку на фазы так, чтобы она была равной на каждой ветке (например, по 10 кВт на каждой фазе);
- Для каждой ветки потребуется однополюсный автовыключатель.
С нулевым проводом нужно поступить так же, как в случае с однофазным электросчетчиком. Он должен пройти через четырехполюсный автомат, счетчик электроэнергии и УЗО с 4 полюсами. Затем он разделяется через нулевую шину, чтобы на каждой ветке получить по одному нулю.
Заземляющий провод огибает все автоматы, счетное устройство и УЗО. Он разветвляется на заземляющей шине на несколько ветвей – по 1 для каждой ветки потребителей.
Подключение электросчетчика с трансформаторами тока
Одной из важнейших характеристик любого электросчетчика является его номинальный ток. То есть ток, который прибор может не только посчитать, но и долговременно через себя пропускать. Если в вашем доме стоит очень мощное оборудование, а потребляемый им ток имеет большие значения, то подобрать подходящий электросчетчик не удастся – счетчиков для таких мощностей просто не существует в природе. Как тут быть? Выход из положения – установка трансформаторов тока (ТТ).
Как работает и для чего нужен
Основной задачей прибора является пропорциональное преобразование тока одной величины в ток другой. Конструктивно изделие представляет собой железный сердечник, на котором размещены две обмотки. Первая включается в разрыв сети, состояние которой нужно контролировать, а вторая – к электросчетчику. Электроэнергия, проходя по первой обмотке, будет наводить ЭДС во второй, а отношение токов в этих катушках будет пропорционально отношению количества их витков.
Принцип работы токового трансформатора
Если, к примеру, первичная обмотка имеет 2 витка, а вторичная 20, то введенный во вторичной обмотке ток будет в 10 раз ниже тока первичной. В этом случае говорят, что коэффициент трансформации прибора 10 к 1 (10/1). Предположим, ваш токарный станок потребляет ток в 200 А. Такую мощность не выдержит ни один электросчетчик. Но если вы подключите прибор через ТТ, рассмотренный выше, то максимальная нагрузка через счетчик не будет превышать 200/10 = 20 А.
Совсем другое дело – токи такой величины легко сможет контролировать практически любой электросчетчик. Подбирая трансформаторы с тем или иным коэффициентом трансформации, вы легко можете вести учет расхода электроэнергии практически любой мощности обычными электросчетчиками.
Как подключить ТТ к трехфазной сети
А теперь о схеме включения счетчика через ТТ. Конечно, она будет несколько сложнее конструкции прямого включения, но не настолько, чтобы в ней не разобрался человек, имеющий представление о простейших электрических цепях.
Схема подключения трехфазного счетчика через трансформаторы тока
В этой схеме электросчетчик подключен не в разрыв сетевых проводов, а ко вторичным обмоткам ТТ, которые обозначены как И1, И2. А в этот самый разрыв подключены первичные обмотки трансформатора (на схеме Л1, Л2).
Прежде чем взяться за сборку вышеприведенной схемы, необходимо четко разобраться в нескольких вопросах. От правильного их решения будет зависеть не только безопасная и долговременная работа схемы, но и ее работоспособность. Вот основные из них:
- Правильный выбор сечения монтажных проводов.
- Фазировка катушек ТТ.
Если вы не врезаете ТТ непосредственно в линию, то соединяющие провода первичной обмотки должны иметь то же сечение, что и проводка линии. Проводники, соединяющие ТТ и счетчик, конечно, могут быть тоньше, но они должны уверенно выдерживать ток, обозначенный на корпусе электросчетчика.
На фазировку (правильное подключение концов катушек) ТТ нужно обратить особое внимание. В противном случае прибор учета либо не заработает, либо будет врать, а то и закрутится в другую сторону, если он двунаправленный
Как разобраться с фазировкой? В этом поможет рисунок ниже:
Набор токовых трансформаторов для трехфазной сети
Даже если ваши трансформаторы не совсем похожи на приведенные, особой разницы нет – в любом случае все выводы обмоток маркируются единообразно. Контакты первичной, силовой обмотки отличить несложно – они гораздо мощнее контактов вторичной и расположены с противоположных сторон изделия. Маркируются они Л1 и Л2. Выводы обмотки 2, подключаемой к электросчетчику, в этом варианте исполнения закрыты прозрачной крышкой и имеют обозначение И1, И2. Если взглянуть на схему подключения счетчика, то можно увидеть, что катушки не только должны быть подключены каждая на свое место, но и правильно сфазированы:
- Л1 – на ввод питающей линии;
- Л2 – выход на нагрузку;
- И1 – на ввод счетчика;
- И2 – выход счетчика.
Что касается расцветки корпуса ТТ, она условна и служит только для удобства монтажа. Фактически все три трансформатора абсолютно идентичны.
Как быть, если в вашем доме однофазная сеть, но ток потребления слишком велик для электросчетчика? Такая ситуация достаточно редка, но она случается. И здесь выручит токовый трансформатор, причем всего один. Как подключить однофазный электросчетчик через ТТ понятно из рисунка ниже:
Схема подключения однофазного электросчетчика с трансформатором тока
Подключение счетчика и автоматов
Когда требуется выполнить работы на приватизированной территории, нужно взять схему, изучить рекомендации специалистов и просмотреть видео, где подробно рассказано, как установить электросчетчик. Затем приобретите все необходимое. Убедитесь, что в доме есть инструмет: отвертки, пассатижи. Побеспокойтесь об индивидуальной защите и изоляции. Приобретите диэлектрические перчатки, изоленту. Только после этого приступайте к работе и действуйте согласно пошаговой инструкции.
Установка распределительного щита
Сейчас в продаже есть специальные пластиковые короба с дверцами, предназначенные для подключения счетчика и автоматов, для чего каждая модель имеет определенное количество гнезд. Каждое из них может быть приспособлено для монтажа:
- Однофазного счетчика.
- Автоматических выключателей.
- Клемм, шин, коммутаторов.
- Устройств бесперебойного питания.
- Вводного автомата (рубильника).
- Устройства защитного отключения.
- Элементов несиловых сетей (ТВ, интернет, телефон).
- Главного блока управления «умным домом».
В этом случае все устройства будут находиться в одном месте. Короб защитит их от попадания грязи, пыли, вводы, сырости, влаги. Пломбировать ящик не нужно. Но вот после сборки по схеме подключения на электросчетчик на основании поверки ставится пломба. Для этого вызывается мастер из организации, ответственной за предоставления коммунальных услуг и электроснабжения. Главное к тому времени все сделать и проверить. Тогда поверка не займет много времени.
Каждый щит оснащен ДИН-рейкой из прочного пластика или оцинкованного железа. Именно к ней крепится каждый устанавливаемый блок. По типу монтажа щитовые бывают навесными. Для крепежа достаточно пары дюбелей, идущих в комплекте. Ящики скрытого монтажа монтируются в специально предусмотренные ниши в стенах. Предварительно в стеновых панелях делаются отверстия для ввода кабеля и штробируются каналы для прокладки проводки. Подсоединение проводов к приборам – последний этап монтажа, не считая проверки работоспособности.
Необходимость вводного автомата
Договор на предоставление услуг подачи электроэнергии может находиться пункт, обязывающий жильцов установить общий автоматический рубильник на входе. При этом номинал также может быть обговорен в соглашении. Здесь есть одна особенность. Когда он находится на принадлежащей площади, самовольно разрешено обесточивать запитанных потребителей. В противном случае требуется получить официальное разрешение, где указано время, когда его нужно выключить, а затем включить.
Современные счетчики электроэнергии
Перед монтажом электросчётчика подумайте, какая из двух доступных модификаций вам необходима – электромеханическая или электронная. Также помните, что учетные приборы классифицируются по классу точности. Данный показатель характеризует максимально доступное отклонение (погрешность) при измерении и фиксировании расхода электроэнергии. Действующее Постановление Правительства от 04 мая 2012 года за номером 442 говорит, что класс точности не может быть ниже 2,0. Второй показатель – максимальная сила тока – не более 60 А.
Однозначный счетчик оснащен четырьмя клеммами для монтажа электропроводки. Стандартное расположение слева направо, если повернуть прибор к себе, предполагает:
- Приходящую фазу.
- Отводящую фазу.
- Входящий ноль.
- Отходящий нуль.
Перед началом работы обесточьте ввод и вывод. Убедитесь в отсутствии тока в силовых кабелях при помощи тестера или щупа с диодом. Проверяйте фазу и нулевой провод. Только после этого прикрепите прибор к DIN-рейке и подключите проводку согласно схеме.
Автоматические выключатели и УЗО
Их также можно установить собственноручно. Для этого пользуйтесь специальными посадочными гнездами, предусмотренными производителем щитового ящика. Требования те же: обесточивание, крепление к рейке, подсоединение подведенных проводов
Также важно придерживать схемы и действовать, не нарушая требований техники безопасности. При подаче электричества все устройства должны находиться в положении «Выключено»
Проверяют приборы поочередно. Только после этого активируют все рубильники.
